40409 - Stazione Meteo Mebus - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Stazione meteorologica
Marca	Mebus
Modello	40409
Alimentazione - unità principale	4 batterie AA (1,5 V)
Alimentazione - sensore remoto	2 batterie AAA (1,5 V) per sensore
Portata di trasmissione	Fino a 30 m in campo libero
Frequenza di trasmissione	434 MHz
Intervallo temperatura interna	Da 0 °C a +50 °C (32 °F a 122 °F)
Intervallo temperatura esterna	Da -20 °C a +60 °C (-4 °F a 140 °F)
Intervallo umidità interna	20 % a 99 % UR
Intervallo barometrico	900 a 1050 hPa/mb
Altimetro	da -100 a 2500 m
Numero massimo di sensori	3
Risoluzione temperatura	0,1 °C
Risoluzione umidità	1 %
Risoluzione pressione	1 hPa
Orologio	Radio-controllato DCF77 con backup al quarzo
Funzioni principali	Temperatura interna/esterna, umidità, pressione atmosferica, previsioni meteo (12-24 h), ciclo lunare, allarmi (×2) con snooze, retroilluminazione, memoria max/min
Pulizia	Utilizzare un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Tenere fuori dalla portata dei bambini. Non esporre a temperature estreme né all'umidità.
Parti di ricambio / riparabilità	Nessuna parte riparabile dall'utente. Batterie sostituibili.
Informazioni generali	Questo apparecchio è conforme alle direttive CE (R&TTE 1999/5/EC). Prodotto per Mebus.

Domande frequenti - 40409 Mebus

Come installare le batterie della stazione meteorologica?

Per l'unità principale, rimuovere il coperchio del vano batterie sul retro e inserire 4 batterie AA rispettando la polarità. Per ogni sensore remoto, svitare le 2 viti, inserire 2 batterie AAA, quindi richiudere. Assicurarsi che l'interruttore CH sia impostato sul canale desiderato (1 per impostazione predefinita).

Come impostare manualmente l'ora?

Tenere premuto il tasto SET per 3 secondi per entrare in modalità impostazione. Utilizzare + e - per regolare anno, mese, data, ora, minuti, formato 12/24h e fuso orario. Premere SET per confermare ogni passaggio.

Perché l'icona dell'antenna lampeggia o scompare?

L'icona dell'antenna lampeggia durante la sincronizzazione dell'orologio radio. Se scompare, il segnale non viene ricevuto. Allontanare l'unità da fonti di interferenze (telefoni, TV) e riprovare. Un'icona fissa con onde indica una ricezione riuscita.

Come impostare la sveglia?

Premere AL per selezionare AL1 o AL2. Tenere premuto AL per 3 secondi, quindi utilizzare + per regolare ore/minuti. Confermare con AL. In modalità normale, premere più volte + per attivare/disattivare ciascuna sveglia.

Come visualizzare le temperature massime e minime?

Premere MAX/MIN per visualizzare i valori massimi (temperatura, umidità, pressione) per 3 secondi. Premere di nuovo per i minimi. Per cancellare la memoria, tenere premuto MAX/MIN durante la visualizzazione del valore desiderato.

Come cancellare un sensore remoto dal ricevitore?

Selezionare il canale da cancellare con il tasto CH, quindi tenere premuto CH per almeno 3 secondi. La registrazione del sensore corrispondente verrà eliminata.

Come impostare la pressione a livello del mare?

Tenere premuto il tasto HIST per 3 secondi per entrare in modalità di impostazione della pressione. Utilizzare BARO ▲ e BARO ▼ per regolare il valore, quindi premere HIST per confermare.

Come scegliere le unità di visualizzazione (hPa/inHg, °C/°F)?

Per la pressione, tenere premuto il tasto BARO per 3 secondi per passare da hPa a inHg. Per la temperatura, premere brevemente il tasto - C/F (ZONE) per passare da °C a °F.

Cosa fare se lo schermo rimane vuoto?

Verificare che le batterie siano installate correttamente e in buone condizioni. Sostituirle se necessario. Assicurarsi che il sensore remoto sia acceso e a portata. Se il problema persiste, rimuovere le batterie e attendere 1 minuto prima di reinserirle.

Qual è la portata massima di trasmissione tra il sensore e l'unità principale?

La portata è di circa 30 metri in campo libero alla frequenza di 434 MHz. Muri e ostacoli possono ridurre la portata.

MANUALE UTENTE 40409 Mebus

La ringraziamo per aver acquistato una stazione meteorologica elettronica di nuova generazione. Progettato e prodotto con una tecnologia e componenti all'avanguardia, questo strumento è in grado di misurare in modo accurato ed attendibile la pressione atmosferica, l'altitudine, l'umidit interna/esterna e la temperatura interna/esterna. Leggere con attenzione il presente manuale per conoscere a fondo tutte le caratteristiche e le funzioni di questo nuovo prodotto.

Nome e funzione dei pulsanti:

Pressione breve Pressione di 3 secondi

CHANNEL (CANALE) Seleziona il canale 1,2,3, Cancella il canale attuale scorrimento automatico

SET/ Ricerca orario Imposta orologio

(IMPOSTA OROLOGIO)

ALARM (SVEGLIA) Legge sveglia 1, sveglia 2 Imposta orario sveglia Legge orario della sveglia 5 sec in modalità normale

MAX/ MIN Legge temperature minime/massime, umidità e pressione atmosferica

HIST Visualizza le ultime ore da 0 a -12 Imposta pressione sul livello del mare (CRONOLOGIA) Conferma impostazione pressione

(BAROMETRO)

BARO▲

Fa avanzare la pressione di uno scatto Avanzamento veloce

BARO ▼

Manda indietro la pressione di uno Seleziona hPa/ inHg

scatto

Arretramento veloce

1 scatto avanti (per l'orologio) Avanzamento veloce Sveglia 1,2 on/off

- C/F

1 scatto indietro (per l'orologio) Arretramento veloce Visualizza il FUSO ORARIO

SNOOZE/ LIGHT

Aziona la ripetizione della sveglia e la retroilluminazione

Rimuovere la protezione delle batterie sul retro, inserire 4 pile tipo AA rispettando la polarità indicata, quindi richiudere il vano batterie.

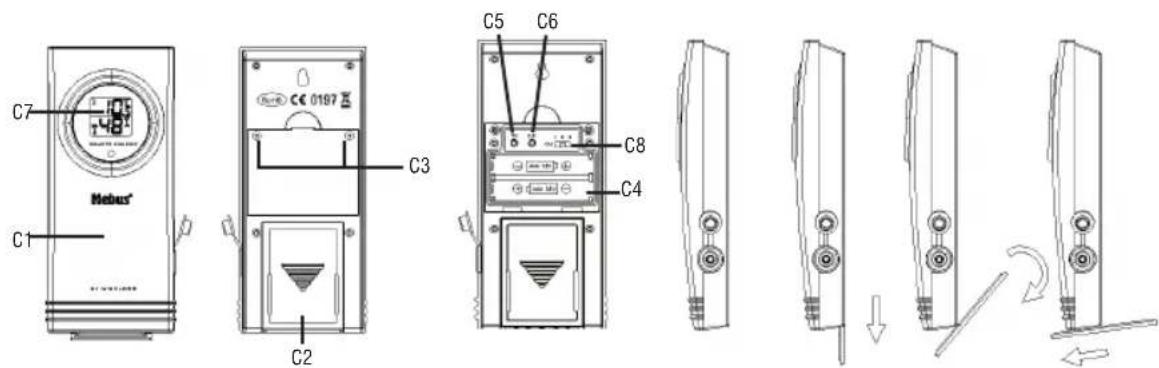

Sensore remoto:

Alzare la staffa di sostegno, svitare le due viti utilizzando un cacciavite piccolo, inserire 2 pile tipo AAA rispettando la polarità indicata. Riposizionare le protezione e avvitare le 2 viti. Interruttore CH: posizionare su CH 1 per il primo sensore

Pulsante C/F: selezionare la visualizzazione C o F

Pulsante Tx: premere per attivare una trasmissione manuale

Dopo aver selezionato le modalità desiderate, riposizionare la protezione e stringere le 4 viti. Il sensore remoto è progettato per l'utilizzo esterno, ma la preghiamo di proteggerlo dalla luce solare diretta, dalla pioggia e dagli agenti chimici

IMPOSTAZIONE DEL TERMOMETRO SENZA FILI:

• Alla prima installazione, inserire sempre le batterie prima nell'unità in casa e poi nel sensore remoto. Impostare il canale 1 per il primo sensore remoto. Impostare il canale 2 e il canale 3 per il 2° e 3° sensore. CH 2 e 3 possono essere impostati solo dopo aver completato la ricezione dell'orario via radio o averla disabilitata manualmente.
• Premere il pulsante Tx sul retro del sensore remoto per verificare la ricezione RF. (Dopo l'installazione, il sensore remoto invierà automaticamente un segnale RF ogni 30 secondi)
• Se è connesso più di 1 sensore, premere "CH" per selezionare Ch1, Ch2, Ch3 e scorrimento automatico Ch.

• Quando è necessario sostituire le batterie del sensore remoto, ricordarsi di cancellare il canale corrispondente dall'unità interna secondo i seguenti passaggi:

• Selezionare il rispettivo canale premendo il pulsante "CH"

• Tenere premuto il pulsante per 3 secondi per cancellare la registrazione.

- Quando è necessario sostituire le batterie dell'unità interna, rimuovere tutte le batterie di tutti i sensori remoti e reinserire le batterie dei sensori in base alla sequenza di canali desiderata.

OROLOGIO RADIOCONTROLLATO

Una volta inserite le batterie, l'unità inizierà la sincronizzazione dell'orologio dopo che il 1º canale del termometro RF sarà stato registrato. (Se non viene registrato alcun canale durante il primo minuto di installazione, anche l'unit à inizierà a sincronizzare il segnale DCF a partire dal secondo minuto). In modalità normale, premere il pulsante "SET" per 3 secondi per sincronizzare manualmente.

Durante la sincronizzazione, comparirà l'icona dell'antenna. Se in seguito dovesse sparire significa che il segnale orario via radio non è al momento disponibile. Se il livello del segnale è debole e la ricezione dell'orario non funziona, allontanare l'unit à da fonti di interferenza come telefoni cellulari, elettrodomestici, TV ecc. e riprovare più tardi.

L'icona dell'antenna rimane fissa sullo schermo se la ricezione dell'orario via radio funziona correttamente.

L'orologio radiocontrollato si sincronizzer à quotidianamente all'01:00. Ogni ciclo di ricezione dura da un minimo di 2,5 minuti ad un massimo di 5 minuti.

Il livello di ricezione del segnale è indicato come segue:

1. Segnale debole o assente (nessuna onda)
2. Forte (onde lampeggianti)
3. Le icone della torretta e delle onde sono fisse (ricezione funzionante)
4. Le icone della torretta e delle onde sono assenti (assenza di ricezione)

Per evitare interferenze, durante la ricezione radiocontrollata dell'orario, l'uràt disabilita le funzioni di alcuni pulsanti, inclusi Ch (Canale), AL (impostazione sveglia), + (sveglia on/off) e – C/F (selezione gradi C e F). Non si tratta di un difetto, ma del corretto funzionamento per evitare possibili disturbi in ricezione RCC.

FASE LUNARE

La fase lunare sarà visualizzata automaticamente in base al calendario corrente. Ci sono 12 diverse fasi lunari dalla luna nuova alla luna piena. La visualizzazione della fase lunare è controllata dal calendario.

INSTALLAZIONE DEL BAROMETRO:

Al momento dell'accensione, sull'unità sarà visualizzata la pressione a livello del mare SEA LEVEL PRESSURE (SLP) (1013 hPa).

Per regolare la pressione corretta in base al luogo in cui vi trovate:

Tenere premuto "HIST" per 3 secondi per entrare in modalità di impostazione pressione, premere BARO UP, BARO DOWN per regolare, premere HISTORY per confermare.

Il microprocessore avanzato stabilirà il tempo atmosferico presente nel luogo in cui vi trovate in base alla pressione atmosferica. Non è necessario inserire nell'unità informazioni sulle condizioni attuali del tempo.

Per selezionare mb/hPa e inHg, tenere premuto "BARO ▼ per 3 secondi

Per visualizzare la pressione atmosferica delle ultime 12 ore, premere HIST per selezionare e visualizzare. I rispettivi valori saranno disponibili soltanto se il barometro ha registrato i dati della pressione nelle ultime 12 ore.

Lo spettro del diagramma a barre indica i cambiamenti di pressione (nella gamma da -8 a +8 hPa mb) delle ultime 1, 2, 3, 6, 12 ore.

PREVISIONI DEL TEMPO

L'unità prevede le condizioni del tempo per le prossime 12-24 ore basandosi sui cambiamenti nella pressione atmosferica. L'area di copertura è di circa 30-50 Km. La previsione del tempo è basata sulle variazioni della pressione atmosferica ed è corretta nel 70-75% dei casi. Poiché le condizioni atmosferiche non possono essere previste con una sicurezza del 100%, non siamo responsabili di qualunque genere di danno causato da una previsione scorretta

SERENO

PARZIALMENTE

NUVOLOSO

PIOGGIA

NEVE

NUVOLOSO

Tendenza della pressione:

In aumento Stabile In diminuzione

IMPOSTAZIONI OROLOGIO E CALENDARIO

- Tenere premuto il pulsante “SET” per tre secondi per entrare nella modalità di impostazione orologio. Utilizzando “+” e “-” per regolare e “SET” per confermare, i seguenti valori possono essere impostati in sequenza: sequenza di impostazione: Yr > Month > Date > Hr > Min > 12/24hr> Time Zone > EXIT (Anno > mese > data > ora > minuti > 12/24 ore > Fuso orario > USCITA)

Selezione C/F, Orario locale e fuso orario

Premere “-C/F (ZONE)” per selezionare C/F

Tenere premuto il pulsante “-C/F (ZONE)” per 3 secondi per visualizzare l'orario locale e il fuso orario. (questo funziona soltanto se si è già impostato l'orario straniero, es. +1,+2,+3,+4,-1,-2,-3,-4, ecc.)

FUSO ORARIO: Inserire il valore di compensazione da -12 a + 12 corrispondente al fuso orario desiderato. Lasciare l'impostazione "0" se si desidera visualizzare l'ora locale. Tenere premuto il pulsante " – " per 3 secondi per selezionare la visualizzazione dell'orario locale o del fuso orario.

IMPOSTAZIONE SVEGLIA

Selezionare AL 1 o AL 2 premendo il pulsante AL. Tenere premuto "AL" per 3 secondi.

Premere “+” o “-” per inserire l'ora e minuti desiderati e premere “AL” per confermare le impostazioni.

Per visualizzare l'orario delle sveglie 1 e 2, in modalità normale premere ripetutamente "AL". L'orario delle sveglie 1 o 2 sarà visualizzato per 5 secondi per poi tornare alla normale visualizzazione dell'orologio.

Per attivare e disattivare le sveglie 1 e 2, in modalità normale premere ripetutamente “+”.

SNOOZE/ILLUMINAZIONE

Premere SNOOZE/ LIGHT per attivare la ripetizione della sveglia. Per disattivare la sveglia per tutto il giorno, premere un altro pulsante (AL, SET, CH, Min/Max, + o - ). In modalità normale, premere SNOOZE/ LIGHT per illuminare lo schermo. Se è stata attivata la funzione snooze, lampeggeranno "Zz" e l'icona della campanella. In quel caso, aspettare 5 minuti finché non si riaccende la sveglia oppure premere un altro pulsante (AL, SET, CH, MIN/Max, + o - ) per disabilitare la funzione snooze.

MEMORIA MAX/ MIN

Premere il pulsante “MAX/MIN” per visualizzare i massimi valori registrati (Temperatura e umidità interna/esterna, pressione atmosferica) per 5 secondi, premere di nuovo per vedere i valori minimi memorizzati. Per cancellare i dati registrati, tenere premuto per 3 secondi il pulsante Max/Min mentre i rispettivi valori sono visualizzati sullo schermo. I dati della pressione atmosferica non possono essere cancellati manualmente, si cancellano in modo automatico ogni 12 ore.

Indicatore della tendenza della temperatura e dell'umidità: Le icone indicheranno "in aumento", "stabile", "in diminuzione" se il cambiamento dell'umidità nell'arco di un'ora è maggiore di 1 grado.

INDICATORE DI BATTERIA IN ESAURIMENTO

L'indicatore di batteria in esaurimento è presente sull'unità in casa e su tutti i 3 canali remoti. Sostituire le batterie e seguire la procedura di installazione spiegata nel presente manuale.

Sostituire esclusivamente con un tipo uguale o equivalente a quello raccomandato dal produttore.

Vi preghiamo di smaltire le batterie usate o difettose rispettando l'ambiente e le leggi vigenti.

SPECIFICHE

Gamma di misurazione delle temperature:

Unità interna : 0 C a + 50 C (+32 F a +122 F)

Umidità interna : 20% - 99% RH

Sensore remoto : -20 C a +60 C (-4 F a +140 F)

Barometro : 900 a 1050 mb/hPa

Altimetro : -100 a 2500 metri

Canale : max. 3 sensori remoti

Trasmissione : fino a 30M (100 ft.) spazio aperto, RF434 MHz

Risoluzione : 0.1 gradi per la temperatura, 1% per l'umidità, 1 hPa mb per la pressione

Orologio : DCF77 Radiocontrollato, memoria al quarzo

Batterie : 4 pile AA per l'unità principale, 2 pile AAA per sensore remoto

DICHIARAZIONE DI CONFORMITÀ CE

Questo prodotto contiene una trasmittente approvata e si attiene ai requisiti essenziali all'Articolo 3 della Direttiva R&TTE 1999/5/CE, se impiegato per l'uso a cui e` destinato, e che il seguente standard(s) e`/sono stati applicati:

Uso efficiente dello spettro di radio frequenza (Articolo 3.2 della Direttiva R&TTE) standard(s) applicato EN 300 330-2v1.1.1

Compatibilità` Elettromagnetica (Articolo 3.1.b della Direttiva R&TTE) standard(s) applicato EN 301 489-1,3:2002

indirizzamento bassa tension EN 60065:2002

Informazione aggiuntiva: Il prodotto e`, pertanto, conforme alla Direttiva 73/23/CE Basso Voltaggio, alla Direttiva EMC (Conformita` Elettromagnetica) 89/336/CE ed alla Direttiva R&TTE 1999/5/CE (appendice II) e riporta il rispettivo marchio CE.

Paesi in conformita\` RTTE:

Il dispositivo e` certificato per i paesi dell'area della Comunita` Europea e per la Svizzera.

C€ 0197
