SU9020 - Détecteur IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type d'équipement	Capteur de mesure
Plage de mesure	À confirmer selon le modèle spécifique
Précision	À confirmer selon le modèle spécifique
Alimentation	À confirmer selon le modèle spécifique
Interface de communication	À confirmer selon le modèle spécifique
Conditions d'utilisation	Température et humidité à confirmer
Maintenance	Vérification régulière des connexions et des capteurs
Réparation	Consulter le service après-vente ou un technicien qualifié
Sécurité	Respecter les consignes de sécurité lors de l'installation et de l'utilisation
Informations générales	Vérifier la compatibilité avec d'autres équipements avant l'achat

FOIRE AUX QUESTIONS - SU9020 IFM

Comment calibrer l'IFM SU9020 ?

Pour calibrer l'IFM SU9020, suivez les instructions du manuel d'utilisation. Assurez-vous que l'appareil est à température ambiante et dans un environnement stable. Utilisez un étalon de référence pour ajuster les paramètres.

Que faire si l'IFM SU9020 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que la source d'alimentation fonctionne et que les connexions sont sécurisées. Si le problème persiste, consultez le service technique.

Comment interpréter les données mesurées par l'IFM SU9020 ?

Les données mesurées peuvent être interprétées en fonction des unités de mesure affichées sur l'écran. Consultez le manuel pour comprendre les différentes échelles et unités utilisées par l'appareil.

L'IFM SU9020 affiche un code d'erreur, que dois-je faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Chaque code correspond à un problème spécifique et le manuel fournit des solutions potentielles.

Comment nettoyer l'IFM SU9020 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs. Pour les capteurs, suivez les recommandations du fabricant concernant le nettoyage.

Puis-je utiliser l'IFM SU9020 dans un environnement humide ?

L'IFM SU9020 est conçu pour résister à des conditions d'humidité, mais il est important de consulter les spécifications techniques pour connaître les limites d'utilisation dans de tels environnements.

Comment mettre à jour le firmware de l'IFM SU9020 ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel d'IFM et suivez les instructions fournies dans le manuel d'utilisation concernant le processus de mise à jour.

Que faire si l'IFM SU9020 ne mesure pas correctement ?

Vérifiez que l'appareil est correctement installé et que les capteurs sont propres. Si le problème persiste, envisagez de recalibrer l'appareil ou de contacter le support technique.

L'IFM SU9020 est-il compatible avec d'autres équipements ?

L'IFM SU9020 est généralement compatible avec une variété d'équipements de mesure et d'automatisation. Consultez le manuel pour les détails de compatibilité et les configurations recommandées.

MODE D'EMPLOI SU9020 IFM

Notice d'utilisation

Capteur de débit à ultrasons

SU2x2x

SU6x2x

SU7x2x

SU8x2x

SU9x2x

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés.... 4
1.2 Avertissements.... 4

2 Consignes de sécurité 5

2.1 Cybersécurité 5

3 Transport, manutention et stockage 6

4 Usage prévu.... 7

4.1 Applications 7

5 Fonctions 8

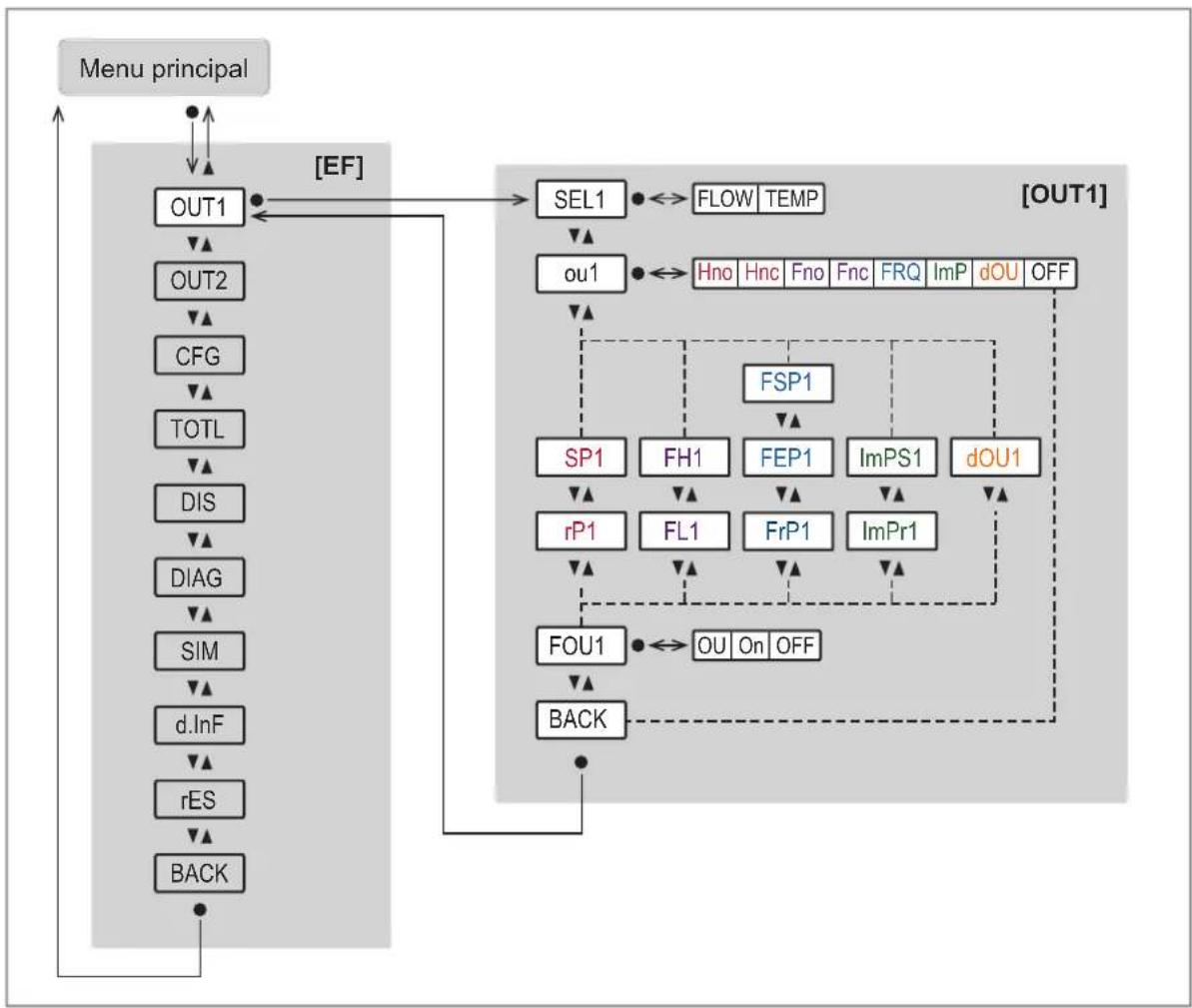

5.1 Options pour la sortie OUT1.... 8

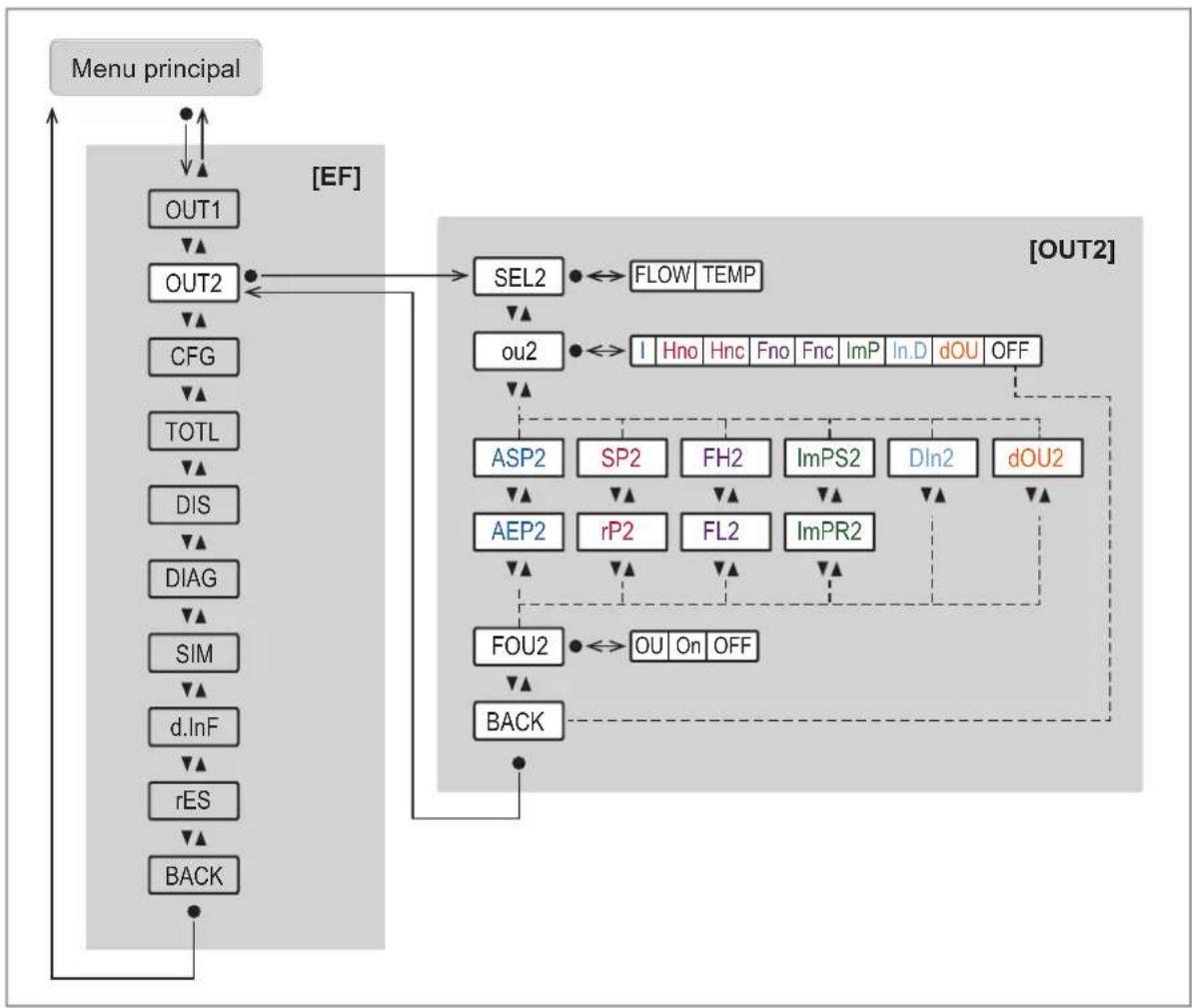

5.2 Options pour la sortie OUT2.... 8
5.3 IO-Link 9

6 Montage.... 10

6.1 Raccord process.... 10

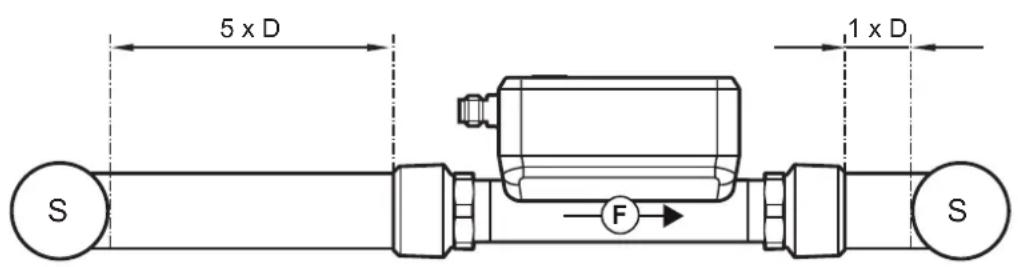

6.2 Perturbations.... 11
6.3 Position de montage.... 11

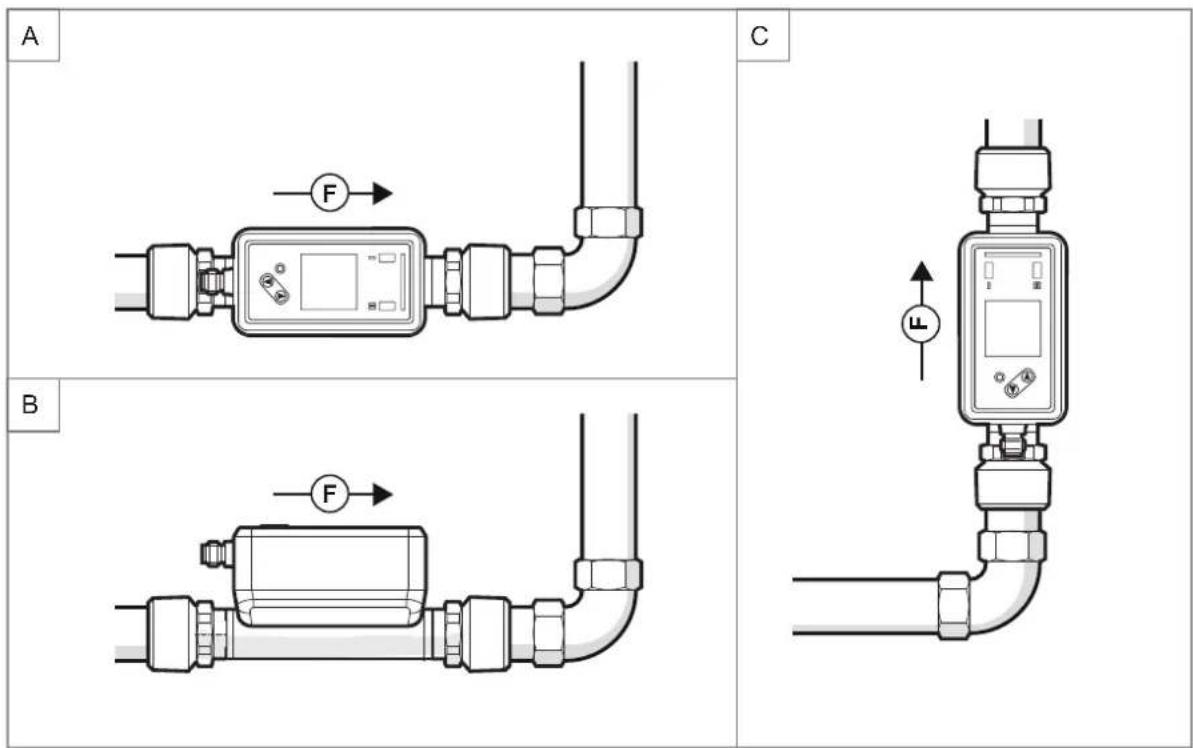

6.3.1 Position de montage recommandée 11
6.3.2 Position de montage déconseillée 12

7 Raccordement électrique.... 13

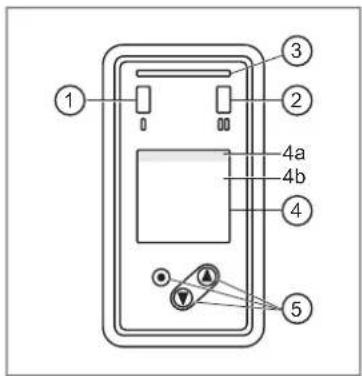

8 Eléments de service et d'indication 15
9 Menu.... 16

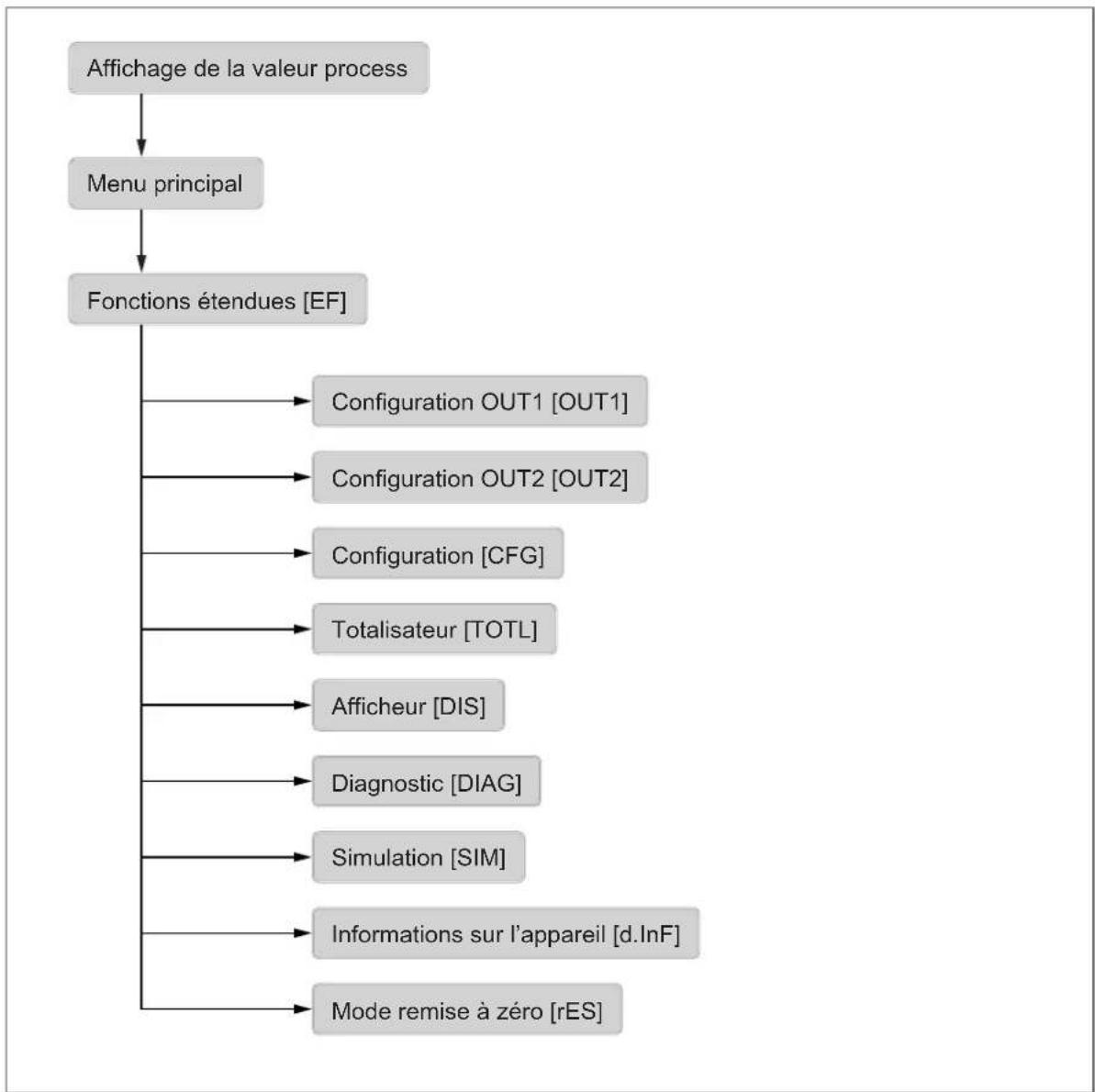

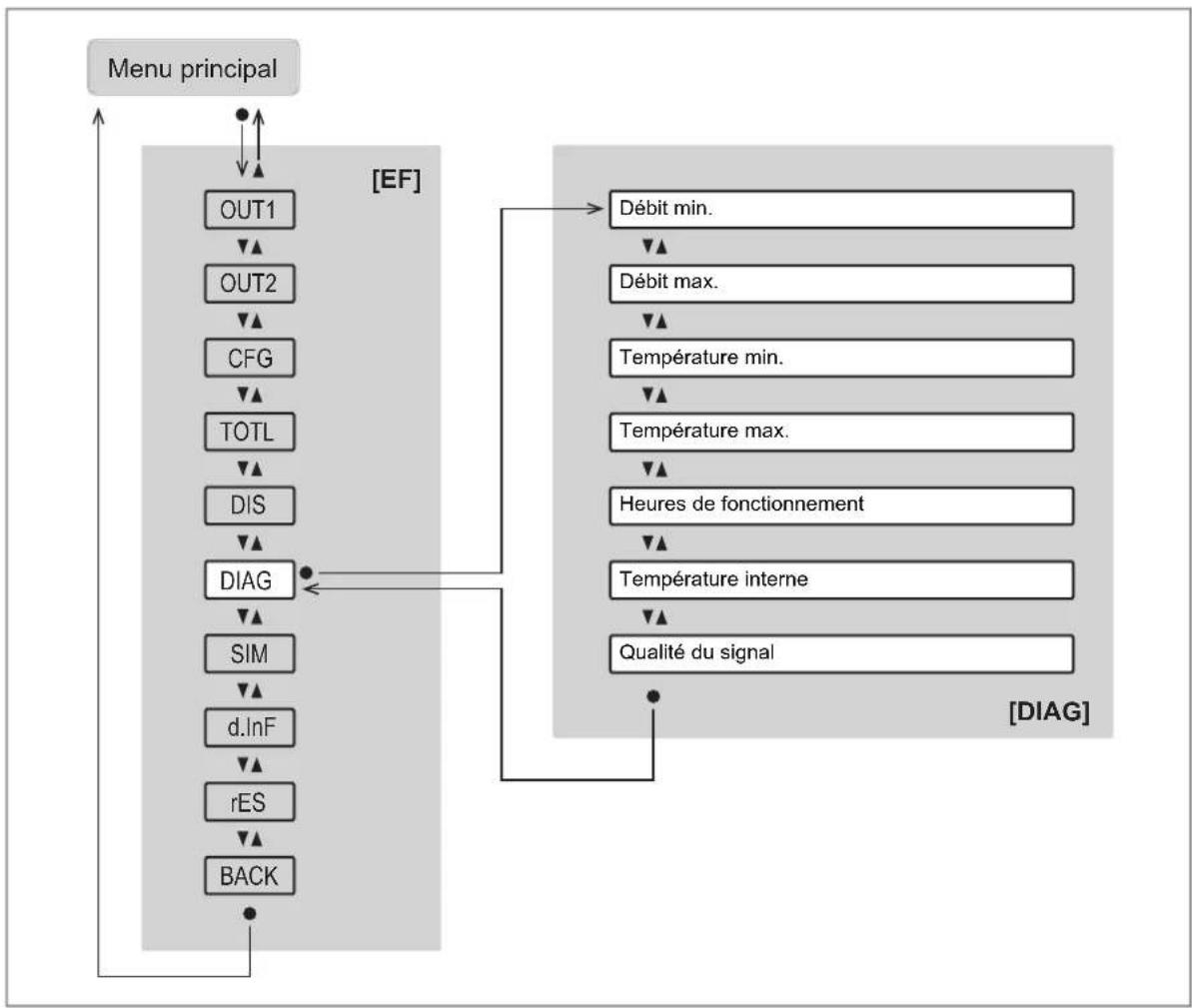

9.1 Menu principal et sous-menus.... 16

10 Mise en service 26

10.1 Installation guidée par un assistant d'installation 26

11 Paramétrage 28

11.1 Paramétrage au moyen des boutons de l'appareil.... 28
11.2 Paramétrage via IO-Link 29
11.3 Configuration de sortie 29

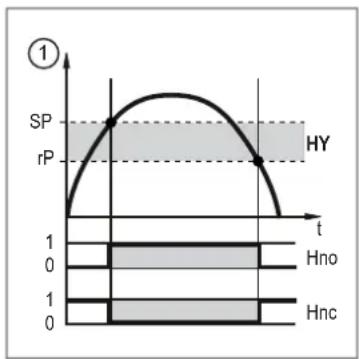

11.3.1 Signal de commutation pour la surveillance de valeur limite 29
11.3.2 Signal de commutation pour le diagnostic 30

11.3.2.1 Signal de commutation pour le sens du débit 31
11.3.2.2 Signal de commutation pour la qualité du signal 32

11.3.3 Surveillance du volume consommé (fonction totalisateur).... 32

11.3.3.1 Signal de commutation du totalisateur.... 33
11.3.3.2 Signal d'impulsion du totalisateur 34

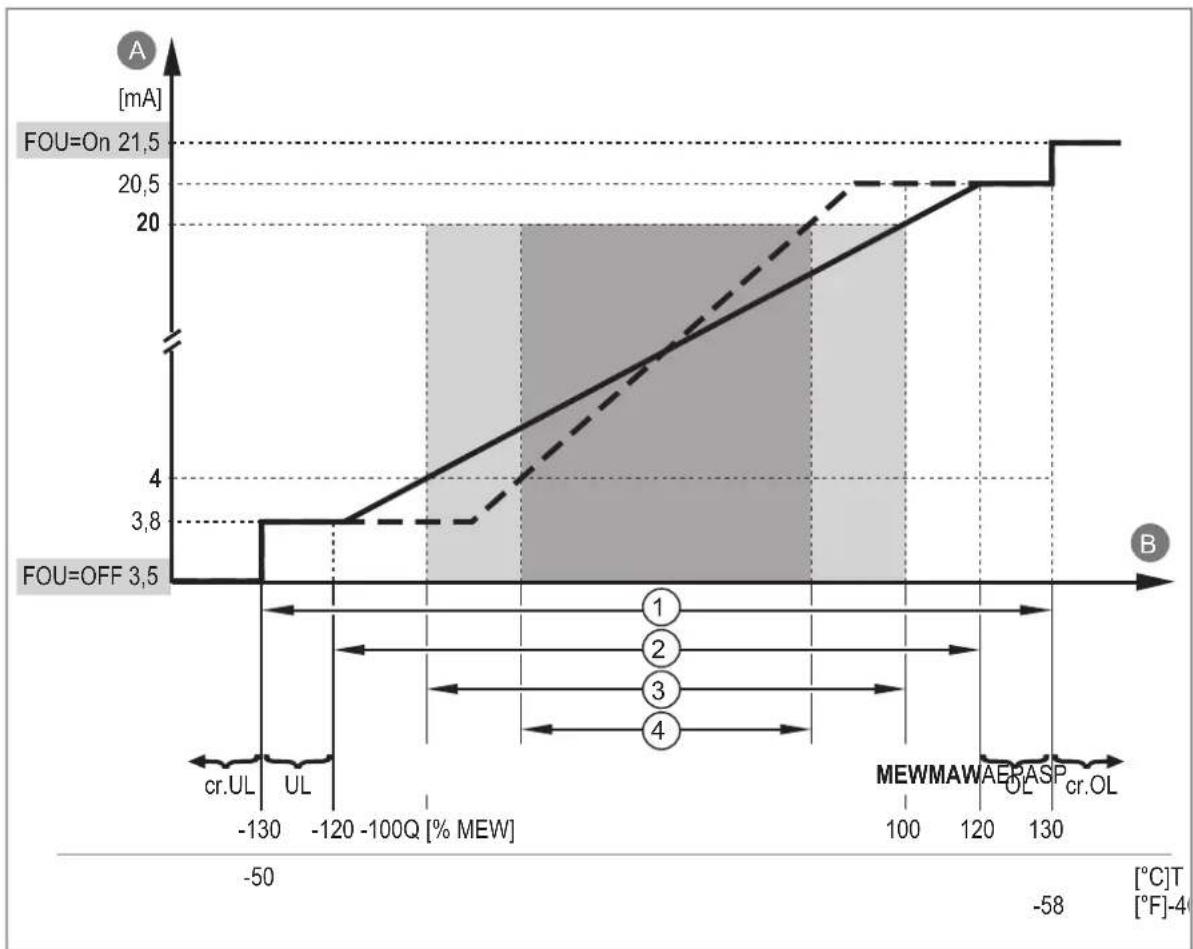

11.3.4 Signal analogique.... 34

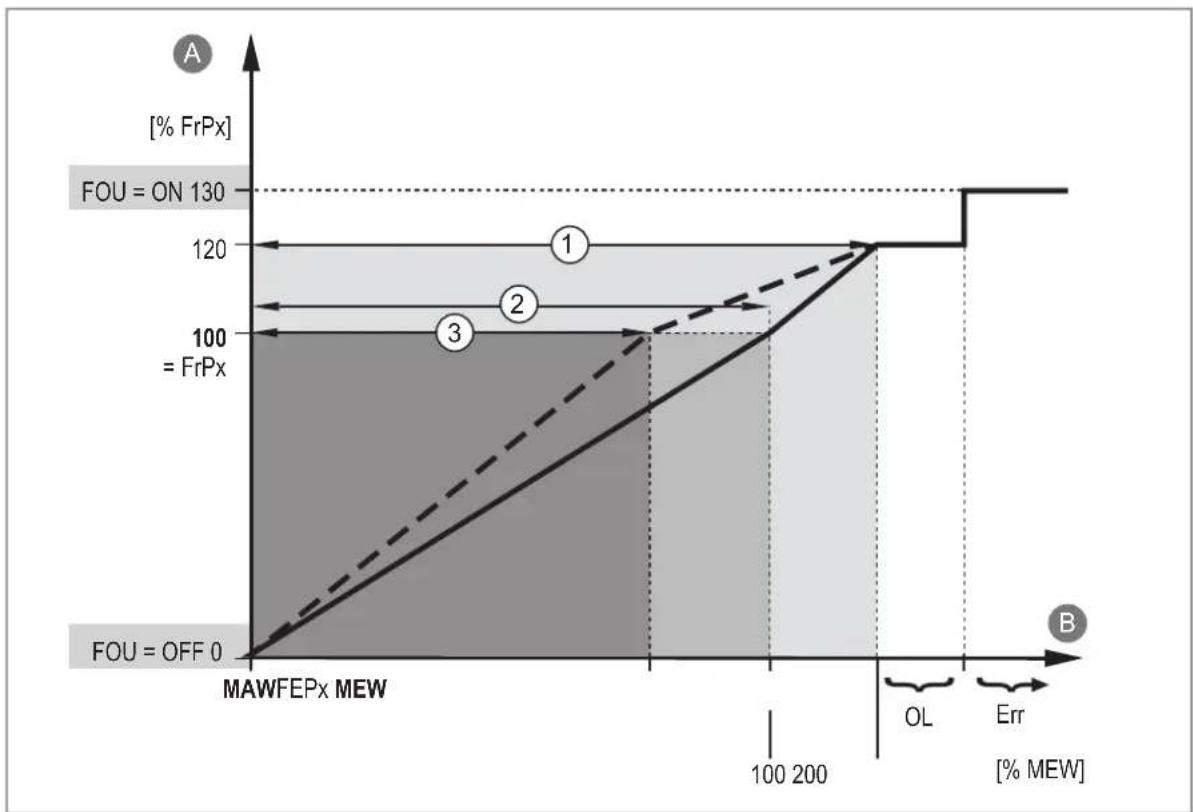

11.3.5 Signal fréquence 36
11.3.6 Comportement des sorties en cas de défaut 39
11.3.7 Sortie désactivée 40

11.4 Configuration de l'application 40

11.4.1 Installation guidée 40
11.4.2 Unité de mesure standard 40
11.4.3 Valeur process pour OUT1 et OUT2.... 41
11.4.4 Amortissement.... 41
11.4.5 Polarité de sortie des sorties de commutation.... 41
11.4.6 Suppression de faibles débits 42
11.4.7 Sens du débit 42
11.4.8 Calibrage 43
11.4.9 Remise à zéro du totalisateur 43

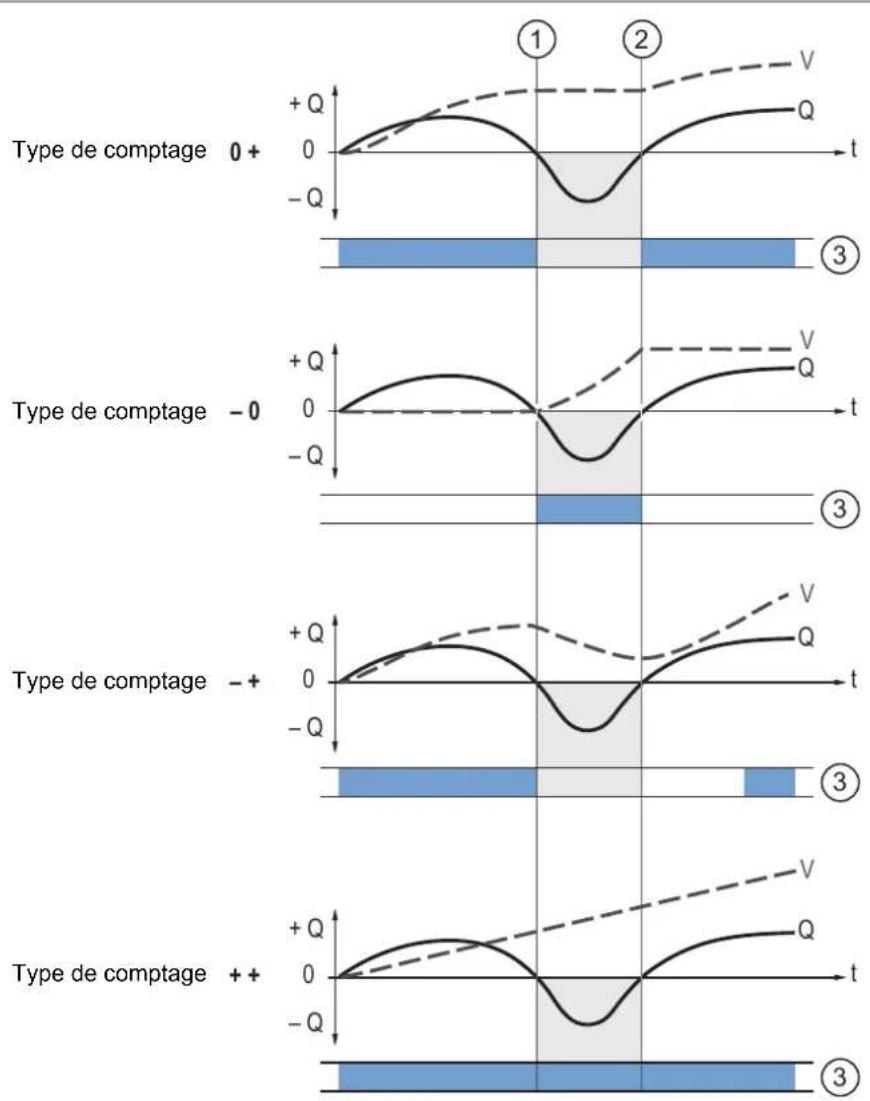

11.4.10 Type de comptage des totalisateurs 44
11.4.11 Verrouillage / déverrouillage 46

11.4.12 Remise à zéro de l'appareil (réinitialisation) 46

11.5 Afficheur 47

11.5.1 Langue de l'affichage 47

11.5.2 Rotation de l'afficheur 47

11.5.3 Luminosité de l'afficheur : 48

11.5.4 Fréquence de rafraîchissement de l'affichage 48

11.5.5 Agencement de l'affichage 48

11.5.6 Réglage des couleurs de l'affichage 49

11.6 Fonctions de diagnostic et de service.... 51

11.6.1 Informations sur l'appareil.... 51

11.6.2 Localisation optique 51

11.6.3 LED d'état de fonctionnement 51

11.6.5 Mémoire 52

11.6.6 Compteur horaire 53

11.6.7 Température interne.... 53

11.6.8 Qualité du signal 53

11.6.9 Simulation 54

12 Correction du défaut.... 56

12.1 Messages d'alarme 56

12.2 Messages d'erreur.... 57

13 Maintenance, réparation et élimination 59

14 Réglages usine 60

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action à effectuer
Réaction, résultat

En gras Désignation d'une touche, d'un bouton ou d'un affichage

Référence croisée sans lien
Référence croisée avec lien

Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT Avertissement de don

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION Avertissement

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE Avertissement sur les dommages m

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

– L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( ➞ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Cybersécurité

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

3 Transport, manutention et stockage

▶ Stocker l'appareil dans son emballage d'origine.
Si l'appareil doit être restocké, utiliser l'emballage d'origine.
▶ Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
Lors du stockage, respecter les conditions environnantes permissibles pour l'appareilDonnées techniques).

4 Usage prévu

L'appareil surveille des liquides.

L'appareil détecte les paramètres process suivants : vitesse de débit, débit volumique (débit/temps), totalisateur et température du fluide.

4.1 Applications

Fluides liquides présentant les propriétés suivantes :

• Fluides conducteurs à base d'eau ayant une teneur en eau de 90 %
  • Eau non conductrice

Directive relative aux équipements sous pression (DESP) :

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe de fluides 1 sur demande.

5 Fonctions

• L'appareil détecte le débit selon le principe de mesure de la différence des temps de passage des ultrasons.
• De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
  • L'appareil affiche les valeurs process actuelles.
• L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
• L'appareil dispose de possibilités étendues pour l'autodiagnostic.

– Surveillance du sens du débit
– Surveillance de la qualité du signal
- Affichage de messages d'avertissement et d'erreur

- L'appareil indique toutes les options d'autodiagnostic par l'intermédiaire du signal de couleur d'une LED d'état de fonctionnement. Les informations de diagnostic sont également fournies via les sorties et l'interface IO-Link.

- Un mode de simulation simplifie la mise en service du capteur.

5.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
  • Signal de commutation température
• Signal de commutation pour le diagnostic

- Sens du débit

- Qualité du signal

• Signal de commutation du totalisateur
• Signal d'impulsion du totalisateur
• Signal fréquence débit
• Signal fréquence température
• IO-Link
• OFF (sortie commutée à haute impédance)

5.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
  • Signal de commutation température
• Signal de commutation pour le diagnostic

- Sens du débit

- Qualité du signal

• Signal de commutation du totalisateur
• Signal d'impulsion du totalisateur
• Signal analogique pour le débit
• Signal analogique température
- Entrée pour la remise à zéro externe d'un totalisateur
• OFF (sortie commutée à haute impédance)

5.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé
• maintenance à distance

6 Montage

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures.
Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

INFORMATION IMPORTANTE

Terre fonctionnelle manquante en cas de montage dans un réseau de tuyaux non raccordés à la terre (par exemple tuyaux en plastique).

▷ Fonction de fonctionnement déficiente.
▶ Mettre l'appareil à la terre. Colliers de mise à la terre pour le connecteur M12 disponibles comme accessoires, voir documentation.ifm.com.

Après le montage, des bulles d'air dans le système peuvent affecter la mesure.

Rincer le système après le montage pour le dégazer.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés.

6.1 Raccord process

Grâce à l'adaptateur process, l'appareil est adaptable à différents types de raccords process.

Informations sur les accessoires disponibles sur documentation.ifm.com.

Le bon fonctionnement n'est pas assuré en cas d'utilisation de composants d'autres fabricants.

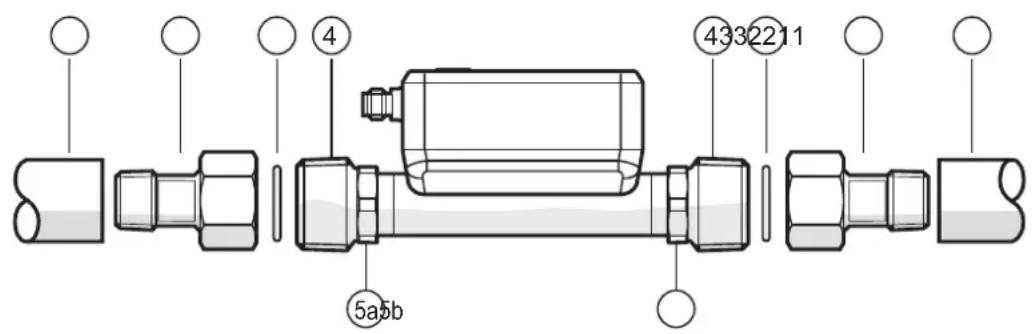

④ ⑤a5b ④332211

1 : Tuyau 2 : Adaptateur

3 : Joint (uniquement appareils avec filetage G) 4 : Filetage du capteur

5a : Ecrou hexagonal 5b : Ecrou hexagonal (uniquement pour le SUx6x1)

Graisser le filetage du raccord process, de l'adaptateur et du capteur. Utiliser une pâte lubrifiante appropriée et homologuée pour l'application.

▶ Visser l'adaptateur dans le tuyau.
Insérer le joint et installer l'appareil. Respecter le sens du débit 42.
Visser l'adaptateur à la main sur le filetage du capteur.
▶ Serrer les deux adaptateurs par un mouvement opposé au moyen d'une clé dynamométrique avec un couple de serrage de 30 Nm. Fixer l'appareil à l'écrou hexagonal au moyen d'une clé à vis.

Ce qui suit s'applique à SUx6x1 : pour la fixation, utiliser l'écrou hexagonal des deux côtés de l'appareil.

INFORMATION IMPORTANTE

Endommagement du capteur

En cas de couples de serrage supérieurs (> 50 Nm), l'appareil est durablement déformé et endommagé.
Pour serrer l'adaptateur sur le capteur, utiliser un outil de vissage permettant de régler un couple de serrage fixe.

6.2 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil.

▶ Respecter des distances entre le capteur et les perturbations.

Fig. 2: Distances d'entrée et de sortie
D : Diamètre extérieur du tuyau
S : Perturbations

6.3 Position de montage

6.3.1 Position de montage recommandée

Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
▶ Montage devant ou dans un tuyau montant.

Si des bulles d'air peuvent se former dans le système de tuyaux :

En cas d'installation horizontale, monter le capteur avec l'afficheur sur le côté du tuyau (A).

A F B C F

Fig. 3: Position de montage recommandée

F : Sens du débit

A : Installation horizontale, afficheur sur le côté du tuyau.
B : Installation horizontale, afficheur sur le dessus du tuyau.
C : Installation verticale.

L'appareil peut être monté indépendamment de la position si les éléments suivants sont assurés :

• Pas de risques de formation de bulles d'air dans le réseau de tuyaux.
• Les tuyaux sont toujours entièrement remplis.

6.3.2 Position de montage déconseillée

• Directement avant un tuyau descendant.
  • Dans un tuyau descendant.
• Directement avant l'évacuation du tuyau.
• Directement avant une vanne.
• Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement

Broche Affectation
1	L+
3	L-
4 (OUT1) • Signal de commutation pour le débit• Signal de commutation température• Signal de commutation pour le diagnostic• Signal de commutation du totalisateur• Signal d'impulsion du totalisateur• Signal fréquence débit• Signal fréquence température• IO-Link• OFF (sortie commutée à haute impédance)
2 (OUT2/ InD)	• Signal de commutation pour le débit• Signal de commutation température• Signal de commutation pour le diagnostic• Signal de commutation du totalisateur• Signal d'impulsion du totalisateur• Signal analogique pour le débit• Signal analogique température• Entrée pour la remise à zéro externe d'un totalisateur• OFF (sortie commutée à haute impédance)

Exemples de circuits :

① 1 2 4 3 L+ L-

② 1 2 4 3 L+ L-

1:2 x commutation positive
2 : 2 x commutation négative
3 : 1 x commutation positive / 1 x analogique
4 : 1 x commutation négative / 1 x analogique

8 Eléments de service et d'indication

① ② ③ 4a 4b ④ ⑤

Fig. 5: Eléments de service et d'indication

1 : LED d'état de commutation pour OUT1 (allumée en jaune si la sortie 1 est commutée).
2 : LED d'état de commutation pour OUT2 (allumée en jaune si la sortie 2 est commutée).
3 : LED d'état de fonctionnement (verte / bleue / rouge) Voir également : LED d'état de fonctionnement ➞ 51.

4 : Afficheur TFT Voir également : Agencement de l'affichage ➕ 48.

4a : Ligne de titre 4b : Ligne des valeurs process

5 : Boutons de sélection des visualisations et de paramétrage.

Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil > 64 °C : la luminosité est réduite à 25 %.

Température interne de l'appareil ≥ 90 °C : l'afficheur est désactivé.

Permutation entre les affichages :

Il est possible de choisir entre différents affichages de la valeur process pendant le fonctionnement :

Appuyer sur le bouton ou ▼.
L'afficheur permute entre l'agencement de l'affichage défini par l'utilisateur, l'affichage des totalisateurs et l'agencement standard diS.L = L4, voir illustration.
Après 30 secondes, l'appareil retourne à l'agencement de l'affichage défini par l'utilisateur.

1

②

③

Fig. 6: Permutation entre les affichages de valeur process

1 : Agencement de l'affichage tel que réglé sous diS.L.
Voir également : Agencement de l'affichage ➞ 48. Dans cet exemple diS.L = L1.

2 : Affichage des totalisateurs

3 : Agencement de l'affichage diS.L = L4: débit, température, totalisateur Vol.1, qualité du signal

9 Menu

Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Fig. 7: Aperçu du menu

9.1 Menu principal et sous-menus

Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après présentent le maximum des paramètres disponibles.

Les désignations des paramètres dans le logiciel de paramétrage peuvent varier des désignations affichées sur l'appareil.

Menu principal :

Paramètre Explication
SPx Seuil de commutation pour la sortie de commutation OUTx
rPx Seuil de déclenchement pour la sortie de commutation OUTx
FHx Valeur limite supérieure pour le signal de commutation OUTx avec fonction fenêtre

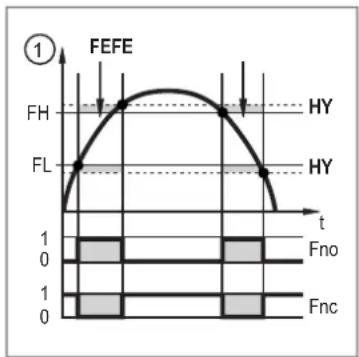

FLx Valeur limite inférieure pour le signal de commutation OUTx avec fonction fenêtre
ImPSx Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie)
ImPRx Fonction totalisateur : Signal d'impulsion (ImPR = OUI) ou signal de commutation (ImPR = NON)

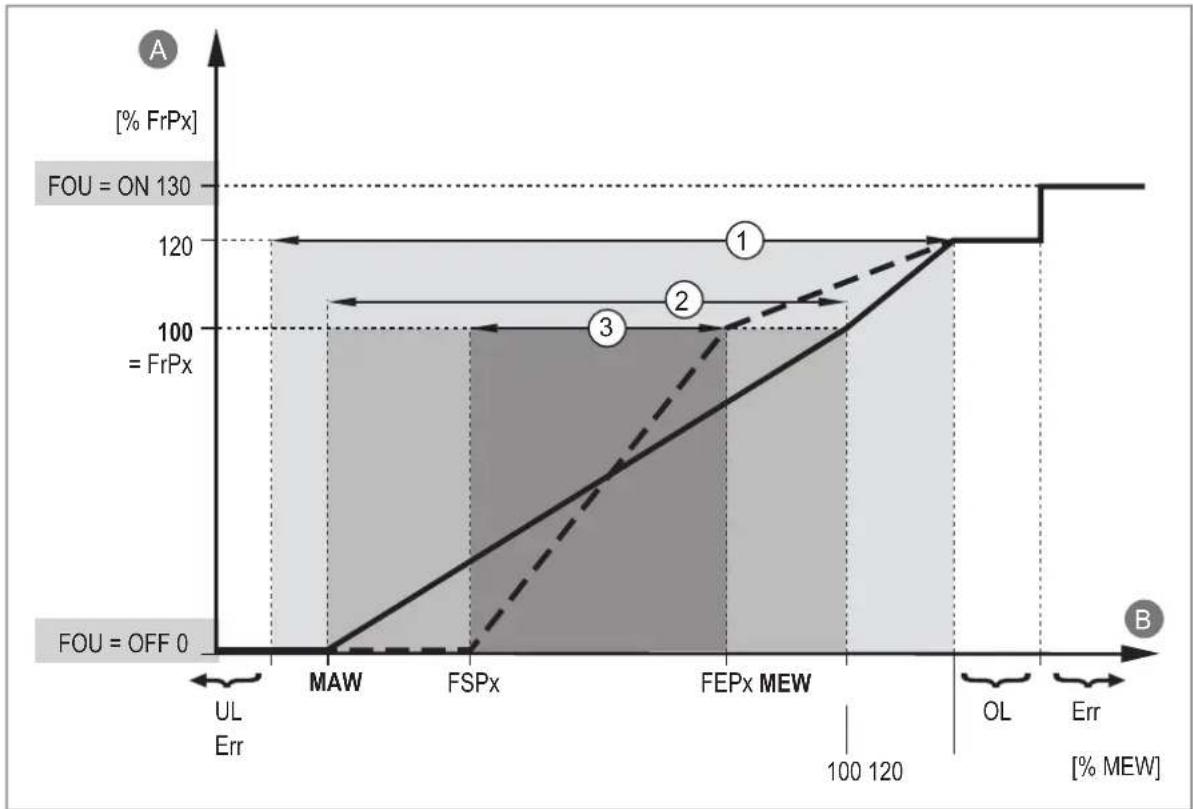

FSP1 Point de départ fréquence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEP1 Point final fréquence pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence réglé sous FrP1 est fourni.
FrP1 Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte.
ASP2 Valeur minimum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4 mA.
AEP2 Valeur maximum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20 mA.
Dln2 Signal de remise à zéro pour la remise à zéro externe d'un totalisateur

Menu configuration de sortie OUT1 :

Paramètre Explication
SEL1 Valeur process pour la sortie OUT1
ou1 Fonction de sortie pour la sortie OUT1
SP1 Seuil d'enclenchement pour la sortie de commutation OUT1 avec fonction hystérésis
rP1 Seuil de déclenchement pour la sortie de commutation OUT1 avec fonction hystérésis
FH1 Valeur limite supérieure pour le signal de commutation OUT1 avec fonction fenêtre
FL1 Valeur limite inférieure pour le signal de commutation OUT1 avec fonction fenêtre
FSP1 Point de départ fréquence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEP1 Point final fréquence pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence réglé sous FrP1 est fourni.
FrP1 Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte.
ImPS1 Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie à chaque fois)
ImPR1 Fonction totalisateur : Signal d'impulsion (ImPR1 = OUI) ou signal de commutation (ImPR1 = NON)
dOUx Signal de commutation pour le diagnostic : sens du débit (Fdir) ou qualité du signal (Sig.Q)
FOU1 Comportement de la sortie OUT1 en cas de défaut

Menu configuration de sortie OUT2 :

    M["SEL2"] <--> N["FLOW | TEMP"]
    O["ou2"] <--> P["I | Hno | Hnc | Fno | Fnc | ImP | In.D | dOU | OFF"]
    Q["ASP2"] --> R["SP2"]
    S["AEP2"] --> T["rP2"]
    U["FH2"] --> V["FL2"]
    W["ImPS2"] --> X["ImPR2"]
    Y["Dln2"] --> Z["dOU2"]
    AA["FOU2"] <--> AB["OU | On | OFF"]
    AC["BACK"] --> AD["..."]

    style M fill:#f9f,stroke:#333
    style N fill:#ccf,stroke:#333
    style P fill:#cfc,stroke:#333
    style Q fill:#fcc,stroke:#333
    style R fill:#ffc,stroke:#333
    style S fill:#fcc,stroke:#333
    style T fill:#fcc,stroke:#333
    style U fill:#fcc,stroke:#333
    style V fill:#fcc,stroke:#333
    style W fill:#fcc,stroke:#333
    style X fill:#fcc,stroke:#333
    style Y fill:#fcc,stroke:#333
    style Z fill:#fcc,stroke:#333
    style AA fill:#fcc,stroke:#333

Paramètre Explication
SEL2 Valeur process pour la sortie OUT2
ou2 Fonction de sortie pour la sortie OUT2
ASP2 Valeur minimum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4 mA.
AEP2 Valeur maximum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20 mA.
SP2 Seuil de commutation pour la sortie de commutation OUT2 avec fonction hystérésis
rP2 Seuil de déclenchement pour la sortie de commutation OUT2 avec fonction hystérésis
FH2 Valeur limite supérieure pour le signal de commutation OUT2 avec fonction fenêtre
FL2 Valeur limite inférieure pour le signal de commutation OUT2 avec fonction fenêtre
ImPS2 Valeur d'impulsions (= valeur de débit pour lequel 1 impulsion est fournie)
ImPR2 Fonction totalisateur : Signal d'impulsion (ImPR2 = OUI) ou signal de commutation (ImPR2 = NON)
DIn2 Signal de remise à zéro pour la remise à zéro externe d'un totalisateur
dOUx Signal de commutation pour le diagnostic : sens du débit (Fdir) ou qualité du signal (Sig.Q)
FOU2 Comportement de la sortie OUT2 en cas de défaut

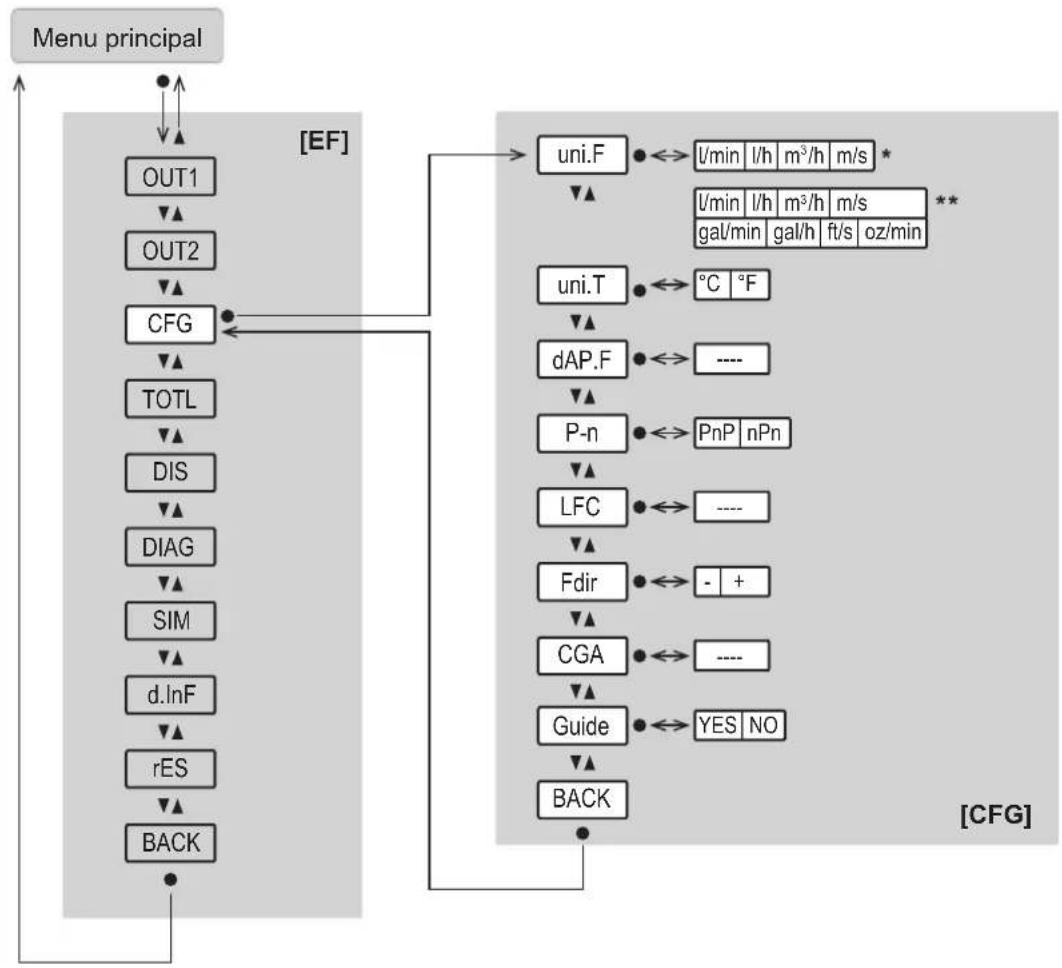

Menu réglages de base CFG :

Fig. 8: *Types d'appareils SUxxx0 ; **Types d'appareils SUxxx1

Paramètre Explication
uni.F Unité de mesure standard pour le débit
uni.T Unité de mesure standard pour la température
dAP.F Constante d'amortissement en secondes pour le débit (63 % temps de montée τ)
P-n Polarité de sortie des sorties de commutation

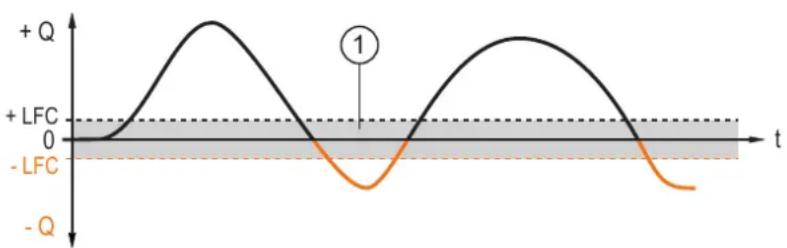

LFC Suppression de faibles débits (= valeur de débit en dessous de laquelle le débit est considéré comme nul)

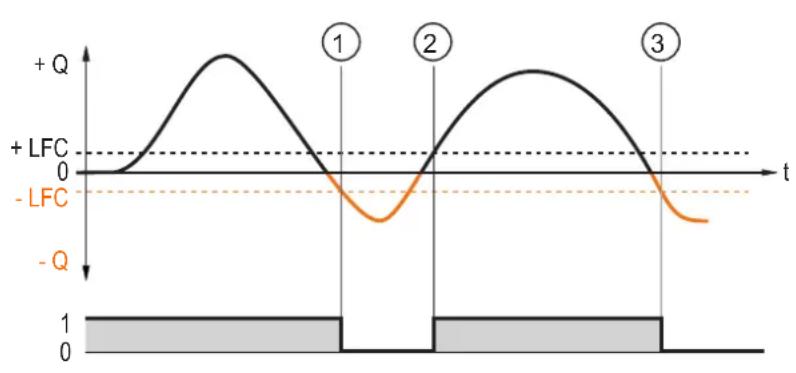

Fdir Sens du débit

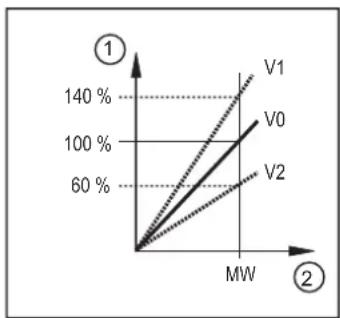

CGA Facteur de calibrage en % pour adapter la courbe des valeurs mesurées à l'application
Guide Activation de l'installation guidée (assistant)

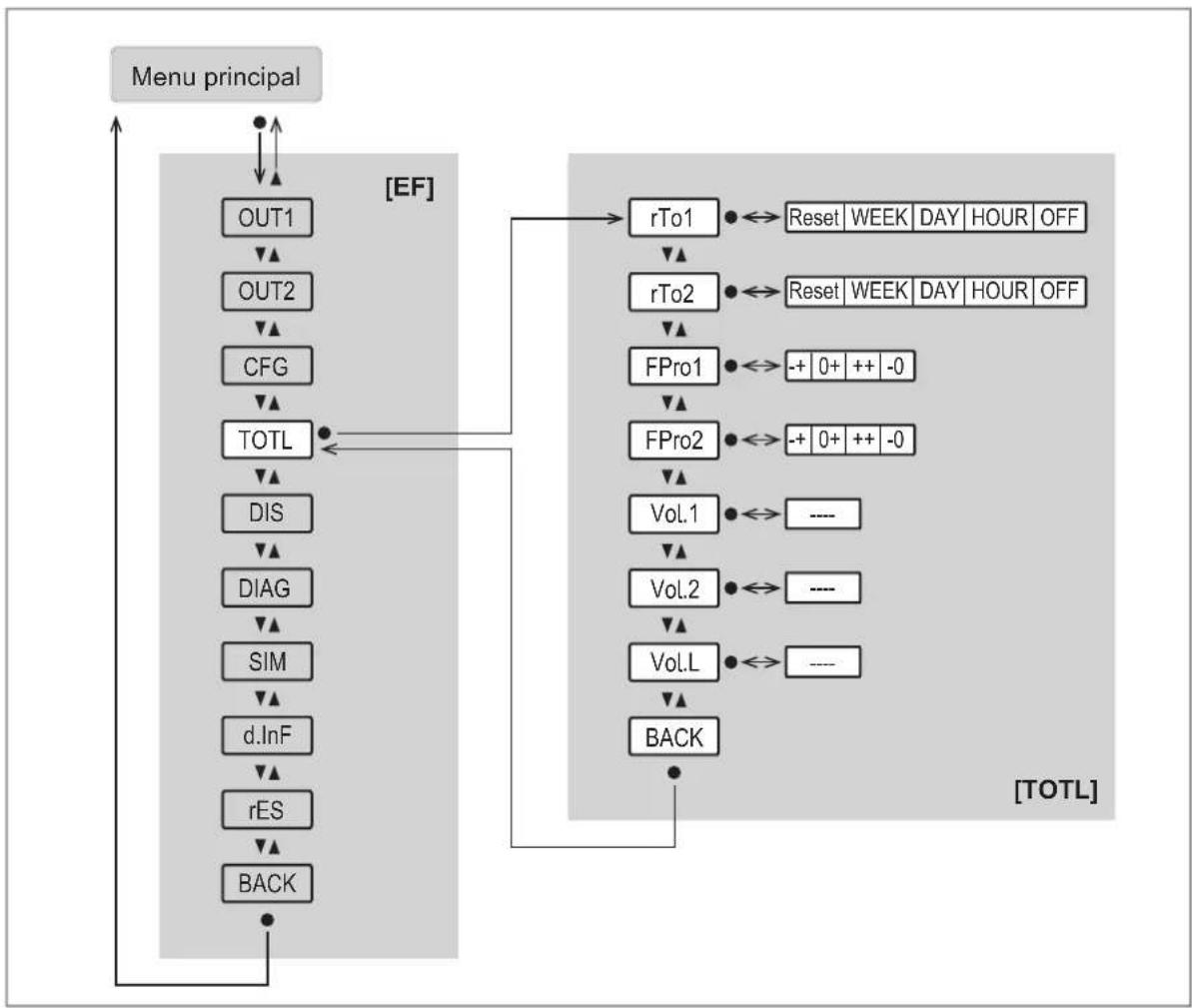

Menu totalisateur TOTL :

    M["REF"] --> N["rTo1"]
    N --> O["Reset WEEK DAY HOUR OFF"]
    N --> P["rTo2"]
    P --> Q["Reset WEEK DAY HOUR OFF"]
    P --> R["FPro1"]
    R --> S["+ 0++ -0"]
    R --> T["FPro2"]
    T --> U["+ 0++ -0"]
    T --> V["VoL1"]
    V --> W["----"]
    V --> X["VoL2"]
    X --> Y["----"]
    X --> Z["VoL.L"]
    Z --> AA["----"]
    Z --> AB["BACK"]

    AC["TOTL"] --> AD["REF"]

Paramètre Explication
rTox Réglage de la remise à zéro du totalisateur (manuel ou temporisé)
FProx Type de comptage du totalisateur : prise en compte du sens du débit
Vol.x Valeur actuelle du compteur pour le totalisateur Vol.x
Vol.L Valeur actuelle du compteur pour le totalisateur Vol.L sur toute la durée de fonctionnement

Menu afficheur DIS :

    N["LanG"] --> O["DE EN FR ..."]
    P["diS.R"] --> Q["0 90 180 270"]
    R["diS.B"] --> S["OFF 25 50 75 100"]
    T["diS.U"] --> U["d1 d2 d3"]
    V["dis.L"] --> W["L1 L2.Tem L2.Totl L3 L4"]
    X["COLR"] --> Y["coL.F b low-red green yellow r-cF G-cF"]
    Z["cFH.F"] --> AA["----"]
    AB["cFL.F"] --> AC["----"]
    AD["coL.T b low-red green yellow r-cF G-cF"] --> AE["cFH.T"]
    AF["cFL.T"] --> AG["----"]
    AH["coL.V b low-red green yellow"] --> AI["•"]

    style A fill:#f9f,stroke:#333
    style N fill:#ccf,stroke:#333
    style P fill:#ccf,stroke:#333
    style Q fill:#ccf,stroke:#333
    style R fill:#ccf,stroke:#333
    style T fill:#ccf,stroke:#333
    style V fill:#ccf,stroke:#333
    style X fill:#ccf,stroke:#333
    style Y fill:#ccf,stroke:#333
    style Z fill:#ccf,stroke:#333
    style AB fill:#ccf,stroke:#333
    style AD fill:#ccf,stroke:#333
    style AE fill:#ccf,stroke:#333
    style AF fill:#ccf,stroke:#333
    style AH fill:#ccf,stroke:#333
    style AI fill:#ccf,stroke:#333

    subgraph["EF"]
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
        AX
        AY
        AZ
        BA
        BB
        BC
        BD
        BE
        BF
        BG
        BH
        BI
        BJ
        BK
        BL
        BM
        BN
        BO
        BP
        BPB
        BPQ
        BPQQ
        BPQV
        BPQVQ
        BPQVQV
        BPQVQVQ
        BPQVQVQV
    end

    subgraph["DIS"]
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
        M
    end

    %% Legend labels; nodes and arrows are part of the diagram; visual elements are labeled with alphanumeric codes. Text 'On OFF Noti' is shown at the bottom right. The diagram includes a vertical bar for 'Menu principal' and a horizontal bar for 'DIS'.

Paramètre Explication
LanG Sélection de la langue d'affichage
diS.R Orientation de l'afficheur
diS.B Luminosité de l'affichage
diS.U Fréquence de rafraîchissement de l'affichage
diS.L Valeur de process par défaut de l'affichage

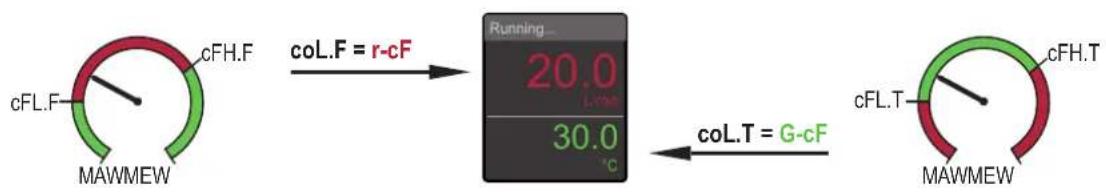

COLR Passage au sous-menu COLR (réglages des couleurs)
col.F couleur des caractères pour le débit
cFH.F Valeur limite supérieure pour le changement de couleur (débit).
cFL.F Valeur limite inférieure pour le changement de couleur (débit).
col.T Couleur des caractères pour la température
cFH.T Valeur limite supérieure pour le changement de couleur (température).
cFL.T Valeur limite inférieure pour le changement de couleur (température).
col.V Couleur des caractères pour l'affichage du totalisateur
LED.M Réglage de la LED d'état de fonctionnement

Menu diagnostic DIAG :

Menu simulation SIM et réinitialiser l'appareil rES :

Paramètre Explication
S.FLW Valeur de débit simulée en mode simulation
S.TMP Valeur de température simulée en mode simulation
S.Tim Durée de la simulation en minutes
S.On Démarrer le mode de simulation
APPL Réinitialisation de l'application (remise à zéro des réglages de paramètres spécifiques à l'application)
BtB Remise à zéro back to box (rétablir les réglages usine)

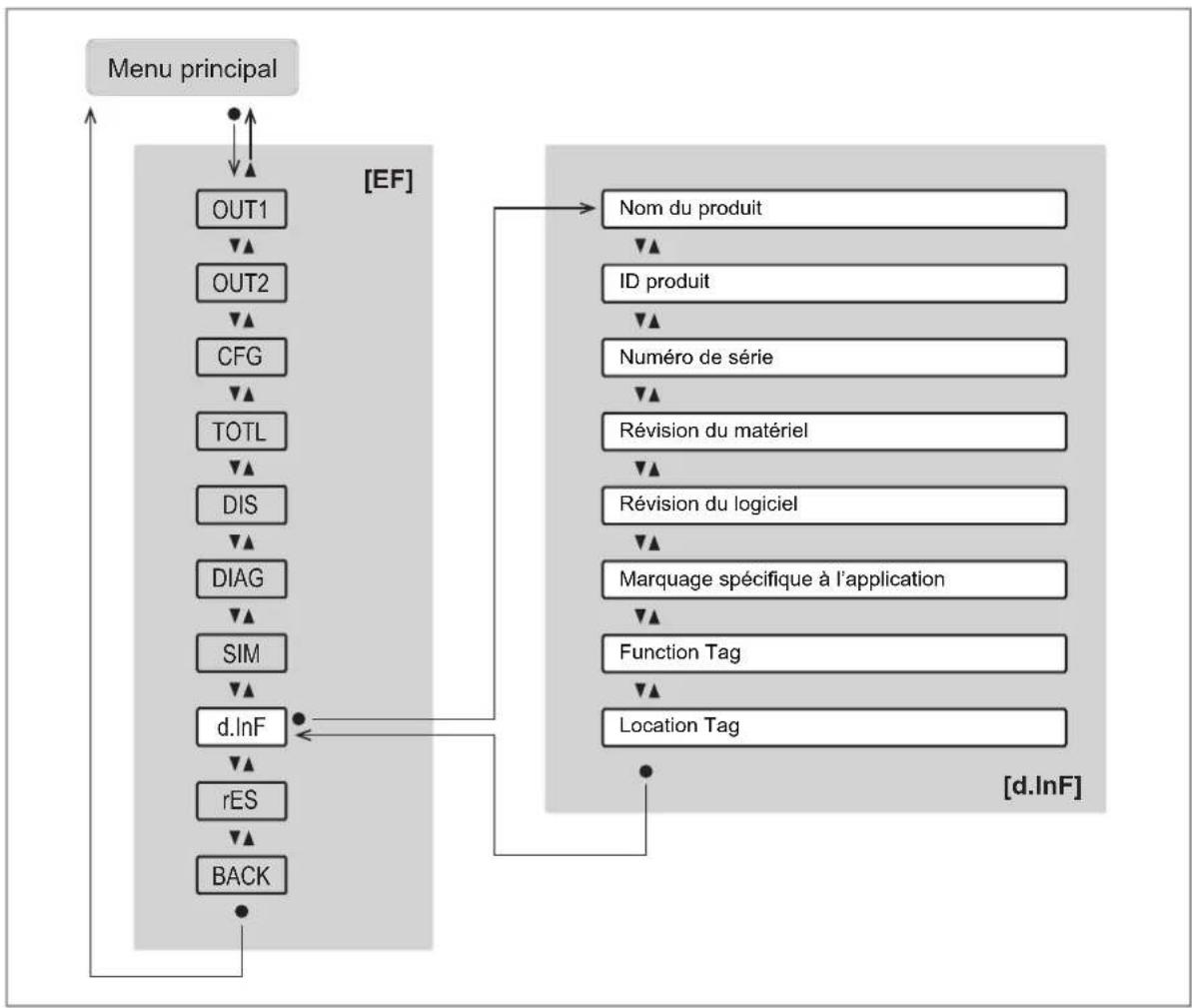

Menu informations sur l'appareil d.InF :

10 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation :

• ACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
  • ACTIVE pour la détection du sens (dir.F)
  • INACTIVE pour la sortie fréquence (FRQ)
• INACTIVE pour la surveillance du volume consommé (lmP)
  • 20 mA pour la sortie analogique (I)

En cas de connexion d'un maître IO-Link, l'appareil passe automatiquement du mode SIO (Standard Input Output) au mode IO-Link, si le port du maître est réglé sur le mode de fonctionnement IO-Link.

10.1 Installation guidée par un assistant d'installation

Lors de la première mise en service de l'appareil ou après une remise à zéro back to box, il est demandé sur l'afficheur lors du passage de l'affichage des valeurs process au menu principal si une installation guidée est souhaitée.

▶ Choisir entre Oui et Non.
Si Oui est sélectionné, des paramètres, questions et demandes d'action apparaissent successivement. Les boutons ▲ et ▼ permettent de choisir entre les possibilités de sélection, le bouton ● sert à confirmer la sélection.
Si Non est sélectionné, le menu principal apparaît et le capteur fonctionne avec les réglages usine. Si nécessaire, modifier les réglages des paramètres, voir le chapitre Paramétrage.

L'installation guidée peut être à nouveau appelée à tout moment via le paramètre EF > CFG > Guide.

Lors de l'installation guidée, les possibilités de réglage ci-après sont successivement présentées :

1. diS.R : Orientation de l'affichage
2. LanG : Langue de l'affichage
3. Fdir : Sens du débit
4. Sortie OUT1 :
5. SEL1 : Valeur process (débit ou température) ou diagnostic (sens du débit ou qualité du signal).
6. uni.T / uni.F : Unité de mesure standard
7. ou1 : Signal de commutation (Hno, Hnc, Fno, Fnc), signal d'impulsion/signal de commutation du totalisateur, signal de fréquence
8. Configuration des paramètres correspondant à la fonction sélectionnée pour ou1 :
   Valeurs limites pour le signal de commutation : SP1, rP1, FH1, FL1
   Valeur d'impulsions pour le totalisateur : ImPS
   Seuil d'enclenchement et remise à zéro pour le totalisateur : ImPS1, rTo1
   Valeurs limites pour le signal de fréquence : FSP1 (uniquement pour la température), FEP1, FrP1

9. FOU1 : Comportement de la sortie en cas de défaut

10. Sortie OUT2 :

11. SEL2 : Valeur process (débit ou température) ou diagnostic (sens du débit ou qualité du signal).

12. uni.T / uni.F : Unité de mesure standard
13. ou2 : Signal de commutation (Hno, Hnc, Fno, Fnc), signal d'impulsion/signal de commutation du totalisateur, signal analogique
14. Configuration des paramètres correspondant à la fonction sélectionnée pour ou2 :
    Valeurs limites pour le signal de commutation : SP2, rP2, FH2, FL2
    Valeur d'impulsions pour le totalisateur : ImPS2
    Seuil d'enclenchement et remise à zéro pour le totalisateur : ImPS2, rTo2
    Valeurs limites pour le signal analogique : ASP2, AEP2
15. FOU2 : Comportement de la sortie en cas de défaut

6. diS.L : Agencement de l'affichage

Après le message indiquant que l'installation guidée est terminée, il est demandé si la mesure doit commencer.

Choisir entre Oui ou Non ou Informations sur l'appareil.
Si Oui est sélectionné, la procédure d'installation se termine et l'appareil passe à l'affichage des valeurs process.
Si Non est sélectionné, les paramètres pour le sens du débit, OUT1/OUT2 et l'agencement de l'affichage (étapes 3 à 6) peuvent à nouveau être modifiés ou bien l'installation guidée peut être à nouveau entièrement exécutée via la commande Redémarrer.
Si Informations sur l'appareil est sélectionné, l'appareil affiche la configuration de l'appareil précédemment réglée.

11 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

11.1 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures
▶ Ne pas toucher l'appareil avec les mains.
Le cas échéant, utiliser un objet auxiliaire émoussé pour effectuer des réglages sur l'appareil.

Objectif Action
Passage de l'affichage de la valeur process au menu principal	●
Passage à un sous-menu Naviguer avec	▼ jusqu'au sous-menu, par ex. EF, puis ●
Sélection du paramètre souhaité	▲ ou ▼
Passage au mode de réglage	●
Changement de la valeur de paramètre	▲ ou ▼
Validation du paramètre réglé	●
Quitter le réglage de paramètre sans sauvegarde	▲ + ▼
Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage de la valeur process)	▲ + ▼- ou -Naviguer avec ▲ ou ▼ jusqu'à Re-tour, puis ●
Retour à l'affichage de la valeur process > 30 secondes (timeout)

Lors du premier passage de l'affichage des valeurs process au menu principal ou après la remise à zéro de l'appareil, l'installation guidée est automatiquement proposée sur l'afficheur. Il est demandé à l'utilisateur s'il souhaite une installation guidée.

→ Installation guidée par un assistant d'installation.

11.2 Paramétrage via IO-Link

L'appareil peut par exemple être paramétré de la manière suivante via l'interface IO-Link :

• Paramétrage via un logiciel de paramétrage approprié, par ex. ifm moneo|configure
• Paramétrage via un API
• Paramétrage via une application IIoT

Conditions pour le paramétrage via l'interface IO-Link :

√ L'Input Output Device Description (IODD) pour l'appareil en cas de paramétrage via un logiciel de paramétrage, voir documentation.ifm.com
√ La description de l'interface IO-Link (PDF) pour l'appareil en cas de paramétrage via un API ou une application IIoT, voir documentation.ifm.com
√ Un maître IO-Link

Raccorder le maître IO-Link au logiciel de paramétrage, à l'API ou à l'application IIoT.
Raccorder l'appareil à un port libre approprié du maître IO-Link.
Régler le port du maître IO-Link sur le mode de fonctionnement IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Aide à l'intégration du système et au paramétrage via IO-Link :

→ Manuel du logiciel de paramétrage (par ex. moneo)
→ Explications et « Startup Packages » sur ifm.com/cnt/io-link-system-integration.

11.3 Configuration de sortie

Ce chapitre décrit les options de sélection pour les signaux de sortie sur OUT1 et OUT2.

11.3.1 Signal de commutation pour la surveillance de valeur limite

Un signal de commutation peut être fourni pour la surveillance des valeurs process. OUTx change son état de commutation si les seuils de commutation réglés sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.

Fonction hystérésis :

Fig. 9: Fonction hystérésis

1 : Valeur process

t : Temps

SP : Seuil d'enclenchement

rP : Seuil de déclenchement

HY : Hystérésis

Hno : Fonction hystérésis, normalement ouvert (normally open)

Hnc : Fonction hystérésis, normalement fermé (normally closed)

Lors du réglage de la fonction hystérésis, le seuil d'enclenchement SP et le seuil de déclenchement rP sont définis. La valeur de rP doit être inférieure à celle de SP L'écart entre SP et rP est d'au moins 0,5 % de la valeur finale de l'étendue de mesure (= hystérésis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement ; l'écart reste inchangé.

Fonction fenêtre :

FH : Valeur limite supérieure

FL : Valeur limite inférieure

HY : Hystérésis

FE : Fenêtre

Fno : Fonction fenêtre, normalement ouvert (normally open)

Fnc : Fonction fenêtre, normalement fermé (normally closed)

Fig. 10: Fonction fenêtre

Lors du réglage de la fonction fenêtre, la valeur limite supérieure FH et la valeur limite inférieure FL sont définies. L'écart entre FH et FL est d'au moins 0,5 % de la valeur finale de l'étendue de mesure. FH et FL ont une hystérésis fixe de 0,25 % de la valeur finale de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

Paramétrage au moyen des boutons de l'appareil : signal de commutation

√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.
▶ Ouvrir le menu EF > OUTx pour la configuration de la sortie OUTx.
▶ Sélectionner SELx et régler la valeur process : FLOW ou TEMP.

Fonction hystérésis :

▶ Sélectionner ou et régler le signal de commutation : Hno ou Hnc.
▶ Sélectionner SPx et régler la valeur mesurée à laquelle la sortie commute.
▶ Sélectionner rPx et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenêtre :

▶ Sélectionner ou et régler le signal de commutation : Fno ou Fnc.
▶ Sélectionner FHx et régler la valeur limite supérieure de la fenêtre.
▶ Sélectionner FLx et régler la valeur limite inférieure de la fenêtre.

Le paramétrage pour SP, rP, FH et FL peut ultérieurement être modifié directement dans le menu principal.

11.3.2 Signal de commutation pour le diagnostic

L'appareil dispose d'une fonction de diagnostic intégrée. Lors de l'utilisation de la fonction de diagnostic, la sortie est utilisée exclusivement pour les tâches de messages de diagnostic, qu'elle fournit via un signal de commutation.

En fonctionnement normal, le signal de commutation est activé (normally closed) et la LED d'état est allumée en jaune.

Si l'appareil détecte un cas de diagnostic, la sortie est désactivée et la LED d'état de commutation s'éteint.

Les cas de diagnostic comprennent :

• Inversion du sens du débit → 31.
• Faible qualité du signal / Pas de signal → 32.

11.3.2.1 Signal de commutation pour le sens du débit

Le changement du sens du débit peut être surveillé avec un signal de commutation.

La sortie est activée jusqu'à ce que le débit passe pour la première fois en dessous du débit minimum réglé dans le sens négatif du débit (- LFC) (1).

Cela signifie :

• La sortie est activée si + LFC est dépassé (2).
• La sortie est désactivée si - LFC n'est pas atteint (3).

LFC = Low flow cut-off: Suppression de faibles débits ➞ 42. L'unité du débit minimum correspond à la sélection sous uni.F.

Fig. 11: Surveillance du sens du débit au moyen de signaux de commutation

+Q : Débit en sens positif
-Q : Débit en sens négatif
+LFC : Débit minimum dans le sens positif du débit
-LFC : Débit minimum dans le sens négatif du débit

Le sens positif du débit est marqué par une flèche sur l'appareil avec l'inscription « flow direction ». Le sens du débit peut être inversé via le paramètre Fdir.

→ Sens du débit → 42.

Paramétrage au moyen des boutons de l'appareil : Signal de commutation pour le sens du débit

▶ Ouvrir le menu EF > OUTx.
▶ Sélectionner oux et régler dOU.
▶ Sélectionner dOUx et régler Fdir.

11.3.2.2 Signal de commutation pour la qualité du signal

L'appareil peut fournir un signal de commutation si la qualité du signal s'écarte du fonctionnement normal.

La qualité du signal du capteur peut être affectée par des irrégularités dans le fluide (par exemple fortes turbulences, bulles d'air, particules ou dépôts).

L'appareil détecte la qualité du signal selon trois degrés :

Qualité du signal Explication LED d’état de fonc-		tionnement	Sortie de commutation
Normal	L’appareil fonctionne sans restrictions (mode de fonctionnement normal).	allumée en vert On
Faible	La qualité du signal est perturbée, l’appareil reste toutefois dans la spécification.	allumée en bleu OFF
Pas de signal	Pas de fluide présent ou le signal ne peut pas être établi.	clignote en rouge OFF

Paramétrage au moyen des boutons de l'appareil : Signal de commutation pour la qualité du signal

▶ Ouvrir le menu EF > OUTx.
▶ Sélectionner oux et régler dOU.
▶ Sélectionner dOUx et régler Sig.Q.

11.3.3 Surveillance du volume consommé (fonction totalisateur)

L'appareil est doté de 3 compteurs totalisateurs internes (totalisateurs Vol.1, Vol.2 et Vol.L). Les totalisateurs additionnent en continu le volume consommé et fournissent cette valeur process sur l'afficheur et via l'interface IO-Link.

Totalisateur Valeur process Accès en lecture via IO-Link
Vol.1 Volume consommé	1(Cette valeur est utilisée pour la surveillance du volume consommé via signaux de commutation ou d'impulsions)	cyclique
Vol.2 Volume consommé	2 acyclique
Vol.L Volume consommé	sur toute la durée de fonctionnement (Life Time Totalisator)	acyclique

• Les totalisateurs Vol.1 et Vol.2 peuvent être remis à zéro. Le totalisateur Vol.L ne peut pas être remis à zéro.
  Remise à zéro du totalisateur 43.
• Pour la totalisation du volume consommé, les totalisateurs Vol.1 et Vol.2 tiennent compte des paramètres suivants :
• Sens du débit → 42.
• Type de comptage des totalisateurs ➕ 44.
• Suppression de faibles débits ➞ 42.
• Le Life Time Totalisator Vol.L totalise tous les débits cumulés indépendamment du sens du débit et du type de comptage.
• En cas de dépassement de la zone de détection (cr.OL), les totalisateurs utilisent la dernière valeur de débit valable (valeur finale de l'étendue de mesure) et continuent de compter avec cette valeur.
• En plus du volume consommé actuel, la valeur avant la dernière remise à zéro est sauvegardée. Cette valeur et la durée depuis la dernière remise à zéro peuvent aussi être affichées.

→ Lire les valeurs des totalisateurs → 52.

Le totalisateur sauvegarde régulièrement le débit cumulé additionné. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvegardé. Une éventuelle perte de données peut donc être d'une minute.

• L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de débit.
• Pour surveiller le volume consommé, il est possible de fournir un signal de commutation ou des signaux d'impulsions :
  → Signal de commutation du totalisateur → 33.
  → Signal d'impulsion du totalisateur → 34.

OUT1 et OUT2 ne peuvent pas être utilisés simultanément pour la surveillance du volume consommé.

11.3.3.1 Signal de commutation du totalisateur

Pour surveiller le volume consommé, il est possible de fournir un signal de commutation.

La sortie fournit un signal de commutation si le totalisateur Vol.1 a totalisé le débit (valeur d'impulsions) configuré sous ImPS.

Lors de la totalisation du débit, le sens du débit est pris en compte ➞ 44.

La sortie reste commutée jusqu'à la remise à zéro du totalisateur. Après la remise à zéro du totalisateur, le comptage recommence.

La remise à zéro du totalisateur est automatique ou manuelle.

Le paramètre rTo permet de régler les conditions de la remise à zéro du totalisateur et du signal de commutation :

• rTo = OFF :

• Le totalisateur n'est remis à zéro que lors d'une remise manuelle ou après un débordement.
• La sortie est commutée lorsque le totalisateur a atteint le débit ImPS.

• rTo = ...h / d / w (heures / jours / semaines) :

- Le totalisateur est remis à zéro automatiquement après la durée réglée.

- La sortie n'est commutée que si le totalisateur atteint le débit ImPS jusqu'à l'heure réglée.

Les totalisateurs peuvent être remis à zéro manuellement à tout moment via le paramètre rTox. Le totalisateur Vol.1 peut également être remis à zéro via un signal externe sur la broche 2.

Remise à zéro du totalisateur 43.

Paramétrage au moyen des boutons de l'appareil : Signal de commutation du totalisateur

√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.
√ rTox est réglé : EF > TOTL > rTox.
▶ Ouvrir le menu EF > OUTx pour la configuration de la sortie OUTx.
▶ Sélectionner SELx et régler la valeur process : FLOW.
▶ Sélectionner ou1 ou ou2 et régler ImP.
▶ Sélectionner ImPSx et régler le débit cumulé pour lequel la sortie commute.

• Sélectionner la plage de réglage avec ▲ ou ▼.
• Appuyer brièvement sur • pour valider la plage de réglage.
• Régler la valeur numérique souhaitée avec ▲ ou ▼.
• Appuyer brièvement sur • pour appliquer la valeur.
  ▶ Sélectionner ImPRx et régler Non.

Le paramétrage pour ImPS et ImPR peut ultérieurement être modifié directement dans le menu principal.

11.3.3.2 Signal d'impulsion du totalisateur

Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions.

Les signaux d'impulsion ne sont pas disponibles via l'interface IO- Link.

La sortie fournit un signal d'impulsion chaque fois que le totalisateur Vol.1 a totalisé le débit configuré (valeur d'impulsions) sous ImPS.

Lors de la totalisation du débit, le sens du débit est pris en compte ➞ 44.

Le signal d'impulsion consiste en une brève séquence d'activation et de désactivation de la sortie.

Les LED d'état de commutation n'indiquent pas l'opération de commutation.

Paramétrage au moyen des boutons de l'appareil : Signal d'impulsion du totalisateur

√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.
▶ Ouvrir le menu EF > OUTx pour la configuration de la sortie OUTx.
▶ Sélectionner SELx et régler la valeur process : FLOW.
▶ Sélectionner ou1 ou ou2 et régler ImP.
▶ Sélectionner ImPSx et régler le débit cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).
- Sélectionner la plage de réglage avec ▲ ou ▼.
- Appuyer brièvement sur • pour valider la plage de réglage.
- Régler la valeur numérique souhaitée avec ▲ ou ▼.
- Appuyer brièvement sur • pour appliquer la valeur.
▶ Sélectionner ImPRx et régler Oui.

Le paramétrage pour ImPS et ImPR peut ultérieurement être modifié directement dans le menu principal.

11.3.4 Signal analogique

L'appareil fournit un signal analogique qui est proportionnel à la valeur process.

A l'étendue de mesure correspond le signal analogique 4...20 mA.

L'étendue de mesure peut être mise à l'échelle entre -100 % et 100 % de la valeur finale de l'étendue de mesure.

Une valeur de débit négative signifie un débit en opposition au sens du débit réglé dans [Fdir] 42.

- ASP2 détermine pour quelle valeur mesurée le signal de sortie est de 4mA.

- AEP2 détermine pour quelle valeur mesurée le signal de sortie est de 20mA.

Distance minimale entre ASP2 et AEP2 = 20 % de la valeur finale de l'étendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique cr.UL, UL, OL, cr.OL ou Err

Fig. 12: Courbe caractéristique de sortie analogique selon CEI 60947-5-7

A :	Signal analogique	MAW :	Valeur initiale de l'étendue de mesure
B :	Valeur process	MEW :	Valeur finale de l'étendue de mesure
1 :	Zone de détection	ASP :	Valeur minimale de la sortie analogique
2 :	Plage d'affichage	AEP :	Valeur maximale de la sortie analogique
3 :	Etendue de mesure	UL :	Plage d'affichage non atteinte
4 :	Etendue de mesure mise à l'échelle	cr.UL :	Plage de détection non atteinte
Q :	Débit	OL :	Plage d'affichage dépassée
T :	Température	Cr.OL :	Plage de détection dépassée

Le signal analogique en cas de défaut peut être réglé via le paramètre FOU : Comportement des sorties en cas de défaut ➞ 39.

Paramétrage au moyen des boutons de l'appareil : Signal analogique

√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.
▶ Ouvrir le menu EF > OUT2 pour la configuration de la sortie OUT2.
▶ Sélectionner SEL2 et régler la valeur process : FLOW ou TEMP.
▶ Sélectionner ou2 et régler la fonction : I (signal analogique de 4 à 20 mA).
▶ Sélectionner ASP2 et régler la valeur mesurée à laquelle le signal de sortie est de 4 mA.
▶ Sélectionner ASP2 et régler la valeur mesurée à laquelle le signal de sortie est de 20 mA.

Le paramétrage pour ASP et AEP peut ultérieurement être modifié directement dans le menu principal.

11.3.5 Signal fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence est réglable :

- FrP1 détermine à combien de Hz s'élève le signal fréquence si la valeur mesurée maximale est atteinte.

Plage de réglage : 1 Hz à 10 kHz.

La plage de mesure peut être mise à l'échelle :

• FSP1 détermine la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.
- FEP1 détermine la valeur mesurée maximale à laquelle le signal de sortie s'élève à la fréquence définie sous FrP1.

FSP1 n'est disponible que pour la mesure de la température. Distance minimum entre FSP1 et FEP1 = 20 % de la valeur finale de l'étendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

Signal fréquence débit :

Fig. 13: Caractéristique de la sortie de fréquence, débit

A : Signal fréquence MAW : Valeur initiale de la plage de mesure

B : Débit MEW : Valeur finale de la plage de mesure

1 : Plage d'affichage FEPx : Point final fréquence

2 : Plage de mesure FrPx : Signal fréquence (Hz) pour la valeur mesurée maximum

3 : Plage de mesure mise à l'échelle OL : Plage d'affichage dépassée

Err: Erreur

Signal fréquence température :

Fig. 14: Courbe caractéristique de la sortie de fréquence, température

A : Signal fréquence MAW : Valeur initiale de l'étendue de mesure

B : Température MEW : Valeur finale de l'étendue de mesure

1 : Plage d'affichage FSPx : Point de départ fréquence

2 : Etendue de mesure FEPx : Point final fréquence

3 : Etendue de mesure mise à l'échelle FrPx : Signal fréquence (Hz) pour la valeur mesurée maximum

Err : Erreur OL : Plage d'affichage dépassée

UL : Plage d'affichage non atteinte

Paramétrage au moyen des boutons de l'appareil : Signal fréquence

√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.
▶ Ouvrir le menu EF > OUT1 pour la configuration de la sortie OUT1.
▶ Sélectionner SEL1 et régler la valeur process : FLOW ou TEMP.
▶ Sélectionner ou1 et régler FRQ.
▶ Sélectionner FSP1 et régler la valeur mesurée minimale pour laquelle 0 Hz est fourni.

FSP1 n'est disponible que pour la mesure de la température.

▶ Sélectionner FEP1 et régler la valeur mesurée maximale pour laquelle la fréquence réglée sous FrP1 (= 100 %) est fournie.
▶ Sélectionner FrP1 et régler la fréquence pour la valeur mesurée maximale en Hz.

Le paramétrage pour FSP, FEP et FrP peut ultérieurement être modifié directement dans le menu principal.

11.3.6 Comportement des sorties en cas de défaut

Le paramètre FOUx permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie sélectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

FOUx	Valeurs process SELx	Signal de sortie Explication
On Toutes les valeurs process	valeurs process	la sortie se ferme en cas de défaut. Si	une valeur process erronée est présente, l'appareil met toutes les valeurs process sur « non valide ».
OFF Toutes les valeurs process	valeurs process	la sortie s'ouvre en cas de défaut.
OU Débit la sortie s'ouvre en cas de défaut. Si la valeur process « débit » est erronée, l'appareil continue de fournir la valeur process « température ».

- Signal analogique :

FOUx	Valeurs process SELx	Signal de sortie Explication
On Toutes les valeurs process	En cas de défaut, la sortie passe à 21,5 mA.	Si une valeur process erronée est présente, l'appareil met toutes les valeurs process sur « non valide ».
OFF Toutes les valeurs process	En cas de défaut, la sortie passe à 3,5 mA.
OU Débit En cas de défaut, la sortie passe à 3,5 mA.	Si la valeur process « débit » est erronée, l'appareil continue de fournir la valeur process « température ».
Température En cas de défaut, la sortie passe à 21,5 mA.	Si la valeur process « température » est erronée, l'appareil continue de fournir la valeur process « débit ».

- Signal fréquence :

FOUx	Valeurs process SELx	Signal de sortie Explication
On Toutes les valeurs process	En cas de défaut, la sortie passe à 130 % de FrPx.		Si une valeur process erronée est présente, l'appareil met toutes les valeurs process sur « non valide ».
OFF Toutes les valeurs process	En cas de défaut, la sortie passe à 0 Hz.
OU Débit En cas de défaut, la sortie passe à 0 Hz.			Si la valeur process « débit » est erronée, l'appareil continue de fournir la valeur process « température ».

Le paramètre FOU n'a pas d'influence sur le signal d'impulsion ni sur les signaux diagnostiques pour le sens du débit et la transmission de données process via IO-Link.

Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut

▶ Ouvrir le menu EF > OUTx.
▶ Sélectionner FOUx et régler le comportement de la sortie OUTx en cas de défaut : On, OFF, OU.

11.3.7 Sortie désactivée

Le signal de sortie peut être désactivé. La sortie devient alors une sortie à haute impédance.

La communication via l'interface IO-Link sur OUT1 reste activée.

Paramétrage au moyen des boutons de l'appareil : Sortie désactivée

▶ Ouvrir le menu EF > OUTx.
▶ Sélectionner SELx et régler OFF.

11.4 Configuration de l'application

Ce chapitre décrit les possibilités de réglage pour s'adapter à l'application spécifique du client.

11.4.1 Installation guidée

Pour faciliter le paramétrage de l'appareil, un assistant d'installation peut être exécuté. Les instructions sur l'afficheur guident l'utilisateur dans les étapes du paramétrage.

Installation guidée par un assistant d'installation ➕ 26.

Paramétrage au moyen des boutons de l'appareil : Installation guidée

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner Guide et régler Oui.

11.4.2 Unité de mesure standard

Il est possible de sélectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut.

Tous les autres réglages de paramètres se basent sur cette unité.

Valeurs sélectionnables :

- Débit uni.F :

• SUxxx0 : l/min ; l/h ; m ^3 /h ; m/s.
• SUxxx1 : l/min ; l/h ; m ^3 /h ; m/s ; gal/min ; gal/h ; ft/s ; oz/min.

• Température uni.T :

• SUxxx0 : °C
• SUxxx1 : °C ou °F

Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard

▶ Sélectionner uni.F et régler l'unité de mesure.
▶ Sélectionner uni.T et régler l'unité de mesure.

11.4.3 Valeur process pour OUT1 et OUT2

Pour les deux sorties, il est possible de sélectionner quelle valeur process doit être surveillée. Tous les autres réglages de paramètres se basent sur cette sélection.

Valeurs sélectionnables :

• FLOW : débit
  • TEMP : Température

Paramétrage au moyen des boutons de l'appareil : Valeur process OUT1 et OUT2

▶ Ouvrir le menu EF > OUTx.
▶ Sélectionner SELx et régler la valeur process pour la sortie OUTx.

11.4.4 Amortissement

La temporisation d'amortissement permet de supprimer les modifications soudaines de la valeur process.

La temporisation d'amortissement dAP permet de régler après combien de secondes le signal de sortie atteint 63 % de la valeur finale en cas de modification soudaine de la valeur mesurée. La temporisation d'amortissement réglée mène à une stabilisation des sorties de commutation, des sorties analogiques, de l'affichage et de la transmission de la valeur process via l'interface IO-Link.

La temporisation d'amortissement s'additionne au temps de réponse du capteur (Données techniques).

Les signaux UL et OL sont définis en considérant la temporisation d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.

Paramétrage au moyen des boutons de l'appareil : Amortissement des valeurs mesurées

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner dAP et régler la temporisation d'amortissement en secondes (valeur τ 63 %).

11.4.5 Polarité de sortie des sorties de commutation

Le paramètre P-n permet de régler la polarité des sorties.

Le réglage concerne les deux sorties de commutation.

• PnP : La sortie de commutation fonctionne en commutation positive.
• nPn : La sortie de commutation fonctionne en commutation négative.

Paramétrage au moyen des boutons de l'appareil : Polarité de sortie

▶ Sélectionner P-n et régler PnP ou nPn.

11.4.6 Suppression de faibles débits

Le paramètre LFC (Low flow cut-off) permet de supprimer de faibles débits. Un débit inférieur à la valeur LFC est considéré par le capteur comme nul (Q = 0).

La valeur LFC a des répercussions sur :

• L'affichage de valeur process pour le débit sur l'afficheur
- Le signal de commutation pour le débit
• Le signal analogique pour le débit
- Le signal de fréquence pour le débit
- La surveillance du volume consommé (signal de commutation ou d'impulsion pour le débit)
- La totalisation de la quantité consommée par le totalisateur.
- Les valeurs de la mémoire pour le débit minimal et maximal

Fig. 15: Suppression de faibles débits
+LFC : Débit minimum dans le sens positif du débit
-LFC : Débit minimum dans le sens négatif du débit
1 : Débit qui est considéré comme nul

Paramétrage au moyen des boutons de l'appareil : Suppression de faibles débits

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner LFC et régler la valeur limite en dessous de laquelle un débit est considéré comme nul.

11.4.7 Sens du débit

Le sens positif du débit peut être défini par l'utilisateur. Ce réglage a un effet sur les fonctions suivantes :

→ Surveillance du volume consommé (fonction totalisateur) ➕ 32.
→ Signal de commutation pour le sens du débit → 31.

Le sens positif du débit est marqué par une flèche sur l'appareil avec l'inscription « flow direction » (réglage usine). Le sens du débit peut être inversé via le paramètre Fdir :

Fdir	Sens du débit
+ Sens du	débit selon le réglage usine
- Sens du	débit contraire au réglage usine

Paramétrage au moyen des boutons de l'appareil : Sens du débit

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner Fdir et régler le sens du débit :

11.4.8 Calibrage

Le facteur de calibrage CGA est utilisé pour s'adapter au comportement du fluide utilisé la compensation de viscosité du capteur selon la température. Le facteur de calibrage influence la pente de la courbe caractéristique de la mesure du débit.

La modification de la pente de la courbe caractéristique est indiquée en %. Dans le réglage usine, CGA = 100 %. Après une modification, le calibrage peut être remis au réglage usine.

Fig. 16: Calibrage de la courbe caractéristique de mesure

1 : Facteur de calibrage CGA
2 : Valeur process
MW : Valeur mesurée
V0 : courbe caractéristique de mesure selon le réglage usine
V1 : courbe caractéristique de mesure 1 après calibrage
V2 : courbe caractéristique de mesure 2 après calibrage

Paramétrage au moyen des boutons de l'appareil : Calibrage

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner CGA et régler une valeur en pourcentage entre 60 et 140 % (100 % = calibrage usine).

11.4.9 Remise à zéro du totalisateur

Les totalisateurs Vol.1 et Vol.2 peuvent être remis à zéro de différentes façons :

Type de remise à zéro Paramètre
1. Remise à zéro manuelle • rTox = rES.T
2. Remise à zéro contrôlée en fonction du temps • rTox =	- ... h = heures- ... d = jours- ... w = semaines
3. Remise à zéro contrôlée par un signal externe • ou2 =	In.D• DIn2 :- +EDG = remise à zéro sur front montant- -EDG = remise à zéro sur front descendant-HIGH = remise à zéro selon signal haut- LOW = remise à zéro selon signal bas
4. Remise à zéro par débordement(plage d'affichage maximum atteinte)	• rTox = OFF

Le totalisateur Vol.L ne peut pas être remis à zéro.

Si le totalisateur Vol.1 est remis à zéro de l'une des manières mentionnées, alors la sortie est également remise à zéro dans le cas de la surveillance du volume consommé.

→ Signal de commutation du totalisateur → 33.

Paramétrage au moyen des boutons de l'appareil : Remise à zéro du totalisateur

1. Remise à zéro manuelle :

▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner rTox > Reset et régler Oui.
▷ Le totalisateur est remis à zéro.

2. Remise à zéro contrôlée en fonction du temps :

▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner rTox, puis régler la durée en semaines (w), jours (d) ou heures (h).
▷ Le totalisateur est remis à zéro automatiquement après la durée réglée.

3. Remise à zéro par un signal externe :

▶ Ouvrir le menu EF > OUT2.
▶ Sélectionner ou2 et régler l'entrée numérique : In.D.
▶ Sélectionner DIn2 et régler le signal de remise à zéro :

• HIGH : remise à zéro selon signal haut

- LOW : remise à zéro selon signal bas

• +EDG : remise à zéro sur front montant

- -EDG : remise à zéro sur front descendant

Le totalisateur Vol.1 est remis à zéro à la réception du signal de remise à zéro via la broche 2.

Une remise à zéro externe est possible uniquement pour le totalisateur Vol.1.

Le paramétrage pour DIn2 peut ultérieurement être modifié directement dans le menu principal.

4. Remise à zéro par débordement :

▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner rTox et régler OFF.
▷ Le totalisateur n'est remis à zéro que lorsque la plage d'affichage maximum de l'afficheur est dépassée.

11.4.10 Type de comptage des totalisateurs

Pour la totalisation du volume, les totalisateurs Vol.1 et Vol.2 tiennent compte du sens du débit. Le paramètre FProx permet de définir les types de comptage suivants :

FProx	Type de comptage
0+ Les valeurs de débit	négatives (en opposition au sens de débit marqué) ne sont pas considérées pour la totalisation.

FProx	Type de comptage
-0 Les valeurs de débit	positives (correspondant au sens de débit marqué) ne sont pas considérées pour la totalisation.
-+ Les valeurs de débit	négatives sont soustraites du volume consommé.
++ Toutes les valeurs de débit	débit sont totalisées indépendamment du sens du débit.

Tab. 1: Type de comptage des totalisateurs

Le type de comptage de Vol.L ne peut pas être réglé. Le Life Time Totalisator totalise tous les débits cumulés indépendamment du sens du débit.

Le type de comptage a un effet sur les signaux de sortie lors de la surveillance du volume consommé.

→ Surveillance du volume consommé (fonction totalisateur) → 32.

Fig. 17: Prise en compte du sens du débit pour la totalisation de la quantité consommée

+Q : sens positif du débit cumulé

-Q : sens négatif du débit cumulé

V : débit cumulé absolu (= total des débits négatif et positif)

1 : le débit passe au sens négatif

2 : le débit passe au sens positif

3 : débit pris en compte lors de la totalisation

Si le sens du débit est inversé, le débit minimum LFC est pris en compte : Suppression de faibles débits 42.

Paramétrage au moyen des boutons de l'appareil : Type de comptage des totalisateurs

▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner FPro1 et régler le type de comptage pour le totalisateur Vol.1.
▶ Sélectionner FPro2 et régler le type de comptage pour le totalisateur Vol.2.

11.4.11 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puissent être modifiés via les boutons sur l'appareil.

Réglage usine : non verrouillé.

Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage

Verrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur et simultanément pendant 10 s jusqu'à ce que Loc soit affiché.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur et simultanément pendant 10 s jusqu'à ce que uLoc soit affiché.

11.4.12 Remise à zéro de l'appareil (réinitialisation)

Il y a 2 manières de remettre l'appareil à zéro :

- APPL (réinitialisation de l'application) : Réinitialisation du paramétrage. Ce qui suit est réinitialisé : - tous les paramètres spécifiques à l'application qui ont été modifiés.

Si le stockage des données IO-Link est activé, cela déclenche une mise à jour des paramètres dans le maître. Cette opération réécrit sur l'appareil les paramètres configurés dans le maître. Une réinitialisation de l'application peut donc être inefficace.

- BtB (Back to box) : Rétablir le réglage usine. Ce qui suit est réinitialisé :

• tous les paramètres spécifiques à l'application qui ont été modifiés.
• Tous les paramètres d'identification de l'appareil pouvant être écrits, comme Marquage spécifique à l'application, Function Tag ou Location Tag.
• Paramètres de diagnostic, paramètres d'état, événements.

Après la remise à zéro Back to Box, le capteur suspend la communication et les opérations de mesure jusqu'à ce que la tension soit interrompue. Le stockage des données IO-Link n'est pas déclenché.

Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

Paramétrage au moyen des boutons de l'appareil : Remettre l'appareil à zéro

▶ Ouvrir le menu EF > rES.
▶ Sélectionner APPL ou BtB et régler Yes.

Seulement si BtB est sélectionné :

▶ Couper et rétablir l'alimentation en tension.
▷ L'appareil redémarre.

11.5 Afficheur

11.5.1 Langue de l'affichage

La langue utilisée par l'afficheur peut être réglée via le paramètre LanG.

Langues disponibles :

• DE : Allemand
• EN : Anglais
• ES : Espagnol
• FR : Français
- IT : Italien
• JP : Japonais
• KOR : Coréen
- PT : Portugais
• CN : Chinois

Paramétrage au moyen des boutons de l'appareil : Langue de l'affichage

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner LanG et régler la langue.

11.5.2 Rotation de l'afficheur

Le paramètre diS.R permet de basculer le texte sur l'afficheur dans le sens horaire pour une meilleure lisi-bilité.

Valeurs sélectionnables :

• 0° (non tourné)
· 90°
• 180°
• 270°

Paramétrage au moyen des boutons de l'appareil : Orientation de l'affichage

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner diS.R et régler l'angle de rotation de l'affichage.

11.5.3 Luminosité de l'afficheur :

La luminosité de l'afficheur peut être réglée via le paramètre diS.B.

Valeurs sélectionnables :

• 25 %
• 50 %
• 75 %
• 100 %
- OFF : mode d'économie d'énergie. En mode de fonctionnement, l'affichage est désactivé.

– Le réglage prend effet avec un délai de 30 secondes.

- Activation de l'affichage en appuyant sur n'importe quel bouton. Après 30 s d'inactivité, l'afficheur est à nouveau désactivé.

Lorsque l'afficheur est désactivé, les messages d'erreur sont indiqués via IO-Link et par la LED d'état de fonctionnement.

Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil > 64 °C : la luminosité est réduite à 25 %.

Température interne de l'appareil ≥ 90 °C : l'afficheur est désactivé.

Paramétrage au moyen des boutons de l'appareil : Luminosité de l'afficheur :

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner diS.B et régler la luminosité de l'affichage.

11.5.4 Fréquence de rafraîchissement de l'affichage

Le paramètre diS.U permet de régler la fréquence de rafraîchissement de l'affichage.

Valeurs sélectionnables :

• d1 : rapide
• d2 : moyenne
• d3 : lente

Paramétrage au moyen des boutons de l'appareil : Fréquence de rafraîchissement de l'affichage

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner diS.U et régler la fréquence de rafraîchissement.

11.5.5 Agencement de l'affichage

Le paramètre diS.Lpermet de sélectionner quelles valeurs process sont indiquées par défaut sur l'afficheur.

Valeurs sélectionnables :

• L1 : valeur process actuelle pour le débit

• L2.Temp : valeur process actuelle pour le débit et la température
• L2.Totl : valeur process actuelle pour le débit, le totalisateur Vol.1
• L3 : valeur process actuelle pour le débit, la température et le totalisateur Vol.1
• L4 : valeur process actuelle pour le débit, la température et le totalisateur Vol.1 et qualité du signal

L1

L2.Tem

L2.Totl

L3

L4

Fig. 18: Agencements sélectionnables

Paramétrage au moyen des boutons de l'appareil : Agencement de l'affichage

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner diS.L et régler l'agencement.

11.5.6 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être réglée via le paramètre coL.x :

• coL.F : couleur des caractères pour le débit
• coL.T : couleur des caractères pour la température
• coL.V : couleur des caractères pour le totalisateur Vol.1

11.5.6.1 Sélection de couleur permanente

La couleur des caractères est définie en permanence :

• coL.x = bk/wh : couleur des caractères blanc
• coL.x = red : couleur des caractères rouge
• coL.x = green : couleur des caractères vert
• coL.x = yellow : couleur des caractères jaune

L1

L2.Tem

L2.Totl

L3

L4

Fig. 19: Réglage des couleurs permanent. Exemple : coL.F = bk/wh; coL.T = green; coL.V = yellow, Représentation de tous les agencements de l'affichage → 48

11.5.6.2 Changement de couleur en fonction des limites qui peuvent être définies librement

Si la valeur mesurée se situe dans les limites cFL.x...cFH.x, le suivant s'applique en fonction des paramètres sélectionnés :

• coL.x = r-cF : couleur des caractères rouge
• coL.x = G-cF : couleur des caractères vert

Fig. 20: Changement de couleur. Exemple : coL.F = r-cF ; coL.T = G-cF ; valeurs mesurées actuelles entre les valeurs limites.

Le changement de couleur n'est pas disponible pour l'affichage du totalisateur.

Les valeurs limites de la fenêtre sont sélectionnées librement dans l'étendue de mesure et sont indépendantes de la fonction de sortie :

• Débit : cFL.F = valeur limite inférieure ; cFH.F = valeur limite supérieure
  • Température : cFL.T = valeur limite inférieure ; cFH.T = valeur limite supérieure

Les paramètres cFL.x et cFH.x ne sont affichés dans le menu que si le réglage r-cF ou G-cF a été sélectionné pour coL.x.

Paramétrage au moyen des boutons de l'appareil : Réglage des couleurs de l'affichage

▶ Ouvrir le menu EF > DIS > COLR.
▶ Sélectionner coL.F et choisir la couleur des caractères pour la valeur de débit :
• Couleur : bk/wh, red, green, yellow
- Changement de couleur : r-cF, G-cF

Lors du réglage du changement de couleur avec cFH.F et cFL.F, régler les valeurs limites supérieure et inférieure pour le débit.

▶ Sélectionner coL.T et choisir la couleur des caractères pour la valeur de température :
• Couleur : bk/wh, red, green, yellow
- Changement de couleur : r-cF, G-cF

Lors du réglage du changement de couleur avec cFH.T et cFL.T, régler les valeurs limites supérieure et inférieure pour la température.

▶ Sélectionner coL.V et choisir la couleur des caractères pour la valeur du totalisateur :

11.6 Fonctions de diagnostic et de service

11.6.1 Informations sur l'appareil

Certaines informations non modifiables concernant l'appareil sont sauvegardées sur l'appareil. En font partie :

• Nom du produit
  • ID produit
• Numéro de série
• Révision du matériel
• Révision du logiciel

En outre, avec un logiciel de paramétrage approprié d'autres marquages peuvent être attribués à l'appareil via l'interface IO-Link, ils sont librement définissable avec une longueur maximale de 32 caractères. En font partie :

• Marquage spécifique à l'application
- Function Tag :
- Location Tag :

Lecture via les boutons de l'appareil : Informations sur l'appareil

▶ Ouvrir le menu EF > d.InF.
▶ Lire les informations sur l'appareil.

11.6.2 Localisation optique

Le capteur peut être localisé à distance sur le site via l'interface IO-Link.

Cette fonction n'est disponible que via l'interface IO-Link.

Lors de l'exécution de la commande via l'interface IO-Link, les LED d'état de commutation clignotent et l'indication « IO-Link » clignote à l'afficheur.

Désactiver la fonction via IO-Link ou en appuyant sur n'importe quel bouton de l'appareil.

11.6.3 LED d'état de fonctionnement

L'appareil est équipé d'une LED d'état de fonctionnement qui indique les dérives du fonctionnement normal (= cas de diagnostic) par un signal de couleur.

La fonction de la LED d'état de fonctionnement est réglable :

LED.M	LED d’état de fonctionnement
On La LED est allumée en permanence :	en vert en mode de fonctionnement normal, en bleu ou rouge en cas de diagnostic.
OFF La LED est éteinte en permanence.
Noti La LED est allumée/clignote seulement en cas de diagnostic, en bleu ou rouge.

Les cas de diagnostic comprennent :

- faible qualité de signal ou pas de qualité de signal. Voir également :

- Qualité du signal → 53.

- Messages d'avertissement ou d'erreur. Voir également :

- Messages d'alarme 56

- Messages d'erreur ➕ 57

Paramétrage au moyen des boutons de l'appareil : LED d'état de fonctionnement

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner LED.M et régler la LED d'état de fonctionnement.

11.6.4 Lire les valeurs des totalisateurs

Pour les totalisateurs Vol.1 et Vol.2, les valeurs suivantes peuvent être lues à tout moment :

• Débit cumulé actuel (= volume consommé depuis la dernière remise à zéro).
  • Volume consommé avant la dernière remise à zéro.
• Temps en minutes depuis la dernière remise à zéro.

Pour le totalisateur Vol.L, les valeurs suivantes, déterminées sur l'ensemble de la durée de fonctionnement, peuvent être lues à tout moment :

• Débit cumulé dans le sens préféré (= sens positif de débit).
• Débit cumulé dans le sens non préféré (= sens négatif de débit).

Lecture via les boutons de l'appareil : Valeurs des totalisateurs

▶ Ouvrir le menu EF > TOTL.
▶ Sélectionner Vol.x et lire les valeurs de consommation.

11.6.5 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.

Valeurs sélectionnables :

• Lo.F : Mémoire valeur minimum pour le débit
  • Hi.F : Mémoire valeur maximum pour le débit
• Lo.T : Mémoire valeur minimum pour la température
  • Hi.T : Mémoire valeur maximum pour la température

Les valeurs sauvegardées ne peuvent être réinitialisées que via l'interface IO-Link.

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

Lecture via les boutons de l'appareil : Mémoire

▶ Ouvrir le menu EF > DIAG.
▶ Lire la valeur pour la valeur process minimale et maximale.

11.6.6 Compteur horaire

L'appareil sauvegarde les heures de fonctionnement depuis la première mise en service.

La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.

Le compteur ne peut pas être remis à zéro.

Lecture via les boutons de l'appareil : Heures de fonctionnement

▶ Ouvrir le menu EF > DIAG.
▶ Sélectionner Heures de fonctionnement et lire la valeur.

11.6.7 Température interne

Le capteur mesure la température interne de l'appareil.

La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.

Une température interne élevée est signalée comme suit par l'appareil :

• Message d'avertissement via la LED d'état de fonctionnement.
• Réduction de la luminosité ou désactivation de l'afficheur.

Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil > 64 °C : la luminosité est réduite à 25 %.

Température interne de l'appareil ≥ 90 °C : l'afficheur est désactivé.

Lecture via les boutons de l'appareil : Température interne

▶ Ouvrir le menu EF > DIAG.
▶ Sélectionner Température interne et lire la valeur.

11.6.8 Qualité du signal

La qualité du signal du capteur peut être affectée par des irrégularités dans le fluide (par exemple fortes turbulences, bulles d'air, particules ou dépôts).

L'appareil détecte la qualité du signal selon trois degrés :

Qualité du signal Explication LED d’état de fonctionnement
Normal	L’appareil fonctionne sans restrictions (mode de fonctionnement normal).	allumée en vert
Faible	La qualité du signal est perturbée, l’appareil reste tou-tefois dans la spécification.	allumée en bleu
Pas de signal	Pas de fluide présent ou le signal ne peut pas être éta-bli.	clignote en rouge

La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.

En outre, la qualité du signal peut aussi être indiquée via un signal de commutation et/ou un signal de couleur de la LED. Voir également :

• Signal de commutation pour la qualité du signal → 32
  • LED d'état de fonctionnement → 51

Lecture via les boutons de l'appareil : Qualité du signal

▶ Ouvrir le menu EF > DIAG.
▶ SélectionnerQualité du signal et lire la valeur.

11.6.9 Simulation

Cette fonction simule des valeurs process ou des états d'erreur et permet de vérifier le comportement correspondant du capteur.

La durée de la simulation est réglable : 1 à 60 minutes.

Les valeurs suivantes peuvent être simulées :

• Valeurs process pour le débit et la température
• Valeurs process hors de l'étendue de mesure (cr.UL, UL, OL, cr.OL)
• La quantité consommée par le totalisateur Vol.1 en tenant compte du type de comptage réglé

Pendant la simulation, il est à noter :

• La ligne de titre de l'afficheur indique que la simulation est active.
• Les valeurs simulées s'affichent sur l'afficheur :

– Valeurs process ou événements simulés (par ex. UL) pour le débit et la température.

- Totalisateur simulé Vol.1. Le totalisateur démarre à 0.

• La LED d'état de fonctionnement s'allume en fonction des valeurs simulées : Vert en fonctionnement normal, rouge clignotant en cas de valeurs mesurées hors de la plage de mesure.
• Les LED d'état de commutation s'allumen en fonction des valeurs simulées et de la configuration de sortie réglée.
• Les valeurs initiales du totalisateur restent enregistrées sans modification. Un débit réel pendant la simulation n'est pas compté.
• L'affichage ne montre pas les messages d'avertissement et de défaut de l'application réelle actuelle.

Si la simulation est activée via IO-Link, elle ne peut être terminée que via IO-Link. En cas de tentative de terminer la simulation via les boutons de l'appareil, a s'affiche.

Paramétrage au moyen des boutons de l'appareil : Simulation

▶ Ouvrir le menu EF > SIM.
▶ Sélectionner S.FLW et régler la valeur de débit à simuler.
▶ Sélectionner S.TMP et régler la valeur de température à simuler.

▶ Sélectionner S.Tim et régler la durée de la simulation en minutes.
▶ Sélectionner S.On et régler la fonction :

- On : La simulation commence. Les valeurs sont simulées pendant la durée réglée sous S.Tim. Annulation avec n'importe quel bouton.

12 Correction du défaut

L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'état sont classifiés selon la recommandation Namur NE107.

Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.

Des messages d'avertissement et d'erreur sont aussi indiqués comme suit par l'appareil :

- Signal de commutation si OUT1 ou OUT2 est utilisée comme sortie de diagnostic.

Voir également Signal de commutation pour le diagnostic ➞ 30.

- Signal de couleur de la LED d'état de fonctionnement

Voir également : LED d'état de fonctionnement ➞ 51.

En cas de défaillance de la valeur de température mesurée, la valeur de processus pour le débit est toujours disponible.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface

→ IO-Link sur documentation.ifm.com.

12.1 Messages d'alarme

Indication sur l'afficheur Affichage LED	Problème / marche à suivre
• Affichage désactivé • LED d'état de fonctionnement : éteinte• LED d'état de communication : éteintes	• Tension d'alimentation trop basse.► Vérifier la tension d'alimentation.• Affichage désactivé.► Vérifier si le réglage diS.B = OFF et modifier éventuellement le réglage.• LED d'état de fonctionnement désactivée.► Vérifier si le réglage LED.M = OFF et modifier éventuellement le réglage.
• Affichage désactivé • LED d'état de fonctionnement : clignote en rouge	Température interne de l'appareil trop élevée.► Refroidir l'appareil.
• Ligne de titre : Court-circuit OUT1/OUT2• Ligne des valeurs process : ---	• LED d'état de fonctionnement : clignote en rouge• LED d'état de communication : clignote rapidement en jaune	Court-circuit des deux sorties.► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1 et OUT2.
• Ligne de titre : Court-circuit OUT1• Ligne des valeurs process : ---	• LED d'état de fonctionnement : clignote en rouge• LED1 d'état de commutation : clignote rapidement en jaune	Court-circuit de la sortie 1.► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1.
• Ligne de titre : Court-circuit OUT2• Ligne des valeurs process : ---	• LED d'état de fonctionnement : clignote en rouge• LED2 d'état de commutation : clignote rapidement en jaune	Court-circuit de la sortie 2.► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT2.
• Ligne de titre : Limite inférieure• Ligne des valeurs process : UL	• LED d'état de fonctionnement : clignote en rouge	Plage d'affichage non atteinte.► Vérifier l'étendue de mesure.
• Ligne de titre : Limite supérieure• Ligne des valeurs process : OL	• LED d'état de fonctionnement : clignote en rouge	Plage d'affichage dépassée.► Vérifier l'étendue de mesure.
• Ligne de titre : Override actif• Ligne des valeurs process : ---	• LED d'état de fonctionnement : clignote en rouge	Une valeur process diffère de la valeur mesurée. PV est réglé sur « 0 », tandis que le bit Override est mis en PDOut.► Désactiver PDOut Override.
• Ligne de titre : Qualité signal faible• Ligne des valeurs process : LOW	• LED d'état de fonctionnement : allumée en bleu	Qualité signal faible.► Démonter l'appareil et y vérifier la présence de dépôts.► Vérifier la présence d'influences perturbant l'application (bulles d'air/particules).
• Ligne de titre : ▲• Ligne des valeurs process : IO-Link	• LED d'état de communication : clignote rapidement en jaune	La fonction IO-Link pour l'identification optique de l'appareil est active.► Désactiver la fonction IO-Link.
• Ligne de titre : Simulation• Ligne des valeurs process : ---	• LED d'état de fonctionnement : allumée en vert	Simulation active.► Mettre fin à la simulation.
• Ligne de titre : Verrouillage via boutons.• Ligne des valeurs process : ----		Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée.► Déverrouiller l'appareil à l'aide des boutons.
• Ligne de titre : Verrouillage via système• Ligne des valeurs process : ---		Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée.► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
• Ligne de titre : Verrouillage via communication• Ligne des valeurs process : ---		Le paramétrage via les boutons est bloqué, le paramétrage via la communication IO-Link est actif.► Terminer le paramétrage via la communication IO-Link.

En cas de défaut les sorties se comportent selon le réglage FOU = OU. Exception : Court-circuit.

12.2 Messages d'erreur

Indication sur l'afficheur Affichage LED	Problème / marche à suivre
• Ligne de titre : Défaut du matériel• Ligne des valeurs process : ERROR• Ligne de titre : Défaut de signal• Ligne des valeurs process : NO SIGNAL	• LED d'état de fonctionnement : allumée en rouge• LED d'état de fonctionnement : clignote en rouge	Appareil défectueux / mauvais fonctionnement.► Remplacer l'appareil.Pas de fluide présent ou qualité du signal trop faible en raison de perturbations dans la longueur de mesure.► Vérifier si du fluide se trouve dans le tube du capteur.► Démonter l'appareil et vérifier la présence de dépôts.► Vérifier la présence d'influences perturbant l'application (bulles d'air/particules).
• Ligne de titre : Défaut de paramètre• Ligne des valeurs process : PARA	• LED d'état de fonctionnement : clignote en rouge	Paramétrage en dehors de la plage valable.► Vérifier le paramétrage.
• Ligne de titre : Limite supérieure crit.• Ligne des valeurs process : cr.OL	• LED d'état de fonctionnement : clignote en rouge	Plage de détection dépassée.► Vérifier l'étendue de mesure.
• Ligne de titre : Limite inférieure crit.• Ligne des valeurs process : cr.UL	• LED d'état de fonctionnement : clignote en rouge	Plage de détection non atteinte.► Vérifier l'étendue de mesure.

En cas d'erreur, les sorties se comportent selon leur réglage sous FOU.

13 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

14 Réglages usine

Para-mètre	SU2020	SU2021 SU2621	SU6020	SU6021 SU6621	SU7020	SU7021 SU7621	SU8020	SU8021 SU8621	SU9020	SU9021
SP1 / FH1	200 l/min	52,83 gal/min	13 l/min	3,43 gal/min	15 l/min	3,96 gal/min	48 l/min	12,68 gal/min	55 l/min	14,53 gal/min
rP1 / FL1	189,6 l/min	50,09 gal/min	12,3 l/min	3,26 gal/min	14,2 l/min	3,76 gal/min	45,5 l/min	12,02 gal/min	52,1 l/min	13,77 gal/min
SP2 / FH2	400 l/min	105,67 gal/min	26 l/min	6,87 gal/min	30 l/min	7,93 gal/min	96 l/min	25,36 gal/min	110 l/min	29,06 gal/min
rP2 / FL2	389,6 l/min	102,92 gal/min	25,3 l/min	6,69 gal/min	29,2 l/min	7,72 gal/min	93,5 l/min	24,7 gal/min	107,1 l/min	28,3 gal/min
FSP1	-20 °C -4 °C	-20 °C -4 °C	-20 °C -4 °C	-20 °C -4 °C	-20 °C -4 °C	-20 °C -4 °C
FEP1	1000 l/min	264,17 gal/min	65 l/min	17,17 gal/min	75 l/min	19,81 gal/min	240 l/min	63,4 gal/min	275 l/min	72,65 gal/min
FrP1	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz	1000 Hz
ImPS1	0,1 L 0,1	gal 0,1 L 0,1	gal 0,1 L	0,1 gal 0,1	L 0,1 gal	0,1 L 0,1 gal
ImPR1	YES YES	YES YES	YES YES	YES YES	YES YES
ImPS2	0,1 L 0,1	gal 0,1 L 0,1	gal 0,1 L	0,1 gal 0,1	L 0,1 gal	0,1 L 0,1 gal
ImPR2	YES YES	YES YES	YES YES	YES YES	YES YES
ASP2	0 l/min 0 gal/min	gal/min	0 l/min 0 gal/min	gal/min	0 l/min 0 gal/min	gal/min	0 l/min 0 gal/min	gal/min	0 l/min 0 gal/min	gal/min
AEP2	1000 l/min	264,17 gal/min	65 l/min	17,17 gal/min	75 l/min	19,81 gal/min	240 l/min	63,4 gal/min	275 l/min	72,65 gal/min
Dln2	+EDG +EDG +EDG		+EDG +EDG +EDG +EDG +EDG			+EDG +EDG
SEL1	FLOW FLOW FLOW		FLOW FLOW FLOW			FLOW FLOW FLOW
ou1	HNO HNO HNO HNO HNO HNO HNO HNO HNO
dOU1	Fdir Fdir Fdir Fdir
FOU1	OFF OFF	OFF OFF	OFF OFF	OFF OFF	OFF OFF
SEL2	FLOW FLOW FLOW		FLOW FLOW FLOW			FLOW FLOW FLOW
ou2	I I I I I I I I I
dOU2	Fdir Fdir Fdir Fdir
FOU2	OFF OFF	OFF OFF	OFF OFF	OFF OFF	OFF OFF
uni.F	l/min	gal/min	l/min	gal/min	l/min	gal/min	l/min	gal/min	l/min	gal/min
uni.T	°C	°F	°C	°F	°C	°F	°C	°F	°C	°F
dAP	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s	0,6 s
P-n	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP	PnP
LFC	5 l/min	1,32 gal/min	0,5 l/min	0,13 gal/min	0,5 l/min	0,13 gal/min	1 l/min	0,26 gal/min	1 l/min	0,26 gal/min
Fdir	+	+	+	+	+	+	+	+	+	+
CGA	100 %	100 %	100 %	100 %	100 %	100 %	100 %	100 %	100 %	100 %
rTo1	OFF OFF	OFF OFF	OFF OFF	OFF OFF	OFF OFF
rTo2	OFF OFF	OFF OFF	OFF OFF	OFF OFF	OFF OFF
FPro1	0+	0+	0+	0+	0+	0+	0+	0+	0+	0+
FPro2	0+	0+	0+	0+	0+	0+	0+	0+	0+	0+
LanG	EN	EN	EN	EN	EN	EN	EN	EN	EN	EN
diS.L	L2.Totl	L2.Totl	L2.Totl	L2.Totl	L2.Totl	L2.Totl	L2.Totl	L2.Totl	L2.Totl	L2.Totl
diS.U	d3	d3	d3	d3	d3	d3	d3	d3	d3	d3
diS.R	0^ 0^ 0^	0^ 0^ 0^	0^ 0^
diS.B	75 % 75 %	75 % 75 %	75 % 75 %	75 % 75 %	75 % 75 %	75 %
col.F	bk/wh bk/	wh bk/wh	bk/wh bk/wh	bk/wh bk/wh	bk/wh bk/wh	bk/wh bk/wh
col.T	bk/wh bk/	wh bk/wh	bk/wh bk/wh	bk/wh bk/wh	bk/wh bk/wh	bk/wh bk/wh
col.V	bk/wh bk/	wh bk/wh	bk/wh bk/wh	bk/wh bk/wh	bk/wh bk/wh	bk/wh bk/wh
Mode LED	On On On	On On On	On On On	On On
S.FLW	500l/min	132,09gal/min	32,5l/min	8,59gal/min	37,5l/min	9,91gal/min	120l/min	31,7gal/min	137,5l/min	36,32gal/min
S.TMP	40 °C 104	°F 40 °C	104 °F 40 °C	104 °F 40 °C	104 °F 40 °C	104 °F 40 °C	104 °F 40 °C	104 °F
S.Tim	3 min 3 min	3 min 3 min	3 min 3 min	3 min 3 min	3 min 3 min	3 min 3 min
S.On	OFF OFF	OFF OFF	OFF OFF	OFF OFF	OFF OFF
Loc	uLoc uLoc	uLoc uLoc	uLoc uLoc	uLoc uLoc	uLoc uLoc
