Kraken 240 - Système de refroidissement de matériel informatique NZXT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de refroidissement liquide AIO (tout-en-un)
Marque	NZXT
Modèle	Kraken 240
Taille du radiateur	240 mm (double ventilateur)
Matériau du radiateur	Aluminium
Dimensions du radiateur (L x l x H)	275 x 123 x 30 mm
Type de pompe	Pompe à palettes, vitesse contrôlée par PWM
Vitesse de la pompe	800 – 2800 tr/min (± 10 %)
Connecteurs pompe	3 broches (PUMP) + SATA pour l'alimentation + USB 2.0 interne
Ventilateurs inclus	2 x NZXT F120P (pression statique)
Dimensions ventilateur	120 x 120 x 25 mm
Vitesse ventilateur	500 – 2000 tr/min (contrôle PWM)
Bruit ventilateur	~32 dB(A) max
Compatibilité socket Intel	LGA 1200, 115X, 1700
Compatibilité socket AMD	AM4, TR4 (avec support inclus)
Logiciel de contrôle	NZXT CAM (monitoring et personnalisation)
Écran de pompe	Oui, affichage orientable par incréments de 90°
Alimentation	SATA (pompe) + 4 broches PWM (ventilateurs)
Poids total estimé	1,5 kg
Garantie constructeur	6 ans
Conforme normes	CE, FCC Classe B, CAN ICES-003(B)

FOIRE AUX QUESTIONS - Kraken 240 NZXT

Quels sockets sont compatibles avec le NZXT Kraken 240 ?

Le Kraken 240 est compatible avec les sockets Intel LGA 1200, 115X et 1700, ainsi que les sockets AMD AM4 et TR4 (avec le support AMD fourni).

Comment installer les supports de maintien Intel et AMD ?

Pour Intel, utilisez les vis d'espacement adaptées (1200/115X ou 1700) et placez les curseurs de la platine aux positions correspondantes. Pour AMD, conservez la platine arrière d'origine, installez les manchons du bon côté (nom du socket vers le haut) et fixez les vis d'espacement.

Quelle est l'orientation recommandée des tubes de la pompe ?

Il est recommandé d'installer les tubes à la position 6 heures (vers le bas) pour faciliter le débit et la gestion des câbles. L'orientation de l'écran peut être ajustée par incréments de 90° via le logiciel NZXT CAM.

Quels câbles dois-je brancher sur la carte mère ?

Branchez le connecteur 3 broches de la pompe sur le header CPU_FAN ou AIO_PUMP de la carte mère. Branchez le connecteur USB sur un port USB 2.0 interne, et le câble SATA de la pompe sur une alimentation SATA.

Comment connecter les ventilateurs fournis ?

Utilisez le séparateur de ventilateur (splitter) fourni. Branchez chaque ventilateur MLI à une embase du séparateur, puis reliez le séparateur au connecteur ventilateur CPU de la carte mère.

Puis-je installer le radiateur avec les ventilateurs entre le radiateur et le boîtier ?

Oui. Dans ce cas, utilisez les vis de 30 mm et les rondelles fournies pour fixer les ventilateurs au radiateur. Pour fixer le radiateur au boîtier, utilisez les vis de 5 mm et les rondelles.

Que faire si la pompe ne s'allume pas ou que le PC ne détecte pas le Kraken ?

Vérifiez que le connecteur SATA est bien branché à une source d'alimentation, que le câble USB est connecté à un port USB 2.0 interne, et que le logiciel NZXT CAM est installé. Si nécessaire, désactivez la détection de panne de ventilateur dans le BIOS si le header CPU_FAN n'est pas utilisé.

Comment personnaliser l'affichage de la pompe ?

Installez le logiciel NZXT CAM, dans lequel vous pouvez choisir le thème, l'orientation de l'écran (0°, 90°, 180°, 270°) et les modes d'affichage (température, utilisation, etc.).

Quels sont les meilleures pratiques d'entretien ?

Le système est scellé et sans entretien. Pour la poussière, nettoyez le radiateur et les ventilateurs avec un pinceau ou de l'air comprimé. Évitez les liquides. NZXT recommande de ne pas démonter la pompe ou le radiateur.

Où télécharger NZXT CAM et obtenir de l'aide ?

Téléchargez le logiciel depuis nzxt.com/camapp. Pour toute question technique, contactez le support via [e-mail] avec votre preuve d'achat. Les pièces de rechange sont disponibles sur support.nzxt.com.

MODE D'EMPLOI Kraken 240 NZXT

A. Kraken 240 / 280 / 360
B. Support de maintien Intel (préinstallé)
C. Support de Maintien AMD
D. Platine arrrière Intel
E. Vis d'espacement pour interface de connexion Intel 1200/115X
F. Vis d'espacement pour interface de connexion Intel 1700
G.Vis d'espacement AMD
H. Manchon AMD à double sens
I. Vis pour ventilateur 30 mm UNC 6-32
J.Vis 5 mm UNC 6-32
K.Rondelle
L.Visa main

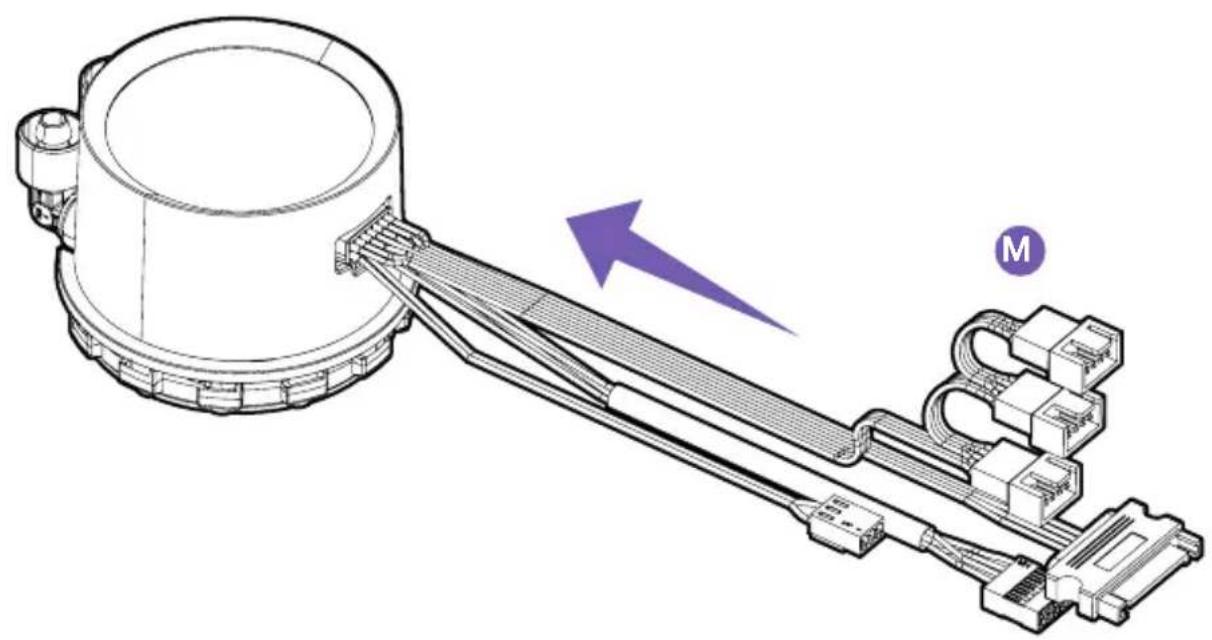

M. Kit de cablage de raccordement
N. Série F - Ventilateur à pression statique

M1. Connecteur de pompe 3 broches
M2. Connecteur d'alimentation SATA pour pompe
M3. Connecteur USB
M4. Séparateur pour ventilateur

Déplacez l'ensemble des quatre curseurs de la platine arrêté Intel vers :

• les emplacements les plus à l'extérieur pour l'interface de connexion 1200 / 115X
  les emplacements les plus a l'intérieur pour l'interface de connexion 1700

À l'avant de la carte mère, installez les quatre vis d'espacement de l'interface de connexion.

Orientez le tube de la pompe de maniere à l'adapter à votre configuration. Nous recommendons une installation avec les tubes à la position 6 heures. L'orientation de l'écran peut être modifiée par incrément de 90^ via NZXT CAM.

Placez la pompe avec le support de maintain dans le processeur. Assurez-vous que les vis d'espacement passent a travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

Retirez le support de maintainen AMD de série et conservez la platine arriere d'origine à l'arriere de la carte mère.

À l'avant de la carte mère, installe les manchons AMD Vérifie que tu utilisises le bon côte du manchon. En fonction de ton interface de connexion, place les manchons de sorte que le nom de l'interface de connexion soit orienté vers le haut.

À l'avant de la carte mère, installez les quatre vis d'espacement AMD.

卡德拉德. 4.2.1.3.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

1. Appuyez fermement sur le support de maintainen Intel en direction de la pompe et maintenez-le enfoncé.
2. Tournez le support de maintain Intel dans le sens des aiguilles d'une montre pour le détacher.
3. Tirez sur le support de maintainen Intel.

4. Suivez ces etapes dans le sens inverse pour installer le support de maintainen AMD sur la pompe.
   Pour l'interface de connexion TR4, installez le support de maintien TR4 AMD inclus à l'intérieur de la boite du processeur Threadripper.

5. Die Intel-Halterung kraftig in Richtung Pumpe schieben und damit gedrückt halten.

6. Zum Lösen Intel-Halterung gegen den Uhrzeigersinn drehen.

7. Intel-Halterung Herausziehen.

8. Zur Befestigung der AMD-Halterung an der Pumpe diese Schritte in umgekehrter Reihenfolge ausfuhren.

Orientez le tube de la pompe de maniere à l'adapter à votre configuration. Nous recommendons une installation avec les tubes à la position 6 heures. L'orientation de l'écran peut être modifiée par incrément de 90^ via NZXT CAM.

Placez la pompe avec le support de maintain dans le processeur. Assurez-vous que les vis d'espacement passent a travers les orifices du support et disposez les écrous moletés dans l'ordre illustré.

Note : Utilisez toujours les rondelles pour éviter les dommages.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le chassin, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm. Utilisez les vis et les rondelles pour boitier de 5 mm pour monter le radiateur.

Pour un montage dans lequel le ou les ventilateurs sont installés entre le radiateur et le chassis, veuillez utiliser les vis et les rondelles pour ventilateur de 30 mm.

邦贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

STEP1

Branchez le cable du ventilateur MLI à 4 broches à une embase ouverte sur le séparateur pour ventilateur.

Branchez le connecteur à 3 broches de la pompe à 3 broches au connecteur CPU_FAN AIO_PUMP à 4 broches de la carte mère.

Remarque : Il yous faudra peut-etre désactiver l'advertisement de panne des ventilateurs dans le BIOS de la carte mère si le connecteur CPU_FAN n'est pas utilisé.

Branchez le connecteur USB sur une embase USB 2.0 interne disponible sur la carte mère.

Branchez le cable d'alimentation SATA de la pompe sur un connecteur d'alimentation SATA disponible.

Aprés l'installation du Kraken, allumez votre PC et téléchargez puis installez le logiciel NZXT CAM pour activer le monitoring et le contrôle du kit de refroidissement : nzxt.com/camapp/

En tant qu'ecologiste et afin de protéger l'environnement, NZXT tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques etlectroniques, directive 2012/19/EU, prénant effet le 14 février 2014, que les produits électriques et electroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle.

Les fabricants de ces équipements seront obligés de récapuerer certains produits en fin de vie.

NZXT prenda en compte cette exigence relative au retard des produits en fin de vie au sein de la communauté europeenne. Par consequent vous pouvez returner localement ces matériels dans lespoints de collecte.

Canada

Cet appeil numérique de la classe B respecte toutes les exigences du Reglement sur le matériel brouilieur du Canada.

CANICES-003(B)/NMB-003(B)

FCC

Si vous avez des questions ou des problemes avec le produit NZXT que vous avez achete, n'hesitez pas a contacter [e-mail] avec une description détaillée de votre problème et votre preue d'achat.

Vous pouvez aussi commander des pieces de remplacement auprès support.nzxt.com.

Pour les commentaires et les suggestions, envoyez un email à notre équipe de design, dé[e-mail].
