TXB302 - Module électronique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module d'entrées universel
Nombre d'entrées	2
Marque	Hager
Modèle	TXB302
Catégorie	Module électronique
Dimensions (L x l x H)	45 x 45 x 20 mm
Poids	50 g
Alimentation	24 V DC via bus KNX
Consommation	< 10 mA
Fonctions principales	Acquisition de signaux de boutons poussoirs, interrupteurs ou automatismes conventionnels ; transmission sur bus KNX ; adressage physique
Indication de présence bus	Voyant LED intégré
Type de montage	À encastrer dans boîte de diamètre 60 mm
Protocole	KNX
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Installation par un électricien qualifié. Respecter les normes électriques en vigueur.
Pièces détachées et réparabilité	Module non réparable, aucune pièce détachée disponible.
Informations générales	Garantie 2 ans. Fabriqué par Hager. Utilisable en Europe et en Suisse.

FOIRE AUX QUESTIONS - TXB302 HAGER

Comment réaliser l'adressage physique du module TXB302 ?

Effectuez un appui court (moins de 2 secondes) sur le bouton poussoir d'adressage physique. Le voyant s'allume pour confirmer la présence du bus et l'adressage.

Quelle est l'alimentation électrique du TXB302 ?

Le module est alimenté directement par le bus KNX en 24 V DC. Aucune alimentation externe supplémentaire n'est nécessaire.

Peut-on utiliser le TXB302 avec des interrupteurs classiques ?

Oui, le module permet d'interfacer des contacts libres de potentiel (boutons poussoirs, interrupteurs, automatismes) avec le bus KNX.

Combien d'entrées possède le TXB302 ?

Le TXB302 est un module à 2 entrées. Pour 4 entrées, référez-vous au modèle TXB304.

Quelles sont les dimensions du module ?

Les dimensions approximatives sont de 45 x 45 x 20 mm, conçu pour s'encastrer dans une boîte de diamètre 60 mm.

Comment vérifier la présence du bus ?

Appuyez brièvement sur le bouton poussoir d'adressage ; si le voyant s'allume, le bus est présent et le module est sous tension.

Le TXB302 est-il compatible avec tous les systèmes KNX ?

Oui, le module est conçu pour fonctionner sur un bus KNX standard. Il est certifié KNX et interopérable avec d'autres appareils KNX.

Quel type de montage est requis ?

Le module se monte à encastrer dans une boîte de raccordement de diamètre 60 mm. Il est prévu pour une installation fixe.

Comment nettoyer le module TXB302 ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants, alcool ou produits abrasifs qui pourraient endommager le boîtier.

Que faire si le voyant ne s'allume pas lors de l'adressage ?

Vérifiez la connexion au bus KNX et la polarité. Si le problème persiste, contactez un électricien qualifié ou le service technique Hager.

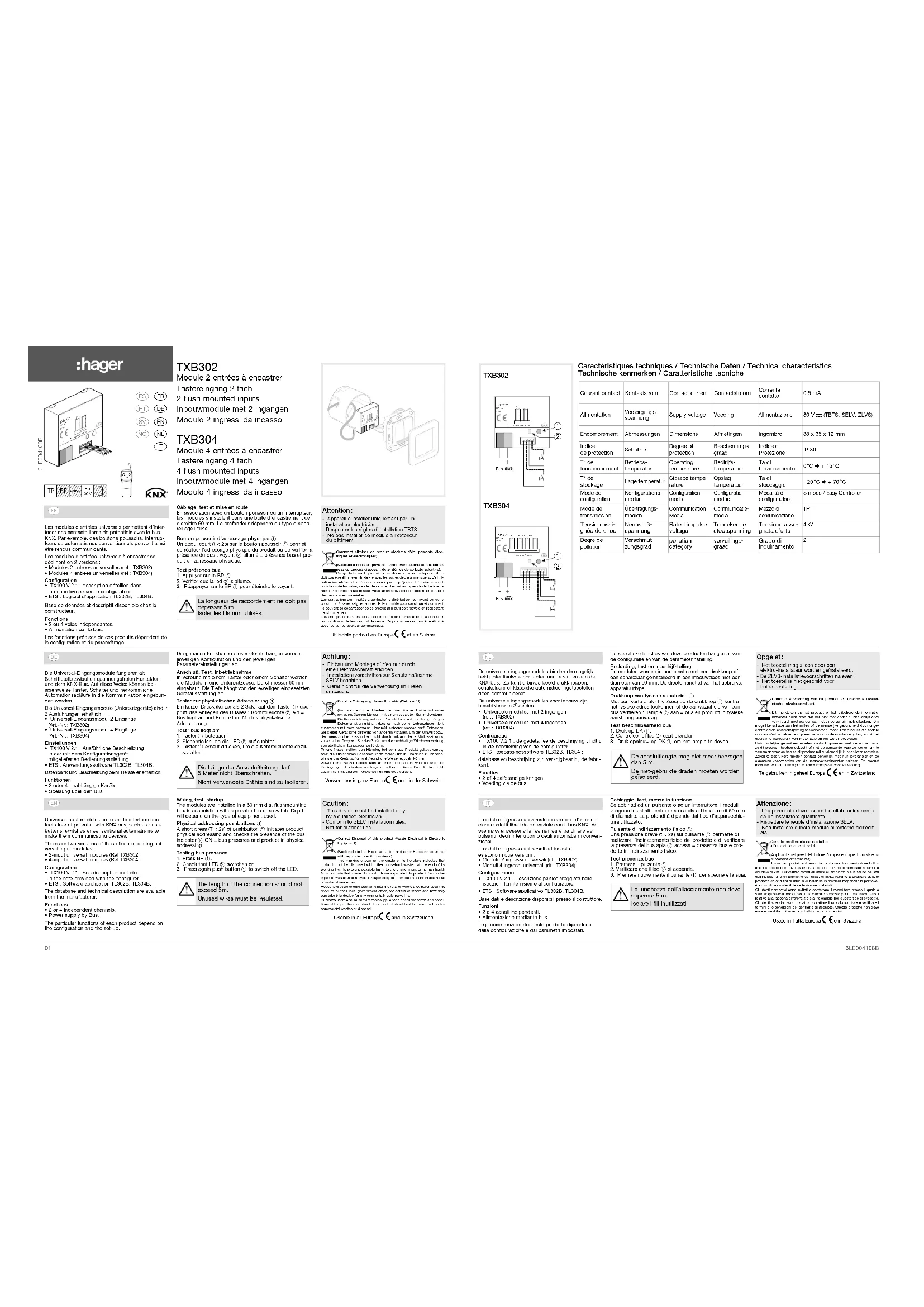

MODE D'EMPLOI TXB302 HAGER

Les minutiers d'entrees universals permetten d'intérifier des contacts liens de patentsels avec la bus KN8. Par exemple, des boutons parasons, interruptedes ou automatismes conventionnels peuvent ainsi être rendus communicants.
Les modules d'entrees universels à encaîtrer ce divirant ou 2 minutes
- Mod. (No 2 months previous year: TXB302)
• MC1. Has 4 months in Switzerland (yr = 12 EUR) Geolmurechen
- TX100V21 : description details date
• FTS. L'orient d'application T1302B, T1304B
Rise de dorrises et nasciatit' disponible chez is
constructeur.
Fonctions
• 28,14 voies inéparcainse. • Alimentation par le bus.
Les fonctiona précises de ces produits dépendant de la configuration et du paramétrage.

Module 2 entrées à encastrer

Module 4 entrées à encastrer

En association avec un boulon poussoir ou un imaniéneur, les modules d'insalient dans une boide d'encastrement du certaine 60 nm. La prolondeur répèrdes du type d'unouressibles utives.

Bouton poussar d'adressage physique

Un appui court (it < 25) sur le bouton pousser (1) permet de réaliser l'adressage physique du produit ou de ventier la présence du bue : voyant (2) allume = présence bue et produit au adressage physique

Test présence bus

1. Appuyer sur la BP (3).

2. Venter que is 150 g. Sahrums.

3. Hapervue sur la BIR (1) pour

4. Hesppchi et al 15-EP-17 peci clemente is vayali.

- D'Ala### H###H### ## 2 F###j###, incl.: [06332]

- Universiteit in

(ref.:TXB334)

Conflouratie

Hanaola e ostrada total des équés de la 2016 est.

Utilisable en Europa (€) on Suisse

2023年1月1日

Atenção
