Type de produit	Module électronique pour câblage structuré
Marque	Hager
Modèle	SL200559079011
Dimensions (approx.)	50 x 50 x 25 mm
Poids (approx.)	100 g
Alimentation	Aucune (passif)
Fonctions principales	Connexion et répartition pour câblages structurés, conforme aux normes EN 50173-1 et IEC 60603-7-5
Type de connecteur	RJ45
Nombre de ports	1
Catégorie	Catégorie 6 (compatible)
Code couleur	T568A et T568B
Normes	EN 50173-1, IEC 60603-7-5
Entretien et nettoyage	Éviter les contraintes mécaniques sur les contacts lors du branchement/débranchement. Nettoyer avec un chiffon sec.
Sécurité	Utiliser uniquement des câbles et connecteurs conformes aux normes EN/IEC. Ne pas tirer sur le câble pour débrancher.
Pièces détachées et réparabilité	Aucune pièce remplaçable ; module non réparable.
Garantie	Perdue si utilisation de composants non conformes aux normes.
Informations générales	Module électronique Hager pour câblage structuré. Notice disponible en téléchargement PDF.

FOIRE AUX QUESTIONS - SL200559079011 HAGER

Quelles sont les normes respectées par ce module ?

Le module est conforme aux normes EN 50173-1 et IEC 60603-7-5 pour les câblages structurés.

Comment câbler selon le code T568A ?

Pour T568A, les paires sont : blanc/vert (broche 1), vert (2), blanc/orange (3), bleu (4), blanc/bleu (5), orange (6), blanc/marron (7), marron (8). Consultez le tableau dans la notice.

Quelles sont les conséquences d'un câblage non conforme ?

L'utilisation de câbles ou connecteurs non conformes aux normes entraîne la perte de la garantie pour tous les produits Hager installés.

Puis-je utiliser des câbles non certifiés ?

Non, le fournisseur doit certifier que les câbles et connecteurs répondent aux normes EN/IEC. Tout écart annule la garantie.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord la conformité du câblage et l'absence de contraintes mécaniques. Si le problème persiste, consultez la notice ou contactez le support Hager.

Comment éviter les contraintes mécaniques sur les contacts ?

Ne tirez jamais sur le câble pour débrancher le connecteur. Enfichage et désenfichage doivent se faire droit, sans mouvement vers le bas, le haut ou latéral.

Quels outils sont nécessaires pour l'installation ?

Un outil de pince à sertir RJ45 et un testeur de câblage sont recommandés pour garantir des connexions conformes.

Ce module est-il compatible avec tous les câbles RJ45 ?

Il est compatible avec les câbles répondant aux normes EN/IEC. Utiliser des câbles non conformes peut entraîner des pertes de performance et annuler la garantie.

Quelle est la différence entre T568A et T568B ?

Les deux standards diffèrent par l'ordre des paires orange et verte. Le T568A est plus courant en Europe, tandis que le T568B est souvent utilisé aux États-Unis. Les deux sont acceptés.

Comment entretenir le module ?

Nettoyez le module avec un chiffon sec et non abrasif. Évitez tout contact avec des liquides. Assurez-vous que les contacts ne soient pas soumis à des contraintes mécaniques.

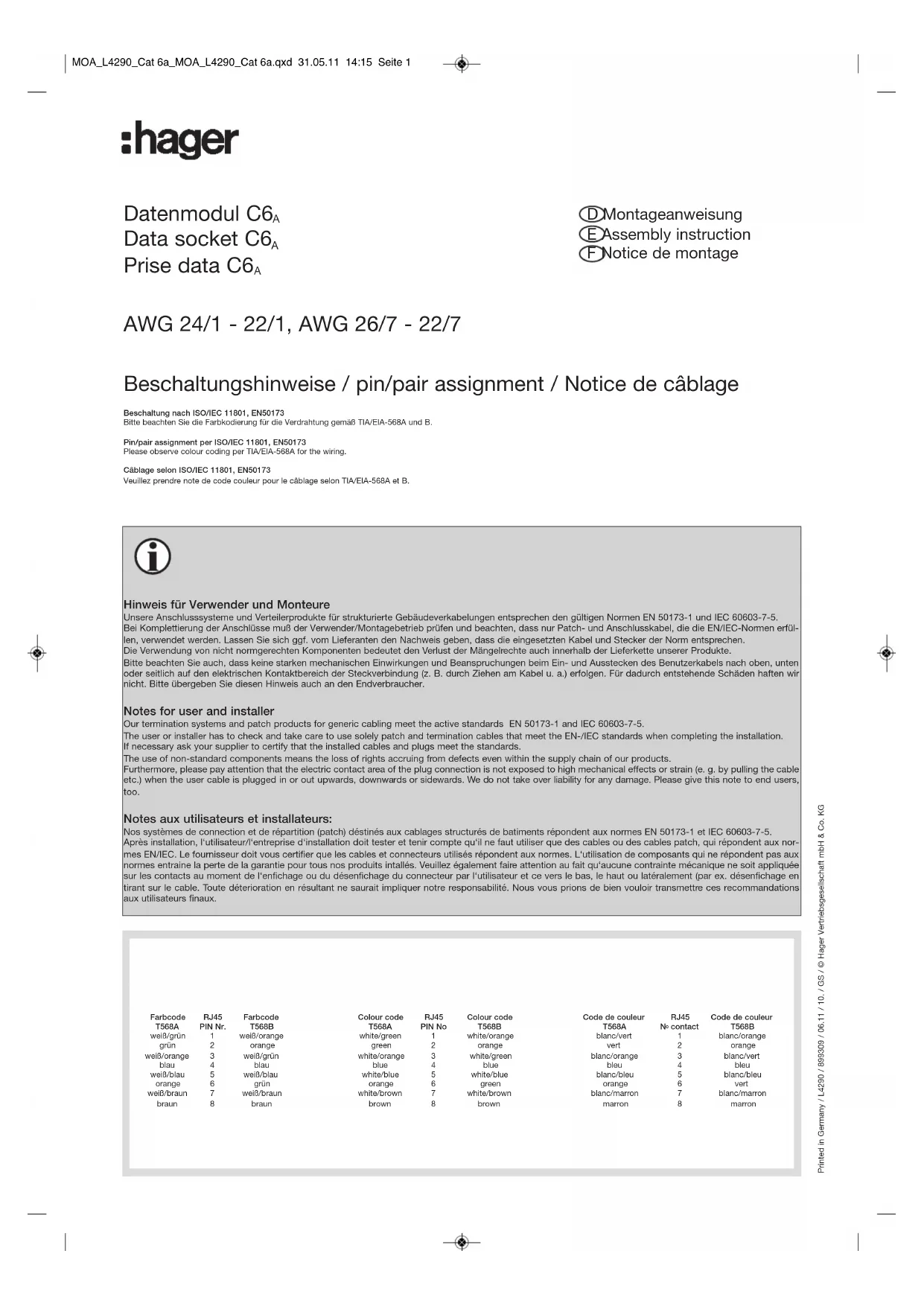

MODE D'EMPLOI SL200559079011 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

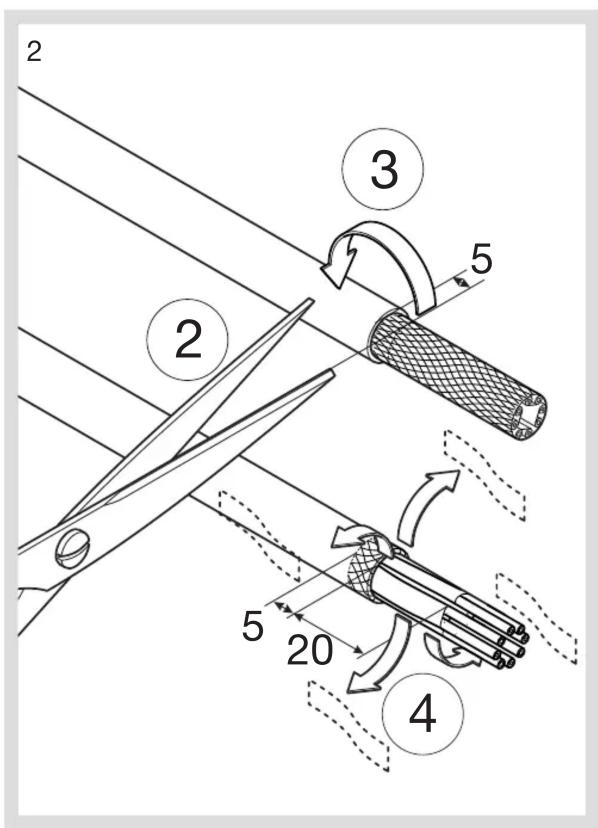

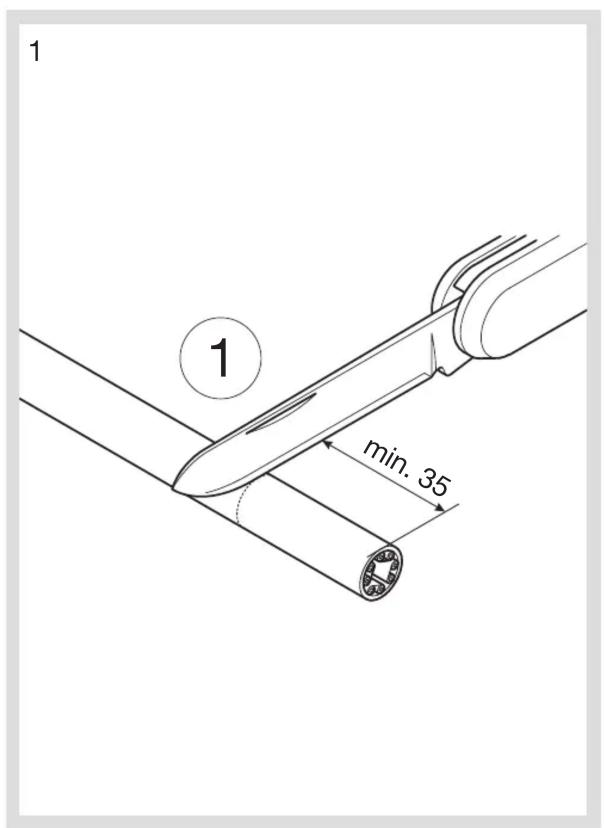

Kabelkonfektion / cable-joint / Preparation du câble

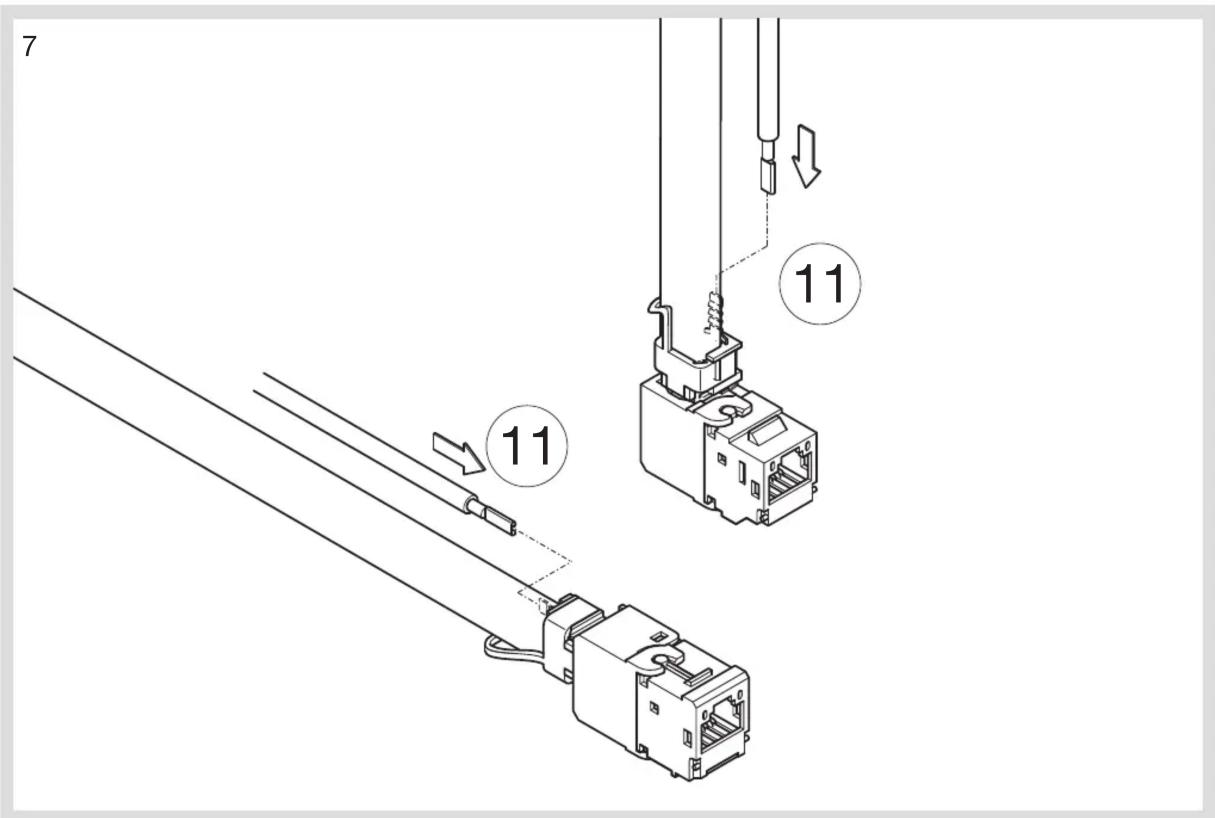

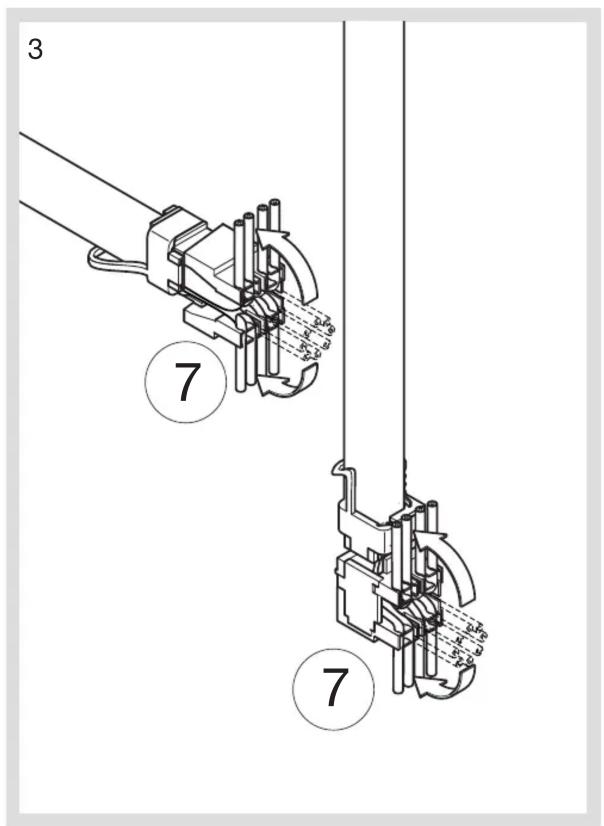

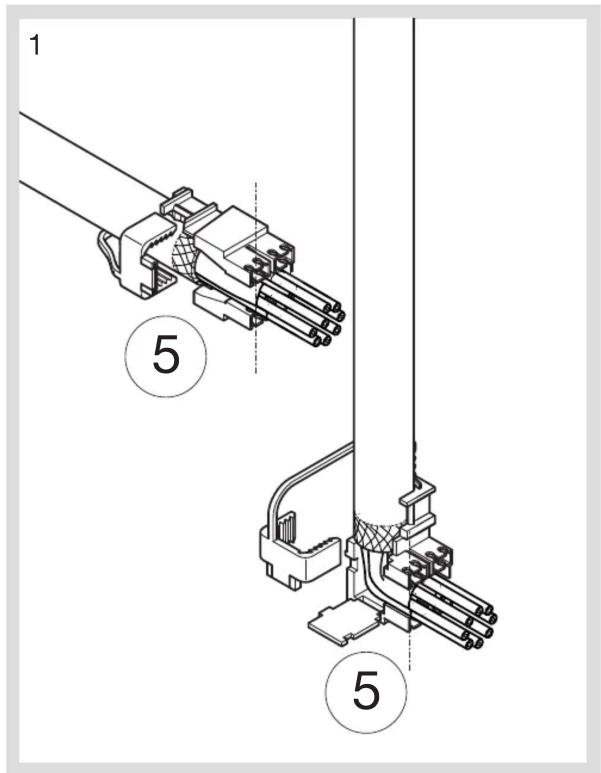

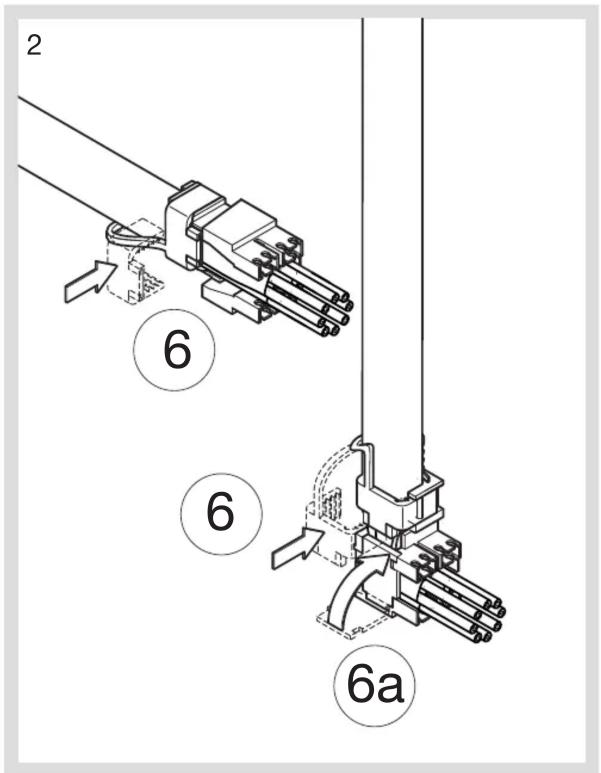

Montage / connection / Montage

:hager

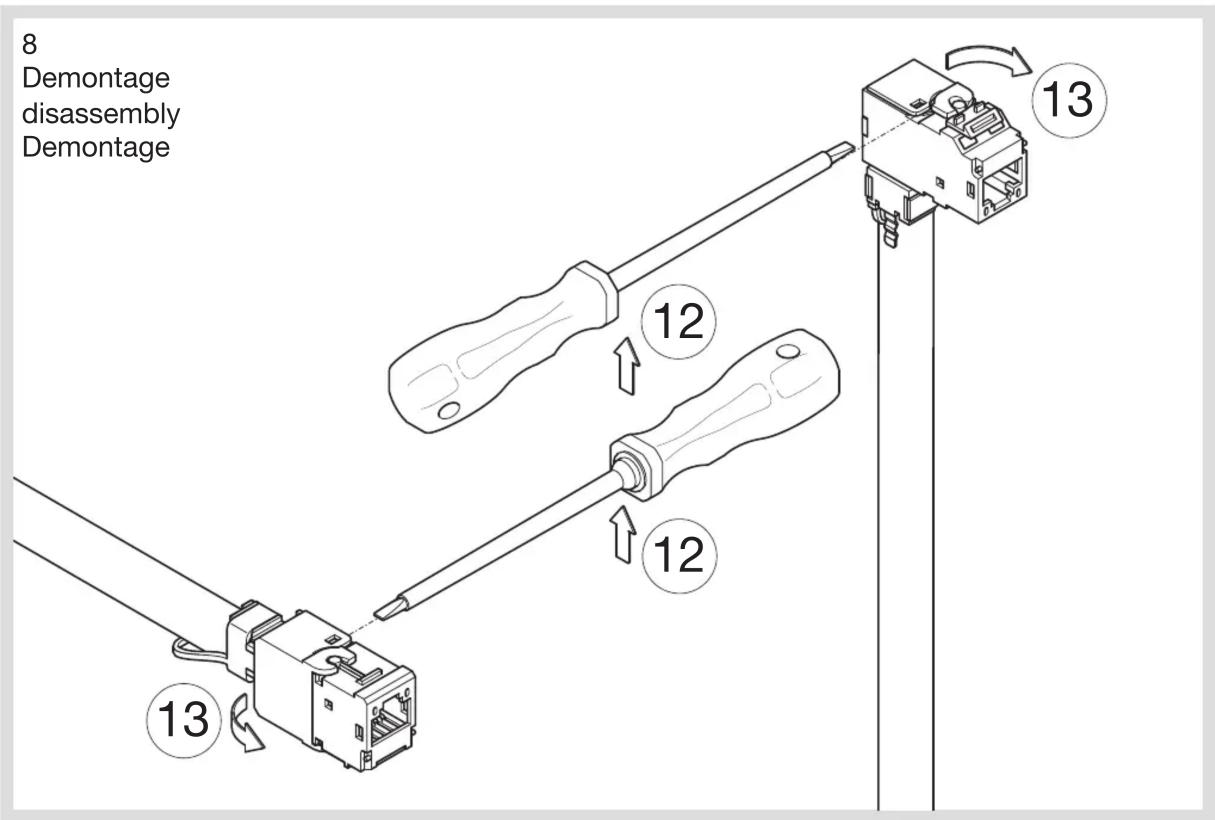

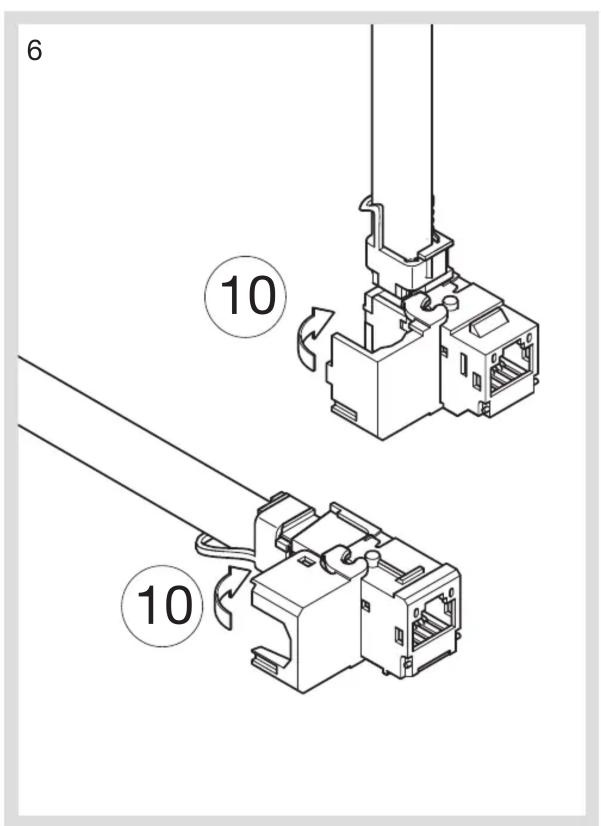

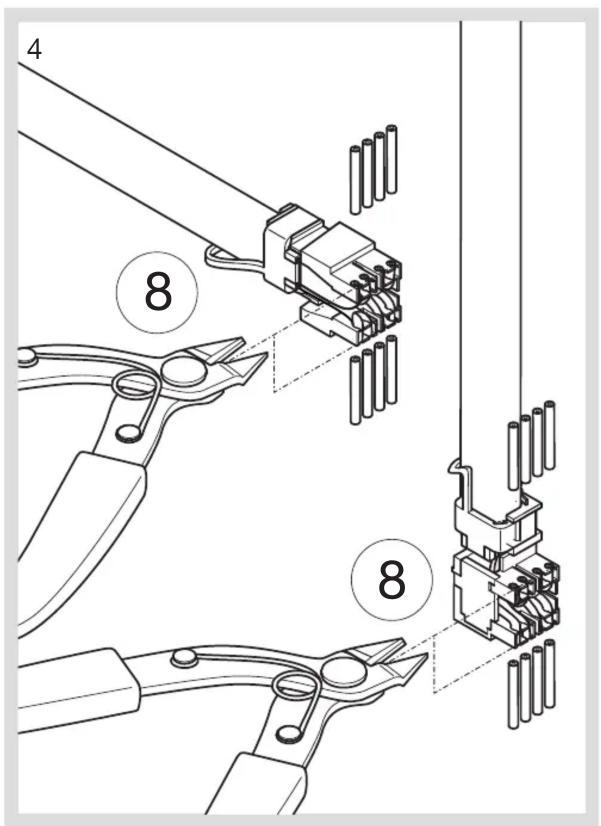

Montage / connection / Montage

:hager

Montage / connection / Montage
