SL200559079016 - Module électronique HAGER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Module électronique
Référence	HAGER SL200559079016
Tension d'alimentation	230V AC
Fréquence	50/60 Hz
Dimensions	Standard (à vérifier selon le modèle)
Utilisation	Conçu pour des applications dans les installations électriques
Installation	Montage sur rail DIN
Maintenance	Vérifier régulièrement les connexions et l'état général
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Garantie	2 ans (selon le fabricant)

FOIRE AUX QUESTIONS - SL200559079016 HAGER

Quel est le rôle principal du module électronique HAGER SL200559079016 ?

Le module électronique HAGER SL200559079016 est conçu pour gérer des fonctions spécifiques dans un système électrique, comme la régulation de l'alimentation ou la gestion des automatismes.

Comment installer le module HAGER SL200559079016 ?

Pour installer le module, suivez les instructions du manuel d'utilisation, en veillant à couper l'alimentation électrique avant toute manipulation et à respecter les connexions indiquées.

Que faire si le module ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est correctement connectée et fonctionnelle. Si le problème persiste, inspectez les connexions et consultez le manuel pour d'autres étapes de dépannage.

Comment réinitialiser le module HAGER SL200559079016 ?

Pour réinitialiser le module, débranchez-le de l'alimentation pendant environ 10 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes de fonctionnement.

Le module HAGER SL200559079016 est-il compatible avec d'autres appareils ?

Le module est conçu pour être utilisé avec d'autres équipements HAGER. Assurez-vous de consulter la documentation pour vérifier les compatibilités avec d'autres marques ou modèles.

Comment savoir si le module est défectueux ?

Si le module ne fonctionne pas comme prévu après avoir vérifié l'alimentation et les connexions, il peut être défectueux. Contactez le service client pour un diagnostic ou un remplacement.

Où puis-je trouver le manuel d'utilisation du module HAGER SL200559079016 ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger à partir du site officiel de HAGER.

Quels sont les conseils de sécurité lors de l'utilisation du module ?

Toujours couper l'alimentation avant toute installation ou maintenance. Ne manipulez pas le module avec les mains mouillées et évitez de le placer dans des environnements humides.

MODE D'EMPLOI SL200559079016 HAGER

Veuillez prendre note de code couleur pour le câblage selon TIA/EIA-568A et B.

Notes aux utilisateurs et installateurs:

Nos systèmes de connection et de répartition (patch) définés aux cablages structurés de batiments répondent aux normes EN 50173-1 et IEC 60603-7-5. Après installation, l'utilisateur/l'entreprise d'installation doit tester et tenir compte qu'il ne faut utiliser que des cables ou des cables patch, qui répondent aux normes EN/IEC. Le fournisseur doit vous certifier que les cables et connecteurs utilisés répondent aux normes. L'utilisation de composants qui ne répondent pas aux normes entraîne la perte de la garantie pour tous nos produits installés. Veuillez également faire attention au fait qu'aucune contrainte mécanique ne soit appliquée sur les contacts au moment de l'enfichage ou du désenfichage du connecteur par l'utilisateur et ce vers le bas, le haut ou latéralement (par ex. désenfichage en tirant sur le cable. Toute déterioration en résultant ne saurait impliquer notre responsabilité. Nous vous prions de bien vouloir transmettre ces recommandations aux utilisateurs finaux.

FarbcodeT568A	RJ45PIN Nr.	FarbcodeT568B	Colour codeT568A	RJ45PIN No	Colour codeT568B	Code de couleurT568A	RJ45No contact	Code de couleurT568B
weiß/grün	1	weiß/orange	white/green	1	white/orange	blanc/vert	1	blanc/orange
grün	2	orange	green	2	orange	vert	2	orange
weiß/orange	3	weiß/grün	white/orange	3	white/green	blanc/orange	3	blanc/vert
blau	4	blau	blue	4	blue	bleu	4	bleu
weiß/blau	5	weiß/blau	white/blue	5	white/blue	blanc/bleu	5	blanc/bleu
orange	6	grün	orange	6	green	orange	6	vert
weiß/braun	7	weiß/braun	white/brown	7	white/brown	blanc/marron	7	blanc/marron
braun	8	braun	brown	8	brown	marron	8	marron

:hager

Kabelkonfektion / cable-joint / Preparation du câble

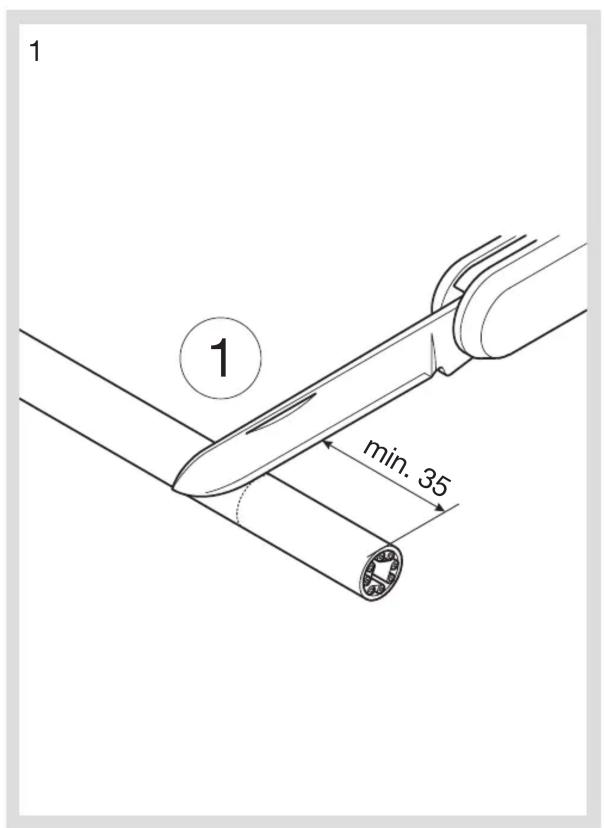

1 ① min. 35

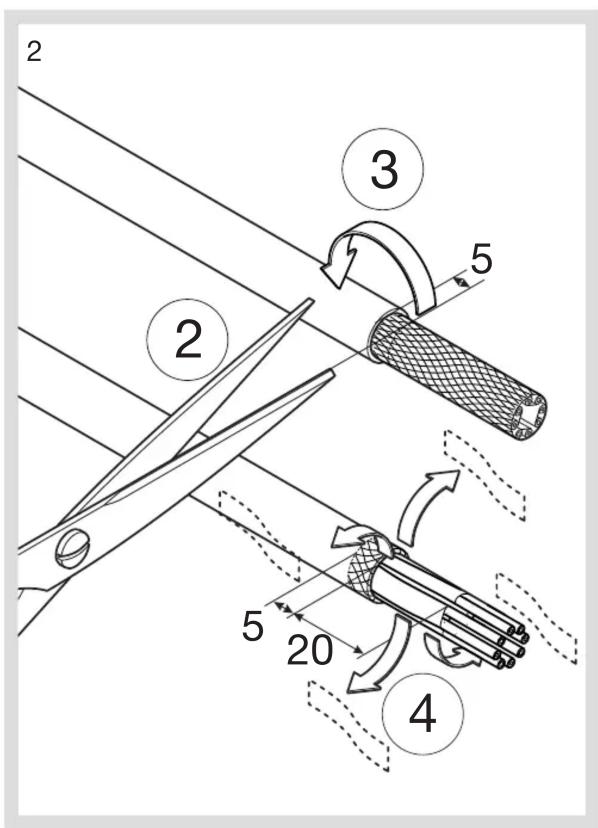

2 3 5 20 5 20 4

Montage / connection / Montage

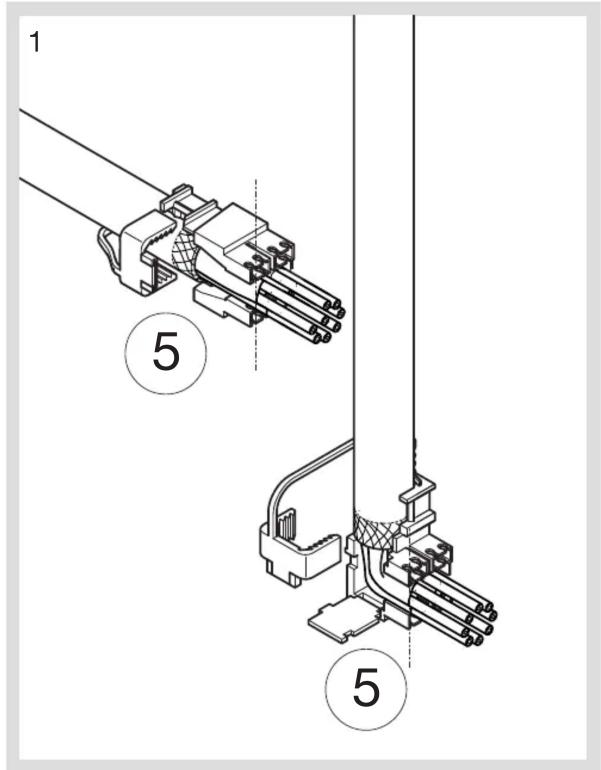

1 5 5

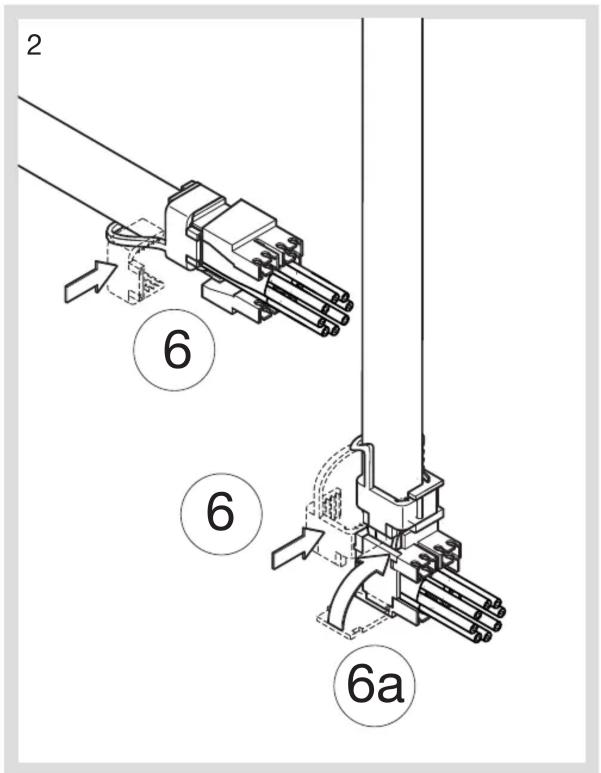

2 6 6 6a

:hager

Montage / connection / Montage

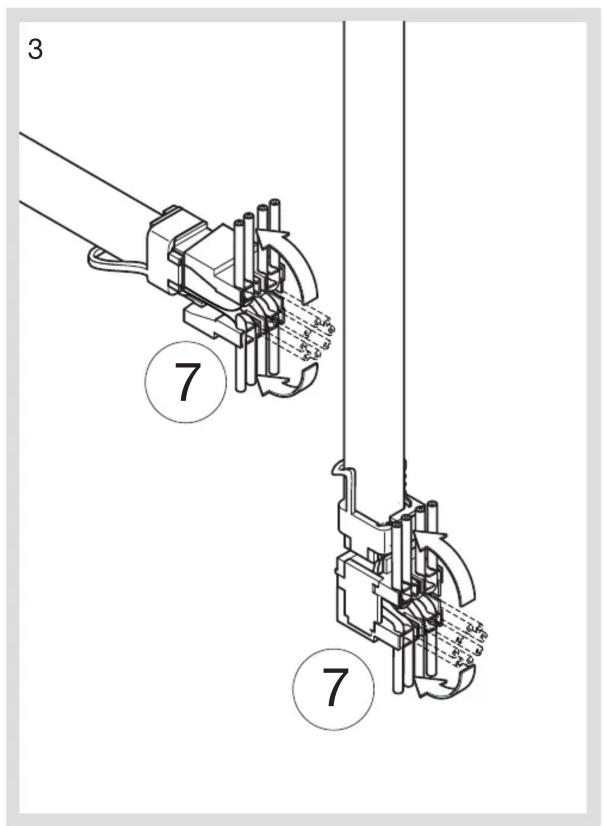

3 7 7 L1.5 R1.5 S1.5 7 L1.5 R1.5 S1.5

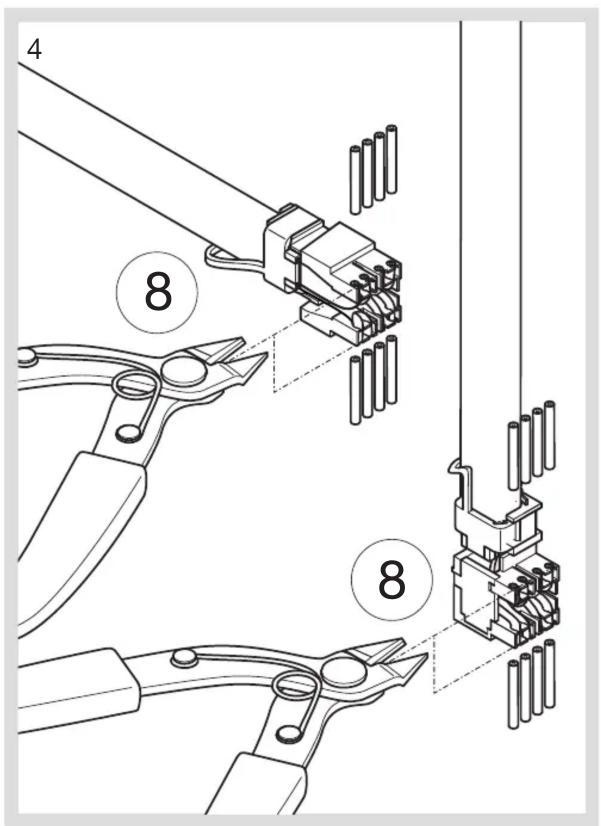

4 8 8

5 ⑨ ⑨

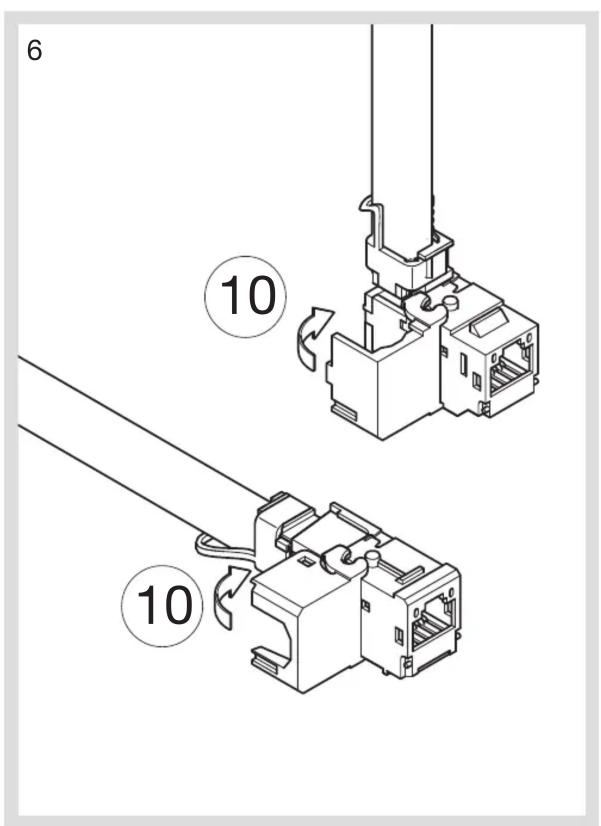

6 ⑩ ⑩

:hager

Montage / connection / Montage

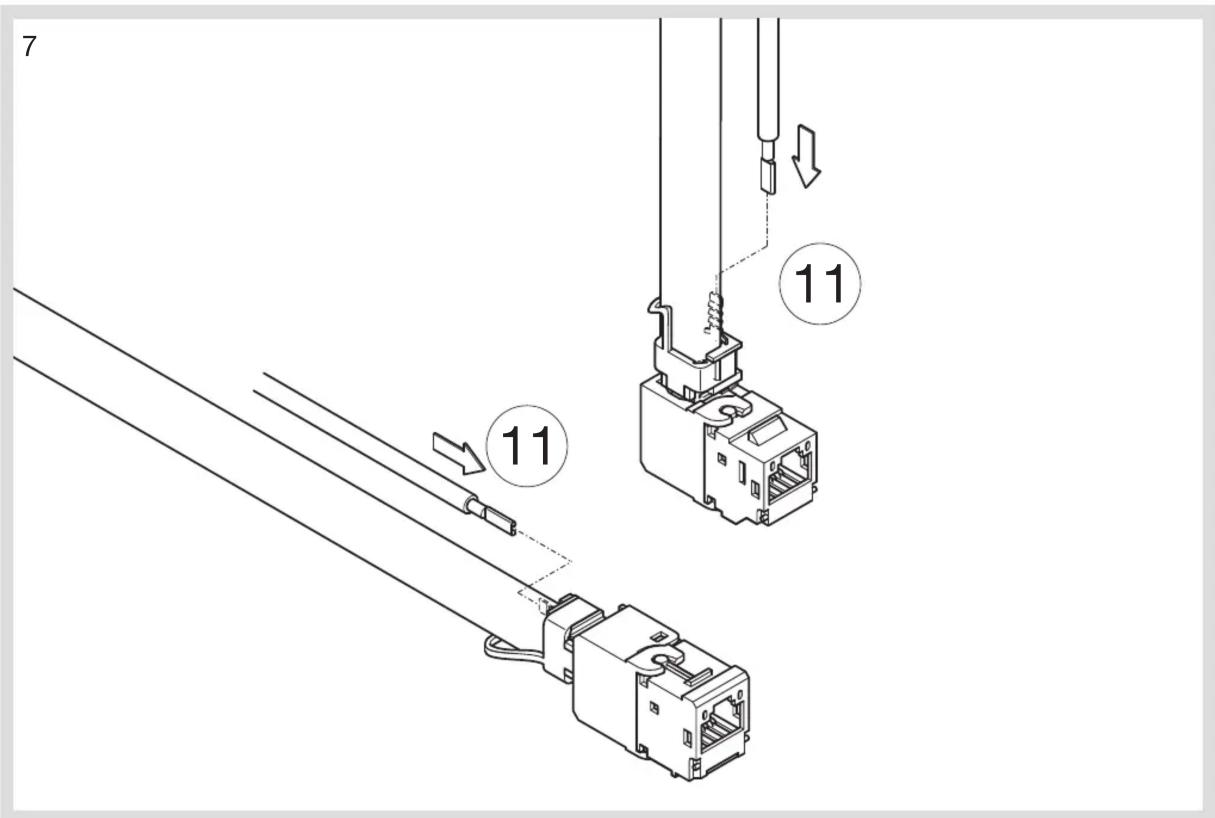

7 11 11

8 Demontage disassembly Demontage 12 12 13 13
