Type de produit	Module électronique 6 sorties avec mesure de courant
Marque	Hager
Modèle	TYA606E
Alimentation	30 V TBTS (via bus KNX)
Consommation typique sur bus KNX	6,2 mA
Consommation au repos sur bus KNX	5,1 mA
Dissipation maximale	6 W
Plage de mesure de courant	0,05 A à 16 A
Précision de mesure	< 2 % ± 10 mA sur toute la plage
Pas de mesure	50 mA
Nombre de sorties	6 voies indépendantes
Type de sortie	Relais tout ou rien (commande par bus KNX)
Pouvoir de coupure	230 V~, 16 A AC1
Intensité maximale admissible par appareil (somme C1…C6)	68 A
Cadence de commutation maximale à pleine charge	6 cycles/min
Fonctions principales	Commande locale (Auto/Manu), visualisation d'état, détection de courant, adressage physique
Mode d'installation	Rail DIN
Encombrement	6 x 17,5 mm (modules)
Température de fonctionnement	-5 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Section de raccordement	0,75 mm² à 2,5 mm²
Indice de protection	IP20 (boîtier) / IP30 (sous plastron)
Mode de transmission	TP1 (KNX)
Mode de configuration	S-mode, easy link controller
Altitude de fonctionnement	< 2000 m
Catégorie de surtension	III
Degré de pollution	2
Tension de choc	4 kV
Résistance aux chocs (IK)	04
Sécurité	Installation par électricien qualifié, respect TBTS, charge maxi à ne pas dépasser
Entretien et nettoyage	Aucun entretien spécifique ; nettoyer avec un chiffon sec
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le SAV Hager
Informations générales	Utilisable en Europe et Suisse ; ne pas jeter avec les déchets ménagers

FOIRE AUX QUESTIONS - TYA606E HAGER

Quel est le rôle du module TYA606E ?

Le TYA606E est un module électronique 6 sorties avec mesure de courant, utilisé pour interfacer le bus KNX avec des charges électriques commandées en tout ou rien (éclairage, stores, etc.). Il permet également la détection de courant pour la surveillance et la visualisation.

Comment alimenter le module TYA606E ?

L'alimentation est fournie par le bus KNX en 30 V TBTS. La consommation typique est de 6,2 mA sur le bus.

Quelle est la puissance maximale que peut supporter le module ?

Le pouvoir de coupure est de 230 V~ 16 A AC1 par sortie. L'intensité maximale admissible pour l'ensemble des sorties (C1 à C6) est de 68 A.

Comment utiliser la commande manuelle ?

Placez le commutateur Auto/Manu sur Manu. Les boutons poussoirs de commande locale permettent alors de commander les charges raccordées aux sorties. En position Auto, les boutons sont inactifs et le module répond au bus KNX.

Que signifient les voyants d'état ?

Les voyants indiquent l'état des relais de sortie : allumé = relais fermé. Un clignotement permanent signale le chargement d'un logiciel d'application inapproprié.

Comment réaliser l'adressage physique ?

Appuyez sur le bouton poussoir lumineux d'adressage physique. Le voyant s'allume en présence du bus et en mode adressage. Utilisez l'ETS pour attribuer l'adresse.

Quelle est la plage de mesure de courant ?

La plage de mesure est de 0,05 A à 16 A avec une précision de < 2 % ± 10 mA. Le pas de mesure est de 50 mA.

Quelles sont les conditions d'installation ?

Le module doit être installé par un installateur électricien qualifié sur rail DIN, en respectant les normes TBTS. Ne pas dépasser la charge maximale admissible. L'indice de protection est IP20 (boîtier) et IP30 sous plastron.

Le module TYA606E est-il compatible avec tous les systèmes KNX ?

Oui, il utilise le mode de transmission TP1 et est configurable en S-mode ou via easy link controller. La base de données ETS est disponible chez le constructeur.

Comment éliminer le module en fin de vie ?

Ne le jetez pas avec les déchets ménagers. Conformez-vous à la réglementation DEEE : déposez-le dans un point de collecte approprié ou retournez-le au distributeur.

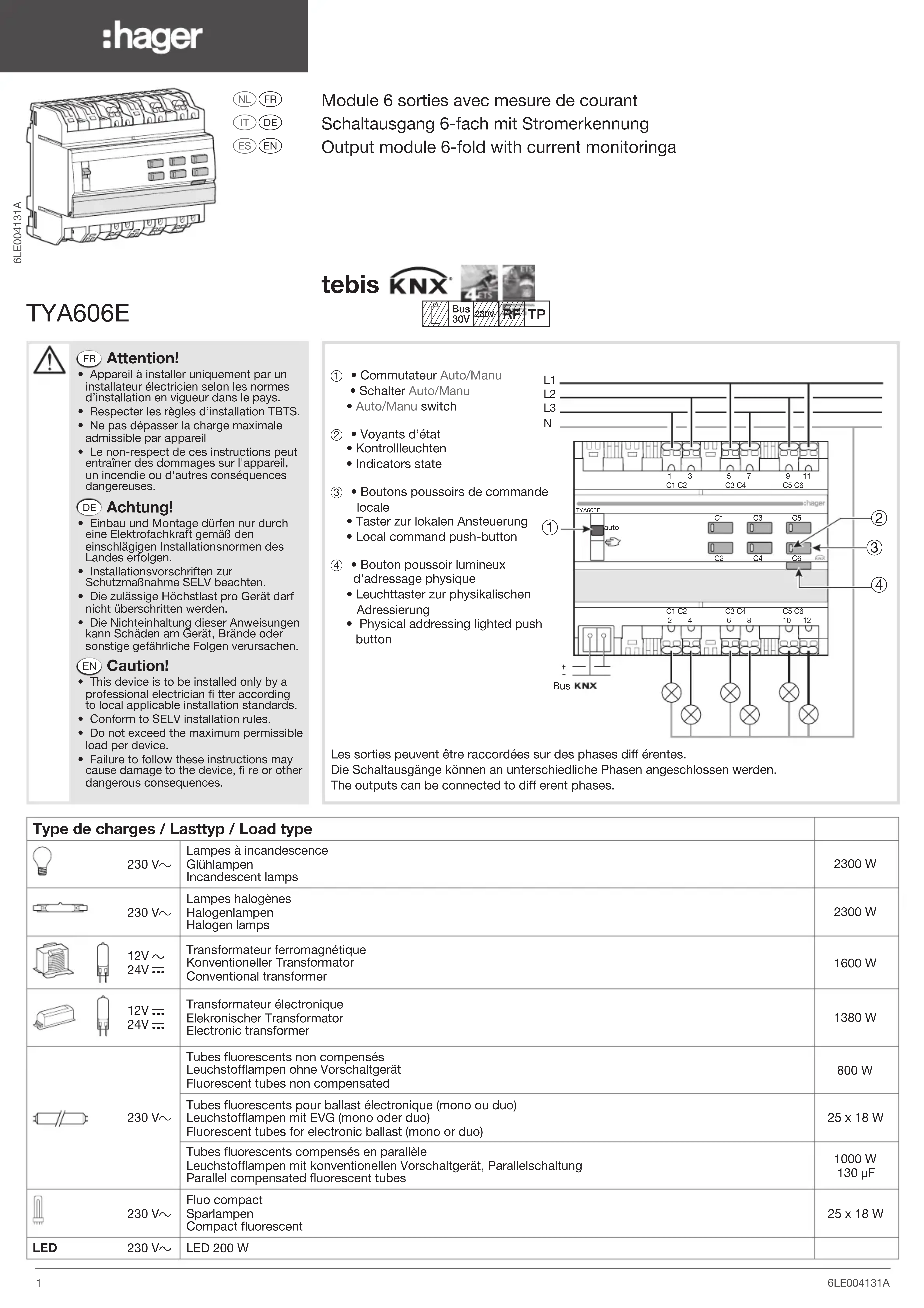

MODE D'EMPLOI TYA606E HAGER

Module 6 sorties avec mesure de courant

• Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.
• Respecter les règles d'installation TBTS.
• Ne pas dépasser la charge maximale admissible par appareil
• Le non-respect de ces instructions peut entraîner des dommages sur l'appareil, un incendie ou d'autres conséquences dangereuses.

DE Achtung!

① • Commutateur Auto/Manu

• Schalter Auto/Manu
- Auto/Manu switch

② • Voyants d'état

• Kontrollleuchten
• Indicators state

③ • Boutons poussoirs de commande locale

• Taster zur lokalen Ansteuerung
- Local command push-button

④ • Bouton poussoir lumineux d'adressage physique

Les sorties peuvent être raccordées sur des phases diff érentes.

Les pilotes 6 sorties TYA606E, sont des relais permettant d'interfacer le Bus KNX avec des charges électriques com -mandées en tout ou rien (voir tableau de charges).

Les TYA606E proposent également une fonction détection de courant qui permet de couvrir différentes applications telles que par exemple :

• visualisation de courant efficace
• surveillance de seuils de consommations de courant
• détection de défauts (câblage, charge, ...)

Fonctions

• 6 voies indépendantes commandées par le bus KNX
• Visualisation de l'état des sorties sur le produit.
• Possibilité de commande manuelle des sorties à partir du produit.

Les fonctions précises de ces produits dépendent de la configuration et du paramétrage.

Configuration

- ETS : logiciel d'application (volet/store) : base de don nées et descriptif disponibles chez le constructeur.

Test et mise en service

Commutateur Auto/Manu ① et boutons poussoirs de commande locale ③

En position Manu (€) du commutateur ①, les boutons poussoirs ③ permettent de commander les charges raccordées aux sorties.

Utilisez la position Auto du commutateur ① en mode exploitation ou pour configurer le produit. En position Auto du commutateur ① les boutons poussoirs ③ sont inactifs et les relais réagissent aux ordres provenant du bus KNX.

Voyants d'état ②

Les voyants ② indiquent l'état des relais de sortie correspondants : allumé = relais fermé.

Un clignotement permanent des voyants indique le chargement d'un logiciel d'application inapproprié.

Bouton poussoir lumineux d'adressage physique ④

Appuyez sur le bouton poussoir lumineux ④ pour réaliser l'adressage physique du produit ou vérifier la présence du bus : voyant allumé = présence bus et produit en adressage physique.

Caractéristiques techniques

Tension d'alimentation	30V --- TBTS
Dissipation maximale	6 W
Consommation typique sur le bus KNX	6,2 mA
Consommation au repos sur le bus KNX	5,1 mA
Plage de mesure	0.05 A -> 16 A
Précision de mesure < 2% ± 10mA sur toute la plage
Pas de mesure	50 mA
T° de fonctionnement	-5 °C -> + 45 °C
T° de stockage	- 20 °C -> + 70 °C
Raccordement	0,75 mm ^2 -> 2,5 mm ^2
Pouvoir de coupure	μ230V~ 16A AC1
Intensité maximale admissible par appareil (somme C1...C6)	max. 68A
Cadence de commutation maximale à pleine charge
6 cycles de commutations / minute
Mode d'installation	Rail DIN
Encombrement	6 x 17,5 mm
Altitude de fonctionnement	< 2000 m
Degré de pollution	2
Tension de choc	4 kV
Indices de protection	IP 20 (boîtier) / IP30 (boîtier sous plastron)
IK	04
Catégorie de surtension	III
Mode de transmission	TP1
Mode de configuration	S-mode, easy link controller

Comment éliminer ce produit (déchets d'équipements électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe C€ et en Suisse
