Type de produit	Ventilateur 3 en 1 (pied, table, mur)
Marque	Bimar
Modèle	VP431
Alimentation	220-240 V ~ 50 Hz
Classe électrique	II (double isolation)
Puissance	Non spécifiée (estimation 40-60 W)
Hauteur réglable (pied)	Jusqu'à environ 130 cm
Poids	Environ 4 kg
Nombre de vitesses	3 (minimum, intermédiaire, maximum)
Oscillation horizontale	Oui (droite-gauche) avec bouton poussoir
Inclinaison verticale	Oui (haut-bas) manuelle
Diffuseur d'arômes	Optionnel (accessoire non fourni)
Installation murale	Possible à au moins 2 m du sol, espace libre latéral 30 cm
Grilles de protection	Avant et arrière, fixation par crochets et vis
Type d'hélice	Plastique, montée sur arbre moteur avec bague
Entretien et nettoyage	Chiffon doux légèrement humide ; ne pas immerger ; nettoyer les trous d'aération
Garantie	24 mois à compter de la date d'achat
Élimination	Ne pas jeter avec les ordures ménagères ; recyclage selon directive 2011/65/UE

FOIRE AUX QUESTIONS - VP431 Bimar

Comment assembler le ventilateur en mode pied ?

Suivez les étapes : fixez la colonne (2) à la base (1) avec la vis en forme de L, ajustez la tige réglable (6) à la hauteur désirée, puis montez la grille arrière (11), l'hélice (12) et la grille avant (10) sur le moteur. Enfin, fixez le corps du ventilateur sur la tige avec la vis de fixation (7).

Comment utiliser le diffuseur d'arômes ?

Le diffuseur d'arômes est un accessoire optionnel. Versez quelques gouttes d'huile essentielle sur le filtre (sans exagérer) et accrochez-le à la grille avant ou arrière à l'aide des crochets. Attention à ne pas endommager la peinture.

Comment nettoyer le ventilateur ?

Débranchez d'abord l'appareil. Utilisez un chiffon doux légèrement humide pour nettoyer les surfaces extérieures. Ne pas immerger le ventilateur dans l'eau. Nettoyez régulièrement les trous d'aération du moteur pour éviter l'accumulation de poussière.

Quelles sont les précautions de sécurité importantes ?

Ne pas utiliser l'appareil si le câble est endommagé. Ne pas insérer d'objets dans les grilles. Tenir hors de portée des enfants de moins de 8 ans. Débranchez toujours avant le nettoyage ou l'entretien. Utiliser uniquement sur une surface stable et horizontale.

Comment installer le ventilateur au mur ?

Assurez-vous que le mur est en maçonnerie solide. Fixez le support mural à au moins 2 m du sol et avec un espace libre de 30 cm sur les côtés. Percez 4 trous, insérez les chevilles, fixez le support, puis accrochez le ventilateur et serrez la vis de fixation (7).

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord que la fiche est bien branchée et que la prise de courant est alimentée. Assurez-vous que le sélecteur de vitesse (8) n'est pas sur la position 0. Si le problème persiste, contactez un technicien qualifié ou le service après-vente.

Comment régler l'oscillation et l'inclinaison ?

Pour l'oscillation horizontale (droite-gauche), appuyez sur le bouton situé sur le moteur. Pour l'arrêter, relevez le bouton. Pour l'inclinaison verticale (haut-bas), orientez manuellement le corps du moteur dans la direction souhaitée.

Quelle est la durée de la garantie ?

La garantie est de 24 mois à partir de la date d'achat, attestée par un ticket de caisse ou reçu. Elle couvre les défauts de matériel ou de fabrication, mais pas les dommages dus à une utilisation incorrecte ou à l'usure normale.

Puis utiliser le ventilateur en extérieur ?

Non, le ventilateur est conçu uniquement pour un usage intérieur. N'exposez pas l'appareil aux agents atmosphériques (soleil, pluie, etc.) pour éviter tout risque d'électrocution ou de dommage.

Comment éliminer le produit en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive européenne 2011/65/UE, rapportez-le à un centre de collecte sélective ou au revendeur. Cela permet de recycler les matériaux et de protéger l'environnement.

MODE D'EMPLOI VP431 Bimar

Ventilateur 3 en 1 : Pied, Table, Mur

Nous vous prions de lire attentivement ces instructions avant d'utiliser l'appareil et de les divulguer à toutes les personnes qui pourraient en avoir besoin. Gardez-lez a portée de main. Si à la lecture de ce manuel d'instruction certaines parties étaient difficiles à comprendre ou si vous aviez des doutes, veuillez contacter la société à l'adresse indiquée avant d'utiliser le produit.

Ce symbole indique que l'appareil est de la classe II, pour qui le cordon d'alimentation est dépourvu de pôle à la terre.

Ce symbole met en évidence le mode d'emploi et les instructions pour une utilisation en toute sécurité. Les sections Précautions d'utilisation, Installation, Utilisation, Nettoyage et entretien de l'appareil peuvent subir de légères modifications par rapport à la présente notice; pour des informations complémentaires, nous vous conseillons de vous connecter au site www.bimaritaly.it, pour consulter les mises à jour des instructions en ligne.

T

Ce symbole indique que le ventilateur est adapté à un climat tropical à une température ambiante d'environ 40°C.

AVERTISSEMENTS GÉNÉRAUX

- Cet appareil est exclusivement destiné à l'usage domestique pour la ventilation des espaces intérieurs : ne l'utilisez pour aucune autre fin. Tout autre usage est considéré comme inopportun et donc dangereux. Le constructeur décline toute responsabilité pour les détériorations dues à une utilisation inappropriée, incorrecte ou non conforme au mode d'emploi et/ou pour des réparations effectuées par du personnel non qualifié.

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;
• les fermes;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
• les environnements de type chambres d'hôtes.

- Certains modèles peuvent être utilisés avec un diffuseur d'arômes pour parfumer les ambiances, parfaits pour le bureau, le salon, etc. Pour diffuser les arômes, versez quelques gouttes d'huile/d'essences (non fournies) sur le filtre, sans exagérer dans

la quantité de façon à ne pas risquer d'endommager la peinture du ventilateur par l'effet de l'huile/du liquide oxydant. Accrochez le diffuseur d'arômes à la grille frontale ou à l'arrière (toujours à l'extérieur) au moyen des crochets fixés derrière.

• N'introduisez aucun outil ni vos doigts entre les mailles de la grille de protection de l'hélice.
• Ce produit ne peut être utilisé par des enfants de moins de 8 ans ou par des personnes possédant des capacités physiques, sensorielles ou mentales réduites, sans expérience ni connaissances suffisantes, à moins qu'elles ne se trouvent sous la surveillance de quelqu'un ou qu'elles aient reçu les instructions nécessaires relatives à l'utilisation en toute sécurité de l'appareil et à leur compréhension. Les enfants ne doivent en aucun cas jouer avec l'appareil. Le nettoyage et l'entretien à la charge de l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
• Tenir hors de la portée des enfants.
• Attention: lors de l'emploi d'appareils électriques, les consignes de sécurité doivent toujours être respectées afin d'éviter tout risque d'incendie, d'électrocution ou de blessure.
• N'utilisez pas l'appareil s'il ne fonctionne pas correctement ou s'il semble endommagé; en cas de doute, adressez-vous à un technicien spécialisé.
• Assurez-vous que l'hélice fonctionne correctement : dans le cas contraire, éteignez l'appareil et faites-le contrôler par un technicien spécialisé.
• Ne déplacez pas l'appareil durant son fonctionnement.
• Retirez toujours la fiche de la prise de courant lorsque l'appareil ne fonctionne pas.
• Débranchez toujours l'appareil de la prise de courant avant d'assembler, de démonter ou de nettoyer l'appareil.
• N'exposez pas l'appareil aux agents atmosphériques (soleil, pluie. etc.).
• Ne touchez pas l'appareil avec les mains ou les pieds mouillés

• Ne tirez pas sur le câble pour déplacer l'appareil.

• Ne tirez pas sur le câble d'alimentation ou sur l'appareil pour débrancher la fiche de la prise de courant.

• Si le câble est endommagé, il doit être obligatoirement remplacé par le constructeur ou son service d'assistance technique, ou bien par une personne qualifiée, de façon à prévenir tout éventuel risque.
• Assurez-vous que le ventilateur est débranché de l'alimentation électrique avant de retirer le boudier de protection.

INSTALLATION

- Après avoir enlevé l'emballage, assurez-vous de l'intégrité de l'appareil ; en cas de doute, ne l'utilisez pas et adressez-vous à un personnel professionnellement qualifié. Ne laissez pas les éléments d'emballage (sachets en plastique, polystyrène expansé, clous, etc...) à la portée de main des enfants car ils constituent des sources de danger potentielles, mais éliminez-les conformément aux normes en vigueur dans les conteneurs spéciaux de tri sélectif.

Lors de l'élimination des éléments d'emballage, tenir compte du matériau dont ils sont constitués (voir symbole imprimé sur chacun d'entre eux) et des dispositions municipales en vigueur. En raison de ses dimensions réduites, le sachet contenant la télécommande est dépourvu de marquage ; il est en polyéthylène et doit être éliminé selon les modalités en vigueur pour ce type de plastique.

• Avant d'utiliser l'appareil, vérifiez que la tension du réseau corresponde bien à celle indiquée sur la plaque signalétique de l'appareil. En cas d'incompatibilité entre la prise et la fiche de l'appareil, faites remplacer la prise avec une autre de type approprié par des techniciens professionnellement qualifiés qui devront s'assurer que la section des câbles de la prise corresponde à la puissance absorbée par l'appareil. En général, l'utilisation d'adaptateurs ou de rallonges est déconseillée ; cependant, s'il s'avère indispensable d'en utiliser, ils doivent être conformes aux normes de sécurité en vigueur et leur débit de courant (ampères) ne doit être inférieur au débit maximum de l'appareil.
• Avant chaque utilisation, vérifiez si l'appareil est en bon état, si le cordon électrique n'est pas endommagé: en cas de doute, il faut s'adresser à du personnel professionnellement qualifié.
• La prise de courant doit être facile d'accès afin de pouvoir débrancher facilement l'appareil en cas d'urgence.

Eloignez l'appareil des :

- sources de chaleur (par ex. flammes libres, gazinières, etc.)

- conteneurs de liquides (par ex. éviers, etc.) pour éviter les éclaboussures d'eau et qu'il ne tombe à l'intérieur (distance de 2 mètres minimum)

- tissus (rideaux, etc.) ou des matières volatiles susceptibles d'obstruer la grille d'aspiration ; vérifiez aussi que la partie avant ne soit pas obstruée de matières volatiles (poussières, etc.).

- La surface d'appui doit être stable, horizontale (car l'appareil pourrait basculer) et lisse.

ASSEMBLAGE VENTILATEUR PIED

Attention: avant d'assembler le ventilateur, s'assurer qu'il est bien débranché.

L'appareil ne peut être utilisé que s'il est complètement et correctement assemblé à tous niveaux et donc avec une base avec contre poids, des grilles de protection, une hélice.

Procéder comme c'est décrit ci-dessous et utiliser les figures pour référence.

Pied

A. Greffer la colonne (2) dans le siège relatif de la base, la bloquer grâce à la vis en forme de "L" avec la rondelle (1).
B. Allongez la tige réglable (6) à la hauteur désirée et verrouillez-la en serrant la bague de fixation de la tige (5).

Ventilateur

C. Dévisser les bagues : fixation hélice (3) et grille arrière (14).

D. Insérez la grille arrière (11) dans le corps du moteur, assurez-vous que la poignée est dans la partie supérieure et bloquez avec la bague appropriée (14).

E. Insérez l'hélice (12) sur l'arbre du moteur (4) de manière à ce que la fente s'accouple avec la clavette et verrouillez avec la bague appropriée (3) (tournez dans le sens inverse des aiguilles d'une montre et serrez).

F. Pour fixer la grille avant, il est pratique de placer l'unité principale sur une surface lisse et rugueuse. Accoupler la grille avant (10) à la grille arrière (11) en les bloquant avec les crochets de retenue. Pour des raisons de sécurité, il est impératif d'assurer la fixation à l'aide de la vis spéciale avec écrou (9) à engager dans les trous du bord des grilles (les trous de vis doivent être en partie basse).

A la fin de l'opération, vérifier que les grilles de protection soient bien couplées et solidaires au moteur.

G. Fixez le corps du ventilateur au support en engageant le trou inférieur sur la tige réglable du support, et verrouillez-le en serrant la vis de fixation (7).

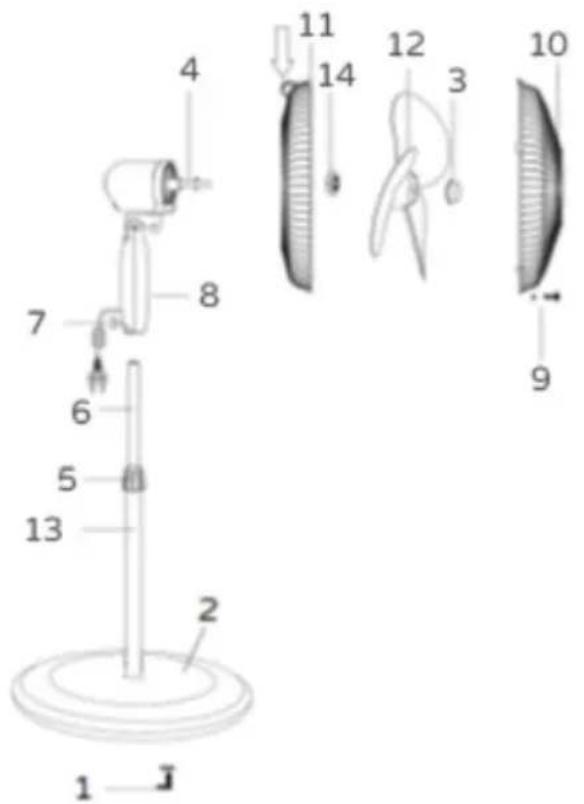

1) Vis en forme de "L"
2) Base
3) Capsule fixation ventilateur
4) L'arbre moteur
5) Capsule fixation tige
6) Tuyau réglable
7) Vis fixation
8) Sélecteur
9) Vis anneau en plastique
10) Grille antérieure/écran de protection
11) Grille postérieure
12) Hélice
13) Colonne
14) Capsule fixation grille arrière
15) Clé pivotante

ASSEMBLAGE VENTILATEUR TABLE

A. Pour assembler les grilles, hélice sur le corps du moteur, suivre les points n. C-D-E-F- du paragraphe précédent.
B. Retirez la vis de fixation (7) avec l'écrou correspondant du corps.
C. Insérez la partie inférieure du corps dans la base (16) de manière à ce que les clips et la rainure coïncident : fixez-le avec les 3 vis fournies (17).

1. Base
2. 3 Vis fournies

ASSEMBLAGE VENTILATEUR MUR

A. Le ventilateur ne doit être utilisé que s'il est fixé au mur, dont la surface doit être plane, sans bosses, très stable (car l'appareil pourrait se renverser).
B. Vérifiez que l'espace libre sur les côtés est d'au moins 30 cm.
C. En installation murale, le mur sur lequel l'appareil est fixé doit être en maçonnerie et/ou en matériau résistant (pas en bois ou en matière synthétique), vérifier d'abord si les canalisations (eau et gaz, etc.) ou

électriques les câbles ne sont pas incorporés dans la zone percée pour la fixation du support ; suivez également ces instructions pour l'installation :

c.1 l'appareil doit être installé à au moins 2m du sol

c.2 placez le support sur le mur horizontalement (les deux trous comme une serrure doivent être dans la partie supérieure), percez 4 trous dans le mur, (avant de faire les trous, il est conseillé de mesurer la distance entre les trous mentionnés), insérez les chevilles d'expansion dans les trous, positionnez le support et serrez les vis.

D. Pour assembler les grilles et l'hélice sur le corps du moteur, suivre les points n. C-D-E-F- du paragraphe précédent (Ensemble de ventilateur sur pied).

Remarques : les trois vis de fixation de la base (17) doivent être retirées de la partie inférieure du corps.

D. Accrochez l'appareil sur le support de sorte que les deux rainures coïncident : fixez-le avec la vis de fixation (7).

E. À la fin des travaux, vérifiez que le corps du moteur et le support sont solidement accouplés et solidaires du moteur.

1. Support

2. Vis

3. Chevilles d'expansion dans

UTILISATION

Avant toute utilisation, vérifier que le cordon d'alimentation électrique est en bon état. Introduire la fiche dans la prise de courant.

Ventilation : sélectionner la vitesse souhaitée à l'aide du sélecteur correspondant (8):

1-Vitesse minimum 2-Vitesse intermédiaire 3-Vitesse maximum 0-Off

Pour éteindre, mettre l'interrupteur en position "0" puis ôter la fiche de la prise de courant.

Oscillation horizontale (droite-gauche) : pour l'obtenir, appuyer sur le bouton (2) situé sur le corps moteur. Pour supprimer le mouvement et maintenir le ventilateur à l'arrêt, soulever le bouton.

Inclinaison verticale (haut-bas) : pour la régler, empoigner le corps moteur et l'orienter dans la direction souhaitée.

En cas d'inutilisation prolongée, débrancher la fiche de la prise de courant.

NETTOYAGE ET ENTRETIEN

Attention: avant d'exécuter les opérations de nettoyage ordinaires, débrancher la fiche de la prise de courant.

• Pour le nettoyage, utiliser un chiffon doux, légèrement humide; éviter les produits abrasifs ou corrosifs.
• Ne plonger aucune partie du ventilateur dans l'eau ou dans un autre liquide ; si cela devait arriver, ne pas plonger la main dans le liquide, mais débrancher avant toute chose la fiche de la prise de courant. Sécher l'appareil avec soin et vérifier que toutes les parties électriques sont sèches : en cas de doute, s'adresser à un personnel professionnel qualifié.
• Il est indispensable de maintenir les trous d'aération du moteur dégagés de toute présence de poussière et de particules textiles.
• En cas de longues périodes d'inutilisation, ranger le ventilateur à l'abri de la poussière et de l'humidité ; nous recommandons d'utiliser son emballage original.
• Si l'on décide de ne plus utiliser l'appareil, il est recommandé de le rendre inopérant en coupant le câble d'alimentation (s'assurer au préalable d'avoir débranché la fiche de la prise de courant) et de rendre inoffensives les parties qui sont dangereuses si des enfants devaient s'en servir pour jouer (par exemple l'hélice).
• Les piles de la télécommande doivent être jetées dans les bacs de collecte prévus à cet effet, conformément aux normes en vigueur.

AVERTISSEMENTS POUR L'ÉLIMINATION CORRECTE DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPÉENNE 2011/65/UE.

Au terme de son utilisation, le produit ne doit pas être éliminé avec les déchets urbains. Le produit doit être remis à l'un des centres de collecte sélective prévus par l'administration communale ou auprès des revendeurs assurant ce service. Éliminer séparément un appareil électroménager permet d'éviter les retombées négatives pour l'environnement et la santé dérivant d'une élimination incorrecte, et permet de récupérer les matériaux qui le composent dans le but d'une économie importante en termes d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les appareils électroménagers, le produit porte le symbole d'un caisson à ordures barré.

Conditions générales de garantie

La garantie prend effet à partir de l'achat de l'appareil dont la date est attestée par un document de livraison fiscalement obligatoire (reçu, ticket de caisse ou document de transport), elle a une durée de 24 mois et cesse au terme de la période prescrite. Tous les remplacements ou réparations rendus nécessaires par des défauts de matériel ou de fabrication sont garantis. Ne sont pas couvertes par la garantie les parties s'avérant défectueuses à cause du non-respect des instructions d'installation, d'emploi ou d'entretien, de dommages causés par le transport, par négligence ou incurie dans l'utilisation, par un emploi non approprié ou par des circonstances ne pouvant en aucun cas faire remonter à des défauts de fabrication de l'appareil. Sont également exclus le remplacement ou la réparation de toutes les parties sujettes à consommation normale ainsi que les parties démontables, les lampes, les parties en verre, les tuyaux extérieurs, les batteries et les accessoires jetables. Les remplacements ou les réparations prévus dans l'accord de garantie sont réalisés gratuitement pour la marchandise rendue franco usine du constructeur ou auprès du centre d'assistance; l'utilisateur n'a donc à prendre à sa charge que les frais de transport. Le droit à la garantie n'est pas reconnu dans les cas où les réparations sont effectuées par des techniciens n'appartenant pas aux Centres d'assistance technique agréés ou dans le cas d'utilisation de pièces de rechange non originales. La garantie est réglementée et interprétée d'après les lois en vigueur dans le pays dans lequel le produit est acheté. Pour plus de détails, contacter le service client de son pays ou le site internet de Bimar (www.bimaritaly.it). Le constructeur décline toute responsabilité pour tout dommage aux personnes, animaux domestiques ou biens, directs ou indirects, dérivé de la non observation de toutes les prescriptions indiquées dans la notice d'instructions de l'appareil et notamment celles qui se référent aux avertissements, à l'utilisation et à l'entretien de l'appareil.
