MANUALE UTENTE VP431 Bimar

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l’intera durata di vita dell’apparecchio. Se nella lettura di queste istruzioni d’uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo scritto in ultima pagina.

Questo simbolo indica la classe II isolamento elettrico, per cui la spina del cordone è priva del polo per la messa a terra. Questo simbolo indica avvertenze particolari per l’installazione, uso, pulizia e manutenzione. Potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line. Questo simbolo indica che il ventilatore è idoneo al clima tropicale ad una tempertura ambiente di 40°C circa. AVVERTENZE GENERALI

• Questo apparecchio è destinato solo all’impiego domestico, per la ventilazione di ambienti interni: non utilizzatelo per altro scopo. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato. Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte: - in negozi, uffici e altri luoghi di lavoro similari; - in aziende agricole o similari; - da clienti di alberghi, motel e altri ambienti di tipo residenziale; - in ambienti del tipo bed and breakfast.3/44

• Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• L’apparecchio deve essere mantenuto fuori dalla portata di bambini.

• Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

• Non usare l’apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Assicurarsi che il ventilatore funzioni correttamente: nel caso contrario spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato.

• Non spostare l’apparecchio durante il funzionamento.

• Se l’apparecchio non è in funzione togliere la spina dalla presa di corrente.

• Scollegare sempre l’apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire l’apparecchio.

• Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).4/44

• Non toccare l’apparecchio con mani o piedi bagnati.

• Controllate che il ventilatore non venga in contatto con l’acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l’interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l’apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

• Non tirare il cavo per spostare l’apparecchio.

• Non tirare il cavo d’alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di corrente.

• Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

• Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l’apparecchio sia coperto e/o sia posizionato in modo non corretto o ad altro dispositivo che possa accendere l’apparecchio automaticamente, evitando così rischi di danni a persone, animali o cose.

• In caso di guasto o cattivo funzionamento spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.5/44

• Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo schermo di protezione . INSTALLAZIONE

• Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d’imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata. Tutti gli elementi dell'imballaggio vanno smaltiti in base alla propria materia prima (vedi il simbolo impresso su ciascuno), e conferiti alla loro raccolta in base alle disposizioni del proprio Comune. Il sacchetto contenente viti oppure altre parti, che per le misure ridotte è privo di marcatura, è da smaltire seguendo le disposizioni del proprio Comune.

• Prima di collegare l’apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampere) non deve essere inferiore a quella massima dell’apparecchio.

• Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

• Posizionare l’apparecchio lontano da: - fonti di calore (ad es. fiamme libere, fornello gas, ecc. ) - contenitori di liquidi (ad esempio, lavelli ecc.) per evitare schizzi d’acqua o che vi possa cadere (distanza minima 2 metri) - tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili (polvere, ecc.).

• Questo apparecchio non è idoneo per impiego in ambienti con atmosfere esplosive con presenza di sostanze infiammabili sotto forma di gas, vapore, nebbia o polvere (in condizioni atmosferiche in cui, dopo l’accensione, la combustione si propaga nell’aria).

• L’apparecchio non deve essere utilizzato in ambienti polverosi o con materiali estremamente volatili oppure in un locale che presenti rischi d’incendio.

• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l’apparecchio potrebbe ribaltarsi) e liscia.6/44

Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato dalla presa di corrente.

ASSEMBLAGGIO VENTILATORE A PIANTANA

L’apparecchio può essere utilizzato solo se completamente e correttamente assemblato in tutte le sue parti, quindi completo di base, griglie di protezione, elica. Nel caso di dubbio far controllare o eseguire l’operazione da personale professionalmente qualificato. Procedere come descritto e utilizzare le figure per riferimento. Piantana A. Innestare la colonna (13) nella relativa sede della base (2), bloccarla mediante la vite a “L” con rondella (1). Assicurarsi che colonna e base siano saldamente accoppiati. B. Allungare l’asta regolabile (6) fino all’altezza desiderata e bloccarla avvitando in modo serrato la ghiera fissaggio asta (5). Ventilatore C. Svitare le ghiere: fissaggio elica (3) e griglia posteriore (14).

D. Inserire la griglia posteriore (11) nel corpo motore, accertare che la maniglia risulti nella parte superiore, e bloccare con l’apposita ghiera (14).

E. Inserire l’elica (12) sull’albero motore (4) in modo che l’asola si accoppi alla chiavetta e bloccare con l’apposita ghiera (3) (ruotare in senso antiorario e serrare).

F. Per fissare la griglia anteriore è conveniente appoggiare l’unità principale su un piano d’appoggio liscio e privo di asperità. Accoppiare la griglia anteriore (10) a quella posteriore (11) bloccandole con i ganci di tenuta. Ai fini della sicurezza è obbligatorio assicurare il fissaggio utilizzando l’apposita vite c/dado (9) da impegnare nei fori presenti sul bordo delle griglie (i fori per la vite devono risultare nella parte inferiore).

Al termine dell’operato, verificare che le griglie di protezione siano saldamente accoppiate e fissate al motore.

Fissare il corpo del ventilatore alla piantana innestando il foro inferiore sull’asta regolabile della piantana, e bloccarlo serrando la vite fissaggio (7).7/44

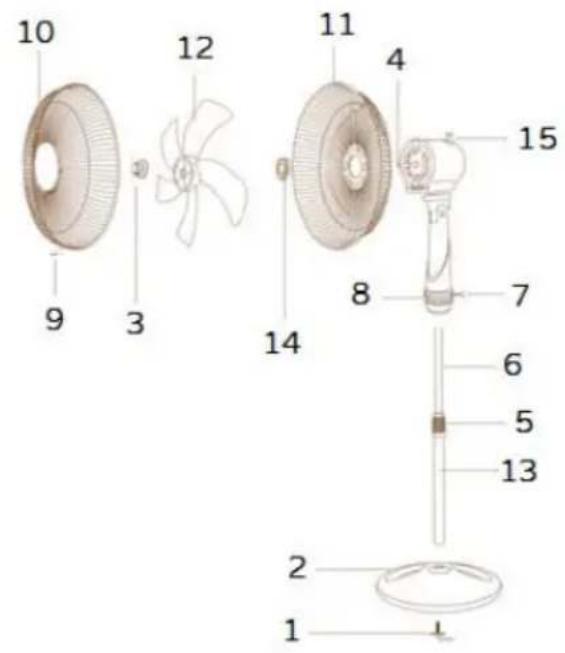

3) Ghiera fissaggio ventola

5) Ghiera fissaggio asta

9) Vite fissaggio griglie

14) Ghiera fissaggio griglia

15) Tasto oscillazione

A. Per assemblaggio delle griglie, elica sul corpo motore seguire i punti n. C-D-E-F- del paragrafo precedente. B. Togliere la vite fissaggio (7) con il rispettivo dado dal corpo. C. Inserire la parte inferiore del corpo nella base (16) in modo da far coincidere la clips e la scanalatura: assicurarne il fissaggio mediante le 3 viti in dotazione (17).

A. Il ventilatore deve essere impiegato solo se fissato a parete, la cui superficie deve essere piana, priva di asperità, ben stabile (in quanto l’apparecchio potrebbe ribaltarsi). B. Verificare che lo spazio libero ai lati sia almeno di 30cm. C. Nell’istallazione murale, la parete cui è fissato l’apparecchio deve essere in muratura e/o in materiale resistente (non in legno o materiale sintetico), per prima cosa verificare se tubi (di8/44

acqua e di gas, ecc..) o cavi elettrici non sono incorporati nella zona che si fora per il fissaggio della staffa; inoltre seguire questi indicazioni per l’installazione: c.1 l’apparecchio deve essere installato ad almeno 2m dal suolo c.2 appoggiare la staffa al muro in modo orizzontale (i due fori a mo’ di serratura devono risultare nella parte superiore), praticare alla parete n.4 fori, (prima eseguire i fori è bene misurare l’interasse delle asole citate), inserire i tasselli ad espansione nei fori, posizionare la staffa e avvitare le viti. D. Per assemblaggio delle griglie ed elica sul corpo motore seguire i punti n. C-D-E-F- del paragrafo precedente (Assemblaggio Ventilatore a Piantana). Note: le tre viti di fissaggio della base (17) devono essere rimosse dalla parte inferiore del corpo. D. Appendere l’apparecchio alla staffa in modo da far coincidere le due scanalature: assicurarne il fissaggio mediante la vite di fissaggio (7). E. Al termine dell’operato, verificare che il corpo motore e staffa siano saldamente accoppiate e solidali al motore.

18. Staffa di fissaggio

USO Inserire la spina nella presa di corrente. Ventilazione: selezionare la velocità desiderata mediante il selettore (8): 1 –Velocità minima, 2 – Velocità media, 3 –Velocità massima, 0 -Spento Oscillazione orizzontale (destra-sinistra): si aziona premendo l’apposito tasto (15) situato sul corpo motore: sollevare il tasto per tenere fisso il ventilatore. Inclinazione verticale (alto-basso): si regola impugnando il corpo motore e dirigendolo nella direzione desiderata; udirete dei “click” che identificano le diverse posizioni che possono essere assunte dal ventilatore. Per spegnere il ventilatore ruotare il tasto “0” e successivamente togliere la spina dalla presa di corrente. Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.9/44

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.

• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l’apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• È indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.

• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l’imballo originale.

• Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio l’elica). Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.10/44

GARANZIA: Si consiglia di registrare l’apparecchio online sul sito https://www.bimaritaly.it/it/garanzia oppure scanionare il Qr code a fianco per la registrazione garanzia prodotto (compilare i dati richiesti per attivare la garanzia sul prodotto che hai acquistato)

Condizioni generali di garanzia La garanzia decorre dall’acquisto dell’apparecchio la cui data è comprovata da un documento di consegna fiscalmente obbligatorio (ricevuta o scontrino fiscale o documento di trasporto), ha una durata di 24 mesi e cessa dopo il periodo prescritto

Si garantiscono tutte le sostituzioni o le riparazioni che si rendessero necessarie a causa di difetti di materiale o di costruzione. Non sono coperte da garanzia tutte le parti che dovessero risultare difettose per la mancata osservanza delle istruzioni di installazione, o di uso, o di manutenzione, per danni causati dal trasporto, per negligenza o incuria nell’uso, per impiego non idoneo, ovvero circostanze che comunque non possono farsi risalire a difetti di fabbricazione dell’apparecchio. Sono inoltre escluse la sostituzione o la riparazione di tutte le parti soggette a normale consumo (resistenze) oppure a scadenza, ed inoltre le parti asportabili, le lampade, le parti in vetro, in ceramica, le tubazioni esterne, le batterie e gli accessori mono-impiego (usa e getta).Le sostituzioni o le riparazioni, contemplate nell’impegno di garanzia, vengono effettuate gratuitamente per merce resa franco officine della Ditta costruttrice, o presso uno dei nostri Centri Assistenza Tecnica; sono quindi a carico dell’Utente le sole spese di trasporto.La garanzia non è riconosciuta in caso di riparazioni effettuate da personale non appartenente ai Centri Assistenza Tecnica autorizzati, o nel caso vengano impiegati ricambi non originali.La garanzia è disciplinata e interpretata in base alle leggi applicabili vigenti nel Paese in cui il prodotto viene acquistato. Per i dettagli, consultare il Servizio clienti del proprio paese o il sito internet di Bimar (www.bimaritaly.it).La Ditta costruttrice declina ogni responsabilità per eventuali danni a persone, animali domestici o cose, diretti o indiretti, conseguenti alla mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni dell’apparecchio concernenti specialmente le avvertenze, l’installazione, l’uso e la manutenzione dell’apparecchio.
