TSP1043U - Imprimante Star Micronics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante thermique
Marque	Star Micronics
Modèle	TSP1043U
Technologie d'impression	Thermique directe
Largeur de papier compatible	44,5 à 82,5 mm
Épaisseur de papier compatible	65 à 150 µm
Diamètre extérieur max. du rouleau	180 mm (dépôt), 170 mm (avec axe)
Alimentation	Adaptateur secteur PS60 (optionnel), entrée AC 100-240V, sortie DC 24V, 2,0 A
Interfaces disponibles	RS-232C, parallèle, USB, Ethernet (selon modèle)
Fonctions	Impression thermique, coupe-papier automatique, avance papier, auto-test, vidage hexadécimal
Panneau de commande	Touche FEED, voyants POWER (vert), ERROR (rouge), FEED
Détection d'erreurs	Température tête, ouverture capot, bourrage papier, erreurs mémoire
Chargement du papier	Par dépôt ou avec axe de rouleau
Guidage papier	Guides papier et guides supérieurs réglables
Capteur de fin de rouleau	Réglable sur 3 niveaux
Entretien et nettoyage	Tête d'impression avec alcool isopropylique ; support papier avec chiffon doux
Sécurité	Attention : tête chaude après impression, lame du coupe-papier tranchante
Accessoires fournis	Feuille d'installation, butée papier, cache interrupteur, tore de ferrite, attache, mode d'emploi, supports de rouleau (x2), axe de rouleau (selon modèle)
Papier recommandé	T8037, TF8067, TF8075, KLS46, KPO460, Lotto482

FOIRE AUX QUESTIONS - TSP1043U Star Micronics

Comment charger le rouleau de papier dans l'imprimante TSP1043U ?

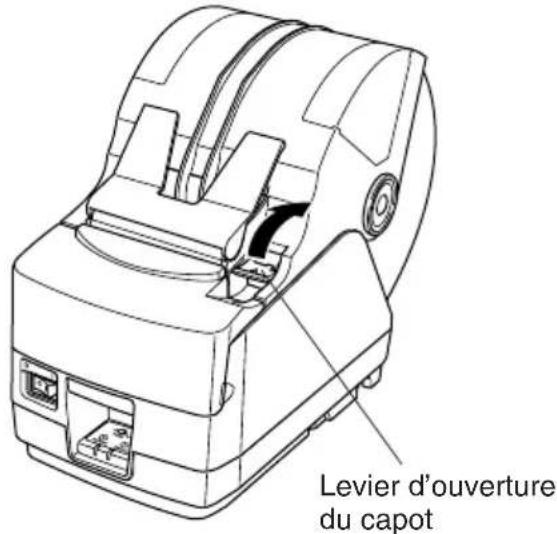

Poussez le levier d'ouverture pour ouvrir le capot. Placez le rouleau dans le creux en respectant l'orientation (le papier se déroule par le dessous). Tirez sur l'extrémité du papier, puis refermez le capot en appuyant des deux côtés. Le coupe-papier coupe automatiquement le début du papier.

Que faire en cas de bourrage papier ?

Mettez l'imprimante hors tension. Ouvrez le capot à l'aide du levier. Retirez délicatement le papier coincé en évitant de toucher la tête d'impression. Replacez le rouleau bien droit et refermez le capot. Remettez sous tension. Si le capot ne s'ouvre pas, utilisez la procédure de libération de l'unité de découpage (voir section 8-3 de la notice).

Comment nettoyer la tête d'impression thermique ?

Mettez l'imprimante hors tension et attendez qu'elle refroidisse. Utilisez un coton-tige ou un chiffon doux imbibé d'alcool isopropylique pour essuyer délicatement la surface de la tête. Ne grattez pas et n'utilisez pas d'objets métalliques. Nettoyez également le support de papier et les passages avec un chiffon sec.

Quels types de rouleaux de papier sont compatibles ?

Utilisez exclusivement du papier thermique d'épaisseur 65 à 150 µm et de largeur 44,5 à 82,5 mm. Le diamètre extérieur du rouleau ne doit pas dépasser 180 mm (dépôt) ou 170 mm (avec axe). Les papiers recommandés sont : T8037, TF8067, TF8075, KLS46, KPO460, Lotto482.

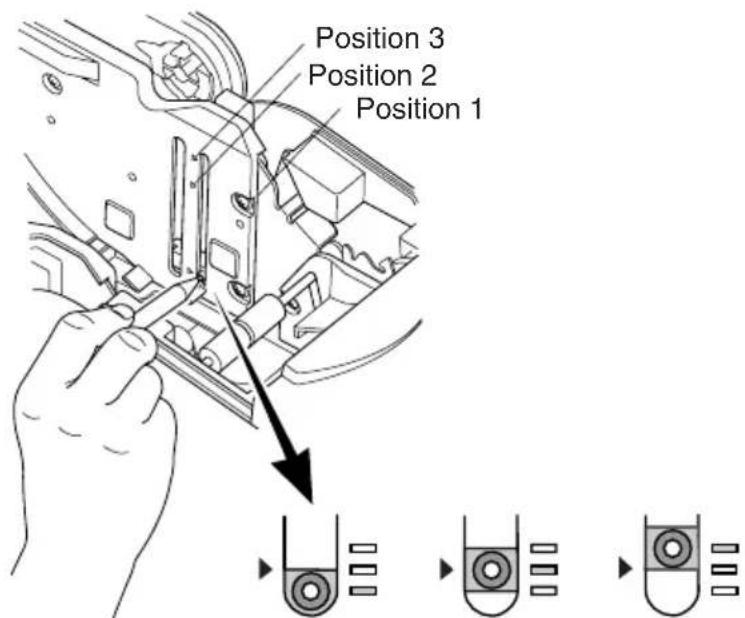

Comment régler le capteur de fin de rouleau ?

Ouvrez le capot. Déterminez la position du système de réglage (1 pour dépôt, 2 pour support 2, 3 pour support 1). Insérez la pointe d'un stylo dans le trou du curseur et glissez-le jusqu'au niveau souhaité (1, 2 ou 3) selon l'épaisseur du papier. Reportez-vous au tableau de la notice pour les longueurs de papier restant détectables.

Que signifient les voyants POWER et ERROR ?

Le voyant POWER (vert) indique la mise sous tension. Le voyant ERROR (rouge) s'allume ou clignote selon les erreurs. Par exemple : clignotement rapide de POWER en cas de température élevée de la tête ; POWER éteint et ERROR clignotant pour une erreur de mémoire. Consultez le tableau des erreurs dans la notice pour interpréter tous les codes.

Comment effectuer un auto-test ?

Maintenez la touche FEED enfoncée tout en mettant l'imprimante sous tension. Un auto-test s'imprime indiquant la version, les réglages DIP et les paramètres de la carte mémoire. Pour quitter le mode test, mettez l'imprimante hors tension.

Puis-je utiliser un adaptateur secteur autre que le PS60 ?

Non, vous devez utiliser exclusivement l'adaptateur secteur PS60 (entrée AC 100-240V, sortie DC 24V, 2,0A). L'utilisation d'un autre adaptateur risque d'endommager l'imprimante, de provoquer un incendie ou une décharge électrique.

Comment connecter l'imprimante à un ordinateur ?

Assurez-vous que l'imprimante et l'ordinateur sont hors tension. Branchez le câble d'interface approprié (RS-232C, parallèle, USB ou Ethernet) au connecteur correspondant à l'arrière de l'imprimante. Fixez les vis ou fermoirs, puis mettez l'imprimante sous tension. Le cas échéant, installez le tore de ferrite sur le câble.

L'imprimante ne s'allume pas, que vérifier ?

Vérifiez que l'adaptateur secteur est correctement connecté à l'imprimante et à la prise secteur. Assurez-vous que la prise secteur fonctionne. Vérifiez que l'interrupteur d'alimentation est bien en position ON (I). Si le voyant POWER ne s'allume pas, l'adaptateur ou l'imprimante peut être défectueux - consultez votre revendeur.

MODE D'EMPLOI TSP1043U Star Micronics

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

1. Déballage et inspection ....33

1-1. Déballage ....33

2. Identification des pièces et nomenclature....34

3. Consommables et adaptateur secteur ....36

4. Câbles de connexion et adaptateur secteur ....38

4-1. Câble d'interface ....38
4-2. Raccordement d'une sonnerie ....42
4-3. Connexion de l'adaptateur secteur optionnel....43
4-4. Mise sous tension de l'imprimante ....44
4-5. Installation du câble 45
4-6. Installation du cache de l'interrupteur ....46

5. Panneau de commande et autres fonctions ....47

5-1. Panneau de commande....47
5-2. Erreurs ....47
5-3. Auto-impression....49

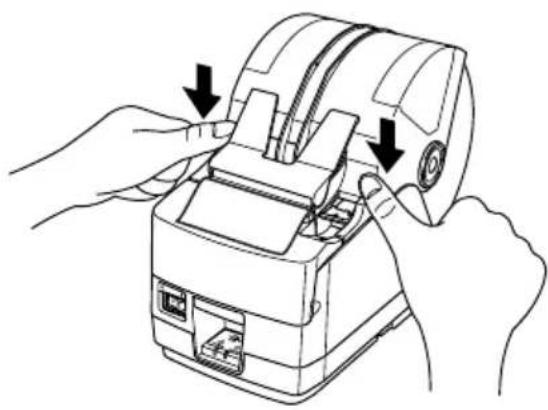

6. Chargement du rouleau de papier 50

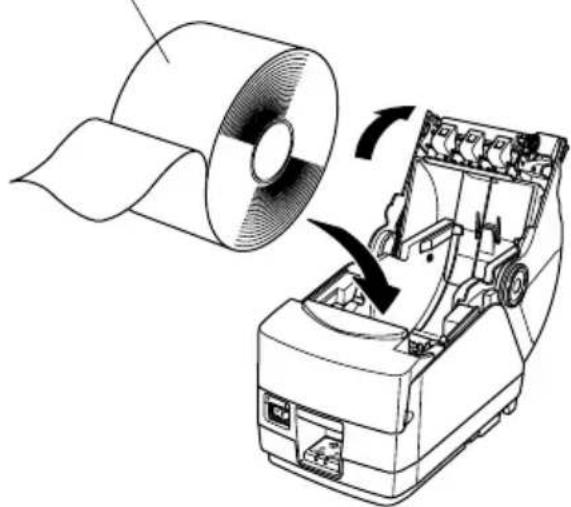

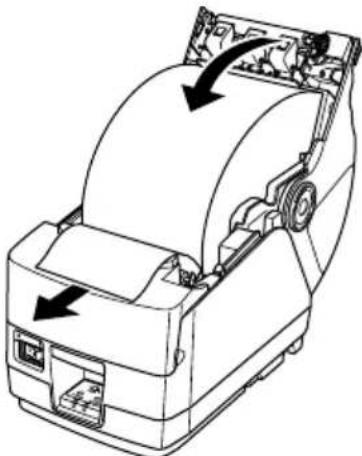

6-1. Chargement du rouleau de papier ....50
6-2. Méthodes de chargement du papier ....53

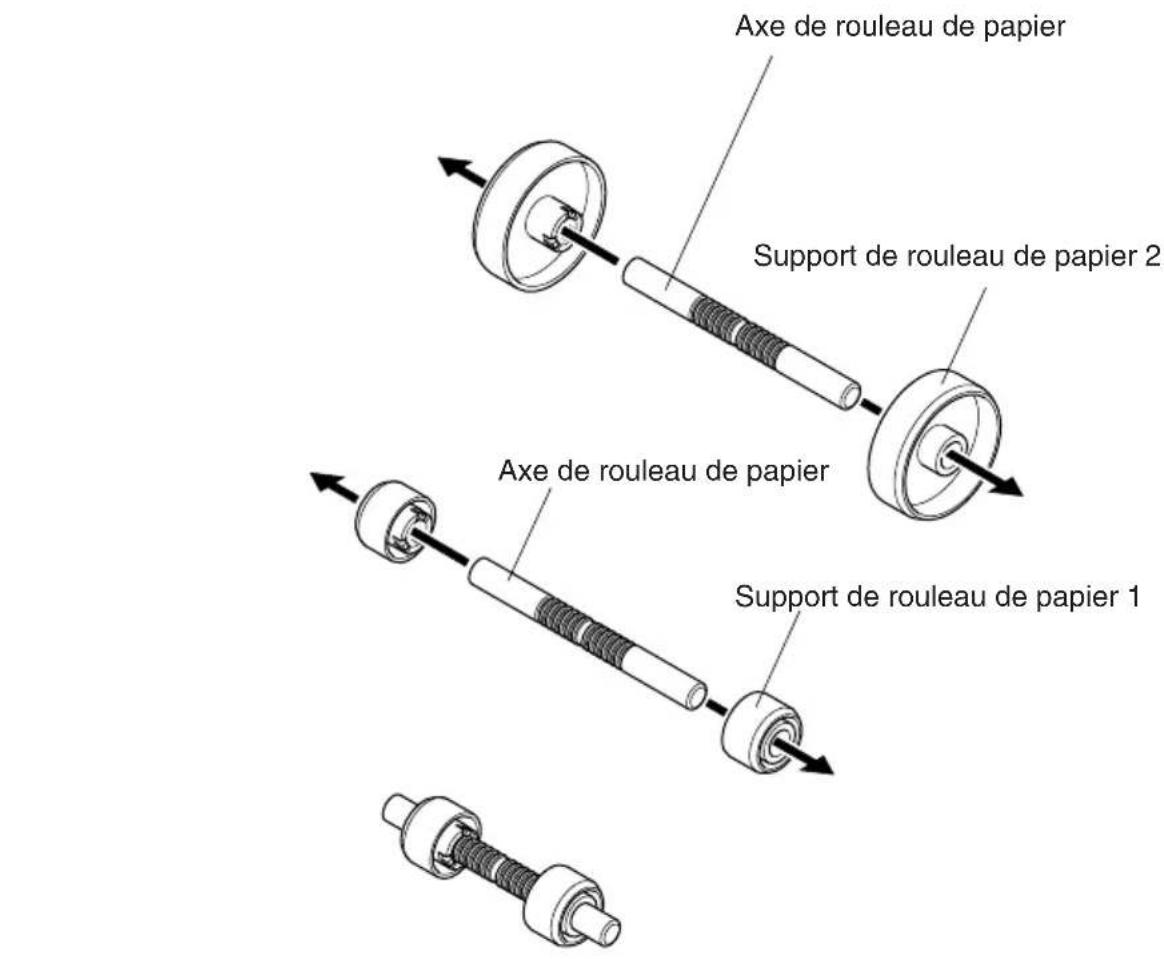

6-3. Réglage du support de rouleau de papier ....54

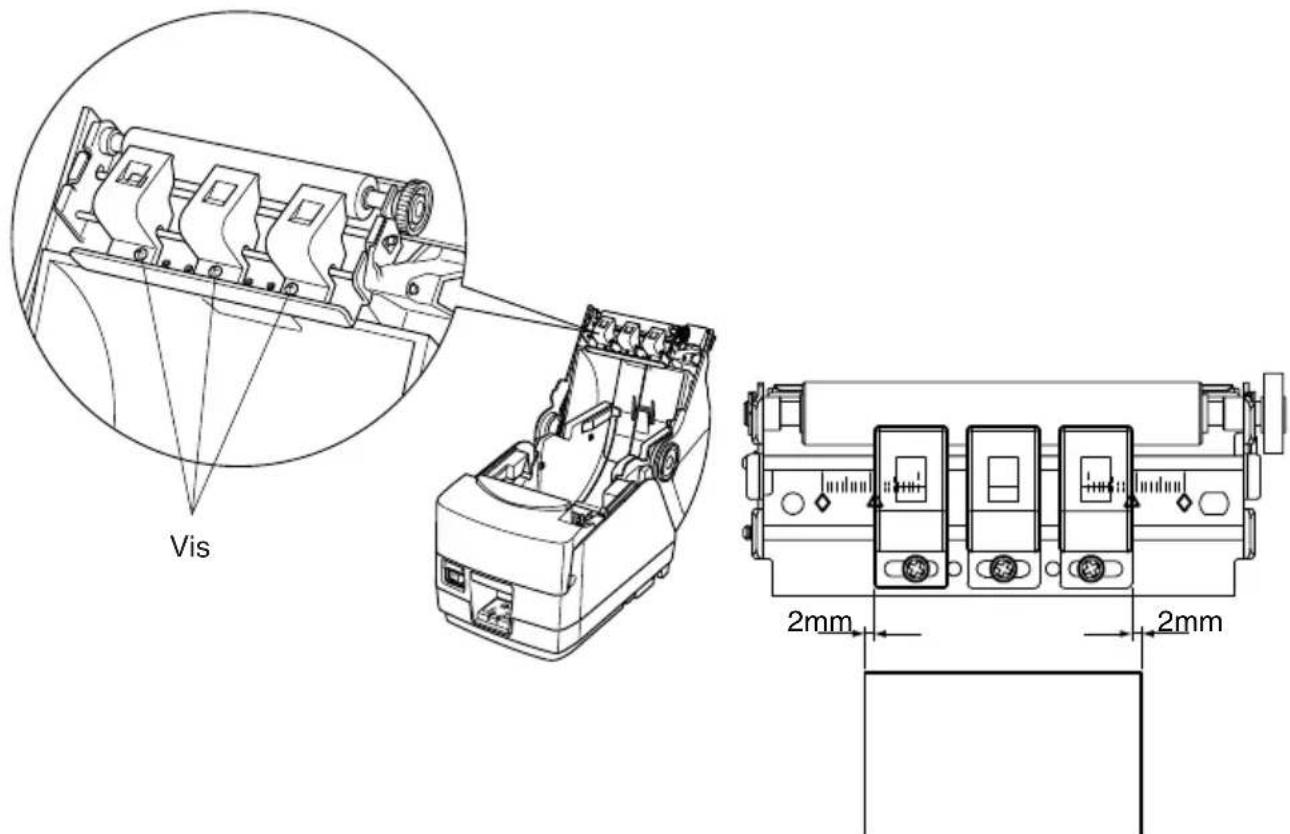

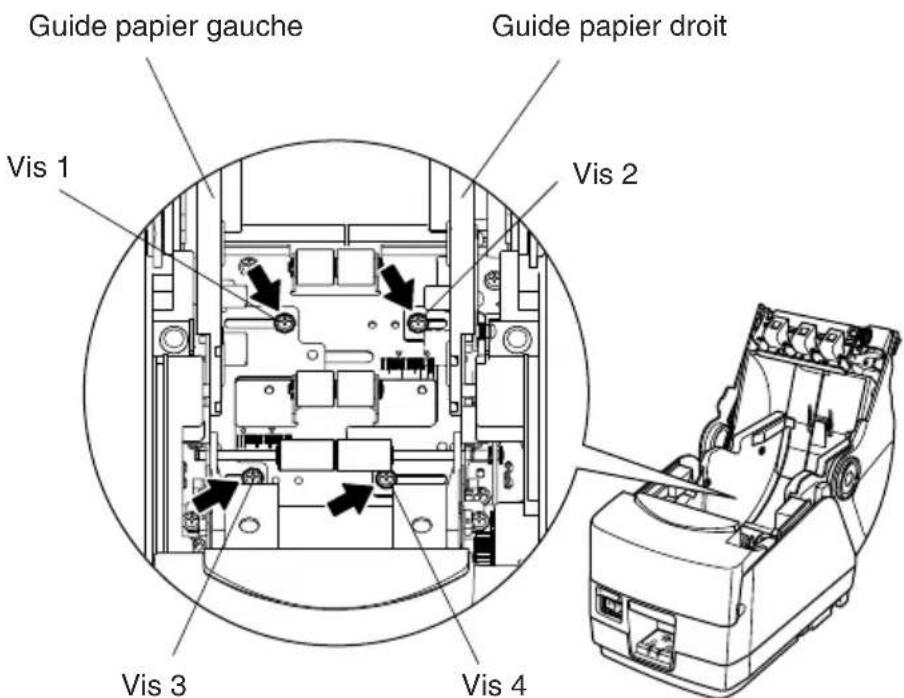

6-4. Réglage des guides papier....55
6-5. Réglage des guides supérieurs ....56

7. Réglage du capteur de fin de rouleau ....57

8. Prévention et correction de bourrages de papier ....59

8-1. Prévention des bourrages de papier ....59
8-2. Correction de bourrages de papier ....59

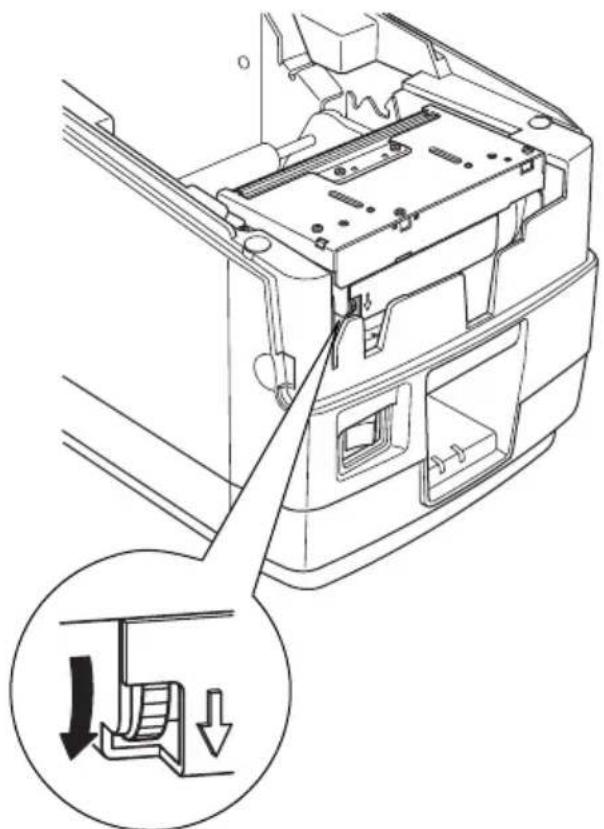

8-3. Libération d'une unité de découpage bloquée ....60

9. Nettoyage 62

9-1. Nettoyage de la tête d'impression 62
9-2. Nettoyage du support de papier 62

APPENDICE ....128

L'appendice n'est pas traduit.

Pour obtenir la dernière version de ce manuel, consultez l'adresse URL suivante:

http://www.star-m.jp/eng/dl/dl02.htm

1. Déballage et inspection

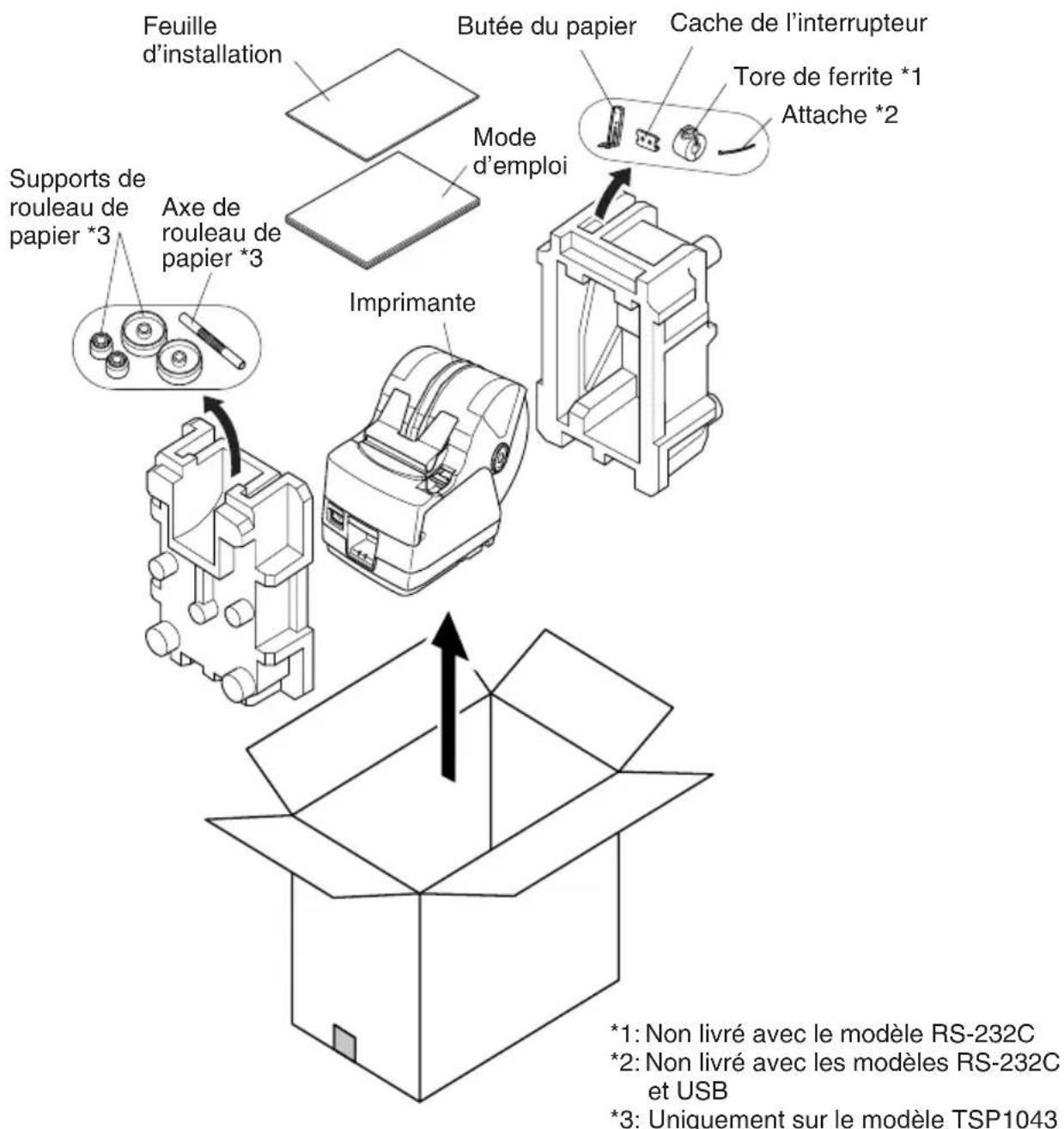

1-1. Déballage

Après avoir déballé l'appareil, vérifiez si tous les accessoires nécessaires se trouvent dans la boîte.

Fig. 1-1 Déballage

Si l'un des éléments mentionnés ci-dessus ne se trouve pas dans la caisse, adressez-vous au magasin où vous avez acheté l'imprimante et demandez que la pièce manquante vous soit fournie. Il est préférable de conserver la caisse d'origine ainsi que tous les emballages. Ceux-ci vous seront utiles s'il vous faut emballer l'imprimante ou la transporter.

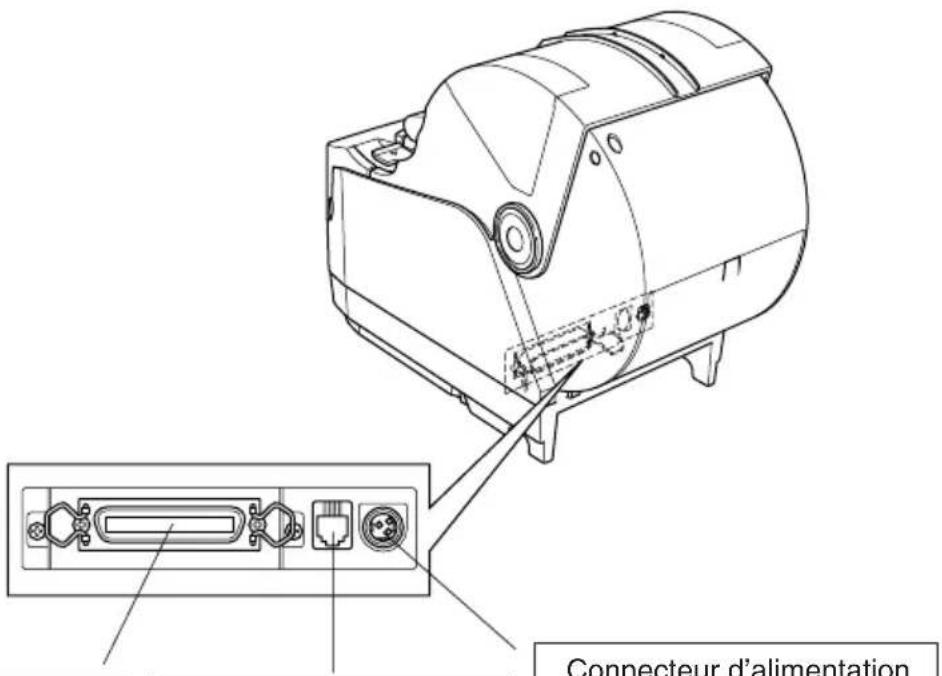

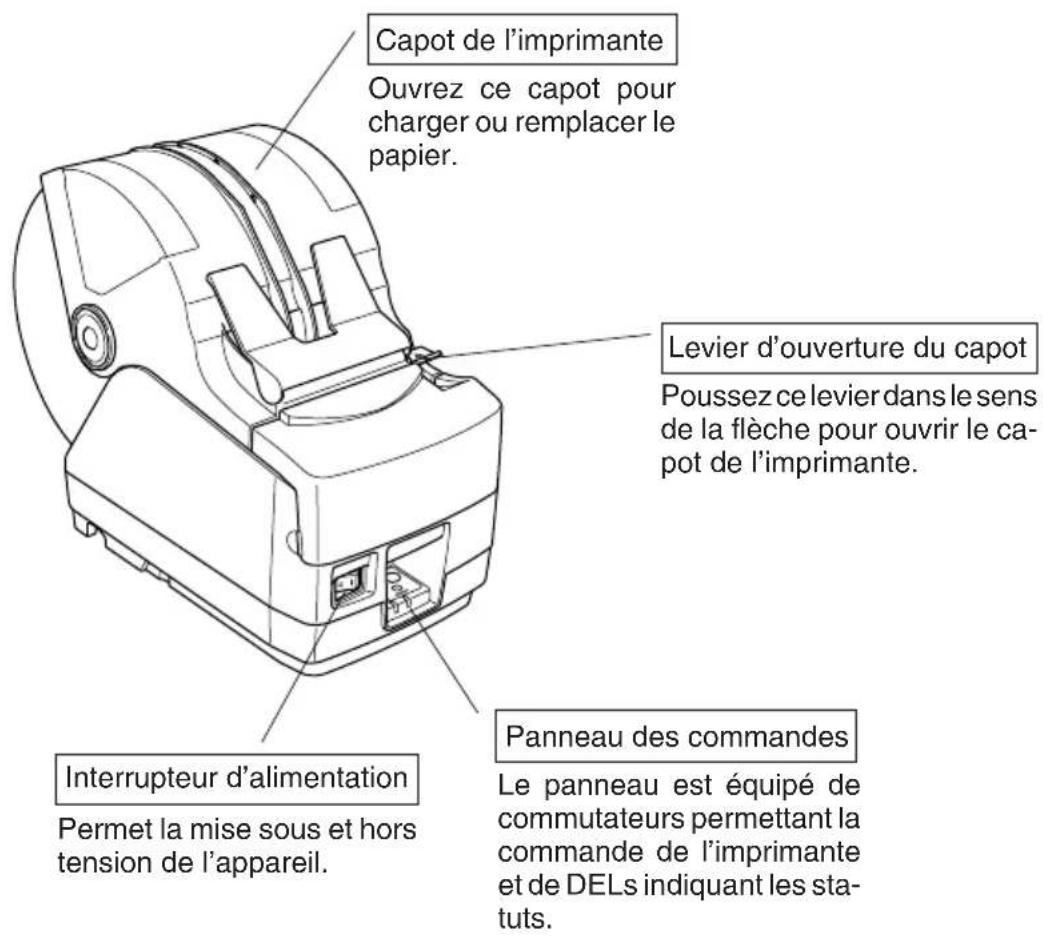

2. Identification des pièces et nomenclature

Connecteur d'interface Ce connecteur vous permet de connecter l'imprimante à l'ordinateur-hôte.

Connecteur de sonnerie Ce connecteur vous permet de raccorder l'imprimante à une sonnerie. Ne pas raccorder à un téléphone.

Ce connecteur vous permet de connecter le câble de l'adaptateur secteur. Ne déconnectez pas le câble lorsque l'imprimante est sous tension.

Emplacement de l'imprimante

Avant de déballer l'imprimante, déterminez l'emplacement où vous souhaitez l'installer. Veuillez observer les points ci-dessous lors de votre choix.

√ Choisissez une surface stable et de niveau sur laquelle l'imprimante ne sera exposée à aucune vibration.
√ Assurez-vous que l'emplacement dispose d'une prise secteur proche et d'accès aisé.
√ Assurez-vous que la distance entre l'imprimante et l'ordinateur-hôte vous permet de les raccorder aisément.
√ Assurez-vous que l'imprimante n'est pas exposée directement aux rayons du soleil.
√ Tenez l'imprimante à l'écart des sources de chaleur importante, telles que les appareils de chauffage, etc.
√ Assurez-vous que le lieu où vous souhaitez installer l'imprimante est propre, sec et n'est pas poussiéreux.
√ Assurez-vous que la prise secteur à laquelle vous raccordez l'imprimante délivre une tension stable. Evitez de raccorder l'imprimante à la prise secteur d'un circuit alimentant de gros consommateurs de courant, tels qu'un photocopieur, réfrigérateur, etc.
√ Assurez-vous que le lieu où vous installez l'imprimante n'est pas excessivement humide.

⚠️ AVERTISSEMENT

Éteignez immédiatement l'appareil en cas de dégagement de fumée ou d'odeur anormale ou en cas de bruit inhabituel. Débranchez immédiatement l'appareil et demander conseil à votre revendeur.
√ Ne tentez jamais de réparer l'appareil vous-même. Une réparation mal effectuée pose un risque de danger.
√ Ne démontez ou ne modifiez jamais l'appareil. Une altération de l'appareil risque de se traduire par des blessures, un incendie ou un choc électrique.

3. Consommables et adaptateur secteur

Il convient d'utiliser exclusivement les types de papier figurant dans le tableau ci-dessous. Veillez également à utiliser l'adaptateur secteur qui figure dans le tableau. L'utilisation d'un type de papier et d'adaptateur ne figurant pas dans le tableau risque d'endommager l'imprimante, de causer un incendie ou une décharge électrique.

(1) Rouleau de papier, caractéristiques

Papier thermique

Épaisseur: 65 à 150 μm

Largeur: 44,5±0,5 à 82,5±0,5 mm

Diamètre extérieur du rouleau

: Max. ∅180 mm

(Lors de l'utilisation du chargement du papier par simple dépôt du rouleau dans l'imprimante)

: Max. ∅170 mm

(Lors de l'utilisation de l'axe de rouleau de papier)

Largeur du rouleau de papier: 45 ^+0,5-1 à 83 ^+0,5-1 mm

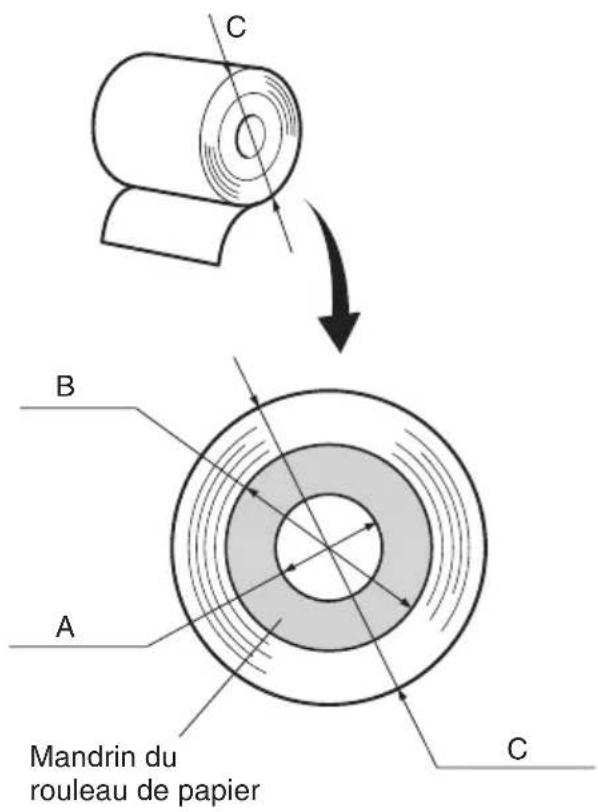

Diamètre extérieur/intérieur du support de rouleau

Epaisseur du papier	Extérieur du support de rouleau	Intérieur du support de rouleau
65 – 100 μm	Max. ø40±1 mm	Max. ø25,4±1 mm
100 – 150 μm	Max. ø58±1 mm	Max. ø50,8±1 mm

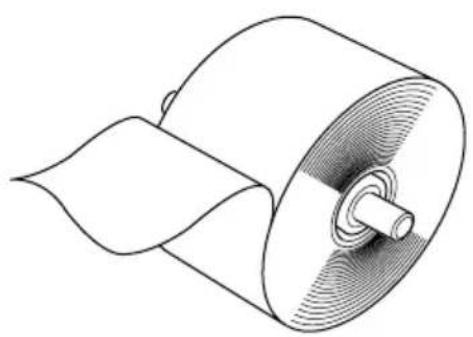

Surface imprimée: Bord extérieur du rouleau

Extrémité arrière: Ne pas utiliser de colle pour immobiliser le rouleau de papier ou son noyau.

Ne pas plier l'extrémité arrière du papier.

(2) Papier conseillé

T8037 (tickets), 85 μm (épaisseur)

TF8067 (tickets), 84 μm (épaisseur)

TF8075 (tickets), 85 μm (épaisseur)

KANZAN

KLS46 (tickets)

KPO460 (tickets)

Lotto482 (tickets), 84 μm (épaisseur)

Suivant le type et l'épaisseur du papier, il peut être nécessaire de changer le réglage de clarté d'impression. Pour changer le réglage de la clarté d'impression, utilisez la commande de réglage de clarté d'impression ‘d’n ou les réglage de commutateur de carte d'extension de mémoire. Reportez-vous au manuel de programmation séparé pour les détails.

(3) Adaptateur secteur (option)

Nom du modèle: PS60

Entrée: CA100 à 240 V, 50/60 Hz

Sortie: CC24±5%, 2,0 A (charge de 10 sec. à 5,0 A max.)

ATTENTION

Pour obtenir des informations concernant le papier recommandé, consultez l'adresse URL suivante : http://www.star-m.jp/eng/dl/dl02.htm

4. Câbles de connexion et adaptateur secteur

4-1. Câble d'interface

Le câble d'interface n'est pas livré. Veuillez utiliser un câble conforme aux caractéristiques.

ATTENTION

Avant de connecter ou déconnecter le câble d'interface, veillez à ce que l'imprimante et tous les appareils qui y sont connectés soient hors tension. Veillez également à débrancher le câble d'alimentation de la prise secteur.

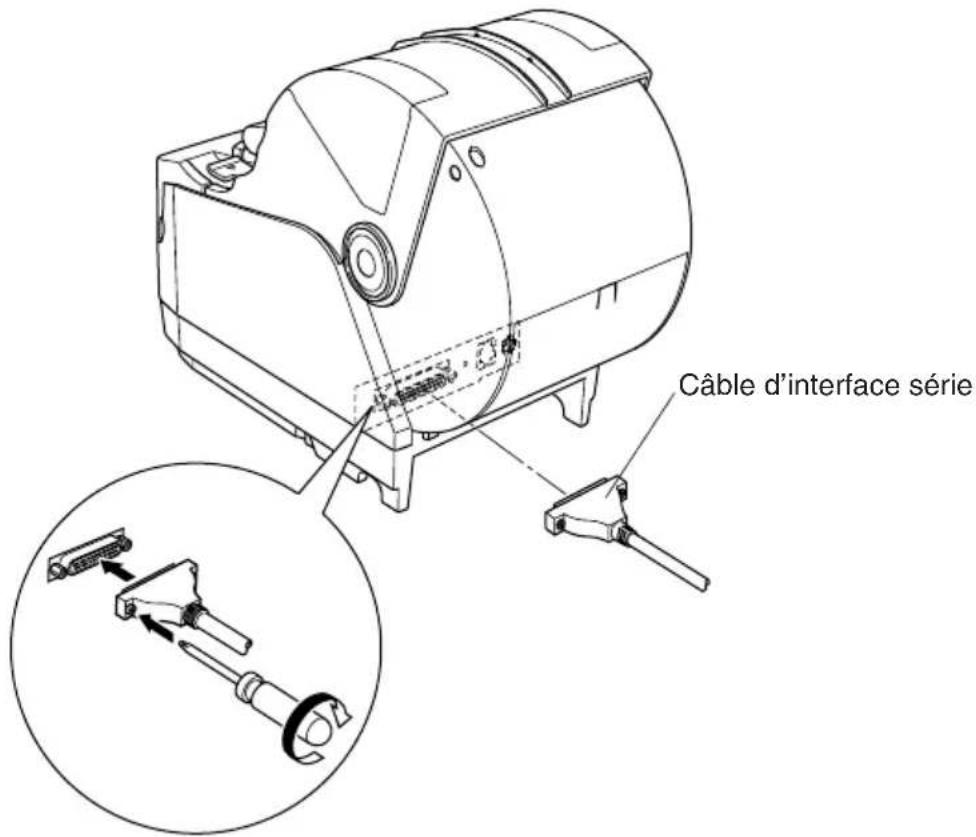

4-1-1. Câble d'interface série (RS-232C)

(1) Assurez-vous que l'imprimante est hors tension.
(2) Connectez le câble d'interface à la borne figurant sur le panneau arrière de l'imprimante.
(3)Serrez les vis du connecteur.

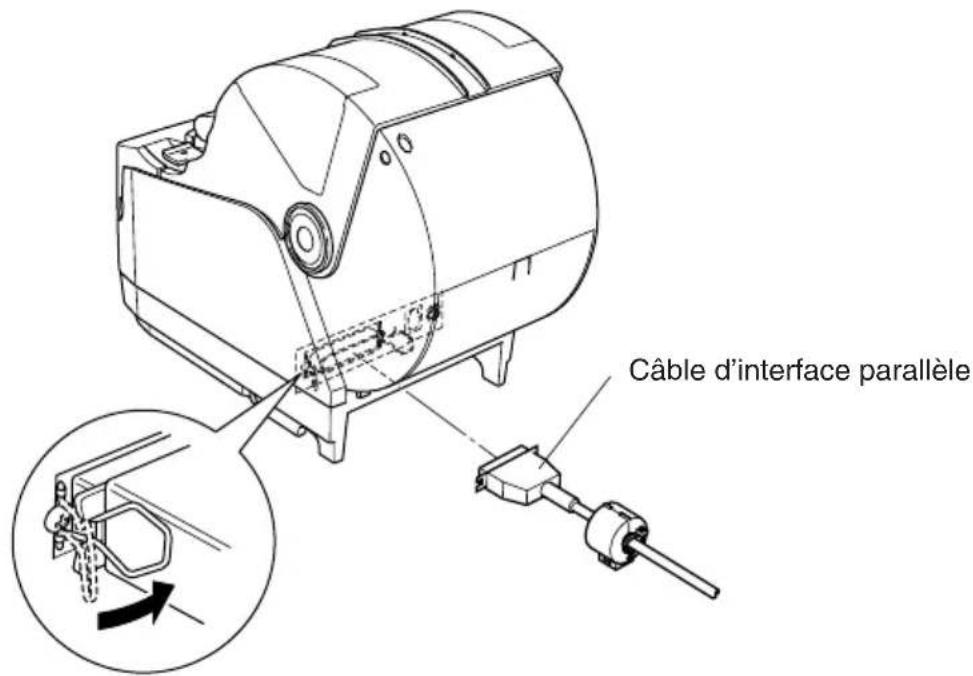

4-1-2. Interface parallèle

(1) Assurez-vous que l'imprimante est hors tension.

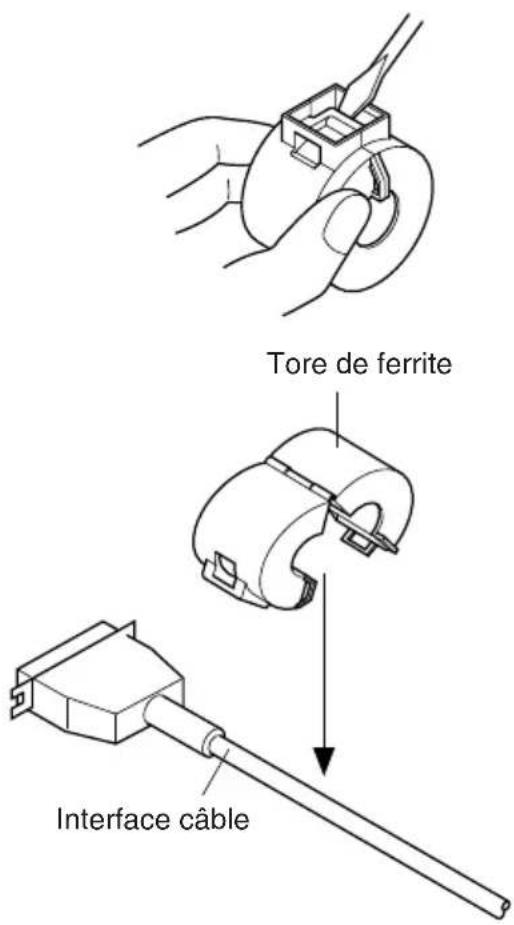

(2) Modèle avec interface parallèle seulement: fixez la grande gaine en ferrite sur le câble comme illustré.

(3)Passez l'attache dans le tore de fer- rite.

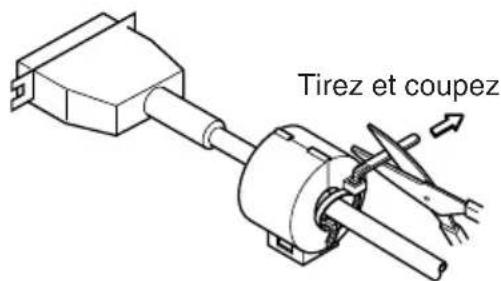

(4)Passez l'attache autour du tore de ferrite et serrez-la. Coupez l'extrémité de l'attache à l'aide de ciseaux.

(5) Connectez le câble d'interface à la borne figurant sur le panneau arrière de l'imprimante.
(6) Attachez les fermoirs du connecteur.

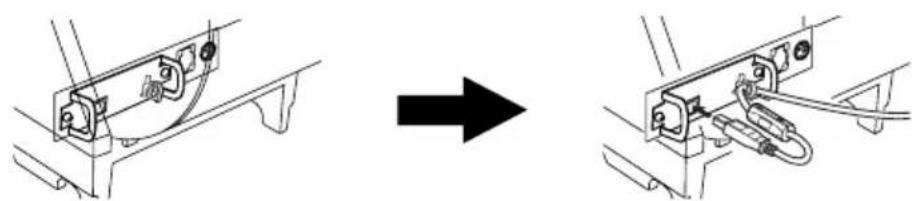

4-1-3. Branchement d'un câble USB

(1) Assurez-vous que l'imprimante est hors tension.
(2) Attachez le tore de ferrite au câble USB conformément à l'illustration ci-dessous, et veiller à passer le câble par le support de câble illustré.

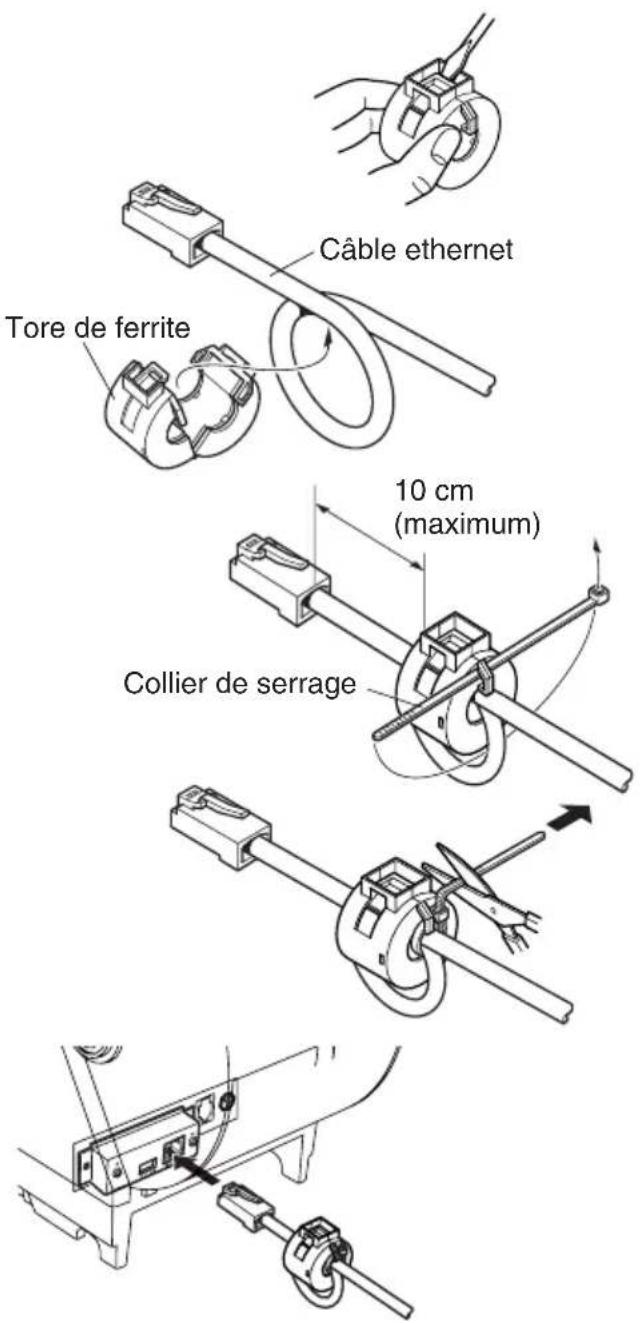

4-1-4. Branchement d'un câble ethernet

(1) Assurez-vous que l'imprimante est hors tension.
(2) Attachez le tore de ferrite au câble ethernet conformément à l'illustration.
(3)Passez le collier de serrage par le tore de ferrite.
(4)Passez le collier de serrage autour du câble et immobilisez ce dernier. Coupez l'extrémité excédentaire du collier à l'aide d'une paire de ciseaux.
(5) Branchez le câble ethernet au connecteur de la carte interface et à votre ordinateur.

4-2. Raccordement d'une sonnerie

Vous pouvez raccorder une sonnerie à l'imprimante à l'aide d'une fiche modulaire. Nous expliquons ci-dessous comment faire le raccordement proprement dit. Pour les détails sur le type de fiche modulaire à utiliser, reportez-vous à la page 149. Notez que le fil ou la fiche modulaires ne sont pas fournis avec l'imprimante. Vous devrez donc vous les procurer.

ATTENTION

Assurez-vous que l'imprimante est hors tension, qu'elle est débranchée de la prise secteur et que l'ordinateur est hors tension avant d'effectuer les connexions.

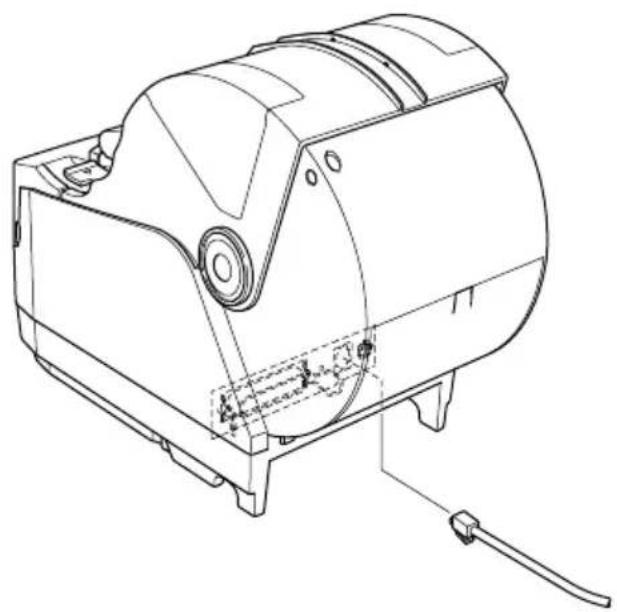

Connectez le câble de la sonnerie à la borne figurant sur le panneau arrière de l'imprimante.

ATTENTION

Ne connectez pas une ligne de téléphone à la borne de la sonnerie, sous peine de risquer d'endommager l'imprimante.

Pour des raisons de sécurité, il convient également de ne pas brancher la sonnerie en cas de risque de survoltage.

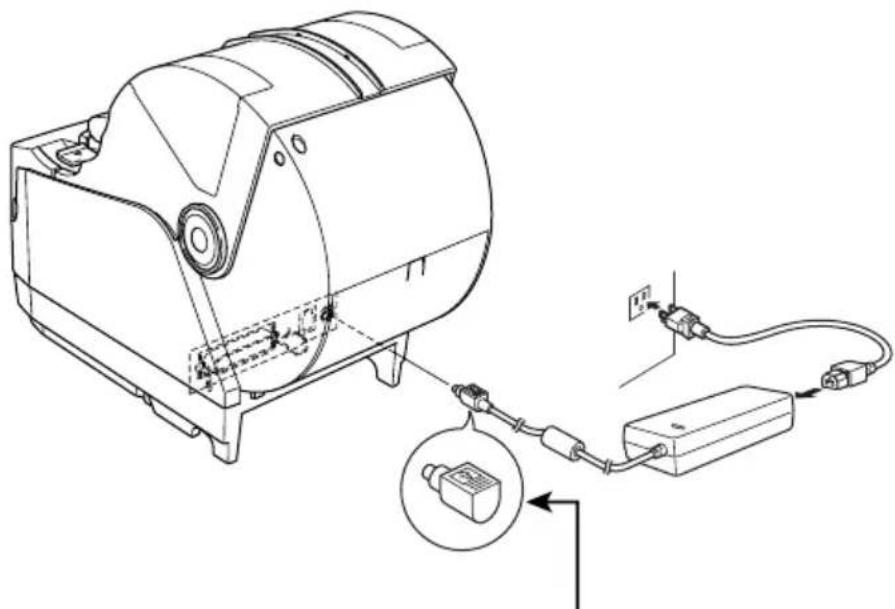

4-3. Connexion de l'adaptateur secteur optionnel

Remarque: Avant de connecter ou déconnecter l'adaptateur secteur, veillez à ce que l'imprimante et tous les appareils qui y sont connectés soient hors tension. Veillez également à débrancher le câble d'alimentation de la prise secteur.

(1) Connectez l'adaptateur secteur au câble d'alimentation.
Remarque: Utilisez exclusivement l'adaptateur secteur et le câble d'alimentation destinés à l'imprimante.
(2) Connectez l'adaptateur secteur à la borne de l'imprimante.
(3) Branchez la prise du câble d'alimentation à la prise secteur.

Lorsque vous débranchez le câble, saisissez la prise du câble pour tirer dessus. Vous pourrez débrancher plus facilement la prise après avoir libéré le verrou.

Ne tirez pas violemment sur le câble car vous risqueriez d'endommager la prise.

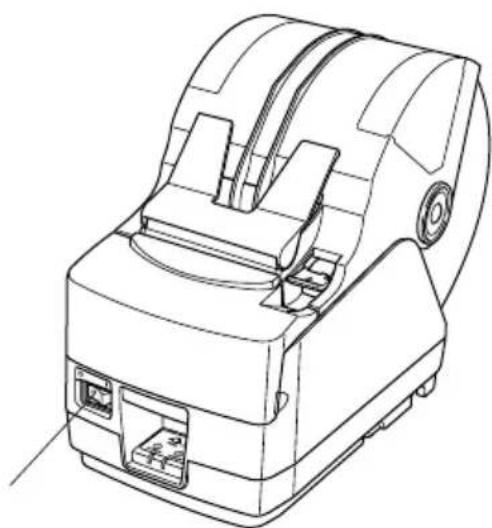

4-4. Mise sous tension de l'imprimante

Assurez-vous d'avoir bien connecté l'adaptateur secteur comme décrit à la section 4-3.

(1) Placez l'interrupteur d'alimentation, situé à l'avant de l'imprimante, sur la position sous tension.

La DEL POWER s'allume au panneau des commandes.

Interrupteur d'alimentation

ATTENTION

Nous vous recommandons de débrancher l'imprimarte du secteur lorsque vous ne comptez pas l'utiliser pendant une période prolongée. Par ailleurs, veillez lors de l'installation à ce que la prise secteur alimentant l'imprimante soit proche et d'accès facile.

4-5. Installation du câble

Installez le câble, comme indiqué sur le schéma ci-dessous.

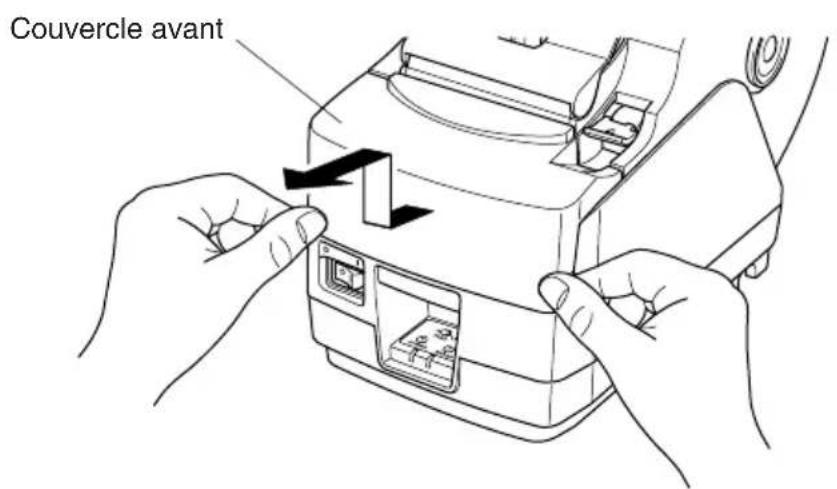

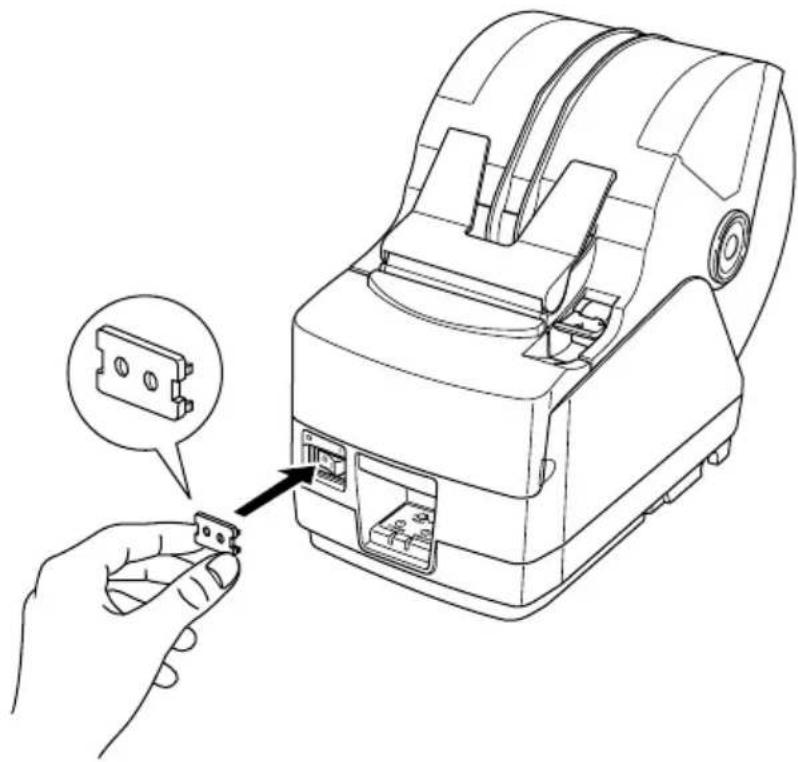

4-6. Installation du cache de l'interrupteur

L'installation de ce cache n'est pas nécessaire.

Ne l'installez que si vous souhaitez :

• éviter que l'interrupteur d'alimentation ne soit actionné par erreur ;
• vous assurer que personne ne peut l'actionner facilement.

Installez le cache, comme indiqué sur le schéma ci-dessous.

L'interrupteur peut être activé ON ( I ) et désactivé OFF (O) en insérant un instrument étroit (stylo à bille, par ex.) dans les orifices du cache de l'interrupteur.

ATTENTION

Nous vous recommandons de débrancher l'imprimante du secteur lorsque vous ne comptez pas l'utiliser pendant une période prolongée. Par ailleurs, veillez lors de l'installation à ce que la prise secteur alimentant l'imprimante soit proche et d'accès facile.

5. Panneau de commande et autres fonctions

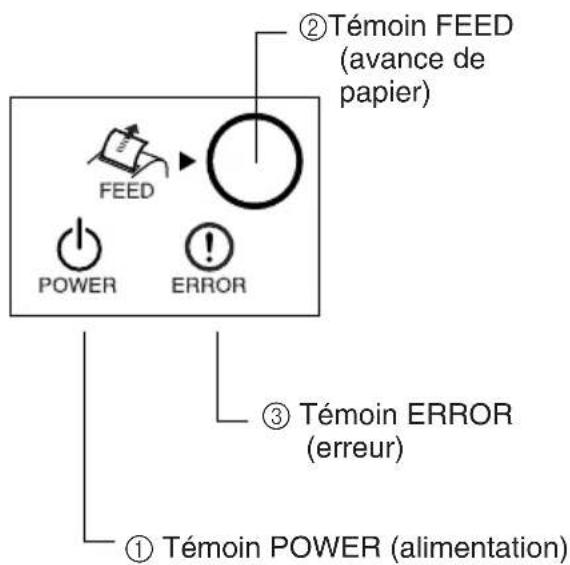

5-1. Panneau de commande

①Témoin POWER (DEL verte) S'allume quand l'appareil est sous tension.
②Témoin FEED Appuyez sur la touche FEED pour faire avancer le papier.
③Témoin ERROR (DEL rouge) Indique des erreurs variées en combinaison avec le témoin POWER.

5-2. Erreurs

(1) Erreur récupérable automatiquement

Description de l’erreur	Témoin POWER	Témoin ERROR	Conditions de récupération
Détection de température élevée de la tête	Clignote à 0,5 seconde d’intervalle	Hors tension	Récupération automatique après refroidissement de la tête.
Erreur d’ouverture du capot de l’imprimante	Sous tension	Sous tension	Récupération automatique après fermeture du capot de l’imprimante.

(2) Erreur récupérable

Description del’erreur	Témoin POWER	Témoin ERROR	Conditions de récupération
Erreur de découpe du papier	Hors tension	Clignote à 0,125 seconde d’inter-valle	Récupération si l’unité de décou-page revient dans sa position d’origine après la mise hors tension et sous tension.

Remarque:

1) Si l'unité de découpage ne revient pas dans sa position d'origine ou n'effectue pas le mouvement initial, la récupération est impossible.
2) Si le papier est coincé, mettez l'appareil hors tension, dégagez le bourrage de papier, puis mettez l'appareil sous tension.

(3) Erreur non récupérable

Description de l’erreur	Témoin POWER	Témoin ERROR	Conditions de récupération
Erreur de mémoire vive	Hors tension	Clignote à 1,0 seconde d’intervalle	Ce n’est pas une erreur récupérable.Consultez votre revendeur pour des réparations.
Erreur de mémoire EERROM	Hors tension	Clignote à 0,75 seconde d’intervalle	Ce n’est pas une erreur récupérable.Consultez votre revendeur pour des réparations.
Erreur de mémoire flash	Hors tension	Clignote à 0,5 seconde d’intervalle	Ce n’est pas une erreur récupérable.Consultez votre revendeur pour des réparations.
Erreur de thermistor	Hors tension	Clignote à 1,5 seconde d’intervalle	Ce n’est pas une erreur récupérable.Consultez votre revendeur pour des réparations.
Erreur d’alimentation	Hors tension	Clignote à 2 seconde d’intervalle	Ce n’est pas une erreur récupérable.Consultez votre revendeur pour des réparations.

Remarque:

1) Si une erreur non récupérable se produit, mettez immédiatement l'appareil hors tension.

2) Quand une erreur d'alimentation se produit, il est possible que le bloc d'alimentation soit en panne.

Pour d'autres erreurs non récupérable, veuillez consulter votre revendeur pour des réparations.

(4) Erreur de détection de papier

Description de l’erreur	Témoin POWER	Témoin ERROR	Conditions de récupération
Erreur de sortie de papier	Sous tension	Clignote à 0,5 seconde d’intervalle	Récupération automatique après chargement d’un nouveau rouleau de papier et fermeture du capot de l’imprimante.
Le rouleau de papier est presque terminé	Sous tension	Clignote à 2 seconde d’intervalle	Les indicateurs signalent la fin pro-che du rouleau, mais l’imprimante continue à imprimer.

5-3. Auto-impression

(1) Essai d'impression

Mettez l'appareil sous tension tout en maintenant la touche FEED enfoncée. L'essai d'impression sera effectué en fonction du numéro de version, des réglages du commutateur DIP et des réglages de commutateur de carte d'extension de mémoire.

*** TSP1000 Ver1.00
Interface : Parallel
DIP Switch 1
Sw 12345678
On *****
Off

(2) Mode de vidage hexadécimal

Ouvrez le capot de l'imprimante, puis mettez l'appareil sous tension tout en maintenant la touche FEED enfoncée. Quand le capot est fermé, “*** HEX DUMP PRINTING ***” est imprimé et l'imprimante entre en mode de vidage hexadécimal.

Chacun des signaux envoyés par l'ordinateur à l'imprimante sera imprimé dans le code hexadécimal.

Cette fonction vous permet de vérifier si un code de commande envoyé à l'imprimante par le programme utilisé est correct ou non. La ligne finale n'est pas imprimée si ses données sont inférieures à une ligne complète. Néanmoins, si vous appuyez sur la touche FEED, la ligne finale sera imprimée. Pour désactiver ce mode, il est nécessaire de mettre l'imprimante complètement hors tension.

*** HEX DUMP PRINTING ***
20	21	22	23	24	25	26	27
28	29	2A	2B	2C	2D	2E	2F
30	31	32	33	34	35	36	37
38	39	3A	3B	3C	3D	3E	3F
40	41	42	43	44	45	46	47
48	49	4A	4B	4C	4D	4E	4F
50	51	52	53	54	55	56	57

6. Chargement du rouleau de papier

6-1. Chargement du rouleau de papier

Le chargement du rouleau de papier dans cette imprimante est différent selon le type de papier utilisé (rouleau de papier à chargement par simple dépôt ou rouleau de papier nécessitant l'utilisation de l'axe). Chargez le rouleau de papier en suivant les procédures figurant à la section 6-2.

Rouleau de papier

[Chargement du papier par simple dépôt]

(1) Poussez le levier d'ouverture du capot et ouvrez le capot de l'imprimante.
(2)Mettez le rouleau de papier en place dans le creux tout en respectant son orientation, et tirez sur l'extrémité

du papier.

[Utilisation de l'axe]

(3)Tirez sur le papier afin de bien le tendre, puis appuyez de part et d'autre du capot de l'imprimante pour le fermer.

Remarque: Assurez-vous que le capot de l'imprimante est bien fermé.

(4) Si le couvercle de l'imprimante est fermé après la mise sous tension, le coupe-papier coupe automatiquement la partie avant du papier.

Remarque: Si le papier n'est pas automatiquement coupé après la fermeture du capot, ouvrez à nouveau le capot, puis refermez-le avec soin.

(5) Si nécessaire, attachez la butée de papier au cache du rouleau de papier, comme illustré. Le bac de sortie peut recevoir jusqu'à 30 feuilles (largeur : 80 à 82,5 mm, épaisseur : 80 à 120 μm, longueur : 50 à 150 mm). Pour le papier d'une autre épaisseur ou d'une autre longueur, la limite est de 10 feuilles.

Remarque: Veillez à adapter la position de la butée du papier en fonction de la longueur de feuille utilisée. (Référez-vous au tableau suivant.)

	Longueur de feuille (mm)
Position 1 50 – 100
Position 2 100 – 120
Position 3 120 – 140
Position 4 140 – 160
Position 5 160 – 180
Position 6 180 – 200

AVERTISSEMENT

- Ne pas toucher la lame du coupe-ruban.

- Une lame se trouve dans la fente de sortie de papier. Il est fortement déconseillé de mettre sa main dans la fente de sortie de papier non seulement pendant l'impression mais aussi en toute autre circonstance, même quand l'impression n'est pas effectuée.

- Le capot de l'imprimante peut être ouvert pour remplacer le papier. Néanmoins, la lame du coupe-ruban se trouvant à l'intérieur du capot de l'imprimante, veuillez faire attention à ne pas rapprocher votre figure ou vos mains trop près de la lame du coupe-ruban.

- Pendant et immédiatement après l'impression, la zone autour de la tête d'impression thermique est très chaude. Ne pas la toucher car vous pourriez vous brûler.

ATTENTION

- Ne pas faire fonctionner le levier d'ouverture du capot tout en appuyant sur le capot de l'imprimante avec la main.

- Ne pas tirer sur le papier pour le faire sortir quand le capot de l'imprimante est fermé.

- L'élément de chauffage et le circuit imprimé de la tête d'impression thermique sont facilement endommagés. Ne pas les toucher avec des objets métalliques, du papier de verre, etc.

- La qualité d'impression peut être affectée si l'élément de chauffage de la tête d'impression thermique est souillé par un contact avec vos mains, Ne pas toucher l'élément de chauffage de la tête d'impression thermique.

- Le circuit imprimé de la tête d'impression thermique peut être endommagé par l'électricité statique. Ne touchez jamais directement le circuit imprimé.

- La qualité d'impression et la durée de vie utile de la tête d'impression thermique ne peuvent pas être garanties si un papier quelconque différent de celui recommandé est utilisé. En particulier, le papier contenant les éléments suivants: Na+, K+, Cl-, peut réduire de façon importante la durée de vie utile de la tête d'impression thermique. Veuillez prendre des précautions.

- Ne pas faire fonctionner l'imprimante si de l'humidité provenant de la condensation, etc., est présente sur la surface avant de la tête.

6-2. Méthodes de chargement du papier

Cette imprimante permet d'utiliser deux méthodes de chargement : en utilisant l'axe de rouleau de papier ou non. L'axe de rouleau de papier n'est pas utilisé pour le chargement du papier par simple dépôt du rouleau. Sélectionnez la méthode de chargement de papier en vous aidant du tableau suivant, selon le type de papier utilisé.

Largeur du papier (mm)Epaisseur dupapier ( m )	44,5 ≤ Largeur < 79,5	79,5 ≤ Largeur ≤ 82,5
65 Epaisseur < 80	Utilisez l’axe de rouleau depapier (*1, *4)	Utilisez l’axe de rouleau depapier (*2)
80 ≤ Epaisseur ≤ 120	Utilisez l’axe de rouleau depapier (*1, *4)	Utilisez le chargement par simpledépôt du rouleau de papier (*3)
120 < Epaisseur ≤ 150	Utilisez l’axe de rouleau depapier (*1)	Utilisez l’axe de rouleau depapier (*1)

Remarque :

*1: Diamètre extérieur maximum du rouleau : 150 mm
*2: Diamètre extérieur maximum du rouleau : 170 mm
*3: Diamètre extérieur maximum du rouleau : 180 mm
*4: La vitesse d'impression supérieure (réglée par défaut en usine) doit être remplacée par la vitesse moyenne (140 mm/sec.). Pour changer la vitesse d'impression, utilisez la commande réglage de la vitesse d'impression Rn. Reportez-vous au manuel de programmation séparé pour les détails.

6-3. Réglage du support de rouleau de papier

Il existe deux supports de rouleau de papier de taille différente : les supports de rouleau de papier 1 pour le papier avec un rouleau intérieur d'un diamètre de 1 pouce et les supports de rouleau de papier 2 pour le papier avec un rouleau intérieur d'un diamètre de 2 pouces. Sélectionnez les supports de rouleau en fonction du type de rouleau de papier utilisé.

(1) Installez les supports de rouleau de chaque côté de l'axe de rouleau de papier.
(2) Réglez les positions sur les supports de rouleau en fonction de la largeur du rouleau de papier utilisé.
(3) Insérez les supports et l'axe de rouleau dans le rouleau de papier.

6-4. Réglage des guides papier

Lorsque l'imprimante sort de l'usine, les guides papier et les guides supérieurs sont réglés pour des rouleaux de la largeur suivante.

Largeur du papier : 79,5 ± 0,5 mm (TSP1043)

Largeur du papier : 82,5 ± 0,5 mm (TSP1045)

Lorsque vous utilisez un rouleau de papier d'une largeur différente de celles figurant dans la liste ci-dessus, effectuez la procédure suivante pour régler les guides papier. Pour régler les guides supérieurs, reportez-vous à “6-5 Réglage des guides supérieurs”.

(1)Dévissez les quatre vis.

(2) Réglez les guides papier gauche et droite en fonction de la largeur du rouleau de papier, en veillant à laisser un espace d'environ 0,5 mm entre chaque guide et le bord du papier.

Les graduations de la plaque métallique à l'intérieur de l'imprimante sont divisées en segments de 1 mm entre les repères ♦. Les deux repères ▼audessus des graduations sont utilisés pour le papier d'une largeur de 57,5 mm et les deux repères ♦ sont utilisés pour le papier d'une largeur de 79,5 mm. Par conséquent, pour les rouleaux de papier d'une largeur de 79,5 mm, positionnez chaque guide papier 0,5 mm à l'extérieur du repère ♦ respectif. Si nécessaire, les vis 2 et 3 peuvent être déposées et installées dans les trous adjacents.

(3)Revissez les quatre vis.

6-5. Réglage des guides supérieurs

Lorsque l'imprimante sort de l'usine, les guides supérieurs sont réglés pour des rouleaux d'une largeur de 79,5–82,5 mm. Lorsque vous utilisez un rouleau de papier d'une largeur différente, effectuez la procédure suivante pour régler les guides supérieurs.

(1) Dévissez les deux vis des guides supérieurs gauche et droit. (2) Réglez les guides supérieurs gauche et droit selon la largeur du rouleau de papier, en veillant à ce que chaque guide soit environ 2 mm à l'intérieur du bord du papier.

Les graduations de la plaque métallique sur le capot sont divisées en segments de 1 mm. Les deux repères ▲ au-dessous des graduations sont utilisés pour le papier d'une largeur de 57,5 mm et les deux repères ♦ sont utilisés pour le papier d'une largeur de 79,5 mm (également utilisé pour le papier d'une largeur de 82,5 mm).

Si nécessaire, les vis des guides supérieurs gauche et droit peuvent être retirées et installées dans les trous adjacents. Si le rouleau de papier est d'une largeur de 50 mm ou moins, retirez le guide central supérieur en dévissant sa vis, puis réglez les guides supérieurs gauche et droit.

Remarque :

Lorsque vous réglez les guides supérieurs, veillez à ne pas pincer les fils et à ne pas trop appuyer sur ceux-ci.

(3) Revissez les deux vis.

7. Réglage du capteur de fin de rouleau

Utilisez la procédure suivante pour régler le capteur de fin de rouleau conformément à la taille du rouleau de papier utilisé.

①Ouvrez le capot de l'imprimante. ② Déterminez la position correcte du système de réglage à partir des trois positions suivantes, en fonction de la méthode de chargement du papier et du diamètre du rouleau intérieur du rouleau de papier.

Position 1 : Lors de l'utilisation du chargement du papier par simple dépôt du rouleau dans l'imprimante

Position 2 : Utilisation du support 2 de rouleau de papier (rouleau intérieur ø50,8 mm)

Position 3 : Utilisation du support 1 de rouleau de papier (rouleau intérieur ∅25,4 mm)

③ Insérez la pointe d'un stylo à bille ou d'un instrument similaire dans le trou du curseur de réglage, puis tout en appuyant sur le curseur de réglage, faites-le glisser jusqu'à la position souhaitée.

(Niveau 1) (Niveau 2) (Niveau 3)

Le tableau suivant indique les quantités de papier restant qui peuvent être détectées.

(1) Position 1

Épaisseur du papier (μm)	Quand vous utilisez un rouleau de papier dont le diamètre intérieur du support est de (A) : ø25,4 et le diamètre extérieur de (B) : ø40
	Diamètre détecté (C)(Env. mm)			Longueur de papier restante(Env. m)
	Niveau 1 Niveau 2 Niveau 3 Niveau 1 Niveau 2 Niveau 3
80	∅44 ∅48	∅52		3,5 7,5	12,5
105				1,5 4,5	7,5

(2) Position 2

Épaisseur du papier (μm)	Quand vous utilisez un rouleau de papier dont le diamètre intérieur du support est de (A) : ø25,4 et le diamètre extérieur de (B) : ø40
	Diamètre détecté (C)(Env. mm)			Longueur de papier restante(Env. m)
	Niveau 1 Niveau 2 Niveau 3 Niveau 1 Niveau 2 Niveau 3
65	—	ø45	—	—	5,6	—
80					4,4
105					3,2

(3)Position 3

Épaisseur du papier (μm)	Quand vous utilisez un rouleau de papier dont le diamètre intérieur du support est de (A) : ø50,8 et le diamètre extérieur de (B) : ø58
	Diamètre détecté (C)(Env. mm)			Longueur de papier restante(Env. m)
	Niveau 1 Niveau 2 Niveau	3 Niveau 1 Niveau 2 Niveau	3 Niveau 2 Niveau	3 Niveau 2 Niveau	3 Niveau 2 Niveau	3 Niveau 2 Niveau
150	—	ø69	—	—	6,5	—

Remarque:

1) Avant sa sortie de l'usine, le système de réglage est réglé en position 1, niveau 2.
2) La dimension C et la longueur de papier restante sont les valeurs calculées. Il est possible qu'il y ait quelques différences dans le mécanisme actuel.
3) Les autres longueurs de feuille figurant dans le tableau servent de référence uniquement. Réglez le capteur de fin de rouleau en fonction du papier utilisé.
4) Si vous utilisez du papier épais (épaisseur égale ou supérieure à 100 µm) et que le système de réglage est sur le position 1, il y aura un certain relâchement au niveau du rouleau de papier, ce qui peut entraîner des variations lors de la détection. Réglez sur le niveau 3.

8. Prévention et correction de bourrages de papier

8-1. Prévention des bourrages de papier

Il convient de ne jamais toucher le papier pendant son éjection et avant qu'il soit coupé. Appuyer ou tirer sur le papier pendant son éjection risque de provoquer un bourrage, des problèmes de coupure ou d'avance de ligne.

8-2. Correction de bourrages de papier

En cas de bourrage de papier, procédez comme suit afin d'y remédier :

(1)Mettez l'appareil hors tension.
(2) Poussez le levier d'ouverture du capot afin de l'ouvrir.

Si le couvercle de l'imprimante ne s'ouvre pas sur les modèles à coupe-papier automatique, c'est que celui-ci n'est pas à sa position d'origine. Dans ce cas, ramenez le coupe-papier à sa position d'origine en suivant les instructions de la section 8-3. Ouvre le couvercle de l'imprimante lorsque le papier coincé a été retiré.

(3)Retirez le papier bloqué.

ATTENTION

Veillez à ne pas endommager l'imprimante lors du retrait du papier bloqué.

Veillez particulièrement à ne pas toucher la tête d'impression thermique en raison de sa fragilité.

(4) Veillez à insérer le rouleau de papier tout droit et refermez avec soin le capot de l'imprimante.

Remarque:

1) Le papier doit être placé bien droit. Si vous refermez le capot de l'imprimante alors que le papier est de travers (voir illustration), un bourrage peut se produire.
2) Verrouillez le capot de l'imprimante en appuyant sur les deux côtés. Veillez bien à refermer correctement le capot.

(5) Mettez l'imprimante sous tension. Assurez-vous que la DEL ERROR n'est pas allumée.

Remarque: Tant que la DEL ERROR est allumée, l'imprimante n'accepte aucune commande. Il faut donc veiller à ce que le capot de l'imprimante soit verrouillé.

8-3. Libération d'une unité de découpage bloquée

Si l'unité de découpage automatique se bloque ou ne coupe pas le papier, suivez les étapes ci-dessous.

AVERTISSEMENT

Le travail sur l'unité de découpage étant dangereux, n'oubliez pas de mettre avant tout l'imprimante hors tension.

(1) Réglez l'interrupteur d'alimentation sur la position hors tension OFF pour mettre l'imprimante hors tension.
(2) Faites glisser le couvercle avant pour dégager l'unité de découpage automatique.
(3)Enlevez le papier coincé.

ATTENTION

Faites attention à ne pas endommager l'imprimante pendant que vous enlevez le papier coincé.

La tête d'impression thermique étant particulièrement sensible, veillez à ne pas la toucher.

(4) Si la lame mobile du coupe-papier dépasse, tournez le bouton dans le sens de la flèche afin de ramener la lame à sa position d'origine.

Quand la fenêtre de contrôle est complètement blanche, la lame mobile est dans sa position d'origine.

ATTENTION

1) N'appliquez pas de pression excessive sur la lame mobile.
2) Si la lame mobile dépasse trop, le capot de l'imprimante ne pourra pas être ouvert. Vous risquez d'endommager l'unité de découpage automatique en essayant d'ouvrir le capot de l'imprimante.

(5) Ouvrez le capot de l'imprimante, enlevez le papier coincé, puis remettez le rouleau de papier en place.
(6) Installez le couvercle avant, puis réglez l'interrupteur d'alimentation sur la position sous tension.

Les caractères imprimés pourraient devenir partiellement illisibles en raison de l'accumulation de la poussière de papier et de crasse. Afin de prévenir ce genre de problème, il convient de nettoyer régulièrement la poussière qui s'accumule sur le support de papier, les passages du papier et la surface de la tête d'impression. Il est recommandé d'effectuer un tel nettoyage une fois tous les six mois ou après l'impression d'un million de lignes.

9-1. Nettoyage de la tête d'impression

Nettoyez la poussière noirâtre accumulée sur la surface de la tête d'impression thermique en l'essuyant avec de l'alcool isopropylique.

Remarque: La tête d'impression thermique est fragile, il convient donc de procéder avec précaution. Prenez soin de ne pas la griffer.

9-2. Nettoyage du support de papier

Nettoyez la poussière de papier accumulée sur le support de papier et sur les passages du papier à l'aide d'un chiffon doux.

INHALTSVERZEICHNIS

Ce produit renferme un dispositif sans fil incorporé et il ne peut être utilisé que dans les pays suivants.

Dans l'union europeenne (U.E.), cette etiquette indique que ce produit ne doit pas être jete avec les dechets menagers. Il doit être depose dans un container approprié permettant la recuperation et le recyclage en accord avec les directives WEEE de la legislation europeennes (Directive 2002/96/EC).

It
