Type de produit	Commutateur KNX
Marque	Berker
Modèle	75319000
Alimentation	30 V ≡ TBTS (via bus KNX)
Nombre de voies	10 sorties relais indépendantes
Fonctions principales	Commande tout ou rien, volet/store par paire de voies
Type de charge	Éclairage, ouvrants (volets roulants, stores)
Courant nominal par sortie	4 A (AC1)
Courant total maximum	40 A (somme des 10 voies)
Dissipation maximale	3 W
Consommation bus (typique)	15,9 mA
Consommation bus (repos)	7,5 mA
Température de fonctionnement	-5 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Section de raccordement	0,75 mm² à 2,5 mm²
Cadence de commutation	6 cycles/min (à pleine charge)
Indice de protection	IP20 (boîtier) / IP30 (sous plastron)
Installation	Rail DIN (6 modules)
Largeur	105 mm (6 x 17,5 mm)
Communication KNX	KNX TP1, S-Mode
Protection amont	Disjoncteur 10 A
Altitude de fonctionnement	< 2000 m
Degré de pollution	2
Tension de choc	4 kV
Catégorie de surtension	III

FOIRE AUX QUESTIONS - 75319000 BERKER

Comment installer le commutateur Berker 75319000 ?

L'installation doit être réalisée par un installateur électricien qualifié conformément aux normes en vigueur dans le pays. Raccordez les charges aux sorties et le bus KNX. Respectez les règles TBTS et ne dépassez pas la charge maximale.

Quelle est la fonction du commutateur Auto/Manu ?

Le commutateur Auto/Manu (①) permet de basculer entre le mode automatique (les sorties sont contrôlées par le bus KNX) et le mode manuel (les boutons poussoirs locaux (③) commandent directement les charges). En mode manuel, les boutons sont actifs.

Comment adresser physiquement le produit ?

Appuyez sur le bouton poussoir lumineux (④) pour lancer l'adressage physique. Si le voyant est allumé, cela indique la présence du bus et que le produit est en mode d'adressage. Utilisez un logiciel KNX certifié pour l'assignation de l'adresse.

Quel est le courant maximal total admissible ?

Le courant maximal total pour le modèle 75319000 est de 40 A (somme des courants sur toutes les voies C1 à C10). Un disjoncteur de 10 A doit être installé en amont.

Peut-on commander des volets roulants avec ce commutateur ?

Oui, si le produit est configuré en mode volet/store par paire de voies. Les sorties peuvent alors commander la montée et la descente d'ouvrants comme des volets roulants ou des stores.

Que signifient les voyants d'état qui clignotent en permanence ?

Un clignotement permanent des voyants (②) indique le chargement d'un logiciel d'application inapproprié. Rechargez le bon logiciel d'application via un outil KNX certifié.

Quelle est la consommation électrique sur le bus KNX ?

La consommation typique sur le bus KNX est de 15,9 mA, et de 7,5 mA au repos. Ces valeurs sont importantes pour dimensionner l'alimentation du bus.

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et non abrasif. N'utilisez pas de produits chimiques ou de liquides. Débranchez l'appareil du bus avant nettoyage si nécessaire.

L'appareil est-il compatible avec tous les systèmes KNX ?

Oui, ce commutateur est compatible avec le média KNX TP1 et peut être configuré en S-Mode. Il nécessite un logiciel de configuration certifié KNX.

Où trouver la base de données produit et les fichiers de configuration ?

La base de données produit, les descriptions techniques et les programmes de conversion sont disponibles sur le site Internet du fabricant. Téléchargez les fichiers mis à jour pour la configuration.

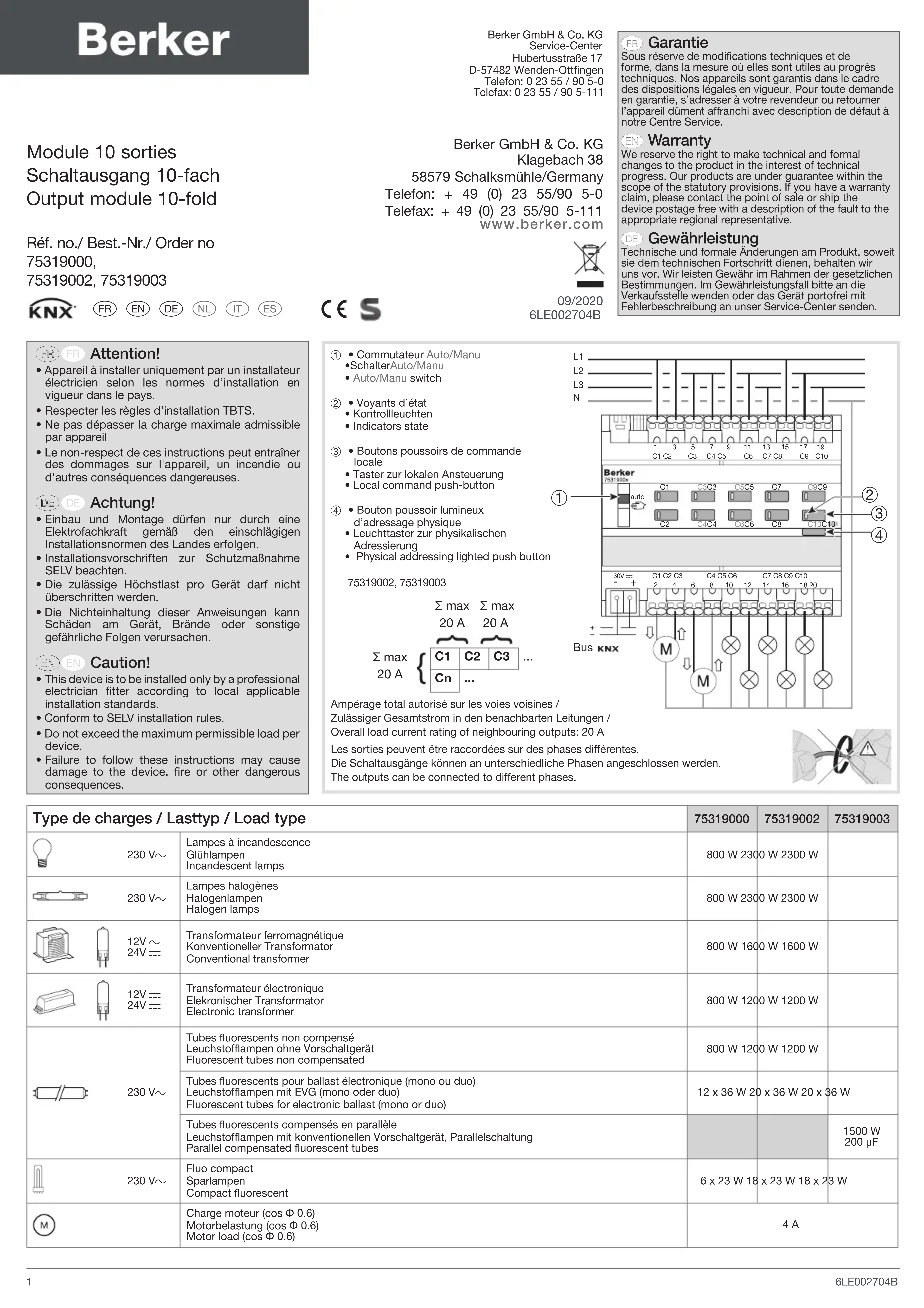

MODE D'EMPLOI 75319000 BERKER

Sous réserve de modifications techniques et de forme, dans la mesure où elles sont utiles au progrès techniques. Nos appareils sont garantis dans le cadre des dispositions légales en vigueur. Pour toute demande en garantie, s'adresser à votre revendeur ou retourner l'appareil dûment affranchi avec description de défaut à notre Centre Service.

Warranty

• Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.
• Respecter les règles d'installation TBTS.
• Ne pas dépasser la charge maximale admissible par appareil
• Le non-respect de ces instructions peut entraîner des dommages sur l'appareil, un incendie ou d'autres conséquences dangereuses.

Achtung!

① • Commutateur Auto/Manu

•SchalterAuto/Manu
- Auto/Manu switch

② • Voyants d'état

• Kontrollleuchten
• Indicators state

③ • Boutons poussoirs de commande locale

• Taster zur lokalen Ansteuerung
- Local command push-button

④ • Bouton poussoir lumineux

Ampérage total autorisé sur les voies voisines /

Les sorties peuvent être raccordées sur des phases différentes.

Les pilotes 10 sorties 7531900x sont des relais permettant d'interfacer le Bus KNX avec des charges électriques commandées en tout ou rien. Ils permettent de commander de l'éclairage (voir tableau de charges), ou des ouvrants tels que volets roulants, stores à bannes, stores à lamelles, en fonction de la configuration du produit.

Ces produits sont déclinés en 3 variantes qui se distinguent par la puissance et le type des charges raccordables.

Fonctions

• Sélection de la fonction tout ou rien ou volet/store par paire de voies lors de la configuration.
• Jusqu'à 10 voies indépendantes commandées par le Bus KNX (selon fonctions configurées).
• Visualisation de l'état des sorties sur le produit.
• Possibilité de commande manuelle des sorties à partir du produit.

Les fonctions précises de ces produits dépendent de la configuration et du paramétrage.

Configuration

- La programmation, l'installation et la mise en service de l'appareillage s'effectuent à l'aide d'un logiciel certifié KNX.

La base de données produit, les descriptions techniques, les programmes de conversion ainsi que les d'autres programmes d'aide actualisés sont disponibles sur notre site Internet.

Test et mise en service

Commutateur Auto/Manu ① et boutons poussoirs de commande locale ③

Avant le premier téléchargement, en mode manuel, le produit est configuré en commande d'éclairage. Dans ce mode, si un ouvrant est câblé, veiller à ne pas activer les commandes de montée et de descente simultanément.

En position Manu (💡) du commutateur ①, les boutons poussoirs ③ permettent de commander les charges raccordées aux sorties.

Utilisez la position Auto du commutateur ① en mode exploitation ou pour configurer le produit. En position Auto du commutateur ① les boutons poussoirs ③ sont inactifs et les relais réagissent aux ordres provenant du bus KNX.

Voyants d'état ②

Les voyants ② indiquent l'état des relais de sortie correspondants: allumé = relais fermé. Un clignotement permanent des voyants indique le chargement d'un logiciel d'application inapproprié.

Bouton physique ④ poussoir lumineux d'adressage

Appuyez sur le bouton poussoir lumineux ④ pour réaliser l'adressage physique du produit ou vérifier la présence du bus : voyant allumé = présence bus et produit en adressage physique.

Caractéristiques techniques

Tension d'alimentation	30 V ≡ TBTS
Dissipation maximale	3 W (10x4A),15 W (6x16A)
Consommation typique sur le bus KNX	15,9 mA
Consommation au repos sur le bus KNX	7,5 mA
Encombrement	6 x 17,5 mm
T° de fonctionnement	-5 °C ➔ + 45 °C
T° de stockage	-20 °C ➔ + 70 °C
Raccordement	0,75 mm2 ➔ 2,5 mm2
Pouvoir de coupure μ230V~ 4A AC1 (75319000)μ230V~ 16A AC1 (75319002-75319003)
Intensité maximale admissible par appareil(somme C1...C10) max. 40A (75319000),max 100A (75319002-75319003)
Cadence de commutation maximale à pleine charge6 cycles de commutations / minute
Mode d'installation Rail DIN
Altitude de fonctionnement < 2000 m
Degré de pollution 2
Tension de choc 4 kV
Indices de protection IP 20 (boîtier) /IP30 (boîtier sous plastron)
IK 04
Catégorie de surtension III
Protection en amont disjoncteur 10A (75319000)disjoncteur 16A (75319002-75319003)
Média de communication KNX TP 1
Mode de configuration S-Mode

ATTENTION!

Les tensions qui alimentent les circuits électriques connectés au produit doivent toujours toutes appartenir au même domaine de tension (BT (Basse Tension), TBT (Très Basse Tension) ou TBTS (Très Basse Tension de Sécurité)). La connexion de tensions appartenant à plusieurs domaines différents est strictement interdite.

Utilisable partout en Europe (C) et en Suisse
