Type de produit	Lampe solaire LED avec détecteur de mouvement
Marque	Wetelux
Modèle	919752
Source lumineuse	20 x LED de 0,5 W
Flux lumineux	1000 lumens
Température de couleur	5000 K (blanc froid)
Alimentation	Panneau solaire 3 W, 5 V / 600 mA
Batterie	Li-Ion 3,7 V, 4400 mAh (16,28 Wh)
Autonomie (batterie pleine)	Jusqu'à 2 heures
Détecteur de mouvement	Portée : 12 m, angle : 180°
Réglages du détecteur	Temps (10s-1min), sensibilité, seuil jour/nuit
Distance minimale aux objets	0,1 m
Plage de température	-5 °C à +40 °C
Indice de protection	IP44
Classe de protection électrique	III (très basse tension)
Montage	Vertical ou horizontal (sur surface solide)
Entretien et nettoyage	Nettoyer le panneau solaire et le boîtier avec un chiffon humide, sans produits abrasifs
Sécurité	Ne pas regarder directement les LEDs, garder une distance >10 cm, ne pas couvrir allumé, ne pas immerger
Pièces détachées / réparabilité	Batterie remplaçable par un spécialiste
Accessoires fournis	Vis de montage

FOIRE AUX QUESTIONS - 919752 Wetelux

Comment installer correctement la lampe solaire Wetelux 919752 ?

Fixez l'unité principale sur une surface solide, verticalement ou horizontalement, en utilisant les vis fournies. Placez le panneau solaire en plein soleil direct, orienté vers le sud (hémisphère nord) avec un angle égal à votre latitude. Connectez le câble du panneau à l'unité principale. Réglez l'interrupteur sur OFF pendant 3 jours ensoleillés pour la charge initiale, puis passez sur AUTO.

Que faire si la lampe ne s'allume pas la nuit ?

Vérifiez que le panneau solaire reçoit suffisamment de soleil direct pendant la journée. Assurez-vous que l'interrupteur est sur AUTO. Tournez le bouton LUX vers l'icône de lune (☐) pour qu'elle s'allume uniquement la nuit. Si le problème persiste, nettoyez le panneau solaire.

Comment régler la durée d'éclairage après détection ?

Utilisez le bouton TIME (10) sur le détecteur de mouvement. Tournez-le de la position moins (-) à plus (+) pour ajuster la durée de 10 secondes à 1 minute. La minuterie redémarre à chaque nouvelle détection.

Le détecteur de mouvement ne détecte pas bien, que faire ?

Ajustez la sensibilité avec le bouton SENS (11). En été, augmentez la sensibilité car la chaleur ambiante réduit la portée. Vérifiez que le détecteur n'est pas obstrué et orientez-le correctement (portée 12 m, angle 180°). Évitez les sources de chaleur parasites.

Peut-on utiliser la lampe en plein jour ?

Oui, tournez le bouton LUX vers l'icône de soleil (☐) pour que la lampe s'allume jour et nuit. Cependant, cela réduit l'autonomie de la batterie. Le mode recommandé est le mode nuit seulement.

Comment remplacer la batterie ?

La batterie est interne et remplaçable uniquement par un spécialiste. Si elle ne tient plus la charge après plusieurs jours ensoleillés, contactez le service client ou un réparateur agréé.

Quelle est l'autonomie de la batterie ?

Avec une batterie complètement chargée, la lampe peut éclairer jusqu'à 2 heures en continu. En utilisation avec détecteur de mouvement, l'autonomie est prolongée.

Comment entretenir la lampe ?

Nettoyez régulièrement le panneau solaire avec un chiffon humide pour enlever la poussière et les débris. Essuyez le boîtier avec un chiffon légèrement humide. N'utilisez pas de nettoyants agressifs.

La lampe est-elle étanche ?

Oui, elle possède un indice de protection IP44, ce qui signifie qu'elle est protégée contre les projections d'eau de toutes directions. Cependant, l'unité principale doit être montée dans un endroit couvert pour éviter l'infiltration d'eau de pluie.

Pourquoi la lampe clignote-t-elle ?

Si la LED clignote à intervalles réguliers, cela indique que la batterie est vide. Exposez le panneau solaire à la lumière directe du soleil pour recharger. Si le problème persiste, la batterie peut être défectueuse et doit être remplacée.

MODE D'EMPLOI 919752 Wetelux

FR Mode d'emploi originale

NL Originele Handleiding

Les manuels d'instructions fournissent des conseils précieux sur l'utilisation de votre nouvel appareil. Ils vous permettent d'utiliser toutes les fonctions et vous aident à éviter les malentendus et à éviter les dommages. Veuillez prendre le temps de lire attentivement ce manuel et de le conserver pour référence ultérieure.

Si vous cédez l'appareil à des tiers, joignez ces instructions.

Geachte Klant,

Leuchtmittel: 20 x LEDs à 0,5 W

S'il vous plaît noter afin d'éviter des dysfonctionnements, des dommages et des effets néfastes sur la santé les informations suivantes:

• Veuillez lire attentivement ce manuel et utiliser l'appareil uniquement conformément à ce manuel.
• Éliminez les matériaux d'emballage inutiles ou stockez-les dans un endroit inaccessible aux enfants. Il y a danger d'étouffement!
• Les personnes ayant des capacités physiques, sensorielles ou mentales limitées ne peuvent utiliser le dispositif que si elles sont supervisées et instruites par un soignant.
  L'article n'est pas un jouet. Ne laissez pas les enfants jouer avec la lumière LED.
• Attention ! Les projecteurs à LED émettent également de la chaleur lors de leur utilisation et se réchauffent lors de leur utilisation. Ne couvrez pas le phare allumé et ne le posez pas avec la surface éclairée vers le bas lorsqu'il est allumé !
• S'il vous plaît noter que, entre le front des lampes à LED et d'autres objets, sur une distance d'au moins 10 cm doit être.
• Le dispositif peut être monté sur des surfaces normalement inflammables.
• Ne pas modifier la fiche du module solaire et ne pas utiliser l'appareil avec un cordon endommagé.
• Ne pas immerger les pièces dans des liquides de toute nature.
• Route du cordon d'alimentation de sorte qu'il n'ya aucun danger (par exemple le déclenchement) peut être pris en charge. Ne pliez pas le câble lors de l'installation n'est pas trop fort, et serrer ou pincer pas le câble.
• Ne pas utiliser la lumière à proximité de gaz inflammables, des objets chauds, de la poussière, des vapeurs et des solvants.
• Ne pas exposer à la lumière LED à des températures élevées ou de fortes vibrations.
  ■ Evitez toute contrainte mécanique sur la lampe.
• Ne regardez pas directement dans le LED et le faisceau lumineux de la lumière n'est pas directement dans les yeux des humains ou des animaux.
• Les piles ne doivent pas être pris à part, jeté dans un feu ou court-circuitée.
  ■ Utiliser le projecteur sans le couvercle.
• Si l'appareil est endommagé, arrêtez d'utiliser l'appareil et faites-le réparer par un spécialiste ou contactez notre service clientèle. Ne démontez pas l'appareil et ne tentez pas votre propre réparation.

Batteries n'appartiennent pas à la poubelle.

Vous pouvez le charger de nouveau à nous Envoyer ou livrer dans les magasins locaux ou des points de collecte des piles.

UTILISATION

La chose la plus importante lors du montage de la lampe LED avec panneau solaire et détecteur de mouvement est de savoir qu'elle nécessite la LUMIÈRE DIRECTE DU SOLEIL. Plus le module solaire reçoit de lumière directe du soleil, plus la lumière fonctionnera longtemps.

Important : si l'unité principale est montée horizontalement, elle doit être montée dans une zone suffisamment couverte pour que l'eau de pluie ne puisse pas pénétrer dans le boîtier.

Unité principale

L'unité principale se compose du projecteur LED (6), du détecteur de mouvement (8) et de la batterie rechargeable. Lorsque vous planifiez l'emplacement d'installation de l'unité principale, gardez à l'esprit que le détecteur de mouvement qui active la lumière a un "champ de vision" d'env. 12

mètres devant la lumière (pour les mouvements latéraux au détecteur de mouvement) et environ 180° horizontalement.

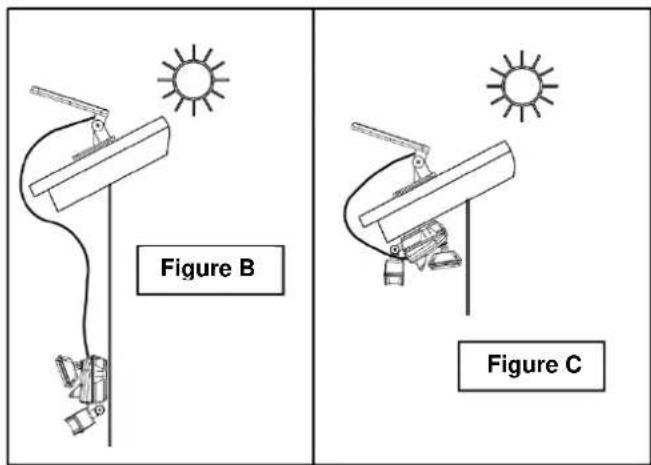

Pour monter l'unité verticalement afin de l'utiliser comme type d'éclairage de sécurité, fixez l'unité principale sur une surface solide, comme illustré sur les figures A et B. Pour monter l'unité principale horizontalement afin de l'utiliser comme type d'éclairage pratique, fixez l'unité comme illustré dans la figure C. Utilisez les vis fournies ou d'autres vis appropriées en fonction de la consistance du sol.

Module Solaire

Le module solaire (4) est la source d'alimentation de la lampe LED avec détecteur de mouvement. Assurez-vous que le module solaire est exposé au SOLEIL DIRECT aussi longtemps que possible.

Montage et mise en route

1. Pour installer l'unité principale, utilisez les vis fournies ou d'autres vis et chevilles appropriées en fonction de la consistance du sol.
2. Vous pouvez régler le détecteur de mouvement horizontalement et verticalement. Pour un réglage vertical, dévissez la vis à oreilles au niveau du joint du capteur de mouvement et serrez à la main la vis à oreilles après avoir réglé le capteur de mouvement. Pour régler horizontalement le capteur de mouvement, saisissez l'ensemble du capteur et tournez-le très délicatement vers la gauche ou vers la droite jusqu'à la position souhaitée.
3. Connectez le câble d'alimentation (2) du module solaire à l'unité principale. Assurez-vous de monter l'unité principale dans une zone couverte afin que l'eau ne puisse pas pénétrer dans l'unité.
4. Réglez l'interrupteur AUTO/OFF (9) sur la position OFF.

AUTO Position pour le fonctionnement normal de l'unité ;

OFF Position pour le stockage, l'expédition et la non-utilisation pendant une période prolongée, position pour la charge initiale de 3 jours. Dans cette position, la batterie est chargée mais la lumière ne s'allume pas.

1. Laissez l'interrupteur en position OFF pendant au moins 3 jours ensoleillés.
2. Après la charge initiale, réglez le commutateur sur la position AUTO.

Remarque : Si le voyant LED clignote à intervalles réguliers, les piles sont vides.

Exposez le module solaire à la lumière directe du soleil afin de recharger les batteries.

Réglage du détecteur de mouvement

Il y a trois boutons de réglage sur le détecteur de mouvement : TIME, SENS et LUX.

TEMPS (10) – Temps d'éclairage :

Configurez la durée pendant laquelle l'appareil reste allumé après l'arrêt du mouvement dans le champ de vision du détecteur de mouvement. Le temps peut être réglé de 10 secondes à 1 minute. Veuillez noter qu'une fois que la lumière a été déclenchée par le capteur, toute détection ultérieure recommencera la période chronométrée depuis le début.

SENS (11) – Réglage de la sensibilité :

La sensibilité du détecteur de mouvement sera affectée par la température ambiante. Plus la température est élevée (par exemple en été), plus le réglage de sensibilité du détecteur de mouvement doit être élevé afin de « détecter » le mouvement dans le champ de vision. Vous pouvez donc régler le bouton SENS pour compenser le changement de sensibilité affecté par la température ambiante.

LUX (12) – Réglage du niveau de contrôle du lux/de la lumière ambiante :

Le module de contrôle lux a un dispositif de détection intégré (cellule photoélectrique) qui détecte la lumière du jour et l'obscurité. Tournez le bouton vers (☐) pour que le détecteur de mouvement allume la lumière de jour comme de nuit, tournez-le vers (☐) pour que la lumière s'allume uniquement la nuit.

Remarque : Si la lumière s'allume dans des conditions de forte luminosité, tournez la commande vers (©). Cependant si la lumière ne s'allume pas la nuit, tournez cette commande vers l'icône (♀). Cela peut se produire lorsqu'il y a des lampadaires lumineux ou des éclairages domestiques.

Réglage final, alignement et test

1. Dirigez le détecteur de mouvement vers la zone dans laquelle vous souhaitez détecter un mouvement.
2. Tournez le bouton TIME (10) sur la position moins (-). Lorsque vous marchez lentement dans la zone de détection, le capteur peut détecter le rayonnement thermique émis par vous, puis allumer la lumière.
3. Testez la couverture de la zone en marchant lentement autour de la zone et réajustez le capteur si nécessaire. Veuillez garder à l'esprit que le détecteur de mouvement ne détecte pas très bien les mouvements venant directement en sens inverse.

Dirigez le projecteur LED vers la zone que vous souhaitez éclairer.

Réglage du module solaire

1. Alignez toujours la face avant du module solaire horizontalement vers le soleil à midi, c'est-à-dire vers le sud sur l'hémisphère nord et vers le nord sur l'hémisphère sud. Si nécessaire, utilisez une boussole.
2. L'angle vertical du module doit correspondre au degré de latitude de votre position. Cela garantit la meilleure efficacité énergétique tout au long de l'année. Alternativement à la méthode décrite ci-dessus, vous pouvez utiliser la formule suivante pour calculer l'angle pour l'hiver ou l'été :

Été = Latitude - 22,4° / Hiver = Latitude + 22,4°.

Pour Lizard Point à Cornwall au Royaume-Uni, le calcul suivant est effectué : Été = 50° - 22,4° = 27,6° / Hiver = 50° + 22,4° = 72,4°

1. Gardez le module hors de l'ombre et montez-le dans une zone exposée au soleil toute la journée pour obtenir une efficacité énergétique maximale.

Noter:

Si l'appareil est placé à proximité d'émetteurs radio puissants, des dysfonctionnements du détecteur de mouvement sont possibles. Les émetteurs radio puissants peuvent être des opérateurs de radio amateur dans le voisinage ou des émetteurs pour les communications mobiles ou les stations de diffusion. Dans ce cas il est possible que la lampe s'allume alors que personne ne se trouve dans le champ de vision du capteur.

Remplacement de la batterie

Si la batterie ne peut pas être chargée après plusieurs jours ensoleillés, faites remplacer la batterie rechargeable.

Ne faites remplacer l'unité de batterie que par un spécialiste.

Nettoyage

• Il est important que le module solaire soit exempt de saleté et de débris. Un module solaire sale ne peut pas charger complètement la batterie, ce qui raccourcit la durée de vie de la batterie et la lumière ne peut pas fonctionner correctement.
• Essuyez le boîtier avec un chiffon légèrement humide. N'utilisez pas de produits chimiques agressifs ou abrasifs pour le nettoyage.

Données techniques

Projecteur LED

Illuminant : 20x LED à 0,5 W

Distance aux autres objets : 0,1 m

Plage de température : -5 à +40 °C

Classe de protection : III

Degré de protection : IP44

Flux lumineux : 1000 lm

Température de couleur : 5000 K

Temps d'éclairage avec batterie jusqu'à 2 heures

complètement chargée :

Projecteur LED d'entrée : 5 V, max. 600mA

Batterie Li-Ion : 3,7 V, 4400 mAh, 16,28 Wh

Module Solaire

P_mpp : 3 W

U mpp : 5 V

I_mpp : 600 mA

U_oc : 5,8 V

I_sc : 660 mA

Capteur de mouvement

Champ de vision : 180°

Portée : 12 m
