Producttype	LED-zonnelamp met bewegingssensor
Merk	Wetelux
Model	919752
Lichtbron	20 x LED van 0,5 W
Lichtstroom	1000 lumen
Kleurtemperatuur	5000 K (koud wit)
Voeding	Zonnepaneel 3 W, 5 V / 600 mA
Batterij	Li-Ion 3,7 V, 4400 mAh (16,28 Wh)
Werktijd (volledig opgeladen)	Tot 2 uur
Bewegingssensor	Bereik: 12 m, hoek: 180°
Sensorinstellingen	Tijd (10s-1min), gevoeligheid, dag/nacht drempel
Minimale afstand tot objecten	0,1 m
Temperatuurbereik	-5 °C tot +40 °C
Beschermingsgraad	IP44
Elektrische beschermingsklasse	III (zeer lage spanning)
Montage	Verticaal of horizontaal (op stevige ondergrond)
Onderhoud en reiniging	Reinig het zonnepaneel en de behuizing met een vochtige doek, zonder schurende middelen
Veiligheid	Niet rechtstreeks in de LED's kijken, afstand >10 cm aanhouden, niet afdekken tijdens gebruik, niet onderdompelen
Onderdelen / repareerbaarheid	Batterij vervangbaar door een specialist
Meegeleverde accessoires	Montageschroeven

Veelgestelde vragen - 919752 Wetelux

Hoe installeer ik de Wetelux 919752 zonnelamp correct?

Bevestig de hoofdeenheid op een stevige ondergrond, verticaal of horizontaal, met behulp van de meegeleverde schroeven. Plaats het zonnepaneel in de volle zon, gericht naar het zuiden (noordelijk halfrond) onder een hoek gelijk aan uw breedtegraad. Sluit de kabel van het paneel aan op de hoofdeenheid. Zet de schakelaar 3 zonnige dagen op OFF voor de eerste lading, zet hem daarna op AUTO.

Wat te doen als de lamp 's nachts niet aangaat?

Controleer of het zonnepaneel overdag voldoende direct zonlicht krijgt. Zorg dat de schakelaar op AUTO staat. Draai de LUX-knop naar het maanicoon (☐) zodat hij alleen 's nachts brandt. Als het probleem aanhoudt, reinig dan het zonnepaneel.

Hoe stel ik de verlichtingsduur na detectie in?

Gebruik de TIME-knop (10) op de bewegingssensor. Draai deze van min (-) naar plus (+) om de duur aan te passen van 10 seconden tot 1 minuut. De timer start opnieuw bij elke nieuwe detectie.

De bewegingssensor detecteert niet goed, wat moet ik doen?

Pas de gevoeligheid aan met de SENS-knop (11). Verhoog in de zomer de gevoeligheid omdat de omgevingstemperatuur het bereik vermindert. Controleer of de sensor niet wordt geblokkeerd en richt hem correct (bereik 12 m, hoek 180°). Vermijd storende warmtebronnen.

Kan de lamp overdag worden gebruikt?

Ja, draai de LUX-knop naar het zonicoon (☐) om de lamp dag en nacht te laten branden. Dit verkort echter de levensduur van de batterij. De aanbevolen modus is alleen 's nachts.

Hoe vervang ik de batterij?

De batterij is intern en alleen vervangbaar door een specialist. Als deze na meerdere zonnige dagen geen lading meer vasthoudt, neem dan contact op met de klantenservice of een erkende reparateur.

Wat is de werktijd van de batterij?

Bij een volledig opgeladen batterij kan de lamp tot 2 uur continu branden. Bij gebruik met de bewegingssensor wordt de werktijd verlengd.

Hoe onderhoud ik de lamp?

Reinig regelmatig het zonnepaneel met een vochtige doek om stof en vuil te verwijderen. Veeg de behuizing af met een licht vochtige doek. Gebruik geen agressieve schoonmaakmiddelen.

Is de lamp waterdicht?

Ja, hij heeft een beschermingsgraad IP44, wat betekent dat hij beschermd is tegen opspattend water uit alle richtingen. De hoofdeenheid moet echter op een overdekte plaats worden gemonteerd om binnendringen van regenwater te voorkomen.

Waarom knippert de lamp?

Als de LED regelmatig knippert, geeft dit aan dat de batterij leeg is. Stel het zonnepaneel bloot aan direct zonlicht om op te laden. Als het probleem aanhoudt, kan de batterij defect zijn en moet deze worden vervangen.

GEBRUIKSAANWIJZING 919752 Wetelux

Instructiehandleidingen bieden waardevolle tips voor het gebruik van uw nieuwe apparaat. Ze stellen u in staat alle functies te gebruiken en helpen u misverstanden en schade te voorkomen. Neem de tijd om deze handleiding aandachtig door te lezen en bewaar deze voor toekomstig gebruik.

Als u het apparaat aan derden doorgeeft, voeg dan deze handleiding toe.

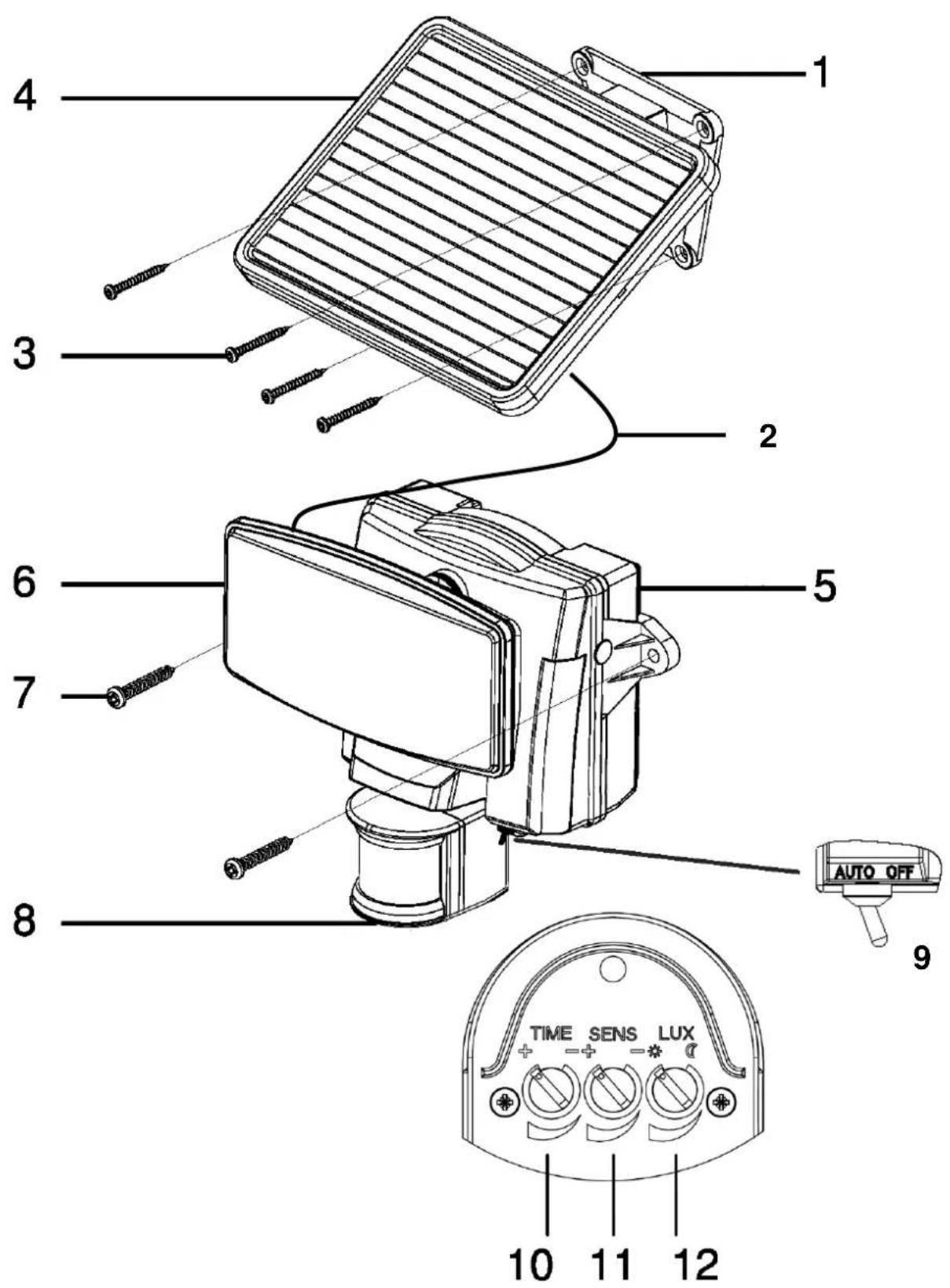

	Deutsch	English
1	Halterung	Mounting Bracket
2	Zuleitung für Solarmodul	Feed Cable of Solar Module
3	Schrauben für Solarmodul	Screws for Solar Module
4	Solarmodul	Solar Module
5	Haupteinheit	Main Unit
6	LED-Strahler	LED Spotlight
7	Schrauben für Haupteinheit	Screws for Main Unit
8	Bewegungsmelder	Motion Sensor
9	AUTO/OFF-Schalter	AUTO/OFF Switch
10	Leuchtzeitregler TIME	Illumination Time Setting Knob TIME
11	Empfindlichkeitsregler SENS	Sensitivity Setting Knob SENS
12	Hintergrundlichtregler LUX	Lux Control Level Knob LUX
	Français	Nederlands
1	Support	Beugel
2	Câble d'alimentation pour module solaire	Voedingskabel voor zonnemodule
3	Vis pour module solaire	Schroeven voor zonnepaneel
4	Panneau solaire	Zonnepaneel
5	Unité principale	Hoofdapparaat
6	Projecteur à LED	LED-spot
7	Vis pour l'unité principale	Schroeven voor hoofdeenheid
8	Détecteur de mouvement	Bewegingsdetector
9	Interrupteur AUTO/OFF	AUTO/OFF schakelaar
10	Régulateur de la durée d'éclairage TIME	Lichttijdregelaar TIJD
11	Régulateur de sensibilité SENS	Gevoeligheidsregelaar SENS
12	Régulateur de rétroéclairage LUX	Achtergrondverlichting LUX

SICHERHEITSHINWEISE

Neem de volgende instructies in acht om storingen, schade en gezondheidsproblemen te voorkomen:

• Lees deze handleiding zorgvuldig door en gebruik het apparaat alleen volgens deze handleiding.
• Gooi gebruikt verpakkingsmateriaal voorzichtig weg of bewaar het buiten het bereik van kinderen. Er bestaat verstikkingsgevaar!
• Personen met beperkte fysieke, sensorische of mentale vermogens mogen het apparaat niet gebruiken, tenzij ze onder toezicht staan en door een gekwalificeerd persoon zijn geïnstrueerd voor hun veiligheid.
• De LED lamp met zonnepaneel is geen speelgoed. Laat kinderen er niet mee spelen.
• Let op! LED-spots geven ook warmte af tijdens het gebruik en warmen zichzelf op tijdens het gebruik. Bedek de ingeschakelde koplamp niet en leg deze niet met het verlichte oppervlak naar beneden als deze is ingeschakeld!
• Laat een afstand van minimaal 10 cm tussen de frontlens en elk ander object.
• Het apparaat mag op normaal brandbare oppervlakken worden gemonteerd.
• Pas het netsnoer van de zonnemodule niet aan en gebruik het apparaat niet als het netsnoer beschadigd is.
• Dompel geen onderdelen van de LED-lamp met zonnepaneel onder in welke vloeistof dan ook.
• Plaats het netsnoer stevig zodat het geen struikelgevaar kan worden. Buig het netsnoer niet te ver en klem het snoer niet vast en trek het niet langs randen.
• Gebruik de LED-lamp met zonnepaneel niet in de buurt van brandbare gassen, hete voorwerpen, stofdampen en oplosmiddelen.
• Stel de LED-lamp met zonnepaneel niet bloot aan te hoge temperaturen of sterke trillingen.
• Stel het apparaat niet bloot aan sterke mechanische belastingen.
• Kijk niet rechtstreeks in de LED's en richt de lichtstraal niet op mensen of dieren.
• Batterijen niet uit elkaar halen, verbranden of kortsluiten.
• Gebruik de LED-lamp niet zonder de kap.

- Mocht het apparaat beschadigd raken, gebruik het dan niet meer en laat het repareren door een vakman of neem contact op met onze klantenservice. Haal het apparaat niet uit elkaar en probeer het niet zelf te repareren.

Batterijen horen niet thuis bij het huisvuil.

Neem contact op met uw gemeente voor informatie over het afvoeren van batterijen.

GEBRUIK

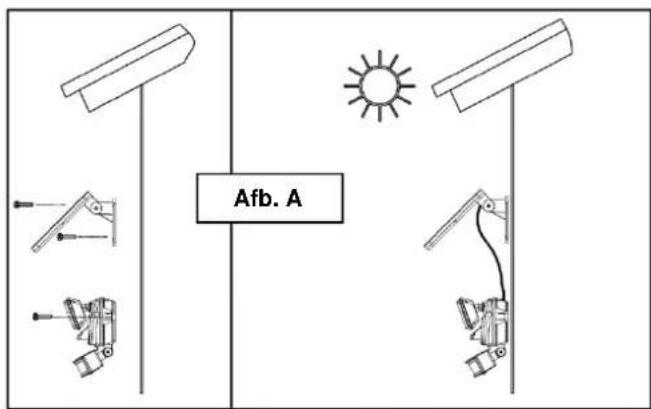

Het belangrijkste bij het monteren van de LED lamp met zonnepaneel en bewegingssensor is dat je er rekening mee moet houden dat er DIRECT ZONLICHT voor nodig is. Hoe meer direct zonlicht de zonnemodule ontvangt, hoe langer het licht zal werken.

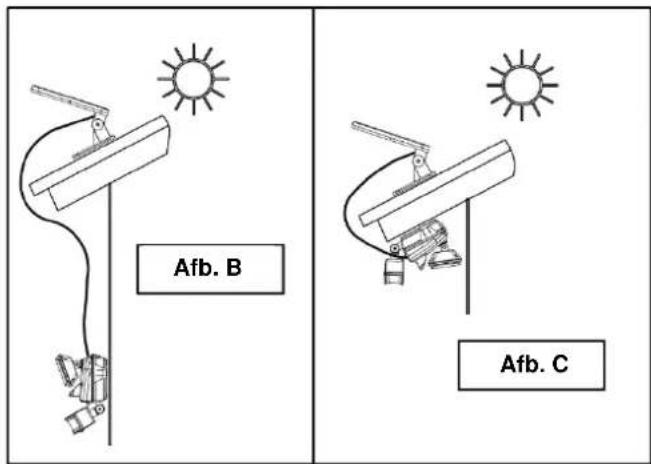

Belangrijk: als de hoofdeenheid horizontaal wordt gemonteerd, moet deze in een voldoende overdekte ruimte worden gemonteerd, zodat regenwater de behuizing niet kan binnendringen.

Hoofdeenheid

De hoofdeenheid bestaat uit de LED-spot (6), de bewegingssensor (8) en de oplaadbare batterij. Houd er bij het plannen van de installatielocatie van de hoofdunit rekening mee dat de bewegingssensor die het licht activeert, een

"gezichtsveld" heeft van ca. 12 meter voor het licht (voor bewegingen zijwaarts naar de bewegingssensor) en ongeveer 180º horizontaal.

Om de unit verticaal te monteren voor gebruik als veiligheidsverlichting, bevestigt u de hoofdunit op een stevige ondergrond zoals weergegeven in afbeeldingen A en B. Om de hoofdunit horizontaal te monteren voor gebruik als gemaksverlichting, bevestigt u de unit zoals afgebeeld in figuur C. Gebruik de meegeleverde schroeven of andere geschikte schroeven, afhankelijk van de consistentie van de ondergrond.

Zonnemodule

De zonnemodule (4) is de stroombron voor de LED-lamp met bewegingssensor. Zorg ervoor dat de zonnemodule zo lang mogelijk wordt blootgesteld aan DIRECT ZONLICHT.

1. Gebruik voor het installeren van de hoofdeenheid de meegeleverde schroeven of andere geschikte schroeven en pluggen, afhankelijk van de consistentie van de grond.

2. U kunt de bewegingssensor horizontaal en verticaal aanpassen. Voor verticale afstelling draait u de vleugelschroef bij het scharnier van de bewegingssensor los en draait u de vleugelschroef met de hand vast na het afstellen van de bewegingssensor. Om de bewegingssensor horizontaal te verstellen, pakt u de hele sensor vast en draait u deze heel voorzichtig naar links of rechts naar de gewenste positie.

3. Sluit de voedingskabel (2) van de zonnemodule aan op de hoofdeenheid. Zorg ervoor dat u het hoofdapparaat in een overdekte ruimte monteert, zodat er geen water in het apparaat kan komen.

Zet de AUTO/OFF-schakelaar (9) in de stand OFF.

AUTO Positie voor normale werking van het apparaat;

UIT Stand voor opslag, verzending en niet-gebruik gedurende langere tijd, stand voor eerste oplaadbeurt van 3 dagen. In deze stand wordt de accu opgeladen maar gaat het lampje niet aan.

1. Laat de schakelaar minimaal 3 zonnige dagen in de UIT-stand staan.

2. Zet de schakelaar na de eerste keer opladen in de stand AUTO.

Let op: Als het LED-lampje regelmatig knippert, zijn de batterijen leeg. Stel de zonnemodule bloot aan direct zonlicht om de batterijen op te laden.

De bewegingssensor aanpassen

Op de bewegingssensor zitten drie instelknoppen: TIME, SENS en LUX.

TIJD - Verlichtingstijd:

Stel in hoe lang het apparaat blijft branden nadat er geen beweging meer is in het gezichtsveld van de bewegingssensor. De tijd is in te stellen van 10 seconden tot 1 minuut. Houd er rekening mee dat zodra het licht door de sensor is

geactiveerd, elke volgende detectie de getimede periode opnieuw vanaf het begin zal starten.

SENS - Gevoeligheidsaanpassing:

De gevoeligheid van de bewegingssensor wordt beïnvloed door de omgevingstemperatuur. Hoe hoger de temperatuur (bijv. in de zomer), hoe hoger de gevoeligheidsinstelling van de bewegingssensor moet worden ingesteld om beweging binnen het gezichtsveld te "detecteren". U kunt dus de SENS-knop aanpassen om de verandering van gevoeligheid die wordt beïnvloed door de omgevingstemperatuur te compenseren.

LUX - Lux-regelniveau / aanpassing omgevingslicht:

De lux-regelmodule heeft een ingebouwd sensorapparaat (fotocel)

die daglicht en duisternis detecteert. Draai de knop naar (☐) om de bewegingssensor het licht overdag en 's nachts te laten inschakelen, draai naar (☐) om het licht alleen 's nachts te laten werken.

Opmerking: Als het licht gaat branden bij fel licht, draait u de knop naar (C). Als het licht 's nachts echter niet aangaat, draait u deze knop naar het pictogram (♀). Dit kan wanneer er felle straatverlichting of huisverlichting is.

Definitieve afstelling, uitlijning en test

1. Richt de bewegingssensor op het gebied waarin u beweging wilt detecteren.

2. Draai de TIME-knop (10) naar de min (-) positie. Wanneer u langzaam binnen het detectiegebied loopt, kan de sensor de door u uitgezonden warmtestraling detecteren en vervolgens het licht inschakelen.

3. Test de dekking van het gebied door langzaam rond het gebied te lopen en pas indien nodig de sensor aan. Houd er rekening mee dat de bewegingssensor direct tegemoetkomende bewegingen niet goed detecteert.

Richt de LED-schijnwerper op het gebied dat u wilt verlichten.

De zonnemodule aanpassen

1. Richt de voorkant van de zonnemodule altijd horizontaal naar de zon gericht op het middaguur, dus naar het zuiden op het noordelijk halfrond en naar het noorden op het zuidelijk halfrond. Gebruik eventueel een kompas.
2. De verticale hoek van de module moet overeenkomen met de breedtegraad van uw positie. Dit zorgt het hele jaar door voor de beste energie-efficiëntie.

Als alternatief voor de hierboven beschreven methode kunt u de volgende formule gebruiken om de hoek voor winter of zomer te berekenen:

Zomer = Breedtegraad - 22,4° / Winter = Breedtegraad + 22,4°.

Voor Lizard Point in Cornwall UK wordt de volgende berekening gemaakt:

Zomer = 50° - 22,4° = 27,6° / Winter = 50° + 22,4° = 72,4°

1. Houd de module uit de schaduw en monteer deze op een plek die de hele dag aan de zon is blootgesteld om de maximale energie-efficiëntie te bereiken.

Opmerking:

Als het apparaat in de buurt van sterke radiozenders wordt geplaatst, is het mogelijk dat de bewegingssensor niet goed werkt. Sterke radiozenders kunnen amateurradio-operators in de buurt zijn of zenders voor mobiele communicatie of zendstations. In dit geval is het mogelijk dat de lamp gaat branden terwijl er zich niemand in het gezichtsveld van de sensor bevindt.

De batterij vervangen

Als de accu na meerdere zonnige dagen niet kan worden opgeladen, laat dan de accu vervangen.

Laat de batterij-unit alleen vervangen door een vakman.

Schoonmaak

♣ Het is belangrijk dat de zonnemodule vrij wordt gehouden van vuil en puin. Een vuile zonnemodule kan de batterij niet volledig opladen en dit verkort de levensduur van de batterij en het licht kan niet goed functioneren.

Veeg de behuizing af met een licht bevochtigde doek. Gebruik voor het reinigen geen agressieve chemicaliën of schuurmiddelen.

LED schijnwerper

Afstand tot andere objecten: 0,1 m

Temperatuurbereik: -5 tot +40 °C

Beschermingsgraad: IP44

Lichtstroom: 1000 lm

Kleurtemperatuur: 5000 K

Verlichtingstijd met volledig opgeladen batterij: tot 2 uur

Ingang LED-spot: 5 V, max. 600 mA

Batterij Li-Ion: 3,7 V, 4400 mAh, 16,28 Wh

Zonnemodule

P_mpp : 3 W

U mpp: 5 V

Ik mpp: 600 mA

U_oc : 5,8 V

Ik_sc : 660 mA

Bewegingssensor

Gezichtsveld: 180°

Bereik: 12 m
