IRT3 - Thermomètre General - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil IRT3 General au format PDF.
| Type de produit | Thermomètre infrarouge sans contact |
| Marque | General |
| Modèle | IRT3 |
| Plage de mesure | -30 à 250 °C |
| Résolution | 0,1 °C |
| Précision | ±2 °C ou 2 % de la lecture (>0 °C) ; ±3 °C ou 2 % (<0 °C) |
| Rapport distance sur point (D:S) | 4:1 |
| Émissivité | 0,95 fixe |
| Temps de réponse | 500 ms pour 95 % des réponses |
| Type d'écran | ACL (25 x 18 mm) |
| Laser | Classe 2, <1 mW, longueur d'onde 655 nm |
| Alimentation | 2 piles CR2032 (3 V) lithium non rechargeables |
| Autonomie des piles | 50 h (typique) |
| Consommation électrique | <40 mA (laser allumé), <30 mA (laser éteint) |
| Température de fonctionnement | 0 à 40 °C, humidité <75 % HR |
| Température d'entreposage | -20 à 60 °C, humidité <85 % HR |
| Dimensions | 106 x 56 x 23 mm |
| Poids | 62,4 g (avec piles) |
| Contenu de l'emballage | Thermomètre, piles installées, manuel d'utilisation |
| Garantie | 1 an (extensible de 60 jours sur enregistrement en ligne) |
| Fonctions principales | Mesure sans contact, mode balayage, conservation de la lecture, sélection °C/°F, activation/désactivation du laser |
| Sécurité | Laser classe 2 – éviter toute exposition oculaire |
| Entretien et nettoyage | Nettoyer la fenêtre du capteur infrarouge avec un chiffon doux et sec |
| Désactivation automatique | Après 15 secondes d'inactivité |
FOIRE AUX QUESTIONS - IRT3 General
Questions des utilisateurs sur IRT3 General
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Thermomètre au format PDF gratuitement ! Retrouvez votre notice IRT3 - General et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IRT3 de la marque General.
MODE D'EMPLOI IRT3 General
Veuillez lire ce manuel attentivement avant d'utiliser ce produit.
INTRODUCTION
L'IRT3 est un thermomètre léger et compact sans contact, qui permet de prendre la température d'une surface à distance au moyen d'un capteur infrarouge (IR) qui mesure le rayonnement thermique. Le pointeur laser indique la zone ciblée (point) dont la température est mesurée.
CONSIGNES DE SÉCURITÉ
Le pointeur laser de classe 2 a une puissance maximale de 1 mW et sa longueur d'onde se situe à 665 nm. Évitez le contact visuel avec le rayonnement de la lumière du laser. La loi des États-Unis interdit de pointer un faisceau laser sur les aéronefs et cette infraction est passible d'une amende pouvant aller jusqu'à 10 000 \$ et d'une peine d'emprisonnement.
CONTENU DE L'EMBALLAGE
Le thermomètre IRT3 est conditionné dans un emballage-coque et comprend deux piles installées ainsi qu'un manuel de l'utilisateur.

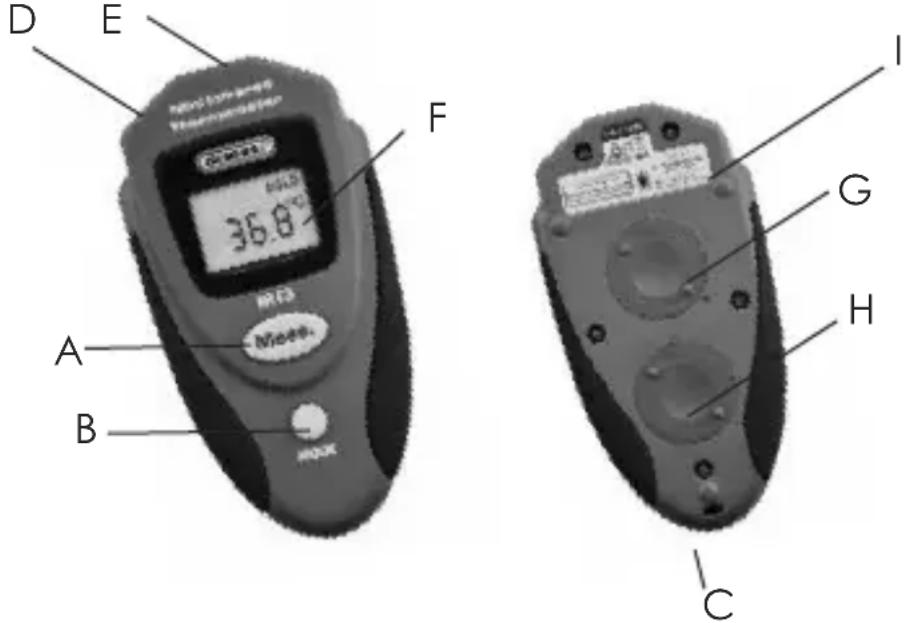

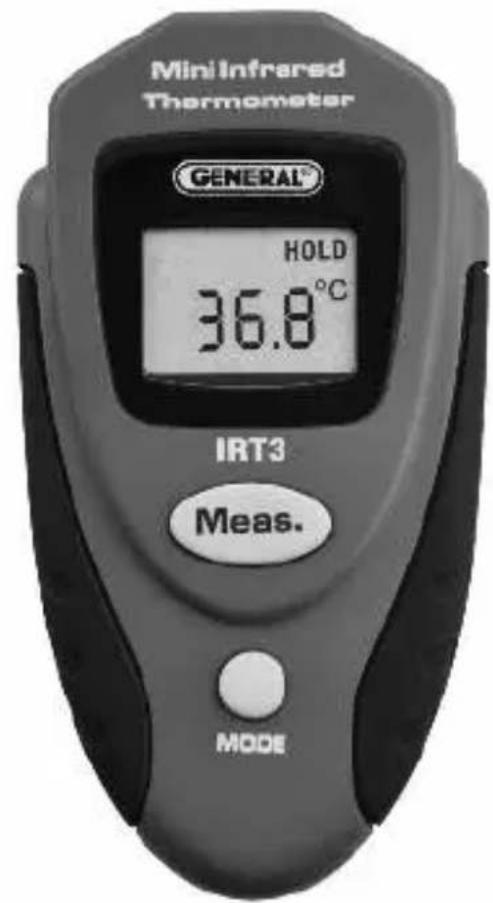

La Figure 1 illustre l'ensemble des commandes, des indicateurs et des caractéristiques physiques du thermomètre IRT3.
Fig. 1. Commandes, indicateurs et caractéristiques physiques du thermomètre IRT3
A. Bouton de mesure Meas.
B. Bouton MODE C. Attache de fixation de la dragonne
D. Pointeur laser E. Fenêtre du capteur infrarouge
F. Écran ACL
G. Compartiment à pile du thermomètre
H. Compartiment à pile du laser
I. Étiquettes d'identification/d'homologation/de mise en garde/de sécurité (partie supérieure arrière de l'instrument)

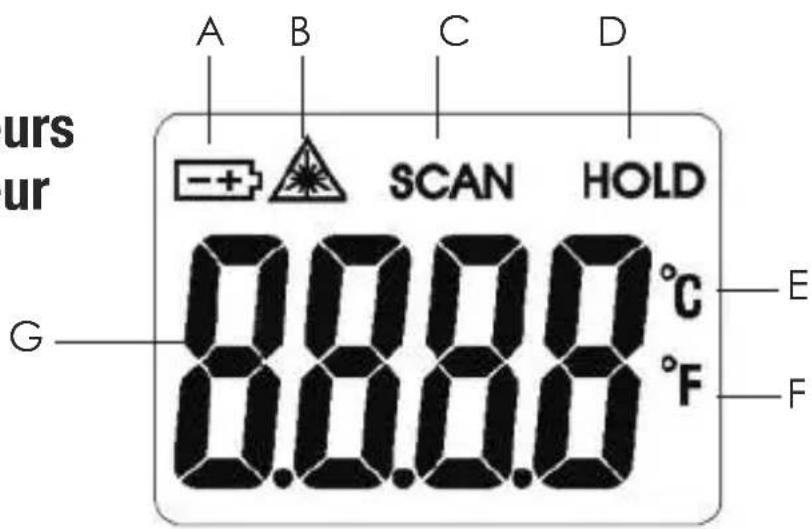

Voici tous les indicateurs visuels possibles et leur signification
A. Icône de pile faible
B. Icône de laser activé
C. Indique le fonctionnement en mode de balayage (Scan) (bouton Meas. maintenu enfoncé)
D. Indique que la température mesurée est conservée
E. Affichage en degrés Celsius
F. Affichage en degrés Fahrenheit
G. Lecture de la température
Le thermomètre IRT3 comprend deux piles CR2032 installées dans des compartiments distincts (Fig. 1, légendes G et H).
Pour activer chacune des piles :
- Tournez le thermomètre à l'envers. À l'aide de vos pouces ou d'une pièce de monnaie, tournez le couvercle du compartiment à pile de 30 degrés dans le sens contraire des aiguilles, dans la direction indiquée OPEN.
- Tirez et jetez la languette sous la pile installée.
- Remettez le couvercle du compartiment à pile et tournez-le de 30 degrés dans le sens contraire des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.
Terminez la préparation du thermomètre en enlevant la pellicule de protection en plastique qui recouvre l'écran ACL.
MODE D'EMPLOI
Pointez l'avant du thermomètre sur une surface, puis appuyez sur le bouton Meas. et maintenez-le enfoncé pendant au moins une seconde avant de le relâcher. La température de la surface s'affichera instantanément à l'écran ACL. Veuillez noter que le fait d'appuyer sur le bouton Meas. et de le maintenir enfoncé en dirigeant le thermomètre vers différentes surfaces (murs, fenêtres, lumières), l'écran affichera les différentes températures. Il s'agit du mode de lecture par balayage (Scan). Veuillez également noter que, lorsque vous relâchez le bouton Meas., la lecture de température est conservée pendant 15 secondes avant de disparaître quand le thermomètre s'éteint automatiquement (pour prolonger l'autonomie des piles). Par défaut, le pointeur laser s'active lorsque l'utilisateur appuie sur le bouton Meas.
et s'éteint quand l'utilisateur relâche le bouton. L'état actuel du laser est indiqué par l'affichage ou l'absence de l'icône de laser activé (Fig. 2, légende B). Pour vous préparer à éteindre le laser, appuyez deux fois sur le bouton MODE.
Lorsque l'icône de laser activé commence à clignoter, appuyez sur le bouton Meas. pour éteindre le laser. Le laser sera désactivé jusqu'à ce que le thermomètre IRT3 s'éteigne.
Lorsque l'utilisateur allumera de nouveau le thermomètre, le laser sera réactivé automatiquement.
Pour éteindre le thermomètre IRT3, vous pouvez appuyer sur le bouton MODE et maintenir celui-ci enfoncé pendant 3 secondes ou attendre que la fonction de désactivation automatique éteigne le thermomètre à infrarouge après 15 secondes d'inactivité du panneau avant.
Pour modifier l'unité de mesure de la température, appuyez une fois sur le bouton MODE. Lorsque l'unité de mesure de la température sélectionnée commence à clignoter, appuyez sur le bouton Meas. pour modifier l'unité de mesure ou basculer l'affichage en degrés Fahrenheit (°F, soit l'unité de mesure par défaut) à l'affichage en degrés Celsius (°C).
POUR LA LECTURE PRÉCISE DE LA TEMPÉRATURE

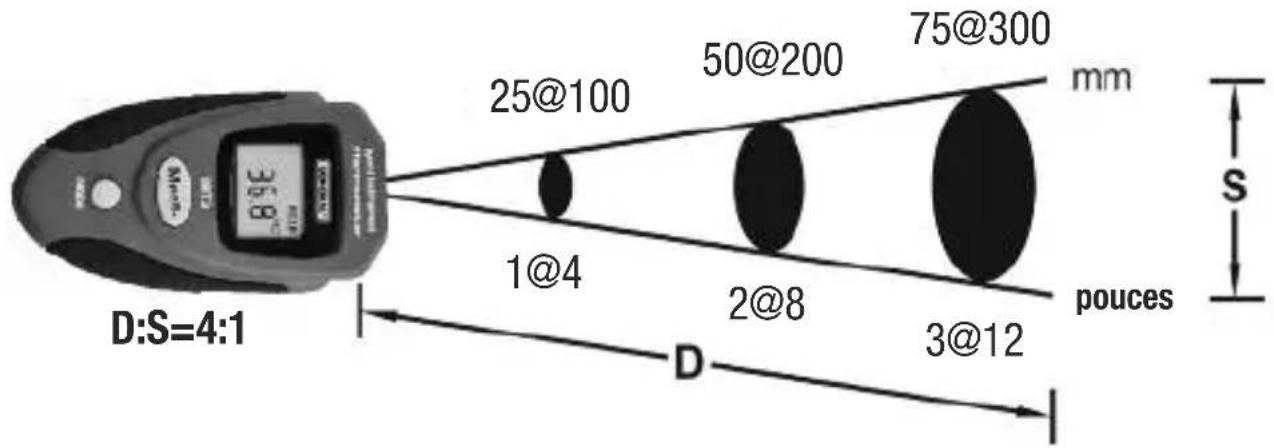

Le thermomètre IRT3 a un rapport de distance au point de mesure (D:S) de 4:1,
ce qui signifie que la zone ciblée (point) dont le rayonnement infrarouge (température) est mesuré augmente en diamètre de 2,5 cm pour chaque 10 cm d'augmentation de la distance entre l'instrument et la cible. À l'inverse, le diamètre de la zone cible mesurée diminue de 2,5 cm pour chaque 10 cm de diminution de la distance entre l'instrument et la cible.
Fig. 3. Champ de vision du thermomètre IRT3

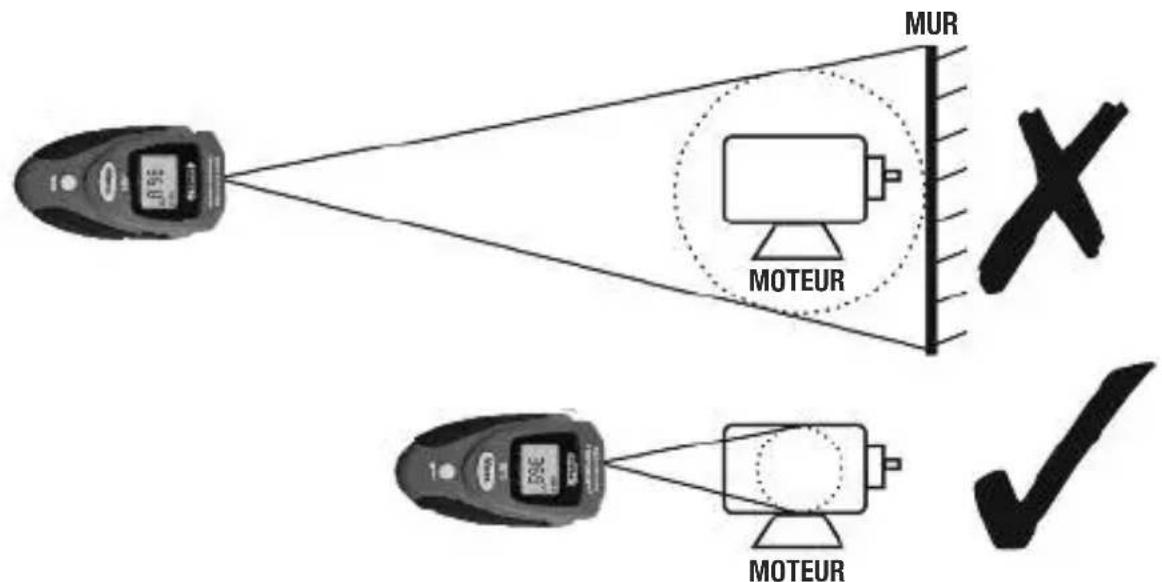

Par exemple, lorsque vous utilisez le thermomètre IRT3 pour mesurer la température d'un moteur dont la superficie est 1m², la distance de mesure optimale serait 2,5 cm. Pour éliminer les erreurs, il faut approcher le thermomètre à infrarouge suffisamment pour que le moteur soit le seul objet présent dans la zone ciblée (voir la Fig. 4 ci-dessous)
Fig. 4. Mesure de la température d'un moteur à une mauvaise (en haut) et à une bonne (en bas) distance.
SPÉCIFICATIONS
Plage de mesure et résolution : -30 à 250 °C /0,1°
Précision de la mesure : ±2 °C ou 2 % de la lecture (soit la valeur la plus élevée) lorsque la température est supérieure à 0 °C; ±3 °C ou 2 % de la lecture (soit la valeur la plus élevée) lorsque la température est inférieure à 0 °C
| Répétabilité de la mesure : 1 % de la lecture ou 1 °C |
| Rapport de distance au point de mesure (D:S) : 4:1 |
| Émissivité : 0,95 (fixe) |
| Temps de réponse : 500 ms pour 95 % des réponses |
| Type et dimensions de l’écran : ACL/25 (haut.) x 18 mm (larg.) |
| Classe/puissance/longueur d’onde du laser : Classe 2/< 1mW/655 nm |
| Longueur d’onde de réponse : 8 à 14 um |
| Désactivation automatique de l’instrument : après 15 secondes d’inactivité |
| Autonomie des piles du thermomètre : 50 h (typique) |
| Consommation de courant : <40 mA lorsque le laser est activé; <30 mA lorsque le laser est désactivé |
| Température de fonctionnement : 0 à 40 °C @ <75 % H.R. |
| Température d’entreposage : -20 à 60 °C @ <85 % H.R. |
| Dimensions : 106 x 56 x 23 mm |
| Poids : 62,4 g (avec piles) |
| Source d’alimentation: Deux piles CR2032 (3 V) au lithium-ion non rechargeables |
RENSEIGNEMENTS SUR LA GARANTIE
Aux États-Unis, General garantit les instruments et les accessoires contre toute défectuosité matérielle ou de main-d'œuvre pour une période d'un (1) an à compter de la date d'achat. General réparera ou remplacera l'appareil défectueux, à son gré, sous réserve de la vérification de la défectuosité.
Cette garantie ne s'applique pas aux défectuosités résultant d'un usage abusif, de la négligence, d'un accident, d'une réparation non autorisée, d'une modification ou d'une utilisation déraisonnable du produit.
Toute garantie implicite découlant de la vente d'un produit General, y compris les garanties implicites de qualité marchande et d'adéquation à un usage particulier, se limite aux indications précédentes. General ne saurait être tenue responsable de toute perte d'utilisation du produit, perte pécuniaire ou dépense, de tout dommage accessoire ou indirect ni de toute réclamation relative à des dommages, des dépenses ou des pertes pécuniaires.
Les lois varient d'un état et d'une province à l'autre. Les restrictions et les exclusions ci-dessus pourraient ne pas s'appliquer à vous. Nous recommandons aux clients d'enregistrer leur garantie en ligne. General prolongera votre garantie pour une période de 60 jours supplémentaires si vous enregistrez votre instrument sur le site Web suivant : www.generaltools.com/ProductRegistry (en anglais).
POLITIQUE DE RETOUR POUR RÉPARATION
Nous nous sommes efforcés de vous offrir un produit fiable et de qualité supérieure. Toutefois, si votre instrument devait être réparé, veuillez communiquer avec notre Service à la clientèle pour obtenir un numéro RGA (autorisation de retour de marchandise) avant d'expédier l'instrument, port prépayé, à l'attention de notre Centre de service, à cette adresse :
75 Seaview Drive Secaucus, NJ 07094 – États-Unis 212-431-6100 N'oubliez pas d'inclure une copie de votre preuve d'achat, votre adresse et votre numéro de téléphone ou courriel.
GENERAL®
courriel : sales@generaltools.com
www.generaltools.com
Guide de l'utilisateur IRT3
Spécifications sujettes à changement sans préavis
AVIS - NOUS NE SOMMES PAS RESPONSABLES DES ERREURS TYPOGRAPHIQUES
©2015 GENERAL TOOLS & INSTRUMENTS
