MANUAL DE USUARIO IRT3 General
DIRECTIVES DE PRÉPARATION
El IRT3 es un termómetro sin contacto pequeño y liviano que mide la temperatura superficial de un objeto desde lejos, usando un sensor IR para medir su radiación térmica. Un puntero láser indica el área (punto) del cual se mide la temperatura.
INSTRUCCIONES DE SEGURIDAD
El láser del puntero del IRT3 es del tipo Clase 2 que emite menos de 1 mW de potencia a una longitud de onda de 655 nm. Evite el contacto directo de los ojos con la radiación luminosa del láser. La ley de EE.UU. prohíbe apuntar un láser a un avión. El hacerlo se sanciona con una multa de hasta \$10.000 y encarcelamiento.
CONTENIDO DEL PAQUETE
El IRT3 viene en un blíster con dos baterías previamente instaladas y el manual del usuario.
DESCRIPCIÓN GENERAL DEL PRODUCTO

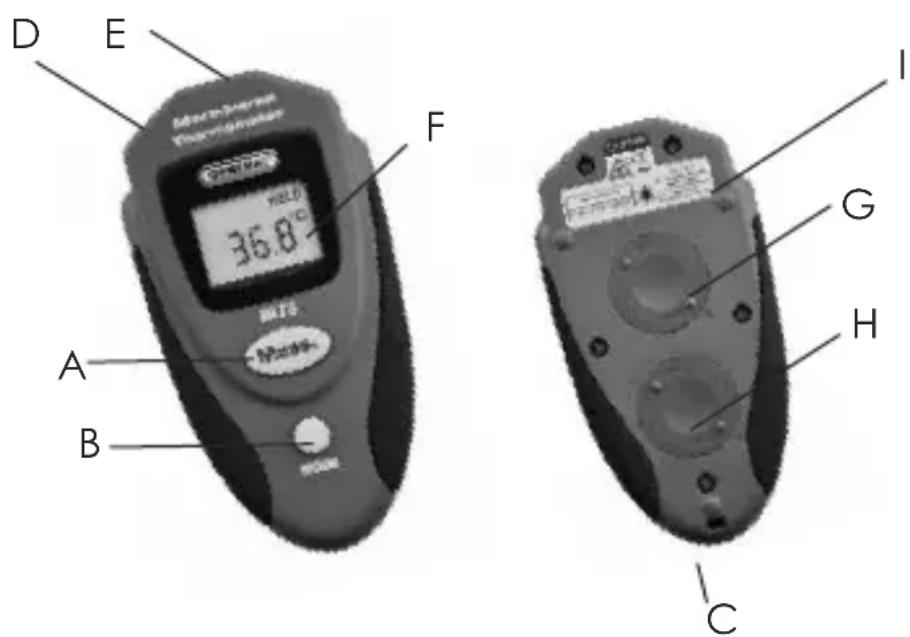

La figura 1 muestra la ubicación de los controles, indicadores y características físicas del IRT3.
Fig. 1. Controles, indicadores y características físicas del IRT3.
A. Botón Meas. (medir)
B. Botón MODE
C. Barra para colocar la correa de muñeca
D. Puntero láser
E. Ventana del sensor IR
F. Pantalla LCD
G. Compartimiento de la batería del termómetro
H. Compartimiento de la batería del láser
I. Etiquetas de identificación/ certificación/advertencia/ seguridad del láser
(En la parte superior trasera de la unidad)

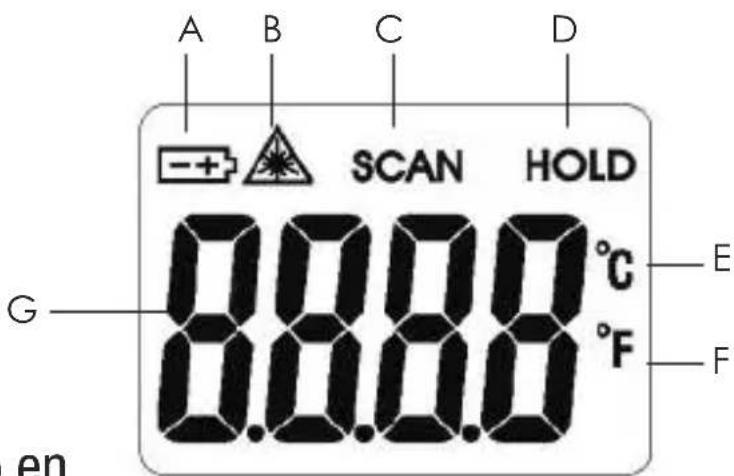

Todas las indicaciones posibles de la pantalla y sus significados
A. Icono de batería baja
B. Icono de láser activado
C. Indica el funcionamiento en
modo de barrido (manteniendo presionado el botón Meas.)
D. Indica que se está manteniendo el valor medido
E. Unidades Celsius seleccionadas
F. Unidades Fahrenheit seleccionadas
G. Valor medido
INSTRUCCIONES DE PREPARACIÓN
El IRT3 viene con dos baterías CR2032 previamente instaladas en compartimientos separados (Fig. 1, detalles G y H).
Para activar cada una de las baterías:
- De vuelta el IRT y use sus dedos pulgares o una moneda para girar la cubierta del compartimiento de la batería en sentido horario unos 30 grados, en la dirección marcada OPEN.
- Tire de la pestaña que está debajo de la batería previamente instalada, sáquela y deséchela.
- Vuelva a colocar la tapa del compartimiento de las baterías y gírela en sentido contra horario hasta que se trabe.
Complete la preparación removiendo cuidadosamente la cubierta plástica de protección de la pantalla LCD.
INSTRUCCIONES DE OPERACIÓN
Apunte el frente de la unidad hacia una superficie, presione el botón Meas., sosténgalo por un segundo como mínimo y luego suéltelo. La temperatura de la superficie aparecerá instantáneamente en la pantalla.
Note que si mantiene presionado el botón Meas. mientras apunta a distintas superficies (paredes, ventanas, luces), la pantalla seguirá midiendo sus distintas temperaturas. Esto se llama funcionamiento en modo de barrido. También tenga en cuenta que cuando presione Meas. la lectura permanecerá en la pantalla durante 15 segundos y luego desaparecerá ya que el termómetro se apaga automáticamente (para extender la vida de la batería).
Por defecto, el puntero láser se enciende cada vez que se
presiona el botón Meas. y se apaga al soltar el botón. El estado actual del láser se indica mediante la presencia o ausencia del icono de láser activado (detalle B de la Fig. 2). Para apagar el láser, primero presione dos veces el botón MODE. Cuando el ícono de láser habilitado comience a parpadear, presione el botón Meas. para apagar el láser. El láser permanecerá deshabilitado hasta que el IRT3 se apague. Cuando vuelva a encender el IRT3, el láser volverá a activarse automáticamente.
Para apagar el IRT3, puede mantener presionado el botón MODE durante 3 segundos como mínimo o dejar que el termómetro se apague automáticamente luego de 15 segundos de inactividad del panel frontal.
Para cambiar la unidad de temperatura, presione el botón MODE una vez. Cuando la unidad de temperatura actualmente seleccionada comience a parpadear, presione el botón Meas. para cambiar entre °F (unidad por defecto) y °C.
MEDICIONES PRECISAS
El IRT3 tiene una relación de distancia a blanco (D:S) de 4:1. Esto significa que el objetivo (blanco) al que se le mide su radiación infrarroja (temperatura) aumenta su diámetro en 2,5 cm por cada 10 cm que nos alejemos de él.
A la inversa, el diámetro del objetivo a medir disminuye 2,5 cm por cada 10 cm que nos acercamos al mismo.

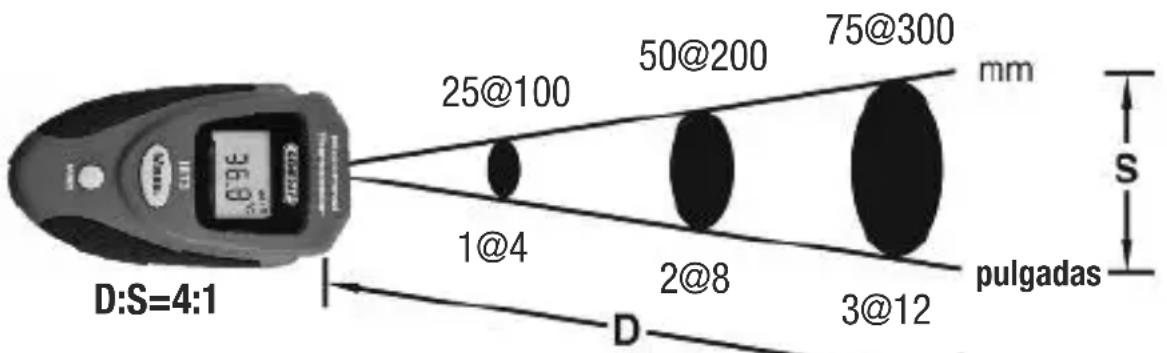

Fig. 3. Campo visual del IRT3
Por ejemplo, al usar el IRT3 para medir la temperatura de un motor con un área de 1 m², la distancia óptima de medición sería de 2,5 cm. Para eliminar errores, hay que mover el termómetro lo suficientemente cerca como para que el motor sea el único objeto dentro del área del objetivo (ver la Fig. 4 a continuación). PARED
note right of E
X
end

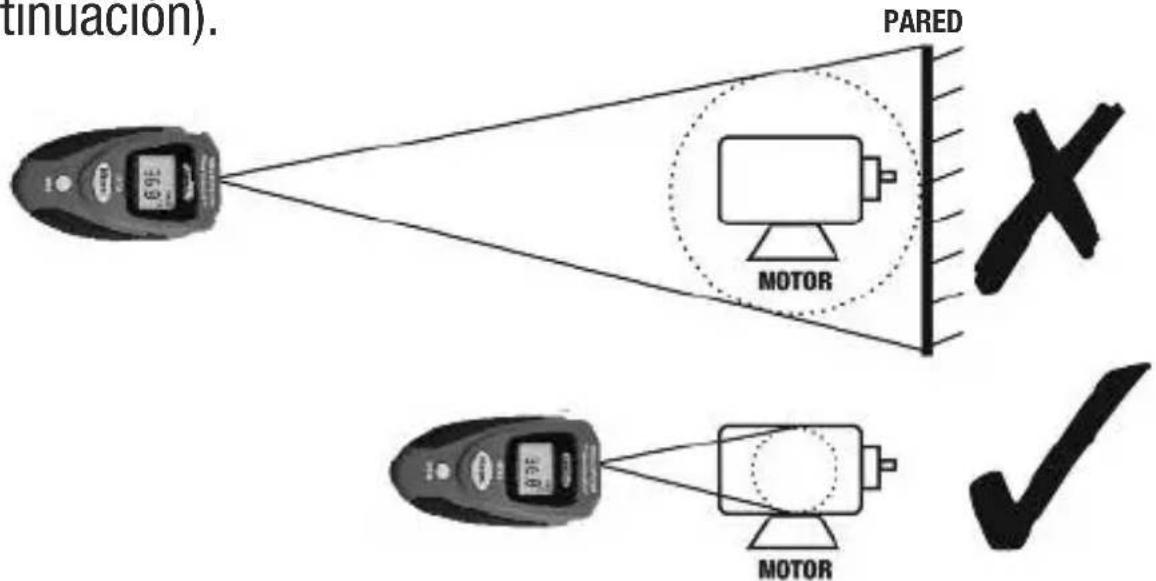

Fig. 4. Medición de temperatura de un motor desde la distancia incorrecta (arriba) y correcta (abajo).
ESPECIFICACIONES
Rango/resolución de la medición: -30 a 250 °C /0,1°
Precisión de la medición: ±2 °C o 2% de la lectura (lo que sea mayor) sobre 0 °C ; ±3 °C o 2% de la lectura (lo que sea mayor) debajo de 0 °C
Repetibilidad de la medición: 1% de la lectura o 1 °C
Relación distancia-blanco (D:S): 4:1
Emisividad: Fija a 0,95
Tiempo de respuesta: 500 mseg para un 95% de respuesta
Tipo/tamaño de pantalla: LCD/25 mm (Al) x 18 mm (An)
Clase/potencia/longitud de onda del láser: Clase 2 < 1 mW/655 nm
Longitud de onda de respuesta: 8 a 14 μm
Apagado automático: Después de 15 segundos de inactividad
Vida de la batería del termómetro: 50 horas, típica
Consumo de corriente: <40 mA con el láser encendido; <30 mA con el láser apagado
Temperatura de funcionamiento: 0 a 40 °C a <75% de humedad relativa
Temperatura de almacenamiento: -20 a 60 °C a <85% de humedad relativa
Dimensiones: 106 x 56 x 23 mm
Peso: 62,4 g (incluyendo las baterías)
Fuente de alimentación: Dos baterías de litio no recargables CR2032 (3 V)
INFORMACIÓN DE LA GARANTÍA
En los EE.UU., General garantiza sus instrumentos y accesorios contra cualquier defecto de material o de mano de obra durante un año a partir de la fecha de compra. General reemplazará o reparará la unidad defectuosa, a su criterio, luego de verificar el defecto.
Esta garantía no cubre defectos causados por abuso, negligencia, accidente, reparaciones no autorizadas, alteraciones o uso inadecuado del producto.
Cualquier garantía implícita originada por la venta de un producto General, incluyendo sin limitación las garantías implícitas de comerciabilidad e idoneidad para un fin determinado, quedan limitadas a lo anterior. General no se hace responsable por no poder utilizar el producto o por cualquier otro daño incidental o indirecto, gastos o pérdida económica, o por cualquier reclamo por dichos daños, gastos o pérdida económica.
Las leyes varían de estado en estado. Las limitaciones o exclusiones anteriores pueden no tener validez en su caso.
Nosotros incentivamos a nuestros clientes para que registren su garantía en línea.
General extenderá su garantía 60 días más si se registra en www.generaltools.com/ProductRegistry.
POLÍTICA DE DEVOLUCIÓN PARA REPARACIÓN
Se han hecho todos los esfuerzos para proporcionarle un producto confiable de excelente calidad. Sin embargo, si necesitara reparar su equipo, por favor, póngase en contacto con nuestro Servicio de
atención al cliente para obtener un número de RGA (Autorización de devolución de mercancía) antes de enviar la unidad utilizando un servicio de transporte prepagado a nuestro Centro de Servicios a la siguiente dirección:
Recuerde incluir una copia de su comprobante de compra, su dirección de devolución, y su número telefónico y/o dirección de correo electrónico.
GENERAL®
Correo electrónico: sales@generaltools.com
www.generaltools.com
Manual del usuario IRT3
