Caractéristiques	Détails
Type de produit	Pompe submersible
Débit maximal	3 000 gallons par heure
Hauteur de refoulement maximale	25 pieds
Puissance	1/2 HP
Alimentation	120 V
Matériaux de construction	Corps en thermoplastique
Utilisation recommandée	Évacuation des eaux de pluie, des sous-sols inondés
Poids	10,5 kg
Dimensions	30 x 30 x 45 cm
Maintenance	Vérifier régulièrement le filtre et nettoyer les débris
Sécurité	Ne pas utiliser dans des environnements explosifs
Garantie	2 ans

FOIRE AUX QUESTIONS - CDU980E Wayne

Quelle est la capacité de la pompe Wayne CDU980E ?

La pompe Wayne CDU980E a une capacité de 3 700 litres par heure.

Quelle est la profondeur maximale d'aspiration de la Wayne CDU980E ?

La profondeur maximale d'aspiration de la Wayne CDU980E est de 7,6 mètres.

Comment installer la pompe Wayne CDU980E ?

Pour installer la pompe Wayne CDU980E, suivez les instructions du manuel d'utilisation, en vous assurant de la placer à un endroit stable et de la raccorder correctement à l'alimentation électrique.

Que faire si la pompe ne démarre pas ?

Si la pompe ne démarre pas, vérifiez d'abord que l'alimentation électrique est correcte, inspectez le fusible ou le disjoncteur, et assurez-vous que la pompe est correctement branchée.

Quel type de liquide peut être pompé avec la Wayne CDU980E ?

La Wayne CDU980E est conçue pour pomper de l'eau claire, sans débris solides ni contaminants.

Comment entretenir la pompe Wayne CDU980E ?

Pour entretenir la pompe, nettoyez régulièrement le filtre et vérifiez les connexions électriques. Il est également conseillé de faire fonctionner la pompe de temps en temps pour éviter l'accumulation de sédiments.

Quelle est la garantie de la Wayne CDU980E ?

La pompe Wayne CDU980E est généralement garantie pendant 2 ans à partir de la date d'achat, mais cela peut varier selon le vendeur.

La pompe est-elle bruyante pendant son fonctionnement ?

La Wayne CDU980E fonctionne relativement silencieusement, mais un léger bruit de fonctionnement est normal.

Que faire en cas de fuite d'eau autour de la pompe ?

Si vous constatez une fuite d'eau, vérifiez les joints et les raccordements pour assurer qu'ils ne sont pas endommagés ou mal serrés. Remplacez les pièces défectueuses si nécessaire.

Où puis-je acheter des pièces de rechange pour la Wayne CDU980E ?

Les pièces de rechange pour la Wayne CDU980E peuvent être achetées auprès de revendeurs autorisés, en ligne sur le site du fabricant ou dans des magasins de bricolage.

MODE D'EMPLOI CDU980E Wayne

Les pompes de puisard, d'effl uent et d'égout MANUEL D'INSTALLATION

Lire et conserver ces instructions. Ce manuel contient des avertissements de sécurité et des instructions de fonctionnement très importants. Il faudra s'y reporter avant toute installation ou tout entretien. Toujours conserver ce manuel avec l'appareil pour qu'il soit facilement accessible. Ne pas lire et suivre ces avertissements et ces instructions pourrait mener à des dommages à la propriété, à de graves blessures ou à la mort.

DESCRIPTIONS

POMPE DE PUISARD

Les pompes de puisard sont des pompes automatiques utilisées pour enlever la nappe phréatique des fosses de puisard. L'application la plus commune est pour le drainage en sous-sol pour prévenir l'inondation des bâtiments résidentiels. Ces pompes de puisard sont conçues pour pomper seulement de l'eau claire.

POMPES D'EFFLUENTS

Les pompes des effluents sont des pompes utilisées pour enlever de l'eau grise des réservoirs septiques, des fosses de puisard ou des systèmes de plateau de lessive. L'eau grisâtre est de l'eau usée provenant des bains, éviers, machines à laver et autres appareils électroménagers. Les pompes sont conçues pour faire circuler des solides 12,7 mm (1/2 po) à 19,1 cm (3/4 po) de diamètre.

POMPES D'ÉGOUT

Les pompes d'égout sont des pompes utilisées pour enlever de l'eau usée qui contient des solides jusqu'à 5,1 cm (2 po.) de diamètre. L'application la plus commune est pour égoutter de l'eau usée de la salle de bains à un égout ou à une ligne septique.

DÉBALLAGE

Inspectez votre pompe. À l'occasion, les produits sont endommagés durant l'expédition. Si l'unité est endommagée, veuillez contacter notre Service à la clientèle au numéro indiqué sur la fi che des pièces et de garantie.

LIRE ET SUIVRE TOUTES LES INSTRUCTIONS CONSERVER CES INSTRUCTIONS - NE PAS LES JETER

DIRECTIVES DE SÉCURITÉ

Ce manuel contient de l'information très importante à connaître et à comprendre. Cette information est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D'ÉQUIPEMENT. Pour aider à reconnaître ces renseignements, observer tous les renseignements de sécurité portant la mention danger, avertissement, mise en garde et notice.

INFORMATION IMPORTANTE DE SÉCURITÉ

AVERTISSEMENT

AVERTISSEMENT INDIQUE UNE SITUATION POTENTIELLEMENT DANGEREUSE QUI, SI ELLE N'EST PAS ÉVITÉE, RISQUE D'ENTRAÎNER DES LÉSIONS CORPORELLES GRAVES OU MÊME LA MORT.

RISQUE DE CHOC ÉLECTRIQUE. POUR RÉDUIRE CE RISQUE, OBSERVER LES AVERTISSEMENTS SUIVANTS :

S'ASSURER QU'IL Y A UNE PRISE DE COURANT DISPONIBLE CORRECTEMENT MISE À TERRE. Cette pompe est fournie avec un conducteur de terre et une fi che d'accessoire de type mise à la terre. Pour réduire le risque de décharge électrique, s'assurer qu'il est raccordé seulement à une prise de courant correctement mise à terre.

NE JAMAIS ENLEVER LA BROCHE DE TERRE de la prise de courant ou éviter d'utiliser les fi ls de masse.

POUR PLUS DE SÉCURITÉ la prise de courant doit être protégée avec un disjoncteur de fuite à la terre (DDFT). Tout le câblage doit être effectué par un électricien qualifié et se conformer au code national de l'électricité des États-Unis et tous les codes et ordonnances d'État / provinciaux et locaux.

NE PAS ENLEVER LE CORDON D'ALIMENTATION et le réducteur de tension ni raccorder le conduit directement à la pompe.

S'ASSURER QUE L'ALIMENTATION ÉLECTRIQUE EST MUNIE D'UN FUSIBLE OU D'UN DISJONCTEUR d'une valeur nominale appropriée pour supporter l'intensité du courant (l'ampérage) marquée sur la plaque signalétique ou l'étiquette du cordon de la pompe.

NE PAS UTILISER DE RALLONGES. Les rallonges pourraient présenter un danger de sécurité si elles ne sont pas à la bonne taille, deviennent endommagées ou la connexion tombe dans le puisard. Si la prise de courant est loin du cordon d'alimentation de la pompe, contacter un électricien agréé qualifi é pour installer une nouvelle prise de courant.

TOUJOURS DÉBRANCHER LA POMPE de la source d'alimentation électrique avant d'installer, d'en faire l'entretien ou tout ajustement.

NE PAS SUBMERGER LE MOTEUR À SOCLE ni exposer le moteur à l'eau.

NE PAS MARCHER sur le plancher quand il y a de l'eau avant de couper le courant. Si le panneau électrique est dans le sous-sol, appeler un électricien.

NE JAMAIS MANIPULER UNE POMPE ou un moteur avec les mains humides ou debout dans l'eau ou sur une surface humide pendant que la pompe est sous tension.

SE LAVER LES MAINS APRÈS TOUTE MANIPULATION. Selon l'état de Californie (Proposition 65), ce produit peut contenir des produits chimiques qui de l'avis de l'État de Californie causent le cancer et des anomalies congénitales ou d'autres problèmes de reproduction.

RISQUE DE CHOC ÉLECTRIQUE. Cette pompe n'a pas fait l'objet de vérifi cation pour une utilisation dans les piscines et les aires marines.

NE PAS POMPER DE FLUIDES INFLAMMABLES OU EXPLOSIFS tels que l'essence, l'huile à chauffage, le kérosène etc. Ne pas utiliser dans une atmosphère infl ammable et/ou explosive. La pompe ne doit être utilisée que pour pomper de l'eau fraîche. Ceci pourrait mener à des blessures personnelles et/ou des dommages à la propriété.

LES POMPES NE SONTPAS CONÇUES POUR L'ACHEMINEMENT D'EAU DESTINÉE À LA CONSOMMATION. Ne pas utiliser la pompe pour transporter de l'eau qui sera utilisée comme de l'eau potable / destinée à la consommation. La pompe doit être utilisée uniquement dans les applications pour lesquelles elle est conçue.

ATTENTION

ATTENTION INDIQUE UNE SITUATION POTENTIELLEMENT DANGEREUSE QUI, SI ELLE N'EST PAS ÉVITÉE, POURRAIT RISQUER D'ENTRAÎNER DES LÉSIONS CORPORELLES MINEURES OU MODÉRÉES.

POUR RÉDUIRE LE RISQUE DE DANGERS QUI PEUVENT MENER À DES BLESSURES OU DES DOMMAGES À LA PROPRIÉTÉ, OBSERVER LES AVERTISSEMENTS SUIVANTS :

SI CETTE POMPE CONTIENT UN INTERRUPTEUR POUR L'OPÉRATION AUTOMATIQUE, C'EST LA RESPONSABILITÉ DE L'INSTALLATEUR DE S'ASSURER QUE L'INTERRUPTEUR EST CAPABLE DE FONCTIONNER SANS OBSTRUCTIONS DANS LA CUVETTE. On recommande que l'installateur évalue et observe l'opération de la pompe pour plusieurs cycles après l'installation.

ON RECOMMANDE D'UTILISER UNE TUYAUTERIE RIGIDE ET DES RACCORDS pour bien attacher la pompe dans la cuvette et réduire le déplacement de la pompe. Le déplacement de la pompe peut empêcher l'interrupteur de fonctionner correctement.

CETTE POMPE DOIT ÊTRE INSPECTÉE 3 À 4 FOIS PAR AN pour prévenir le déplacement de la pompe ou l'accumulation de débris sur l'interrupteur ou le fl otteur. Replacer la pompe au besoin. Retirer tous débris qui pourraient entraver le fonctionnement de l'interrupteur.

ON RECOMMANDE D'UTILISER UN CLAPET DE NON-RETOUR avec cette pompe pour prévenir le retour d'eau de liquide après chaque cycle de pompe.

NE PAS INSTALLER NI FAIRE FONCTIONNER LA POMPE SI ELLE A ÉTÉ ENDOMMAGÉE DE TOUTE FAÇON.

NE PAS SOULEVER NI PORTER LA POMPE PAR LE CORDON D'ALIMENTATION. Utiliser la poignée de la pompe.

NE PAS UTILISER CETTE POMPE DANS LA BOUE, LE SABLE, LE CIMENT, L'HUILE OU LES PRODUITS CHIMIQUES.

NE PAS UTILISER LES POMPES DE PUISARD ET LES POMPES D'EFFLUENTS POUR MANIPULER DES EAUX USÉES BRUTES.

UNE ALARME INDÉPENDANTE DE HAUT NIVEAU D'EAU OU UNE POMPE DE SECOURS DOIT ÊTRE UTILISÉE quand il existe un risque de dommages à la propriété des niveaux élevées d'eau.

L'INTERRUPTEUR DOIT ÊTRE REMPLACÉ TOUS LES DEUX (2) ANS. Cet entretien réduira le risque d'utilisation incorrecte de la pompe, de défaillance de l'interrupteur ou d'inondation

DIAGRAMMES D'INSTALLATION DE POMPES DE PUISARD TYPIQUES

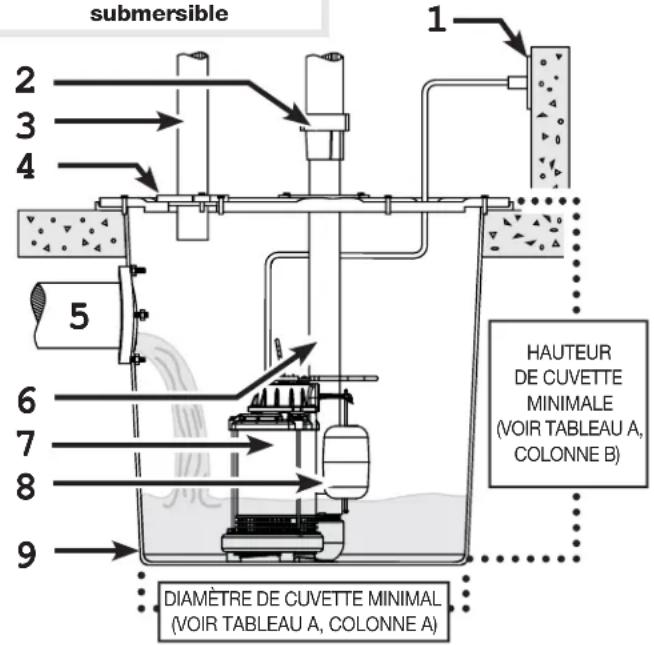

Figure 1: Pompe de Puisard submersible

submersible 1 2 3 4 5 6 7 8 9 HAUTEUR DE CUVETTE MINIMALE (VOIR TABLEAU A, COLONNE B) DIAMÈTRE DE CUVETTE MINIMAL (VOIR TABLEAU A, COLONNE A)

1. SORTIE DU DISJONCTEUR DE FUITE À LA TERRE

2. TUYAU D'ENTRÉE 9. CUVETTE DE PUISARD

3. TUYAU DE DÉCHARGE 10. TIGE DE FLOTTEUR

4. CLAPET DE NON-RETOUR 7. POMPE DE PUISARD 11. GUIDE DE FLOTTEUR

5. TUYAU D'AÉRATION 8. INTERRUPTEUR
6. JOINT/COUVERCLE DE CUVETTE
   (VOIR TABLEAU A, PAGE 11)

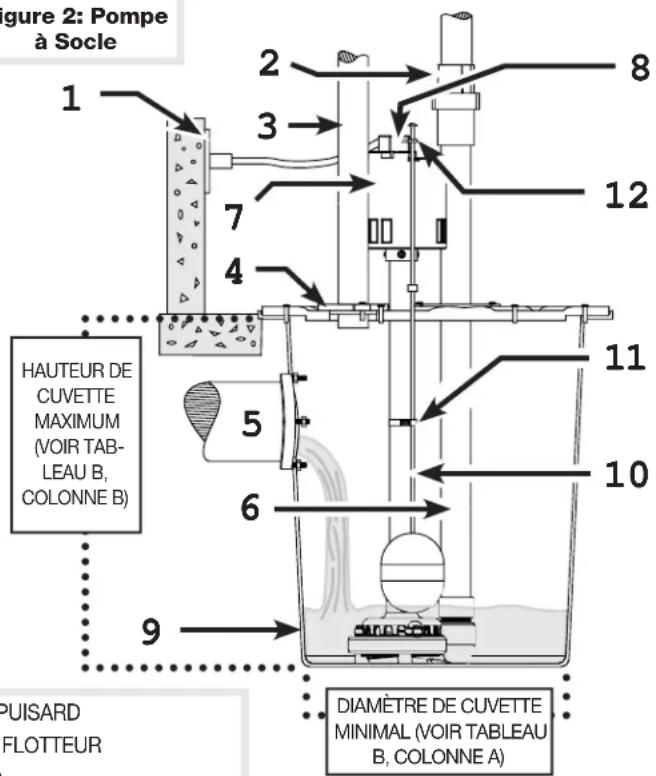

Figure 2: Pompe à Socle

Figure 2: Pompe à Socie 1 2 3 7 4 8 12 HAUTEUR DE CUVETTE MAXIMUM (VOIR TAB- LEAU B, COLONNE B) 5 6 9 11 10 DIAMÈTRE DE CUVETTE MINIMAL (VOIR TABLEAU B, COLONNE A) PUISARD FLOTTEUR

INSTALLATION TYPIQUE DE PUISARD

1. Cette installation doit être conforme au Code national d'électricité des É.-U. et tous codes et ordonnances locaux.
2. Utiliser une cuvette qui est assez grande pour accommoder la pompe. Les exigences minimales pour les pompes de puisard sont:

TABLEAU — AType d’Interrupteur		ADiamètre de Cuvette Minimal	BHauteur de Cuvette Minimale
Pompes de puisard submersibles	Interrupteur à fl otteur à amarre	35,56 cm (14 po)	55,88 cm (22 po)
	Interrupteur à diaphragme	27,94 cm (11 po)	55,88 cm (22 po)
	Interrupteur à fl otteur vertical	27,94 cm (11 po)	55,88 cm (22 po)

TABLEAU — BType d’Interrupteur	ADiamètre de Cuvette Minimal	BHauteur de Cuvette Maximum
Interrupteur à fl otteur à socle(Figure 2, page 10)	35,56 cm(14 po)	60,96 cm(24 po)

1. Nettoyer la cuvette de tous les débris.
2. Rassembler l'interrupteur ou le fl otteur au besoin. Se reporter au feuillet de garantie et service des pièces pour les directives spécifi ques.
3. Placer la pompe sur une surface solide et à niveau. Ne pas placer la pompe directement sur de l'argile, de la terre, du gravier ou sur une surface sablonneuse. Une brique ou un bloc peut être installé sous la pompe pour fournir une base ferme.
4. Placer la pompe pour que l'interrupteur soit loin de l'entrée et soit dégagé de l'eau entrante. S'assurer que l'interrupteur a au moins 2,54 cm (1 po) de dégagement du mur de côté de la cuvette et qu'il peut se déplacer librement. Si on utilise un appareil de contrôle ou un fl otteur optionnel, suivre les instructions de montage fournies avec l'appareil ou le fl otteur.

5. Installer la plomberie de décharge selon les codes locaux, régionaux et provinciaux. On recommande un tuyau de PVC rigide.

6. Si nécessaire, percer un orifi ce de drainage de 3,2 mm (1/8 po) dans le tuyau de décharge à 2,5 cm (1 po) au-dessus de la décharge de la pompe. Le courant d'eau est visible du trou lorsque la pompe fonctionne. Le trou doit être nettoyé périodiquement.

7. Installer un raccord union pour permettre d'enlever facilement la pompe pour le nettoyage ou l'entretien.
8. Installer un clapet de non-retour (requis) de prévenir le retour d'eau. Le clapet de non-retour peut être placé juste au-dessus de la cuvette pour permettre d'enlever facilement la pompe pour le nettoyage et l'entretien.
9. Installer un robinet-vanne ou un robinet sphérique si exigé par le code local, régional ou provincial.
10. Fixer le cordon d'alimentation au tuyau de décharge à l'aide de câble ou d'attaches à glissière pour éviter l'enchevêtrement possible d'interrupteur.
11. Raccorder le cordon d'alimentation de la pompe à une prise de disjoncteur de fuite à la terre (DDFT).
12. Remplir la cuvette d'eau. La pompe démarre lorsque le niveau d'eau a atteint le niveau de mise en marche.
13. La pompe s'arrête quand le niveau d'eau a atteint le niveau d'arrêt.
14. S'assurer que l'interrupteur fonctionne sans obstruction de la pompe, de la tuyauterie et de la cuvette.
15. Remplir la cuvette d'eau à nouveau. Pendant que la pompe égoutte la cuvette, vérifi er que le tuyau de décharge transporte de l'eau à un point au moins 91,4 cm (3 pi.) loin de la fondation. Si la ligne de décharge est exposée au gel, le tuyau doit être placé sur une pente vers le bas loin de la fondation pour que l'eau restante se draine au lieu de geler.
16. Fixer le couvercle de cuve et le joint d'étanchéité à la cuve pour éviter que des débris ne tombent dedans, prévenir les blessures personnelles et contenir les gaz et les odeurs.

AVIS

Cette pompe n'est pas conçue pour l'eau salée, la saumure, l'eau de décharge de buanderie, les adoucisseurs d'eau, les eaux usées ou n'importe quelle application qui pourraient avoir des produits chimiques caustiques et/ou matières étranges. L'utilisation de ces produits peut endommager la pompe et annulera la garantie.

INSTALLATION TYPIQUE DE POMPE POUR EFFLUENTS

1. Cette installation doit être conforme au Code national d'électricité des É.-U. et tous codes et ordonnances locaux.
2. Pour les applications de pompe de puisard, suivre les instructions d'installation de puisard typiques. Pour les applications d'effl uents, passer à l'étape 3.
3. Nettoyer la cuvette de tout débris (voir page 11).
4. Placer la pompe sur une surface solide et à niveau. Ne pas placer la pompe directement sur de l'argile, de la terre, du gravier ou sur une surface sablonneuse. Une brique ou un bloc peut être installé(e) sous la pompe pour fournir une base ferme.
5. Vérifi er que l'interrupteur à fl otteur possède un dégagement d'au moins 2,5 cm (1 pouce) de la paroi latérale du bassin et est libre de toute obstruction possible.
6. Si un appareil de contrôle ou un fl otteur optionnel est utilisé, suivre les instructions de montage fournies à l'appareil ou au fl otteur.
7. Installer la plomberie de décharge selon les codes locaux, régionaux et provinciaux. Ne pas réduire la taille du tuyau de décharge au-dessous de ce qui est fourni sur la pompe.
8. Si nécessaire, percer un orifi ce de drainage de 3,2 mm (1/8 po) dans le tuyau de décharge à 2,5 cm (1 po) au-dessus de la décharge de la pompe. Le courant d'eau est visible du trou lorsque la pompe fonctionne. Le trou doit être nettoyé périodiquement.
9. Installer un raccord union pour permettre d'enlever facilement la pompe pour le nettoyage et l'entretien.
10. Installer un clapet de non-retour (requis) pour éviter tout retour d'eau. Il doit être installé au-dessus de l'union.
11. Une vanne à obturateur ou un robinet sphérique doit être installé(e) au-dessus du clapet de non-retour comme exigé par les codes locaux, régionaux ou provinciaux.
12. Raccorder le tuyau de décharge restant. Le reste de la ligne de décharge doit être aussi courte que possible avec un nombre minimal de coudes.
13. Fixer le cordon d'alimentation au tuyau de décharge à l'aide de câble ou d'attaches à glissière pour éviter l'enchevêtrement possible d'interrupteur.
14. Raccorder le cordon d'alimentation de la pompe à une prise de disjoncteur de fuite à la terre (DDFT).

15. Remplir la cuvette de l'eau. La pompe démarre lorsque le niveau d'eau a atteint le niveau pour se mettre en marche. S'assurer que la pompe fonctionne normalement. Si la ligne de décharge est exposée au gel, le tuyau doit être placé sur une pente vers le bas loin de la fondation pour que l'eau restante se draine au lieu de geler.

16. Fixer le couvercle de cuve et le joint d'étanchéité à la cuve pour éviter que des débris ne tombent dedans, prévenir les blessures personnelles et contenir les gaz et les odeurs

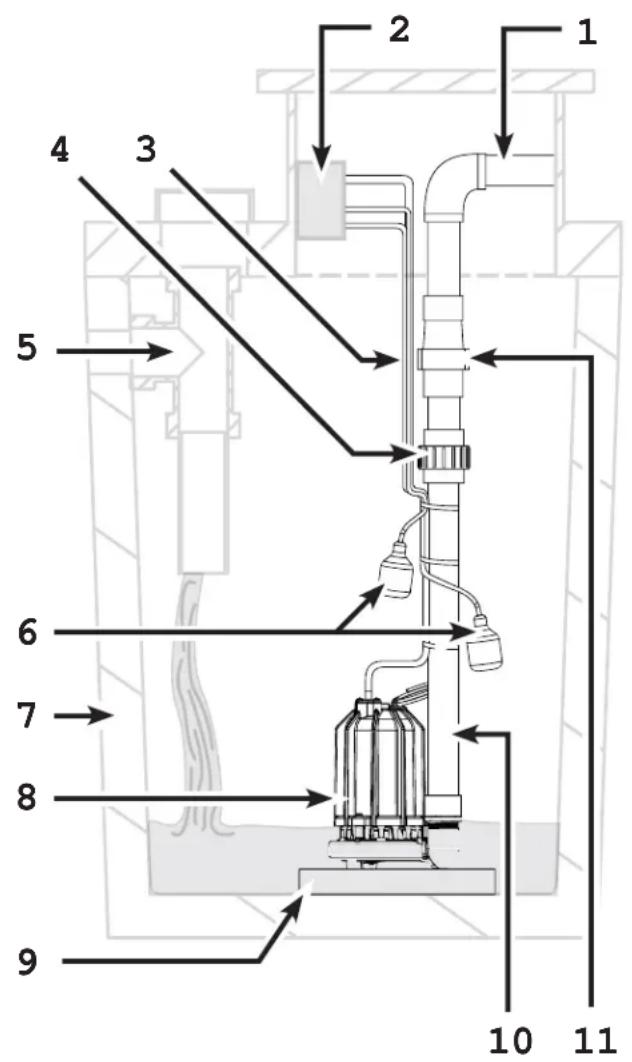

Figure 3: Pompe d'effl uents dans le réservoir septique

1 2 3 4 5 6 7 8 9 10 11

1. Tuyau de sortie de décharge 7. Réservoir septique
2. Boîte de raccordement 8. Pompe d'effluents
3. Fils de pompe/interrupteur 9. Brique ou bloc
4. Raccord union 10. Tuyau de décharge
5. Tuyau d'entrée des effluents 11. Clapet de non-retour
6. Interrupteurs 12. Couvercle du réservoir

INSTALLATION TYPIQUE DE POMPE POUR EAU USÉE

1. Cette installation doit être conforme au Code national d'électricité des É.-U. et tous codes et ordonnances locaux.
2. Pour les applications de puisard, suivre les instructions d'installation typiques de puisard (page 11). Pour les effl uents, suivre les instructions d'installation typiques d'effl uent (page 12). Pour les égouts, passer à l'étape 3.
3. Utiliser une cuvette qui est assez grande pour loger la pompe. La cuvette doit avoir un diamètre d'au moins 45,72 cm (18 po) et une profondeur d'au moins 60,96 cm (24 po).
4. Nettoyer la cuvette de tous débris.
5. Placer la pompe sur une surface solide et à niveau. Ne pas placer la pompe directement sur de l'argile, de la terre, du gravier ou sur une surface sablonneuse. Une brique ou un bloc peut être installé(e) sous la pompe pour fournir une base ferme.
6. Placer la pompe dans la cuvette pour que l'interrupteur soit loin de l'eau entrante. Vérifi er que l'interrupteur à fl otteur possède un dégagement d'au moins 2,5 cm (1 pouce) de la paroi latérale du bassin et est libre de toute obstruction possible.
7. Installer la plomberie de décharge selon les codes locaux, régionaux et provinciaux. Ne pas réduire la taille du tuyau de décharge au-dessous de ce qui est fourni sur la pompe.
8. Si nécessaire, percer un orifi ce de drainage de 3,2 mm (1/8 po) dans le tuyau de décharge à 2,5 cm (1 po) au-dessus de la décharge de la pompe. Le courant d'eau est visible du trou lorsque la pompe fonctionne. Le trou doit être nettoyé périodiquement.
9. Si un appareil de contrôle ou un fl otteur optionnel est utilisé, suivre les instructions de montage fournies avec l'appareil ou le fl otteur.
10. Un raccord union doit être installé au-dessus de la cuvette pour permettre d'enlever facilement la pompe pour le nettoyage et l'entretien.
11. Installer un clapet de non-retour (requis) pour prévenir le retour d'eau. Il doit être installé au-dessus du raccord union.
12. Un robinet-vanne ou un robinet sphérique doit être installé au-dessus du clapet de non-retour comme exigé par les codes locaux, régionaux ou provinciaux.
13. Raccorder le tuyau de décharge restant. Le reste de la ligne de décharge doit être aussi court que possible avec un nombre minimal de coudes.
14. Il faut un tuyau d'aération. Il enlève le gaz et les odeurs et doit être installé comme exigé par les codes locaux, régionaux ou provinciaux.

15. Fixer le cordon d'alimentation au tuyau de décharge à l'aide de câble ou d'attaches à glissière pour éviter l'enchevêtrement possible d'interrupteur.

16. Raccorder le cordon d'alimentation de la pompe à une prise de courant mise à la terre correctement.

17. Remplir la cuvette de l'eau. La pompe commence lorsque le niveau d'eau a atteint le niveau pour se mettre en marche. S'assurer que la pompe fonctionne normalement.
18. Installer un couvercle de cuve et un joint d'étanchéité pour éviter que des débris ne tombent dans la cuve, prévenir les blessures personnelles et contenir les gaz et les odeurs.

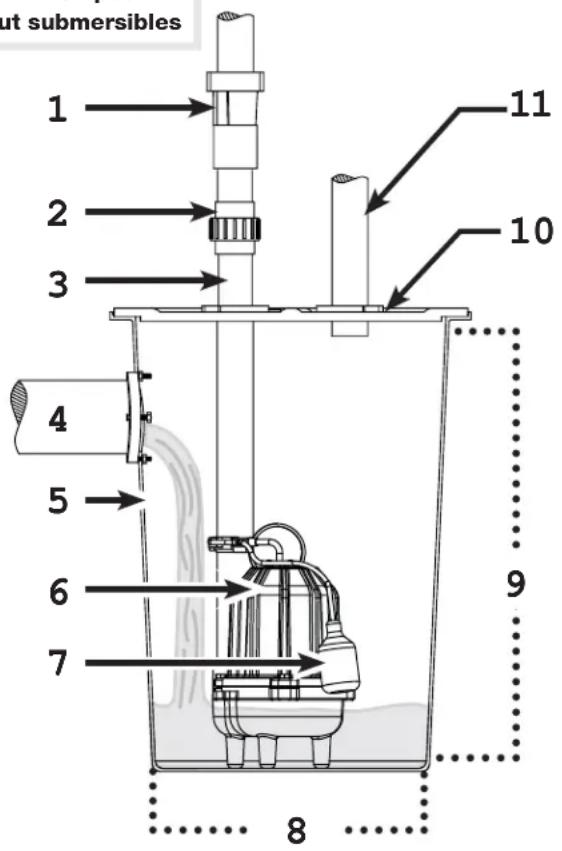

Figure 7: Pompes d'égout submersibles

ut submersibles 1 2 3 4 5 6 7 8 9 10 11

1. Clapet de non-retour 7. Interrupteur
2. Raccord union 8. Diamètre minimal 45,72 cm (18 po)
3. Tuyau de décharge 9. Profondeur minimale 60,96 cm (24 po)
4. Tuyau d'entrée 10. Joint/Couvercle de cuvette
5. Cuve 11. Tuyau d'aération
6. Pompe

ENTRETIEN

AVERTISSEMENT

TOUJOURS DÉBRANCHER LA POMPE DE LA SOURCE D'ALIMENTATION ÉLECTRIQUE avant d'installer, de faire l'entretien ou des ajustements.

AVERTISSEMENT

LAISSER LA POMPE REFROIDIR PENDANT AU MOINS 2 HEURES AVANT DE PASSER À TOUT ENTRETIEN OU RÉPARATION. Les pompes submersibles contiennent de l'huile qui devient pressurisée et chaude sous les conditions normales de fonctionnement.

1. Les modèles de pompes submersibles ont des roulements lubrifi és en permanence et n'exigent aucune lubrifi cation supplémentaire.
2. La pompe doit être inspectée 3-4 fois par an pour le mouvement de pompe ou l'accumulation de débris sur l'interrupteur ou le fl otteur. Replacer la pompe au besoin. Enlever les débris qui peuvent entraver le fonctionnement de l'interrupteur.

AVERTISSEMENT

NE PAS SUBMERGER LE MOTEUR À SOCLE ni exposer le moteur à l'eau.

1. La pompe submersible peut contenir de l'huile diélectrique pour le refroidissement. L'huile diélectrique peut être nocive pour l'environnement. Respecter les lois environnementales de l'état pour jeter cette huile.
2. Ce moteur de pompe est doté d'un protecteur thermique à réinitialisation automatique et pourrait redémarrer de manière imprévue. Le déclenchement du protecteur est une indication de surcharge du moteur suite à l'opération de la pompe à faible hauteur de chute, tension excessivement haute ou basse, câblage inadéquat, conditions incorrectes du moteur ou une pompe ou un moteur défectueux.

AVERTISSEMENT

NE PAS UTILISER DE RALLONGES. Les rallonges pourraient présenter un danger de sécurité si elles ne sont pas à la bonne taille, deviennent endommagées ou la connexion tombe dans le puisard. Si la prise de courant est loin du cordon d'alimentation de la pompe, contacter un électricien agréé qualifié pour installer une nouvelle prise de courant.

DÉPANNAGE

Symptômes Cause(s) possible(s) Remèdes Suggérés

La pompe ne démarre pas ou ne fonctionne pas	1. Niveau de l’eau trop bas2. Fusible grillé ou disjoncteur déclenché3. Basse tension de ligne4. Moteur5. Interrupteur6. Tamis d’entrée bloqué7. Obstruction d’interrupteur	1. L’eau doit être au niveau approprié pour activer l’interrupteur2. Si grillé, déterminer la cause, puis remplacer en utilisant la bonne taille de fusible ou réinitialiser le disjoncteur3. Contacter un électricien4. Remplacer la pompe5. Remplacer l’interrupteur6. Retirer les débris7. Retirer l’obstruction pour assurer un déplacement libre d’interrupteur
La pompe démarre et s’arrête trop souvent	1. Retour d’eau de tuyauterie2. Interrupteur défectueux3. Clapet de non-retour ne fonctionne pas correctement ou fuite	1. Installer le clapet de non-retour2. Remplacer l’interrupteur3. Retirer et examiner le clapet de non-retour pour vérifier sa bonne installation et son fonctionnement libre. Remplacer le clapet de non-retour au besoin

DÉPANNAGE (SUITE)

Symptômes Cause(s) possible(s) Remèdes Suggérés
La pompes'éteint et seremet en marcheindépendammentde l'interrupteur(déclenchela protectionthermique desurcharge)	1. Température d'eau excessive2. Un interrupteur3. Obstruction d'interrupteur4. Obstruction dans le tuyau dedécharge5. Basse tension de ligne	1. La pompe ne doit pas être utilisée pour de l'eau dépassant 48,89 °C (120 °F)2. Cambie el interruptor3. Retirer l'obstruction pour assurer un déplacement libre d'interrupteur4. Retirer l'obstruction dans le tuyau de décharge5. Contacter un électricien.
La pompefonctionnebruyamment ouvibre trop	1. Roulements usés2. Impulseur obstrué ou cassé.3. Accessoires de tuyauterie à la structure de l'édifice trop rigideou trop desserrés	1. Remplacer la pompe2. Le cas échéant, retirer l'écran et la volute, nettoyer et/ou remplacer l'impulseur3. Retirer le tamis et la volute, nettoyer l'impulseur et/ou le remplacer
La pompe nes'arrête pas	1. Interrupteur défectueux2. Obstruction d'interrupteur3. Décharge obstruée(obstruction dans la tuyauterie)4. Entrée excessive ou pompe nonpas de la taille appropriée pourl’application	1. Cambie el interruptor2. Retirer l'obstruction pour assurer un déplacement libre d'interrupteur3. Retirer l'obstruction dans le tuyau de décharge4. Revérifier tous les calculs de taille pour déterminer la bonne taille de la pompe
La pompefonctionne, maisdonne peu ouaucune eau	1. Basse tension de ligne2. Tamis d'entrée bloqué3. Impulseur cassé ou débris dans lacavité de l'impulseur4. Pompe fonctionne à l'envers5. Mauvaise dimension de pompepour l’application6. Soupape á clapet bloquée ferméeou installée á l'envers7. Robinet de sectionnement fermé	1. Contacter un électricien2. Retirer les débris3. Retirer le tamis et la volute, nettoyer l'impulseur et/ou le remplacer4. Vérifier la bonne rotation. (le sens contraire des aiguilles d'une montre (SCAM) du fond). Retourner si dans le sens des aiguilles d'une montre5. Revérifier tous les calculs de taille pour déterminer la bonne taille de la pompe6. Retirer et examiner le clapet de non-retour pour vérifier sa bonne installation et son fonctionnement libre7. Ouvrir la soupape
