MANUAL DE USUARIO CDU980E Wayne

Bombas para sumidero, aguas residuales y aguas negras MANUAL DE INSTALACIÓN

Sírvase leer y guardar estas instrucciones. Este manual contiene advertencias de seguridad e instrucciones de funcionamiento muy importantes. Usted tiene que referirse a estas advertencias antes de intentar cualquier instalación o mantenimiento. Guarde siempre este manual junto con la unidad para que sea fácilmente accesible. El no respetar estas advertencias puede dar como resultado la muerte o lesiones graves y/o daños a la propiedad.

DESCRIPCIONES

BOMBAS DE SUMIDERO

Las bombas de sumidero son bombas automáticas usadas para quitar aguas de pozos de sumidero. La aplicación más frecuente es el drenaje de sótanos, para prevenir la inundación en residencias. Estas bombas están diseñadas para bombear únicamente agua limpia.

BOMBAS DE AGUAS RESIDUALES

Las bombas de aguas residuales son bombas usadas para quitar aguas residuales de fosas sépticas, pozos del sumidero o sistemas de pileta de lavado. Las aguas residuales son aguas de desecho de bañeras, fregaderos, lavadoras y otras aplicaciones de cocina. Estas bombas están diseñadas para pasar sólidos de 12,7 mm (1/2 pulg) a 19,1 cm (3/4 pulg) de diámetro.

BOMBAS DE AGUAS CLOACALES

Las bombas de aguas cloacales son bombas usadas para quitar aguas de desecho que contienen sólidos hasta 5,1 cm (2 pulg.) de diámetro. La aplicación más común es el drenaje de agua de desecho del cuarto de baño a una alcantarilla o tubería séptica.

DESEMPAQUE

Inspeccione su bomba. A veces los productos sufren daños durante el transporte. Si la unidad está dañada, póngase en contacto con nuestro departamento de Servicio al Cliente al número indicado en las piezas y la hoja de garantía.

LEA Y SIGA TODAS LAS INSTRUCCIONES GUARDE ESTAS INSTRUCCIONES - NO LAS DESECHE

GUÍAS DE SEGURIDAD

Este manual contiene información que es muy importante que se conozca y comprenda. Esta información se proporciona con fines de SEGURIDAD y para EVITAR PROBLEMAS CON EL EQUIPO. Para ayudar a reconocer esta información, observe toda la información de seguridad etiquetada como peligro, advertencia, precaución y nota.

INFORMACIÓN DE SEGURIDAD IMPORTANTE

ADVERTENCIA

ADVERTENCIA INDICA UNA SITUACIÓN POTENCIALMENTE PELIGROSA, QUE SI NO SE EVITA, PODRÍA OCASIONAR LA MUERTE O LESIONES GRAVES.

RIESGO DE CHOQUE ELÉCTRICO. PARA REDUCIR ESTE RIESGO, OBSERVE LAS ADVERTENCIAS SIGUIENTES:

ASEGÚRESE QUE HAY UN TOMACORRIENTE CONECTADO A TIERRA ADECUADAMENTE DISPONIBLE. Esta bomba viene con un cable de conexión a tierra y un enchufe de conexión a tierra. Para reducir el riesgo de choque eléctrico, asegúrese de que la bomba esté conectada sólo a un tomacorriente de tipo de conexión a tierra y conectado a tierra.

NUNCA QUITE LA CLAVIJA DE TIERRA del enchufe o elimine los alambres de conexión a tierra.

POR MÁS SEGURIDAD el tomacorriente debe ser protegido con un interruptor de descarga a tierra (GFCI). Todo el alambrado debe ser realizado por un electricista autorizado y califi cado y debe cumplir con los Códigos eléctricos nacionales y todos los códigos y ordenanzas locales aplicables.

NO QUITE EL CORDÓN ELÉCTRICO y el alivio de tensión ni conecte el cable directamente a la bomba.

ASEGÚRESE DE QUE LA FUENTE DE ENERGÍA TENGA UN FUSIBLE O DISYUNTOR clasifi cado para manejar la corriente (amperios) indicada en la placa o etiqueta de la bomba.

NO USE UN CABLE DE EXTENSIÓN. Los cables de extensión pueden presentar un peligro para la seguridad si la talla no es apropiada, pueden dañarse o la conexión puede caer en el sumidero. Si el tomacorriente no está dentro del alcance del cable eléctrico de la bomba, póngase en contacto con un electricista autorizado y califi cado para instalar un tomacorriente adicional.

SIEMPRE DESCONECTE LA BOMBA de la fuente de energía antes de la instalación, revisión o de hacer cualquier ajuste.

NO SUMERJA EL MOTOR DE PEDESTAL ni permita que el motor quede expuesto al agua.

NO ANDE por el piso cuando haya agua presente hasta que toda la energía haya sido apagada. Si el panel eléctrico está en el sótano, llame a un electricista.

NUNCA MANEJE UNA BOMBA o motor con las manos mojadas o estando de pie en un piso mojado o húmedo mientras la bomba esté conectada a la fuente de energía.

LÁVESE LAS MANOS DESPUÉS DEL MANEJO. Según el estado de California (Puntal 65), este producto puede contener productos químicos conocidos al estado de California por causar cáncer y defectos de nacimiento u otros daños reproductivos.

RIESGO DE CHOQUE ELÉCTRICO. Esta bomba no ha sido verifi cada para uso en piscinas y en áreas marinas.

NO BOMBEE LÍQUIDOS INFLAMABLES NI EXPLOSIVOS como por ejemplo gasolina, gasoil, queroseno, etc. No la utilice en entornos infl amables y/o explosivos. La bomba sólo debe usarse para bombear agua limpia. Pueden producirse lesiones personales y/o daños a la propiedad.

LAS BOMBAS NO ESTÁN DISEÑADAS PARA TRASLADAR AGUA DESTINADA AL CONSUMO. No use la bomba para mover agua que será usada como agua potable. La bomba debe ser usada únicamente en las aplicaciones para las que fue diseñada.

PRECAUCION

PRECAUCIÓN INDICA UNA SITUACIÓN POTENCIALMENTE PELIGROSA, QUE SI NO SE EVITA, PUEDE DAR COMO RESULTADO LESIONES LEVES O MODERADAS.

PARA REDUCIR EL RIESGO DE PELIGROS QUE PUEDEN CAUSAR HERIDAS O DAÑOS A LA PROPIEDAD, OBSERVE LAS ADVERTENCIAS SIGUIENTES:

SI ESTA BOMBA CONTIENE UN INTERRUPTOR PARA EL FUNCIONAMIENTO AUTOMÁTICO, ES RESPONSABILIDAD DEL INSTALADOR DE ASEGURARSE QUE EL INTERRUPTOR SEA CAPAZ DE FUNCIONAR SIN NINGUNA OBSTRUCCIÓN DENTRO DE LA PILETA. Se recomienda que el instalador pruebe y observe el funcionamiento de la bomba por varios ciclos después de la instalación.

SE RECOMIENDA EL USO DE ACCESORIOS Y TUBERÍA RÍGIDOS para asegurar la bomba en la pileta y reducir el movimiento de bomba. El movimiento de la bomba puede impedir que el interruptor funcione correctamente.

ESTA BOMBA DEBE SER INSPECCIONADA DE 3 A 4 VECES AL AÑO para el movimiento de la bomba o la acumulación de residuos en el interruptor o fl otador. Vuelva a colocar la bomba si se ha movido. Retire cualquier residuo que pueda interferir con el funcionamiento del interruptor.

SE RECOMIENDA EL USO DE UNA VÁLVULA DE RETENCIÓN con esta bomba para prevenir el refl ujo de líquido después de cada ciclo de la bomba.

NO INSTALE NI HAGA FUNCIONAR LA BOMBA SI HA SIDO DAÑADA DE CUALQUIER MANERA.

NO LEVANTE NI LLEVE LA BOMBA POR EL CABLE ELÉCTRICO. Use el mango de la bomba.

NO USE ESTA BOMBA EN BARRO, ARENA, HORMIGÓN, PETRÓLEO O PRODUCTOS QUÍMICOS.

NO USE BOMBAS DE SUMIDERO Y BOMBAS DE AGUAS RESIDUALES PARA BOMBEAR AGUAS CLOACALES.

CUANDO HAY RIESGO DE DAÑOS A LA PROPIEDAD POR NIVELES ALTOS DEL AGUA se debe usar una alarma independiente de nivel alto o una bomba de respaldo.

EL INTERRUPTOR DEBE CAMBIARSE CADA 2 (DOS) AÑOS. Este mantenimiento reducirá el riesgo de funcionamiento inadecuado de la bomba, fallo del interruptor o inundación

DIAGRAMAS TÍPICOS DE INSTALACIÓN DE SUMIDEROS

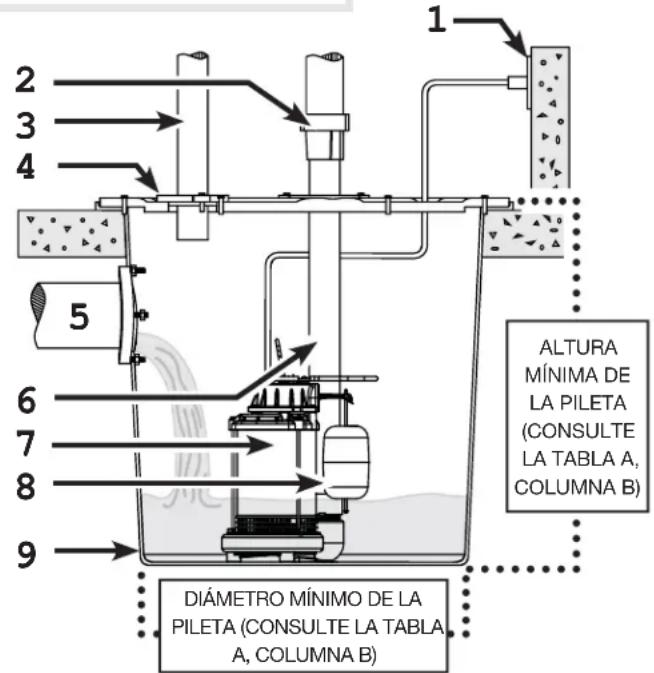

Figura 1: Bomba sumergible

1 2 3 4 5 6 7 8 9 ALTURA MÍNIMA DE LA PILETA (CONSULTE LA TABLA A, COLUMNA B) DIÁMETRO MÍNIMO DE LA PILETA (CONSULTE LA TABLA A, COLUMNA B)

1. TOMACORRIENTE DE 5. ENTRADA DE TUBERÍA 9. PILETA DE SUMIDERO DESCARGA A TIERRA (GFCI) 6. TUBERÍA DE DESCARGA 10. VÁSTAGO DEL FLOTADOR
2. VÁLVULA DE RETENCIÓN 7. BOMBA DE SUMIDERO 11. GUÍA DEL FLOTADOR
3. TUBO DE VENTILACIÓN 8. INTERRUPTOR (CONSULTE 12. BRAZO DEL
4. JUNTA/TAPA DE PILETA LA TABLA A, PÁGINA 19) INTERRUPTOR

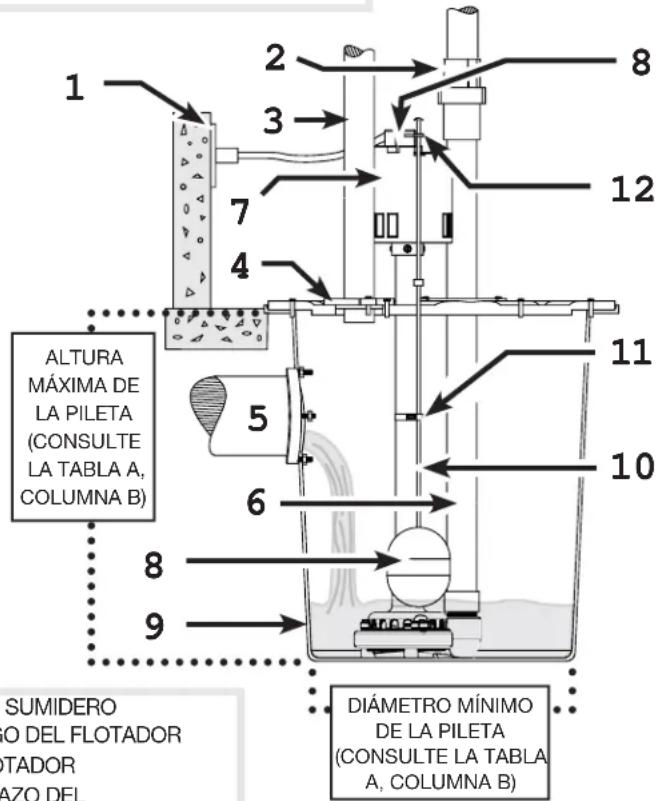

Figura 2: Bomba de pedestal

1 2 3 7 4 8 12 ALTURA MÁXIMA DE LA PILETA (CONSULTE LA TABLA A, COLUMNA B) 5 6 11 10 8 9 DIÁMETRO MÍNIMO DE LA PILETA (CONSULTE LA TABLA A, COLUMNA B) SUMIDERO O DEL FLOTADOR TADOR AZO DEL

INSTALACIÓN TÍPICA DE SUMIDERO

1. Esta instalación debe realizarse de acuerdo con los Códigos eléctricos nacionales y todos los códigos y ordenanzas locales aplicables.
2. Use una pileta que es sufi cientemente grande para acomodar la bomba. Los requisitos mínimos para las bombas para sumidero son:

TABLA — ATipo de interruptor		ADiámetro mínimo de la pileta	BAltura mínima de la pileta
Bombassumergibles	Interruptor de fl otador de correa	35,56 cm(14 pulg.)	55,88 cm(22 pulg.)
	Interruptor de diafragma	27,94 cm(11 pulg.)	55,88 cm(22 pulg.)
	Interruptor de fl otador vertical	27,94 cm(11 pulg.)	55,88 cm(22 pulg.)

TABLA — BTipo de interruptor	ADiámetro mínimo de la pileta	BAltura máxima de la pileta
Interruptor de fl otador de pedestal (Figura 2, página 18)	35,56 cm(14 pulg.)	60,96 cm(24 pulg.)

1. Limpie la pileta de todo residuo.
2. De ser necesario, ensamble el interruptor o el fl otador. Refiérase a garantía y servicio hoja de repuestos por intrucciones específi cas.
3. Coloque la bomba en una superfi cie fi rme y plana. No coloque la bomba directamente sobre arcilla, tierra, barro o arena. Puede instalarse un ladrillo o un bloque bajo la bomba para proporcionar una base sólida.
4. Coloque la bomba de manera que el interruptor quede alejado de la entrada de agua y no quede expuesto al agua que ingresa. Verifi que que el interruptor tenga al menos 2,54 cm (1 pulg.) libre de la pared lateral de la pileta y quede libre de moverse por todo su movimiento. Si se usa un dispositivo de control o fl otador opcional, siga las instrucciones de montaje suministradas con el dispositivo o fl otador.
5. Instale la tubería de descarga según los códigos locales, regionales y estatales. Se recomienda tubería de PVC rígida.

6. Si fuera necesario, taladre un agujero de drenaje de 3,2 mm (1/8 pulg.) en la tubería de descarga 2,5 cm (1 pulg.) encima de la descarga de la bomba. Es posible ver el fl ujo de agua del agujero cuando la bomba trabaja. El agujero debe limpiarse periódicamente.

7. Instale una unión para facilitar el retiro de la bomba para limpieza o servicio.

8. Instale una válvula de retención (requerida) para prevenir el refl ujo. La válvula de retención puede colocarse justo encima de la pileta, para facilitar el retiro de la bomba para limpieza y servicio.
9. Instale una válvula de compuerta o válvula de bola si es requerido por el código local, regional o estatal.
10. Sujete el cable de suministro de energía a la tubería de descarga usando un cable o precintos para evitar posibles enredos del interruptor.
11. Conecte el cable de suministro de energía de la bomba a un receptáculo de un interruptor de circuito de descarga a tierra (GFCI).
12. Llene la pileta con agua. La bomba se enciende cuando el nivel del agua alcanza el nivel de encendido.
13. La bomba se apaga cuando el nivel del agua alcanza el nivel de apagado.
14. Verifi que que el interruptor funcione sin ninguna obstrucción de la bomba, tubería y pileta.
15. Llene otra vez la pileta con agua. Mientras la bomba está drenando la pileta, verifi que que la tubería de descarga esté llevando el agua hacia un punto alejado almenos 91,4 cm (3 pies) de los cimientos. Si la tubería de descarga está expuesta a temperaturas de congelación, ésta debe estar colocada con una pendiente y alejándose de los cimientos para que toda agua restante escurra y no se congele.
16. Asegure la tapa de la pileta y la junta a la pileta para impedir la caída de residuos en la pileta, evitar lesiones personales y para contener gases y olores.

AVISO

Esta bomba no está diseñada para bombear agua salada, salmuera, agua con detergentes, purifi cadores de agua, aguas negras, aguas no tratadas o cualquier otra aplicación que pudiese contener químicos cáusticos u otros aditivos. Podría producirse un daño en la bomba si se usa en estas aplicaciones, invalidando la garantía.

INSTALACIÓN TÍPICA DE BOMBA DE AGUAS RESIDUALES

1. Esta instalación debe realizarse de acuerdo con los Códigos eléctricos nacionales y todos los códigos y ordenanzas locales aplicables.
2. Para aplicaciones de sumideros, siga las instrucciones de instalación típicas para sumideros. Para aplicaciones de aguas residuales, siga al paso 3.
3. Limpie la pileta de todo residuo (vea página 19).
4. Coloque la bomba en una superfi cie fi rme y plana. No coloque la bomba directamente sobre arcilla, tierra, barro o arena. Puede instalarse un ladrillo o un bloque bajo la bomba para proporcionar una base sólida.
5. Verifi que que el interruptor de fl otador tenga al menos 2,5 cm (1 pulg.) de espacio a la pared lateral de la pileta y quede libre de cualquier posible obstrucción.
6. Si se usa un dispositivo de control o fl otador opcional, siga las instrucciones de montaje suministradas con el dispositivo o fl otador.
7. Instale la tubería de descarga según los códigos locales, regionales y estatales. No reduzca el tamaño de la tubería de descarga por debajo de lo que se proporciona en la bomba.
8. Si fuera necesario, taladre un agujero de drenaje de 3,2 mm (1/8 pulg.) en la tubería de descarga 2,5 cm (1 pulg.) encima de la descarga de la bomba. Cuando la bomba trabaja es posible ver el fl ujo de agua del agujero. El agujero debe limpiarse periódicamente.
9. Instale una unión para facilitar el retiro de la bomba para limpieza y servicio.
10. Instale una válvula de retención (requerida) para prevenir el refl ujo. Debe instalarse encima de la unión.
11. Una válvula de compuerta o válvula de bola debe instalarse encima de la válvula de retención como requerido por los códigos locales, regionales o estatales.
12. Conecte la tubería de descarga restante. El resto de la tubería de descarga debe ser tan corto como sea posible y con un número mínimo de codos.
13. Sujete el cable de suministro de energía a la tubería de descarga usando un cable o precintos para evitar posibles enredos del interruptor.
14. Conecte el cable de suministro de energía de la bomba a un receptáculo de un interruptor de circuito de descarga a tierra (GFCI).

15. Llene la pileta con agua. La bomba se enciende cuando el nivel del agua alcanza el nivel de encendido. Compruebe que la bomba funcione normalmente. Si la tubería de descarga está expuesta a temperaturas de congelación, ésta debe estar colocada con una pendiente y alejándose de los cimientos para que toda agua restante escurra y no se congele.

16. Asegure la tapa de la pileta y la junta a la pileta para impedir la caída de residuos en la pileta, evitar lesiones personales y para contener gases y olores.

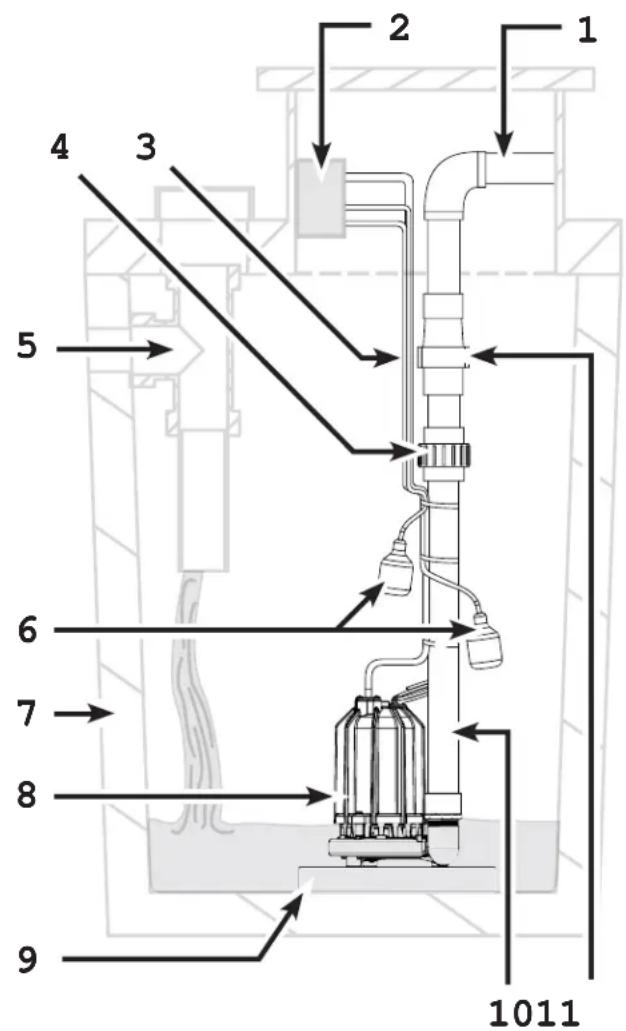

Figura 3: Bomba de aguas residuales en fosa séptica

1 2 3 4 5 6 7 8 9 1011

1. Tubo de descarga 7. Fosa séptica
2. Caja de conexiones 8. Bomba de aguas residuales
3. Cables de bomba/interruptor 9. Ladrillo o bloque

4. Unión 10. Tubería de descarga

5. Tubo de entrada de aguas residuales

6. Interruptores

7. Válvula de retención

8. Tapa del tanque

INSTALACIÓN TÍPICA DE BOMBA DE AGUAS CLOACALES

1. Esta instalación debe realizarse de acuerdo con los Códigos eléctricos nacionales y todos los códigos y ordenanzas locales aplicables.
2. Para aplicaciones de sumideros, siga las instrucciones de instalación típicas para sumideros (página 19). Para aplicaciones de aguas residuales, siga las instrucciones de instalación típicas para aguas residuales (página 20). Para aplicaciones de alcantarillado, avance al paso 3.
3. Use una pileta que es sufi cientemente grande para acomodar la bomba. El diámetro de la pileta debe ser mínimo 45,72 cm (18 pulg.) y la profundidad mínimo 60,96 cm (24 pulg).
4. Limpie la pileta de todo residuo.
5. Coloque la bomba en una superfi cie fi rme y plana. No coloque la bomba directamente sobre arcilla, tierra, barro o arena. Puede instalarse un ladrillo o un bloque bajo la bomba para proporcionar una base sólida.
6. Coloque la bomba en la pileta de manera que el interruptor quede alejado de la entrada de agua. Verifi que que el interruptor de fl otador tenga al menos 2,5 cm (1 pulg.) de espacio a la pared lateral de la pileta y quede libre de cualquier posible obstrucción.
7. Instale la tubería de descarga según los códigos locales, regionales y estatales. No reduzca el tamaño de la tubería de descarga por debajo de lo que se proporciona en la bomba.
8. Si fuera necesario, taladre un agujero de drenaje de 3,2 mm (1/8 pulg.) en la tubería de descarga 2,5 cm (1 pulg.) encima de la descarga de la bomba. Cuando la bomba trabaja es posible ver el fl ujo de agua de este agujero. El agujero debe limpiarse periódicamente.
9. Si se usa un dispositivo de control o fl otador opcional, siga las instrucciones de montaje suministradas con el dispositivo o fl otador.
10. Debe instalarse una unión arriba de la pileta para facilitar el retiro de la bomba para limpieza y servicio.
11. Instale una válvula de retención (requerida) para prevenir el refl ujo. Debe instalarse encima de la unión.
12. Una válvula de compuerta o válvula de bola debe instalarse encima de la válvula de retención como requerido por los códigos locales, regionales o estatales.
13. Conecte la tubería de descarga restante. El resto de la tubería de descarga debe ser tan corto como sea posible y con un número mínimo de codos.
14. Se requiere un tubo de ventilación. Quita gases y olores y debe instalarse como requerido por códigos locales, regionales o estatales.

15. Sujete el cable de suministro de energía a la tubería de descarga usando un cable o precintos para evitar posibles enredos del interruptor.

16. Conecte el cable eléctrico de la bomba a un tomacorriente adecuadamente conectado a tierra

17. Llene la pileta con agua. La bomba se enciende cuando el nivel del agua alcanza el nivel de encendido. Compruebe que la bomba funcione normalmente.
18. Instale la tapa de la pileta y la junta para impedir la caída de residuos en la pileta, evitar lesiones personales y para contener gases y olores.

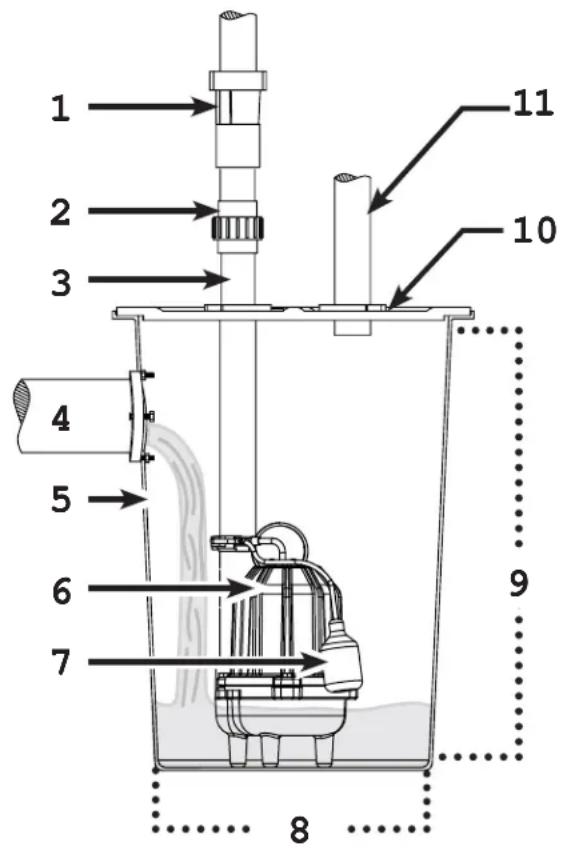

Figura 7: Bombas sumergibles para aguas cloacales

1 2 3 4 5 6 7 8 9 10 11

1. Válvula de retención 7. Interruptor
2. Unión 8. Diámetro mínimo 45,72 cm (18 pulg.)
3. Tubería de descarga 9. Profundidad mínima 60,96 cm (24 pulg.)
4. Tubería de entrada 10. Junta/tapa de pileta
5. Pileta 11. Tubo de ventilación
6. Bomba

MANTENIMIENTO

ADVERTENCIA

SIEMPRE DESCONECTE LA BOMBA DE LA FUENTE DE ENERGÍA antes de la instalación, revisión o de hacer cualquier ajuste.

ADVERTENCIA

DEJE QUE LA BOMBA SE ENFRÍE DURANTE AL MENOS 2 HORAS ANTES DE INTENTAR REALIZAR UN SERVICIO. Las bombas sumergibles contienen un aceite que se calienta y está bajo presión en condiciones normales de funcionamiento.

1. Los modelos de bomba sumergible tienen rodamientos con lubricación permanente y no requieren ninguna lubricación adicional.

2. La bomba debe ser inspeccionada 3-4 veces por año para el movimiento de la bomba o la acumulación de residuos en el interruptor o fl otador. Vuelva a colocar la bomba si se ha movido. Retire cualquier residuo que pueda interferir con el funcionamiento del interruptor.

3. Los modelos de bomba para sumidero de pedestal tienen motores abiertos y expuestos. Asegúrese que el motor no se moje.

ADVERTENCIA

NO SUMERJA EL MOTOR DE PEDESTAL ni permita que el motor quede expuesto al agua.

1. La bomba sumergible puede contener aceite dieléctrico para su enfriamiento. El aceite dieléctrico puede ser dañino para el medio ambiente. Respete las leyes ambientales estatales cuando deseche el aceite.
2. El motor de la bomba está equipado con un protector térmico automático y puede activarse repentinamente. El accionamiento del protector indica una sobrecarga del motor debido a que la bomba está funcionando con cargas bajas (baja restricción de descarga), voltajes excesivamente altos o bajos, un cableado inadecuado, condiciones incorrectas del motor, o un motor o bomba defectuosos.

DIAGNÓSTICO Y RESOLUCIÓN DE PROBLEMAS

ADVERTENCIA

NO USE UN CABLE DE EXTENSIÓN. Los cables de extensión pueden presentar un peligro para la seguridad si la talla no es apropiada, pueden dañarse o la conexión puede caer en el sumidero. Si el tomacorriente no está dentro del alcance del cable eléctrico de la bomba, póngase en contacto con un electricista autorizado y califi cado para instalar un tomacorriente adicional.

Síntomas Causa(s) posible(s) Remedios sugeridos

La bomba no enciende o no funciona	1. Nivel de agua demasiado bajo2. Fusible quemado o disyuntor disparado3. Bajo voltaje de circuito4. Motor5. Interruptor6. Rejilla de entrada obstruida7. Obstrucción del interruptor	1. El agua debe estar al nivel apropiado para activar el interruptor2. Si está quemado, determine la causa y cámbielo por un fusible del tamaño correcto o reajuste el disyuntor3. Póngase en contacto con un electricista4. Reemplace la bomba5. Cambie el interruptor6. Quite los desechos7. Quite la obstrucción para asegurar el libre movimiento del interruptor
La bomba se prende y se detiene con demasiada frecuencia	1. Reflujo de agua desde la tubería2. Interruptor defectuoso3. La válvula de retención no funciona correctamente o pierde	1. Instale la válvula de retención2. Cambie el interruptor3. Retire y examine la válvula de retención para la correcta instalación y funcionamiento libre. Cambie la válvula de retención si fuera necesario

DIAGNÓSTICO Y RESOLUCIÓN DE PROBLEMAS (CONTINÚA)

Síntomas Causa(s) posible(s) Remedios sugeridos
La bombase apaga yse enciendeindependientementedel interruptor(acciona laproteccióntérmica desobrecarga)	1. Temperatura del agua demasiado alta2. Obstrucción del interruptor3. Obstrucción del interruptor4. Hay una obstrucción en latubería de descarga5. Bajo voltaje de circuito	1. No se debe usar la bomba con agua por encima de los 48,89°C(120°F)2. Reemplace el interruptor3. Quite la obstrucción para asegurar el libre movimiento delinterruptor4. Quite la obstrucción de la tubería de descarga5. Póngase en contacto con un electricista.
La bomba haceruido o vibra enexceso	1. Rodamientos desgastados2. Impulsor obstruido o roto3. Las conexiones de la tuberíaa la estructura del edificio sondemasiado rígidas o demasiadosueltas	1. Reemplace la bomba2. En donde corresponda, quite la rejilla y el espiral, limpie y/oreemplace el impulsor3. Quite la rejilla y el espiral, limpie y/o reemplace el impulsor
La bomba no seapaga	1. Interruptor defectuoso2. Obstrucción del interruptor3. Descarga restringida(obstrucción en la tubería)4. Demasiado flujo de entradao la bomba no es del tamañoadecuado para la aplicación	1. Reemplace el interruptor2. Quite la obstrucción para asegurar el libre movimiento delinterruptor3. Quite la obstrucción de la tubería de descarga4. Vuelva a calcular las dimensiones para determinar eltamaño adecuado de la bomba
La bomba funcionapero sale muy pocaagua o nada	1. Bajo voltaje del circuito2. Rejilla de entrada obstruida3. Impulsor roto o desechos en lacavidad del impulsor4. La bomba gira al revés5. La bomba no tiene el tamañonecesario para la aplicación6. Válvula de retención cerrada oinstalada al revés7. Válvula de cierre cerrada	1. Póngase en contacto con un electricista2. Quite los desechos3. Quite la rejilla y el espiral, limpie y/o reemplace el impulsor4. Verifique la rotación. (Antihoraria desde abajo.) Devuélvalasi es horaria5. Vuelva a calcular las dimensiones para determinar eltamaño adecuado de la bomba6. Retire y examine la válvula de retención para la correctainstalación y funcionamiento libre7. Abra la válvula
