| Type de produit | Table de mixage analogique avec interface USB et processeur d'effets numériques |
| Marque | ANT |
| Modèle | Antmix 24FX USB |
| Nombre de canaux | 24 canaux d'entrée (16 mono, 4 stéréo, 2 stéréo supplémentaires) |
| Entrées micro | 16 entrées XLR symétriques avec alimentation fantôme +48V |
| Entrées ligne | 16 entrées jack 6,35 mm symétriques (mono) + 6 paires jack stéréo (4+2) |
| Sorties principales | 2 x XLR symétriques, 2 x jack 6,35 mm asymétriques |
| Sorties auxiliaires | 4 départs AUX (jack 6,35 mm symétriques) |
| Sorties groupe | 4 sorties groupe (jack 6,35 mm asymétriques) |
| Interface USB | Port USB type B pour enregistrement/lecture audio bidirectionnel |
| Processeur d'effets | DSP interne avec 100 effets (echo, reverb, chorus, flanger, etc.) |
| Égaliseur | 3 bandes semi-paramétrique sur canaux mono (avec fréquence ajustable), 4 bandes sur canaux stéréo |
| Compresseur | Intégré sur les 8 premiers canaux mono (seuil et taux ajustables) |
| Filtre coupe-bas | Filtre passe-haut 75 Hz sur tous les canaux |
| Retours stéréo | 4 retours stéréo (jack 6,35 mm) |
| Sortie casque | 2 sorties casque (jack stéréo 6,35 mm) avec volume indépendant |
| Sortie contrôle | 1 sortie CONTROL ROOM (jack symétrique) avec volume dédié |
| Alimentation fantôme | +48V commutable globalement |
| Alimentation secteur | 100-240 V AC, 50/60 Hz, 70 W max |
| Dimensions (L x P x H) | 508 x 408 x 85 mm |
| Poids | Environ 8,5 kg |
| Matériau du châssis | Métal robuste avec flancs en ABS et poignées intégrées |
FOIRE AUX QUESTIONS - Antmix 24FX USB ANT
Questions des utilisateurs sur Antmix 24FX USB ANT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de mixage au format PDF gratuitement ! Retrouvez votre notice Antmix 24FX USB - ANT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Antmix 24FX USB de la marque ANT.
MODE D'EMPLOI Antmix 24FX USB ANT
| 1 | Introduction | 38 |
| 2 | Installation 38 | |
| 3 | Description 39 | |
| 3.1 | Entrées & contrôles des tables de mixage | 39 |
| 3.1.1 | Canaux mono/stér | 39 |
| 3.1.2 | Canaux stéréo | 41 |
| 3.1.3 | Section maître & alimentation | 42 |
| 3.1.4 | Interface USB & applications | 47 |
| 3.1.5 | Modules en option Bluetooth® & MP3 player | 48 |
| 4 | Dépannage | 49 |
| 5 | Caractéristiques techniques | 50 |
| 6 | Connecteurs | 52 |
| 7 | Connexions du système | 53 |
| 8 | Remarque | 55 |
CONTENU DE L'EMBALLAGE
• 1 x console de mixage
• 1 x câble d'alimentation (VDE)
• 1 x Notice d'emploi - Section 1
• 1 x Notice d'emploi - Section 2
Respectez impérativement les avertissements ou mises en garde contenus dans la présente notice d'emploi ainsi que les indications de la « Notice d'emploi - Section 2 ».
1 | INTRODUCTION
Nous vous remercions d'avoir acheté un produit A.N.T - Advanced Native Technologies
Les tables de mixage ANTMIX sont le fruit à la fois de notre grande passion pour notre méter et de notre expérience pl'annuelle. Filis ont été développées pour vous effir un produit répondant à autres vos exigences et attitudes, tout en maintenient duramment ses performances et sa qualité de haut niveau. Tous les modèles de cette ligne représentent une solution riche d'une exceptionnelle paette de fonctions, et comlément de façon très judiciause des caractéristiques professionnelles de grande qualité et d'une valeur exceptionnelle, comme par exemple. Le DSP interne avancé avec des effets et variations diversifiés, le commasseur intégré pour les canaux microphoneps principaux, les faders ce 60 mm et de nombreuses autres options d'US capébles de satisfaction, un large éventail d'activations. Les deux modèles sont équipés d'un port USA permettant la connexion à un ordinateur ou à une tablette. Conçus spécifiquement pour une utilisation extrêmement intuitive et simple. Ils répondent aux besoins de ceux qui veient une table de mixage audio capable de fournir d'excellenties performances, une grande polyvalence de connexions et de comptères, sans publier le indicuel réquer, que lié pré possible pour cette catégorie. Les quelques instants que vous consacrées à la licence de cette notice d'emploi vous permetront de bien connaître ce produit et par la même de bénélo leur pleinement de ses performances. Pour les consignes de sécurité, les préparations, la garantie et l'élimération, se référer à la section 2.
Pour d'autres informations sur tous les produits du catalog.e A.N.T, rendez-vous sur noire site : www.ant-intomusic.com

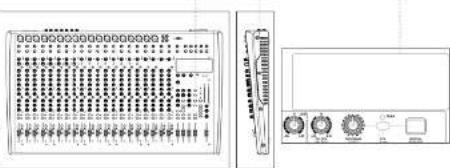

2 | INSTALLATION
Les modes ANTMIX 16FX USB / 24FX
USB sono fornili di
A | Châssis robuste et léger en métal.
B | Flancs latéraux en ABS avec poignée économique.
C | Port d'entrée pour carte optionnelles, à choisir entre MFX 1624 (module Mp3) et BTX 1624 (module Bluetooth ^2 )
38 Notice d'emploi | ANTMIX Serie
A

Entrée microphone symétrique sur or se XLH-F
1
2 LINE INPUT MONO - CANAUX DE 1 À 8 (16FX USB)/DE 1 À 16 (24FX USB)
2
Entrée de ligne symétrique avec prise jack de 6.35 mm. Il est possible d'utiliser un câble non symétrique.
3
3 LINE INPUT STEREO - CANAUX DE 9 À 12 (16FX USB)/DE 17 À 20 (24FX USB)

3 LINE INPUT STEREO - CANAUX DE 9 À 12 (16FX USB)/DE 17 À 20 (24FX USB)
Entrée de ligne symétrique avec deux crises jack de 6.35 mm. En relant seulement un câble à la prise L/MONG, le canal devient mono. Il est possible d'utiliser un câble non symétrique
4

4 INSERT - CANAUX DE 1 À 8 (16FX USB)/DE 1 À 16 (24FX USB)
Prise jacks stéréo de 6,35mm. Cette prise permet de connecter des appareils externes, tels qu'un compresseur ou un égaliseur, capables de traiter la dynamique du signal. Pour la connexion, utilisez un câbe « Y » en insérant un connecteur stéréo (pointe = décart. anneau = retour et corps = masse commune), puis connectez l'appareil externe avec deux connecteurs asymétriques, un pour l'entrée et un pour la sortie.
5

5 GAIN & CLIP LED
Ce bouton règle le gain du signal micro ou de ligne, tournez-le vers la droite pour augmenter le nebau ou vers la gauche pour le diminuer. L'indicateur CLIP s'allume lorsque le signal d'entrée est trop élevé.
6
6 COMP & LED - CANAUX DE 1 À 6 (16FX USB)/DE 1 À 8 (24FX USB)
1
Ce bouton ajuste en même temps le seuil et le taux de compression. En tournant le bouton complètement vers la gauche, le compresseur est désactué, en le tournant vers la droite. I s'active jusqu'à la compression maximale à +10. Utilisez ce contrôle, par exemple, pour rendre les niveaux de voix plus homogènes. La LED a côté du bouton s'allume lorsque le compresseur est en marché.
[Non-Text]
7 LOW CUT - CANAUX DE 1 À 12 (16FX USB)/DE 1 À 20 (24FX USB)
Ce commutateur active le firre passe-haut pour réouire les fréquences de 75 Hz vers le bas. Utilisez-le pour empêcher les microphones connréts aux canaux d'entrée de octier des signaux indésirables riches en basses fréquences.
B

8 EQ - CANAUX DE 1 À 8 (16FX USB)/DE 1 À 16 (24FX USB)
Cet égaliseur a trois bandes permet d'acoutuer ou d'atténuer les autres, moyennes et/ou basses fréquenoss afin d'obtenir le bon mixage dans n'importe quel environnement. Le contrôle FRQ sem-paramétrique est présent, dont la fréquence d'intervention peut être sélectionnée de 100Hz à 8kHz.
ANTMIX Serie | Notice d'emploi

9

9 EQ - CANAUX DE 9 À 16 (16FX USB)/DE 17 À 24 (24FX USB)
Cel égaliseur a quatre bandes vous permet de mettre en valeur ou d'atténuer les fréquences hautes, moyennes et/ou basses, afin d'obtenir le bon mixage dans n'importe quel environnement.
10
(No text)
1
- 2017年
11
12
[Non-Text]
13
•

10 AUX 1 & 2
Ces boutons réglent le niveau du signal envoyé aux sorties auxiliaires AUX SEND 1 & 2. Les deux départs peuvent être sélectionnés PRL/POST fader.
11 AUX 1 & 2 PRE/POST
Ce sélecteur détermine si le niveau des départs AUX 1 et 2 est indépendant ou contrôle du niveau du canal (PRL) ou affecté par lui (POST). Sélectionnez PRL pour envoyer le signal à un moniteur de scène ou à un IEM, POST pour une unité d'effets externe.
12 AUX 3
Ce départ post-fader, c'est à dire dépendant du contrôle de niveau du canal unique, permet d'ajuster le signal envoyé à une unité d'effets externe ou à une lampe connectée à la sortie AUX SLND 3.
13 DFX POST
Ce départ post-fader, c'est-à-dire dépendant du contrôle de niveau du canal unique, permet d'ajuster le signal envoyé à l'unité d'effets intème. De plus, la commande D-F POST peut être utilisée comme quatrième départ auxiliaire (en désactivant effet interne via le bouton D/F M U T E) pour la connexion à une unité d'effets externe connectant à la sortie AUX SEND 4.
14

14 PAN - CANAUX DE 1 À 8 (16FX USB)/DE 1 À 16 (24FX USB)
Ce bo..ton ajuste la position du signal sur le front stéréo.
15

15 BAL - CANAUX DE 9 À 12 (16FX USB)/DE 17 À 20 (24FX USB)
Le houton SAI, établit l'équilibre du signal gauche-droite pour les canaux stéré.
16
17

16 MUTE & LED
Appuyez sur ce bouton pour ouper la source du canal sélectionné. La LED allumée indique l'activation de la commande.
17 SOLO & LED
Appuyez sur ce bouton pour vérifier le niveau du signal du canal avant le fader.
Fonctionne même lorsque le canal est coupé : la LED alumée indique l'activation de la commande.
18 GR 1-2
Appuyez sur ce bouton pour envoyer le signal du canal aux sorties GROUP OUT 1-2
18
1.2
19
20
上
21
-
22

19 GR 3-4
Appuyez sur ce boulon pour envoyer le signal du canal aux sorties GROUP OUT 3-4
20 L-R
Appuyez sur ce bouton pour envoyer le signal du canal aux sortes principales MAIN MIX I-R.
21 VOLUME
Utilisez ce fader pour régier le volume général du canal.
22 LED SIG
Ce voyant s'allume lorsque le signal d'entrée est très fort et proche de la distorsion.
Si le voyant reste allumé en permanence, réduire le VOLUME du facier ou régler l'égaliseur du canal différemment en réduisant: le boost introduit par les gains de tonalités HI-M D-LOW.
3.1.2 | CANAUX STÉRÉO
13/14 - 15/16 (ANTMIX 16FX USB)/21/22 - 23/24 (ANTMIX 24FX USB)




1 LINE L (MONO) & R INPUT
Entrée de ligne symétrique avec deux crises jack 8,35 mm. En reliant seulement un câble à la prise L/MONO, le canal devient mono. Il est possible d'utiliser un câble non symétrique.



2 GAIN & CLIP LED
Ce bouton règle le gain du signal micro ou ligne, tourmez -e vers la droite pour augmenter le niveau ou vers la gauche pour le diminuer. L'indicateur CLIP s allume lorsque le signal d'entrée est trop élevé.
3 LINE/USB
Appuyez sur ce commutateur pour affecter les canaux 15/16 (16-FX USB) et 23/24 (24-FX USB) à interface USB et recevoir le signal audio de l'ordinateur réelé à l'urbané. En position LINE, avec le bouton recevé, les canaux sont normalement affectés aux entrées Jack correspondantés...
4 EQ
Cet égaliseur à quatre bances permet de mettre en valeur ou d'atténuer les fréquences hautes, moyennes et/ou basses, afin d'obtenir le bon mixage dans n'importe quel environnement.
5 AUX 1 & 2
Ces boutons régient le niveau du signal envoyé aux sorties auxiliaires AUX SEND 1 & 2. Les deux départs peuvent être sélectionnés FRL/POST fader.
6 AUX 1 & 2 PRE/POST
Ce sélectionte détermine si le niveau des départs AUX 1 et 2 est indépendant du contrôle de niveau du canal (PRE) ou affecté par lui (POST). Sélectionnez PRE pour envoyer le signal à un mon teur de scène ou à un ILM, POST pour une un té effets exteme.
7 AUX 3
Ce départ post-fader, c'est-à-dire dépendant du contrôle de niveau du canal unique, permet d'ajuster le signal envoyé à une unité d'effets exteme ou à un voyant connecté à la sortie AUX SEND 3.
8 DFX POST
Ce départ post-lader, c'est-à-dire cépendant du contrôle de niveau du canal unique, permet d'ajuster le signal envoyé à l'unité d'effets interne. De plus, la commande JHX POST peut être utilisée comme quatrième départ auxiliaire (en désactivant l'effet interne via le bouton DIX MUTE) pour la connexion à une unité d'effets externe re-de à la sortie AUX SEND 4.
9 BAL
Le bouton B.M. établit l'équilibre du signal gauche-droite pour les caraux stéréc.
10 MUTE & LED
Appuyez sur ce bouton pour couper la source du canal sélectionné. La LED allumée indique l'activation de la commande
11 SOLO & LED
Appuyez sur ce bouton pour vérifier le niveau du signal du canal avant le fader. Fonctionne même lorsque le canal est coupé : la LED allumée indique l'activation de la commande.


12 GR 1-2
Appuyez sur ce bouton pour envoyer le signal du canal aux sorties GROUP OUT 1-2
13 GR 3-4
Appuyez sur ce houlon pour envoyer le signal du canal aux sorties GROUP OUT 3-4
14 L-R
Appuyez sur ce bouton pour envoyer le signal du canal aux sorties principales MAIN MIX L-R.
15 VOLUME
Utilisatz ce lader pour régler le volume général du canal.
16 LED SIG
Ce voyant s'allume lorsque le signal d'entrée est très fort et proche de la distorsion. Si le voyant reste allume en permanence, vous devez réduire le VOLUME du l'ader ou régler l'égalisateur du canal différemment en réduisant le boost introduit par les gains de tonalités - H MID LOW.
3.1.3 | SECTION MAÎTRE & ALIMENTATION

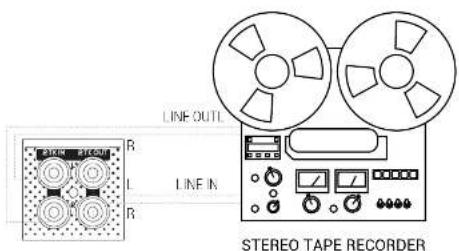

1 2-TRACK IN
Entrée ligne asymétrique avec prises RCA L/R. Connectez la sortie d'un appareil hi-fi (CD) ou d'un autre appareil avec sorties RCA L/R à ces prises.
2 2-TRACK OUT
Sortie de ligne asymétrique avec prises RCA L/R. Connectez un périphérique hi-fi, tel qu'un enregistreur, à ces prises ; le niveau du signal de sortie est influencé par le contrôle du volume MAIN MIX.

3 POWER LAMP
Prise USB pour alimenter une lampe avec une tension de 5V - 500mA

4 PHONES
Sortie pour la connexion à deux écouteurs (A et B) avec prise Jack stéréo de 6,36 mm

5 CONTROL ROOM
Sortie CONTROL 300DM avec prises jacks symétriques de 6,85 mm. Cette sortie capte le signal de la section CTRL ROOM SOURCE. Dans les applications en studio, pour l'utilise en généra pour les monteurs de régie audio, mais on peut également s'en servir pour pérer un deuxième groupe d'encentes amplifiées avec contrôle de niveau inépendant du maître, créant ainsi deux zones d'écurte discrétices à volumes différents. Le volume de cette sortie est ajusté à l'aide du bouton CTRL/ROOM inépendamment des niveaux ces sorties MAIN NIX

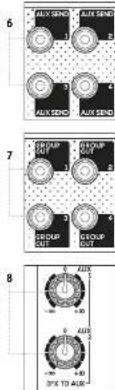

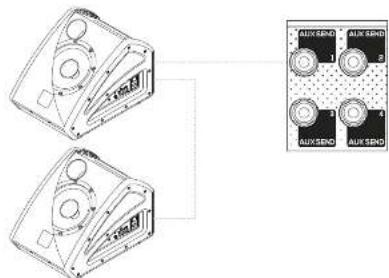

6 AUX SEND 1,2,3,4
Sorties des départs auxiliaires correspondants AUX 1-2-3-4 sur onses jacks symétriques de 6,30 mm.


7 GROUP OUT 1,2,3,4
Sorties des groupes respectifs sur jack symétrique de 6.35 mm. Ces sorties permettent de piloter un second groupe d'enches amplifiées avec contrôle de niveau indépendant du maître, créant ainsi des zones d'écoute distinctes avec des volumes différents, ou c'adresser les signaux sélectionnés vers un enregistrer/carte son.

B DFX TO AUX 1/AUX 2
Ce bouton détermine le niveau de signal de l'unité d'effets interne pour les départs AUX 1 et 2. Sert à augmenter ou diminuer la quantité de signal traité.
9 TO DFX ST. OUT
Se bouton permet d'envoyer la sortie de l'unité d'effets interne à la sortie cédée de DFX ST. OUT située sur le panneau amière.
10 PROGRAM (PUSH)
Cet enoodeur permet de sélectionner l'un des 100 effets disponibles dans la mémoire du DSP interne. Tournez le bouton jusqu'au programme souhaité et appuyez pour activer l'effet sélectionné. Pour une référence rapide, la liste des effets est illustrée dessus Les 10 premiers programmes appelés ECHO génèrent
l'effet acho classique avec un retard croissant dans les variantes suivantes, les algorithmes SCHO + VFRS imnitent une combinaison d'échos et de révébractions, de grand impact, utilisées dans de nombreuses productions musicales. Les effis TREMOLO sont principalement utilisés sur les instruments à cordes, tandis que les programmes PLATE, CHORUS et VOCAL donnent une ouvre durableable au son idéal pour renforcer les soix ces chanteurs. Les effets ROTARY simulent les sons c'orque, tandis que les programmes SMALL ROOM reproducirant la révéberation d'environnements de dimensions similaires à celles d'une pièce normale, en alternant la simulation de mura reflechissants et d'autres absorbants. La section FLANGER + RLV est une combinaison d'effets idéele pour différents instruments, en particulier des claviers, et enfin le pack detffs LAPE HALL peut simuler la révéberation d'environnements de grand volume caracteristes par des murs nus et plutôt reflechissants.
Indique les numéros correspondant aux programmes sélectionnés par le codeur PROGRAM (PUSH)
12 PEAK
Ce voyant s'allume lorsque le signal du départ DFX est trop élevé et qu'ix existe unisque ce saturation de l'effet intime. Une bonne régulation des départs d'effets est obtenue lorsque la LLD ne cignote qu'occasionnement sur les crêtes de signal, tandis que la LED qui reste allumée en continu indique une saturation. Dans ce cas, intervenir en diminuant le volume du départ DFX à partir des canaux respectifs.
13 DFX MUTE
Ce bouton permet d'activer ou de désactiver le processeur d'effets interne. Lorsque la LED rouge est activée PEAK est allumé en permanence.
14

14 STEREO RETURNS 1-2-3-DFX
Contrôles des niveaux généraux des retours auxiliaires STEREO RETURNS
- 1 : contrôle du niveau du retour STERLO RETURN I envoyé à la sorte MAIN MIX
- 2 : contrôle du niveau du retour STEREO RETURN 2 envoyé à la sortie MAIN MIX
- 3 : contrôle du niveau du retour STEREO RETURN 3 envoyé, à l'aide du bouton MAIN MIX/CRTL ROOM à la sortie MAIN MIX ou aux sorties CONTROL ROOM
- DFX : contrôle du niveau du retour DFX OUT et du STEREO RETURN 4 envoyé, à l'aide des 3 boutons sur le côté aux groupes -2 (GR -2), aux groupes 3-4 (GR 3-4) et à la sortie MAIN MIX. En appuyant le bouton STEREO RETURN SOLO (avec LED). tous les STEREO RETURNS entrent en mode SOLO et leur signal mixé est envoyé au CONTROL ROOM et aux sorties PHONES A B.
15

15 AUX/DFX MASTER & SOLO
Contrôles des niveaux généraux des départs auxiliaires correspondants et du départ DFX (iffet interne). Apcuyez sur le bouton SOLO pour pré-écouter les départs 1-4, leur signal est envoyé aux sorties CTRL ROOM et PHONES A-3.
19
20
21
18
16 17

16 +48V
Cette LED s allume lorsque le circuit d'alimentation Phantom est activé.
17 POWER ON
Cette LED s'allume en vert lorsque le table de mixage est allumée.
18 OUTPUT LEVEL
Indicateurs LED du niveau des sorties L/R. L'indicateur peut également fonctionner pour contrôler le niveau en SOLO. Lorsque la LED CLIP s'allume, le niveau du signal de sortie est trop élevé.
19 LED LEVEL SET
Lorsque la LED s'allume, la barre LED OUTPUT LEVEL L indique le niveau d'entrée d'un canal en mode SOL C PFL, qui peut être optimisé en utilisant le contrôle GAIN du canal sélectionné.
20 LED SOLO ACTIVE
Lorsque la LED s'allume, un ou plus eurs canaux et/ou un ou plus eurs départs auxiliaires AUX sont sélectionnés en mode SOLO.
21 BOUTON PFL/AFL
Parmet de sélectionner le jour des deux types de SOLO pour les sortes CTRL ROOM et PHONES A B. Quand le bouton est soulevé (PL « pre-fader listening » « coute pré-fader »), il est possible d'écouter le signal audio avant le facer ; cette fonction est utile pour vérifier, via 1 FC meter principals, le niveau d'enirée du canal en SOLO et optimiser le gain en conséquence.
Lorsqu'on appure sur oc bouton (AFL « after fader listening » « coute post-fader »), il est possible d'écouter partiellement le montage des canaux et des départs auxiliales AUX sélectionnés en SOLO, en conservant les niveaux actuels et les réglages des canoct.
44 Notice d'emploi | ANTMIX Serie
22

22 MAIN MIX/GR 1-2/GR 3-4/2 TK IN.
Appuyez sur le (s) bouton (s) du (des) signal (s) que vous voulez écouter via la CONTROL ROOM.
23 PHONES
Ce bouton contrôle le volume des écouteurs correctés aux sorties PHONES A 3.
24 CTRL ROOM
Ce bouton contrôle le niveau des sorties CONTROL ROOM (par exemple paire de monilleurs de régie).
25 2TK LEVEL
Contrôle de niveau de l'entrée stéréo 2TK-IV (connecteurs RCA) ou provenant des cartes en option Bluetooth® ou lecteur MP3.
26

26 L & R GROUPS ROUTING TO MAIN MIX
Appuyez sur les boutons L et H pour affecter le signal des groupes à la sortie MAIN MIX.
27

27 GROUP OUT 1-4
Ces faders ajustent de façon indépendante le niveau de sortie des 4 groupes, qui peuvent être utilisés à la fois comme niveaux maîtres pour l'enregistrement et pour pôler d'autres ençantes simplifiées et créer des zones d'écoute distinctes à différents volumes.
28

28 MAIN MIX
Réglez ce lader pour déterminer le niveau des sortes principales MAIN MIX OUTPUT.
ANTMIX Serie | Notice d'emploi

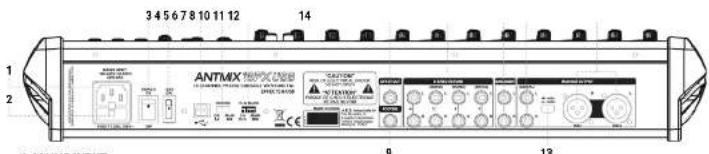

1 MAINS INPUT
Insérez le cordon d'alimentation l'curri avec l'appareil dans cette prise. Verifiez que l'appareil est éteant avant de connecter le câble au réseau. Pour votre sécurité, ne débranchez jamais la mise à la terre.
2 FUSE
Fusible de protection
ATTENTION I Remplacez le fusible uniquement par un fusible du même type et avec les mêmes valeurs. Si le fusible continue à sauter, contacter un centre de service agréé.
3 POWER ON/OFF
Commutateur d'alumage et extinction de l'appareil.
4 +48V
Ce commutateur permet d'activer ou de désactiver l'alimentation en phantom pour les microphones à condensateur : Activé = Interrupteur sur ON, indicateur led +45V allumé. Désactivé = interrupteur sur OFF, indicateur led +45V éteint
5 INTERFACE USB
Ce port USB de type B permet la connexion à un ordinateur ou un autre périphérique audio doté d'interface USB.
6 RECORD
Ce sélecteur permet de choisir le signal à envoyer à l'appareil connecté au port USB. Placez-le sur MAIN MIX si vous voulez enregistrer le signal affecté à cette sortie stéréo, ou sur QR 1-2 lorsque vous voulez enregistrer le signal affecté à ce groupe stéréo.
7 PLAYBACK
Utilizez ce sélecteur pour choisir le signal que vous voulez écouter via l'apparel connecte au port USB. Placez ce sélecteur sur MAIN MIX pour envoyer le signal audio provenant de l'ordinateur (ou du dispositif audio reie) directement aux sorties MAIN MIX ou sur CH-15 16 (ANTMIX 16FX/USB/CH-23 24 (ANTMIX 24FX USB)) pour laufcoler aux sous susmentnions. RLMARQUE - si vous affectez le signal audio USB aux canaux 15-15/23-24 pour l'écoute appuyez le sélecteur LINE/USB (GE) du panneau avant et sélectionez USB. RLMARQUE, pour évet les coules numériques pendant l'overduit, affectez le sélecteur RECORD a GR1-2 et le sélecteur PLAYBACK sur le canal stéré 15 16/CH-23 24 en l'adressant uniquement à GR3-4 ou MAIN MIX.
B DFX ST OUT
Le signal du processeur d'effets inteme est présent dans cette sortie stéréo symétrique, jack 5,35 mm.
9 FOOTSW.
Connaclez une pédale externe à cette prise jack asymétrique pour insérer ou explore des effets internes. Appuyez une fois pour désactiver les effets (fonction DFX MUTE), appuyez une seconde fois pour les réactiver
10 STEREO RETURN
Connectez à ces prises d'entrée le retour d'une unité d'effets externe ou d'un autre appareil stéréo ou mono. Pour chaque retour auxiliaire STEREO RETURN (1-2-3-4), il y a deux entrées audio L (MONO)R sur les connecteurs jack symétriques de 6,35 mm
11 MAIN INSERT
Prises jack 6,35 mm pour l'insertion de processeurs externes (par exemple FQ ou compresseurs) dans le circuit MAIN, la pointe du jack envoie le signal au processeur, l'anneau reçoit le signal traité, tandis que le corps à le signal des deux masses.

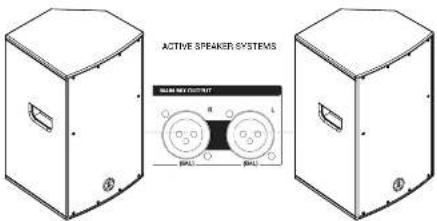

12 MAIN MIX OUT
Sorties jack asymétriques de 635mm. Connectez les entrées de votre système d'amplification ou de l'enregistreur maître à ces sorties.
13 +4dBU/-30dBU
Ce sélecteur permet de sélectionner le niveau de sortie entre 14 dBu et -30 dBu pour optimiser la connexion à n'importe quelle destination.
14 MAIN MIX OUTPUT
Sortes XLR-N symétriques. Connectez les entrées de votre système d'amplification ou de l'enregistreur maître à ces sorties.
Permet de sélectionner la source pour l'enregistrement entre GRI-2 et MAIN MIX. MAIN MIX est idéal pour enregistrer une sexe en d'ord ou les pistes de basz (ry hme ou autre) landis que pendant le revendu. Il c'est conseillé d'enregistrer à partir de GRI 2 et d'utiliser MAIN MIX pour une écoule rège. REMARQUE : pour éviter les boucles génantes, ne choisissez JAMAIS MAIN MIX lorsque la lecture est en MAIN MIX. Ne pas adresser le signal de GRI-2 à MAIN MIX
2 PLAYBACK
Permet de sélectionner les canaux pour écouter le signal du port USB. Lors des performances sur bases et/ou overdubil est conseil écouter par CH15-16 (23-24) à la fois pour connner le bon niveau à chaque AUX et égaliser. MAIN MIX est désir pour écouter le public et pour le mixage final. REMARQUE : si vous voulez écouter le signal du port USB en plus ce régier ce commutateur sur CH15-16 (CH23-24), appuyez sur le bouton USU du canal stéréo de la console de mirage.
UTILISATION
Bases pour concerts
Placer le sécteur en PLAYBACK sur CH15-16 (ou CH28-24) et appuyez sur le bouton USB ou dernier canal stéréo (15 15 ou 23 24) pour boucler les signaux de sorte de PC/tablette avec les bases. De cette façon, vous pouvez régler indécondamment du MAIN MIX les signaux pour les moniteurs des chanteurs et des musions via AUX1 et 2 (eventulement AUX 3 également mais n'oubliez pas qu'il est post-fader) et égaliser le signal.
Karaoke
Placez le sécoleur en PLAYBACK sur CH 15 16 ou CH 23 24 et appuyez sur le boulon JSB du dernier canal stéré (15-15 ou 23-24) pour écouter les signaux en sortie de PC/tablette avec les bases. De cette façon, vous pouvez régler l'élépendamment du MAIN MIX les signaux pour les moniteurs des chanteurs via AUX1 et 2 (éventuellement AUX 3 également mais n'oubliez pas qu'il est post-fader) en égaliser le signal.
Enregistrement
Placez FLCORD sur MAIN MIX, affectez les canaux que vous souhaitez enregistrer à la sortie L-4 et réglez les volumes. Affectez les signaux que vous ne voulez pas enregistrer à 3R3-4 et réglez le signal pour les écoulleurs des musiciens via les départs AUX.
Overdub
Placez le sélecteur en RECORD sur GR1-2, affectez les caneux que vous souraitez enregistrer à la sortie GR1-2 et régler les volumes.
Pour le lecture melliez, ce sélection sur PLAYBACK sur CH15 16 ou CH23 24 et appuyez sur le bouton USB du dernier cans stéréo (15-16 ou 23-24) pour écouter la base enregistrée sur PC/tablette. Réglez le signal des écouteurs des musiciens via les départs AUX 1, 2 et 3 (my a pas de risque de larsen dans les écouteurs). Alfidez les signaux que vous ne voulez pas enregistrer à CH3 4 et réglez le signal pour les écouteurs des musiciens via les départs AUX.
Mixage
Vous pouvez effectuer le m' xage IT3 et écouter via le dernier canal stéré en mettant PLAYBACK sur CH15-16 (23-24), de sorte à pouvoir faire des interventions minimales d'égalisation. Si non, vous pouvez régler PLAYBACK sur MAIN MIX pour écouter sans aucune intervention sauf le volume.

3.1.5 | MODULES EN OPTION BLUETOOTH® & MP3 PLAYER PLAYER
INSTALLATION DES CARTES
L'installation est très simple, mais si vous n'avez pas une grande expérience, contacterz un centre de service spécialisé. AVERTISSEMENT : pour votre sécurité, ne pas travailler sans avoir éleint au préalable la console de mixage et débranché (appareil de la prise de courant.
Avec un toumevis à tête plate, appuyez doucement sous le couvercle en plastique et soulevez le côté droit pour le retirer avec précaution. (Fig. 1)
Pour installer la carte optionnelle MPX 1624 ou BTX 1624, brancher le câble du connecteur à 5 broches au connecteur à 5 broches correspondant sur le circuit imprimé de la console de mixage. (Fig.2). À ce stade, il suffit de brancher le module optionnel dans le botier approprié et d'utiliser les nouvelles fonctions.

Activez l'interface Bluetooth® de l'appareil concerné et apouyez sur le bouton PAIR de la carte. Le périphérique source devrait reconnaître la carte comme DT 4 C et se synchroniser automatiquement.
Dans la console de mixage, appuyez sur le sélecteur 2TK TO MAIN MIX, puis augmentez progressivement le cordon 2TK LEVEL et le lader MAIN MIX jusqu'au volume souhaité.
Vous pouvez également contrôler le volume à partir de la carte Bluetooth ^® elle-même, en utilisant les boutons VOL - et VOL +. En utilisant les boutons 🖼◀ ▶▶▶▶ II et PAUSE vous pouvez choisir la piste à écouter ou mettre en pause.
MODULE LECTEUR MP3 - MPX 1624
Sur une clé USB, chargez toutes les pistes de votre choix (jusou à 32 Go), même dans plusieurs dossiers. Insérez a cée dans le port USB de la carte optionnelle. En appuyant simplement sur le bouton - PUSH & HOLD pendant 2 secondes, on commencer à reproître la programme à partir de la première pisle. L'écran affichera alternativement le numéro du fichier et ce son dossier.
Pour écouter la vaste précédente, appuyez sur ◆ pour écouter la piste suivante, appuyez sur ▶; en maintenant les boutons enfoncés, vous pouvez changer la dossier. Le bouton ▶ met en pause ou redemare le morosau. En appuyant sur stop ■ vous arrêté la lecture
Si vous appuyez plusieurs fois sur le boulon 📊, vous pouvez sélectionner a colure a caloire, a colure d'une piste ou toutes les pistes.
Sur le panneau avant de la table de mixage, appuyez sur le bouton 2TK TO MAIN MIX, puis augmentez progressivement le bouton 2TK LEVEL et le fader MAIN MIX jusqu'au volume d'écoute souhaité.
4 | DÉPANNAGE
| PROBLEME VOYANTS SOLUTION | ||
| Fais de can ou, son trop faixie | L2D Power clients | Assurer-vous que a taxe de mibaque est branches contratement à la poir du courant |
| L2D Power allumée mais MAIN MX bas Augmentes le niveau MAIN MX | ||
| L1-2 Power allumée, MAIN MIX augmenté mais bouten MAIN > auoyé | L'ébecer le bouton MAIN | |
| L1-1 Power allumée, MAIN MIX augmenté mais L-XH, des command d'envo bas | command les transventions entre les sources et des modes. Augmenteur le XH, des command | |
| L1-1 Power allumée, MAIN MIX augmenté, L-XH augmentés mais 48V d'ain | Archer l'alimentation 14RV pour les microphones qui le requiem | |
| L2D Power allumée MAIN MIX surmet le mais les signaux adressées à C01-2 ou OT3-4 ne sont pas adressés à MAIN MIX | Approvez les boutons L-Rau-dessus des fader C01, OT3, OT3 et au C04 | |
| pas d'offer command | D'XMUTC activé | Desouvez le bouton DTX MUTC et sur élez le niveures départs de tous les canaux |
| D'XMUTC déactive | Conu élez le niveau ou bouton DTX RETUFH, les commandateurs d'allectation OR -2, OT3-4 et MAIN MIX | |
| pas d'offer monitour constate | 0-XMUL > dissimé | Contrôver un revaut des pouvants OBX 10-AUX 10-BEX 10 AUX 7 |
| diffraction Iod I-AX allume | Arriveur, un riveau des entrées aux de MAIN MIXArriveur vous de la pas avec une or signal de ligne à une partie MIX | |
| Soc contus | Assurer-vous de ne pas avoir brevité annulément plusateurs sourcea actives sur le même denote | |
| Vérilliez d'ouss avez activé le filure LOW ou, pour les mit opches | ||
| Contrôver que les selecteurs 1-N-VIXE du canal latrén 15-15 (ANTMX 16TX USI) ou 29-24 mes sont des adressés à MAIN MIX pendant que vous l'écoutez et signal .02 préventant potencier du MAIN MIX | ||
| Fas de signal analoger a | Conu élez que se selecteur L-IXOUSB du canal latrén 15-15 (ANTMX 16TX USI) ou 25-24 ANTMX 24TX USD est appuyé et que le selecteur PLAYBACK est accessé à la destination ouaux (ANTMX 16TX USI) ? | |
| Verreign site pas | Conu élez que se selecteur PLAYBACK est accessé à la destination ouaux (ANTMX ou OT3-2) et que les siglues roulu sont adressés à cette dernière | |
| Dirage station en joucle | Le selecteur LIN-15XP du canal latrén 15-15 (ANTMX 16TX USI) ou 25-24 ANTMX 24TX USD est appuyé et se selecteur PLAYBACK est accessé à la de contrôle remoée (ANTX ou OT3-2) ? | |

5 | CARACTÉRISTIQUES TECHNIQUES
| ANTMIX 16FX USB ANTMIX 124FX USB | |
| Entraîne microphorentellige micro de, o avec compteur 10, à avec compteur | |
| Étouss microphore microatlige séché 2 2 | |
| Entraîne ligne attribué 2 2 | |
| Alimentation 100-740V AC 100-740V AC | |
| Absorption de puissance 50W max 70W max | |
| Domicron 3 (x x y z) | 50% x 40% x 85 mm /50% x 40% x 85 mm |
| Foide x kg y x kg | |
| Entrée microphone | |
| Connecteur X-R Symptique | |
| Impérance 1.8kΩ | |
| Tempur en fréquence | 20~200 z +/-1dB |
| Distorsion (T D + %) | <0.03% @ +0dB, 22~22 kHz, pondée A |
| Sain | 0~5dB |
| Max input | +16dB (symétrique) |
| Low-out | 75Hz 120Vdc |
| Support signalébrue | < 100 dB pondée A |
| Alimentation Plassum | -40V |
| Entrée ligne | |
| Connecteur Jack 0,20mm synthètrique - RCA anyéritiques | |
| Impérance 10 dB ou supérieur | |
| Response or fréquence | 20~200 z +/-1dB |
| Distorsion (T-D + %) | <0.03% @ +0dB, 22~22 kHz, pondée A |
| Sain | +16dB - 5dB |
| Support signalébrue | <-100 dB pondée A |
| Caractéristiques communes | |
| Compuresseur (pour les servaux qu disouvent le surbole) | Sain 0 ---- 9 dB [Seuil: 20 dB ---- 5 dB |
| Lam & size | <-800 dB pondée A, sande entrée T canal et MAX@CrD est des servaux maximum |
| Diagnone | < 800 dB pondée A, sande entrée T canal et MAX@CrD est des servaux maximum |
| Égalisation | |
| Connaure mono & monoléteres | +/-5 dB @124 z-/-5 dB @103 Hz-34 z-/-0 dB @100H |
| Connaure stéré | +/-5 dB @124 z-/-5 dB @36 z-/-0 dB @50Hz-/-0 dB @100H |
| 2-TRACK IN | |
| Connecteur 2 x RCA anyéritiques | |
| Impérance 10 dB | |
| Flugance en fréquence | 20~200 z +/-1dB |
| Distorsion (T D + %) | <0.03% @ +0dB, 22~22 kHz, pondée A |
| Sain | OFF=110KB |
| STEREO RETURN | |
| Connecteur 4 x 80mm symétriques | |
| Impédence 10 x 40 | |
| Référence et fréquence | 20~200 d = -10 dB |
| Distention (-10 d) | +100% (ge hérée, 72~77 kHz, poncéré A |
| Sain | CH=+15 dB |
| DSP | |
| Contrémanceur A/C D/A | 34 hr |
| Nombre detfets | 100 |
| Contréancey commandes | Sévozou nortatif des arrénçagesContréanceur D/EX M/FF pour prédie aîncompérat TH-C DU +Ércon à 2 cm Pires |
| Section MAIN MIX | |
| Somes MAIN MIX | 2 x 500 ft à 2 x jack 6,35 mm symétrique |
| Niveau max MAIN MIX | 197 deu. 34 Symétrique (1 ha déru asymétrique) |
| Impédence MAIN MIX | 120 m |
| Somes OR1-2 OR3-4 | pack 6,35 mm asymétriques |
| Niveau max BR-2 BR-4 | +22 deu. 8,35mm symétrique (+10 deu asymétrique) |
| Impédence OR1-2 OR3-4 | 120 m |
| Présse écouteur s 1-2 | 2 x jack 6,35 mm stéré asymétrique |
| Impédence écouteurs | 300 |
| Schemes Contrôdrome | 2 x jack 6,35 mm (1,4") symétrique |
| Impédence Contrôdrome | 120 m |
| Paco 2 TRAIX CUI | 9 x RCA asymétrique |
| Impédence 2-TRAIX | 1 kb |
CLASSIFICATION EMI
En adéquations avec les normes EN55103, l'appareil est conçu pour une utilisation en environnements électromagnelques E3 ou inférieurs (E2, E1).

ANTMIX SERIES
6 | CONNECTEUR
A FICHE XLR SYMÉTRIQUE
Entrée microphone - canaux mono et monolsteréo
1 massc
2 positif (ou chauc)
3 - négatif (ou froid)

B FICHE JACK
DFX SEND - section Maitre
STEREO RETURN - section Maître
CONTROL ROOM - section Maitre
DFX MUTE - section Maitre
MAIN MIX OUT
GR1, GR2, GR3 et GR4
AUX1, AUX2, AUX3 et DFX SEND

C FICHE JACK SYMÉTRIQUE
Entrée ligne - tous les canaux

D PRISE XLR SYMÉTRIQUE
Sortes MAIN MIX OUT
1 - masse
2 - positif (pu chauc)
3 - négatif (ou froid)

E FICHE JACK
Insert - cenaux mono

F FICHERCA
2 TRACK IN - section Maître
2 TRACK OUT - section Maître

G FICHE JACK STÈRÉO
Phones - section Maître

7 | CONNEXIONS DU SYSTÈME
Vérifiez le bon fonctionnement des câbles et connectez les toujours correctement en fonction ou type d'appareil et de l'entrée/sortie du mélangeur. Utilisez toujours des câbles de bonne qualité.
FIG. A | AUX / DFX POST
• Départs AUX - 1, 2 et 3
Reliez cette sortie à un ou plusieurs moniteurs en paralele

Reliez cette sortie à une unité effets extente.
Reliez les sorties de l'unité effets externe aux entrées STERFO RETURN.


ANTMIX SERIES
FIG. B | MAIN MIX OUT
Reliez les sorties MAN MIX à des diffuseurs amplifiés ou des amplicateurs

Reliez votre enregistreur aux connecteurs 2TK IN (des sorties de l'enregistreur) et 2TK OUT (aux entrées de l'enregistreur)


INHALTSVERZEICHNIS
FRA Les informations continues dans cette notice est été attentivement rédigés et contrôbles. Toutefois, notre responsabilité ne saurait être engagée quant aux éventuelles inexactitudes et/au imprécisions des informations fournies. Cette notice ne peut pas faumir une réponse à chacun des problèmes qui peuvent éventuellement versuivi pendant l'installation de l'appareil. Raison pour lesquellen autres restons à votre entérie disposition pour tous renseignements et conseils comptementaires. A E.B. Industrie 51e ne aurait être tenue pour responsable des dominages ou incidents aux biors et aux personnes provenant ou dépendant de l'utilisation ou du mauvrais fonctionnement de l'appareil.
