| Type de produit | Détecteur avertisseur de fumée optique |
| Marque | Hager |
| Modèle | TG500C (décliné en TG500A, TG500B, TG501A) |
| Dimensions (D x H) | 125 mm x 48 mm |
| Poids | 210 g |
| Indice de protection | IP32 |
| Alimentation | TG500A/TG500B : pile alcaline 9V (6LR61) ou lithium 9V ; TG501A : 230 V~ + pile alcaline 9V |
| Autonomie pile | Pile alcaline : 4 ans (TG500A/B), 10 ans (TG501A) ; pile lithium : 10 ans |
| Couverture | 50 m² en moyenne |
| Température de fonctionnement | -10 °C à +55 °C |
| Alarme sonore | 85 dB(A) à 3 m (alarme), 73 dB(A) à 3 m (test/anomalie) |
| Voyants | Rouge (état et alarme), blanc (halo de secours), vert (présence secteur sur TG501A) |
| Interconnexion filaire | Jusqu'à 40 détecteurs, câble max 400 m, section 1,5 mm² |
| Fonction inhibition | Désactivation 15 min pour éviter les fausses alarmes |
| Test manuel | Appui sur touche test >5s, sonnerie atténuée |
| Entretien | Dépoussiérer les fentes avec un aspirateur au moins 1 fois par an |
| Durée de vie | 10 ans maximum, remplacer ensuite |
| Norme | EN 14604:2005 |
| Certifications | TG500A/B : 0786-CPD-20390 ; TG501A : 1772-CPD-008344 |
| Garantie | 24 mois contre vices de matière ou fabrication |
FOIRE AUX QUESTIONS - TG500C HAGER
Questions des utilisateurs sur TG500C HAGER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Détecteur de fumée au format PDF gratuitement ! Retrouvez votre notice TG500C - HAGER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TG500C de la marque HAGER.
MODE D'EMPLOI TG500C HAGER
FR Guide d'installation
p. 2 Détecteur avertisseur de fumée à pile Détecteur avertisseur de fumée 230 V
DE Montageanleitung

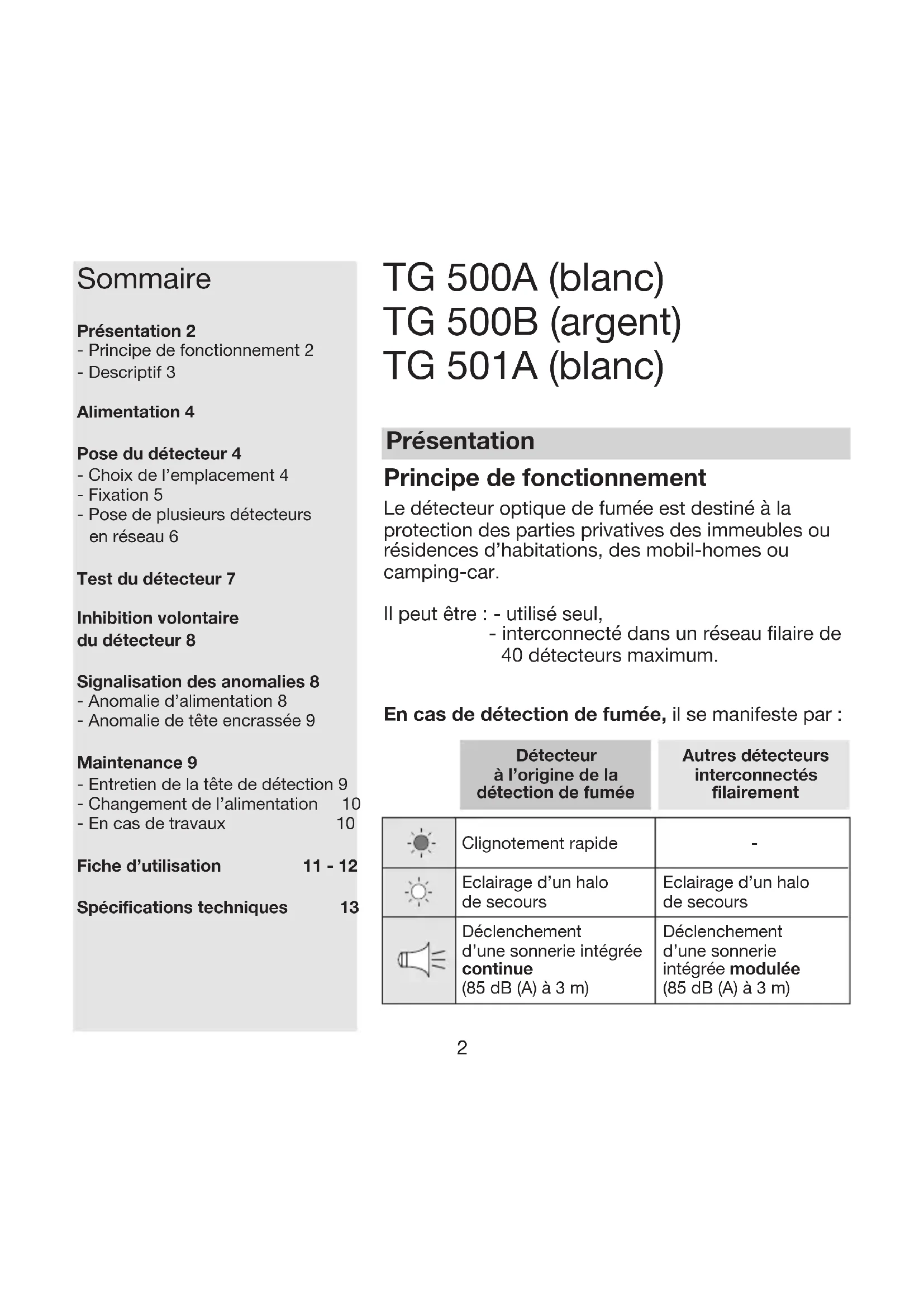

- Principe de fonctionnement 2
- Descriptif 3
Alimentation 4
Pose du détecteur 4
- Choix de l'emplacement 4
- Fixation 5
- Pose de plusieurs détecteurs en réseau 6
Test du détecteur 7
Inhibition volontaire du détecteur 8
Signalisation des anomalies 8
- Anomalie d'alimentation 8
- Anomalie de tête encrassée 9
Maintenance 9
- Entretien de la tête de détection 9
- Changement de l'alimentation 10
- En cas de travaux 10
Fiche d'utilisation 11 - 12
Spécifications techniques 13
TG 500A (blanc) TG 500B (argent) TG 501A (blanc)
Présentation
Principe de fonctionnement
Le détecteur optique de fumée est destiné à la protection des parties privatives des immeubles ou résidences d'habitations, des mobil-homes ou camping-car.
Il peut être : - utilisé seul,
- interconnecté dans un réseau filaire de 40 détecteurs maximum.
En cas de détection de fumée, il se manifeste par :
| Détecteurà l'origine de ladétection de fumée | Autres détecteursinterconnectésfilairement |
 | Clignotement rapide | - |
 | Eclairage d’un halo de secours | Eclairage d’un halo de secours |
 | Déclenchement d’une sonnerie intégrée continue(85 dB (A) à 3 m) | Déclenchement d’une sonnerie intégrée modulée(85 dB (A) à 3 m) |
Descriptif
Alimentation
TG 500A / TG 500B
Connector la pile en respectant le sens de branchement. Le voyant rouge de signalisation clignote pendant 15 s puis ensuite 1 fois toutes les 10 s, indiquant un fonctionnement normal du détecteur.
TG 501A
Connector la pile en respectant le sens de branchement et raccorder le produit au secteur 230 V \~ sur les bornes L/N Le voyant rouge de signalisation clignote pendant 15 s puis ensuite 1 fois toutes les 10 s, indiquant un fonctionnement normal du détecteur. Le voyant vert indique la présence secteur.
Pose du détecteur
Choix de l'emplacement
Le détecteur doit être placé :
- dans les pièces présentant un risque
• d'incendie (salles de séjour avec - cheminée, chambres d'enfants, greniers ou sous-sols habités...),
- de préférence au centre du plafond,
- à l'écart des bouches de ventilation qui risquent de disperser la fumée,
- à plus de 50 cm de tout obstacle (mur, cloison, poutre...),
- à chaque extrémité d'un couloir si sa longueur est supérieure à 10 m.
Si la fixation sur un plafond horizontal est impossible, le fixer : - à plus de 50 cm du plafond et de tout angle de la pièce,
- éloigné de sources éventuelles de perturbations électriques (compteur électrique, coffret métallique, ballast électronique...),
- en cas de fixation sur une paroi métallique : intercaler une cale en matériau non magnétique (bois ou plastique).
Le détecteur ne doit pas être placé :
- directement sur une surface métallique,
- à proximité (distance minimale 50 cm) d'un ballast électronique, transformateur basse tension, ampoules à économie d'énergie,
- dans des pièces trop poussiéreuses,
- dans une pièce où la température risque de descendre sous -10 °C ou monter au-dessus de +50 °C, entraînant un mauvais fonctionnement du détecteur,
- à moins de 1 m des bouches de chauffage, de refroidissement ou d'aération ; la fumée pourrait être dispersée,
- moins de 6 m d'une cheminée ou d'un poêle à bois où la fumée de combustion risque de provoquer une alarme intempestive,
- dans un local où les fumées de cuisson et la vapeur d'eau risqueraient de provoquer un déclenchement intempestif,
- dans un local où il y a risque de condensation ou d'humidité (proscrire salles de bains, buanderies...),
- au sommet d'un plafond ogival (en forme de A), une poche d'air à cet endroit risque d'empêcher la fumée d'atteindre le détecteur.
Fixation
Fixation sur boîte d'encastrement
Pour des boîtes de diamètre 60 mm, utiliser les trous de fixations repérés 60.
Pour des boîtes de diamètre 85 mm, utiliser les trous de fixations repérés 85.
Fixer le socle à l'aide de vis appropriées.
Fixation en saillie (Fig. A)
- Placer le socle à l'emplacement prévu puis marquer au crayon la position des 2 trous de fixation (repérés 60 ou 85).
- Percer à l'aide d'un foret de diamètre 5 mm.
- Fixer le socle à l'aide de chevilles et de vis appropriées.
Pour permettre l'entrée de câbles en saillie, détacher les 2 entretoises de fixation et les intercaler entre le plafond et le socle en coiffant les 2 trous de fixation choisis.
Verrouillage optionnel du détecteur sur le socle de fixation (Fig. B)
Le verrouillage optionnel est conçu pour décourager la dépose non autorisée du détecteur.
A l'aide d'une pince coupante, couper le téton de verrouillage.
L'ouverture ne sera désormais possible qu'à l'aide d'un tournevis à lame plate.
Aligner les 2 flèches de repérage présentes sur le socle et les détecteurs puis verrouiller le en tournant dans le sens des aiguilles d'une montre.
Le détecteur ne peut pas être verrouillé sur son socle si la pile n'est pas dans son logement. Ne pas forcer.
A
Entretoises de fixation (11 mm)
B
Pose de plusieurs détecteurs en réseau
Il est possible d'interconnecter jusqu'à 40 détecteurs entre eux afin de permettre le déclenchement de l'alarme sur l'ensemble des détecteurs de fumée de l'habitation.
- Après avoir fixé le socle des détecteurs, déclipser le bornier de connexion.
- Puis réaliser le câblage suivant :
TG 500A / TG 500B
Pour un fil de section de 1,5 mm² ne pas dépasser une distance de 400 m.
- Reclipser le bornier de connexion sur le support.
- Verrouiller le détecteur sur son socle.
Ne raccorder entre eux que des détecteurs de même modèle.
Pour la mise en réseau de détecteurs TG501, une alimentation asymétrique est possible, prévoir dans ce cas une protection par coupe-circuit séparé.
Test du détecteur
La sonnerie est atténuée lors d'un test manuel du détecteur de fumée néanmoins, il est conseillé de prévenir au préalable le voisinage et de prendre les précautions nécessaires pour éviter les risques de troubles auditifs.
Ne jamais se servir d'une flamme nue pour tester le détecteur de fumée.
Test manuel
Appuyer (5 s environ) sur la touche test jusqu'au déclenchement de la sonnerie intégrée. Le détecteur provoque jusqu'au relâché de la touche test :
Détecteur à l'origine du test
Autres détecteurs
interconnectés
filairement
 | Clignote rapidement | Clignote rapidement |
 | Clignote toutes les secondes | Eclairage d’un halo de secours pendant 1 sec. |
 | 1 sec. de sonnerie (73 dB (A) à 3 m) suivi de 1 sec. de pause | 1 sec. de sonnerie (73 dB (A) à 3 m) suivi de 2 sec. de pause |
Test de détection
Pulvériser à travers les fentes à environs 10 cm de la tête de détection avec une bombe test pendant 1 à 2 s.
Lorsqu'un test manuel a été effectué moins de 5 minutes avant l'utilisation de la bombe test, le détecteur émet dans les 10 secondes qui suivent une série de signaux acoustiques de plus en plus rapprochés jusqu'au déclenchement qui intervient dans un temps de 12 à 22 secondes.
Si la série de bip ne s'enclenche pas, la concentration de fumée dans la tête de détection n'est pas suffisante, pulvériser à nouveau à l'aide de la bombe test.
Le test manuel est à réaliser au moins une fois par mois et notamment après une longue absence.
Inhibition volontaire du détecteur
Il est possible de désactiver le détecteur pour une durée de 15 min. :
- en prévention d'activités pouvant générer de la fumée (balayage d'une pièce poussiéreuse, ramonage d'une cheminé...) et donc des déclenchements intempestifs,
- pour arrêter l'alarme en cas de détection de fumée non dangereuse.
Pour ce faire, appuyer sur la touche test jusqu'au 1 ^er bip ou jusqu'à ce que le détecteur arrête sa sonnerie intégrée. Le voyant de signalisation d'état du détecteur clignote alors toutes les 2 s.
Au bout de ces 15 min. ou après un test manuel, le détecteur redevient automatiquement opérationnel, le voyant de signalisation d'état du détecteur clignote toutes les 10 s.
Pendant ces 15 minutes le détecteur ne pourra reconnaître aucune fumée, ni générer d'alarme.
Dans le cas d'une pose en réseau et d'une détection de fumée non dangereuse, il est obligatoire d'inhiber le détecteur à l'origine de la détection (led rouge clignotante) pour arrêter la sonnerie.
Signalisation des anomalies
Anomalie d'alimentation :
Détecteur à l'origine de l'anomalie
 | TG 500A/TG 500B1 clignotement toutes les 5 sec. | TG 501A- |
 | 2 bips rapides toutes les 60 sec. | |
A l'apparition de l'anomalie d'alimentation, le détecteur continue à fonctionner parfaitement pendant 30 jours. Il est conseillé de remplacer la pile dès que possible.
Si la signalisation sonore du défaut d'alimentation apparaît à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip. Vous disposez ainsi de ce laps de temps pour remplacer la pile.
Anomalie de tête de détection encrassée :
Détecteur à l'origine de l'anomalie
 | TG 500A/TG 500B8 clignotements toutes les 8 sec. | TG 501A- |
 | 8 bips rapides toutes les 58 sec. | |
Si la signalisation sonore de l'anomalie de tête de détection encrassée apparaît à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au premier bip.
Vous disposez ainsi de ce laps de temps pour nettoyer le détecteur.
Maintenance
Entretien de la tête de détection
L'entretien régulier du détecteur est d'une importance essentielle.
Les fentes de la tête de détection doivent être dépoussiérées à l'aide d'un aspirateur au moins une fois par an ou à chaque signalisation de tête de détection encrassée (cf. Signalisation des anomalies).
Si la signalisation de tête de détection encrassée persiste après dépoussiérage, remplacer le détecteur.
Les détecteurs de fumée ne doivent en aucun cas être utilisés pendant plus de 10 ans. Le détecteur de fumée ne contient aucun matériau radioactif, en cas de mise au rebut, vous êtes priés de jeter le détecteur dans les poubelles prévues à cet effet.
Changement de l'alimentation
A. Si l'ouverture optionnelle du détecteur n'est pas verrouillée :
- Dégager le détecteur de son socle en le tournant dans le sens inverse des aiguilles d'une montre jusqu'au clic de déverrouillage.
- Remplacer la pile usagée.
- Verrouiller le détecteur sur son socle.
- Procéder à un test (cf. Test du détecteur).
B. Si l'ouverture optionnelle du détecteur est verrouillée (cf. Fixation) :
- Introduire un tournevis plat dans l'encoche.
- Dégager le détecteur de son socle en le tournant dans le sens inverse des aiguilles d'une montre jusqu'au clic de déverrouillage.
- Remplacer la pile usagée.
- Verrouiller le détecteur sur son socle.
- Procéder à un test (cf. Test du détecteur).
Il est impératif de remplacer la pile fournie par une pile alcaline du même type (9 V, 6LR61).
Déposer la pile usagée dans les lieux prévus pour le recyclage.
En cas de travaux
Il est interdit de peindre le détecteur.
Si des travaux sont nécessaires après la pose, le couvrir complètement à l'aide de la protection plastifiée fournie. Ne pas oublier de retirer la protection plastifiée à la fin des travaux.
Le fonctionnement du détecteur de fumée n'est pas possible en association avec un dispositif d'arrosage.
Garantie
24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel. La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si après expertise notre service contrôle qualité ne détecte pas un défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.
Se préparer à l'incendie
- Prévoyez un itinéraire d'évacuation.
- Préparez un plan d'évacuation pour toutes les pièces.
- C'est au sol qu'il y a le moins de fumée : sortez en rampant.
- Au retentissement de l'alarme, réveillez tout le monde.
- Prévoyez un point de rassemblement à l'extérieur de l'habitation.
- Evitez toute entrée inutile dans l'habitation en feu.
- Appelez les pompiers.
Résumé des réactions et des signalisations de votre détecteur
Fonctionnement normal
| Tous vos détecteurs | |
 | 1 clignotement toutes les 10 sec. |
Détection de fumée (1)
| Détecteur à l’origine de la détection de fumée | Autres détecteurs interconnectés filairement | |
 | Clignote rapidement | - |
 | Eclairage d’un halo de secours | Eclairage d’un halo de secours |
 | Déclenchement d’une sonnerie intégrée continue (85 dB(A) à 3 m) | Déclenchement d’une sonnerie intégrée modulée (85 dB(A) à 3 m) |
(1) Réactions jusqu'à la dissipation de la fumée
Test du détecteur (2)
| Détecteur à l’origine du test | Autres détecteurs interconnectés filairement | |
 | Clignote rapidement | Clignote rapidement |
 | Clignote toutes les secondes | Eclairage d’un halo de secours pendant 1 sec. |
 | 1 sec. de sonnerie (73 dB (A) à 3 m) suivi de 1 sec. de pause | 1 sec. de sonnerie (73 dB (A) à 3 m) suivi de 2 sec. de pause |
(2) Réactions suite à un appui supérieur à 5 s sur la touche test et jusqu'au relâché de cette touche
de votre détecteur
Il est possible de désactiver le détecteur pour une durée de 15 min. :
- en prévention d'activités pouvant générer de la fumée (balayage d'une pièce poussiéreuse, ramonage d'une cheminé...) et donc des déclenchements intempestifs,
- pour arrêter l'alarme en cas de détection de fumée non dangereuse.
Pour ce faire: appuyer sur la touche test jusqu'au 1 ^er bip ou jusqu'à ce que le détecteur arrête sa sonnerie intégrée. Le voyant de signalisation d'état du détecteur clignote alors toutes les 2 sec.
Pendant ces 15 min. le détecteur ne pourra reconnaître aucune fumée, ni générer d'alarme.
Au bout de ces 15 min. ou après un test manuel, le détecteur redevient automatiquement opérationnel, le voyant de signalisation d'état du détecteur clignote toutes les 10 s.
Signalisation des anomalies Inhibition volontà
Signalisation de l'anomalie d'alimentation
| Détecteur à l’origine de l’anomalie | ||
 | TG 500A/TG 500B1 clignotement toutes les 5 sec. | TG 501A- |
 | 2 bips rapides toutes les 60 sec. | |
Signalisation de l'anomalie de tête de détection encrassée
| Détecteur à l'origine de l'anomalie | ||
 | TG 500A/TG 500B8 clignotements toutes les 8 sec. | TG 501A- |
 | 8 bips rapides toutes les 58 sec. | |
Grâce à une cellule crépusculaire, la signalisation sonore des anomalies d'alimentation et de tête de détection encrassée est inhibée pendant la nuit et différée de 12 h au maximum.
Si la signalisation sonore du défaut d'alimentation ou de tête de détection encrassée apparaît à un moment inopportun, il est possible de la reporter de 8 h sur une durée maximale de 7 jours en appuyant sur la touche test jusqu'au 1 ^er bip. Vous disposez ainsi de ce laps de temps pour faire intervenir votre installateur.
Spécifications techniques
- Type de détection : détecteur optique de fumée
• Couverture moyenne : 50 m² - Usage : intérieur
- Alimentation :
- TG 500A / TG 500B :
- pile alcaline 9 V (type : DURACELL PLUS / 6LR61) ; durée de vie 4 ans environ
- pile Lithium 9 V (type : ULTRALIFE / U9VL-J) ; durée de vie 10 ans environ
- TG 501A :
- 230 V \~
- pile alcaline 9 V (type : DURACELL PLUS / 6LR61) ; durée de vie 10 ans environ
- Signalisation :
- de l'état du détecteur,
- des déclenchements,
-
des anomalies : voyant rouge
-
Eclairage d'un halo de secours en cas de détection : voyant blanc
- Sonnerie intégrée en cas de détection : de 85 dB à 3 m
- Sonnerie intégrée :
- en cas de test,
- de signalisation,
- d'une anomalie : 73 dB à 3 m
- Interconnexion filaire : 40 détecteurs max.
- Longueur du câble : 400 m max.
- Diamètre du câble : 1,5 mm² max.
- Température de fonctionnement : - 10 °C à + 55 °C
- Température de stockage : - 10 °C à + 60 °C
- Indice de protection : IP32
- Dimensions (D x H) : 125 mm x 48 mm
- Poids : 210 g
• Normes : DIN EN 14604 : 2005
Document non contractuel, soumis à modifications sans préavis.
Fabricant : Hager Security SAS
Adresse : Rue du Pré de l'Orme 38926 Crolles-France
Type de produit : Détecteur avertisseur de fumée
Réf. produits : • TG 500 A/B • TG 501 A
Marque : Hager
10
0786
Nous déclarons, sur la base du certificat de conformité joint le concernant, que la conformité du produit désigné ci-dessus a été établie pour répondre aux exigences essentielles de la Directive DPC: 89/106/CE amendée par la 93/68/CE, conformément à la norme EN 14604 2005 et dispositions de l'annexe ZA de cette même norme.
Certificat de conformité :
- TG 500 A/B : n° 0786 - CPD - 20390 Délivré par VdS Schadenverhütung GmbH
Amsterdamer Straße 172-174 D-50735 Köln
Signature :
Patrick Bernard, Directeur recherche et développement
10
1772
Nous déclarons, sur la base du certificat de conformité joint le concernant, que la conformité du produit désigné ci-dessus a été établie pour répondre aux exigences essentielles de la Directive DPC: 89/106/CE amendée par la 93/68/CE, conformément à la norme EN 14604 2005 et dispositions de l'annexe ZA de cette même norme.
Certificat de conformité :
• TG 501A : n° 1772 - CPD - 008344
Délivré par KRIWAN Testzentrum GmbH & Co. KG - Teslastrasse 2
74970 Forchtenberg
Signature
Patrick Bernard, Directeur recherche et développement
Inhaltsverzeichnis
Adresse: Rue du Pré de l'Orme
38926 Crolles-France
Address: Rue du Pré de l'Orme
38926 Crolles-France
Product type: Smoke detector
Product code: • TG 500 A/B
• TG 501 A
Trade mark: Hager
10
0786
• TG 500 A/B: n° 0786 - CPD - 20390
• TG 501A: n° 1772 - CPD - 008344
Delivered by KRIWAN Testzentrum GmbH & Co. KG - Teslastrasse 2
74970 Forchtenberg
Signature:
Patrick Bernard,
Adres: Rue du Pré de l'Orme 38926 Crolles-France
• TG 501A: n° 1772 - CPD - 008344
• TG 501A: n° 1772 - CPD - 008344
Rilasciato da KRIWAN Testzentrum GmbH & Co. KG - Teslastrasse 2
74970 Forchtenberg
Firmato:
Patrick Bernard,
• TG 500 A/B: n° 0786 - CPD - 20390
• TG 501A: n° 1772 - CPD - 008344
132 Boulevard d'Europe
BP 78
- FR Guide d'installation
- DE Montageanleitung
- Alimentation 4
- Pose du détecteur 4
- Test du détecteur 7
- Inhibition volontaire du détecteur 8
- Signalisation des anomalies 8
- Maintenance 9
- TG 500A (blanc) TG 500B (argent) TG 501A (blanc)
- Présentation
- Principe de fonctionnement
- Descriptif
- Alimentation
- TG 500A / TG 500B
- TG 501A
- Pose du détecteur
- Choix de l'emplacement
- Le détecteur doit être placé :
- Le détecteur ne doit pas être placé :
- Fixation
- Fixation sur boîte d'encastrement
- Fixation en saillie (Fig. A)
- Verrouillage optionnel du détecteur sur le socle de fixation (Fig. B)
- Pose de plusieurs détecteurs en réseau
- Test du détecteur
- Test manuel
- Test de détection
- Inhibition volontaire du détecteur
- Signalisation des anomalies
- Anomalie d'alimentation :
- Anomalie de tête de détection encrassée :
- Maintenance
- Entretien de la tête de détection
- Changement de l'alimentation
- En cas de travaux
- Il est interdit de peindre le détecteur.
- Garantie
- Se préparer à l'incendie
- Résumé des réactions et des signalisations de votre détecteur
- Fonctionnement normal
- de votre détecteur
- Signalisation des anomalies Inhibition volontà
- Spécifications techniques
- Inhaltsverzeichnis
Marque : HAGER
Modèle : TG500C
Catégorie : Détecteur de fumée
