ST4150II - Ventilateur CasaFan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Variateur de vitesse pour ventilateur
Marque	CasaFan
Modèle	ST4150II
Dimensions (∅ x H)	82 x 82 x 62 mm
Poids	0.19 kg
Tension nominale	230 V ~ 50 Hz
Puissance maximale	150 W
Classe de protection	II / IP44 (encastré) / IP54 (saillie)
Nombre de vitesses	4 vitesses + arrêt
Type de commande	Commutateur rotatif 6 positions
Matériau du boîtier externe	Plastique ASA, blanc-ivoire RAL 9010
Matériau du boîtier interne	Polyamide selon IEC 60335
Température ambiante max	35 °C
Fusible interne	1,25 A - H (type F 1,0 A)
Raccordement électrique	230 V ~ 50/60 Hz, section minimale des conducteurs selon norme
Montage	Encastré (IP44) ou en saillie (IP54) avec boîte
Utilisation prévue	Réglage de ventilateurs de plafond et moteurs adaptés
Entretien	Nettoyer avec un chiffon sec ou légèrement humide ; ne pas immerger
Garantie	1 an à compter de la date de fabrication
Conformité	Directive DEEE 2002/96/CE
Élimination	Ne pas jeter avec les ordures ménagères ; recyclage via collecte sélective

FOIRE AUX QUESTIONS - ST4150II CasaFan

Comment installer le variateur de vitesse CasaFan ST4150II ?

Le montage peut être encastré (IP44) ou en saillie (IP54). Encastré : retirez le bouton, l'écrou hexagonal et la plaque de fermeture, branchez les fils selon le schéma, puis remontez. En saillie : fixez le régulateur dans la boîte avec les vis fournies. En milieu humide, percez un trou de 5 mm en dessous pour l'évacuation de l'eau de condensation.

Quel fusible utiliser et comment le remplacer ?

Utilisez un fusible de type 1,25 A - H (céramique, rapide). Pour remplacer, débranchez le variateur, démontez-le, ouvrez le couvercle du fusible en haut avec un petit tournevis, remplacez le fusible défectueux par le fusible de réserve fourni, puis refermez.

Le variateur ne fonctionne pas, que vérifier ?

Vérifiez d'abord la tension d'alimentation (230 V). Contrôlez que les bornes de raccordement sont bien serrées. Inspectez le fusible interne (1,25 A) et remplacez-le si nécessaire. Assurez-vous que le moteur du ventilateur est compatible avec le réglage par condensateur.

Puis-je utiliser ce variateur avec n'importe quel ventilateur ?

Non, il est adapté uniquement aux moteurs électriques qui supportent le réglage de vitesse par condensateur. De plus, chaque moteur doit être protégé thermiquement. La puissance maximale est de 150 W.

Comment nettoyer le variateur ?

Débranchez l'appareil du secteur. Nettoyez le boîtier avec un chiffon sec ou légèrement humide. N'utilisez pas de produits agressifs et évitez l'introduction de liquide. Laissez sécher complètement avant de rebrancher.

Quelle est la signification des positions du commutateur ?

Le commutateur à 6 positions fonctionne dans l'ordre : 0 (arrêt), 4 (vitesse lente), 3, 2, 1 (vitesse rapide), puis retour à 0. Les positions 4 à 1 sélectionnent les vitesses via des condensateurs en série ou parallèle.

Comment savoir si le type de montage est IP44 ou IP54 ?

Le montage encastré (dans un boîtier mural) offre une protection IP44 contre les projections d'eau. Le montage en saillie avec boîte étanche permet d'atteindre IP54, protégeant contre la poussière et les projections d'eau. Choisissez selon l'environnement.

Le variateur chauffe-t-il normalement ?

Une légère élévation de température est normale. La température ambiante maximale autorisée est de 35 °C. Si le boîtier devient très chaud, vérifiez que la charge ne dépasse pas 150 W et que la ventilation autour du variateur est suffisante.

Que faire en cas de dysfonctionnement après l'installation ?

Coup ez l'alimentation générale. Vérifiez les connexions, le fusible et la compatibilité du moteur. Si le problème persiste, contactez un électricien qualifié. Toute modification ou détérioration annule la garantie.

Comment éliminer le variateur en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Conformément à la directive DEEE, il doit être collecté séparément. Déposez-le dans une déchèterie ou rapportez-le à un revendeur lors de l'achat d'un nouvel appareil.

MODE D'EMPLOI ST4150II CasaFan

A propos du mode d'emploi

Lisez attentivement le mode d'emploi avant d'utiliser l'appareil CasaFan. Conservez-le à portée de la main. Ne donnez jamais le ventilateur à une autre personne sans son mode d'emploi.

Explication des symboles:
Tension électrique gratuite		Attention
Met en garde l'utilisateur des dommages imputables à la tension électrique		Remarque particulière à l'intention de l'utilisateur.
Caractéristiques techniques:: ST4-150 II
Tension nominale: 230	V, 50 Hz
Puissance: max. 150 W.
Classe de protection: II/	IP44/IP 54
Vitesses: 4
Cotes ∅ x H (mm) 82 x 82 x 62
Poids (kg): 0,19

Attention! L'appareil ne doit être utilisé qu'entièrement assemblé !

- Débarrassez-vous de l'emballage dans le respect de notre environnement et de manière à ce qu'il reste en dehors de la portée des enfants..

Montage

Veuillez suivre les instructions de montage a page 7.

Toutes les mesures de sécurité contenues dans ces instructions ne peuvent pas décrire toutes les situations de risques en liaison avec l'utilisation de la tension électrique. Elles ne peuvent remplacer l'approche et la prudence raisonnables requise dans la mise en service et l'utilisation de votre ventilateur.

L'utilisation de tout type d'appareillage électrique implique quelques règles de base à respecter systématiquement qui sont, entre autres :

Generale

- La tension indiquée sur la plaque signalétique doit correspondre à la tension secteur effective.

- Le réseau électrique domestique doit être mis à la terre !

Important

Nous recommandons de recourir aux services d'un spécialiste pour procéder au branchement électrique de ce ventilateur.

Consignes de sécurité

L'électricité doit être coupée au niveau de tous les pôles avant tout accès à la connexion. Le raccordement au réseau par lequel vous êtes relié doit répondre aux normes en vigueur. Le raccordement fixe doit être doté d'une séparation de tous les pôles avec une distance entre les contacts d'au moins 3 mm. Nous vous recommandons de confier la réalisation du branchement à un électricien qualifié.

Instructions de montage

Ces variateurs utilisent des condensateurs de demarrage moteur miniatures qui sont montées en série ou en parallel en quatre positions pour varier le courent du moteur. Application idéale: côntrole sans bruit des ventilateurs et ventilateurs de plafond. La sélection se fait par un commutateur à 6 positions (0-4-3-2-1-0). La position "0" arrête le ventilateur.

Données techniques

Alimentation: 230 Vac - 50/60 Hz Intensité Fusible

ST4-150 II: 1,0 A F 1,25 A - H

Charge max.: 150 W

Bôitier externe: plastique, ASA, RAL 9010 blanc-ivoire

Bôitier interne: polyamide selon to IEC 60335

Max. température du milieu: 35 °C

Tous travaux sont à exécuter seulement par personnel compétent suivant les dispositions légales en vigueur et APRES le variateur est coupé complètement du secteur.

Instruction pour montage encastré (IP 44)

Si le bouton de mise en marche es tourné plus loin que la position maximum, il peut être enlevé plus facilement. Utilisez éventuellement un petit tournevis. Après l'enlevement de l'écrou hexagonal au milieu du régulateur, la plaque de fermeture peut être enlevée. Branchez le régulateur avec les bornes de raccordement en dessous, selon le schéma ci-après. Montez la plaque de fermeture avec le joint. Pressez fortement le bouton de fonctionnement et mettez-le sur stop.

Instructions pour montage en saillie (IP 54)

Faites comme indiqué ci-dessus. Le régulateur peut être fixé dans la boîte avec les 2 vis fournies. Dans des circonstances extrêmement humides, un trou (max. 5 mm) doit être foré en dessous de la boîte en saillie pour l'eau de condensation.

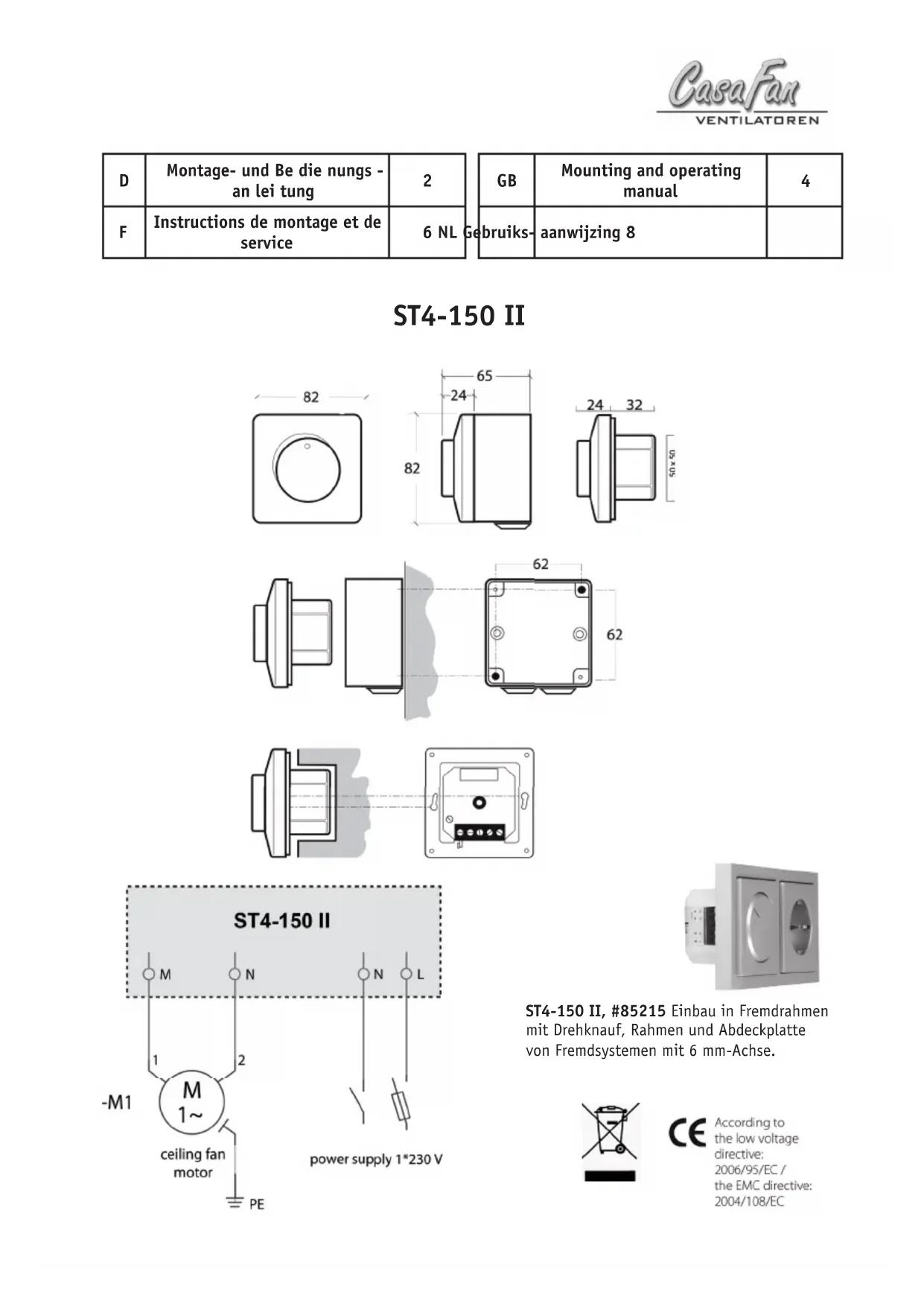

Raccordement électrique (fig.)

1. Branchement au réseau : 230 V - 50/60 Hz
2. Coupe-circuit encastré avec coupe-circuit de réserve (rapide, céramique).
3. Sortie réglée, direction moteur Moteurs-Electrique
   Le régulateur peut uniquement être appliqué

à des moteurs électriques qui se prêtent au réglage de la vitesse avec des condensateurs. Chaque moteur doit être mis en sécurité thermiquement.

En cas de perturbation, contrôlez si la voltage est correct. Contrôlez si les bornes de raccordement sont bien vissées. Contrôlez le fusible de surcharge interne.

Changement du fusible

Démontez le régulateur comme indiqué sous 'montage'. La boîte des fusibles (1 de réserve) se trouve sous le couvercle au devant en haut. Enlevez le couvercle avec un petit tournevis. Placez le fusible de réserve. Montage comme susmentionné.

Garantie

Un an après date de fabrication. Toutes modifications ou détériorations du produit met un terme à cette garantie et dégage le fabricant de toute responsabilité.

Entretien

En principe, les variateurs sont libre d'entretien. En cas de saleté légère, nettoyer le variateur avec une toile sec ou légèrement humide. En cas de saleté lourde : nettoyer avec des produits etmoyens non-agressives. A l'occasion de cette travaux, le variateur est à couper complètement du réseau. Faites attention que des liquides n'entrent pas dans le variateur. Raccorder le réseau seulement quand le variateur est complètement sèché. Remplacer le fusible uniquement par un fusible même type et valeur.

Ce produit est conforme à la directive EU 2002/96/EC. Le symbole représentant une poubelle barrée présent sur l'appareil indique qu'à la fin de son cycle de vie, il devra être traité séparément des déchets domestiques. Il devra donc être confié à un centre de collecte sélective pour appareils électriques et électroniques ou rapporté au revendeur lors de l'achat d'un nouvel appareil.

L'utilisateur est responsable de la remise de l'appareil usagé aux structures de collecte compétentes sous peine des sanctions prévues par la législation sur l'élimination des déchets. La collecte sélective réalisée avant le recyclage, le traitement et l'élimination compatible avec l'environnement de l'appareil usagé contribue à éviter les nuisances pour l'environnement et pour la santé et favorise le recyclage des matériaux qui composent le produit. Pour de plus amples informations concernant les systèmes de collecte existants, adressez-vous au service local d'élimination des déchets ou au magasin qui vous a vendu l'appareil. Les fabricants et les importateurs optempèrent à leur responsabilité en matière de recyclage, de traitement et d'élimination des déchets compatible avec l'environnement directement ou par l'intermédiaire d'un système collectif.

NL

LET OP

CasaFan se réserve d'apportertous changements susceptibles d'améliorer les produits en vente.
