IFSxxx
IGSxxx
IISxxx
1 Consignes de sécurité
- Lire attentivement les instructions et les précautions avant d'installer et d'utiliser le détecteur.
- Conserver ce document pour toute référence ultérieure.
2 Installation
| Encastrable Non encastrable Influences mutuelles | ||
![]() | ![]() | ![]() |
![]() | ![]() | Sn : Portée d : Diamètre du détecteur H : Trou de fixation N : Dimensions de l'écrou |

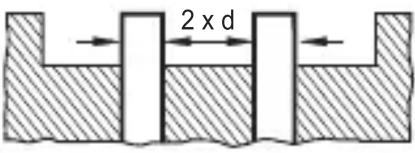

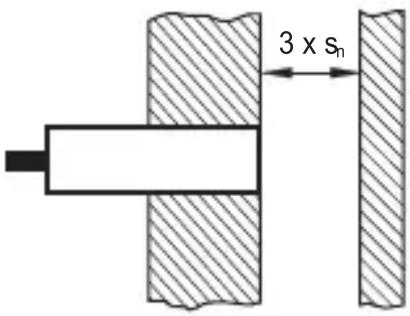

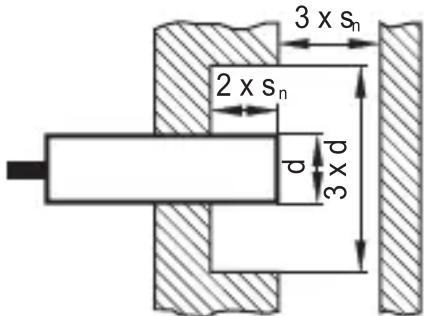

Lors du montage d'unités du même type, certaines distances minimales doivent être respectées si les unités sont montées en face l'une de l'autre ou en parallèle.
| Type Filetage | Sn en- castrable | Sn non en- castrable | d | ![]() | ![]() | ![]() | |
| IFS M12x1 | 4 mm 7 mm | 12 mm 12,5 – | 13 mm | 17 mm 25 | Nm | ||
| IGS M18x1 | 8 mm 12 mm | 18 mm 18,5 – | 19 mm | 24 mm 50 | Nm | ||
| IIS M30x1,5 | 15 mm 22 mm | 30 mm 30,5 – | 31 mm | 36 mm 195 | Nm | ||
*) Les couples de serrage maximum ne doivent pas être dépassés. L'installation doit être effectuée à l'aide d'un écrou et d'une rondelle de blocage, exempts de graisse. En fonction des conditions d'installation et des caractéristiques de la surface, ifm recommande d'utiliser 50% des valeurs indiquées, afin de garantir un montage sûr et fiable.

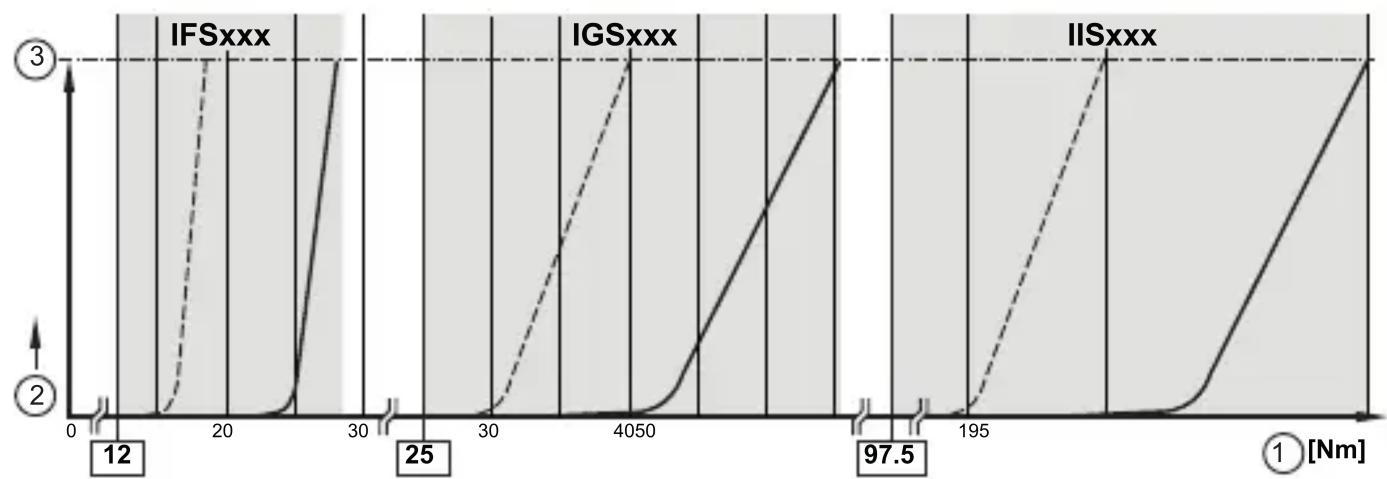

Couple de serrage pour montage avec rondelle de blocage

line
| Condition | Wavelength (nm) | Value | | --------- | --------------- | ----- | | IFSxxx | 12 | 3 | | IGSxxx | 4050 | 3 | | IISxxx | 97.5 | 3 |1 : Couple Lubrifié
2 : Dégradation Sans graisse
3 : Dégât Recommendation ifm
3 Raccordement électrique
| PNP NPN | |
BN : marron BK : noir
BU : bleu
Diamètre du câble 4,0 mm, rayon de courbure 40,0 mm.
