Type de produit	Support mural pour téléviseur
Marque	Kanto
Modèle	PDX650SG
Charge maximale	57 kg (125 lb)
Compatibilité VESA	Standard VESA (trous carrés/rectangulaires)
Matériau	Acier
Dimensions (approx.)	50 x 30 x 5 cm (L x l x P)
Poids du support (approx.)	3,6 kg
Types de mur compatibles	Montants bois (entraxe 40,6 cm) ou béton pleine (épaisseur min. 14 cm)
Inclinaison	Non spécifié (support fixe ou inclinable ?) - Estimation : inclinaison possible
Rotation	Non spécifié
Entretoises incluses	Oui, 3 épaisseurs pour téléviseurs irréguliers
Gestion des câbles	Oui, via clips ou chemins intégrés
Garantie	5 ans limitée
Entretien	Nettoyer avec un chiffon sec et doux
Réparabilité	Pièces de rechange disponibles via Kanto
Sécurité	Ne pas dépasser la charge max ; vérifier la solidité du mur

FOIRE AUX QUESTIONS - PDX650SG Kanto

Quelle est la charge maximale supportée par le support Kanto PDX650SG ?

La charge maximale est de 57 kg (125 lb). Ne jamais dépasser cette limite pour éviter tout risque d'instabilité ou de blessure.

Quels types de murs sont compatibles avec ce support ?

Le support est conçu pour une installation sur des montants en bois (entraxe standard de 40,6 cm) ou sur des murs en béton plein d'au moins 14 cm d'épaisseur. Il ne doit pas être monté sur des montants d'acier ou des blocs de béton.

Comment choisir les bonnes vis pour mon téléviseur ?

Utilisez le guide fourni : repérez les 4 trous à l'arrière de votre téléviseur et sélectionnez les vis adaptées parmi les tailles incluses. Si nécessaire, utilisez les entretoises pour les téléviseurs incurvés ou avec des saillies.

Puis-je installer le support sur un mur en placoplâtre (cloison sèche) ?

Oui, à condition que la cloison sèche ne dépasse pas 15,9 mm (5/8 po) d'épaisseur et que les vis tire-fond soient bien ancrées dans les montants en bois derrière.

Comment niveler le téléviseur après l'installation ?

Utilisez le système de nivellement intégré : desserrez légèrement les vis de réglage, ajustez l'inclinaison, puis resserrez. Un niveau à bulle peut vous aider.

Que faire si mon téléviseur a des connecteurs en saillie à l'arrière ?

Utilisez les entretoises de différentes épaisseurs fournies pour créer un espace suffisant entre le téléviseur et le support, et choisissez des vis plus longues si nécessaire.

Quelle est la garantie du support Kanto PDX650SG ?

Kanto offre une garantie limitée de 5 ans à l'acheteur initial contre tout défaut de matériau. Les pièces de rechange ou le remplacement sont assurés sous réserve de présentation de la facture d'origine.

Comment nettoyer et entretenir le support ?

Nettoyez simplement avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager la finition.

Puis-je réparer le support moi-même en cas de problème ?

Pour toute réparation, contactez Kanto Living via email à [e-mail] ou par téléphone. Des pièces de rechange sont disponibles. N'essayez pas de modifier le produit.

Le support est-il compatible avec tous les téléviseurs ?

Il est compatible avec les téléviseurs respectant la norme VESA et dans la limite de poids de 57 kg. Vérifiez les dimensions et le poids de votre téléviseur avant l'achat.

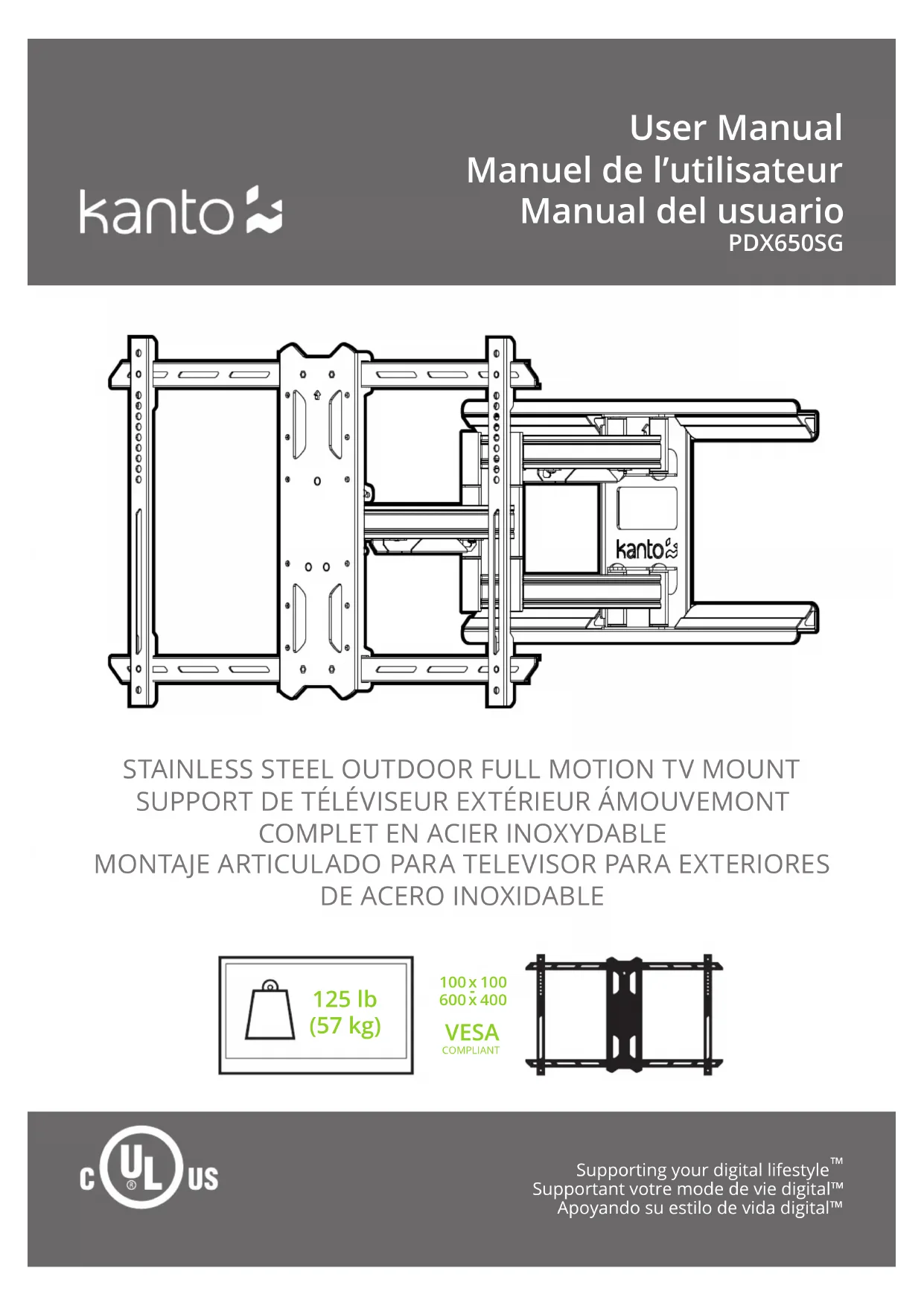

MODE D'EMPLOI PDX650SG Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 125 lb (57 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. N'installez pas ce produit si vous ne savez pas quel type de mur vous avez ou quelle charge il peut supporter. Il est conseillé de consulter un installateur qualifié avant d'installer ce produit.

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placa de pared
5. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor
6. Level TV Nivellez le téléviseur Nivelar el televisor
7. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
8. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

Si vous avez des problèmes ou des questions en suivant ces instructions, veuillez contacter Kanto directement à:

Email: [e-mail]

Sans-Frais: US & Canada: 1-888-848-2643

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 H-J Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 3 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

PRECAUCIÓN

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Assurez-vous que les montants en bois sont espacés de 16 po au centre. Assurez-vous que le cloison sèche qui recouvre les montants en bois n'a pas plus de 5/8 d'épaisseur. Serrez les vis tire-fond (N) jusqu'à ce ouela plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire fond (N). Chaque vis tire fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Assurez-vous que le mur en béton est d'au moins 5,5" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

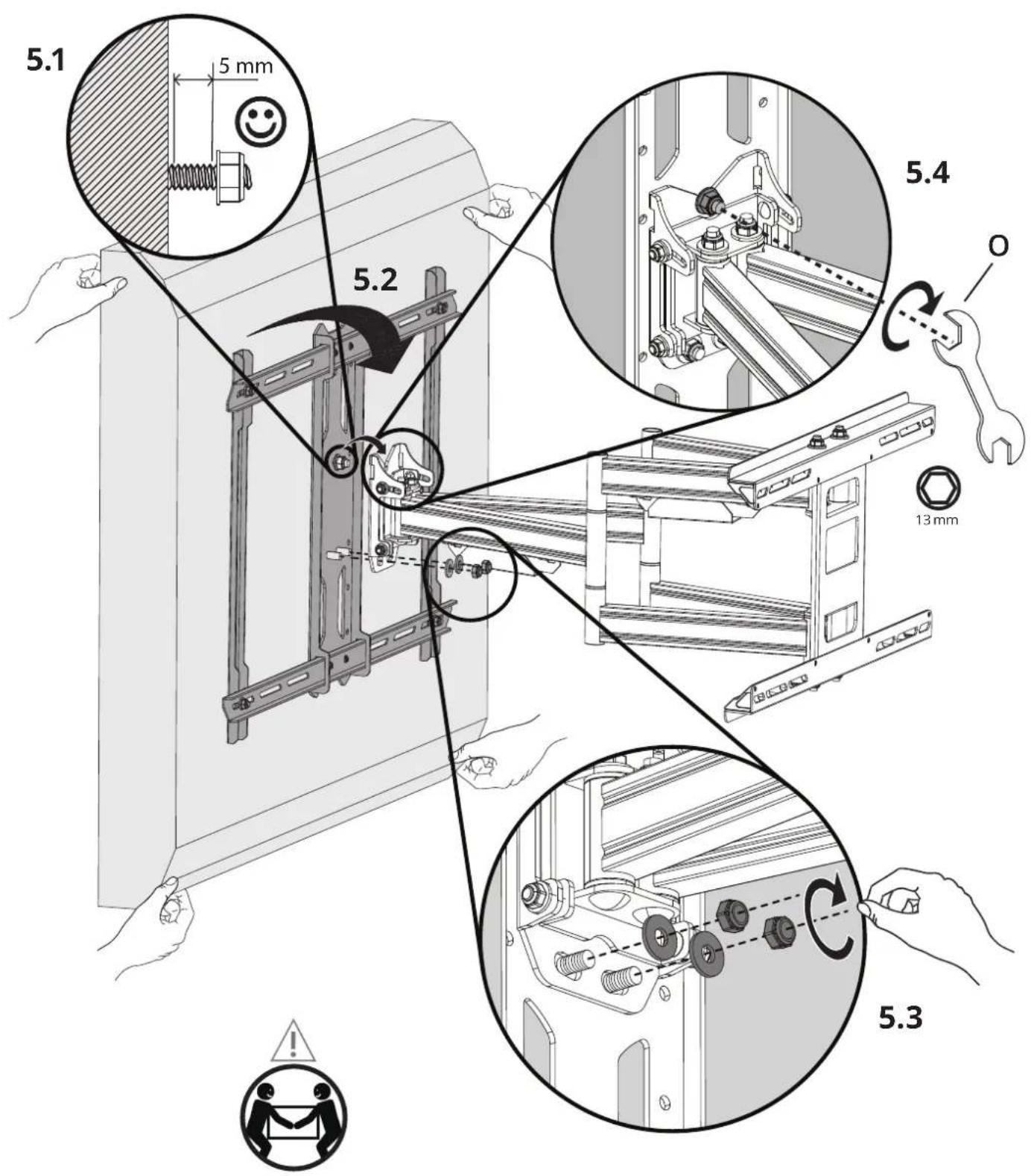

5. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

5.1 5 mm 5.2 5.4 O 13 mm 5.3

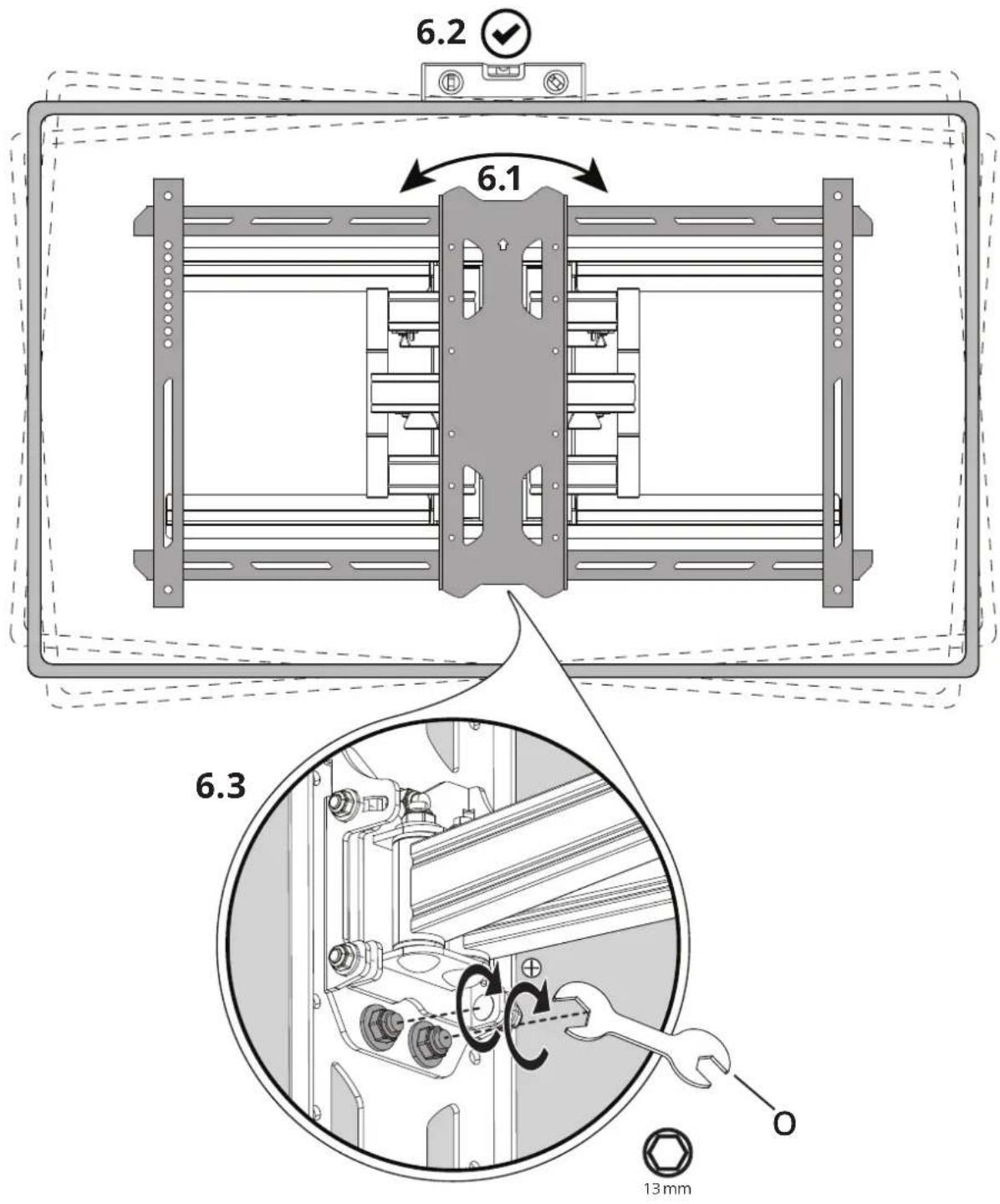

6. Level TV

Nivellez le téléviseur Nivelar el televisor

6.2 6.1 6.3 13mm

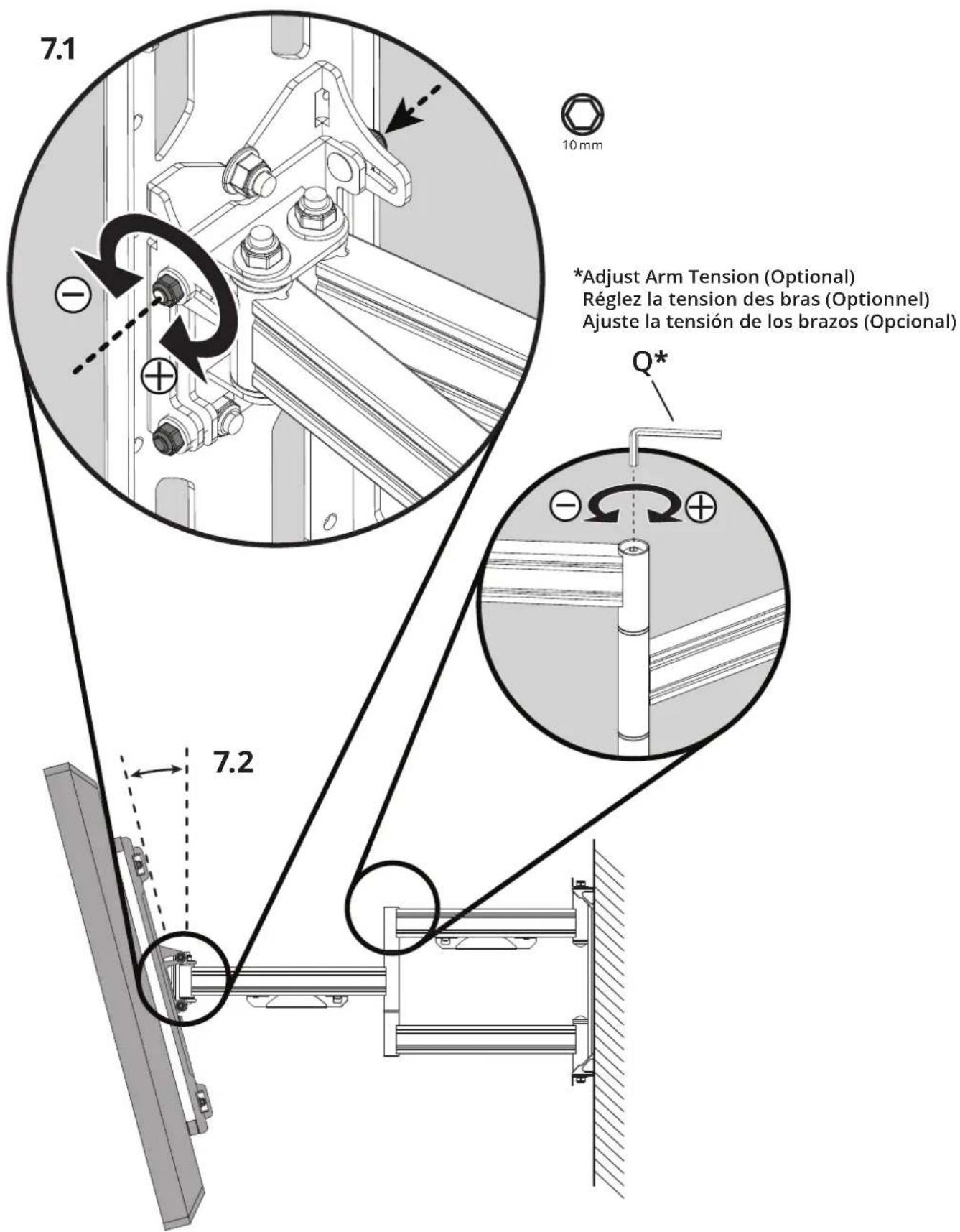

7. Finalize Adjustments Finalisez les ajustements Finalice los ajustes

7.1 10 mm *Adjust Arm Tension (Optional) Réglez la tension des bras (Optionnel) Ajuste la tensión de los brazos (Opcional) Q* 7.2

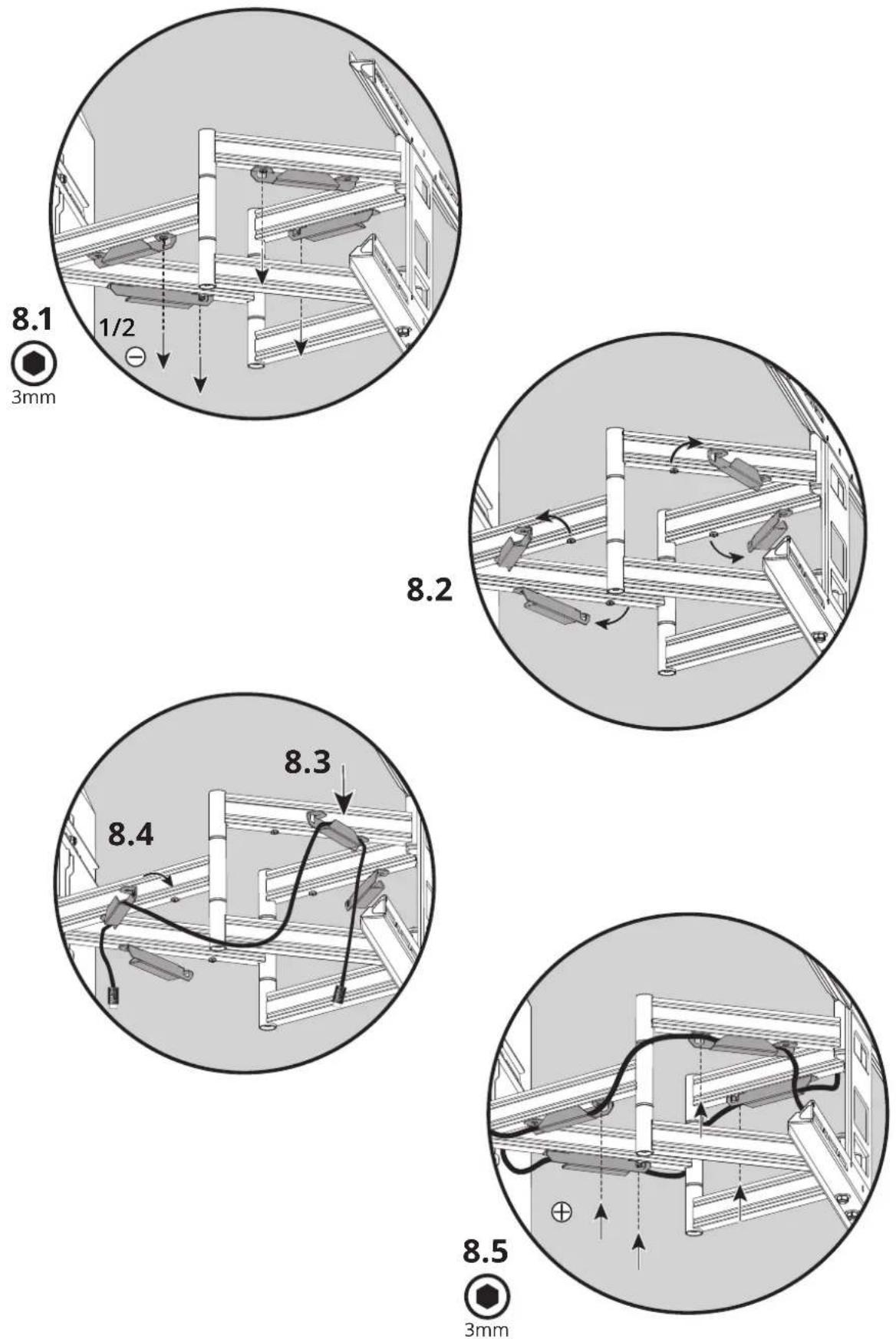

8. Manage Cables Gérez les câbles Organice los cables

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
