PS350 - Support mural pour téléviseur Kanto - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural articulé pour téléviseur
Marque	Kanto
Modèle	PS350
Poids maximal supporté	40 kg (88 lb)
Compatibilité VESA	Jusqu'à 400 x 400 mm
Types de mur compatibles	Montants en bois ou mur en béton / brique (épaisseur minimale 4 pouces)
Matériau	Acier
Fonctions	Inclinaison, rotation, nivellement, gestion des câbles, tension des bras réglable
Pièces incluses	Plaque murale, équerres TV, vis de différentes tailles, entretoises, ancrages
Garantie	5 ans limitée
Instructions de montage	Guide détaillé fourni, vidéo disponible en ligne
Entretien	Nettoyer avec un chiffon sec et doux. Vérifier périodiquement la fixation.
Sécurité	Utiliser uniquement avec les poids max indiqués. Vérifier que le mur supporte plus de 5 fois le poids combiné. Ne pas monter sur murs à montants d'acier ou blocs de béton.
Réparabilité	Pièces détachées disponibles auprès du fabricant. Contacter le service client.

FOIRE AUX QUESTIONS - PS350 Kanto

Quel est le poids maximal supporté par le support PS350 ?

Le poids maximal supporté est de 40 kg (88 lb).

Sur quels types de murs puis-je installer ce support ?

Le support est conçu pour une installation sur des montants en bois ou des murs en béton/brique d'au moins 4 pouces d'épaisseur. Il ne doit pas être monté sur des murs à montants d'acier ou en blocs de béton.

Quelles sont les normes VESA compatibles ?

Le support est compatible avec les normes VESA allant de 100x100 mm à 400x400 mm.

Le support permet-il de faire pivoter ou incliner le téléviseur ?

Oui, le PS350 est un support articulé permettant l'inclinaison, la rotation et le nivellement de l'écran. Il est également possible de régler la tension des bras.

Comment gérer les câbles avec ce support ?

Le support intègre un système de gestion des câbles pour dissimuler et organiser les fils de votre téléviseur.

Ai-je besoin d'outils supplémentaires pour l'installation ?

L'installation nécessite un détecteur de montants, une perceuse, des forets adaptés (bois ou béton selon le mur) et un niveau à bulle. Un marteau peut être nécessaire pour les ancrages.

Que faire si des vis ou pièces sont manquantes ?

Contactez directement Kanto via les méthodes indiquées dans la notice. Le support est livré avec plusieurs tailles de vis et entretoises pour s'adapter à différents téléviseurs.

Puis-je installer ce support sur un téléviseur incurvé ?

Oui, des entretoises de différentes épaisseurs sont fournies pour permettre le montage sur des téléviseurs incurvés ou avec des saillies à l'arrière.

Quelle est la durée de la garantie ?

La garantie est de 5 ans limitée pour l'acheteur initial, couvrant les défauts de matériau et de fabrication.

Comment nettoyer et entretenir le support ?

Nettoyez avec un chiffon sec et doux. Vérifiez régulièrement que les fixations sont bien serrées et que le support reste stable.

MODE D'EMPLOI PS350 Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 88 lb (40 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Regarder la video d'installation en ligne à:

Wood stud wall
Mur de montant en bois Pared de vigas de madera

Stud Finder Délecteur de montant Detector de vigas

Wood Bit Forets à bois Broca para madera

Concrete wall
Mur en béton Muro de concreto

Hammer Marteau Martillo

Masonry Bit Forets de maçonnerie Broca para mampostería

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placa de pared
5. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor
6. Level TV Nivellez le téléviseur Nivelar el televisor
7. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
8. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 H-I Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 2 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Utilisez les trous et les fentes qui conviennent avec le modèle VESA de votre téléviseur.

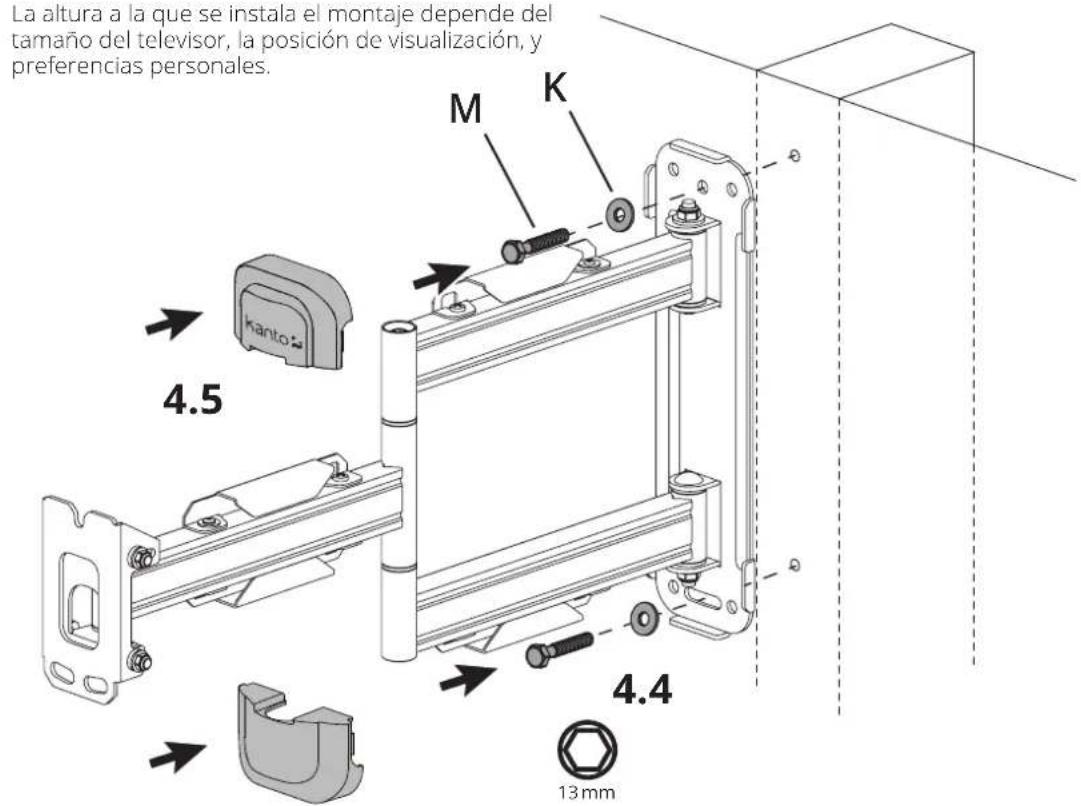

Assurez-vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Serrez les vis tire-fond (M) jusqu'à ce quela plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire fond (M). Chaque vis tire fond doit être située au centre d'un montant en bois.

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire-fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

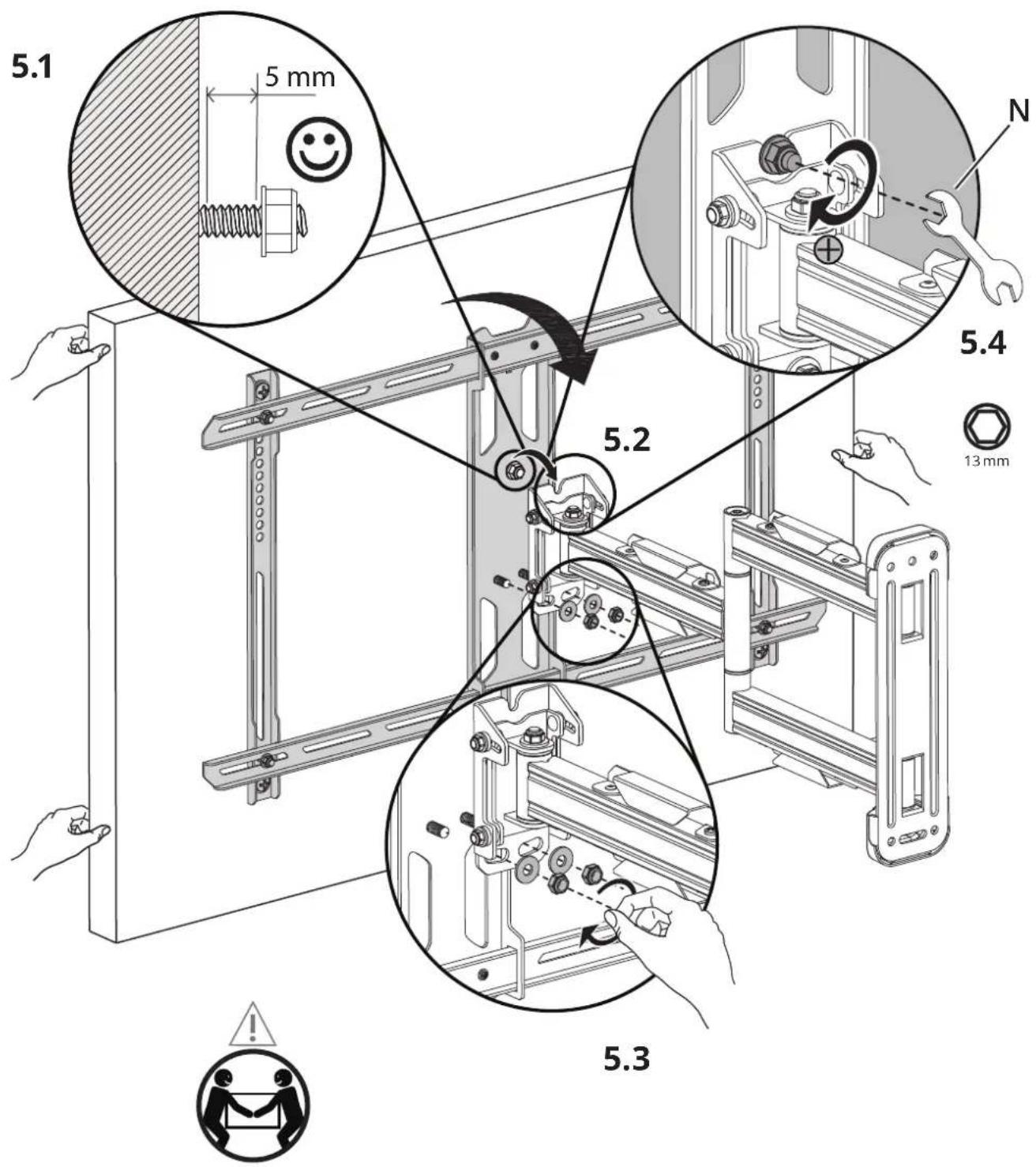

5. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

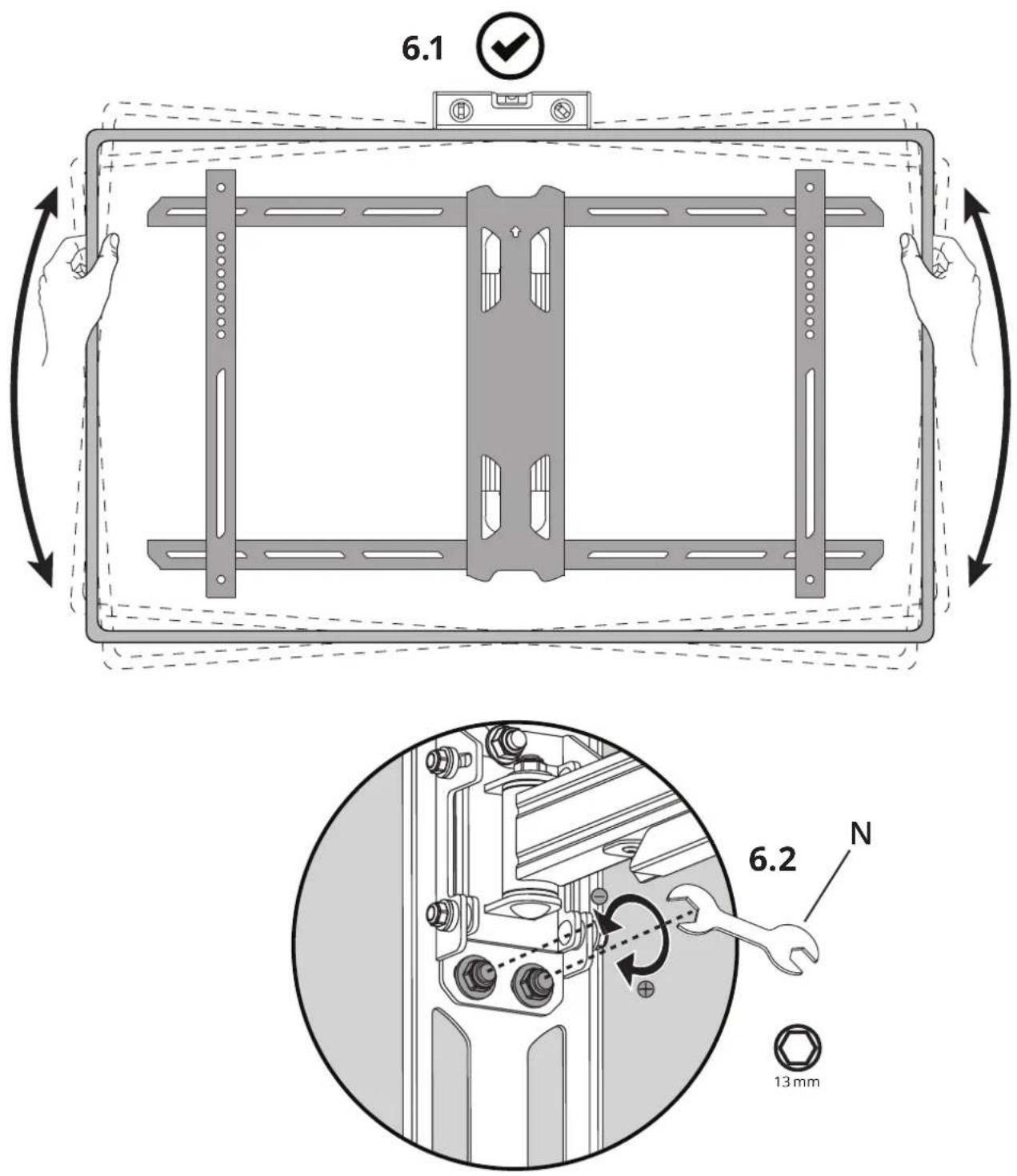

6. Level TV

Nivellez le téléviseur Nivelar el televisor

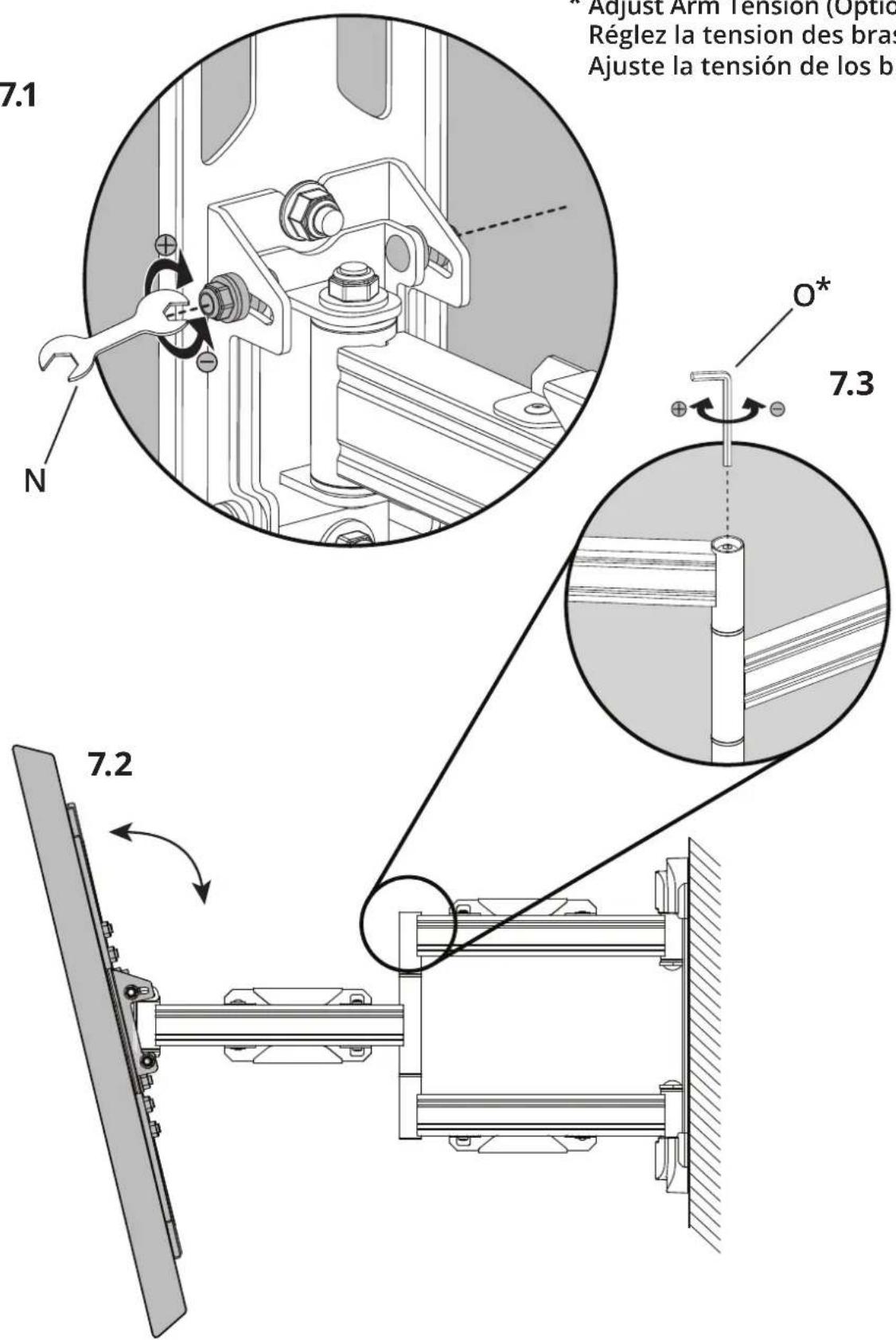

7. Finalize Adjustments Finalisez les ajustements Finalice los ajustes

* Adjust Arm Tension (Optional) Réglez la tension des bras (Optionnel) Ajuste la tensión de los brazos (Opcional)

7.1

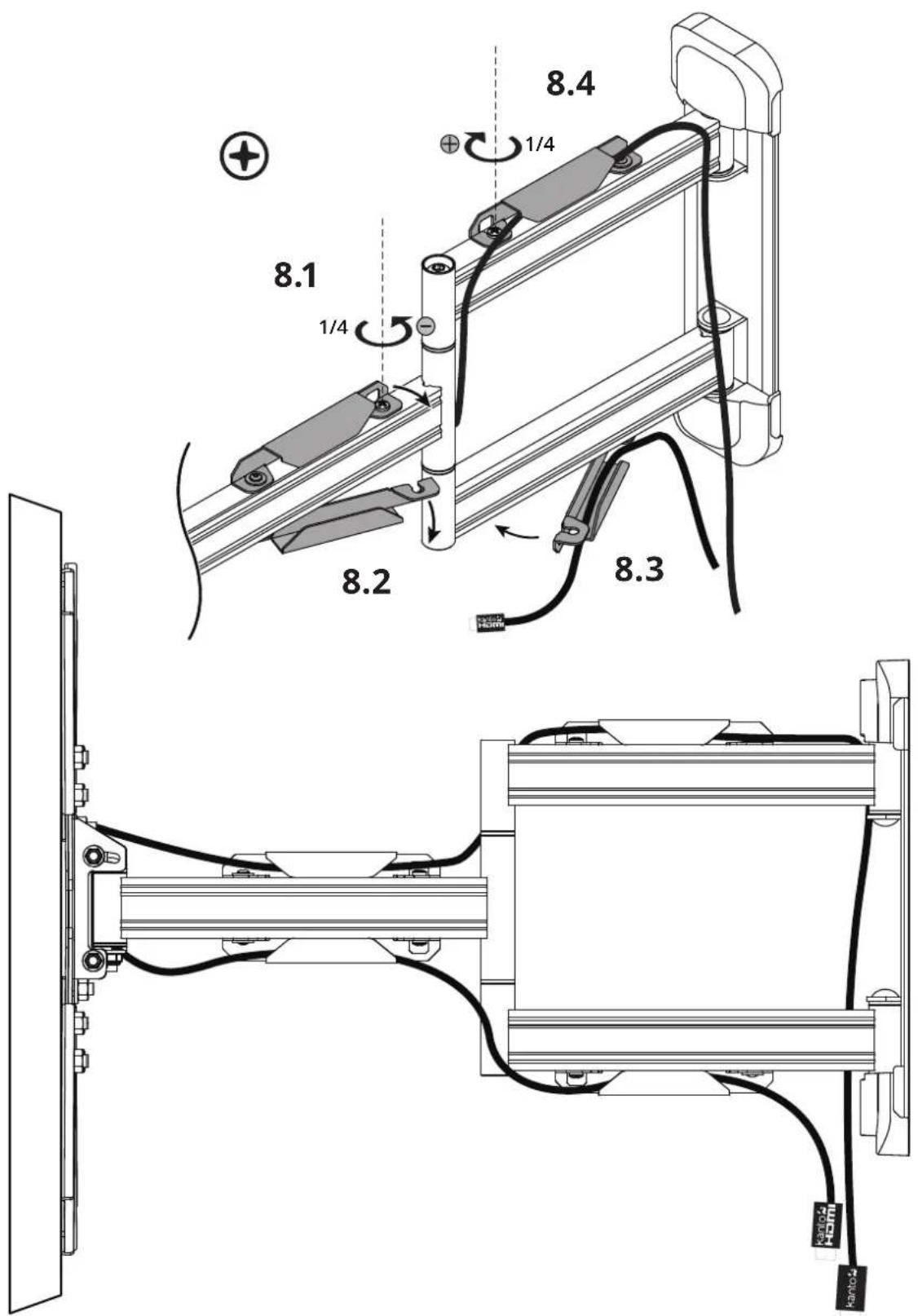

8. Manage Cables Gérez les câbles Organice los cables

S4 S6

H1 H2

@kantoaudio

@kantodesktop

@kantoliving

www.kantoaudio.com

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues.
