Type de produit	Support mural pour téléviseur
Marque	Kanto
Modèle	PDX700G
Poids maximal supporté	68 kg (150 lb)
Compatibilité VESA	Jusqu'à 600x400 mm (selon configuration des équerres)
Matériaux	Acier à haute résistance
Fonctions principales	Montage mural avec ajustement d'inclinaison, rotation et niveau; gestion des câbles intégrée
Type d'installation	Sur montants bois ou mur béton (épaisseur min. 10 cm, densité min. 2000 psi)
Vis fournies	Plusieurs tailles et longueurs pour différents téléviseurs
Entretoises incluses	3 épaisseurs pour téléviseurs incurvés ou à dos irrégulier
Réglage de la tension des bras	Oui, optionnel (clé Allen 5 mm)
Garantie	5 ans limitée (pièces et remplacement)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec; ne pas utiliser de produits abrasifs
Sécurité	Ne pas dépasser la charge maximale; vérifier la solidité du mur; utiliser les vis et ancrages adaptés
Pièces détachées	Vis de rechange, entretoises, équerres, plaque murale, couvercles (disponibles sur demande)
Réparabilité	Support technique Kanto pour pièces défectueuses sous garantie

FOIRE AUX QUESTIONS - PDX700G Kanto

Quel est le poids maximal supporté par le support PDX700G ?

Le poids maximal est de 68 kg (150 lb). Ne jamais dépasser cette limite pour éviter tout risque de chute ou de blessure.

Quels types de murs conviennent pour l'installation ?

Ce support est conçu pour les murs à montants en bois ou en béton plein (épaisseur minimale 10 cm, densité minimale 2000 psi). Ne pas utiliser sur des cloisons sèches seules ou des murs à montants en acier.

Mon téléviseur est incurvé, puis-je utiliser ce support ?

Oui, des entretoises en plastique de 3 épaisseurs sont fournies pour adapter le support aux téléviseurs incurvés ou à dos irrégulier. Suivez les instructions pour choisir les bonnes entretoises.

Quelles sont les dimensions VESA compatibles ?

Le support s'adapte à la plupart des normes VESA grâce aux équerres réglables. Vous pouvez utiliser différentes combinaisons de trous et de fentes pour des motifs jusqu'à 600x400 mm.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une clé Allen de 5 mm (fournie), d'un niveau à bulle et éventuellement d'une perceuse pour le béton. Les vis et chevilles sont incluses.

Puis-je incliner ou faire pivoter le téléviseur après installation ?

Oui, le support permet un réglage d'inclinaison et de rotation. Utilisez la clé Allen pour ajuster la tension des bras selon vos besoins (optionnel).

Comment gérer les câbles avec ce support ?

Le support intègre des passages de câbles. Suivez les étapes de la section Gérez les câbles pour les faire passer discrètement derrière le téléviseur.

Que faire si une pièce est manquante ou défectueuse ?

Contactez Kanto directement (coordonnées dans la notice) pour obtenir des pièces de remplacement sous garantie. Conservez votre facture originale.

Combien de temps dure la garantie ?

La garantie limitée est de 5 ans à compter de la date d'envoi pour l'acheteur initial. Elle couvre les défauts matériels.

Puis-je installer le support seul ?

Il est recommandé de se faire aider par une seconde personne, surtout pour soulever et accrocher le téléviseur. Suivez attentivement les instructions de sécurité.

MODE D'EMPLOI PDX700G Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 150 lb (68 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Regarder la video d'installation en ligne à:

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Remove Covers Retirez les couvercles Quite las cubiertas
5. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placa de pared
6. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor
7. Level TV Nivellez le téléviseur Nivelar el televisor
8. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
9. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-G Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 H-J Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 3 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

Utilisez n'importe quelle combinaison de trous et de fentes pour des motifs VESA plus petits.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

PRECAUCIÓN

Assurez vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Serrez les vis tire fond (N) jusqu'à ce quela plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire fond (N). Chaque vis tire fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

AVERTISSEMENT N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche, Si la cloison sèche est plus de 5/8" d'épaisseur, des tire fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

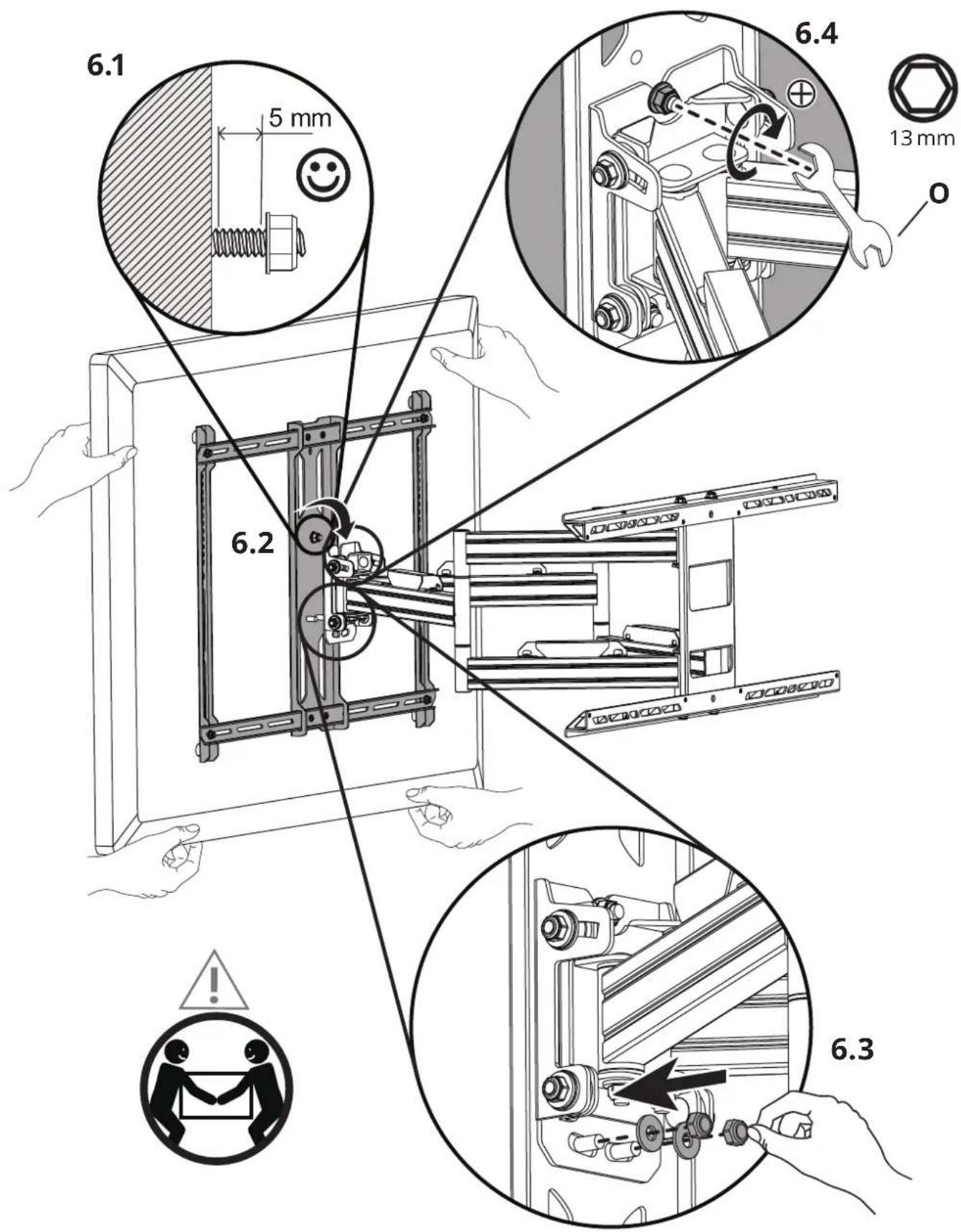

6. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

6.1 5 mm 6.2 6.4 13 mm 6.3

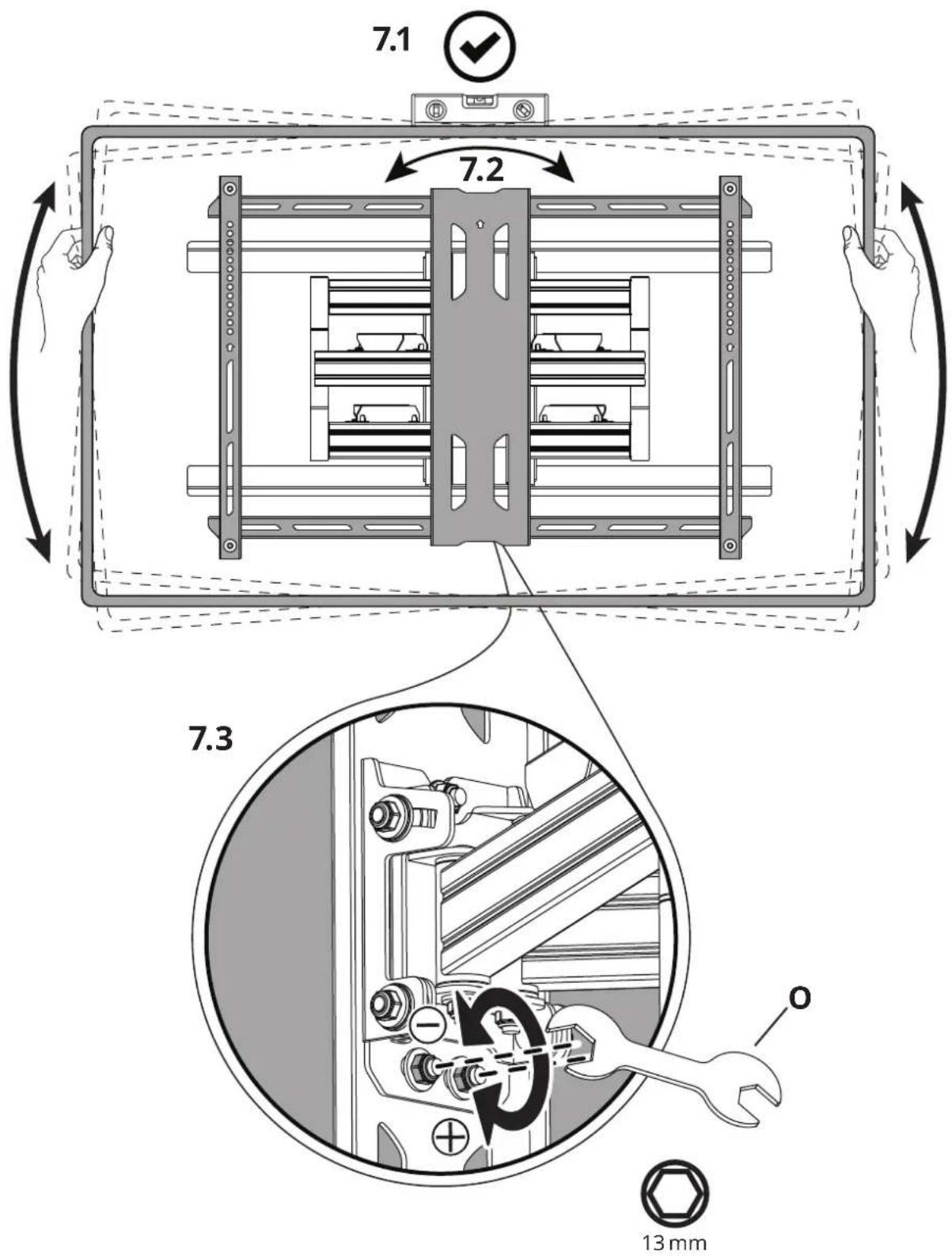

7. Level TV

Nivellez le téléviseur Nivelar el televisor

7.1 7.2 7.3 13 mm

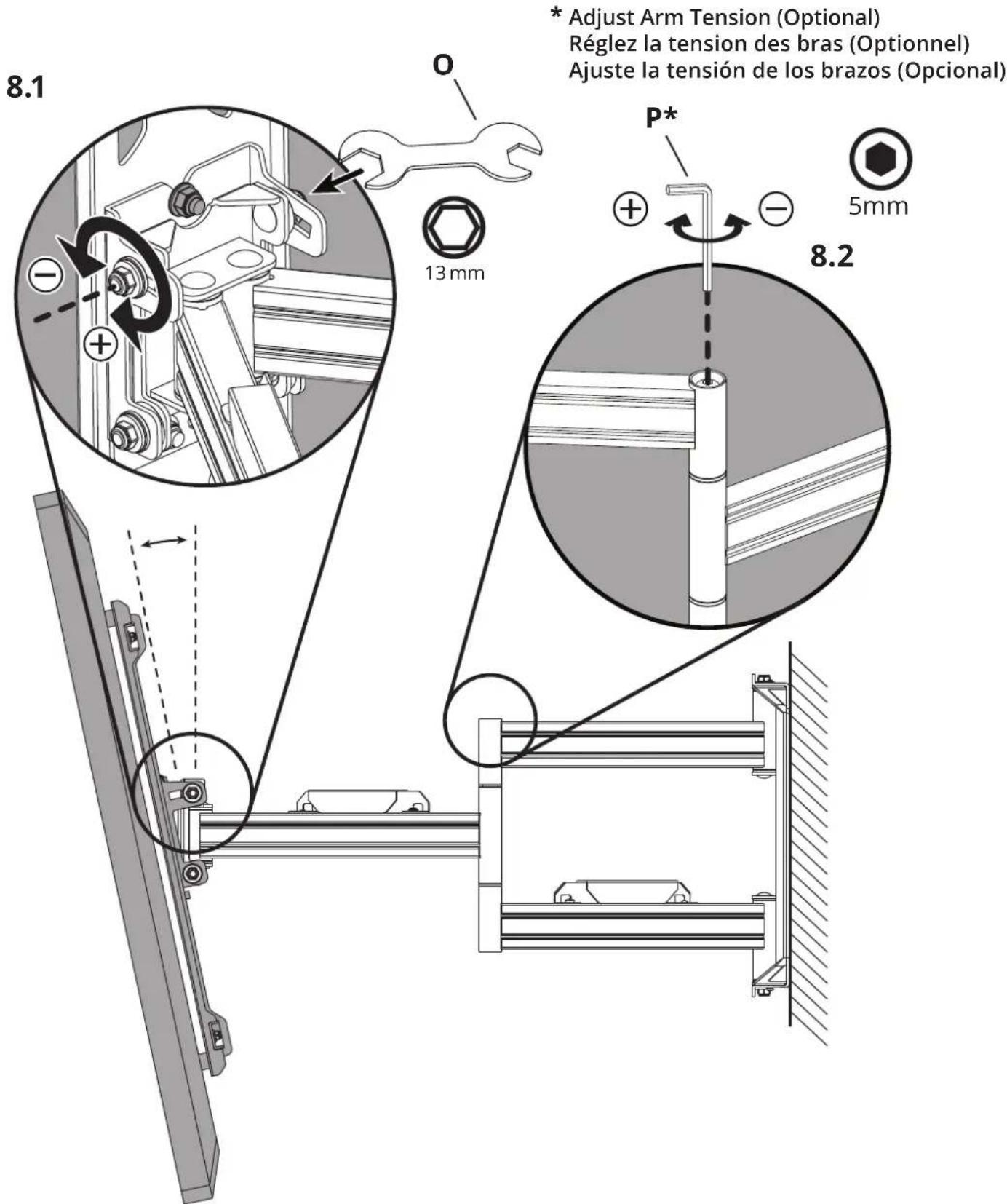

8. Finalize Adjustments Finalisez les ajustements Finalice los ajustes

8.1 O 13mm * Adjust Arm Tension (Optional) Réglez la tension des bras (Optionnel) Ajuste la tensión de los brazos (Opcional) P* 5mm 8.2

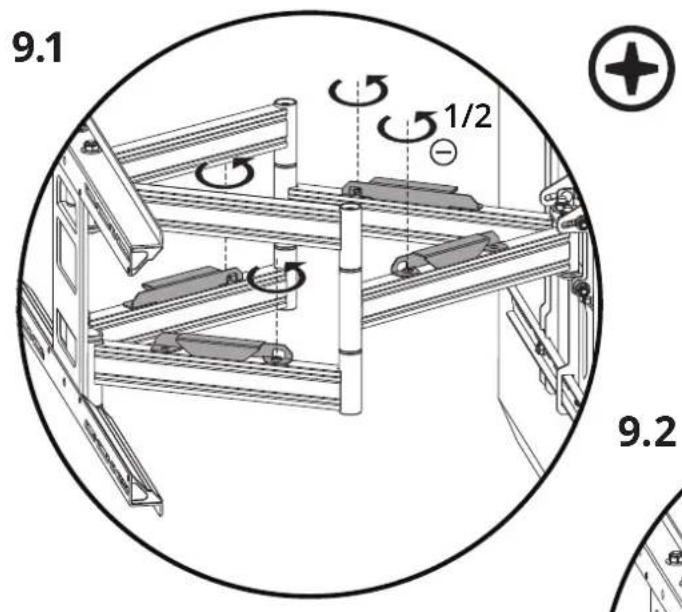

9. Manage Cables Gérez les câbles Organice los cables

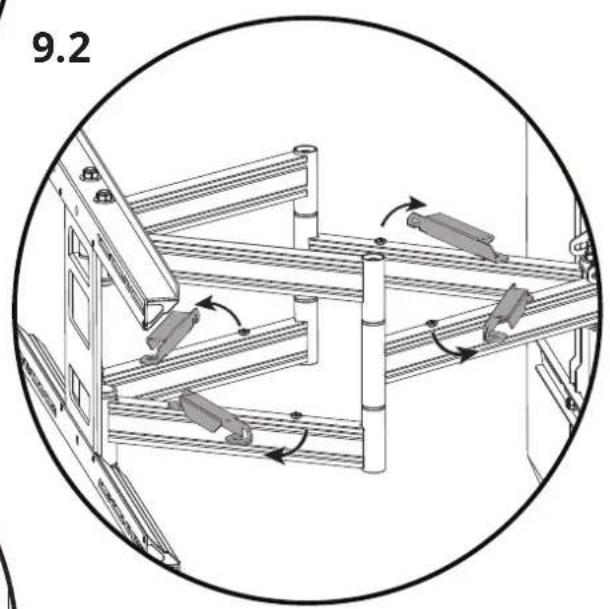

9.1 5 1/2 - 9.2

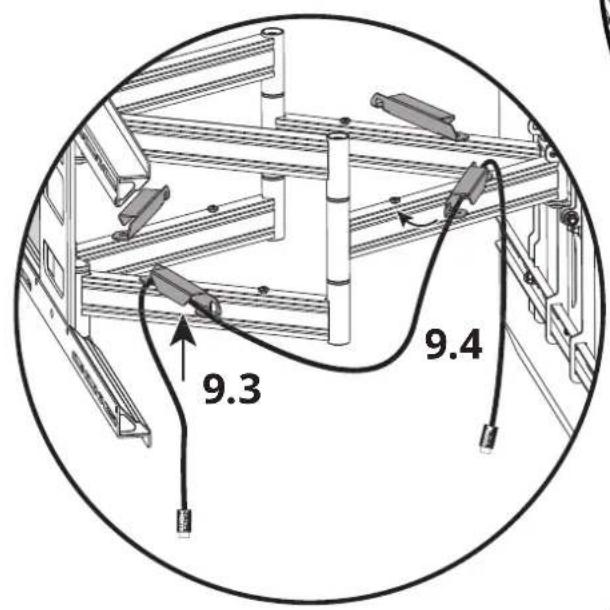

9.3 9.4

9.2

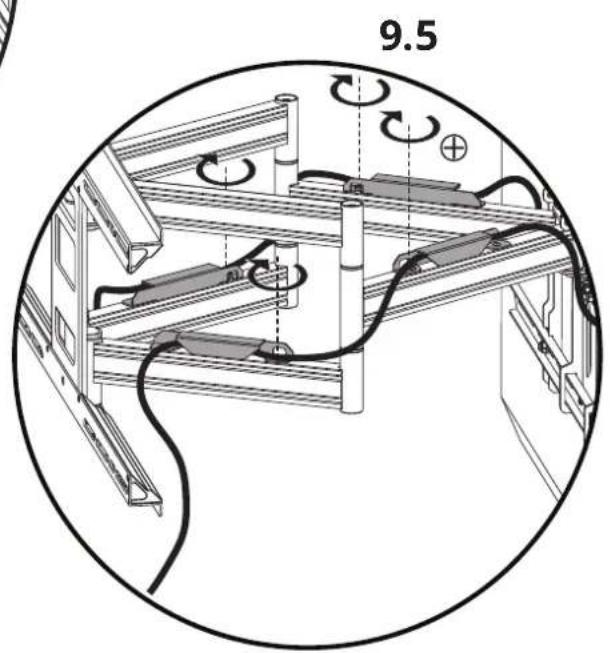

9.5

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut quelconque de l'équipement, même si l'éventualité de tels dommages a été prévenu. Cette garantie remplace toutes les autres garanties explicites ou implicites, y compris, sans limitation, toute garantie implicite, y compris toute garantie de qualité marchande et d'adéquation à un usage particulier, toutes expressément exclues
