PS200 - Support mural pour téléviseur Kanto - Notice d'utilisation et mode d'emploi gratuit

Marque	Kanto
Modèle	PS200
Type de produit	Support mural pour téléviseur
Charge maximale	88 lb (40 kg)
Matériau principal	Acier
Couleur	Noir
Norme VESA	Compatible avec la plupart des téléviseurs VESA (vis et entretoises incluses)
Type de mur supporté	Montants en bois, mur en béton ou brique (épaisseur min. 4 pouces)
Inclinaison / Rotation	Fixe (non inclinable, non rotatif)
Installation	Nécessite un détecteur de montants, une perceuse et des outils de base
Garantie	5 ans limitée (pièces et main-d'œuvre)
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Ne pas dépasser la charge max. Vérifier la capacité du mur. Utiliser uniquement sur des surfaces verticales.
Pièces détachées	Contacter Kanto pour les pièces de rechange
Réparabilité	Support non réparable par l'utilisateur. Contacter le SAV en cas de défaut.
Dimensions approx. de la plaque	Environ 50 x 20 cm (selon le modèle)
Poids du support	Environ 3 kg
Accessoires inclus	Vis, entretoises, équerres, plaque murale, couvercles, quincaillerie de montage

FOIRE AUX QUESTIONS - PS200 Kanto

Quel est le poids maximal supporté par le support PS200 ?

Le poids maximal supporté est de 88 lb (40 kg). Ne dépassez jamais cette limite pour éviter tout risque de chute ou de blessure.

Puis-je installer ce support sur un mur en placoplâtre (cloison sèche) ?

Non, le support doit être fixé sur des montants en bois ou un mur en béton/brique d'au moins 4 pouces d'épaisseur. Ne l'installez pas directement sur la cloison sèche sans renfort.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de montants, d'une perceuse, de forets adaptés (bois ou maçonnerie), d'un marteau, d'un niveau, et de clés. Consultez la notice pour la liste complète.

Comment choisir les bonnes vis pour fixer le support au téléviseur ?

Utilisez le guide de sélection des vis fourni : insérez les vis dans les trous arrière de votre téléviseur et choisissez la longueur qui affleure sans dépasser. Kanto fournit plusieurs tailles.

Que faire si mon téléviseur a des saillies ou une forme incurvée à l'arrière ?

Utilisez les entretoises en plastique fournies (deux épaisseurs) pour créer un espace et éviter que les vis n'endommagent le téléviseur. Vous pouvez empiler les entretoises si nécessaire.

Comment niveler le téléviseur après l'avoir accroché ?

Utilisez la fonction de nivellement intégrée : desserrez légèrement les vis de réglage, ajustez l'inclinaison, puis resserrez. Un niveau à bulle peut vous aider.

Comment gérer les câbles avec ce support ?

Le support dispose de passages pour câbles intégrés. Faites passer les câbles derrière la plaque murale pour un aspect propre et organisé.

Quelle est la garantie du support Kanto PS200 ?

Kanto offre une garantie limitée de 5 ans à l'acheteur initial, couvrant les défauts de matériau et de fabrication. Conservez votre facture pour toute réclamation.

Puis-je utiliser ce support pour un téléviseur incurvé ?

Oui, grâce aux entretoises ajustables, le support peut s'adapter aux téléviseurs incurvés. Suivez les instructions pour choisir les bonnes entretoises et vis.

Que faire si une pièce est manquante ou défectueuse ?

Contactez directement Kanto via les coordonnées fournies dans la notice. Mentionnez le numéro de modèle et décrivez le problème. Ne tentez pas d'utiliser des pièces non conformes.

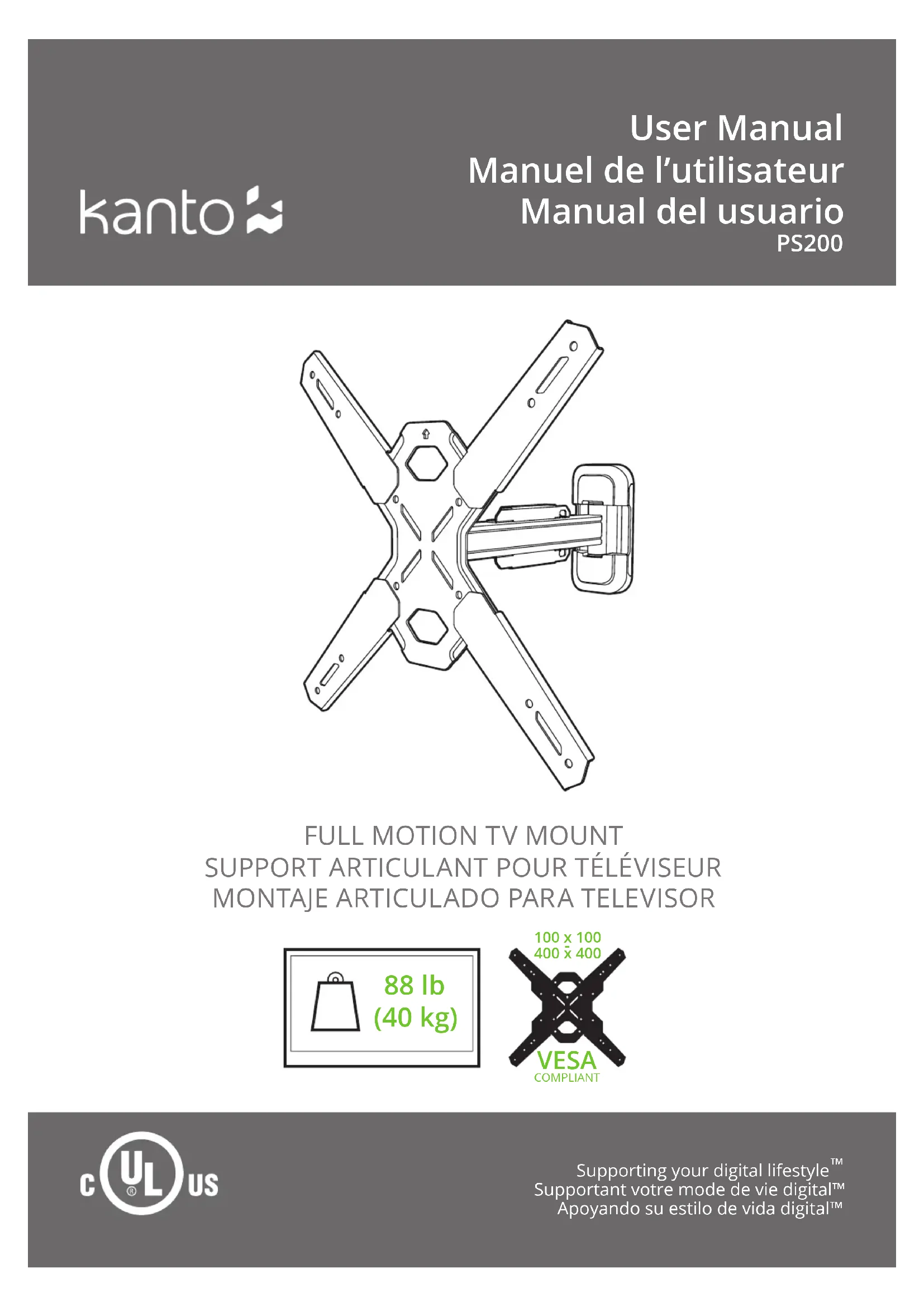

MODE D'EMPLOI PS200 Kanto

Merci d'avoir choisi Kanto

Lisez entièrement ces instructions avant le montage et l'installation. Si vous ne comprenez pas ces instructions, ou vous avez des doutes concernant la sécurité de l'installation, s'il vous plaît consulter un installateur qualifié. Assurez-vous qu'il n'y a pas de pièces défectueuses ou manquantes. N'utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages matériels ou des blessures causés par un montage incorrect, l'assemblage incorrecte, ou une manipulation ou utilisation incorrecte de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît contactez Kanto directement par une des méthodes ci-dessous.

ATTENTION

Le poids de chargement maximale est de 88 lb (40 kg). Ce système de fixation est destiné à être utilisé uniquement avec les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5 fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres fins que de monter une téléviseur VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d'acier ou des murs en blocs de béton. Consultez un installateur qualifié si vous n'êtes pas sûr du type de mur que vous pourriez avoir.

Regarder la video d'installation en ligne à:

Wood stud wall Mur de montant en bois Pared de vigas de madera

Stud Finder Détecteur de montant Detector de vigas

Wood Bit Forets à bois Broca para madera

Concrete wall Mur en béton Muro de concreto

Hammer Marteau Martillo

Masonry Bit Forets de maçonnerie Broca para mampostería

1. Select TV Screws and Spacers Choisissez les écrous et entretoises de téléviseur Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs Choisissez les entretoises pour téléviseurs irregulières Seleccione los espaciadores para televisores irregulares
3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor
4. Mount Wall Plate Assembly Montez l'ensemble de plaque murale Monte el ensamblaje de le placa de pared
5. Attach Wall Plate Covers Fixez les couvercles des plaques murales Coloque las cubiertas de la placa de pared
6. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor
7. Level TV Nivellez le téléviseur Nivelar el televisor
8. Finalize Adjustments Finalisez les ajustements Finalice los ajustes
9. Manage Cables Gérez les câbles Organice los cables

IMPORTANT!: Veuillez lisez ce document avant de procèder à assembler.

1.1 A-I Choisissez les vis

L'arrière de votre téléviseur possède 4 trous de vis en forme d'un carré ou d'un rectangle. Ce support s'attachera à votre téléviseur en utilisant ces trous. Kanto fournit plusieurs tailles et longueurs de vis. Ce guide vous aidera de choisir les bons vis pour votre téléviseur. Vous utiliserez seulement 4 des vis fournis pour attacher le téléviseur au support. Le restant des vis ne seront pas utilisés.

1.2 J-K Choisissez les entretoises

Des entretoises en plastique sont aussi fournies en 2 épaisseurs différents pour permettre l'utilisation de ce support avec des téléviseurs incurve, et des téléviseurs qui possèdent des trous de montage enfoncés, des saillies, ou des entrées qui rendent l'installation plus difficile. Les entretoises peuvent aussi être utilisées pour assurer que les vis n'entrent pas trop loin dans votre téléviseur et causent des dommages. C'est possible que vous n'aurez pas besoin des entretoises.

Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez peut-être utiliser des vis plus longues.

3. Attach TV Brackets Attachez les équerres de téléviseur Fije los soportes de televisor

WARNING / AVERTISSEMENT / PRECAUCIÓN

Ne posez pas la téléviseur sur son front. Utilisez un mur ou un support de téléviseur.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

N'utilisez pas les ancrages de béton dans la cloison seche ou les murs à montants de bois.

PRECAUCIÓN

Assurez vous que la surface porteuse supporte la limite de poids mentionnée dans les acertissements de précaution en bas de la page deux. Serrez les vis tire fond (O) jusqu'à ce quela plaque murale soit bien fixée contre le mur. Ne serrez pas excessivement les vis tire fond (O). Chaque vis tire fond doit être située au centre d'un montant en bois.

La hauteur du support varie selon la taille du téléviseur, la position de visualisation et de préférence personnelle.

Assurez-vous que le mur en béton ou en brique est d'au moins 4" d'épaisseur. Assurez-vous que l'ancre est complètement ras avec la surface du béton, même s'il y a une autre couche de matériel, comme la cloison sèche. Si la cloison sèche est plus de 5/8" d'épaisseur, des tire fonds personnalisés doivent être utilisés. La densité du béton doit être au moins à 2000 psi.

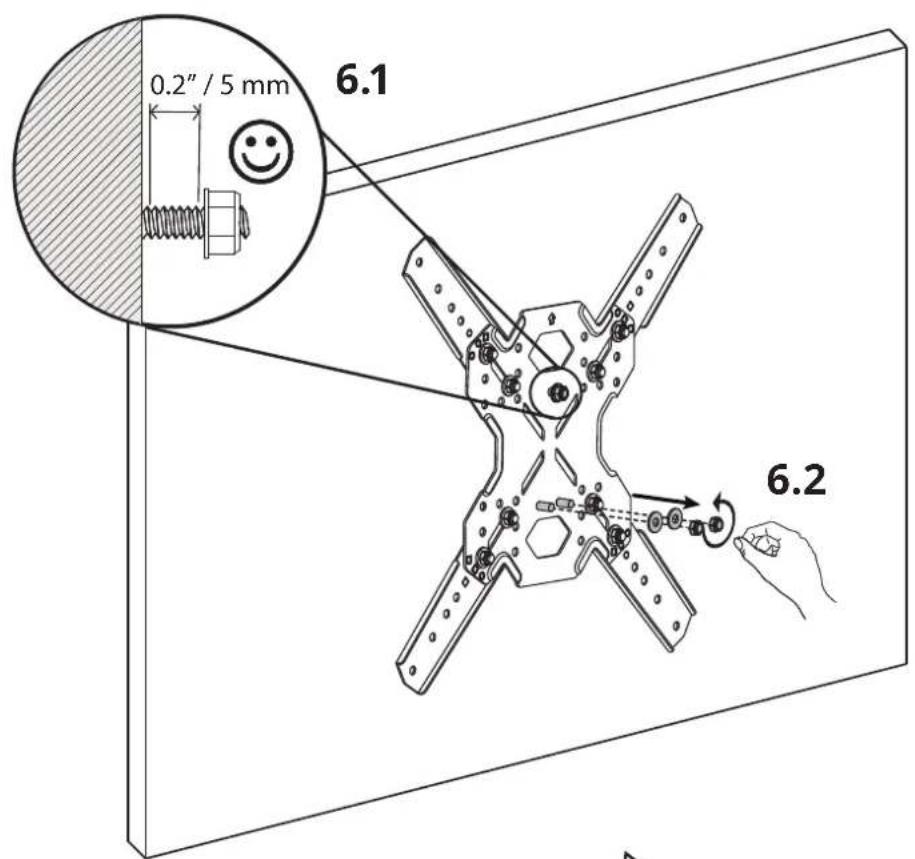

6. Hang and Secure TV Attachez et sécurisez le téléviseur Cuelgue y asegure el televisor

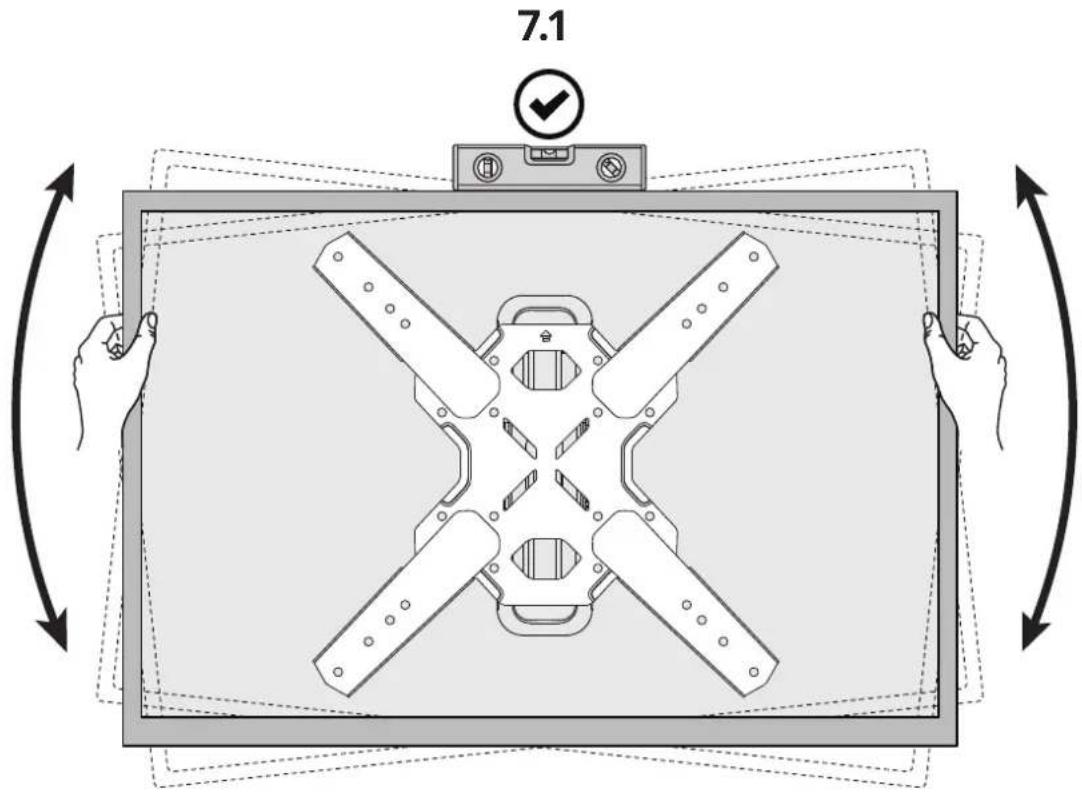

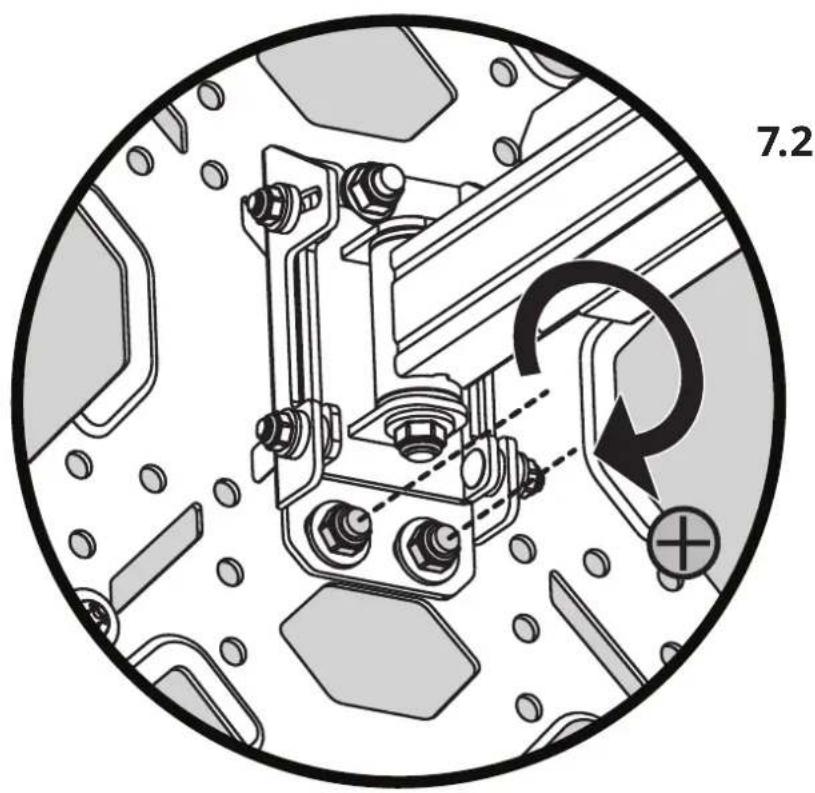

Nivellez le téléviseur Nivelar el televisor

Garantie limitée à l'acheteur initial

Kanto Living Inc. (Kanto) garantit l'ensemble des produits qu'il fabrique contre tout défaut matériel ou de main d'œuvre pendant toute la période de garantie limitée de 5 ans.

En cas de panne du matériel résultant de tels défauts et si Kanto en est informé avant 5 ans suivant la date d'envoi avec présentation de la facture originale délivrée par un revendeur agréé, Kanto s'engage, à sa discrétion, à fournir des pièces de remplacement ou à substituer le matériel, à condition que le système mécanique ou électrique du matériel en question n'ait été soumis à aucune modification et aucun abus. Toute pièce de remplacement ou tout appareil de substitution sera garanti pendant 90 jours à partir de la date d'envoi vers l'acheteur d'origine.

Les clients seront chargés d'obtenir un numéro d'autorisation de renvoi et de payer les frais de retour du produit à un entrepôt de Kanto ou un centre agréé. Si le matériel est couvert en vertu de la garantie énoncée précédemment, Kanto s'engage à fournir des pièces de remplacement ou substituer le matériel et à assumer les frais d'envoi vers le client. Veillez à conserver l'emballage d'origine afin d'éviter tout dommage au cours du transport. Il est également recommandé d'assurer votre colis.

Les renseignements du manuel ont été soigneusement contrôlés et sont considérés comme exacts. Kanto décline toutefois toute responsabilité pour toute erreur contenue dans le manuel. Kanto ne pourra en aucun cas être tenu responsable de tout dommage direct, indirect, spécial, accidentel ou consécutif résultant d'un défaut, même si l'éventualité de tels dommages a été prévenu. Cette garantie annule et remplace toute autre garantie expresse ou tacite, incluant sans limitations, toute garantie implicite ou relative à quelque valeur commerciale ou aptitude que ce soit, toutes expressément déclinées par la présente.
