Type de produit	Platine disque
Marque	Fenton
Modèle	RP168W
Alimentation	220-240 V AC, 50 Hz (adaptateur secteur 12 V DC inclus)
Vitesses de lecture	33 ⅓, 45, 78 tours/minute
Diamètres de disques supportés	7", 10", 12"
Connectivité sans fil	Bluetooth (réception, pas d'émission)
Connectivité filaire	Sortie ligne coaxiale (RCA), port USB (type B)
Haut-parleurs intégrés	Oui (2 haut-parleurs stéréo)
Fonction arrêt automatique	Oui, commutable (ON/OFF)
Accessoires inclus	Adaptateur 45 tours, cordon USB, bloc secteur, CD logiciel Audacity, cache de protection de cellule
Entretien	Nettoyer avec un chiffon sec
Sécurité	Ne pas ouvrir le boîtier, éviter l'humidité, utiliser uniquement des pièces d'origine
Dimensions (L x P x H)	Environ 420 x 360 x 120 mm
Poids	Environ 5 kg

FOIRE AUX QUESTIONS - RP168W Fenton

Comment brancher la platine Fenton RP168W ?

Branchez le bloc secteur fourni sur la prise DC IN (12 V) à l'arrière, puis sur une prise secteur 220-240 V. Allumez l'interrupteur Power à l'arrière. Pour l'écoute, vous pouvez utiliser les haut-parleurs intégrés ou relier la sortie ligne (RCA) à un amplificateur. Pour l'enregistrement, reliez le port USB à un ordinateur avec le câble fourni.

Comment écouter de la musique via Bluetooth ?

Placez le sélecteur de mode (9) sur BT. La LED devient bleue et clignote. Activez le Bluetooth sur votre appareil (téléphone, tablette) et recherchez 'Fenton recordplayer'. Sélectionnez-le pour appairer. La LED devient bleue fixe. Vous pouvez alors diffuser votre musique sur la platine. Notez que la platine ne peut pas envoyer l'audio vers un haut-parleur Bluetooth externe.

Le disque s'arrête avant la fin ou ne s'arrête pas à la fin, que faire ?

Utilisez l'interrupteur Autostop (4) sur le côté. Si le disque s'arrête trop tôt, mettez Autostop sur OFF. S'il ne s'arrête pas à la fin, mettez Autostop sur ON. Cette fonction est prévue pour les disques 33 tours ; certains disques peuvent nécessiter un réglage manuel.

Comment enregistrer un disque vinyle sur un ordinateur ?

Reliez la platine à l'ordinateur via le câble USB. Allumez la platine (mode Phono). Installez le logiciel Audacity (fourni sur CD ou téléchargeable sur audacity.sourceforge.net). Configurez Audacity : dans Préférences, choisissez l'entrée audio 'Stereo Mix' ou 'USB Audio Device'. Lancez l'enregistrement et placez le bras sur le disque.

Comment régler la vitesse de lecture ?

Utilisez le sélecteur (3) situé près du bras : positions 33, 45 ou 78 tours/minute selon votre disque. Pour un disque 45 tours, placez l'adaptateur 45 tours fourni sur le plateau avant de poser le disque.

Comment entretenir la platine ?

Nettoyez l'appareil avec un chiffon sec uniquement. N'utilisez pas de produits chimiques. Protégez la cellule avec le cache de protection quand vous n'utilisez pas la platine. Vérifiez régulièrement l'état du cordon secteur.

Puis-je utiliser la platine avec des enceintes externes ?

Oui, utilisez la sortie ligne (13) à l'arrière : c'est une sortie audio coaxiale niveau ligne (RCA). Branchez-la sur l'entrée auxiliaire de votre amplificateur ou enceintes actives. Ne la reliez pas à une entrée phono (risque de saturation).

Que faire si la platine ne s'allume pas ?

Vérifiez que le bloc secteur est correctement branché sur la prise DC IN et sur le secteur (220-240 V). Assurez-vous que l'interrupteur Power à l'arrière est sur ON. Testez avec une autre prise si possible. Si le problème persiste, contactez un technicien.

Comment transporter la platine en toute sécurité ?

Utilisez l'emballage d'origine. Avant le transport, verrouillez le bras (5) avec le clip de maintien, placez le cache de protection sur la cellule, et débranchez tous les câbles. Évitez les chocs et l'humidité.

La garantie est-elle maintenue si j'ouvre l'appareil ?

Non. N'ouvrez jamais le boîtier : vous perdriez toute garantie et risqueriez un choc électrique. Seul un technicien agréé peut effectuer des réparations. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI RP168W Fenton

Nous vous remercions d'avoir acheté un produit Fenton. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non-utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non-utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non-utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non-respect des consignes présentes dans cette notice. Fenton ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non-respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

DÉBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. Si l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

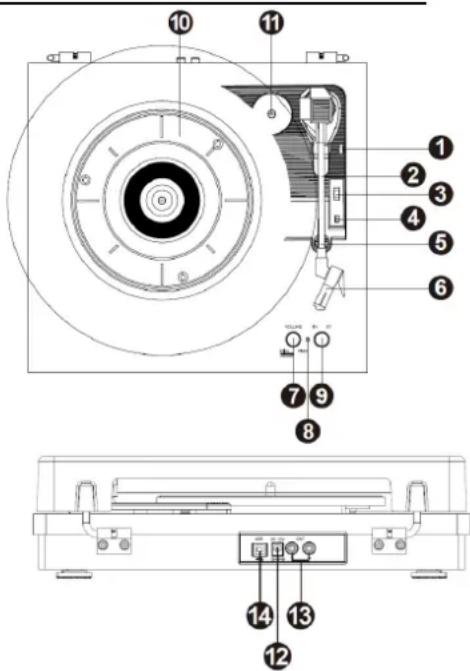

PRESENTATION

1. Levier du Bras

Le bras de lecture peut être levé ou abaissé en appuyant sur le levier.

2. Bras

3. Sélecteur 33/45/78 trs/mn

Pour régler la vitesse de la platine.

4. Interrupteur Autostop ON/OFF

Cet interrupteur active l'arrêt automatique ou le désactive. Lorsque l'arrêt automatique est activé, la plate-forme commence à tourner dès que le bras de lecture est placé sur le disque et s'arrête lorsqu'elle atteint la fin du disque. Certains disques vinyle s'arrêtent avant la fin ou ne s'arrêtent pas lorsque la fin est atteinte. Dans ce cas, réglez l'arrêt automatique sur OFF.

5. Verrouillage du Bras

Verrouillage du bras en cas de non-utilisation de la platine.

6. Cellule avec Aiguille

Lorsque vous n'utilisez pas la platine, nous vous recommandons de placer le cache de protection sur la cellule.

7. Réglage de Volume

Réglage de volume pour les enceintes.

8. LED de Power

9. Sélection Mode

Pour sélectionner le mode BT ou lecteur Phono.

10. Plateau

Placez votre disque sur le plateau.

11. 45RPM Adapteur

12. Prise DC IN

Reliez le bloc secteur 12 VDC.

13. Sortie Ligne

Le signal audio d'un disque lu est envoyé à cette sortie audio coaxiale niveau ligne. Elle ne doit pas être reliée à des appareils à niveau phono.

14. Port USB

Utilisez le cordon USB livré pour relier votre platine disque à votre ordinateur. Le port USB envoie l'audio de votre platine vers votre ordinateur.

1. Activez le mode (9) PH. Allumez ensuite l'interrupteur sur la face arrière de la platine disque. Le témoin devient rouge.

2. Placez un disque sur le plateau de la platine et sélectionnez la vitesse voulue en fonction du disque (33/45/78 tours/mn).

NOTE : pour lire un disque 45 tours, utilisez l'adaptateur 45 tours livré et situé dans le sac pour accessoires.

1. Retirez le cache de protection ; ouvrez le verrouillage ; mettez le levier vers l'arrière pour lever le bras et déplacez doucement le bras vers la position voulue au-dessus du disque. La platine commence à tourner lorsque le bras est avancé vers le disque. Abaissez le levier pour faire descendre lentement le bras à la position voulue sur le disque pour débuter la lecture.

NOTE: Si l'interrupteur ON/OFF d'arrêt automatique est sur ON, l'enregistrement s'arrêtera automatiquement une fois terminé. Si la commande d'arrêt automatique est désactivée (OFF), le disque ne s'arrête PAS

automatiquement lorsqu'il est terminé. La fonction AUTO STOP s'applique à la plupart des disques vinyles 33 tours/minute.

Cependant, pour un très petit nombre de disques vinyles, il s'arrêtera alors qu'il n'a pas encore atteint la fin (dans ce cas, mettez l'interrupteur AUTO STOP sur la position OFF et il continuera la lecture), ou il ne s'arrêtera pas alors qu'il a atteint la fin lorsque la fonction AUTO STOP est activée.

1. Tournez le bouton de réglage de volume pour régler le volume.

CONNECTER APPAREIL BT

1. Activez le mode BT (9). La LED témoin devient bleue et clignote.
2. Activez la fonction BT de votre téléphone mobile, tablette ou autre appareil BT et recherchez la platine disque via son nom Fenton recordplayer.
3. Une fois l'appairage et la connexion effectués, le témoin LED devient bleu et ne clignote plus ; vous pouvez alors lire votre musique depuis votre appareil BT.
4. Réglez le volume avec le réglage de volume.

Remarque: Cet appareil ne dispose pas d'un émetteur BT, ce qui signifie qu'il n'est pas possible d'envoyer de l'audio par BT à un haut-parleur BT, par exemple.

Lorsque l'appareil est utilisé comme enceinte BT, toutes les autres fonctions de lecture ne peuvent pas être utilisées en même temps.

BRANCHEMENT AVEC UN ORDINATEUR

Le logiciel inclut est une application tierce, Fenton ne peut gérer les questions ou problèmes quant au logiciel.

1. Allumez l'ordinateur.
2. Mettez l'interrupteur secteur sur la face arrière de la platine disque sur la position "ON".
3. L'ordinateur installe les drivers.
4. Une fois les drivers installés, vous devez installer le logiciel Audacity.

Utilisateurs Windows : insérez le CD ou téléchargez la dernière version sur http://audacity.sourceforge.net.

Utilisateurs MAC: téléchargez la dernière version sur http://audacity.sourceforge.net

Pour installer le software (PC)

1. Reliez la platine disque au secteur et reliez le port USB de la platine au port USB de l'ordinateur.
2. Allumez la platine disque avec l'interrupteur Power.
3. Le système Windows détecte un nouvel appareil et indique qu'il est disponible pour l'utilisation.
4. Insérez le CD livré avec la platine disque.
5. Ouvrez le dossier pour installer le logiciel Audacity. Une fois ce dernier installé, lancez le programme Audacity.

Pour installer le software (MAC)

1) Insérez le CD livré.
2) Ouvrez l'icône du CD sur le bureau.
3) Déplacez le dossier d'installation pour Audacity sur votre disque dur. Nous vous recommandons de déplacer le dossier votre dossier "Applications".
4) Une fenêtre s'ouvre montrant la copie des fichiers.
5) Ejectez le CD.
6) Ouvrez "Audacity" à partir de l'endroit où vous l'avez placez sur votre disque dur.

CONFIGURATION LOGICIEL

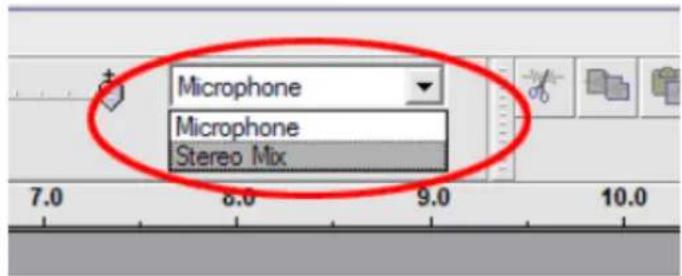

1. Cliquez Microphone dans la menu déroulant et sélectionnez "Stereo Mix".

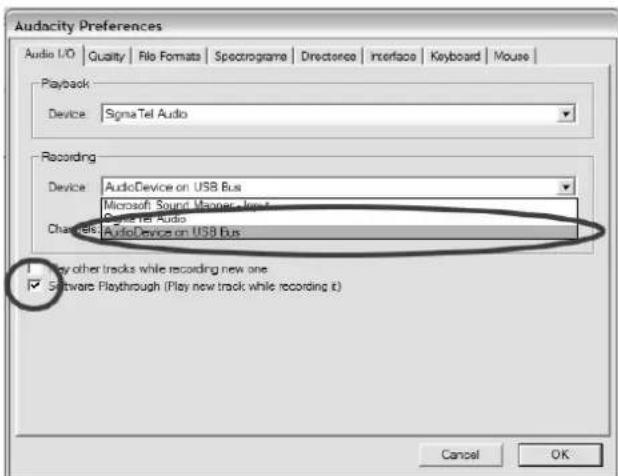

1. Sélectionnez le menu "Edit" puis "Preferences"

Sélectionnez l'appareil audio sous "AudioDevice on UBS Bus" dans le menu "Recording" et cochez la case "Software Playthrough" pour écouter l'audio pendant l'enregistrement.

1. Une fois les réglages précédents terminés, vous pouvez commencer à enregistrer. Si vous avez toujours des difficultés à trouver la platine disque USB, essayez de vérifier les réglages du système ou sur le panneau de commande, vérifiez les réglages entrée audio depuis le panneau de gestion audio.

Note: Le logiciel Audacity n'est qu'une référence. Pour plus d'information ou pour obtenir la dernière version du logiciel, allez sur le site : http://www.audacity.com.
