Producttype	Draaitafel
Merk	Fenton
Model	RP168W
Voeding	220-240 V AC, 50 Hz (netvoedingsadapter 12 V DC inbegrepen)
Afspeelsnelheden	33 ⅓, 45, 78 toeren/minuut
Ondersteunde plaatdiameters	7", 10", 12"
Draadloze connectiviteit	Bluetooth (ontvangst, geen uitzending)
Bedrade connectiviteit	Coaxiale lijnuitgang (RCA), USB-poort (type B)
Ingebouwde luidsprekers	Ja (2 stereoluidsprekers)
Automatische stopfunctie	Ja, schakelbaar (AAN/UIT)
Inbegrepen accessoires	45-toerenadapter, USB-kabel, netvoedingsadapter, cd met Audacity-software, beschermkap voor element
Onderhoud	Reinigen met een droge doek
Veiligheid	Niet de behuizing openen, vocht vermijden, alleen originele onderdelen gebruiken
Afmetingen (L x B x H)	Ongeveer 420 x 360 x 120 mm
Gewicht	Ongeveer 5 kg

Veelgestelde vragen - RP168W Fenton

Hoe sluit ik de Fenton RP168W draaitafel aan?

Sluit de meegeleverde netvoedingsadapter aan op de DC IN-aansluiting (12 V) aan de achterkant en vervolgens op een stopcontact van 220-240 V. Zet de netschakelaar aan de achterkant op AAN. Voor het luisteren kunt u de ingebouwde luidsprekers gebruiken of de lijnuitgang (RCA) aansluiten op een versterker. Voor opname sluit u de USB-poort met de meegeleverde kabel aan op een computer.

Hoe luister ik naar muziek via Bluetooth?

Zet de modusschakelaar (9) op BT. De LED wordt blauw en knippert. Schakel Bluetooth in op uw apparaat (telefoon, tablet) en zoek naar 'Fenton recordplayer'. Selecteer deze om te koppelen. De LED wordt continu blauw. U kunt dan uw muziek naar de draaitafel streamen. Let op: de draaitafel kan geen audio naar een externe Bluetooth-luidspreker sturen.

De plaat stopt voor het einde of stopt niet aan het einde, wat te doen?

Gebruik de Autostop-schakelaar (4) aan de zijkant. Als de plaat te vroeg stopt, zet Autostop op UIT. Als hij niet aan het einde stopt, zet Autostop op AAN. Deze functie is bedoeld voor 33-toerenplaten; sommige platen kunnen handmatige aanpassing vereisen.

Hoe neem ik een vinylplaat op op een computer?

Sluit de draaitafel met de USB-kabel aan op de computer. Schakel de draaitafel in (Phono-modus). Installeer de Audacity-software (meegeleverd op cd of te downloaden van audacity.sourceforge.net). Configureer Audacity: ga naar Voorkeuren en kies als audio-ingang 'Stereo Mix' of 'USB Audio Device'. Start de opname en plaats de arm op de plaat.

Hoe stel ik de afspeelsnelheid in?

Gebruik de schakelaar (3) naast de arm: standen 33, 45 of 78 toeren/minuut, afhankelijk van uw plaat. Voor een 45-toerenplaat plaatst u de meegeleverde 45-toerenadapter op de draaitafel voordat u de plaat neerlegt.

Hoe onderhoud ik de draaitafel?

Reinig het apparaat alleen met een droge doek. Gebruik geen chemicaliën. Bescherm het element met de beschermkap wanneer u de draaitafel niet gebruikt. Controleer regelmatig de staat van het netsnoer.

Kan ik de draaitafel gebruiken met externe luidsprekers?

Ja, gebruik de lijnuitgang (13) aan de achterkant: dit is een coaxiale lijnniveau-uitgang (RCA). Sluit deze aan op de hulpingang van uw versterker of actieve luidsprekers. Sluit deze niet aan op een phono-ingang (risico op verzadiging).

Wat te doen als de draaitafel niet aangaat?

Controleer of de netvoedingsadapter correct is aangesloten op de DC IN-aansluiting en op het stopcontact (220-240 V). Zorg ervoor dat de netschakelaar aan de achterkant op AAN staat. Test indien mogelijk op een ander stopcontact. Als het probleem aanhoudt, neem dan contact op met een technicus.

Hoe vervoer ik de draaitafel veilig?

Gebruik de originele verpakking. Vergrendel voor het transport de arm (5) met de bevestigingsclip, plaats de beschermkap op het element en trek alle kabels los. Vermijd schokken en vocht.

Blijft de garantie behouden als ik het apparaat open?

Nee. Open nooit de behuizing: u verliest alle garantie en loopt risico op elektrische schokken. Alleen een erkende technicus mag reparaties uitvoeren. Gebruik uitsluitend originele onderdelen.

GEBRUIKSAANWIJZING RP168W Fenton

Hartelijk dank voor de aanschaf van dit Fenton product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controlleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Fenton geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

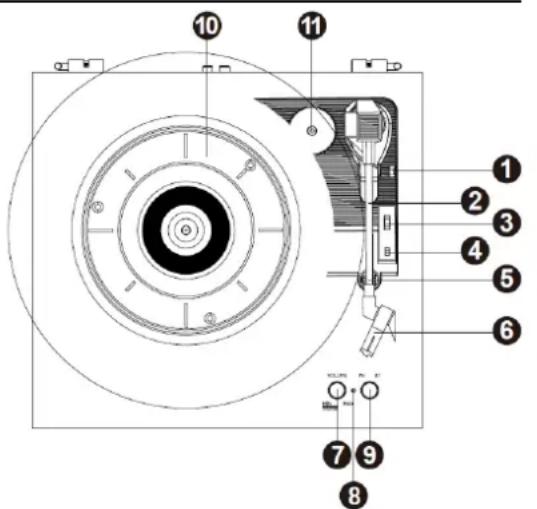

BEDIENINGSELEMENTEN

1. Toonarmhendel

De vaste toonarm kan worden opgetild en neergelaten door de hendel.

2. Toonarm

3. 33/45/78 RPM Schakelaar

Met deze schakelaar regelt u het toerental van de platenspeler.

4. Autostop Schakelaar AAN/UIT

Met deze schakelaar schakelt u automatisch stoppen aan of uit. Als de automatische stop is ingeschakeld, zal het plateau beginnen te draaien zodra de toonarm wordt geplaatst over de plaat en stopt met draaien wanneer de het einde van langspeelplaat heeft bereikt. Sommige vinylplaten stoppen voor het einde OF stoppen niet wanneer het einde is bereikt. Zet in dit geval Auto-stop op UIT, de plaat zal dan NIET automatisch stoppen wanneer deze afgelopen is.

5. Toonarmklem

Deze klem biedt de mogelijkheid om de toonarm vast te zetten wanneer de platenspeler niet in gebruik is.

6. Cartridge

Wanneer de platenspeler niet wordt gebruikt, raden wij u aan de meegeleverde beschermingskap te plaatsen.

7. Volumeregelaar

Aanpassen van geluidsniveau luidsprekers.

8. LED Indicator

9. Modus

Selecteer BT of Phono afspeelfunctie.

10. Plateau

Plaatst hier u uw langspeelplaat.

11. 45RPM Adapter

Met behulp van deze adapter kunt u 45RPM platen afspelen.

12. DC Stroomingang

Aansluiting voor de 12Volt/DC voedingsadapter.

13. Lijnuitgang

Het geluidsignaal van langspeelplaat wordt verzonden naar deze lijnuitgang. Sluit dit signaal aan op lijn-ingang van bijvoorbeeld een versterker.

14. USB-ingang

Gebruik de meegeleverde USB-kabel om uw platenspeler aan te sluiten op uw computer. De USB-verbinding zal het audiosignaal van de platenspeler naar uw computer overbrengen.

1. Zet de functieschakelaar (9) in de PH stand. Vervolgens kunt u door middel van de aan/uit-schakelaar aan de achterzijde de platenspeler inschakelen. De LED-indicator zal rood oplichten.

2. Plaats een langspeelplaat op het plateau van de platenspeler en selecteer het toerental (33/45/78RPM) afhankelijk van type langspeelplaat.

OPMERKING: Als u een 45RPM langspeelplaat wilt afspelen, gebruik dan de meegeleverde 45RPM-adapter die als accessoire is meegeleverd.

1. Verwijder de witte beschermingskap door deze naar voren te schuiven. Open de toonarmklem en plaats de toonarm voorzichtig op de juiste positie van langspeelplaat, de platenspeler zal starten met muziek afspelen.

OPMERKING: Als de Auto Stop functie is ingeschakeld, zal de platenspeler automatisch stoppen bij einde muziek. Als Auto Stop is uitgeschakeld, wordt de platenspeler niet automatisch gestopt en zal het plateau doordraaien.

De AUTO STOP functie is te gebruiken met de meeste 33RPM vinylplaten. Sommige vinylplaten zullen echter stoppen wanneer het einde van de plaat nog niet bereikt is (in dit geval zet u de AUTO STOP schakelaar op OFF, zodat het afspelen gewoon door zal gaan), of zal het draaien van het plateau niet stoppen wanneer het einde van de plaat bereikt is.

1. Stel de volumeregelaar in op gewenste geluidsniveau.

VERBINDEN MET BT-APPARAAT

1. Zet de functieschakelaar (9) in de BT-stand. De led indicator zal blauw knipperend oplichten.
2. Schakel de BT-functie in van uw mobiele telefoon, tablet of ander BT-apparaat aan en zoek de platenspeler met de naam Fenton recordplayer.
3. Nadat de apparaten onderling zijn verbonden, licht de LED-indicator continu blauw op en kunt u uw muziek afspelen vanaf uw BT-apparaat.
4. Stel de volumeregelaar in op gewenste geluidsniveau.

Opmerking: Dit apparaat heeft geen BT zender, dit betekent dat het niet mogelijk is om geluid via BT naar bijvoorbeeld een BT luidspreker te sturen

BT

Wanneer het apparaat als BT-luidspreker wordt gebruikt, kunnen alle andere afspeelfuncties niet tegelijkertijd worden gebruikt.

VERBINDEN MET EEN COMPUTER

De bijgeleverde software is een applicatie van derden en Fenton handelt daarom geen vragen of problemen af die betrekking hebben op deze software.

1. Zet de computer aan
2. Sluit de platenspeler aan wanneer de computer is opgestart. De computer zal nu de besturingsprogramma's installeren.
3. Nadat de besturingsprogramma's geïnstalleerd zijn dient u de Audacity software te installeren.

Windows gebruikers; voer de CD in of download de nieuwste software via http://audacity.sourceforge.net

MAC gebruikers; download de nieuwste software via http://audacity.sourceforge.net

De software installeren (PC)

1. Sluit uw platenspeler aan op een voedingsbron en sluit de USB-poort van de platenspeler aan op de USB-poort van uw computer.
2. Schakel de platenspeler in.
3. Het Windows-systeem zal een nieuw apparaat detecteren en aangeven dat het beschikbaar is om te gebruiken.
4. Voer de CD in die is meegeleverd met uw USB-platenspeler.
5. Voer het bestand uit om de Audacity-software te installeren. Na de installatie, start het Audacity programma.

De software installeren (MAC)

1) Voer de meegeleverde CD in.
2) Open het CD-icoontje op het bureaublad.
3) Sleep de installatiefolder van Audacity naar uw harddrive. Wij raden u aan de folder naar uw "Applications" (applicaties/toepassingen) folder te slepen.
4) Er zal een venster verschijnen om aan te geven dat de bestanden worden gekopieerd.
5) Haal de CD uit de computer.
6) Open "Audacity" vanuit de folder waar u de software naar hebt gesleept op uw harddrive.

SOFTWARECONFIGURATIE

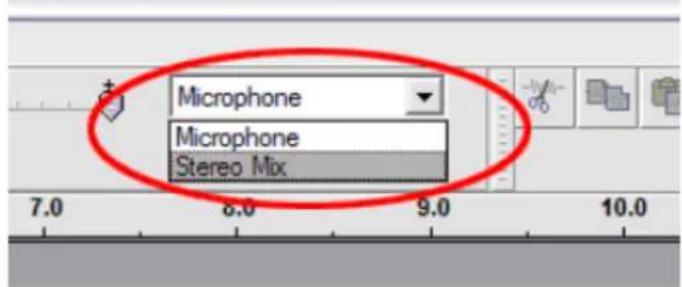

1. Klik op "Microphone" in het submenu en selecteer "Stereo Mix"

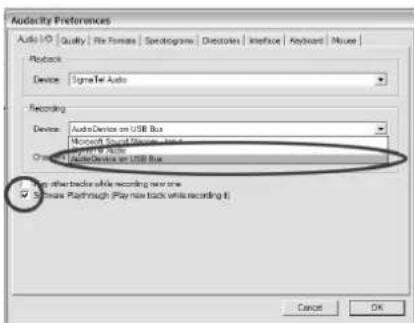

1. Selecteer het menu "Edit" (bewerken) en vervolgens "Preferences".

Selecteer het USB-audioapparaat onder de selectie "Recording" zoals afgebeeld. Selecteer "Software Playthrough" om tijdens de opname audio te horen.

1. Nadat de bovenstaande instellingen zijn voltooid, bent u klaar voor de opname. Indien u problemen ondervindt, probeer dan uw systeeminstellingen te controleren of de audio-ingangsinstellingen via het geluidspaneel aan te passen.

Opmerking: De meegeleverde Audacity software dient slechts ter referentie. Voor meer infromatie en actuele updates zie http://www.audacity.com.
