Produkttyp	Plattenspieler
Marke	Fenton
Modell	RP168W
Stromversorgung	220-240 V AC, 50 Hz (Netzteil 12 V DC enthalten)
Abspielgeschwindigkeiten	33 ⅓, 45, 78 U/min
Unterstützte Schalldurchmesser	7", 10", 12"
Drahtlose Konnektivität	Bluetooth (Empfang, keine Sendung)
Kabelgebundene Konnektivität	Koaxialer Line-Ausgang (RCA), USB-Anschluss (Typ B)
Integrierte Lautsprecher	Ja (2 Stereolautsprecher)
Automatische Stoppfunktion	Ja, schaltbar (ON/OFF)
Enthaltenes Zubehör	45-U/min-Adapter, USB-Kabel, Netzteil, Audacity-Software-CD, Schutzabdeckung für Tonabnehmer
Reinigung	Mit einem trockenen Tuch reinigen
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, nur Originalteile verwenden
Abmessungen (B x T x H)	Ca. 420 x 360 x 120 mm
Gewicht	Ca. 5 kg

Häufig gestellte Fragen - RP168W Fenton

Wie schließe ich den Fenton RP168W Plattenspieler an?

Schließen Sie das mitgelieferte Netzteil an den DC IN-Anschluss (12 V) auf der Rückseite an und dann an eine 220-240 V Steckdose. Schalten Sie den Power-Schalter auf der Rückseite ein. Zum Hören können Sie die integrierten Lautsprecher verwenden oder den Line-Ausgang (RCA) an einen Verstärker anschließen. Für die Aufnahme verbinden Sie den USB-Anschluss mit einem Computer über das mitgelieferte Kabel.

Wie höre ich Musik über Bluetooth?

Stellen Sie den Modusschalter (9) auf BT. Die LED leuchtet blau und blinkt. Aktivieren Sie Bluetooth auf Ihrem Gerät (Handy, Tablet) und suchen Sie nach 'Fenton recordplayer'. Wählen Sie es zum Koppeln aus. Die LED leuchtet dauerhaft blau. Sie können dann Ihre Musik auf dem Plattenspieler abspielen. Beachten Sie, dass der Plattenspieler kein Audio an einen externen Bluetooth-Lautsprecher senden kann.

Die Schallplatte stoppt vor dem Ende oder stoppt nicht am Ende, was tun?

Verwenden Sie den Schalter Autostop (4) an der Seite. Wenn die Platte zu früh stoppt, stellen Sie Autostop auf OFF. Wenn sie am Ende nicht stoppt, stellen Sie Autostop auf ON. Diese Funktion ist für 33-U/min-Platten vorgesehen; manche Platten erfordern möglicherweise eine manuelle Einstellung.

Wie nehme ich eine Schallplatte auf einem Computer auf?

Verbinden Sie den Plattenspieler über das USB-Kabel mit dem Computer. Schalten Sie den Plattenspieler ein (Phono-Modus). Installieren Sie die Software Audacity (auf CD beigelegt oder herunterladbar von audacity.sourceforge.net). Konfigurieren Sie Audacity: Wählen Sie unter Einstellungen den Audioeingang 'Stereo Mix' oder 'USB Audio Device'. Starten Sie die Aufnahme und setzen Sie den Tonarm auf die Platte.

Wie stelle ich die Abspielgeschwindigkeit ein?

Verwenden Sie den Wahlschalter (3) in der Nähe des Tonarms: Positionen 33, 45 oder 78 U/min je nach Ihrer Platte. Bei einer 45-U/min-Platte legen Sie den mitgelieferten 45-U/min-Adapter auf den Teller, bevor Sie die Platte auflegen.

Wie pflege ich den Plattenspieler?

Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine Chemikalien. Schützen Sie den Tonabnehmer mit der Schutzabdeckung, wenn Sie den Plattenspieler nicht benutzen. Überprüfen Sie regelmäßig den Zustand des Netzkabels.

Kann ich den Plattenspieler mit externen Lautsprechern verwenden?

Ja, verwenden Sie den Line-Ausgang (13) auf der Rückseite: Es ist ein koaxialer Line-Pegel-Audioausgang (RCA). Schließen Sie ihn an den Aux-Eingang Ihres Verstärkers oder aktiven Lautsprechers an. Schließen Sie ihn nicht an einen Phono-Eingang an (Übersteuerungsgefahr).

Was tun, wenn der Plattenspieler nicht einschaltet?

Überprüfen Sie, ob das Netzteil richtig an den DC IN-Anschluss und an das Stromnetz (220-240 V) angeschlossen ist. Stellen Sie sicher, dass der Power-Schalter auf der Rückseite auf ON steht. Testen Sie ggf. eine andere Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie transportiere ich den Plattenspieler sicher?

Verwenden Sie die Originalverpackung. Verriegeln Sie vor dem Transport den Tonarm (5) mit der Halteklammer, setzen Sie die Schutzabdeckung auf den Tonabnehmer und trennen Sie alle Kabel. Vermeiden Sie Stöße und Feuchtigkeit.

Bleibt die Garantie erhalten, wenn ich das Gerät öffne?

Nein. Öffnen Sie niemals das Gehäuse: Sie verlieren die Garantie und riskieren einen Stromschlag. Nur ein autorisierter Techniker darf Reparaturen durchführen. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG RP168W Fenton

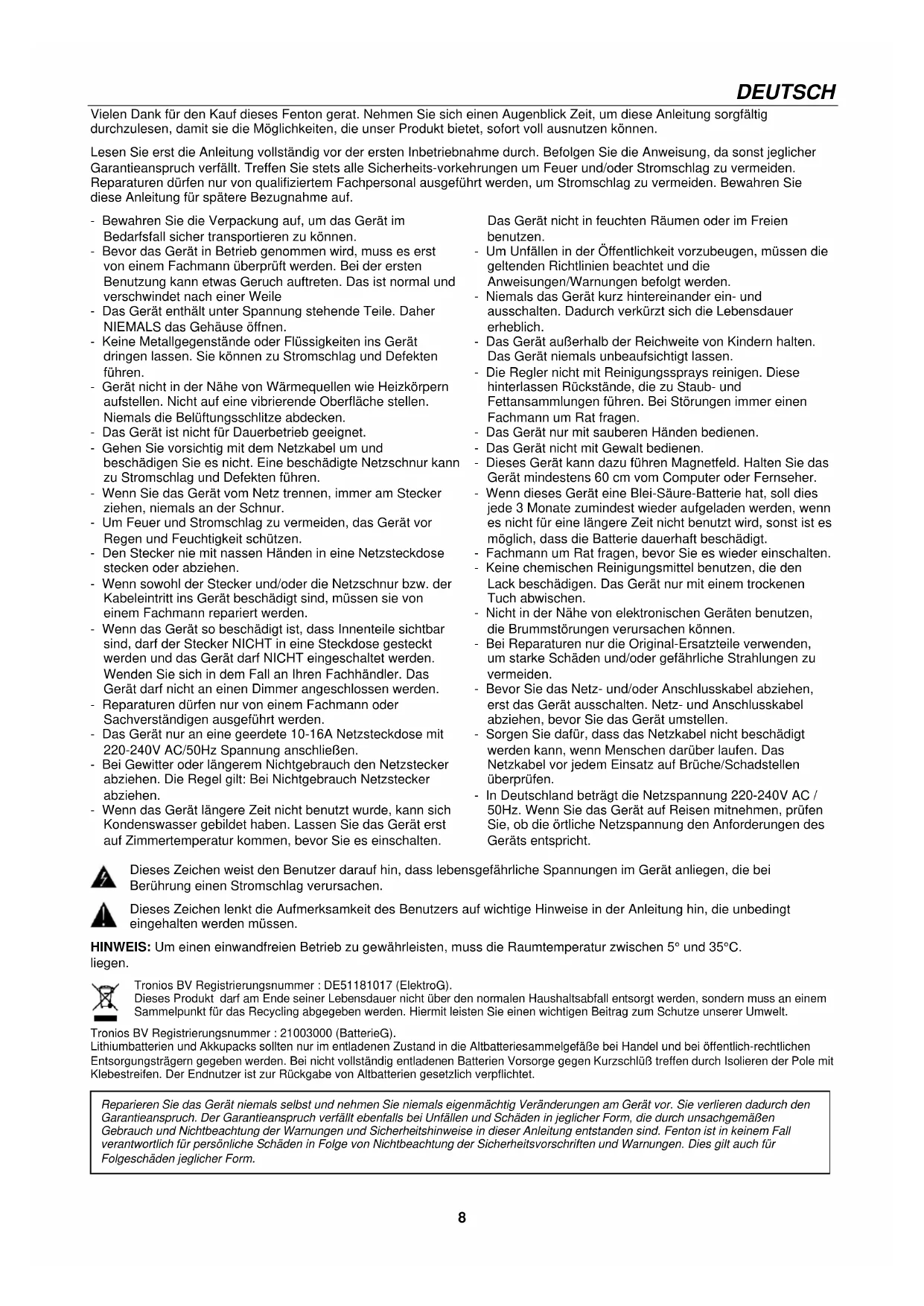

Vielen Dank für den Kauf dieses Fenton gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

- Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.

- Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.

- Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.

- Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.

- Das Gerät nur mit sauberen Händen bedienen.

- Das Gerät nicht mit Gewalt bedienen.

- Dieses Gerät kann dazu führen Magnetfeld. Halten Sie das Gerät mindestens 60 cm vom Computer oder Fernseher.

- Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.

- Fachmann um Rat fragen, bevor Sie es wieder einschalten.

- Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.

- Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.

- Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.

- Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.

- Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.

- In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG).

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Fenton ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

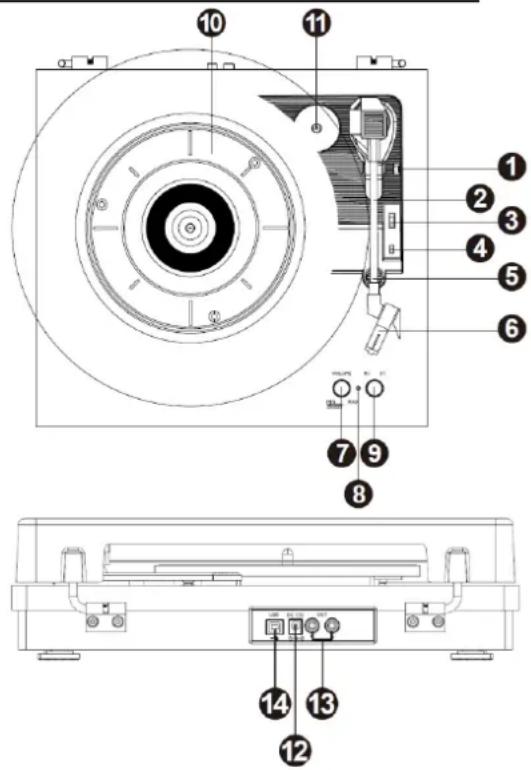

BEDIENELEMENTEN

1. Tonarm-Hebel

Der feste Tonarm kann durch den Hebel angehoben und abgesenkt wird.

2. Tonarm

3. Drehzahl-Schalter 33/45/78 rpm

Schalter steuern die Geschwindigkeit des Plattenspielers.

4. Auto-Stopp-Schalter

Wenn der automatische Stopp aktiviert ist, beginnt sich die Plattform zu drehen, sobald der Tonarm über die Aufnahme gelegt wird und stoppt die Drehung, wenn sie das Ende der Aufnahme erreicht hat. Einige Vinylplatten stoppen vor dem Ende. Stellen Sie in diesem Fall Autostopp auf OFF.

5. Tonarm-Klammer

Diese speziell entwickelte Klammer sichert den Tonarm in Ruhe oder, wenn sie nicht im Gebrauch ist.

6. Nadelhalter

Wenn der Plattenspieler nicht in Gebrauch ist, wird empfohlen die abnehmbare Schutzabdeckung auf die Nadel zu setzen.

7. Lautstärkeregler

Einstellen lautstärkte von Lautsprecher.

8. LED-Anzeige

9. Modus

Wählen Sie BT oder Phono Wiedergabemodus.

10. Plattenteller

Platzieren Sie eine Schallplatte auf dem Plattenteller.

11. 45RPM Adapter

12. DC IN Eingang

Anschluss für 12V / DC-Netzteil.

13. Line-Ausgang

Das Tonsignal von Schallplatte wird nach dem Line-Ausgang gesendet. Verbinden dieses mit Signaleingang an von beispielsweise ein Mischpult oder Verstärker.

14. USB-Anschluss

Schließen Sie das Gerät mit dem mitgelieferten USB-Kabel am USB-Anschluss eines Computers. Von der USB-Anschluss wird das Audio-Signal von der Plattenspieler nach Ihrem Computer gesendet.

1. Stellen Sie die Funktionsschalter (9) in dem PH-Modus. Sie können dann mit Hilfe des Ein-/Aus-Schalter auf der Rückseite den Plattenspieler einschalten. Die LED-Anzeige leuchtet rot.
2. Platzieren Sie eine Schallplatte auf dem Plattenteller. Stellen Sie den RPM-Schalter in die gewünschte Position (33/45/78RPM) je nach Art Schallplatte.

HINWEIS: Um eine 45RPM Schallplatte zu spielen, verwenden Sie die mitgelieferten 45RPM Adapter.

1. Entfernen Sie die weiße Nadelschutzabdeckung, indem Sie vorsichtig an der Vorderseite des Geräts ziehen. Heben Sie den Tonarm leicht an und führen Sie ihn über die ersten Rillen der Schallplatte. Der Plattenspieler beginnt automatisch zu drehen.

Wenn der AUTO STOP ON/OFF-Schalter auf ON gestellt ist, wird die Aufnahme automatisch gestoppt, wenn sie beendet ist. Wenn der Schalter AUTO STOP auf OFF gestellt ist, stoppt die Schallplatte NICHT automatisch, wenn sie fertig ist.

Die AUTO STOP-Funktion gilt für die meisten 33-RPM-Schallplatten. Bei einigen wenigen Schallplatten stoppt sie jedoch, wenn sie das Ende noch nicht erreicht hat (in diesem Fall den AUTO STOP-Schalter auf OFF stellen und die Wiedergabe fortsetzen), oder sie stoppt nicht, wenn sie das Ende erreicht hat, wenn AUTO STOP auf ON steht.

1. Einstellen der Lautstärkeregler auf das gewünschte Lautstärkte.

VERBINDEN MIT BT-GERÄT

1. Stellen Sie die Funktionsschalter (9) in dem BT-Modus. Die LED-Anzeige blinkt blau.
2. Schalten Sie den BT-Funktion auf Ihrem Handy, Tablet oder anderen BT-Gerät und suchen Sie den Plattenspieler mit name Fenton recordplayer.
3. Nachdem die Geräte miteinander verbunden werden, die blaue LED-Anzeige leuchtet kontinuierlich und Sie können Ihre Musik von Ihrem BT-Gerät spielen.
4. Einstellen der Lautstärkeregler auf das gewünschte Volumen.

Zu beachten: Dieses Gerät verfügt nicht über einen BT-Sender, d. h. es ist nicht möglich, Ton über BT z.

B. an einen BT-Lautsprecher zu senden

Wenn das Gerät als BT-Lautsprecher verwendet wird, können alle anderen Wiedergabefunktionen nicht gleichzeitig genutzt werden.

VERBINDEN MIT COMPUTER

Bei der mitgelieferten Software handelt es sich um eine Anwendung eines Drittanbieters. Fenton bearbeitet keine Anfragen oder Probleme, die sich auf die Software beziehen.

1. Schalten Sie Ihren Computer ein.
2. Wenn der Computer gestartet wird, schließen Sie den Plattenspieler an. Der Computer installiert die Treiber dann automatisch.
3. Nachdem die Treiber installiert sind, müssen Sie dann die Audacity-Software installieren.

Windows-Benutzer: Legen Sie die CD ein oder laden Sie sich die neueste Software von der Webseite http://audacity.sourceforge.net herunter.

MAC-Benutzer können sich die neueste Software direkt von der Webseite http://audacity.sourceforge.net herunterladen.

Installation der Software (PC)

1. Schließen Sie Ihren Plattenspieler an eine Steckdose an und verbinden Sie den USB-Anschluss des Plattenspielers an den USB-Anschluss Ihres Computers an.
2. Schalten Sie den Plattenspieler ein.
3. Das Windows-System wird ein neues Gerät erkennen und Sie darauf hinweisen, dass es verwendet werden kann.
4. Legen Sie die CD ein, die mit Ihrem USB-Plattenspieler mitgeliefert wurde.
5. Führen Sie die Datei aus, um die Audacity-Software zu installieren. Nach der Installation führen Sie das Audacity-Programm aus.

Installation der Software (MAC)

1) Legen Sie die mitgelieferte CD ein.
2) Öffnen Sie das CD-Symbol auf dem Desktop.
3) Ziehen Sie den Installationsordner für Audacity auf Ihre Festplatte. Wir empfehlen, dass Sie den Ordner in Ihren Ordner „Applications“ (Anwendungen) verschieben.
4) Es wird ein Fenster geöffnet, das die kopierten Dateien anzeigt.
5) WERFEN Sie die CD AUS.
6) Öffnen Sie „Audacity“ aus dem Ordner, in den Sie das Programm auf Ihrer Festplatte verschoben haben.

SOFTWAREKONFIGURATION

1. Klicken Sie im Dropdown-Menü auf „Microphone“ und wählen Sie „Stereo Mix“ aus.

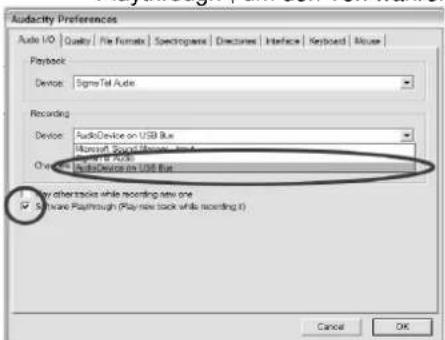

1. Wählen Sie das Menü „Edit“ und dann „Preferences“

Wählen Sie das USB-Audiogerät aus der Auswahl „Recording“ aus, wie dargestellt. Wählen Sie „Software Playthrough“, um den Ton während der Aufnahme zu hören.

1. Nachdem die obigen Einstellungen abgeschlossen sind, können Sie Aufzeichnungen vornehmen.

Sollten Sie weiterhin Schwierigkeiten haben, den USB-Plattenspieler zu finden, versuchen Sie Ihre Systemeinstellungen oder die Systemsteuerung zu prüfen, sodass die Audio Eingangseinstellungen über das Audio-Kontrollfeld angepasst werden können.

Hinweis: Die beigefügte Audacity-Software dient nur als Referenz. Weitere Informationen und aktuelle Updates http://www.audacity.com
