Type de produit	Rafraîchisseur d'air avec humidificateur
Marque	Orbegozo
Modèle	AIR 41
Vitesses	3 (basse, moyenne, haute)
Fonction oscillation	Horizontale automatique (Swing) et verticale manuelle
Fonction refroidissement	Oui, avec bac à glaçons (jusqu'à -3°C)
Filtre à air	Lavable, amovible
Tampon humide	Lavable, amovible
Puissance absorbée	59,7 W
Débit d'air maximal	6,7 m³/min
Niveau de puissance acoustique	62,2 dB(A)
Consommation en veille	0,2 W
Arrêt	Bouton 0
Sécurité	Ne pas immerger, ne pas utiliser près d'eau, débrancher avant nettoyage
Entretien	Nettoyer filtre, tampon et réservoir tous les 15 jours
Pièces détachées	Glacière (cristal de glace), tampon humide, filtre
Garantie	Conforme à la législation en vigueur (voir site)
Service après-vente	https://orbegozo.com/asistencia-tecnica/
Normes	Directive Basse Tension 2014/35/EU et CEM 2014/30/EU
Type de glacière	Cristaux de glace réutilisables

FOIRE AUX QUESTIONS - AIR 41 Orbegozo

Comment utiliser le mode refroidissement avec les glaçons ?

Placez les cristaux de glace (glacière) au congélateur jusqu'à congélation complète. Mettez ensuite la glacière dans le réservoir d'eau. Appuyez sur le bouton COOL pour activer le refroidissement. La température de sortie d'air peut baisser jusqu'à 3°C.

Comment nettoyer le filtre à air ?

Débranchez l'appareil. Poussez les brides de l'écran du filtre à air et retirez-le. Nettoyez-le avec un détergent neutre et une brosse douce. Rincez à l'eau claire et réinstallez-le.

Comment nettoyer le tampon humide ?

Débranchez l'appareil. Abaissez le filtre à air et séparez le tampon humide de son support. Nettoyez-le avec un détergent neutre et une brosse. Rincez à l'eau claire et réinstallez-le à plat pour éviter les fuites.

Comment nettoyer le réservoir d'eau ?

Débranchez l'appareil. Tournez la bride, retirez le demi-réservoir. Pour un nettoyage complet, dévissez les vis sous la base et celle de la pompe à eau. Nettoyez avec un détergent neutre, rincez et séchez avant de remonter.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise fonctionne. Assurez-vous que le bouton d'arrêt (0) est désactivé. Si le problème persiste, contactez le service après-vente.

Comment activer l'oscillation ?

Appuyez sur le bouton SWING pour activer l'oscillation horizontale. Appuyez à nouveau pour l'arrêter. Pour une oscillation verticale, orientez manuellement les ailettes transversales vers le haut ou le bas.

Comment changer la vitesse ?

Utilisez les boutons de vitesse : appuyez sur 1 (basse), 2 (moyenne) ou 3 (haute) pour sélectionner la vitesse souhaitée.

À quelle fréquence changer l'eau du réservoir ?

L'eau du réservoir doit être changée tous les 15 jours pour éviter les mauvaises odeurs et les dépôts. Utilisez de l'eau propre et ne dépassez pas le niveau maximal (marque 8).

Où trouver des pièces de rechange ?

Les pièces détachées telles que la glacière, le tampon humide ou le filtre peuvent être obtenues en contactant le service client via le site https://orbegozo.com/contacto/.

Comment contacter le service client ?

Vous pouvez contacter le service après-vente via le lien https://orbegozo.com/asistencia-tecnica/ ou par email depuis la page principale du manuel. Conservez votre ticket de caisse pour faire valoir la garantie.

MODE D'EMPLOI AIR 41 Orbegozo

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

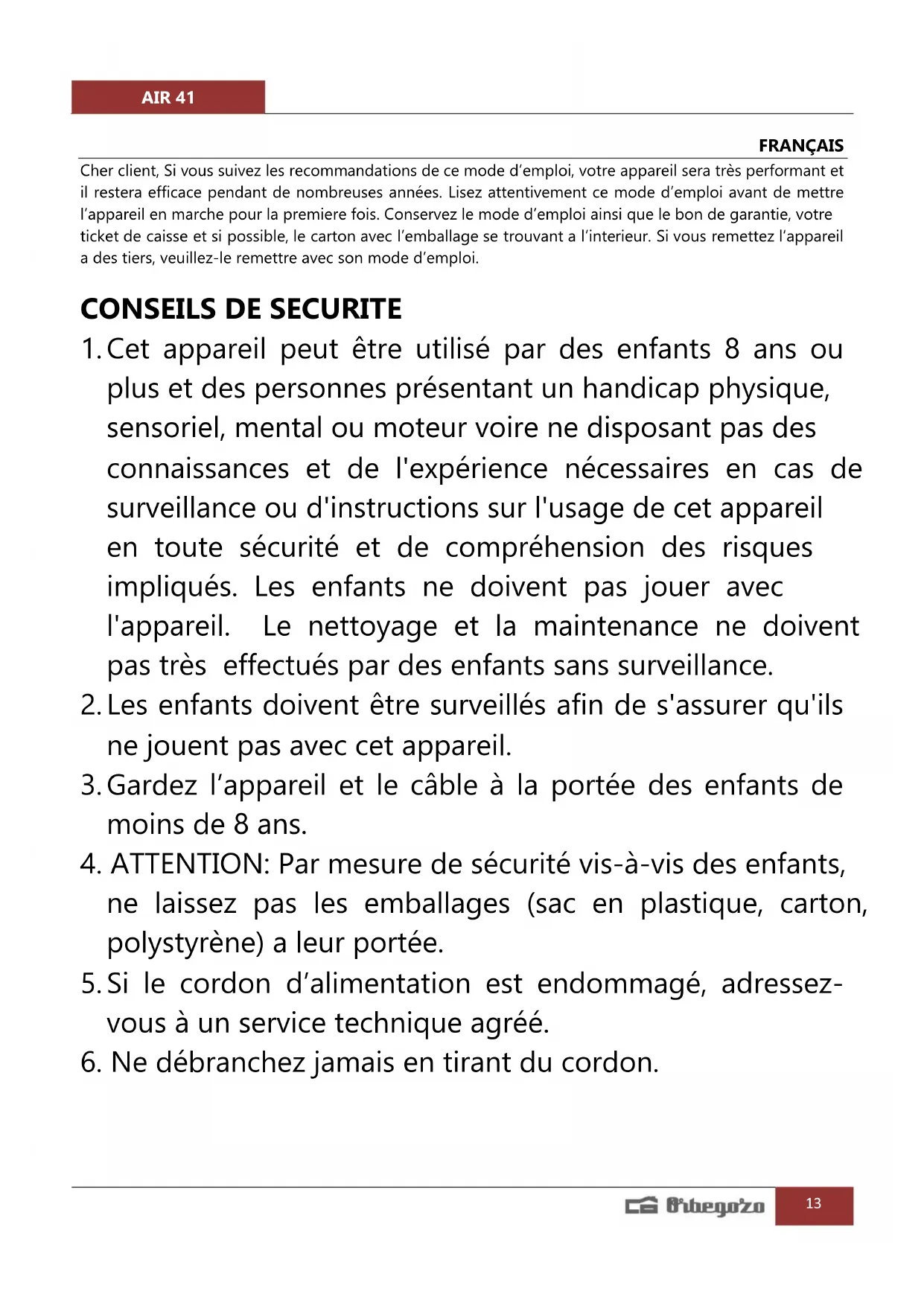

Cher client, Si vous suivez les recommandations de ce mode d'emploi, votre appareil sera très performant et il restera efficace pendant de nombreuses années. Lisez attentivement ce mode d'emploi avant de mettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant a l'interieur. Si vous remettez l'appareil a des tiers, veuillez-le remettre avec son mode d'emploi.

Conseils de securite

1. Cet appareil peut être utilisé par des enfants 8 ans ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas très effectués par des enfants sans surveillance.
2. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.
3. Gardez l'appareil et le câble à la portée des enfants de moins de 8 ans.
4. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.
5. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé.
6. Ne débranchez jamais en tirant du cordon.
7. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que lápareil ne fonctionne pas correctement.
8. Ne pas manipuler lápareil, les mains mouillées.
9. Ne jamais placer láppareil près dans léau ou autre liquide.
10. Avant de nettoyer lápareil, vérifiez síl est bien débranché.
11. Lápareil doit être installé suivant les normes nationaux pour les installations électriques.
12. Cet appareil n'est apte que pour une utilisation domestique.
13. Si vous avez besoin d'une copie du manuel d'instructions, vous pouvez le trouver sur www. orbegozo. com.
14. AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il y a un risque de blessure.
15. N'introduisez jamais de doigts, de crayons ou tout autre objet dans la grille lorsque le ventilateur fonctionne.
16. Débranchez la fiche lors d'un déplacement d'un lieu à un autre.
17. Débranchez la fiche lorsque vous retirez le système de protection pour le nettoyer.
18. Assurez-vous que le ventilateur se trouve sur une surface stable et plane lorsqu'il fonctionne pour éviter qu'il se renverse.
19. N'UTILISEZ JAMAIS un ventilateur près d'une fenêtre. La pluie peut créer un danger électrique. Ne laissez pas le ventilateur fonctionner près d'un endroit où l'eau peut être stockée pour éviter tout danger électrique possible.
20. Ne faites pas fonctionner cet appareil près d'un foyer, il pourrait s'enflammer et provoquer un incendie, entraînant ainsi de possibles blessures corporelles ou dommages matériels.
21. Ne faites pas fonctionner cet appareil dans des endroits où seraient stockés ou utilisés des produits tels que de l'essence, de la peinture ou autres liquides inflammables.
22. Ne tentez jamais de démonter ou d'effectuer des modifications sur cet appareil si ces opérations ne sont pas indiquées dans ce manuel. Ne pas respecter cette consigne pourrait vous exposer à des risques d'électrocution, d'incendie ou de blessure corporelle.
23. Ne couvrez ou n'obstruez en aucune manière la circulation de l'air des orifices d'entrée ou de sortie, car l'appareil pourrait surchauffer et présenter ainsi un risque d'incendie.
24. Éloignez tout objet d'au moins 1,5 mètre de l'avant, des côtés et de l'arrière de l'appareil.

Fonctions

1. Refroidissement / humidification: Cet appareil peut être utilisé comme humidificateur, utilisé avec bac à glaçons, cet appareil peut resfrescar l'environnement.
2. Vitesse réglable : l'appareil a trois vitesses (basse, moyenne et haute)
3. Fonction de rotation : les pales pivotent automatiquement, fournissant continuellement de l'air dans un vaste rayon. Les pales peuvent aussi pivoter dans le sens transversal si vous sélectionnez manuellement le sens de rotation des pales, vers le bas et vers le haut.
4. Filtre à air et tampon de réfrigération amovibles : faciles à nettoyer avec une brosse flexible et un détergent doux.

Montage

1. Ouvrez l'emballage et retirez-en le refroidisseur d'air.
2. Extrayez la moitié du réservoir d'eau, versez de l'eau propre dans le réservoir. ① Veillez à tenir compte du niveau de l'eau. ③ Pour renforcer l'effet de refroidissement, vous pouvez placer la glacière dans le réservoir, préalablement congelé.

② Versez de l'eau dans le réservoir au minimum au-dessus de la marque "3", mais en aucun cas au-dessus de la marque de niveau maximal "8".

Attention : veillez à déconnecter l'alimentation électrique lorsque vous versez de l'eau dans le réservoir. Vous devriez changer l'eau du réservoir tous les 15 jours.

Fonctionnement

Boutons de vitesse : appuyez sur la vitesse souhaitée 1, 2 ou 3.

1. Bouton Swing : appuyez sur le bouton "SWING", la direction de l'air oscille horizontalement. Une nouvelle pression arrête cette fonction. Vous pouvez également faire pivoter les ailettes en croix avec vos mains, choisir le flux d'air de haut en bas
2. Bouton d'humidification : appuyez sur le bouton "COOL" pour le mettre en marche. Si vous ajoutez les compresses froides, la température de l'évent de sortie d'air peut chuter jusqu'à 3 °C en dessous de la température ambiante après quelques minutes. Si vous appuyez à nouveau sur le bouton, cette fonction s'arrête.
3. Bouton Arrêt : si vous n'utilisez pas l'appareil, appuyez sur le bouton "0"

Utilisation de la glacière

Le cristal de glace a la particularité de se maintenir frais. Il peut absorber la chaleur de l'eau et permet de réduire la température de l'eau dans le réservoir d'eau sous la température ambiante, de sorte que l'air est beaucoup plus froid.

Pour ce faire, procédez comme suit :

a. Tournez la bride et retirer le réservoir d'eau. Ajoutez de l'eau à la GLACIÈRE à un niveau inférieur au niveau maximal et placez la glacière dans la chambre froide ou le réfrigérateur pour vous garantir une congélation complète. b. Placez la GLACIÈRE contenant les cristaux de glace dans le réservoir d'eau. c. Il y a deux GLACIÈRES que vous pouvez utiliser alternativement. Placez le réservoir d'eau et tourner la bride pour fixer le réservoir d'eau à sa place.

1. Nettoyage de l'écran du filtre à air

Débranchez la fiche d'alimentation, pousser les bride de l'écran du filtre à air et retirez-le de l'appareil. Nettoyez l'écran du filtre à air avec un détergent neutre et une balayette. Rincez ensuite l'écran du filtre avec de l'eau propre et réinstallez-le dans l'appareil.

2. Nettoyage du tampon humide

Débranchez la fiche d'alimentation, abaissez le filtre à air et séparez le tampon humide de son support. Nettoyez ensuite le tampon humide avec un détergent neutre et une balayette. Rincez-le ensuite avec de l'eau propre et réinstallez-le dans l'appareil.

Attention : le tampon humide doit être installé à plat afin d'éviter les fuites.

3. Nettoyage du réservoir d'eau

Débranchez la fiche d'alimentation, tourner la bride, retirez la moitié du réservoir, pour supprimer complètement, tournez les deux brides qui maintiennent la pompe à eau, et vous pouvez retirer totalement. Nettoyez-le avec un détergent neutre et rincer avec de l'eau. Une fois sec, placez-le à nouveau, de mettre la pompe de l'eau comme il était.

Remarque : si vous devez nettoyer complètement le réservoir, il faut dévisser la vis sous la base et dévisser également la vis de la pompe à eau à l'intérieur du réservoir.

4. Nettoyage de la coquille

Nettoyez la coquille avec un détergent neutre et un chiffon doux.

Attention : débranchez la fiche d'alimentation lorsque vous nettoyez l'appareil, étant donné qu'il y a une pression élevée dans le corps de l'appareil. Veillez à éliminer toute eau du panneau de commande.

Attention :

1. Il faut impérativement débrancher la fiche d'alimentation lors du nettoyage.
2. Veuillez éviter de déverser de l'eau sur le panneau de commande.

FONCTIONNEMENT INCORRECT ET ENTRETIEN

Fonctionnement incorrect	Causes possibles	Solution
L'appareil ne fonctionne pas	L'appareil est hors tension ou la connexion électrique est incorrecte	• Branchez le cordon d'alimentation et assurez-vous qu'il soit bien connecté.
Dépoussiérage insuffisant	• L'écran du filtre à air est obstrué par la poussière.• L'entrée d'air est obstruée par un corps étranger.	• Retirez et nettoyez l'écran du filtre à air.• Retirez le corps étranger de l'entrée d'air.

Enlevement des appareils menagers USAGES

La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collète séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre

pour l'enlèvement de leur vieil appareil.

Déclaration de conformité:

Cet appareil est conforme aux exigences de la Directive Basse Tension 2014/35/EU et aux exigences de la directive EMC 2014/30/EU.

Garantie

Cet appareil est couvert et bénéficie de la garantie légale conformément à la législation en vigueur à compter de la date d'achat. Conservez le reçu d'achat pour pouvoir faire valoir votre droit à la garantie. Pour trouver le service le plus proche de votre emplacement, contactez via le lien Web suivant : https://orbegozo. com/asistencia-tecnica/

Pour tout type de requête, doute ou incident, vous pouvez nous contacter via notre e-mail indiqué sur la page principale de ce manuel ou via notre service d'assistance technique à https://orbegozo. com/contacto/

Orbegozo n'est pas responsable des composants et accessoires soumis à l'usure due à l'utilisation, ainsi que des composés périssables ou de ceux qui se sont détériorés en raison d'une mauvaise utilisation. Il ne sera pas non plus tenu responsable si le propriétaire a modifié techniquement l'appareil. Consultez les conditions légales sur notre site.

ERP TECHNICAL SPECIFICATIONREGULATION (EU) 206/2012 AND (EU) 2016/2282DIRECTIVE 2009/125/EC
Description	Symbol	Value	Unit
Maximum fan flow rate	F	6,7	M^3/min
Fan power input	P	59,7	W
Service value	SV	0,11	(M^3/min)/W
Standby power consumption	P_SB	0,2	W
Fan sound power level	L_WA	62,2	dB (A)
Maximum air velocity	C	7,7	meters/sec
Measurement standard for service value	IEC 60879:2019
Contact details for obtaining more information	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
SPÉCIFICATIONS TECHNIQUES ERP RÈGLEMENT (UE) 206/2012 ET (UE) 2016/2282 DIRECTIVE 2009/125/CE
Description	Symbole	Valuer	Unité
Débit d'air maximal	F	6,7	M^3/min
Puissance absorbée	P	59,7	W
Valeur de service	SV	0,11	(M^3/min)/W
Consommation d'électricité en mode «veille»	P_SB	0,2	W
Niveau de puissance acoustique	L_WA	62,2	dB (A)
Vitesse maximale de l'air	C	7,7	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:2019
Coordonnées de contact pour tout complément d'information	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.

ESPECIFICAÇÃO TÉCNICA DO ERPREGULAMENTO (UE) 206/2012 E (UE) 2016/2282DIRETIVA 2009/125/CE
Designação	Símbolo	Valor	Unidade
Débito máximo do ventilador	F	6,7	M^3/min
Potência absorvida do ventilador	P	59,7	W
Valor de serviço	SV	0,11	(M^3/min)/W
Consumo energético em modo espera	P_SB	0,2	W
Nível de potência sonora do ventilador	L_WA	62,2	dB (A)
Velocidade máxima do ar	C	7,7	metros/seg
Norma de medição para o valor de serviço	IEC 60879:2019
Elementos de contacto para mais informações:	Sonifer S.A. Avda Santiago 86, 30007, Murcia, Spain.
ESPECIFICACIÓ TÈCNICA ERPREGLAMENT (UE) 206/2012 I (UE) 2016/2282DIRECTIVA 2009/125/CE
Descripció	Símbol	Valor	Unitat
Cabal màxim del ventilador	F	6,7	M^3/min
Potència utilitzada pel ventilador	P	59,7	W
Valor de servei	SV	0,11	(M^3/min)/W
Consum d' energia a mode d' espera	P_SB	0,2	W
Nivell de potència acústica del ventilador	L_WA	62,2	dB (A)
Velocitat màxima de l' aire	C	7,7	metres/ seg
Norma de mesura del valor de servei	IEC 60879:2019
Dades de les persones de contacte per obtenir més informació	Sonifer SA Avda . Santiago 86, 30007, Múrcia, Spain.
