SPU 551209 - Commutateur Axing - Notice d'utilisation et mode d'emploi gratuit

Marque	Axing
Modèle	SPU 551209
Type de produit	Commutateur satellite à 4 niveaux de polarisation
Nombre de sorties	12 (pour 12 récepteurs)
Polarisation	Verticale, Horizontale, et deux niveaux supplémentaires
Domaine d'application	Amplification et distribution de signaux radio et TV satellite dans la maison
Utilisation en cascade	Oui, avec commutateurs de polarité SPU 56-09, 510-09 ou 516-09
Installation	Réservée à un spécialiste (respect des directives VDE)
Environnement	Pièces sèches uniquement, éviter l'humidité et l'extérieur
Température de fonctionnement	0 °C à +40 °C
Dimensions (L x l x h)	Environ 150 x 80 x 30 mm
Poids	Environ 200 g
Alimentation	Via le câble coaxial (alimentation fantôme depuis le récepteur)
Connecteurs	Femelle F-type (entrée et sorties)
Accessoires fournis	Vis de montage, résistances de charge CFA 11-00
Câble recommandé	Câble coaxial hautement blindé avec fiches F
Montage	Mural sur surface lisse, à l'abri des sources de chaleur et des liquides
Sécurité	Ne pas obstruer les fentes de ventilation, éviter la surchauffe
Réparabilité	Réparations exclusivement par un spécialiste
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits liquides
Normes	Conforme à la directive DEEE (2002/96/CE)

FOIRE AUX QUESTIONS - SPU 551209 Axing

Combien de récepteurs peut-on connecter au SPU 551209 ?

Le SPU 551209 permet de connecter jusqu'à 12 récepteurs satellite.

Puis-je utiliser cet appareil à l'extérieur ?

Non, l'appareil est conçu uniquement pour une utilisation en intérieur dans des locaux secs. L'humidité ou l'extérieur présentent un risque de court-circuit et d'électrocution.

Quel type de câble est recommandé ?

Utilisez un câble coaxial hautement blindé avec des fiches F pour tous les raccordements HF.

Comment installer le commutateur en cascade ?

Connectez les sorties du commutateur de polarité (SPU 56-09, 510-09 ou 516-09) aux entrées des unités en cascade. Utilisez l'adaptateur F/F-Quickfix CFA 4-01 (non fourni) pour relier facilement les appareils. Ensuite, connectez les sorties d'une unité cascade aux entrées de la suivante si plusieurs unités sont utilisées.

Faut-il terminer les sorties non utilisées ?

Oui, les sorties de la dernière unité en cascade doivent être chargées avec les résistances de charge CFA 11-00 fournies.

L'appareil est-il compatible avec tous les récepteurs satellite ?

Oui, il est compatible avec la plupart des récepteurs satellite utilisant une alimentation fantôme par câble coaxial et supportant les 4 niveaux de polarisation (Vertical, Horizontal, etc.).

Que faire si l'appareil surchauffe ?

Assurez-vous que les fentes de ventilation ne sont pas obstruées et que l'appareil n'est pas exposé à des sources de chaleur. Si le problème persiste, contactez un spécialiste.

Puis-je monter l'appareil sur un mur irrégulier ?

Non, l'appareil doit être monté sur une surface lisse pour éviter tout dommage. Utilisez les vis de montage fournies.

Comment nettoyer le commutateur ?

Nettoyez-le avec un chiffon sec. N'utilisez jamais de liquides ou de produits chimiques.

Où puis-je trouver des pièces de rechange ?

Contactez un spécialiste agréé ou consultez le site d'Axing pour les pièces détachées. Les réparations doivent être effectuées exclusivement par un spécialiste.

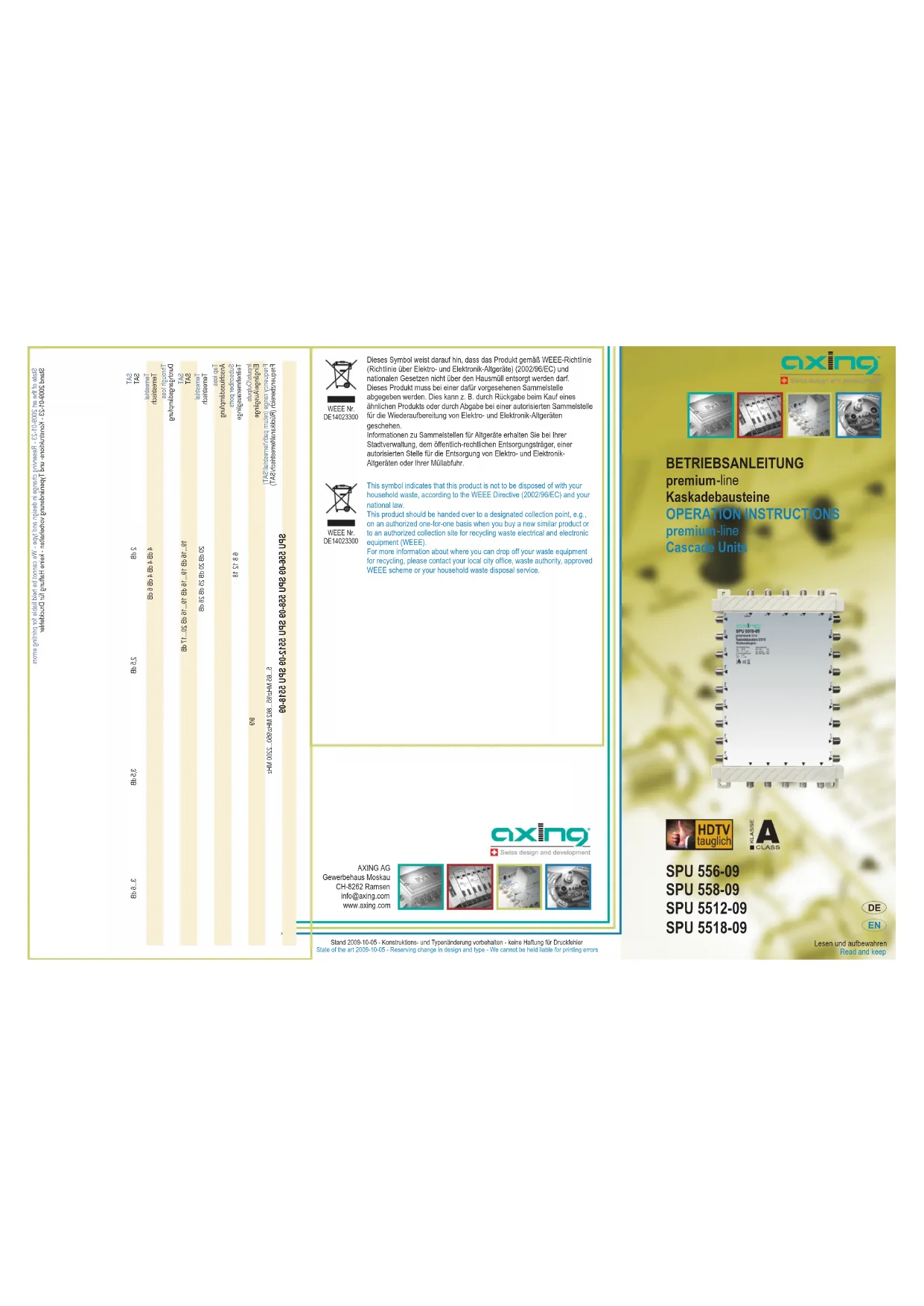

MODE D'EMPLOI SPU 551209 Axing

Ce symbole indique que, conformément à la directive DEEE (2002/96/CE) et à la réglementation de votre pays, ce produit ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un lieu de ramassage prévu à cet effet, par exemple, un site de collecte officiel des équipements électriques et électroniques en vue de leur recyclage ou un point d'échange de produits autorisé qui est accessible lorsque vous faites l'acquisition d'un nouveau produit du même type que l'ancien. Pour obtenir plus d'informations sur les points de collecte des équipements à recycler, contactez votre mairie, le service de collecte des déchets, le plan DEEE approuvé ou le service d'enlèvement des ordures ménagères.

Etat actuel 2009-10-05 - Sous réserve de modifications de construction et de type

Nous n'assumons aucune responsabilité pour les erreurs d'impression

Consignes de sécurité :

• L'installation de l'appareil et les réparations sur ce dernier doivent être effectuées exclusivement par un spécialiste dans le respect des directives VDE. Aucune responsabilité ne sera assumée en cas d'installation et de mise en service incorrectes.
• L'appareil ne doit être utilisé que dans des locaux secs. L'utilisation dans des locaux humides ou à l'extérieur présente un risque de courts-circuits (attention : risque d'incendie) ou d'électrocution (attention : danger de mort)
• Afin d'éviter un endommagement de l'appareil ou des périphériques, tous les appareils conçus pour un montage mural, ne doivent être montés que sur les surfaces lisses.
• Choisissez un lieu de montage ou d'implantation de telle sorte que des enfants ne puissent pas jouer avec l'appareil et ses raccordements sans surveillance. Le lieu de montage ou d'implantation doit permettre une pose sûre de tous les câbles raccordés. Les câbles d'alimentation électrique et câbles d'alimentation ne doivent pas être endommagés ou écrasés par des objets de toute nature qu'ils soient.
• Choisissez un lieu de montage ou d'implantation sur lequel des liquides ou objets ne pourront en aucun cas atteindre l'appareil (par ex. eau condensée, fuite provenant du toit, eau d'arrosage, etc.).
• N'exposez jamais l'appareil au rayonnement direct du soleil et évitez qu'il se trouve à proximité de sources de chaleur (par ex. radiateurs, autres appareils électriques, cheminée, etc.). Veillez impérativement à ce que les appareils équipés de refroidisseurs ou ayant des fentes d'ération ne soient en aucun cas recouverts ou obstrués. Par ailleurs, veillez à assurer une circulation d'air appropriée et suffisante autour de l'appareil. Vous pourrez ainsi éviter des endommagements éventuels de l'appareil ainsi que le risque d'incendie causé par une surchauffe. Veillez impérativement à ce que les câbles ne soient pas à proximité de sources de chaleur (par ex. radiateurs, autres appareils électriques, cheminée, etc.).

Domaine d'application :

Les appareils conviennent exclusivement à l'amplification ainsi qu'à la distribution de signaux de radio et de télévision dans la maison ! Il ne sera accordé aucune garantie si l'appareil fait l'objet d'une utilisation autre que celle indiquée ! 4 niveaux de polarisation SAT-fréquence intermédiaire, les signaux terrestres (par ex. radio à ondes ultracourtes) inclus, peuvent être répartis sur plusieurs récepteurs SAT à l'aide des unités en cascade. SPU 556-09 = 6 récepteurs, SPU 558-09 = 8 récepteurs, SPU 5512-09 = 12 récepteurs et SPU 5518-09 = 18 récepteurs.

Gebruiksgebied:

Remarque : Pour un système en cascade avec des unités en cascade SPU 556-09, SPU 558-09, SPU 5512-09 ou SPU 5518-09, vous avez besoin d'un commutateur de polarité SPU 56-09, 510-09 ou 516-09. Respectez lors de la mise en service du commutateur de polarité le mode d'emploi.

• Connectez les sorties du commutateur de polarité aux entrées des unités en cascade. Utilisez pour cela l'adaptateur F/F-Quickfix CFA 4-01 (ne fait pas partie de la livraison) afin de connecter facilement les appareils les uns aux autres (1) à (3).
• Si vous utilisez plusieurs unités en cascade, connectez les sorties de l'unité en cascade aux entrées d'une autre unité cascade etc. Remarque : En fonction de la structure de l'installation (pertes de niveau), d'autres commutateurs de polarité sont nécessaires pour intensifier les signaux de passage en cas d'utilisation de plusieurs unités en cascade (4).
• Charger les sorties de la dernière unité en cascade à l'aide des résistances de charge CFA 11-00 fournies. Connectez les sorties latérales pour participants à l'aide des prises antennes. Utilisez pour tous les raccordements HF des câbles coaxiaux hautement blindés avec fiches de raccordement F. Vous trouverez des câbles et fiches appropriés dans le catalogue AXING actuel ou sous www. axing. com

HF-aansluiting:

Utilisez les vis de montage fournies avec l'appareil et les trous de montage prévus sur les appareils (6).
