SPU 51606 - Commutateur Axing - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SPU 51606 Axing au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Commutateur multiswitch |
| Marque | Axing |
| Modèle | SPU 51606 |
| Catégorie | Commutateur |
| Nombre d'entrées | 5 (1 terrestre, 4 SAT) |
| Nombre de ports abonnés | 16 |
| Plage de fréquences TERR | 5 – 862 MHz |
| Plage de fréquences SAT | 950 – 2400 MHz |
| Perte de passage TERR | 2 dB ±1 dB |
| Perte de passage SAT | 2 – 4 dB ±1 dB |
| Alimentation | Alimenté par le récepteur (13/18 V, 0/22 kHz) |
| Consommation par port | < 35 mA |
| Courant max LNB | 1500 mA |
| Critères de commutation | 13/18 V, 0/22 kHz |
| Température de fonctionnement | -20 à +50 °C |
| Indice de protection | IP20 |
| Dimensions (L × H × P) | 240 × 137 × 63 mm |
| Connecteurs | F |
| Mise à la terre | Conducteur 4 mm² |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de liquides ou de produits abrasifs. |
| Sécurité | Débrancher l'appareil avant tout nettoyage. Utiliser uniquement dans des locaux secs. Éviter les surcharges. |
| Fonctions principales | Multiswitch 5 entrées, 16 sorties, cascade possible, retour de canal, alimenté par le récepteur. |
FOIRE AUX QUESTIONS - SPU 51606 Axing
Comment brancher le commutateur Axing SPU 51606 ?
Connectez les câbles SAT aux entrées SAT (950-2400 MHz) et le câble TERR à l'entrée terrestre (5-862 MHz). Les ports abonnés se connectent aux récepteurs via des câbles coaxiaux avec connecteurs F. Le commutateur est alimenté par le récepteur, aucune alimentation externe n'est nécessaire.
Quels câbles utiliser pour le raccordement ?
Utilisez des câbles coaxiaux 75 ohms avec connecteurs F pour tous les raccordements. Assurez-vous que les câbles sont de bonne qualité pour minimiser les pertes de signal.
Le commutateur nécessite-t-il une alimentation externe ?
Non, le SPU 51606 est alimenté par le récepteur via le câble coaxial. Il reçoit le courant nécessaire (13/18 V, 0/22 kHz) depuis le récepteur connecté à un port abonné.
Comment cascader plusieurs commutateurs SPU 51606 ?
Utilisez les sorties trunk (stammausgänge) pour relier en cascade plusieurs unités. Assurez-vous de respecter la perte de passage cumulée et de ne pas dépasser le courant LNB maximal de 1500 mA.
Que faire si je ne reçois aucun signal sur certains ports ?
Vérifiez d'abord les branchements et les câbles. Assurez-vous que le récepteur envoie bien une tension de 13/18 V et un signal 0/22 kHz. Vérifiez aussi que le commutateur n'est pas en surcharge (courant LNB max 1500 mA).
Le commutateur est-il compatible avec tous les récepteurs satellite ?
Oui, il est compatible avec les récepteurs standard utilisant les tensions 13/18 V et les tonalités 0/22 kHz pour la commutation. Il supporte également le retour de canal (return path) pour les récepteurs interactifs.
Comment connecter une antenne terrestre (TNT) au commutateur ?
Branchez l'antenne TNT à l'entrée TERR (5-862 MHz) du commutateur. Les signaux TNT sont distribués passivement sur les ports abonnés, avec une perte d'insertion d'environ 23-33 dB selon le port.
Qu'est-ce que le retour de canal (return path) et comment l'utiliser ?
Le retour de canal permet au récepteur d'envoyer des données vers le réseau (par exemple pour des services interactifs). Sur le SPU 51606, il est supporté via les entrées SAT. Activez-le en configurant le récepteur en conséquence.
Comment installer le commutateur dans un tableau électrique ?
Le commutateur peut être monté sur un rail DIN ou vissé sur une surface plane. Il est de classe IP20, donc à installer dans un endroit sec et à l'abri de la poussière. Prévoyez un accès pour les câbles.
Quelles sont les conditions de température pour le fonctionnement ?
Le SPU 51606 fonctionne dans une plage de température ambiante de -20°C à +50°C. Évitez de l'exposer à des températures extrêmes ou à l'humidité.
Questions des utilisateurs sur SPU 51606 Axing
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Commutateur au format PDF gratuitement ! Retrouvez votre notice SPU 51606 - Axing et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SPU 51606 de la marque Axing.
MODE D'EMPLOI SPU 51606 Axing

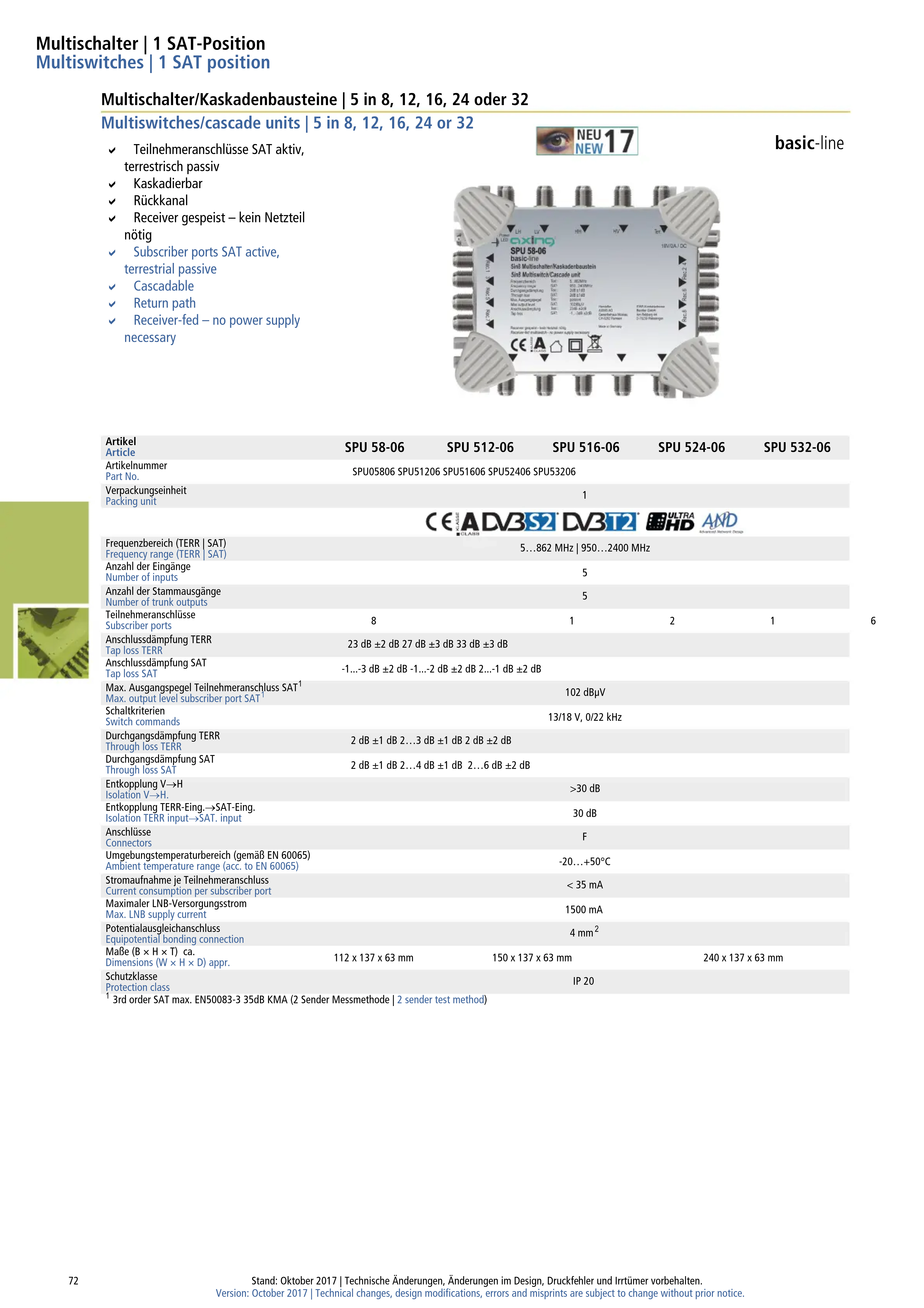

Multischalter/Kaskadenbausteine | 5 in 8, 12, 16, 24 oder 32
Multiswitches/cascade units | 5 in 8, 12, 16, 24 or 32
basic-line
√ Teilnehmeranschlüsse SAT aktiv, terrestrisch passiv
Kaskadierbar
√ Rückkanal
√ Receiver gespeist – kein Netzteil nötig
√ Subscriber ports SAT active, terrestrial passive
Cascadable
√ Return path
√ Receiver-fed – no power supply necessary


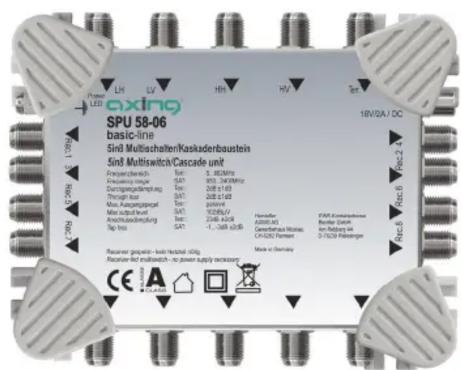

LH LV HN HV Ret. LED axing SPU 58-06 basic-line Sind Multikashalten/Kaskaderbaustein Sind Multiswitch/Cascade unit Drugewert/derung: Sat: 2.000Nm Durchwertung: Sat: 200,100Nm Durchwertung/derung: Sat: 208-1183 Through load: Sat: 208-1149 Max. Kauppengangel: Sat: polypore Max. kreditkauf: Sat: 1020kV/2 Anschuldenung: Sat: 208-1183 Typ. Max: 1, -588 US/8 Racauer genierte - Nord hockel v/vg. Racauer mit multiswitch - no power supply necessary 18VIDA / DC Rec-6 Act-5 Rec-2 Rec-6 Rex-5 Rex-2 CE A A A A A A| ArtikelArticle | SPU 58-06 | SPU 512-06 | SPU 516-06 | SPU 524-06 | SPU 532-06 |
| ArtikelnummerPart No. | SPU05806 | SPU51206 | SPU51606 | SPU52406 | SPU53206 |
| VerpackungseinheitPacking unit | 1 |
| Frequenzbereich (TERR | SAT)Frequency range (TERR | SAT) | 5...862 MHz | 950...2400 MHz | |||
| Anzahl der EingängeNumber of inputs | 5 | |||
| Anzahl der StammausgängeNumber of trunk outputs | 5 | |||
| TeilnehmeranschlüsseSubscriber ports | 8 | 1 | 2 | 1 |
| Anschlussdämpfung TERRTap loss TERR | 23 dB ±2 dB 27 dB ±3 dB 33 dB ±3 dB | |||
| Anschlussdämpfung SATTap loss SAT | -1...-3 dB ±2 dB -1...-2 dB ±2 dB 2...-1 dB ±2 dB | |||
| Max. Ausgangspegel Teilnehmeranschluss SAT ^1 Max. output level subscriber port SAT ^1 | 102 dBμV | |||
| SchaltkriterienSwitch commands | 13/18 V, 0/22 kHz | |||
| Durchgangsdämpfung TERRThrough loss TERR | 2 dB ±1 dB 2...3 dB ±1 dB 2 dB ±2 dB | |||
| Durchgangsdämpfung SATThrough loss SAT | 2 dB ±1 dB 2...4 dB ±1 dB 2...6 dB ±2 dB | |||
| Entkopplung V→HIsolation V→H. | >30 dB | |||
| Entkopplung TERR-Eing.→SAT-Eing.Isolation TERR input→SAT. input | 30 dB | |||
| AnschlüsseConnectors | F | |||
| Umgebungstemperaturbereich (gemäß EN 60065)Ambient temperature range (acc. to EN 60065) | -20...+50°C | |||
| Stromaufnahme je TeilnehmeranschlussCurrent consumption per subscriber port | < 35 mA | |||
| Maximaler LNB-VersorgungsstromMax. LNB supply current | 1500 mA | |||
| PotentialausgleichanschlussEquipotential bonding connection | 4 mm ^2 | |||
| Maße (B × H × T) ca.Dimensions (W × H × D) appr. | 112 x 137 x 63 mm | 150 x 137 x 63 mm | 240 x 137 x 63 mm | |
| SchutzklasseProtection class | IP 20 | |||
^1 3rd order SAT max. EN50083-3 35dB KMA (2 Sender Messmethode | 2 sender test method)
