Caractéristique	Détails
Type de produit	Commutateur
Nombre de ports	9 ports
Fréquence de fonctionnement	5-1000 MHz
Alimentation	Alimentation externe
Utilisation	Distribution de signaux TV et radio
Dimensions	Dimensions compactes pour un montage facile
Poids	Léger pour une installation aisée
Température de fonctionnement	0 à 50 °C
Normes de sécurité	Conforme aux normes CE
Maintenance	Vérification régulière des connexions
Garantie	2 ans

FOIRE AUX QUESTIONS - SPU 5409 Axing

Comment installer le commutateur Axing SPU 5409 ?

Pour installer le commutateur Axing SPU 5409, connectez les câbles d'antenne à l'entrée IN et les sorties OUT aux appareils souhaités. Assurez-vous que l'alimentation est correctement branchée.

Le commutateur ne fonctionne pas, que faire ?

Vérifiez d'abord que le commutateur est correctement alimenté et que tous les câbles sont bien connectés. Testez également avec un autre appareil pour vous assurer que le problème ne vient pas de l'appareil connecté.

Quelle est la consommation électrique du Axing SPU 5409 ?

Le Axing SPU 5409 a une consommation électrique d'environ 5 W.

Le commutateur supporte-t-il la HD ?

Oui, le commutateur Axing SPU 5409 supporte les signaux HD ainsi que les signaux SD.

Comment changer la source de signal sur le commutateur ?

Pour changer la source de signal, utilisez le commutateur physique sur l'appareil ou la télécommande si disponible.

Y a-t-il une garantie sur le produit Axing SPU 5409 ?

Oui, le Axing SPU 5409 est généralement couvert par une garantie de 2 ans à partir de la date d'achat.

Le commutateur est-il compatible avec tous les types d'antennes ?

Le Axing SPU 5409 est compatible avec la plupart des antennes passives et actives. Cependant, il est conseillé de vérifier la compatibilité avec votre antenne spécifique.

Comment résoudre des problèmes de signal faible ?

Assurez-vous que les connexions sont bien serrées et que les câbles ne sont pas endommagés. Vous pouvez également essayer d'orienter l'antenne pour améliorer la réception.

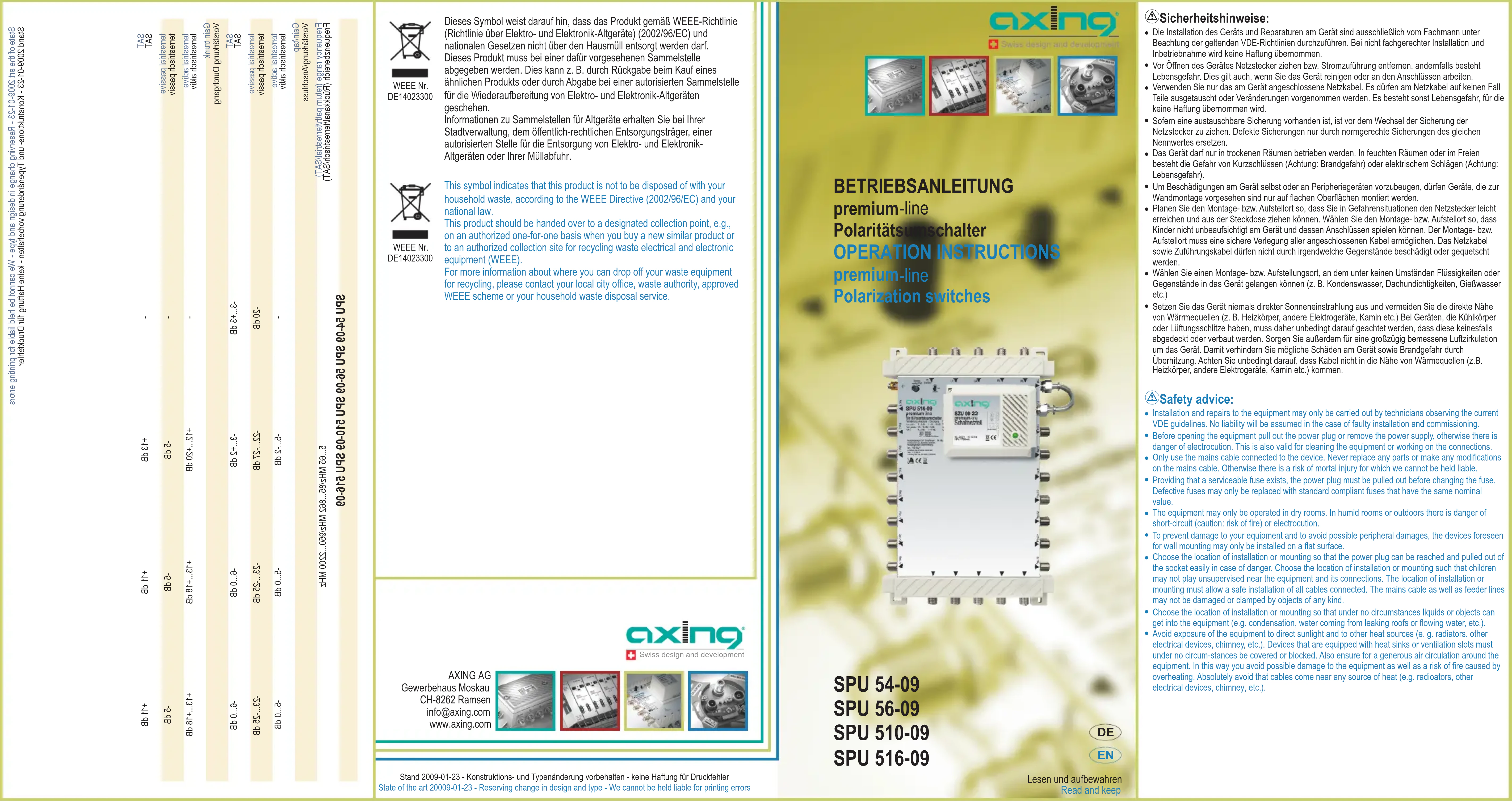

MODE D'EMPLOI SPU 5409 Axing

Ce symbole indique que, conformément à la directive DEEE (2002/96/CE) et à la réglementation de votre pays, ce produit ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un lieu de ramassage prévu à cet effet, par exemple, un site de collecte officiel des équipements électriques et électroniques en vue de leur recyclage ou un point d'échange de produits autorisé qui est accessible lorsque vous faites l'acquisition d'un nouveau produit du même type que l'ancien. Pour obtenir plus d'informations sur les points de collecte des équipements à recycler, contactez votre mairie, le service de collecte des déchets, le plan DEEE approuvé ou le service d'enlèvement des ordures ménagères.

WEEE Nr. DE1402330

Consignes de sécurité :

• L'installation de l'appareil et les réparations sur ce dernier doivent être effectuées exclusivement par un spécialiste dans le respect des directives VDE. Aucune responsabilité ne sera assumée en cas d'installation et de mise en service incorrectes.
• Avant d'ouvrir l'appareil, retirer la fiche de secteur ou couper l'alimentation en courant, sinon, il y a danger de mort. Cela s'applique également lorsque vous nettoyez l'appareil ou effectuez des travaux sur les raccordements.
• Utilisez uniquement le câble réseau raccordé à l'appareil. Ne remplacez jamais des pièces et n'effectuez aucune modification sur le câble réseau. Sinon, il y a un risque de mort dont nous déclinons toute responsabilité.
• Dans la mesure où il existe un fusible interchangeable, la prise de secteur doit être retirée avant de remplacer le fusible. Ne remplacer les fusibles défectueux que par des fusibles conformes aux normes et ayant la même valeur nominale.
• L'appareil ne doit être utilisé que dans des locaux secs. L'utilisation dans des locaux humides ou à l'extérieur présente un risque de courts-circuits (ATTENTION : risque d'incendie) ou d'électrocution (ATTENTION : danger de mort)
• Afin d'éviter un endommagement de l'appareil ou des périphériques, tous les appareils conçus pour un montage mural ne doivent être montés que sur les surfaces lisses.
• Prévoyez le lieu de montage ou d'implantation permettant, en cas de situations de danger, l'atteindre facilement la fiche de secteur afin de pouvoir la débrancher de la prise de courant. Choisissez le lieu de montage ou d'implantation de telle sorte que des enfants ne puissent pas jouer avec l'appareil et ses raccordements sans surveillance. Le lieu de montage ou d'implantation doit être une pose où de tous les câbles raccordés. Les câbles d'additions électricité aux d'alimentation ne doivent pas être endommagés ou écrabouillés par d'objets de tous fournitures qu'ils soient.
• Choisissez le lieu de montage ou d'implantation sur lequel des liquides (liquides) ou je pourraient en aucun cas atteindre l'appareil (par ex. eau condensée, eau provenant du toit, eau d'arrosage, etc.).
• N'exposez jamais l'appareil au rayonnement direct du soleil et évitez qu'il se trouve à proximité de l'ouverture de 2016. En effet par les couverts, l'arrêté dans le village de 2016. Il esturait que impérativement a ce que les appareils équipés de refroidissateurs ou ayant des fontes d'aluminium incendie causé par une surchauffe. Veillez impérativement a ce que les câbles ne sont pas à proximité de sources de chaleur (par ex. eau condensée, fausse provenant du toit, eau d'arrosage, etc.).

Domaine d'application :

Les appareils conviennent exclusivement à l'amplification ainsi qu'à la distribution de signaux de radio et de télévision dans la maison ! Il ne sera accordé aucune garantie si l'appareil fait l'objet d'une utilisation autre que celle indiquée !

L'illustration montre un exemple d'application pour la distribution de 4 niveaux de polarisation SAT-fréquence intermédiaire, signaux terrestres (par ex. radio à ondes ultracourtes) inclus.

Mise à la terre, montage et alimentation en tension :

- Pour éviter les surtensions dangereuses (ATTENTION : risque d'incendie et danger de mort), les appareils doivent être mis à la terre. Utilisez la borne de terre fixée à l'appareil (1)

- Ainsi que les vis de montage fournies avec l'appareil et les trous de montage prévus sur l'appareil (2).

Coupe-circuit de surtension

Recommandation : Utilisez des dispositifs de protection contre les surtensions (tels qu'AXING SZU 6-02) pour protéger vos commutateurs de polarité contre les dommages dus aux surtensions

• Raccordez les entrées SAT du commutateur de polarité aux LNB de votre antenne de réception SAT. Faites entrer des signaux de sortie d'un amplificateur terrestre ou d'un amplificateur domestique large bande dans l'entrée terrestre.
• Connectez les sorties latérales du commutateur de polarité à l'aide des prises antennes. Utilisez pour cela des câbles coaxiaux hautement blindés avec fiches de raccordement F. Vous trouverez des câbles et fiches appropriés dans le catalogue AXING actuel ou sous www.axing.com
• Si vous ne raccordez aucune unité cascade au commutateur de polarité, chargez les sorties inférieures à l'aide des résistances de charge CFA 11-00
• Si vous raccordez les unités en cascade au commutateur de polarité, connectez les aux adaptateurs CFA 4-01 F/F Quickfix.

Réglages du niveau (seulement SPU 56-09, 510-09 et 516-09) : L'entrée terrestre du commutateur de polarité est réglable (4). La voie terrestre est activée passivement si nécessaire (5)

DEL multifonctionnelle

Le commutateur de polarité dispose d'une DEL multifonctionnelle (6) qui indique les différents états de fonctionnement à l'aide de différentes couleurs.

- jaune = stand-by (aucun récepteur n'est raccordé ou mis en marche) - rouge = court-circuit LNB, vérifier le câblage du LNB

Retirer le bloc d'alimentation :

Si aucune prise de courant ne se trouve à proximité du commutateur multiple, le bloc d'alimentation du commutateur de polarité peut être débranché et le commutateur de polarité peut être alimenté au moyen d'un long câble coaxial (longueur maximale 10 m).

• Débranchez le support de raccordement CC 3 entre le bloc d'alimentation et le commutateur de polarité.
• Débranchez le bloc d'alimentation du commutateur de polarité. Appuyez pour cela vers le bas sur l'ergot de verrouillage de la plaque de base et poussez le bloc d'alimentation vers la droite pour le séparer du support.
• Fixez le bloc d'alimentation à un endroit où se trouve une prise de courant. Utilisez les vis de montage fournies avec l'appareil et les trous de montage se trouvant en haut à gauche ou en bas à droite du bloc d'alimentation.
• Connectez la sortie CC du bloc d'alimentation (fiche F) à l'entrée CC du commutateur de polarité. Utilisez pour cela des câbles coaxiaux avec fiches de raccordement F.
• Ne branchez le bloc d'alimentation à la prise de courant que lorsque tous les travaux d'installation sont terminés.

Mise en cascade (seulement SPU 56-09, 510-09 et 516-09) : Les commutateurs de polarité SPU 56-09, SPU 510-09 et SPU 516-09 peuvent être complétés par des unités en cascade SPU 556-09, SPU 558-09, SPU 5512-09 et SPU 5518-09.

• Respectez les modes d'emploi lors de la mise en service de ces unités en cascade.
• Connectez les sorties du commutateur de polarité aux entrées des unités en cascade. Utilisez pour cela l'adaptateur F/F-Quickfix CFA 4-01 (ne fait pas partie de la livraison).
• Charger les sorties de la dernière unité en cascade à l'aide des résistances de charge CFA 11-00 fournies (7). Cascadering (alleen SPU 56-09, SPU 510-09 et SPU 516-09): De polariteitsomschakelaars SPU 56-09, SPU 510-09 et SPU 516-09 peuvent être étendus avec les cascadecomponenten SPU 556-09, SPU 558-09, SPU 5512-09 et SPU 5518-09.
• N'oublie pas, lors de l'utilisation de ces cascadecomponenten, de consulter les guides d'utilisation correspondants.
• Verbind de uitgangen van de polariteitsomschakelaar met de ingangen van de cascadecomponenten. Gebruik hiertoe F/F-Quickfix-adapters CFA 4-01 (niet bij de levering inbegrepen).
• Sluit de uitgangen van de laatste cascadecomponent af met de bijgevoegde afsluitweerstanden CFA 11-00 (7).
