Type de produit	Boîte de direct passive 4 canaux
Marque	Palmer
Modèle	PAN 03 Passive (PAN03PASS)
Dimensions	19" (482 mm) x 1U (44 mm) x 90 mm (profondeur)
Alimentation	Aucune (fonctionnement passif)
Impédance d'entrée	68 kΩ
Rapport du transformateur	10:1
Impédance de sortie	600 Ω
Nombre de canaux	4 canaux indépendants
Entrées	Jack asymétrique 6,35 mm (INPUT et LINK)
Sorties	2 x XLR 3 points mâle (avant et arrière, câblés en parallèle)
Atténuateur	PAD 30 dB par canal
Commutation masse	GND Lift par canal
Boîtier	Acier 19" 1U
Entretien	Nettoyage avec un chiffon sec
Sécurité	Ne pas ouvrir, éviter champs magnétiques alternatifs
Garantie	2 ans (constructeur, limitée)
Réparabilité	Réparation uniquement par personnel autorisé

FOIRE AUX QUESTIONS - PAN 03 Passive Palmer

Comment connecter un synthétiseur à la PAN 03 Passive ?

Branchez la sortie du synthétiseur sur l'entrée INPUT (jack 6,35 mm asymétrique). Utilisez la sortie LINK pour connecter un amplificateur si nécessaire. La sortie symétrique se fait via les connecteurs XLR (avant ou arrière) vers la console de mixage.

Quelle est la fonction du commutateur PAD 30 dB ?

Le commutateur PAD 30 dB atténue le signal d'entrée de 30 dB, utile pour connecter des signaux de niveau haut-parleur. Il évite l'écrêtage si la puissance de l'amplificateur ne dépasse pas 100 W.

À quoi sert le commutateur GND Lift ?

Le GND Lift désolidarise le point 1 du connecteur XLR de la masse pour éliminer les boucles de masse et les ronflettes. Réglez-le sur la position qui produit le moins de bruit.

Puis-je utiliser la PAN 03 Passive avec un amplificateur à lampes ?

Oui, mais attention : les amplificateurs à lampes doivent toujours voir une charge appropriée. Branchez d'abord un baffle adapté à la sortie de l'amplificateur, puis connectez la PAN 03 Passive entre l'amplificateur et le baffle. N'utilisez jamais la PAN 03 sans charge.

Comment éviter les boucles de masse ?

Utilisez le commutateur GND Lift pour déconnecter la masse du blindage. Si l'appareil est utilisé hors rack, mettez le boîtier à la masse via un fil.

Quelle est la longueur maximale de câble symétrique ?

Avec un câble symétrique blindé, la longueur n'est pas critique. Le signal peut être transporté sans dégradation jusqu'à 100 mètres.

Puis-je utiliser les sorties avant et arrière simultanément ?

Oui, les deux sorties XLR sont câblées en parallèle et peuvent être utilisées en même temps pour splitter le signal. Attention toutefois : si les deux entrées sont d'impédance très faible, il peut y avoir une chute de niveau.

Que faire si l'appareil n'est pas monté en rack ?

Si des interférences se produisent, mettez le boîtier à la masse en reliant un des trous de montage de la face avant à une masse adaptée.

Quelle est la garantie de cet appareil ?

Palmer (Adam Hall) offre une garantie constructeur limitée de 2 ans à compter de la date d'achat, contre tout défaut de pièce ou de fabrication.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec pour le nettoyage. Ne jamais utiliser de liquides ou de produits abrasifs.

MODE D'EMPLOI PAN 03 Passive Palmer

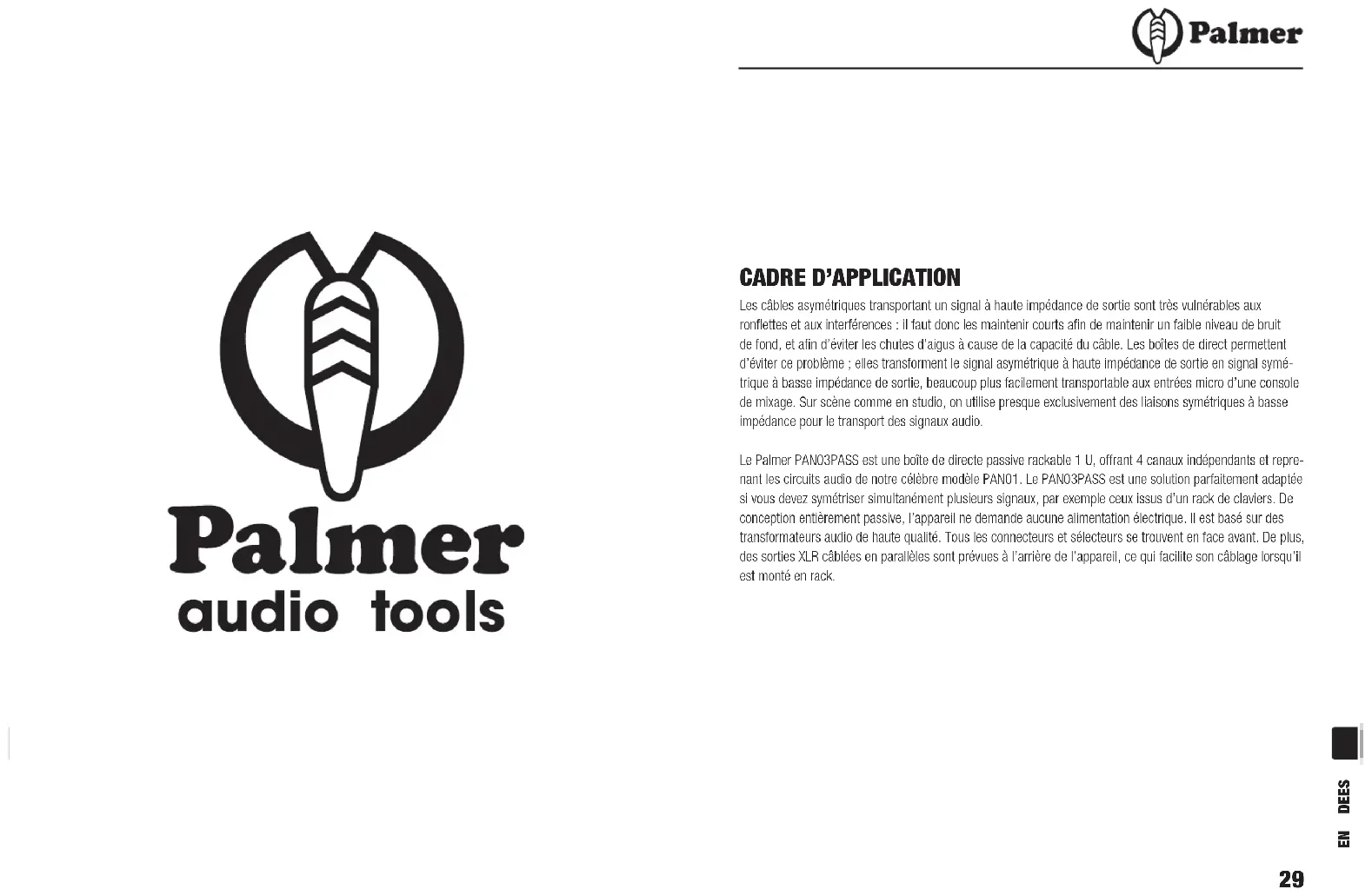

Les câbles asymétriques transportant un signal à haute impédance de sortie sont très vulnérables aux romfêtes et aux interférences : il faut donc les maintenir courts afin de maintenir un faible niveau de bruit de fond, et afin d'éviter les chutes d'aigus à cause de la capacité du câble. Les boîtes de direct permettent d'éviter ce problème ; elles transforment le signal asymétrique à haute impédance de sortie en signal symétrique à basse impédance de sortie, beaucoup plus facilement transportable aux entrées micro d'une console de mixage. Sur scène comme en studio, on utilise presque exclusivement des liaisons symétriques à basse impédance pour le transport des signaux audio.

Le Palmer PAN03PASS est une boîte de directe passive rackable 1 U, offrant 4 canaux indépendants et reponnant les circuits audio de notre célèbre modèle PAN01. Le PAN03PASS est une solution parfaitement adaptée si vous devez symétriser simultanément plusieurs signaux, par exemple ceux issus d'un rack de claviers. De conception entièrement passive, l'appareil ne demande aucune alimentation électrique. Il est basé sur des transformateurs audio de haute qualité. Tous les connecteurs et sélecteurs se trouvent en face avant. De plus, des sorties XLR câblées en parallèles sont prévues à l'arrière de l'appareil, ce qui facilite son câblage lorsqu'il est monté en rack.

Palmer

Palmer

INSTRUCTIONS DE SÉCURITÉ

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'apparell que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les réglementations de sécurité en vigueur dans votre pays.
8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les oules d'aération.
11. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucune projection ou liquide ne puisse s'introduire dans l'appareil. Ne posez sur l'appareil aucun objet renfermant du liquide : vase, verre d'eau...
13. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'apparell.
14. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
16. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
17. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
18. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, étoignez-le immédiatement et o'ébranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
19. Pour le nettoyage de l'appareil, utilisez un chiffon sec/
20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
21. Les films plastique doivent être mis hors de portée des enfants.

APPAREILS RELIÉS AU SECTEUR :

1. ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être rellé à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle II est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne plétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains moullées.
6. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
10. Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.

ATTENTION :

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur Ne confiez sa réparation qu'à un personnel technique qualifié.

Palmer

Palmer

Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l'utilisateur la présence à l'intérieur de l'apparsil d'une tension dangereuse non protégée, suffisamment élevée pour présenter un risque pour les personnes.
Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signal e à l'utilisateur la présence d'Instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

ATTENTION NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs Irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

ATTENTION ! CONSEILS IMPORTANTS POUR LES PRODUITS '4ÉCLAIRAGE

1. Ne regardez pas directement l'appareil si vous vous trouvez à une distance de moins de 40 cm.
2. Ne fixez jamais le rayon lumineux, même pendant une courte durée, même à distance moyenne.
3. Ne regardez jamais le rayon lumineux par l'intermédiaire d'un appareil optique grossissant (jumelles par exemple).
4. Les effets stroboscopiques peuvent, dans certaines circonstances, provoquer des crises d'épilepsie chez les sujets sensibles. Les personnes concernées doivent donc absolument éviter les lieux dans lesquels les stroboscopes sont utilisés.

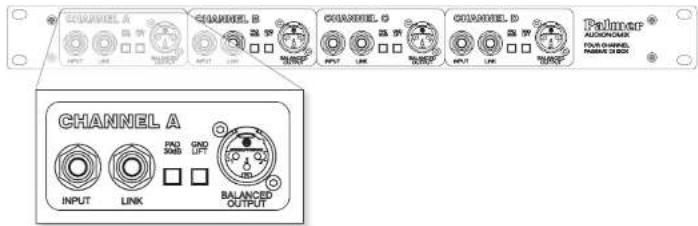

BRANCHEMENTS

CHANNEL A CHANNEL B CHANNEL C CHANNEL D PALMIR AUDIO/DALE RANGE SWITCH CHANNEL A INPUT LINK PAQ 30MB GAD LIFT BALANCED OUTPUT

Les 4 canaux indépendants du PAN03PASS (repérés A, B, C et D) possèdent des fonctionnalités identiques.

Les signaux d'entrée au niveau ligne, issus d'un synthétiseur par exemple, arrivent sur l'entrée INPUT via un câble instrument blindé (de type jack 6,35 mm asymétrique). Pour branchement simultané à un amplificateur instrument, utilisez la sortie LINK, renvoi en parallèle du signal.

ATTENTION - N'UTILISEZ PAS LE CONNECTEUR LINK COMME ENTRÉE ! TOUS LES CÂBLES INSTRUMENT ASYMÉTRIQUES DOVENT ÊTRE AUSSI COURTS QUE POSSIBLE, CE QUI SIGNIFIE Q'IL FAUT PLACER LE PANO3 LE PLUS PRÉS POSSIBLE DES SOURCES DE SIGNAL ASYMÉTRIQUE.

La signal symétrisé à basse impédance de sortie est disponible sur des connecteurs XLR, à l'avant et à l'arrière de l'apparell. Ces XLR sont câblés en parallèle, conformément au standard International (point chaud en 2). Vous pouvez aussi utiliser les sorties XLR avant et arrière simultanément pour splitter le signal. Attention, toutefois, l'utilisation simultanée de ces sorties sur des entrées d'impédance extrêmement faible peut se tradulé par une chute de niveau de signal.

Pour connexion à l'entrée d'une console de mixage, utilisez du câble microphone symétrique blindé. Dans ce cas de figure, la longueur du câble ne constitue plus, à la base, un facteur critique : aucune dégradation du signal aucio à 100 mètres.

TOUCHES 30DB PAD ET GND LIFT

Le PANO3PASS permet aussi d'envoyer des signaux au niveau haut-parleur à une console de mixage, en reliant la sortie de l'amplificateur à l'une dos entrées du PANO3PASS, et la sortie LINK correspondante au haut-parleur. N'utilisez que du câble haut-parleur pour ces deux branchements (16AWG minimum, soit 2 x 2,5 mm²). Comme la tension électrique

Palmer

Palmer

d'un signal au niveau haut-parleur est bien plus élevée que celle d'un signal instrument ou ligne, il faut enfoncer la touche PAD 30dB. Pour éviter tout écrêtage, la puissance nominale de sortie de l'amplificateur ne doit pas dépasser 100 Watts.

ATTENTION ! LES AMPLIFICATEURS À LAMPES DOIVENT TOUJOURS "VOIR" UNE CHARGE APPROPRIÉE EN SORTIE.

NE BRANCHEZ PAS LE PAN03PASS SUR UN AMPLIFICATEUR À LAMPE SANS CONNECTER AU PRÉALABLE UN BAFFLE APPROPRIÉ À L'AMPLIFICATEUR, AFIN D'ÉVITER D'ENDOMMAGER LES DEUX APPAREILS.

Le blindage d'un câble micro est relié au point 1 des connecteurs XLR à ses deux extrémités. Du coup, les potentiels de masse des appareils connectés se trouvent reliés, ce qui peut faire apparaître une ronflette due à une boucle de masse. Comme on obtient quand même une protection suffisante en ne reliant le blindage qu'à une extrémité, la touche GND-LIFT du PANO3PASS permet de désolidariser le point 1 de la XLR de la masse, afin d'éviter toute boucle de masse et la ronflette inhérente. Fiez-vous à vos oreilles,

et réglez cette touche sur la position créant le moins d'interférences audibles.

MISE À LA MASSE DU BOÎTIER DU PAN03PASS

Les boîtiers métalliques des appareils rackables sont presque toujours mis à la masse par les échelles métalliques du rack dans lequel ils sont boulonnés. Afin d'éviter une double mise à la masse, la structure métallique interne du PAN03PASS n'est pas connectée en interne à la masse électrique. Si des Interférences se produisent lorsque le PAN03PASS est utilisé hors rack, il faut mettre son boîtier à la masse, par exemple en tirant un fil d'un des trous de montage en face avant vers n'importe quelle masse adaptée.

CARACTÉRISTIQUES:

Boîte de direct passive 4 canaux

Sur chaque canal : 1 entrée sur jack asymétrique 6,35 mm / 1 renvoi parallèle sur jack asymétrique 6,35 mm (LINK)

Impédance nominale d'entrée :

68 k

Rapport du transformateur audio : 10 : 1

Nombre de sorties :

2, sur XLR 3 points mâle

câblés en parallèle :

1 XLR en face avant, 1 XLR sur le panneau arrière.

Impédance nominale de sortie :

600 Ω

Boîtier acier :

19 pouces, 1 U de hauteur, environ 90 mm de profondeur

ATTENTION : NE PLACEZ PAS LE PANO3PASS PRÉS DE CHAMPS MAGNÉTIQUES ALTERNATIFS, PAR EXEMPLE ISSUS D'UN TRANSFORMATEUR SECTEUR, AFIN D'ÉVITER TOUTE INDUCTION DE PARASITES DANS LES TYRANSFORMATEURS AUDIO DE L'APPAREIL.

GARANTIE FABRICANT LIMITÉE

Cette garantie s'applique au produit Adam Hall de marque Palmer que vous avez acheté. Les droits de garantie légaux à l'égard du vendeur ne sont pas remplacés par cette garantie. Cette garantie confère au contraire des droits supplémentaires distincts à l'égard d'Adam Hall.

Par cette garantie, Adam Hall assure une garantie de 2 ans à partir de la date d'achat du produit (auprès d'Adam Hall ou d'un de ses partenaires) contre tout défaut de pièce ou de fabrication, dans le cadre d'une utilisation normale. La période de garantie court à partir de la date d'achat. Pour faire valoir vos droits à la garantie, il faut justifier de la date d'achat, soit par une facture datée, soit par un bon de livraison daté. Vous êtes éligible aux droits relatifs à cette garantie, selon les termes et conditions mentionnés dans ce document, au cas où une réparation devrait intervenir dans le cadre de la garantie.

Cette garantie n'est valable que pour l'acheteur Initial du produit Adam Hall ; elle n'est pas transférable à l'acheteur ultérieur du produit.

Tout au long de la période couverte par la garantie, les composants ou le produit défectueux Adam Hall seront réparés ou remplacés gratuitement. Tous les composants échangés dans le cadre de cette garantie restent la propriété de Adam Hall.

Dans le cas Improbable où le produit Adam Hall que vous avez acheté présenterait une défaillance répétée Adam Hall peut décider, de son propre chef, de remplacer ce produit par un autre, identique ou comparable (au moins de la même puissance).

Adam Hall ne garantit pas que l'utilisation de ce produit ne sera sujette à aucune interruption ni défaillance. Adam Hall ne peut être tenu pour responsable de dommages consécutifs à une mauvaise observation des instructions d'utilisation contenues dans le manuel utilisateur.

Cette garantie ne s'applique pas dans les cas suivants :

• pièces d'usure (par exemple, accumulateur, lampe...)
• appareils dont le numéro de série a été supprimé, falsifié ou endommagé suite à un accident
• utilisation non appropriée ou abusive ou autres causes extérieures
• appareils utilisés non conformément aux paramètres d'utilisation normaux, mentionnés dans le manuel d'utilisation livré avec l'appareil.
• appareils utilisés non conformément aux paramètres d'utilisation normaux, mentionnés dans le manuel d'utilisation livré avec l'appareil.
• appareils modifiés ou réparés par un tiers autre qu'Adam Hall ou une structure de maintenance autorisée.

Ces termes et conditions constituent l'accord de garantie complet et exclusif entre cous et Adam Hall, relativement au produit de marque Adam Hall que vous avez acheté. Cette garantie ne s'applique qu'en Europe. Hors Europe, vouillez vous adresser à notre représentant commercial officiel.

Palmer

Palmer

RESPONSABILITÉ LIMITÉE

Si votre appareil de marque Adam Hall présente, pendant la période de garantie, des défaillances au niveau des composants ou de la fabrication, couvertes par les conditions ci avant, le seul recours, exclusif, est sa réparation ou son remplacement au titre de cette garantie. Dans le cadre de cette garantie limitée, la responsabilité financière maximale d'Adam Hall est expressément limitée à la plus faible des deux sommes suivantes : prix d'achat payé pour le produit ou coût de réparation ou de remplacement de tout composant matériel ne fonctionnant pas correctement dans des conditions normales d'utilisation.

Adam Hall ne peut être tenu pour financièrement responsable de tout dommage causé par le produit ou sa défaillance – y compris toute perte de recettes ou de bénéfices, ni de tout dommage spécifique, incidentel ou consécutif. De plus, Adam Hall n'est pas responsable financièrement en cas de requête émanant d'une tierce partie ou de votre part pour le compte d'une tierce partie.

Cette limitation de responsabilité financière s'applique en cas de demande de dommages et intérêts ou de poursuites, dans le cadre de cette garantie limitée ou en cas de procédure (négligence et stricte responsabilité produit), de non-respect du contrat, ou de toute autre procédure. Cette limitation de responsabilité financière ne peut être annulée ou amendée par quiconque. Cette limitation de responsabilité financière s'applique même si vous avez prévenu Adam Hall ou tout représentant autorisé de Adam Hall de la possibilité de tels dommages. Toutefols, cette limitation de responsabilité financière ne s'applique pas en cas de blessures aux personnes.

Cette garantie fabricant limitée vous donne des droits légaux spécifiques. Vous pouvez également avoir d'autres droits, variables d'un état ou d'un pays à l'autre. Nous vous conseillons de vous reporter aux lois applicables dans votre état ou votre pays afin de déterminer l'étendue exacte de vos droits.

DEMANDE DE RÉPARATIONS SOUS GARANTIE

Pour demander des réparations sous garantie pour votre produit, veuillez contacter Adam Hall ou le revendeur agréé Adam Hall auprès de qui vous l'avez acheté.

Les appareils commercialisés par Adam Hall répondent (à la date actuelle) aux exigences et spécifications applicables des Directives 1999/5/EC (R&TTE), 2004/108/EC (EMC) et 2006/95/EC (LVD). Pour plus d'informations, référez-vous au site www.aciamhall.com.

MISE AU REBUT DE CE PRODUIT (DÉCHET ÉLECTRIQUE)

(Applicable dans l'Union Européenne et les autres pays européens dotés de systèmes de collecte sélective) La présence de ce logo sur le produit ou son manuel d'utilisation indique qu'en fin de vie, il ne doit pas être jeté avec les autres déchets domestiques. Afin d'éviter toute atteinte à l'environnement ou à la santé humaine pouvant résulter de une gestion incontrilée des déchets, veuillez assurer son recyclage de manière responsable. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles.

Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.

Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

PROTECTION DE L'ENVIRONNEMENT ET ÉCONOMIES D'ÉNERGIE

Économiser l'énergie constitue une contribution active efficace à la protection de l'environnement. Pensez à éteindre tout appareil électrique dès que vous ne vous en servez plus. Pour éviter que les appareils placés en mode de veille (Standby) ne continuent à consommer de l'électricité, débranchez-les de leur prise secteur.

Alum Hal GmbH, sous d'eors réservés. Les caractéristiques travaquées et les fonctions disponibles sur le travail seul sajel est a modifications. La planaropie, la transduction et toute forme de capre, satisfies multiégrales, de ce marché utilisant sont intentions.
