Produkttyp	Passive DI-Box 4 Kanäle
Marke	Palmer
Modell	PAN 03 Passive (PAN03PASS)
Abmessungen	19" (482 mm) x 1U (44 mm) x 90 mm (Tiefe)
Stromversorgung	Keine (passiver Betrieb)
Eingangsimpedanz	68 kΩ
Übersetzungsverhältnis	10:1
Ausgangsimpedanz	600 Ω
Anzahl Kanäle	4 unabhängige Kanäle
Eingänge	6,35 mm unsymmetrischer Klinkenstecker (INPUT und LINK)
Ausgänge	2 x XLR 3-polig männlich (vorne und hinten, parallel geschaltet)
Dämpfungsglied	PAD 30 dB pro Kanal
Masseumschaltung	GND Lift pro Kanal
Gehäuse	Stahl 19" 1U
Pflege	Reinigung mit einem trockenen Tuch
Sicherheit	Nicht öffnen, Wechselmagnetfelder vermeiden
Garantie	2 Jahre (Hersteller, beschränkt)
Reparierbarkeit	Reparatur nur durch autorisiertes Personal

Häufig gestellte Fragen - PAN 03 Passive Palmer

Wie schließe ich einen Synthesizer an die PAN 03 Passive an?

Schließen Sie den Ausgang des Synthesizers an den INPUT-Eingang (6,35 mm unsymmetrischer Klinkenstecker) an. Verwenden Sie den LINK-Ausgang, um bei Bedarf einen Verstärker anzuschließen. Der symmetrische Ausgang erfolgt über die XLR-Anschlüsse (vorne oder hinten) zum Mischpult.

Welche Funktion hat der PAD-30-dB-Schalter?

Der PAD-30-dB-Schalter dämpft das Eingangssignal um 30 dB und ist nützlich, um Signale auf Lautsprecherpegel anzuschließen. Er vermeidet Übersteuerung, wenn die Verstärkerleistung 100 W nicht übersteigt.

Wozu dient der GND-Lift-Schalter?

Der GND Lift trennt Punkt 1 des XLR-Steckers von der Masse, um Masseschleifen und Brummen zu beseitigen. Stellen Sie ihn auf die Position, die das geringste Rauschen erzeugt.

Kann ich die PAN 03 Passive mit einem Röhrenverstärker verwenden?

Ja, aber Vorsicht: Röhrenverstärker müssen immer eine geeignete Last sehen. Schließen Sie zuerst eine passende Box an den Verstärkerausgang an, dann verbinden Sie die PAN 03 Passive zwischen Verstärker und Box. Verwenden Sie die PAN 03 niemals ohne Last.

Wie vermeide ich Masseschleifen?

Verwenden Sie den GND Lift-Schalter, um die Masse von der Abschirmung zu trennen. Wenn das Gerät außerhalb eines Racks verwendet wird, erden Sie das Gehäuse über ein Kabel.

Wie lang kann ein symmetrisches Kabel maximal sein?

Mit einem abgeschirmten symmetrischen Kabel ist die Länge nicht kritisch. Das Signal kann ohne Beeinträchtigung bis zu 100 Meter übertragen werden.

Kann ich die vorderen und hinteren Ausgänge gleichzeitig nutzen?

Ja, beide XLR-Ausgänge sind parallel geschaltet und können gleichzeitig zum Splitten des Signals verwendet werden. Beachten Sie jedoch: Wenn beide Eingänge eine sehr niedrige Impedanz haben, kann es zu einem Pegelabfall kommen.

Was tun, wenn das Gerät nicht im Rack montiert ist?

Wenn Störungen auftreten, erden Sie das Gehäuse, indem Sie eine der Montagebohrungen der Frontplatte mit einer geeigneten Masse verbinden.

Wie lautet die Garantie für dieses Gerät?

Palmer (Adam Hall) bietet eine eingeschränkte Herstellergarantie von 2 Jahren ab Kaufdatum gegen Material- oder Verarbeitungsfehler.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes Tuch zur Reinigung. Verwenden Sie niemals Flüssigkeiten oder Scheuermittel.

BEDIENUNGSANLEITUNG PAN 03 Passive Palmer

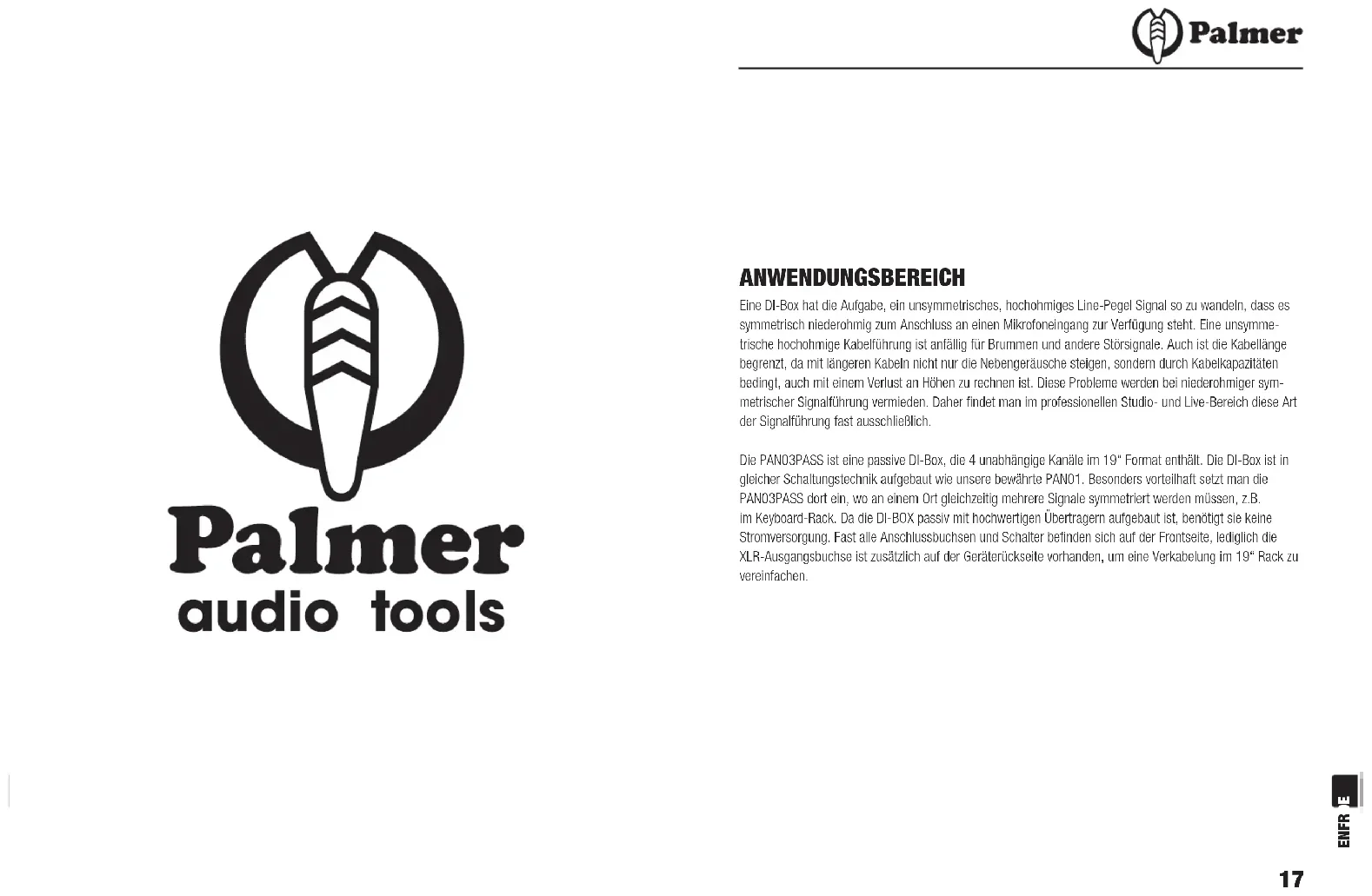

Eine DI-Box hat die Aufgabe, ein unsymmetrisches, hochohmiges Line-Pegel Signal so zu wandeln, dass es symmetrisch niederohmig zum Anschluss an einen Mikrofoneingang zur Verfügung steht. Eine unsymmetrische hochohmige Kabelführung ist anfällig für Brummen und andere Störsignale. Auch ist die Kabellänge begrenzt, da mit längeren Kabeln nicht nur die Nebengeräusche steigen, sondern durch Kabelkapazitäten bedingt, auch mit einem Verlust an Höhen zu rechnen ist. Diese Probleme werden bei niederohmiger symmetrischer Signalführung vermieden. Daher findet man im professionellen Studio- und Live-Bereich diese Art der Signalführung fast ausschließlich.

Die PAN03PASS ist eine passive DI-Box, die 4 unabhängige Kanale im 19" Format enthält. Die DI-Box ist in gleicher Schaltungstechnik aufgebaut wie unsere bewährte PAN01. Besonders vorteilhaft setzt man die PAN03PASS dort ein, wo an einem Ort gleichzeitig mehrere Signale symmetriert werden müssen, z.B. im Keyboard-Rack. Da die DI-BOX passiv mit hochwertigen Übertragem aufgebaut ist, benötigt sie keine Stromversorgung. Fast alle Anschlussbuchsen und Schalter befinden sich auf der Frontseite, lediglich die XLR-Ausgangsbuchse ist zusätzlich auf der Geräterückseite vorhanden, um eine Verkabelung im 19" Rack zu vereinfachen.

Palmer

Palmer

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so Installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden:
11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sondereinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden

BEI GERÄTEN MIT NETZANSCHLUSS:

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (belspielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten überinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes überinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
5. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Stecklose. Beröhren Sie Netzkabel und Netzadapter niemals mit nassen Händen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des Geräts beeinträchtigt werden könnte.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederhoft auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Stecklose.
9. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel vorrutschen und herunterfallen kann, wodurch Personen verlotzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel daher immer sorgfältig.
10. Entfemen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht vorhanden.

Palmer

Palmer

ACHTUNG:

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages bestehen kann. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Service-Personal durchführen.

Das gleichschenkelige Dreieck mit dem Blitzsymbol kennzeichnet nicht-isolierte, „gefährliche“ Spannungen im Gerät, die einen für die Gesundheit gefährlichen Stromschlag verursachen können.

Das gleichschenkelige Dreleck mit dem Ausrufzeleichen kennzeichnet wichtige Bedlenungs- und Wartungshinweise.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuwelsen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstfern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermelden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE

Blicken Sie nicht aus Entfernungen von unter 40 cm in den Lichtstrahl. Blicken Sie niemals längere Zeit aus kurzem bis mittlerem Abstand in den Lichtstrahl. Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl. Stroboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilepsie kranke Menschen sollten daher unbedingt Orte melden, an denen Stroboskope eingesetzt werden.

ANSCHLÜSSE

CHANNEL A CHANNEL B CHANNEL C CHANNEL D PALMIR AUDIO/DALE FLOOR SWIND, RADIUS CHECK CHANNEL A INPUT LINK PAQ 3MB GND LIFT BALANCED OUTPUT

Die PAN03PASS besitzt vier unabhängige Kanäle. Die folgende Beschreibung gilt für jeden der Kanäle A, B, C und D.

Line-Signale, wie z.B. von Keyboards, werden über ein abgeschimtes Instrumentenkabel mit Klinkenstecker (6.3mm MonoKlinke/TS-Klinke) an die mit „input“ bezeichnete Klinkenbuchse angeschlossen. Falls das Signal gleichzeitig an einen anderen Verstärker angeschlossen werden soll, benutzt man die mit „Link“ bezeichnete Klinkenbuchse als Parallelbuchse zum Durchschieften des Signals.

ACHTUNG! DIE „LINK“ - BUCHSE FUNKTION/ERT NICHT ALS EINGANG. ALLE UNSYMMETRISCHEN INSTRUMENTENKABEL SOLTEN NICHT LÄNGER ALS UNBEDINGT NOTWENDIG SEIN. DAHER SOLLTE DIE PAN03PASS AUCH IN DER NÄHE DER UNSYMMETRISCHEN QUELLE AUFGESTELLT SEIN.

Das niederohmige symmetrische Ausgangssignal steht auf der Frontseite an der XLR/m Buchse zur Verfügung. Die Belogung der Buchse ist normgerecht mit Pin 2 hoß ausgeführt. Gleichzeitig liegt das Signal aber auch auf Rückseite der PAN 03 auf der entsprechenden XLR/m Buchse an. Beide Buchsen sind parallel geschaltet und weisen gegeneinander keine galvanische Trennung auf. Prinzipiell spricht jedoch nichts dagegen, beide Buchsen auch zum ausgangsseitigen Splitton des Signals zu verwenden. Bei sehr niederohmigen Lasten kann allerdings ein geringer Pegerverlust bei gleichzeitiger Benutzung auftreten.

Die Verbindung zu einem Mischpult-Eingang erfolgt mit einem symmetrischen, abgeschirmten Mikrofonkabel. Die Kabellänge ist unkritisch und kann 100 Meter und mehr betragen, ohne dass eine hörbare Beeinträchtigung des Signals erfolgt.

PAD 30DB UND GND LIFT SCHALTER.

Die PAN03PASS kann man auch einsetzten, um Lautsprechersignale in ein Mischpult einzuspeisen. Dazu

Palmer

Palmer

wird der Verstärkerausgang mit der „Input“-Buchse verbunden und über die „Link“-Buchse das Signal an den Lautsprecher weitergeschleift. Beide Kabel müssen Lautsprecherkabel mit entsprechendem Leitungsquerschnitt sein. Dautsprechersignale einen viel höheren Pegel aufweisen, als Instrumenten- und Line-Signale, muss zur Dämpfung des Pegels der mit „PAD 30dB“ bezeichnete Schalter gedrückt sein. Um Übersteuerung zu vermeiden, sollte die vom Verstärker gelieferte Leistung nicht höher als 100 Watt sein.

ACHTUNG! LEISTUNGSVERSTÄRKER IN RÖHRENTECHNIK BENÖTIGEN IMMER EINE ENTSPRECHENDE LAST AM AUSGANG. IN KEINEM FALL DARF DER RÖHRENVERSTÄRKER OHNE LAUTSPRECHERBOX AN DIE PAN03PASS ANGESCHLOSSEN SEIN. EINE ZERSTÖRUNG BEIDER GERÄTE WÄRE DIE WAHRSCHÉINLICHE FOLGE.

Bei üblichen Mikrofonkabeln ist die Kabelabschirmung an beiden Seiten der XLR-Steckverbindung mit Pin 1 verbunden. Dies führt zu einer Verbindung der Erden dieser Geräte und kann als Folge das so genannte Erdschleifenbrummen auslösen. Da es aber zur Abschirmung genügt, die Masse nur einseitig anzuschließen, erlaubt der „GND-LIFT“- Schalter an der PAN03PASS die Trennung des PIN 1 von Masse. Damit werden Masseschleifen und die damit verbundenen Brummgeräusche ausgeschlossen. In der praktischen Anwendung wird man durch Ausprobieren die Position des Schalters wählen, die die geringsten Nebengeräusche verursacht.

GEHÄUSE-ERDUNG DER PANO3PASS

Bei 19 ^rd -Geräten erfolgt die Erdung des Gehäuses fast ausschließlich über die gemeinsame Rackschliene. Um auch hier Doppelerdung zu vermelden, Ist das Gehäuse Intern nicht mit der Elektronikende verbunden. Falls die PAN03PASS nun nicht in ein Rack eingebaut wird und im Betrieb sollten Störgeräusche durch Einstrahlung in das Gehäuse auftreten, so ist das Gehäuse z.B. über eine Schraubverbindung an der Frontplattenbefestigung mit einer geeigneten Masse zu verbinden.

TECHNISCHE DATEN

Passive DI-BOX mit 4 Kanälen

Je Kanal: 1 Eingang als 6.3mm TS-Klinke

Parallelausgang „LINK“ ebenfalls 6,3 mm TS-Klinke

Nominelle Eingangsimpedanz: 68 k

Übersetzungsverhältnis des Audio-Übertragers: 10 : 1

Ausgänge: 2 parallele XLR/m Buchsen: 1x Front, 1x Rückseite

Nominelle Ausgangsimpedanz: 600 Ω

Stahlblechgehäuse: 19", 1HE, ca. 90 mm tief

BITTE POSITIONIEREN SIE DIE PAN03PASS NICHT IN DER NÄHE VON STARKEN MAGNETISCHEN WECHSEL-FELDERN, Z.B. NETZTRANSFORMATOREN. ES BESTEHT DIE GEFAHR, DASS DABEI EIN NETZBRUMMEN IN DIE AUDIO-ÜBERTRAGER INDUZIERT WIRD.

22 23

HERSTELLERGARANTIE

Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke Palmer. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner erworbene Produkt, bei normalem Gebrauch während des Zeitraums von 5 Jahren bzw. bei Röhrenverstärker und Gitarrenboxen 2 Jahren ab Kaufdatum freil von Material- oder Verarbeitungsfehlern ist. Der Garantiezeitraum beginnt mit dem Datum des Kaufs. Der Geltendmachung eines Anspruchs auf Garantieleistungen erforderliche Nachweis des Kaufdatums, erfolgt durch die mit dem Kaufdatum versehene Quittung oder den mit dem Kaufdatum versehenen Lieferseheln. Sie haben Anspruch auf den Garantieservice zu den in diesem Dokument aufgeführten Bedingungen und Bestimmungen, falls eine Reparatur innerhallo des Garantiezeitraums erforderlich ist.

Diese Garantle gilt nur für den ursprünglichen Käufer des von Adam Hall vertriebenen Produkts und ist nicht an Personen übertragbar, denen vom ursprünglichen Käufer das Eigentum am Adam Hall Produkt übertragen wird. Innerhalb des Garantiezeitraums werden die fehlerhaften Komponenten oder das Produkt von Adam Hall repariert oder ersetzt. Alle Im Rahmen dieser Garantle ausgetauschten bzw. entfernten Komponenten gehen in das Eigentum von Adam Hall über.

In dem unwahrscheinlichen Fall, dass bei dem von Ihnen erworbenen Adam Hall Produkt ein Fehler wiederholt auftritt, kann Adam Hall nach eigenem Ermessen entscheiden, Ihnen dieses Produkt durch ein vergleichbares Produkt mit mindestens derselben Leistung zu ersetzen.

Adam Hall übernimmt keine Garantie für einen störungs- oder fehlerfreien Betrieb dieses Produkts. Adam Hall übernimmt keine Verantwortung für Schäden die auf eine inkorrekte Befolgung der im Lieferumfang erhaltenen Anweisungen zurückzuführen sind.

Diese Garantie erstreckt sich nicht auf:

• Verschleißtelle (z. B. Akkumulator, Röhren).
- Geräte deren Seriennummer entfernt wurde oder die beschädigt oder fehlerhaft wurden als Folge eines Unfalls
- nicht sachgerechter oder missbräuchlicher Verwendung oder anderer äußerer Ursachen
- Geräte die nicht entsprechend den Betriebsparametern betrieben wurden, die in den im Lieferumfang des Produkts enthaltenen Benutzerunterlagen festgelegt sind
- Geräte die aufgrund der Verwendung nicht von Adam Hall hergestellter oder vertriebener Teile repariert wurden
- Geräte die durch jemand anderen als Adam Hall oder durch einen autorisierten Servicepartner gewartet, geändert oder repariert wurden.

Palmer

Palmer

Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar.

Diese Garantie ist nur innerhalb von Europa gültig. Außeralb von Europa wenden Sie sich bitte an unsere offiziellen Vertriebspartner.

HAFTUNGSBESCHRÄNKUNG

Falls an Hardware-Produkten von Adam Hall Innerhalb der Garantiezelt Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz – und zwar den Jewell's niedrigeren Betrag – der bei üblichem Gebrauch fehlerhaften Komponenten begrenzt.

Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte Schäden, einschließlich Gewinnelbußen und unterbliebener Einsparungen sowie besonderer, indirekter oder Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie im Namen Dritter angemeideten Forderungen.

Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichlich verfolgt oder Schadensersatzansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlässigkeit und Gefährdungshaftung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann von niemandem aufgehoben oder verändert werden. Diese Haftungsbeschränkung Ist auch dann gültig, wenn Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personenschäden.

Diese Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen Ihnen möglicherweise weitere Ansprüche zu. Es Ist ratsam, in solchen Fällen die entsprechenden Gesetze heranzuziehen, um Ihre Rechte umfassend zu ermitteln.

INANSPRUCHNAHME DER GARANTIE

Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Händler, bei dem Sie das Produkt erworben haben.

EG-KONFORMITÄTSERKLÄRUNG

Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Weitere Informationen finden Sie unter www.adamhall.com.

KORREKTE ENTSORGUNG DIESES PRODUKTS (ELEKTRO-ABFÄLLE)

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Möltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu.

Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

UMWELTSCHUTZ UND ENERGIESPAREN

Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sie bitte alle nicht benötigten elektrischen Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen, ziehen Sie den Netzstecker.

Acorn Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die functionen Produkte gehalten können Änderungen und Irräumen vorbehalten. Das Koveren, die Überschung, und alle anderen Formen des Kapierons von Fragrimenten oder der Verständigkeit dieser Betriebungsanleitung ist untersegt.
