PAN 08 - Professionelle Audioausrüstung Palmer - Kostenlose Bedienungsanleitung

Produkttyp	DI-Box (aktiv)
Kanäle	4 identische Kanäle
Eingänge	4 × Kombibuchse (XLR/6,3 mm Klinke), symmetrisch
Ausgänge	8 × XLR/m (2 pro Kanal, parallel geschaltet)
Max. Eingangspegel	+12 dBu
Eingangsimpedanz	20 kOhm (symmetrisch)
Max. Ausgangspegel	+12 dB
Ausgangsimpedanz	600 Ohm
Frequenzgang	20 Hz – 20 kHz
Transformatorsymmetrierung	Ja
Bedienelemente	Ground-Lift, 2 × Gain (+6 dB, +12 dB), -20 dB Pad
Stromversorgung	Externes Netzteil 9 V DC (im Lieferumfang) oder Akkubetrieb 9–18 V
Gehäuse	Stahlblech, pulverbeschichtet, 19"-Einbau
Abmessungen (B × T × H)	480 mm × 90 mm × 45 mm (1 HE)
Gewicht	1,59 kg
Anzeige	Power-LED
Reinigung	Mit trockenem Tuch
Sicherheitshinweise	Nicht in der Nähe von Wasser/Wärmequellen betreiben; Lüftungsschlitze nicht blockieren; nur qualifiziertes Service-Personal reparieren lassen
Entsorgung	Elektrogerät nicht im Hausmüll entsorgen; Recycling gemäß EU-Richtlinie

Häufig gestellte Fragen - PAN 08 Palmer

Kann ich die PAN 08 mit einem 9-V-Block betreiben?

Wie viele Kanäle hat die Palmer PAN 08?

Was bedeutet der Ground-Lift-Schalter?

Wie stelle ich den Eingangspegel ein?

Welches Netzteil ist im Lieferumfang enthalten?

Kann ich die PAN 08 auch unsymmetrisch anschließen?

Was ist der Frequenzgang der PAN 08?

Ist die PAN 08 für den 19-Zoll-Einbau geeignet?

Wie vermeide ich Gehörschäden bei hohen Lautstärken?

Wo finde ich die Garantiebedingungen?

BEDIENUNGSANLEITUNG PAN 08 Palmer

1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.

4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.

5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.

6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.

7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.

8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.

9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.

10. Lüftungsschlitze dürfen nicht blockiert werden.

11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte - beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.

12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.

13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.

14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.

15. Öffnen Sie das Gerät zum Batteriewechsel, verändern Sie das Gerät nicht.

16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.

17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach- und Personenschäden verursachen kann.

18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.

20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.

21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden

22. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.

23. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.

24. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Händen.

25. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.

26. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG:

Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repa riert oder gewartet werden können. Lassen Sie Reparaturen ausschließlich von qualifiziertem Service-Personal durchführen.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen. Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.

HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf

Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0

KORREKTE ENTSORGUNG DIESES PRODUKTS

(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktelebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling zu. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfällen entsorgt werden.

ANWENDUNGSBEREICH

Die PAN08 kann universell als DI-Box, als Aufholverstärker und zur galvanischen Trennung eingesetzt werden. Die Ausgangssymmetrierung erfolgt durch hochwertige Übertrager. Die Ausgangsspannung ist in weiten Grenzen vom Mikrofon-Pegel bis zum professionellen Studiopegel einstellbar. Dazu steht einerseits ein PADSchalter mit 20dB (10fach) Dämpfung zur Verfügung. Andererseits kann der Pegel aber auch in drei 6 dB Schritten insgesamt um 18 dB angehoben werden. Die PAN08 beinhaltet vier identische Kanäle. Die Stromversorgung erfolgt über eine externe Gleichspannungsquelle, die eine Spannung zwischen 9 und 18V aufweisen sollte. Damit ist die PAN08 auch für netzunabhängigen Akkubetrieb bestens geeignet. Ein 9V Steckernetzeil ist im Lieferumfang enthalten.

ANSCHLÜSSE

Die folgende Beschreibung gilt für jeden der Kanäle A, B, C und D. Für das Eingangssignal steht eine Kombibuchse zur Verfügung. Sie ist symmetrisch beschaltet. Es können XLR-Kabel und Stereoklinkenkabel am Eingang angeschlossen werden, wenn das Eingangssignal symmetrisch ist. Durch einen Monoklinkenstecker wird der Eingang automatisch unsymmetrisch. Auch ein unsymmetrisch beschalteter XLR-Stecker (Brücke im Stecker zwischen PIN3 und PIN1) kann verwendet werden. Generell können daher sowohl übliche Mikrofonkabel als auch Instrumentenkabel je nach Quelle- an die Eingänge der PAN08 angeschlossen werden. Zur Vermeidung von Erdschleifen durch doppelte Erdung kann der PIN 1 der XLR-Eingangsbuchse beziehungsweise der Masseanschluss des Klinkensteckers von der Elektronikmasse getrennt werden. Dazu drücken Sie den mit GND LIFT bezeichneten Schalter neben der Kombibuchse. Der Ausgang ist für jeden Kanal doppelt vorhanden. Je eine symmetrisch beschaltete XLR/m Buchse befindet sich auf der Front und auf der Rückseite. Beide Buchsen sind parallel verschaltet. Prinzipiell können sie gleichzeitig benutzt werden, sofern die angeschlossenen Geräte sich nicht gegenseitig stören. Bei beiden Buchsen ist PIN1 mit der Elektronikmasse verbunden. Wenn dies zu unerwünschten Erdschleifen führt, ist am Eingang des folgenden Gerätes der GND-LIFT-Schalter zu be- tätigen, bzw. es muss einseitig am XLRVerbindungskabel PIN1 von der Abschirmung isoliert werden. Soll der Ausgang unsymmetrisch angeschlossen werden, benötigt man ein Kabel mit folgender Beschaltung: XLR PIN2 = heiß, PIN3 =

Masse. Je nach angeschlossenem Gerät ist eine Brücke im XLR-Stecker zwischen PIN1 und PIN3 für brummfreien Betrieb notwendig. Neben der rückseitigen Ausgangsbuchse finden Sie einen Schalter, der mit -20dB beschriftet ist. Damit kann für beide Ausgänge das Signal entsprechend gedämpft werden. Diese Dämpfung wird notwendig, wenn Sie am Eingang ein LINE-Signal anschließen, der Ausgang jedoch mit einem Mikrofoneingang verbunden wird. Ohne Dämpfung könnte der Mikrofoneingang z.B. eines Mischputtes sehr schnell übersteuert werden. Wird hingegen der Ausgang der PAN08 an einen LINE-Eingang angeschlossen, ist möglicherweise das gelieferte Signal zu niedrig. Um den Pegel anzuheben, sind zur Verstärkung auf der Frontseite zwei mit GAIN bezeichnete Druckschalter vorhanden. Der mit +6dB markierte Schalter liefert 2fache, der 12dB Schalter 4fache Verstärkung. Sind beide Schalter gedrückt erhöht sich die Verstärkung auf 18dB. Dies entspricht einem Verstärkungsfaktor von ca. 8fach. Auf der Gehäuse-Rückseite befindet sich der Anschluss für die externe Stromversorgung. Bei der Anschlussbuchse handelt es sich um den üblichen Eingang für DC-Hohlstecker mit 5,5mm Schatt und 2,1mm Stiftaufnahme. Der Schaff muss positive, der Stift negative Polung aufweisen. Das mitgelieferte Steckernetzteil ist perfekt auf die PAN08 angepasst. Es garantiert störungsfreien Betrieb aus dem Netz und sollte daher ausschließlich eingesetzt werden. Für Akku-Betrieb muss ein entsprechendes Kabel angefertigt werden. Bei Bedarf erbitten wir Ihre entsprechende Anfrage. Sobald die PAN08 mit Spannung versorgt wird, ist sie betriebsbereit. Eine Kontroll-LED auf der Front - mit POWER ON bezeichnet - dient zur Anzeige der vorhandenen Versorgungsspannung.

SPEZIFIKATIONEN

Produktart: DI-Box
Typ: aktiv
Anzahl Kanäle: 4
Anzahl Eingänge: 4
Eingangsanschlüsse: 6,3 mm Klinke, XLR
Max. Eingangspegel: +12 dBu
Eingangsimpedanz: Balanced: 20k Ohm
Anzahl Ausgänge: 8
Anzahl THRU-Ausgänge pro Kanal: 0
Ausgangsanschlüsse:	XLR
Max. Ausgangspegel:	+12 dB
Ausgangsimpedanz:	600 Ohm
Frequenzgang: 20 - 20000 Hz
Transformatorsymmetriert:	Ja
Übersetzungsverhältnis (Ratio):	Variabel
Anzeigeelemente: Power
Bedienelemente:	Ground-Lift, 2 x Gain, Attenuator
Stromversorgung: Netzteil 9 VDC
Gehäusematerial:	Stahlblech
Gehäuseoberfläche:	pulverbeschichtet
Breite:	480 mm / 19"
Tiefe:	90 mm
Höhe:	45 mm / 1 HE
Gewicht:	1.59 kg

Frequenz- und Phasengang

Quelle 600 Ω / +6 dBu

Gesamtklirrfaktor Quelle 600 Ω

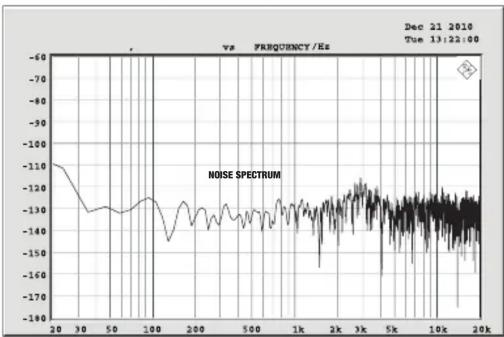

FFT Spektrum @ 0 dB Verstärkung Eingang offen
