MODE D'EMPLOI KA07 VELLEMAN

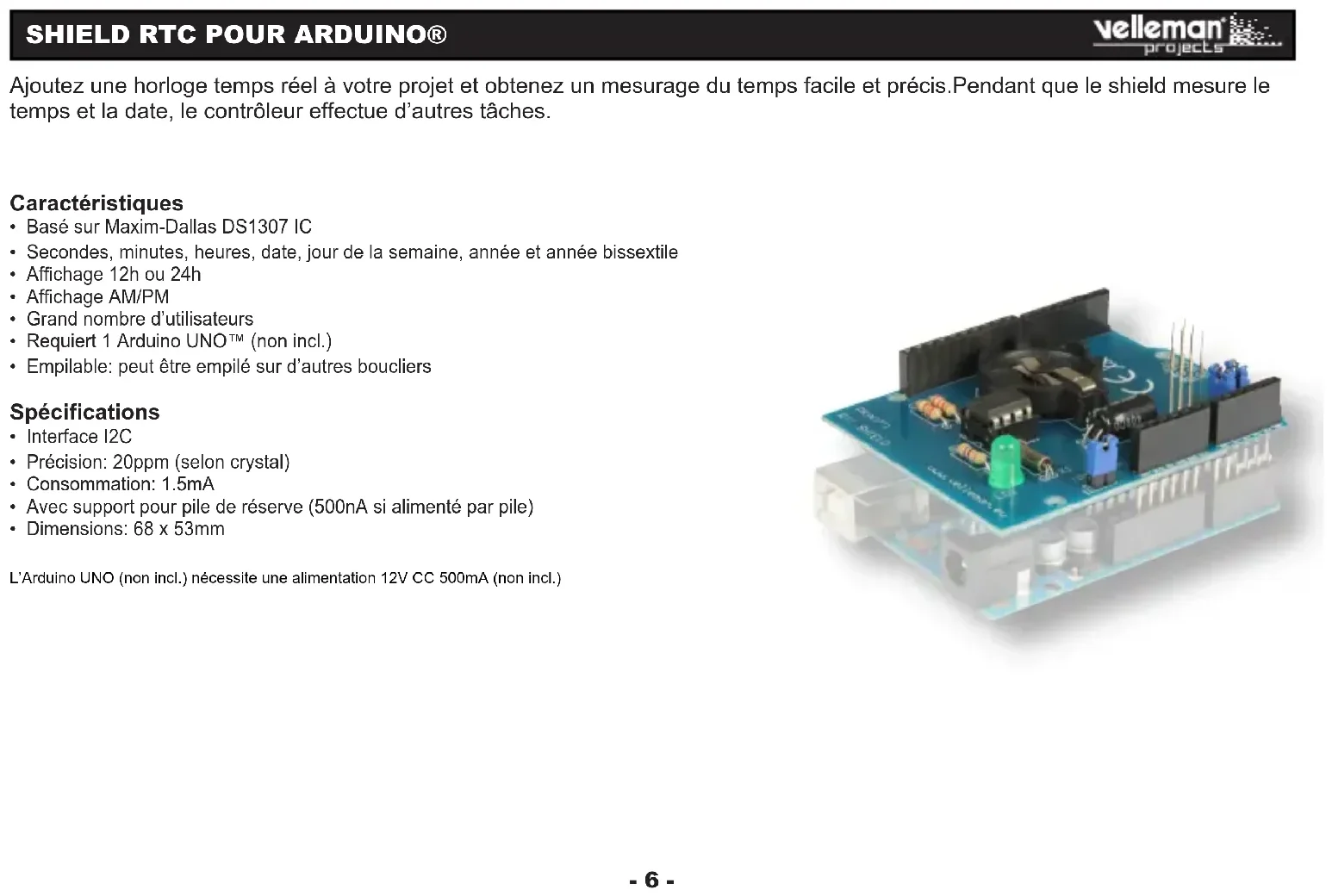

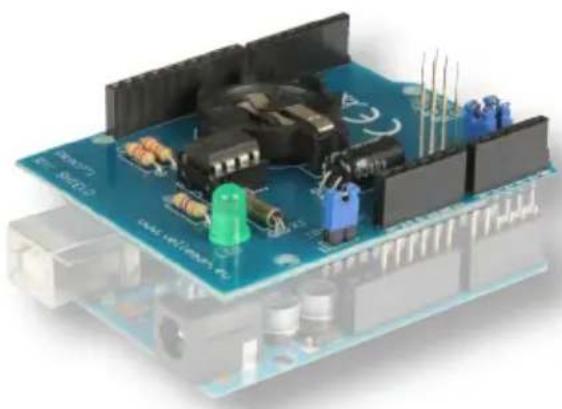

Ajoutez une horloge temps réel à votre projet et obtenez un mesurage du temps facile et précis.Pendant que le shield mesure le temps et la date, le contrôleur effectue d’autres tâches. Caractéristiques

• Basé sur Maxim-Dallas DS1307 IC

• Secondes, minutes, heures, date, jour de la semaine, année et année bissextile

• Grand nombre d’utilisateurs

• Requiert 1 Arduino UNO™ (non incl.)

• Empilable: peut être empilé sur d’autres boucliers Spécications

• Avec support pour pile de réserve (500nA si alimenté par pile)

• Dimensions: 68 x 53mm L’Arduino UNO (non incl.) nécessite une alimentation 12V CC 500mA (non incl.)- 7 - AVANT DE COMMENCER: Consultez également le manuel général pour des astuces concernant le soudage et pour de plus amples informations. Matériel nécessaire pour le montage du kit: » Petit fer à souder de max. 40W. » Fine soudure de 1mm, sans pâte à souder. » Petite pince coupante.

1. Montez les pièces correctement orientées sur le circuit imprimé, voir l’illustration.

2. Montez les pièces dans l’ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.

3. Utilisez les cases þ pour indiquer votre état d’avancement.

4. Tenez compte des remarques éventuelles dans le texte.

) Truc: Les photos sur l’emballage peuvent vous servir de guide lors de l’assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.

1. Montez les résistances.

2. Montez le condensateur en céramique qui se trouve sur le ruban adhésif.

3. Montez le christal.

Voir le mode d’emploi illustré pour un montage correct !

4. Montez le support de CI. Attention à la position de l’encoche!

5. Montez le condensateur électrolytiques. Attention à la polarité !

Voir le mode d’emploi illustré pour un montage correct !

6. Montez le porte-pile.

7. Montez la LED. Attention à la polarité!

8. Montez les connecteurs mâles. Coupez-les sur mesure (voir ill.).

9. Montez les connecteurs femelles à wrapper.

Voir le mode d’emploi illustré pour un montage correct !

10. Places le CI dans son support. Attention à la position de l’encoche!

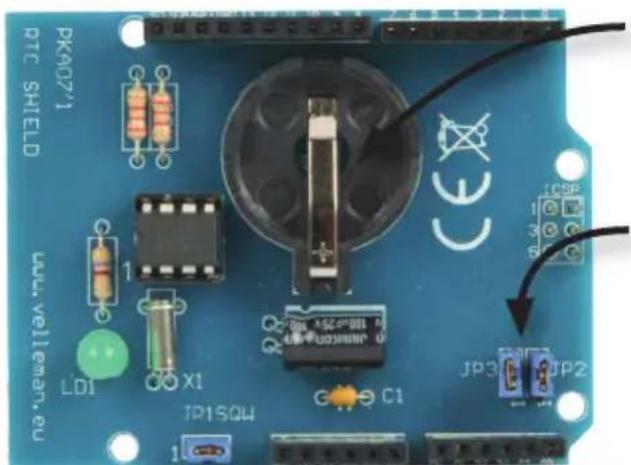

Batterie de secours: fournit l’alimentation au shield quand l’Arduino Uno n’est pas actif. Placer les cavaliers JP2 et JP3 quand le shield est utilisé avec l’Arduino Uno rev2 ou l’Arduino 2009. Le circuit intégré pilote une LED clignotant à la même fréquence que la sortie SQW. Via le cavalier JP1, on peut choisir si le signal va également jusqu’à la broche A3 du shield. La bibliothèque permet de régler la fréquence de la LED. Utiliser la com- mande RTC.sqw(x). Valeurs pour ‘x’: 0: LED éteinte 1: 1 Hz 2: 4096 Hz 3: 8192 Hz 4: 32768 Hz Téléchargement de la bibliothèque sur www.vellemanprojects.eu- 9 -
