Marca	Velleman
Modelo	KA07
Tipo de producto	Shield de reloj en tiempo real para Arduino UNO
Dimensiones	68 x 53 mm
Peso	Aproximadamente 20 g
Alimentación principal	A través de Arduino UNO (12 V CC, 500 mA no incluido)
Alimentación de respaldo	Batería de respaldo (500 nA en reposo, tipo no especificado, probablemente CR2032)
Circuito integrado	Maxim-Dallas DS1307
Interfaz	I2C
Precisión	20 ppm (según cristal)
Consumo	1,5 mA
Visualización de hora	12h o 24h con indicación AM/PM
Funciones principales	Medición del tiempo y la fecha, segundo, minuto, hora, día de la semana, año bisiesto
Compatibilidad	Arduino UNO, apilable sobre otros shields
Mantenimiento	Evitar la humedad, guardar en un lugar seco
Seguridad	Bajo voltaje, cuidado con los cortocircuitos durante el montaje
Contenido del kit	Placa de circuito impreso, resistencias, condensadores, cristal, soporte de CI, LED, conectores, portapilas, batería de respaldo (no especificada)
Herramientas necesarias	Soldador máx. 40 W, soldadura fina 1 mm (sin pasta), pinza cortante
Software	Biblioteca para descargar en vellemanprojects.eu
Puente JP1	Selecciona la conexión de la señal SQW al pin A3
Puentes JP2 y JP3	Colocar para Arduino UNO rev2 o Arduino 2009

Preguntas frecuentes - KA07 VELLEMAN

¿Cuál es el rol principal del shield KA07?

El KA07 es un shield de reloj en tiempo real basado en el circuito DS1307 que permite agregar una medición precisa del tiempo y la fecha a sus proyectos Arduino.

¿Qué herramientas son necesarias para ensamblar el kit?

Necesitará un soldador de máx. 40W, soldadura fina de 1 mm (sin pasta) y unas pinzas cortantes pequeñas.

¿Cómo alimentar el shield?

El shield se alimenta a través del Arduino UNO (12 V CC, 500 mA no incluido). En caso de corte, una batería de respaldo (no incluida) mantiene el reloj con un consumo de 500 nA.

¿Cómo montar el cristal correctamente?

Consulte el manual de instrucciones ilustrado para un montaje correcto. Asegúrese de respetar la orientación y las soldaduras.

¿Cómo conectar el circuito integrado?

Monte primero el soporte de CI respetando la muesca, luego coloque el circuito DS1307 en el soporte. La muesca del soporte debe coincidir con la del circuito.

¿Qué hacer con los puentes JP1, JP2, JP3?

El puente JP1 permite conectar la señal SQW al pin A3. Los puentes JP2 y JP3 se colocan si utiliza un Arduino UNO rev2 o Arduino 2009.

¿Cómo ajustar la frecuencia del LED?

Utilice el comando RTC.sqw(x) con x = 0 (apagado), 1 (1 Hz), 2 (4096 Hz), 3 (8192 Hz) o 4 (32768 Hz).

¿Dónde descargar la biblioteca de software?

La biblioteca está disponible en www.vellemanprojects.eu.

¿El shield es compatible con otras placas Arduino?

Está especialmente diseñado para el Arduino UNO y es apilable sobre otros shields. Para uso con Arduino UNO rev2 o 2009, coloque los puentes JP2 y JP3.

¿Cuáles son las precauciones de soldadura?

Use un soldador de máx. 40W, soldadura sin pasta. Monte los componentes en orden, respete las polaridades (condensador electrolítico, LED) y verifique los valores con la lista de piezas.

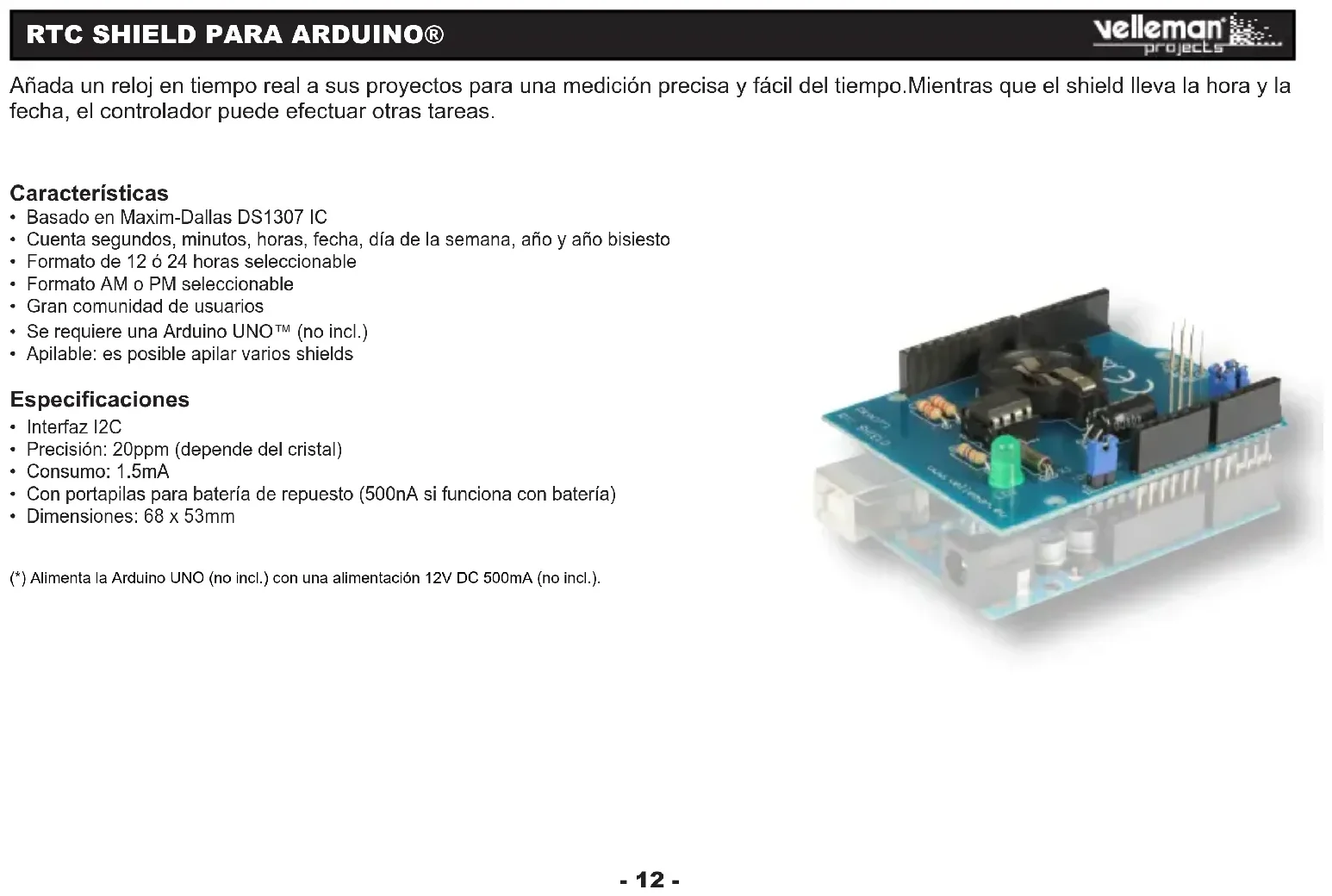

MANUAL DE USUARIO KA07 VELLEMAN

Añada un reloj en tiempo real a sus proyectos para una medición precisa y fácil del tiempo. Mientras que el shield lleva la hora y la fecha, el controlador puede efectuar otras tareas.

Características

• Basado en Maxim-Dallas DS1307 IC
- Cuenta segundos, minutos, horas, fecha, día de la semana, año y año bisiesto
- Formato de 12 ó 24 horas seleccionable
- Formato AM o PM seleccionable
- Gran comunidad de usuarios
- Se requiere una Arduino UNO™ (no incl.)
- Apilable: es posible apilar varios shields

Especificaciones

• Interfaz I2C
• Precisión: 20ppm (depende del cristal)
• Consumo: 1.5mA
• Con portapilas para batería de repuesto (500nA si funciona con batería)
  • Dimensiones: 68 x 53mm

(*) Alimenta la Arduino UNO (no incl.) con una alimentación 12V DC 500mA (no incl.).

ANTES DE EMPEZAR: Lea también el manual del usuario para consejos de soldadura y otras informaciones generales.

Material necesario para el montaje del kit :

» Pequeño soldador de 40W máx.
» Soldadura de 1mm, sin pasta de soldadura.
» Pequeños alicates de corte.

1. Coloque los componentes correctamente orientados en el circuito integrado (véase la figura).
2. Coloque los componentes por orden correcto (véase la lista de componentes).
3. Use los cajetines ☑ para indicar su progreso.
4. Tenga en cuenta las eventuales observaciones.

I. MONTAJE

NO SIGA A CIEGAS EL ORDEN DE LOS COMPONENTES EN LA CINTA. ¡CONTROLE SIEMPRE EL VALOR CON LA LISTA DE COMPONENTES!

Consejos: Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores.

1. Monte las resistencias.
2. Monte el condensador cerámico que se encuentran en la banda.
3. Monte el cristal. ¡Consulte las figuras de la lista de componentes ilustrada para un montaje correcto!
4. Monte el soporte de CI. ¡Atención a la posición de la muesca!
5. Monte el condensador electrolítico. ¡Controle la polaridad! ¡Consulte las figuras de la lista de componentes ilustrada para un montaje correcto!
6. Montar el portapilas.
7. Monte el LED. ¡Controle la polaridad!
8. Monte los conectores macho. Córtelos a medida (véase la fig.)

9. Monte los conectores wire-wrap hembra. ¡Consulte las figuras de la lista de componentes ilustrada para un montaje correcto!

10. Monte el Cl. ¡Atención a la posición de la muesca!

II. INFORMACIÓN GENERAL

La biblioteca está disponible en www.vellemanprojects.eu

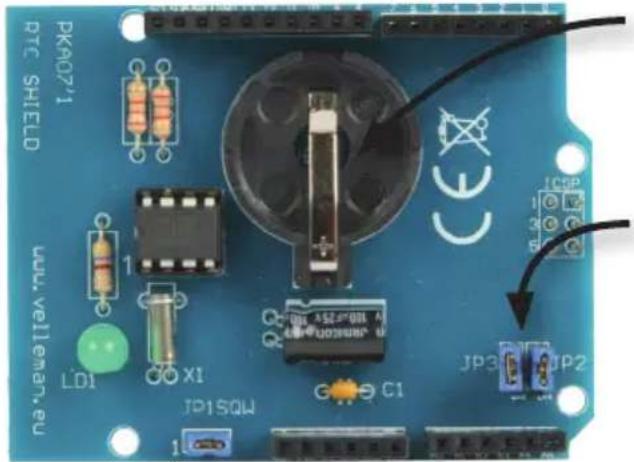

Batería de repuesto: alimenta el shield si la Arduino Uno no está activada.

Instale el cable de puente JP2 y JP3 si utiliza el shield con la Arduino Uno rev2 o Arduino 2009.

El CI controla un LED que parpadea en la misma frecuencia que la salida SQW. Seleccione con el cable de puente JP1 si la señal también debe ir al pin A3 del shield.

La biblioteca permite ajustar la frecuencia dell LED. Utilice el comando RTC, sqw(x). Valores para 'x';

0: LED desactivado

1:1 Hz
2:4096 Hz
3:8192 Hz
