GEBRUIKSAANWIJZING KA07 VELLEMAN

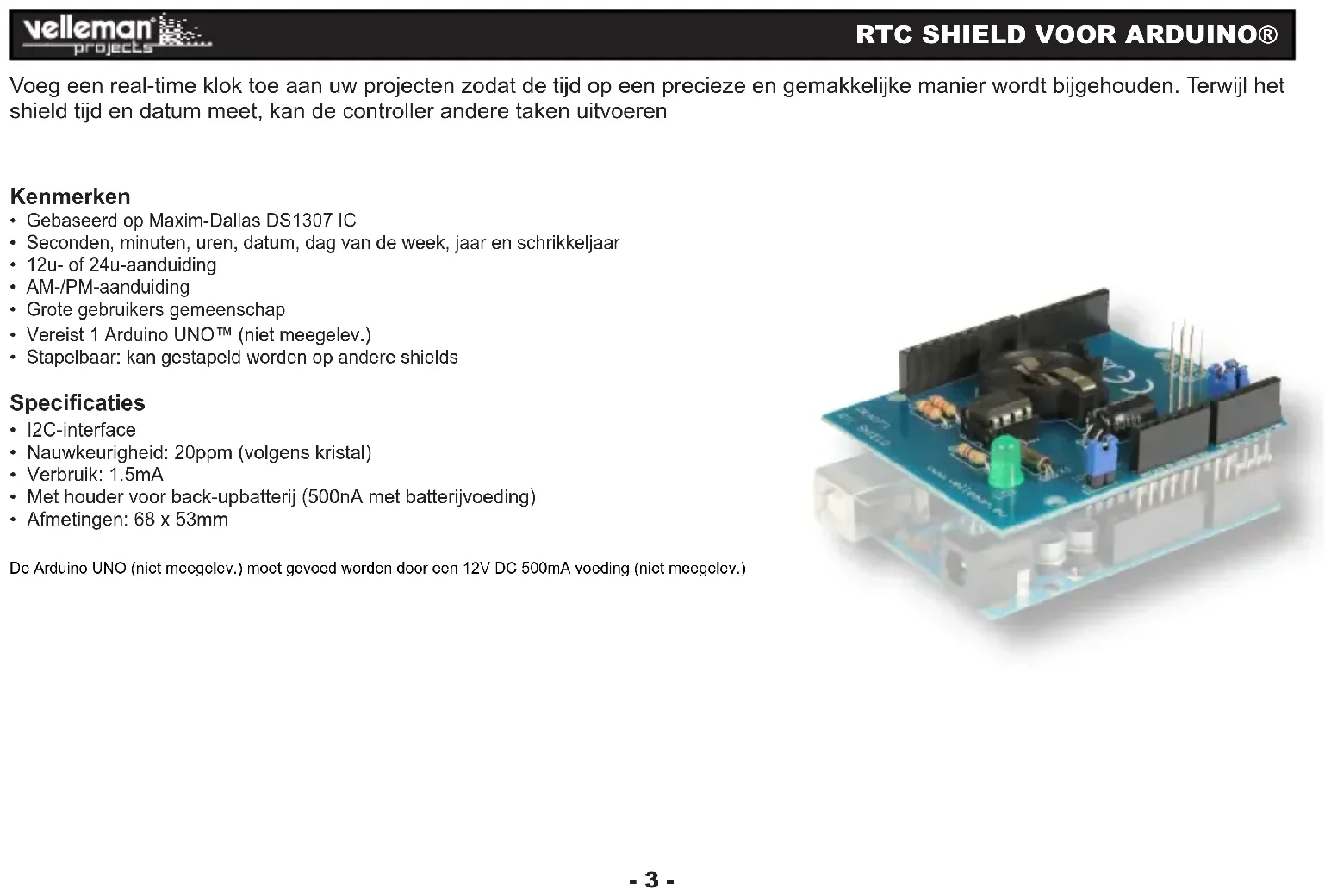

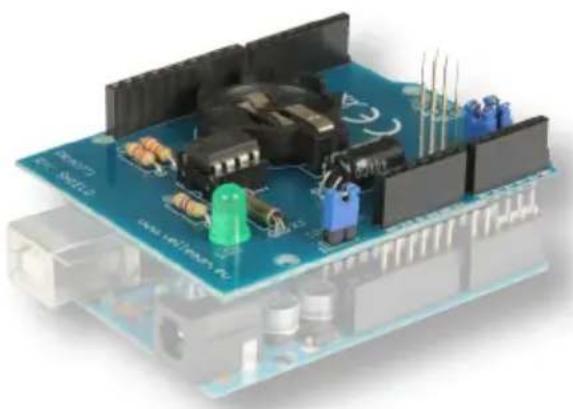

Voeg een real-time klok toe aan uw projecten zodat de tijd op een precieze en gemakkelijke manier wordt bijgehouden. Terwijl het shield tijd en datum meet, kan de controller andere taken uitvoeren
Kenmerken
• Gebaseerd op Maxim-Dallas DS1307 IC
- Seconden, minuten, uren, datum, dag van de week, jaar en schrikkeljaar
• 12u- of 24u-aanduiding
• AM-/PM-aanduiding
• Grote gebruikers gemeenschap
• Vereist 1 Arduino UNO™ (niet meegelev.)
- Stapelbaar: kan gestapeld worden op andere shields
Specifications
- 12C-interface
• Nauwkeurigheid: 20ppm (volgens kristal) - Verbruik: 1.5mA
- Met houder voor back-upbatterij (500nA met batterijvoeding)
• Afmetingen: 68 x 53mm
De Arduino UNO (niet meegelev.) moet gevoed worden door een 12V DC 500mA voeding (niet meegelev.)
ALVORENS TE BEGINNEN: Zie ook de algemene handleiding voor soldeertips en andere algemene informatie.
Benodigdheden om de kit te bouwen:
» Kleine soldeerbout van max 40W.
» Dun 1mm soldeersel, zonder soldeervet.
» Een kleine kniptang.
- Monteer de onderdelen correct op de print zoals in de illustraties.
- Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
- Gebruik de ☑ vakjes om uw vorderingen aan te duiden.
- Hou rekening met eventuele opmerkingen in de tekst.
I. BOUW
VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLEER ALTIJD DE WAARDE VIA DE STUKLIJST!
Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.
1. Monteer de weerstanden.
2. Monteer de keramische condensator die zich op de tape bevinden.
3. Monteer het kristal.
Maak gebruik van de tekeningen in de geïllustreerde handleiding voor een juiste montage!
4. Monteer het IC voetje. Let op de positie van de nok!
5. Monteer de electrolytische condenstor. Let op de polariteit!
Maak gebruik van de tekeningen in de geïllustreerde handleiding voor een juiste montage!
6. Monteer de batterijhouder.
7. Monteer de LED. Let op de polariteit!
8. Monteer de mannelijke pinheaders. Knip deze op maat zoals aangegeven op de figuur.
9. Monteer de vrouwelijke wire wrap headers.
Maak gebruik van de tekeningen in de geïllustreerde handleiding voor een juiste montage!
10. Plaats het IC's in zijn voetje, let op de stand van de nok!
II. ALGEMENE INFORMATIE
De bibliotheek is beschikbaar op www.vellemanprojects.eu


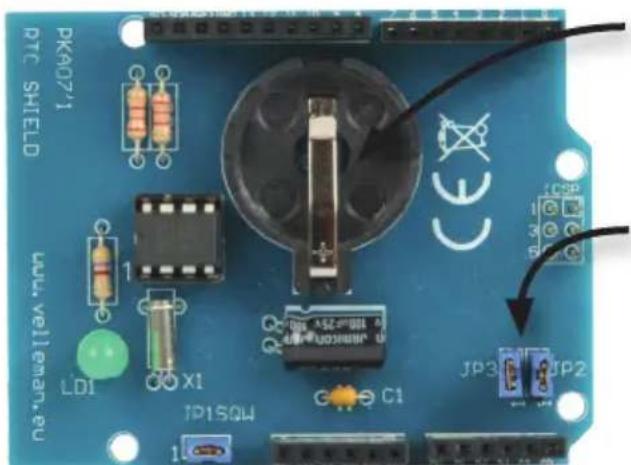

DKAD71 RTC SHIELD LDI X1 JP1SQW C1 CE JCP3 JP2 UUL, VELLEMAN, EUBack-upbatterij: voorziet het shield van spanning als de Arduino Uno niet actief is.
Plaats de JP2 en JP3 jumper als u het shield gebruikt met Arduino Uno rev2 of Arduino 2009
Het IC stuurt een led aan welke knippert op dezelfde frequentie als de SQW uitgang. Via jumper JP1 kunt u selecteren of dit signaal ook naar pin A3 van het shield gaat.
De biblotheek laat toe om de frequentie van de LED in te stellen. Hiervoor gebruiken we het commando RTC.sqw(x). Waarden voor 'x';
0:led ult
1:1 Hz
2:4096 Hz
3:8192 Hz
4:32768 Hz
SHIELD RTC POUR ARDUINO®
