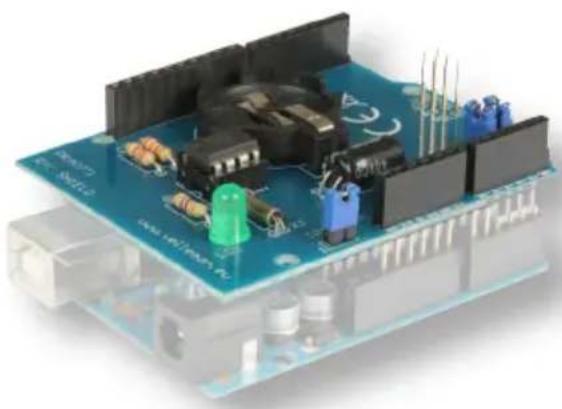

KA07 - Elektronisches Bauteil VELLEMAN - Kostenlose Bedienungsanleitung

Marke	Velleman
Modell	KA07
Produkttyp	Echtzeituhr-Shield für Arduino UNO
Abmessungen	68 x 53 mm
Gewicht	Ca. 20 g
Hauptstromversorgung	Über Arduino UNO (12 V DC, 500 mA nicht enthalten)
Backup-Stromversorgung	Reservebatterie (500 nA im Standby, Typ nicht angegeben, wahrscheinlich CR2032)
Integrierter Schaltkreis	Maxim-Dallas DS1307
Schnittstelle	I2C
Genauigkeit	20 ppm (abhängig vom Quarz)
Stromverbrauch	1,5 mA
Zeitanzeige	12h oder 24h mit AM/PM-Anzeige
Hauptfunktionen	Zeit- und Datumsmessung, Sekunde, Minute, Stunde, Wochentag, Schaltjahr
Kompatibilität	Arduino UNO, stapelbar auf andere Shields
Pflege	Feuchtigkeit vermeiden, an einem trockenen Ort aufbewahren
Sicherheit	Niederspannung, Vorsicht bei Kurzschlüssen während der Montage
Kit-Inhalt	Leiterplatte, Widerstände, Kondensatoren, Quarz, IC-Sockel, LED, Steckverbinder, Batteriehalter, Reservebatterie (nicht angegeben)
Benötigte Werkzeuge	Lötkolben max. 40 W, feines Lot 1 mm (ohne Flussmittel), Seitenschneider
Software	Bibliothek zum Herunterladen auf vellemanprojects.eu
Jumper JP1	Wählt die Verbindung des SQW-Signals zu Pin A3
Jumper JP2 und JP3	Für Arduino UNO rev2 oder Arduino 2009 setzen

Häufig gestellte Fragen - KA07 VELLEMAN

Was ist die Hauptfunktion des KA07 Shields?

Das KA07 ist ein Echtzeituhr-Shield basierend auf dem DS1307-Chip, das eine präzise Zeit- und Datumsmessung zu Ihren Arduino-Projekten hinzufügt.

Welche Werkzeuge werden für den Zusammenbau des Kits benötigt?

Sie benötigen einen Lötkolben von max. 40 W, feines Lot von 1 mm (ohne Flussmittel) und einen kleinen Seitenschneider.

Wie wird das Shield mit Strom versorgt?

Das Shield wird über den Arduino UNO (12 V DC, 500 mA nicht enthalten) mit Strom versorgt. Bei Stromausfall hält eine Reservebatterie (nicht im Lieferumfang) die Uhr mit einem Verbrauch von 500 nA aufrecht.

Wie wird der Quarz korrekt montiert?

Beachten Sie die bebilderte Anleitung für den korrekten Zusammenbau. Achten Sie auf die Ausrichtung und die Lötstellen.

Wie wird der integrierte Schaltkreis angeschlossen?

Montieren Sie zuerst den IC-Sockel unter Beachtung der Kerbe, dann setzen Sie den DS1307-Chip in den Sockel. Die Kerbe des Sockels muss mit der des Chips übereinstimmen.

Was ist mit den Jumpern JP1, JP2, JP3 zu tun?

Der Jumper JP1 verbindet das SQW-Signal mit Pin A3. Die Jumper JP2 und JP3 werden gesetzt, wenn Sie einen Arduino UNO rev2 oder Arduino 2009 verwenden.

Wie wird die Frequenz der LED eingestellt?

Verwenden Sie den Befehl RTC.sqw(x) mit x = 0 (aus), 1 (1 Hz), 2 (4096 Hz), 3 (8192 Hz) oder 4 (32768 Hz).

Wo kann die Softwarebibliothek heruntergeladen werden?

Die Bibliothek ist verfügbar auf www.vellemanprojects.eu.

Ist das Shield mit anderen Arduino-Boards kompatibel?

Es ist speziell für den Arduino UNO entwickelt und stapelbar auf andere Shields. Für die Verwendung mit Arduino UNO rev2 oder 2009 setzen Sie die Jumper JP2 und JP3.

Welche Lötvorsichtsmaßnahmen gibt es?

Verwenden Sie einen Lötkolben von max. 40W, Lötzinn ohne Flussmittel. Montieren Sie die Komponenten in der Reihenfolge, beachten Sie die Polaritäten (Elektrolytkondensator, LED) und überprüfen Sie die Werte mit der Teileliste.

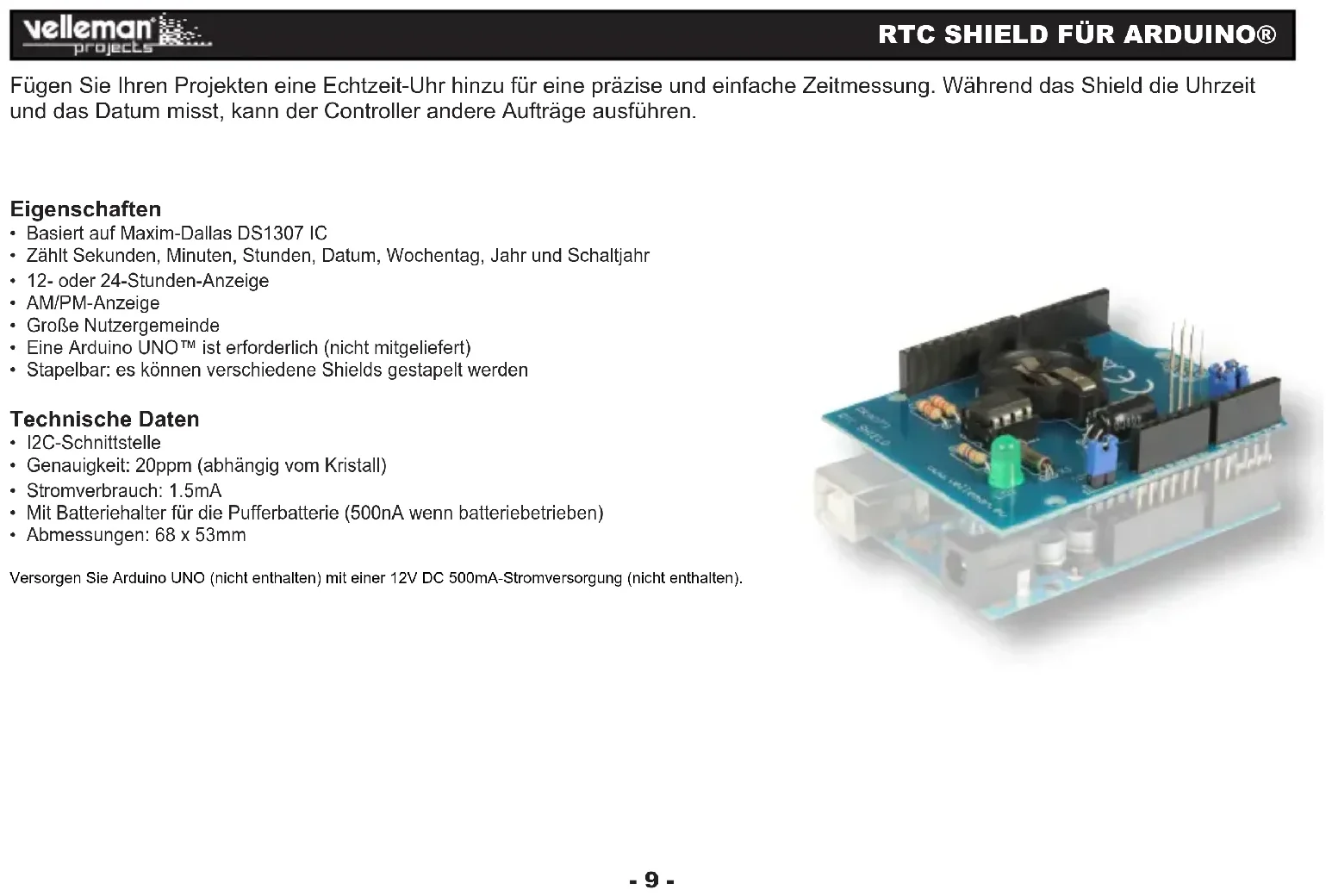

BEDIENUNGSANLEITUNG KA07 VELLEMAN

Fügen Sie Ihren Projekten eine Echtzeit-Uhr hinzu für eine präzise und einfache Zeitmessung. Während das Shield die Uhrzeit und das Datum misst, kann der Controller andere Aufträge ausführen.

Eigenschaften

• Basiert auf Maxim-Dallas DS1307 IC
- Zählt Sekunden, Minuten, Stunden, Datum, Wochentag, Jahr und Schaltjahr
• 12- oder 24-Stunden-Anzeige
• AM/PM-Anzeige
- Große Nutzergemeinde
- Eine Arduino UNO™ ist erforderlich (nicht mitgeliefert)
- Stapelbar: es können verschiedene Shields gestapelt werden

Technische Daten

• I2C-Schnittstelle
• Genauigkeit: 20ppm (abhängig vom Kristall)
• Stromverbrauch: 1.5mA
- Mit Batteriehalter für die Pufferbatterie (500nA wenn batteriebetrieben)
• Abmessungen: 68 x 53mm

Versorgen Sie Arduino UNO (nicht enthalten) mit einer 12V DC 500mA-Stromversorgung (nicht enthalten).

BEVOR SIE ANFANGEN: Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen.

Zum Bau notwendiges Material:

» Kleiner Lötkolben von höchstens 40W.
» Dünnes Lötmetall von 1mm, ohne Lötfett.
» Eine kleine Kneifzange.

1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
3. Notieren Sie mittels der ☑-Häuschen Ihre Fortschritte.
4. Beachten Sie eventuelle Bemerkungen im Text.

I. MONTAGE

FOLGEN SIE NIE BLINDLINGS DER REIHENFOLGE DER KOMPONENTEN IM BAND. ÜBERPRÜFEN SIE IMMER DEN WERT ÜBER DIE STÜCKLISTE!

Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.

1. Montieren Sie die Widerstände.
2. Montieren Sie den Keramikkondensator, die am Band befestigt ist.
3. Montieren Sie den Kristall.
   Siehe Sie das Abbildung in der illustrierten Stückliste für eine korrekte Montage!
4. Montieren Sie die IC-Fassung. Achten Sie auf die Position des Nockens!
5. Montieren Sie den Elektrolytkondensator. Achten Sie auf die Polarität! Siehe Sie das Abbildung in der illustrierten Stückliste für eine korrekte Montage!
6. Montieren Sie den Batteriehalter.
7. Montieren Sie die LED. Achten Sie auf die Polarität!
8. Montieren Sie die Stiftleisten. Schneiden Sie diese nach Maß (siehe Abb.).
9. Montieren Sie de Wire Wrap Buchsenleisten. Siehe Abbildungen in der illustrierten Stückliste für eine korrekte Montage!
10. Montieren Sie den IC in ihre fassung. Achten Sie auf die Position des Nockens!

II. ALLGEMEINE INFORMATION

Die Bibliothek finden Sie auf www.vellemanprojects.eu

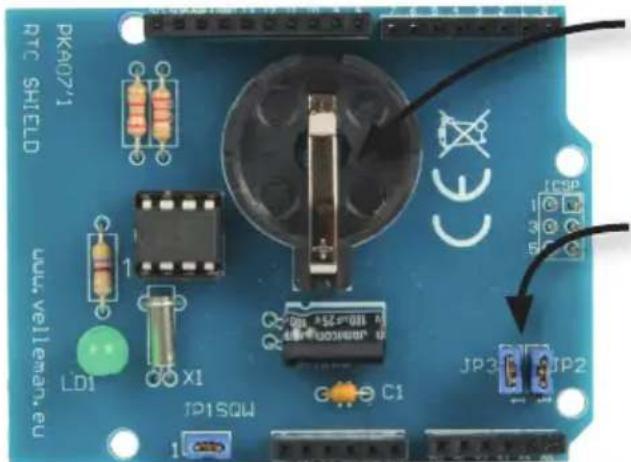

Pufferbatterie: versorgt das Shield mit Strom wenn die Arduino Uno nicht eingeschaltet ist.

Installieren Sie die Steckbrücken JP2 und JP3 wenn Sie das Shield mit der Arduino Uno rev2 oder Arduino 2009 verwenden.

Die Leiterplatte steuert eine LED, die auf derselben Frequenz als der SQW-Ausgang blinkt, an. Mit der Steckbrücke JP1 können Sie auswählen, ob das Signal auch zum A3-Pin des Shields gehen muss.

Die Bibliothek erlaubt Ihnen, die Frequenz der LED einzustellen. Verwenden Sie hierfür den Befehl RTC.sqw(x). Werte für 'x':

0: LED aus

1:1Hz

2:4096 Hz

3:8192Hz

4:32768 Hz
