MODE D'EMPLOI DSU100 IFM

Notice d'utilisation

Mémoire de données IO-Link

DSU100

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Notes légales 3

2 Consignes de sécurité. 4
3 Usage prévu 5
4 Montage 6

4.1 Conception mécanique 6
4.2 Montage sur la cuve avec un adaptateur de montage.... 6
4.3 Montage sans adaptateur de montage 6

5 Raccordement électrique 7
6 Eléments de service et d'indication 8
7 Fonction 9

7.1 IO-Link 9

7.1.1 Informations générales 9
7.1.2 Informations spécifiques à l'appareil 9
7.1.3 Paramètres spécifiques à l'appareil.... 9

7.1.3.1 Paramètre "Adresse pour lecture/écriture automatique" 9
7.1.3.2 Paramètre "Longueur de données pour lecture/écriture automatique" ..... 9

8 Fonctionnement 11

8.1 Bits d'état 11
8.2 Valeurs d'erreur dans l'entrée process 11
8.3 Mode de fonctionnement « Lecture de l'UID ».... 12
8.4 Mode de fonctionnement « lecture automatique des données » 13
8.5 Mode de fonctionnement « Ecriture automatique des données » 14
8.6 Mode de fonctionnement « Lecture des données ».... 15

8.6.1 Exemple « Lecture réussie ».... 16
8.6.2 Exemple « Lecture non exécutée ».... 16

8.7 Mode de fonctionnement « Ecriture des données » 17

8.7.1 Exemple « Ecriture réussie » 18
8.7.2 Exemple « Ecriture non exécutée ».... 19

8.8 Mode de fonctionnement « Effacer les données ». 20

9 Maintenance, réparation et élimination 22
10 Homologations/normes 23

Glossaire....25

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne peut être reproduite ou exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produits, les images, sociétés ou autres marques sont la propriété de leurs titulaires.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

Le dispositif de mémoire IO-Link stocke des données non volatiles dans des environnements industriels. L'interface IO-Link sert à échanger les données et paramétrer l'appareil.

L'appareil est généralement utilisé pour l'identification d'outils interchangeables ou de composants d'installations.

4 Montage

Informations sur les accessoires disponibles sur www.ifm.com

4.1 Conception mécanique

Fig. 1: Appareil

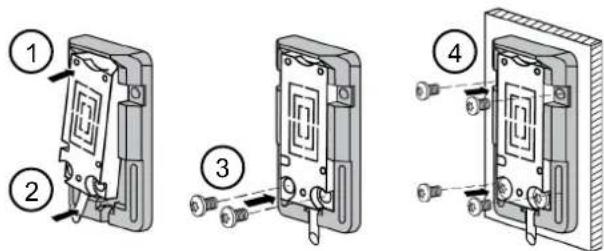

4.2 Montage sur la cuve avec un adaptateur de montage

Fig. 2: Monter l'appareil en utilisant l'adaptateur de montage

L'adaptateur de montage est disponible comme accessoire (référence E12153).

Monter l'appareil en utilisant l'adaptateur de montage :

Insérer la partie supérieure de l'appareil (1) dans l'adaptateur de montage.
Appuyer le côté inférieur de l'appareil (2) dans l'adaptateur de montage.
L'appareil peut être inséré dans l'adaptateur de montage des deux côtés.
▶ Fixer l'appareil sur l'adaptateur de montage à l'aide des vis fournies (3).
Monter l'adaptateur de montage sur la cuve à l'aide des vis fournies (4).

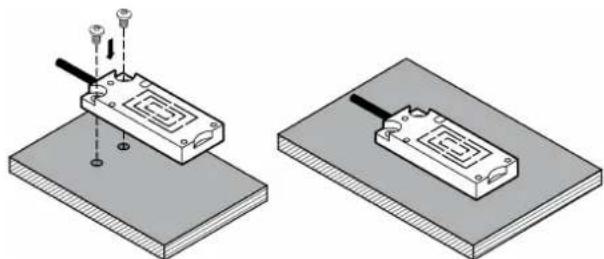

4.3 Montage sans adaptateur de montage

Fig. 3: Montage de l'appareil sans adaptateur de montage

Monter l'appareil sans adaptateur de montage :

▶ Fixer l'appareil sur le lieu d'installation à l'aide de vis ou d'adhésifs appropriés.

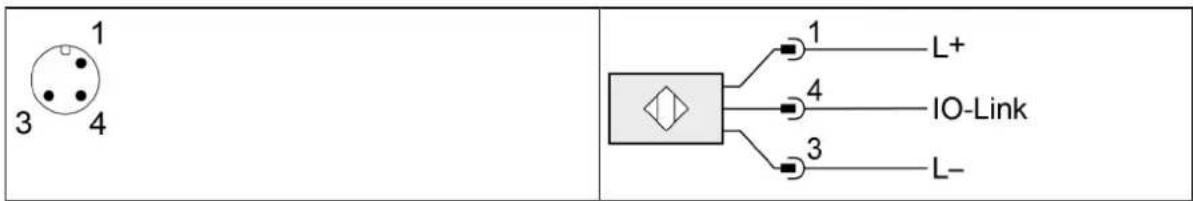

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.
▷ Appareil de la classe de protection III (CP III).
L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.
Avant le raccordement électrique mettre l'installation hors tension.

Raccorder l'appareil :

Raccorder l'appareil au maître IO-Link via le connecteur M12.
L'alimentation en tension s'effectue via le maître IO-Link.

1 3 4 1 L+ 4 IO-Link 3 L-

Informations sur les accessoires disponibles sur www.ifm.com

6 Eléments de service et d'indication

Fig. 4: Eléments de visualisation

1 LED multicolore

Etat LED verte LED jaune
Fonctionnel La LED verte est allumée en permanence
Ecriture/lecture réussie dans la mémoire IO-Link		La LED jaune clignote 1x brièvement
Erreur lors de l'écriture/lecture de la mémoire IO-Link		La LED jaune clignote rapidement de manière répétée
Fonction de clignotement La LED verte clignote 2x par seconde La LED jaune clignote 2x par seconde

La fonction de clignotement permet de localiser facilement l'appareil dans les installations.

7 Fonction

7.1 IO-Link

7.1.1 Informations générales

Cet appareil dispose d'une interface IO-Link permettant l'accès direct aux données process et de diagnostic. En outre, l'appareil peut être paramétré en cours de fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

7.1.2 Informations spécifiques à l'appareil

Pour une communication hors fonctionnement avec un système, il suffit d'un PC, d'un logiciel de paramétrage IO-Link et d'un câble adaptateur IO-Link.

Informations nécessaires sur l'IODD, la structure des données du processus, les informations de diagnostic, les adresses des paramètres ainsi que le matériel et les logiciels requis sur www.ifm.com.

7.1.3 Paramètres spécifiques à l'appareil

L'appareil est paramétré à l'aide d'un outil de paramétrage IO-Link (par exemple ifm moneo configure).

Pour plus d'informations, voir l'IODD sur www.ifm.com.

7.1.3.1 Paramètre "Adresse pour lecture/écriture automatique"

(Index 1903, sous-index 0)

Dans le mode de fonctionnement « READ DATA AUTO » / « WRITE DATA AUTO », l'appareil lit / écrit automatiquement un certain nombre d'octets de données.

Le paramètre détermine l'adresse dans de la zone de mémoire qui est accédée lors de la lecture/écriture. L'adresse est spécifiée en octets à partir du début de la zone de mémoire.

Les données sont traitées comme un mot de données (2 octets).

▶ Utiliser le mot de données comme format pour l'adresse.
▶ N'utilisez que des adresses paires.

La zone de mémoire adressée pour l'opération de lecture/écriture ne doit pas se trouver en dehors de la zone de mémoire de l'appareil :

▶ Adresse pour lecture / écriture autom. + longueur des données pour lecture / écriture autom. ≤ nombre d'octets disponibles sur l'appareil

7.1.3.2 Paramètre "Longueur de données pour lecture/écriture automatique"

(Index 1904, sous-index 0)

Dans le mode de fonctionnement « READ DATA AUTO » / « WRITE DATA AUTO », l'appareil lit / écrit automatiquement un certain nombre d'octets de données.

Le paramètre détermine la longueur de la zone de mémoire en octets qui est lue ou écrite par l'appareil.

Les données sont traitées comme un mot de données (2 octets).

Indiquer la longueur des données comme un multiple de 2 octets.

La zone de mémoire adressée pour l'opération de lecture/écriture ne doit pas se trouver en dehors de la zone de mémoire de l'appareil :

- Adresse pour lecture / écriture autom. + longueur des données pour lecture / écriture autom. ≤ nombre d'octets disponibles sur l'appareil

Pour la lecture / écriture automatique, la longueur minimale est de 2 octet et la longueur maximale est de 28 octets.

8 Fonctionnement

L'appareil prend en charge différents modes de fonctionnement. Un mode de fonctionnement est défini avec la valeur de la commande dans l'image de sortie des données de process.

Valeur de commande Mode de fonctionnement
0x00 Lecture de l'UID
0x01 Lecture automatique des données
0x02 Ecriture automatique des données
0x03 Lecture des données
0x04 Ecriture des données
0x05 Supprimer les données

Tous les modes de fonctionnement utilisent les mêmes bits d'état et valeurs d'erreur dans les images process.

8.1 Bits d'état

Entrée process
Bit 7 6 5 4 3 2 1 0
Nom Cmd End	Cmd Start							Acknowledge

Sortie process
Bit 7 6 5 4 3 2 1 0
Nom Cmd Start

Bit d'état Valeur Description
Cmd End 0 Opération de lecture / écriture	n'a pas	encore été démarrée ou n'est pas active
	1 Opération de lecture/écriture terminée
Cmd Start Acknowledge 0 Démarrage de	'opération de lecture/	écriture non confirmé
	1 Démarrage de l'opération de lecture/	écriture confirmé
Cmd Start 0 Désactiver le déclencheur pour l'opéra-		tion de lecture/écriture
		1 Activer le déclencheur pour l'opération de lecture/écriture

Les bits d'état "Cmd Start", "Cmd Start Acknowledge" et "Cmd End" ne sont pas utilisés dans le mode de fonctionnement "Lecture de l'UID".

8.2 Valeurs d'erreur dans l'entrée process

Valeur de défaut Nom Description
0x00	NOERROR	Aucune erreur, opération de lecture / écriture réussie
0x01	UNKNOWN_COMMAND	Valeur de commande inconnue
0x22 COMMAND SYNTAX La valeur de la commande est incor-	recte, par exemple l'adresse ou la longueur est spécifiée de manière incor- recte.

8.3 Mode de fonctionnement « Lecture de l'UID »

Dans le mode de fonctionnement « Lecture de l'UID », l'UID de l'appareil est lu et fourni par l'appareil à l'entrée des données process. L'UID ne peut être ni modifié ni supprimé. L'UID est attribué individuellement pour chaque appareil en usine.

Le mode de fonctionnement « Lecture de l'UID » est préréglé après le démarrage de l'appareil.

Octet Sortie données process Entrée données process
0 Valeur de commande = 0x00 Valeur de commande = 0x00
1 État État
2 Ignoré UID 0
3 Ignoré UID 1
4 Ignoré UID 2
5 Ignoré UID 3
6 Ignoré UID 4
7 Ignoré UID 5
8 Ignoré UID 6
9 Ignoré UID 7
10 Ignoré 0x00
11 Ignoré 0x00
12 Ignoré 0x00
13 Ignoré 0x00
14 Ignoré 0x00
15 Ignoré 0x00
16 Ignoré 0x00
17 Ignoré 0x00
18 Ignoré 0x00
19 Ignoré 0x00
20 Ignoré 0x00
21 Ignoré 0x00
22 Ignoré 0x00
23 Ignoré 0x00
24 Ignoré 0x00
25 Ignoré 0x00
26 Ignoré 0x00
27 Ignoré 0x00
28 Ignoré 0x00
29 Ignoré 0x00
30 Ignoré 0x00
31 Ignoré Valeur de défaut

8.4 Mode de fonctionnement « lecture automatique des données »

Dans le mode de fonctionnement « Lecture automatique des données », les données 0 à 27 représentent les données dans la zone de mémoire de l'appareil. La zone de mémoire est réglée par les paramètres « Adresse pour lecture/écriture automatique » et « Longueur de données pour lecture/écriture automatique ».

Pour les zones de mémoire avec une longueur de données < 28 octets, les données restantes sont remplies avec la valeur 0x00 dans l'image process.

Les données de l'image process sont mises à jour dès que le contenu de la mémoire change. Les données dans l'image process sont valables dès que le bit d'état « Cmd End » est monté.

Octet Sortie données process Entrée d'onnées process
0 Valeur de commande = 0x01 Valeur de commande = 0x01
1 Etat Etat
2 Ignoré Données 0
3 Ignoré Données 1
4 Ignoré Données 2
5 Ignoré Données 3
6 Ignoré Données 4
7 Ignoré Données 5
8 Ignoré Données 6
9 Ignoré Données 7
10 Ignoré Données 8
11 Ignoré Données 9
12 Ignoré Données 10
13 Ignoré Données 11
14 Ignoré Données 12
15 Ignoré Données 13
16 Ignoré Données 14
17 Ignoré Données 15
18 Ignoré Données 16
19 Ignoré Données 17
20 Ignoré Données 18
21 Ignoré Données 19
22 Ignoré Données 20
23 Ignoré Données 21
24 Ignoré Données 22
25 Ignoré Données 23
26 Ignoré Données 24
27 Ignoré Données 25
28 Ignoré Données 26
29 Ignoré Données 27
30 Ignoré 0x00
31 Ignoré Valeur de défaut

8.5 Mode de fonctionnement « Ecriture automatique des données »

Dans le mode de fonctionnement « Ecriture automatique des données », les données à écrire sont définies par l'image de sortie des données process. Les données sont réglées par les paramètres « Adresse pour lecture/écriture automatique » et « Longueur de données pour lecture/écriture automatique ».

Un maximum de 28 octets peut être défini dans l'image de sortie des données process (données 0 à 27). Si une longueur plus courte est spécifiée dans le paramètre « Longueur de données pour lecture/écriture automatique », les octets de données restants sont ignorés et ne sont pas écrits dans la mémoire interne.

Si l'écriture est réussie, les données écrites sont miroitées dans l'image d'entrée des données process et le bit d'état « Cmd End » est monté.

Si l'écriture est non réussie, une valeur de défaut est affichée dans l'image process.

Octet Sortie données process Entrée d'onnées process
0 Valeur de commande = 0x02 Valeur de commande = 0x02
1 Etat Etat
2 Données 0 Données 0
3 Données 1 Données 1
4 Données 2 Données 2
5 Données 3 Données 3
6 Données 4 Données 4
7 Données 5 Données 5
8 Données 6 Données 6
9 Données 7 Données 7
10 Données 8 Données 8
11 Données 9 Données 9
12 Données 10 Données 10
13 Données 11 Données 11
14 Données 12 Données 12
15 Données 13 Données 13
16 Données 14 Données 14
17 Données 15 Données 15
18 Données 16 Données 16
19 Données 17 Données 17
20 Données 18 Données 18
21 Données 19 Données 19
22 Données 20 Données 20
23 Données 21 Données 21
24 Données 22 Données 22
25 Données 23 Données 23
26 Données 24 Données 24
27 Données 25 Données 25
28 Données 26 Données 26
29 Données 27 Données 27
30 Ignoré 0x00
31 Ignoré Valeur de défaut

8.6 Mode de fonctionnement « Lecture des données »

Dans le mode de fonctionnement « Lecture des données », plus de 28 octets sont lus avec une seule opération de lecture. Les données sont transmises de l'appareil au système de commande de manière séquentielle.

Transmettre des données de l'appareil au système de commande :

▶ Le système de commande met la valeur de commande "0x03", l'adresse (32 bits) et la longueur de données (32 bits) dans l'image de sortie des données process.
▶ Le système de commande commence l'opération de lecture avec le bit d'état "Cmd Start".
L'appareil confirme le démarrage de l'opération de lecture en mettant le bit d'état "Cmd Start Acknowledge" dans l'image d'entrée des données process.
L'apparel transmet les données dans l'image de sortie des données process (données 0 à 27) et augmente le compteur de blocs par 1.
Le système de commande confirme la réception des données en augmentant le compteur de blocs dans l'image de sortie des données process par 1.
Les deux étapes précédentes sont répétées jusqu'à ce que toutes les données soient transmises.
Lors de la dernière transmission, l'appareil met le bit d'état "Cmd End". L'opération de lecture est terminée.

▷ Si la lecture est non réussie, l'appareil met la valeur de défaut et le bit d'état "Cmd End" dans l'image process. La transmission de données est interrompue.

Octet Sortie données process Entrée d'onnées process
0 Valeur de commande = 0x03 Valeur de commande = 0x03
1 État État
2 Ignoré Données 0
3 Ignoré Données 1
4 Adresse 3 Données 2
5 Adresse 2 Données 3
6 Adresse 1 Données 4
7 Adresse 0 Données 5
8 Longueur 3 Données 6
9 Longueur 2 Données 7
10 Longueur 1 Données 8
11 Longueur 0 Données 9
12 Ignoré Données 10
13 Ignoré Données 11
14 Ignoré Données 12
15 Ignoré Données 13
16 Ignoré Données 14
17 Ignoré Données 15
18 Ignoré Données 16
19 Ignoré Données 17
20 Ignoré Données 18
21 Ignoré Données 19
22 Ignoré Données 20
23 Ignoré Données 21
24 Ignoré Données 22
25 Ignoré Données 23

Octet Sortie données process Entrée d'onnées process
26 Ignoré Données 24
27 Ignoré Données 25
28 Ignoré Données 26
29 Ignoré Données 27
30 Compteur de blocs Compteur de blocs
31 Ignoré Valeur de défaut

8.6.1 Exemple « Lecture réussie »

L'exemple montre la lecture réussie de données.

Valeur de commande

Adresse

Longueur

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Image de sortie des données process Image d'entrée

des données process

Commande pré-définie

0x00 0x

00 0x00

0x00 0x00

0 0x00

UID 0x00

0x00 0 0

Le système de commande met la commande (lecture de 35 octets de l'adresse 0x12)

0x03 0x

12 0x23

0x00 0x00

1 0x03

UID 0x00

0x00 0 0

L'appareil confirme la commande

0x03 0x

12 0x23

0x00 0x00

1 0x03

0x00 0x00

0x00 0 1

L'appareil met le premier octet des données

0x03 0x

12 0x23

0x00 0x00

1 0x03

Don-

nées

0x01 0x00 0 1

Le système de commande confirme la réception des données

0x03 0x

12 0x23

0x00 0x01

1 0x03

Don-

nées

0x01 0x00 0 1

L'appareil met des données supplémentaires et termine la lecture

0x03 0x

12 0x23

0x00 0x01

1 0x03

Don-

nées

0x02 0x00 1 1

Le système de commande confirme la réception des données

0x03 0x

12 0x23

0x00 0x02

1 0x03

Don-

nées

0x02 0x00 1 1

Le système de commande annule la valeur de commande

0x00 0x

00 0x00

0x00 0x00

0 0x03

Don-

nées

0x02 0x00 1 1

L'appareil effectue la commande prédéfinie

0x00 0x

00 0x00

0x00 0x00

0 0x00

UID 0x00

0x00 0 0

8.6.2 Exemple « Lecture non exécutée »

L'exemple montre l'abandon d'une commande de lecture.

Valeur de commande

Adresse

Longueur

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Image de sortie des données process Image d'entrée des données process

Commande pré-définie

0x00 0x

00 0x00

0x00 0x00

0 0x00

UID 0x00

0x00 0 0

Le système de commande met la commande (lecture de 0 oc-tets de l'adresse 0x12)

0x03 0x

12 0x00

0x00 0x00

1 0x03

UID 0x00

0x00 0 0

L'appareil confirme la com-mande

0x03 0x

12 0x00

0x00 0x00

1 0x03

0x00 0x00

0x00 0 1

L'appareil met le premier octet des données

0x03 0x

12 0x00

0x00 0x00

1 0x03

Don-

nées

0x00 0x00 0 1

Le système de commande confirme la ré-ception des don-nées

0x03 0x

12 0x00

0x00 0x01

1 0x03

Don-

nées

0x01 0x00 0 1

L'appareil définit la valeur d'er-reur (Command Syntax)

0x03 0x

12 0x00

0x00 0x01

1 0x03

Don-

nées

0x01 0x22 1 1

Le système de commande an-nule la valeur de commande

0x00 0x

00 0x00

0x00 0x00

0 0x03

0x00 0x01

0x22 1 1

L'appareil effectue la com-mande prédéfi-nie

0x00 0x

00 0x00

0x00 0x00

0 0x00

UID 0x00

0x00 0 0

8.7 Mode de fonctionnement « Ecriture des données »

Dans le mode de fonctionnement « Ecriture des données », plus de 28 octets peuvent être lus avec une seule opération d'écriture. Les données sont transmises du système de commande à l'appareil de manière séquentielle.

Transmettre des données du système de commande à l'appareil :

Le système de commande met la valeur de commande « 0x04 », l'adresse (32 bits) et la longueur de données (32 bits) dans l'image de sortie des données process.
▶ Le système de commande commence l'opération d'écriture avec le bit d'état « Cmd Start ».
L'appareil confirme le démarrage de l'opération d'écriture en montant le bit d'état « Cmd Start Acknowledge » dans l'image d'entrée des données process.
Le système de commande remplit les données dans l'image de sortie des données process (données 0 à 27) et augmente le compteur de blocs de « 1 ».
L'appareil confirme la réception des données en augmentant le compteur de blocs dans l'image de sortie des données process par 1.
Les deux étapes précédentes sont répétées jusqu'à ce que toutes les données soient transmises.
Lors de la dernière transmission sur la mémoire interne, l'appareil met le bit d'état « Cmd End ». L'opération d'écriture est terminée.

Si l'écriture est non réussie, l'appareil met la valeur de défaut et le bit d'état « Cmd End » dans l'image process. La transmission de données est interrompue.

Octet	Sortie des données process lors du démarrage de l'opération de l'écriture	Sortie des données process pendant la transmission des données	Entrée des données process
0 Valeur de commande=0x04 Valeur de commande=0x04 Valeur de commande=0x04
1 Etat Etat Etat
2 Ignoré Données 0 0x00
3 Ignoré Données 1 0x00
4 Adresse 3 Données 2 0x00
5 Adresse 2 Données 3 0x00
6 Adresse 1 Données 4 0x00
7 Adresse 0 Données 5 0x00
8 Longueur 3 Données 6 0x00
9 Longueur 2 Données 7 0x00
10 Longueur 1 Données 8 0x00
11 Longueur 0 Données 9 0x00
12 Ignoré Données 10 0x00
13 Ignoré Données 11 0x00
14 Ignoré Données 12 0x00
15 Ignoré Données 13 0x00
16 Ignoré Données 14 0x00
17 Ignoré Données 15 0x00
18 Ignoré Données 16 0x00
19 Ignoré Données 17 0x00
20 Ignoré Données 18 0x00
21 Ignoré Données 19 0x00
22 Ignoré Données 20 0x00
23 Ignoré Données 21 0x00
24 Ignoré Données 22 0x00
25 Ignoré Données 23 0x00
26 Ignoré Données 24 0x00
27 Ignoré Données 25 0x00
28 Ignoré Données 26 0x00
29 Ignoré Données 27 0x00
30 Compteur de blocs Compteur de blocs Compteur de blocs
31 Ignoré Ignoré Valeur de défaut

8.7.1 Exemple « Ecriture réussie »

L'exemple montre l'écriture réussie de données.

Valeur de commande

Adresse

Longueur

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Image de sortie des données process Image d'entrée

des données process

Commande pré-définie

Le système de commande met la commande (écriture de 40 octets à l'adresse 0x10)

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

Valeur de commande

Adresse

Longueur

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

8.7.2 Exemple « Ecriture non exécutée »

L'exemple montre l'abandon d'une commande d'écriture.

Image de sortie des données process Image d'entrée des données process

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

0x04 0x10 0x00 0x00 0x00 1 0x04 UID 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x0

0x04 0x10 0x00 0x00 0x00 1 0x04 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x0

0x04 0x10 0x00 0x00 0x00 1 0x04 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x3

0x04 0x10 0x00 0x00 0x00 1 0x04 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x3

0x04 0x10 0x00 0x00 0x00 1 0x05 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x3

0x04 0x10 0x00 0x00 0x00 1 0x04 0x00 0x00 0x02

0x04 0x10 0x00 0x00 0x00 1 0x04 0x00 0x00 0x00 0x00 0x3

0x04 0x10 0x00 0x00 1 0x04 0x00 0x00 0x00 0x3

0x04 0x10 0x00 0x00 1 0x04 0x00 0x00 0x3

0x04 0x10 0x00 0x00 1 0x04 0x00 0x00 0x3

0x04 0x10 0x00 1 0x04 0x00 1 0x04 0x00 1 0x3

0x04 0x10 0x00 1 0x04 0x00 1 0x3

0x04 0x10 0x00 1 0x04 0x00 1 0x3

0x04 0x10 0x001 0x04 0x00 1 0x3

0x04 0x10 0x001 0x3

0x04 0x10 0x001 0x3

0x04 0x10 0x001 0x3

0x04 0x10 0.1567891234567891234567891234567891234567891234567891234567891234567891234567891234567891234567891234567891234

0x04 0x10 0x001 0x3

0x04 0x10 0x001 0x3

0x04 0x10 0x001 0x3

Valeur de commande

0x04 0x10 0x001 0x3

Adresse

0x04 0x10 0x001 0x3

Longueur

0x04 0x10 0x001 0x3

Données 0 à 27

0x04 0x10 0x001 0x3

Compteur de blocs

0x04 0x10 0x001 0x3

Bit d'état « Cmd Start »

0x04 0x10 0x001 0x3

Valeur de commande

0x04 0x10 0x001 0x3

Données 0 à 27

0x04 0x10 0x001 0x3

Compteur de blocs

0x04 d'état « Cmd End »

Valeur de défaut

Bit d'état « Cmd Start »

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Bit d'état « Cmd Start »

Valeur de commande

Adresse

Longueur

Données 0 à 27

Compteur de blocs

Bit d'état « Cmd Start »

Valeur de commande

Données 0 à 27

Compteur de blocs

Valeur de défaut

Bit d'état « Cmd End »

Bit d'état « Cmd Start »

Le système de commande transmet les premières données

0x04 Données 0x01 1 0x04 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x0

L'appareil confirme les données

0x04 Données 0x01 1 0x04 0x00 0x01 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x0

Le système de commande transmet des données supplémentaires

0x04 Données 0x02 1 0x04 0x00 0x01 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0.

L'appareil définit la valeur d'erreur (Command Syntax)

0x04 Données 0x02 1 0x04 0x00 0x01 0x22 1 x1

Le système de commande annule la valeur de commande

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

L'appareil effectue la commande prédéfinie

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x0

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x0

8.8 Mode de fonctionnement « Effacer les données »

Avec le mode de fonctionnement « Effacer les données », le contenu complet de la mémoire sera irrévocablement effacé. La suppression commence par la définition de la valeur de la commande à « 0x05 » et la modification du bit d'état « Cmd Start » de « 0 » à « 1 ». La suppression est terminée lorsque le bit d'état « Cmd End » est activé.

▷ Le mode de fonctionnement « Effacer les données » ne peut pas être annulé. Les données enregistrées sont remises à la valeur « 0x00 ».

Octet Sortie données process Entrée d'onnées process
0 Valeur de commande = 0x05 Valeur de commande = 0x05
1 État État
2 Ignoré 0
3 Ignoré 0
4 Ignoré 0
5 Ignoré 0
6 Ignoré 0
7 Ignoré 0
8 Ignoré 0
9 Ignoré 0
10 Ignoré 0
11 Ignoré 0
12 Ignoré 0
13 Ignoré 0
14 Ignoré 0

Octet Sortie données process Entrée données process
15 Ignoré 0
16 Ignoré 0
17 Ignoré 0
18 Ignoré 0
19 Ignoré 0
20 Ignoré 0
21 Ignoré 0
22 Ignoré 0
23 Ignoré 0
24 Ignoré 0
25 Ignoré 0
26 Ignoré 0
27 Ignoré 0
28 Ignoré 0
29 Ignoré 0
30 Ignoré 0
31 Ignoré Valeur de défaut

9 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

10 Homologations/normes

Pour les homologations et les normes, les informations suivantes sont disponibles :

• Normes d'essai et réglementations : documentation.ifm.com
• Déclaration de conformité UE et homologations : documentation.ifm.com
• Notes relatives aux homologations : notice d'emballage de l'appareil

Liste des figures

Fig. 1 Appareil 6
Fig. 2 Monter l'appareil en utilisant l'adaptateur de montage.... 6
Fig. 3 Montage de l'appareil sans adaptateur de montage....6
Fig. 4 Eléments de visualisation.... 8

Glossaire

IODD

Description numérique de l'appareil. L'IODD est nécessaire pour paramétrer les appareils via IO-Link.

UID

Unique Identification Number ; numéro d'identification unique d'un appareil.
