W3000 - Système home cinéma DELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système home cinéma
Marque	Dell
Modèle	W3000
Connecteurs d'entrée	Ant/Cable, PC analogique, PC numérique, Composite, S-Vidéo, Composant, HDTV, Tuner TV
Sorties audio/vidéo	Sorties A/V pour enregistrement (VCR)
Affichage	Menu OSD (On Screen Display)
Télécommande	Oui, avec piles fournies
Alimentation	Secteur (via adaptateur intégré)
Panneau de contrôle	Interrupteur principal, LED d'alimentation (vert/orange), récepteur IR, sélection d'entrée, touches de navigation, volume, auto/select
Fonctions principales	Tuner TV, affichage OSD, sélection de source, réglage automatique
Entretien et nettoyage	Consulter le manuel utilisateur pour les instructions de nettoyage
Sécurité	Lire et respecter les consignes de sécurité dans le manuel utilisateur
Informations générales	© 2003 Dell Inc. Tous droits réservés.

FOIRE AUX QUESTIONS - W3000 DELL

Comment connecter une antenne ou un câble au système W3000 ?

Retirez le panneau arrière pour accéder aux connecteurs. Branchez le câble de votre antenne ou boîtier câble à l'entrée Ant/Cable. Ensuite, sélectionnez la source correspondante dans le menu OSD (Antenne ou Câble).

Comment connecter un ordinateur au système home cinéma ?

Avec le panneau arrière retiré, utilisez un câble approprié pour relier la sortie de votre PC à l'une des entrées (PC analogique ou PC numérique). Sélectionnez ensuite l'entrée correspondante via la touche Sélection d'entrée ou le menu OSD.

Que signifie la LED d'alimentation orange ?

La LED orange indique que le système est en mode veille. En fonctionnement normal, elle est verte. Pour allumer l'appareil, utilisez l'interrupteur principal ou la télécommande.

Comment utiliser le menu OSD ?

Appuyez sur la touche Menu du panneau de contrôle ou de la télécommande pour afficher le menu à l'écran. Utilisez les touches de navigation (▼, ▲, ◀, ▶) pour parcourir les options et Sélection pour valider.

Quels types de câbles sont fournis avec le Dell W3000 ?

La notice mentionne que des câbles sont fournis pour les connexions, mais ne précise pas leur type. Généralement, un câble d'alimentation et des câbles audio/vidéo de base sont inclus. Vérifiez le contenu de l'emballage.

Comment brancher un magnétoscope ou un enregistreur ?

Utilisez les sorties A/V (audio/vidéo) du système pour connecter un périphérique d'enregistrement comme un magnétoscope. Branchez les câbles aux sorties correspondantes et sélectionnez l'entrée appropriée (Composite ou S-Vidéo) dans le menu OSD.

Puis-je utiliser la télécommande sans piles ?

Non, la télécommande nécessite des piles. La notice indique que des piles sont livrées avec l'appareil. Si elles sont usées, remplacez-les par des piles neuves de même type.

Comment régler automatiquement l'image ?

Appuyez sur la touche AUTO/SELECT du panneau de contrôle pour lancer un ajustement automatique de l'affichage. Cette fonction optimise les paramètres d'image pour la source connectée.

Quelles sont les consignes de sécurité à respecter ?

Avant toute manipulation, lisez le manuel utilisateur fourni. Respectez les avertissements concernant l'alimentation, l'installation et le nettoyage. Ne retirez pas le capot sans avoir débranché l'appareil.

Où trouver la notice complète du Dell W3000 ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email.

MODE D'EMPLOI W3000 DELL

AVERTISSEMENT Avant de suivre l'une des procédures listées ci-dessous, veuillez lire et respecter les consignes de sécurité présentes dans votre Manuel Utilisateur.

Remove the back cover to expose the speaker, power, PC and TV connector. Ôtez le panneau arrière pour accéder aux connecteurs des haut-parleurs, de l'alimentation, de l'ordinateur et de la télévision. Quite la cubierta trasera para exponer los conectadores para el altavoz, la energía, la PC y la televisión

While the back cover is off, connect the input cable from your cable box, cable, VCR or satellite dish to the Ant/Cable input. Select "Cable" from the on screen display (OSD) setup menu. Avant de remettre le couvercle, connectez le câble d'entrée de votre boîtier de télévision câblée, de votre connexion au réseau câblé, de votre magnétoscope ou de votre antenne satellite à l'entrée Ant/Cable. du magnétoscope ou de l'antenne parabolique à l'entrée pour Antenne/Câble. Sélectionnez "Câble dans le menu de réglage de l'affichage à l'écran (OSD). Mientras esté quitada la cubierta trasera, conecte el cable de entrada de la caja de control, televisión por cable, VCR o antena parabólica a la entrada Ant/Cable. Seleccione "Cable" en el menú de configuración (OSD).

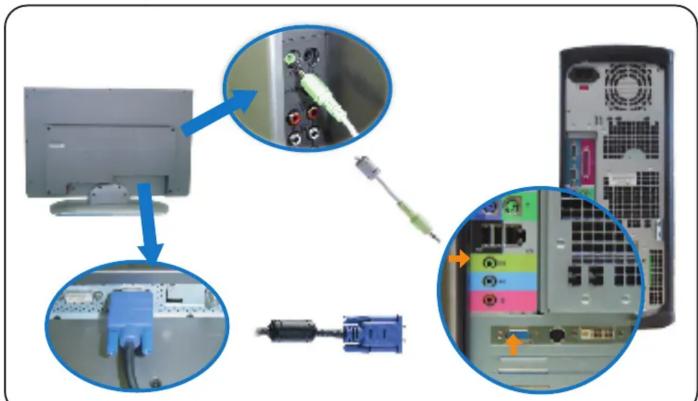

Connecting to Your PC Connexion à Votre PC OR OU O

While the back cover is off, connect the cable from your antenna to your Ant/Cable input. Select "Antenna" from the Setup on screen display (OSD) setup menu. Avant de remettre le couvercle, connectez le câble de votre antenne à l'entrée Ant/Cable. Sélectionnez "Antenne" dans le menu de réglage de l'affichage à l'écran (OSD). Mientras esté quitada la cubierta trasera, conecte el cable de la antena a la entrada Ant/Cable. Seleccione "Antena" en el menú en pantalla (OSD).

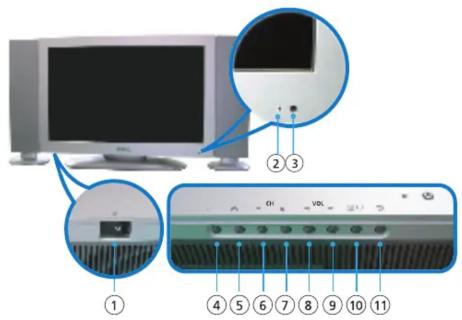

Control and inputs contrôles et entrées controles y entradas

1 ⊕ 2 LED d'alimentation

3 Récepteur IR

4 Sélection d'entrée [Non-Text] 5 Menu 6 ▼ 7 8 9 ▶ 0 AUTO/SELECT 1 Interrupteur d'alimentation principal Fonctionnement normal: vert Mode Veille: orange Réception du signal de la télécommande Touche de sélection de la touche d'entrée : PC Analogique, PC Numerique, Tuner TV, Composite, S-Veréo, Composant, TVHD Pour activer le menu OSD (Affichage à l'écran) Chaîne précédente/Bas Chaîne suivante/Haut Reaiser le volume (Séf) Baisser le volume/Selection Augmenter le volumier/Selection Ajustement automatique/Selection Bouton Marche/Arret 1 ⊕ 2 LED de alimentación 3 Receptor IR 4 Selección de la entrada [Non-Text] 5 Menú 6 ▼ 7. 7 8 9 ▶ O AUTO/SELECCIÓN 1

Installez les piles livrées avec votre TV LCD

Connecting a/v outputs connexion des sorties vidéo et audio conecte las salidas a/v

VCR

Connectez un périphérique d'enregistrement aux sorties vidéo et audio.

Connectez les périphériques avec les câbles mis à disposition. Sélectionnez l'entrée composite ou s-vidéo dans le Menu OSD

Connectez les périphériques avec les câbles fournis.

Sélectionnez l'entrée HDTV dans le menu Affichage à

l'écran (OSD).

Connectez les périphériques avec les câbles fournis. Sélectionnez l'entrée TV IN dans le menu Affichage à l'écran (OSD).

Les informations contenues dans ce document peuvent être modifiées sans préavis.

© 2003 Dell Inc. Tous Droits Réservés.

Dell et le logo Dell sont des marques déposées de Dell Inc. Dell réfute tout intérêt propriétaire dans les marques commerciales et appellations commerciales autres que les siennes.
