professionalLINE X 12050 M - Lampe BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED mobile
Marque	Brennenstuhl
Modèle	professionalLINE X 12050 M
Tension nominale	220-240 V AC, 50/60 Hz
Puissance	120 W
Courant nominal	0,52 A
Facteur de puissance	0,9
Indice de protection	IP54, IK08
Classe de protection	I
Câble d'alimentation	5 m, H07RN-F 3G1,5
Prise de courant intégrée	Oui, puissance admissible 120 W (charge max. 3400 W)
Dimensions (L x l x H)	31 x 31 x 10,4 cm
Poids	4,15 kg
Plage de température de fonctionnement	-20°C à +50°C
Surface de projection maximale	0,096 m²
Fonctions d'éclairage	Allumage/extinction, gradation par paliers (100%, 50%) et progressive
Réglage de l'angle	Anse de maintin rabattable et réglable
Montage sur trépied	Possible, vis fournies
Source lumineuse	LED non remplaçable
Entretien	Nettoyer avec un chiffon sec ou légèrement humide, pas de solvants
Sécurité	Ne pas regarder directement le faisceau, ne pas utiliser en atmosphère explosive, pas de variateur externe, respecter la distance minimale
Utilisation	Intérieur et extérieur, usage intensif
Contenu du colis	Projecteur, jeu de vis (M6 x 45, M6 x 60, rondelles, écrous)
Accessoires optionnels	Trépied (non inclus)

FOIRE AUX QUESTIONS - professionalLINE X 12050 M BRENNENSTUHL

Comment allumer et éteindre le projecteur ?

Utilisez l'interrupteur B à l'arrière du projecteur. Appuyez une fois pour allumer à 100%, une deuxième fois pour 50%, et une troisième fois pour éteindre. Pour une gradation progressive, maintenez l'interrupteur enfoncé.

Puis-je utiliser le projecteur en extérieur ?

Oui, le projecteur est adapté à une utilisation en intérieur et en extérieur grâce à son indice de protection IP54 (protégé contre les projections d'eau et la poussière).

Comment régler l'angle du projecteur ?

L'anse de maintien rabattable A permet d'ajuster l'angle d'inclinaison. Dépliez-la et choisissez la position souhaitée.

Puis-je remplacer l'ampoule LED ?

Non, la source lumineuse LED n'est pas remplaçable. En fin de vie, remplacez l'intégralité du projecteur.

Le projecteur peut-il être monté sur un trépied ?

Oui, grâce aux trous dans l'anse de maintien, vous pouvez fixer le projecteur sur un trépied adapté. Un jeu de vis est fourni pour le montage.

Comment nettoyer le projecteur ?

Débranchez l'appareil, puis utilisez un chiffon sec ou légèrement humide. N'utilisez jamais de solvants ou de produits abrasifs.

Quelle est la puissance maximale de la prise intégrée ?

La prise de courant peut supporter une charge maximale de 3400 W. La puissance admissible du projecteur lui-même est de 120 W.

Puis-je utiliser un variateur externe avec ce projecteur ?

Non, le projecteur ne convient pas à une utilisation avec des variateurs externes. Utilisez uniquement l'interrupteur intégré pour régler l'intensité.

Que faire en cas de dommage du câble ?

Le câble ne peut pas être remplacé. Si le câble est endommagé, le projecteur doit être mis au rebut conformément aux règles environnementales.

Le projecteur chauffe-t-il ?

Oui, la surface peut devenir chaude. Respectez une distance minimale par rapport aux objets éclairés pour éviter la surchauffe. Le symbole 'Surface Chaude' est apposé sur l'appareil.

MODE D'EMPLOI professionalLINE X 12050 M BRENNENSTUHL

4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag

Blegistrasse 13 · CH-6340 Baar

4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag

Blegistrasse 13 · CH-6340 Baar

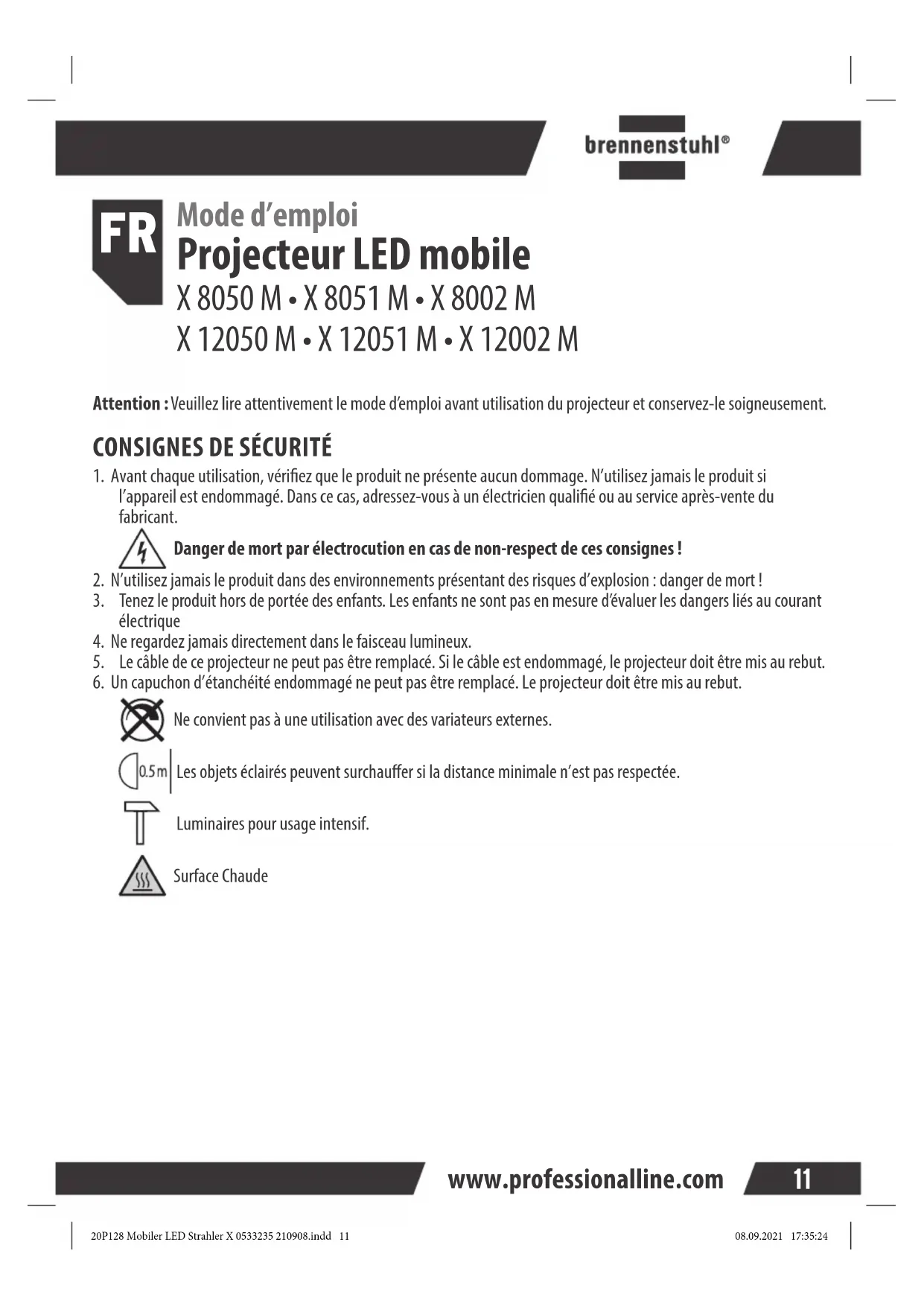

Mode d'emploi projecteur LED mobile

Attention : Veuillez lire attentivement le mode d'emploi avant utilisation du projecteur et conservez-le soigneusement.

Consignes de sécurité

1. Avant chaque utilisation, vérifiez que le produit ne présente aucun dommage. N'utilisez jamais le produit si l'appareil est endommagé. Dans ce cas, adressez-vous à un électricien qualifié ou au service après-vente du fabricant.

Danger de mort par électrocution en cas de non-respect de ces consignes !

1. N'utilisez jamais le produit dans des environnements présentant des risques d'explosion : danger de mort !
2. Tenez le produit hors de portée des enfants. Les enfants ne sont pas en mesure d'évaluer les dangers liés au courant électrique
3. Ne regardez jamais directement dans le faisceau lumineux.
4. Le câble de ce projecteur ne peut pas être remplacé. Si le câble est endommagé, le projecteur doit être mis au rebut.
5. Un capuchon d'étanchéité endommagé ne peut pas être remplacé. Le projecteur doit être mis au rebut.

Ne convient pas à une utilisation avec des variateurs externes.

Les objets éclairés peuvent surchauffer si la distance minimale n'est pas respectée.

Luminaires pour usage intensif.

Surface Chaude

www. professionalline. com

ProfessionalLINE

CARACTÉRISTIQUES TECHNIQUES

Désignation X 8050 M/X 8051 M X 8002 M X 12050 M/X 12051 M X 12002 M
Prise de courant
Puissance admissible de la prise de courant	80 W 80 W 120 W 120 W
Tension nominale	50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Facteur de puissance	0,9
Puissance	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08
Classe de protection	I	I	I	I
Câble	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Charge admise des prises	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Plage de températures en fonctionnement	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C
Dimensions	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Poids	3,7 kg	3,7 kg	4,15 kg	4,15 kg
Surface de projection maximale	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Ce produit convient pour l'éclairage intérieur et extérieur

Mettre le projecteur et l'allumer

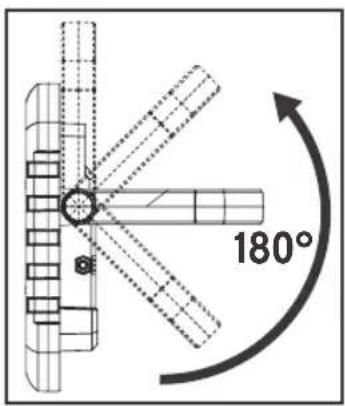

Placez le projecteur sur une surface sèche et plane. Utilisez le projecteur uniquement lorsque l'anse de maintien est dépliée A Ⓐ. Les différentes positions de l'anse de maintien réglable Ⓐ permettent de modifier l'angle d'inclinaison du projecteur.

Monter le projecteur sur un trépied

À l'aide des trous sur l'anse de maintien prévus à cet effet, A le projecteur peut être monté sur un trépied adapté. Dans ce cas, contrôler la stabilité du trépied et la fixation du projecteur.

Allumer/éteindre et dimmer la lumière des projecteurs

Allumez le projecteur avec l'interrupteur B à l'arrière. L'intensité lumineuse peut être réglée par étapes et en continu :

Gradation par paliers : en appuyant deux fois sur l'interrupteur, il est possible de régler la lumière à 100 et 50%.

Gradation progressive : appuyez sur l'interrupteur en permanence - l'intensité lumineuse est réduite lentement.

Procédez de la même manière pour augmenter à nouveau l'intensité.

Si la position d'un interrupteur reste inchangée pendant plus de 3 secondes, le fait d'appuyer à nouveau sur cet interrupteur mène toujours à l'état « off ».

Brennenstuhl®

COMPOSANTS ILLUSTRÉS

A Anse de maintien rabattable B Interrupteur marche/arrêt C Prise de courant D Câble de raccordement

Prise de courant

À l'arrière du projecteur se trouve une prise de courant C©, qui peut également servir de source d'électricité. La prise © fonctionne également lorsque la lumière est éteinte.

EN OPTION TRÉPIED (non inclus)

Retrouvez l'accessoire adapté sur notre site web : www. brennenstuhl. com.

Assemblage du trepied

A l'aide des trous du support de maintien, le projecteur peut être fixé sur un trépied Brennenstuhl

Contenu du COLIS

Un jeu de vis est fourni pour le montage du projecteur sur les trépieds de Brennenstuhl. 1 vis M6 x 45 + 1 rondelle, 2 vis M6 x 60, 2 rondelles et 2 écrous.

www. professionalline. com

Maintenance

ATTENTION ! Le projecteur ne contient aucun composant nécessitant un entretien. La source lumineuse de ce projecteur n'est pas remplaçable. Lorsque la source lumineuse a atteint la fin de sa durée de vie, remplacez l'intégralité du projecteur. La lampe ne doit pas être ouverte.

Nettoyage

Avant tout nettoyage, débranchez le projecteur de la prise de courant.

N'utilisez aucun solvant, produit de nettoyage abrasif ou autres produits similaires.

Pour le nettoyage, utilisez uniquement un chiff on sec ou légèrement humide.

Élimination

Éliminez les appareils électriques dans le respect de l'environnement !

Les appareils électriques ne doivent pas être jetés avec les ordures ménagères !

Selon la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques, les équipements électriques usagés doivent être collectés séparément et recyclés d'une manière respectueuse de l'environnement. Veuillez vous renseigner auprès de l'administration de votre ville ou de votre commune sur les possibilités de mise au rebut de l'appareil usagé.

La déclaration de conformité européenne est déposée chez le fabricant.

Adresses

4 rue de Bruxelles · F-67170 Bernolsheim

lectra technik ag

Blegistrasse 13 · CH-6340 Baar

Pour plus d'informations, nous vous recommandons de consulter la rubrique Service/FAQ de notre site Web www. brennenstuhl. com.
