professionalLINE X 12050 M - Lampe BRENNENSTUHL - Kostenlose Bedienungsanleitung

Produkttyp	Mobiler LED-Strahler
Marke	Brennenstuhl
Modell	professionalLINE X 12050 M
Nennspannung	220-240 V AC, 50/60 Hz
Leistung	120 W
Nennstrom	0,52 A
Leistungsfaktor	0,9
Schutzart	IP54, IK08
Schutzklasse	I
Netzkabel	5 m, H07RN-F 3G1,5
Integrierte Steckdose	Ja, zulässige Leistung 120 W (max. Last 3400 W)
Abmessungen (L x B x H)	31 x 31 x 10,4 cm
Gewicht	4,15 kg
Betriebstemperaturbereich	-20°C bis +50°C
Maximale Projektionsfläche	0,096 m²
Beleuchtungsfunktionen	Ein/Aus, stufenweise Dimmung (100%, 50%) und stufenlose Dimmung
Winkeleinstellung	Klapp- und verstellbarer Bügel
Montage auf Stativ	Möglich, Schrauben im Lieferumfang
Lichtquelle	Nicht austauschbare LED
Wartung	Mit trockenem oder leicht feuchtem Tuch reinigen, keine Lösungsmittel
Sicherheit	Nicht direkt in den Strahl blicken, nicht in explosionsgefährdeter Atmosphäre verwenden, kein externer Dimmer, Mindestabstand einhalten
Verwendung	Innen und Außen, intensive Nutzung
Lieferumfang	Strahler, Schraubensatz (M6 x 45, M6 x 60, Unterlegscheiben, Muttern)
Optionales Zubehör	Stativ (nicht enthalten)

Häufig gestellte Fragen - professionalLINE X 12050 M BRENNENSTUHL

Wie schalte ich den Strahler ein und aus?

Verwenden Sie den Schalter B auf der Rückseite des Strahlers. Drücken Sie einmal zum Einschalten auf 100%, ein zweites Mal für 50% und ein drittes Mal zum Ausschalten. Für eine stufenlose Dimmung halten Sie den Schalter gedrückt.

Kann ich den Strahler im Freien verwenden?

Ja, der Strahler ist dank seiner Schutzart IP54 (geschützt gegen Spritzwasser und Staub) für den Innen- und Außeneinsatz geeignet.

Wie stelle ich den Winkel des Strahlers ein?

Der klappbare Bügel A ermöglicht die Einstellung des Neigungswinkels. Klappen Sie ihn aus und wählen Sie die gewünschte Position.

Kann ich die LED-Lampe austauschen?

Nein, die LED-Lichtquelle ist nicht austauschbar. Ersetzen Sie am Ende der Lebensdauer den gesamten Strahler.

Kann der Strahler auf einem Stativ montiert werden?

Ja, dank der Löcher im Bügel können Sie den Strahler auf einem geeigneten Stativ befestigen. Ein Schraubensatz wird für die Montage mitgeliefert.

Wie reinige ich den Strahler?

Trennen Sie das Gerät vom Stromnetz und reinigen Sie es mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Wie hoch ist die maximale Leistung der integrierten Steckdose?

Die Steckdose kann eine maximale Last von 3400 W aufnehmen. Die zulässige Leistung des Strahlers selbst beträgt 120 W.

Kann ich einen externen Dimmer mit diesem Strahler verwenden?

Nein, der Strahler ist nicht für die Verwendung mit externen Dimmern geeignet. Verwenden Sie nur den integrierten Schalter zur Einstellung der Helligkeit.

Was tun bei Beschädigung des Kabels?

Das Kabel kann nicht ausgetauscht werden. Ist das Kabel beschädigt, muss der Strahler gemäß den Umweltvorschriften entsorgt werden.

Wird der Strahler heiß?

Ja, die Oberfläche kann heiß werden. Halten Sie einen Mindestabstand zu beleuchteten Objekten ein, um Überhitzung zu vermeiden. Das Symbol 'Heiße Oberfläche' ist auf dem Gerät angebracht.

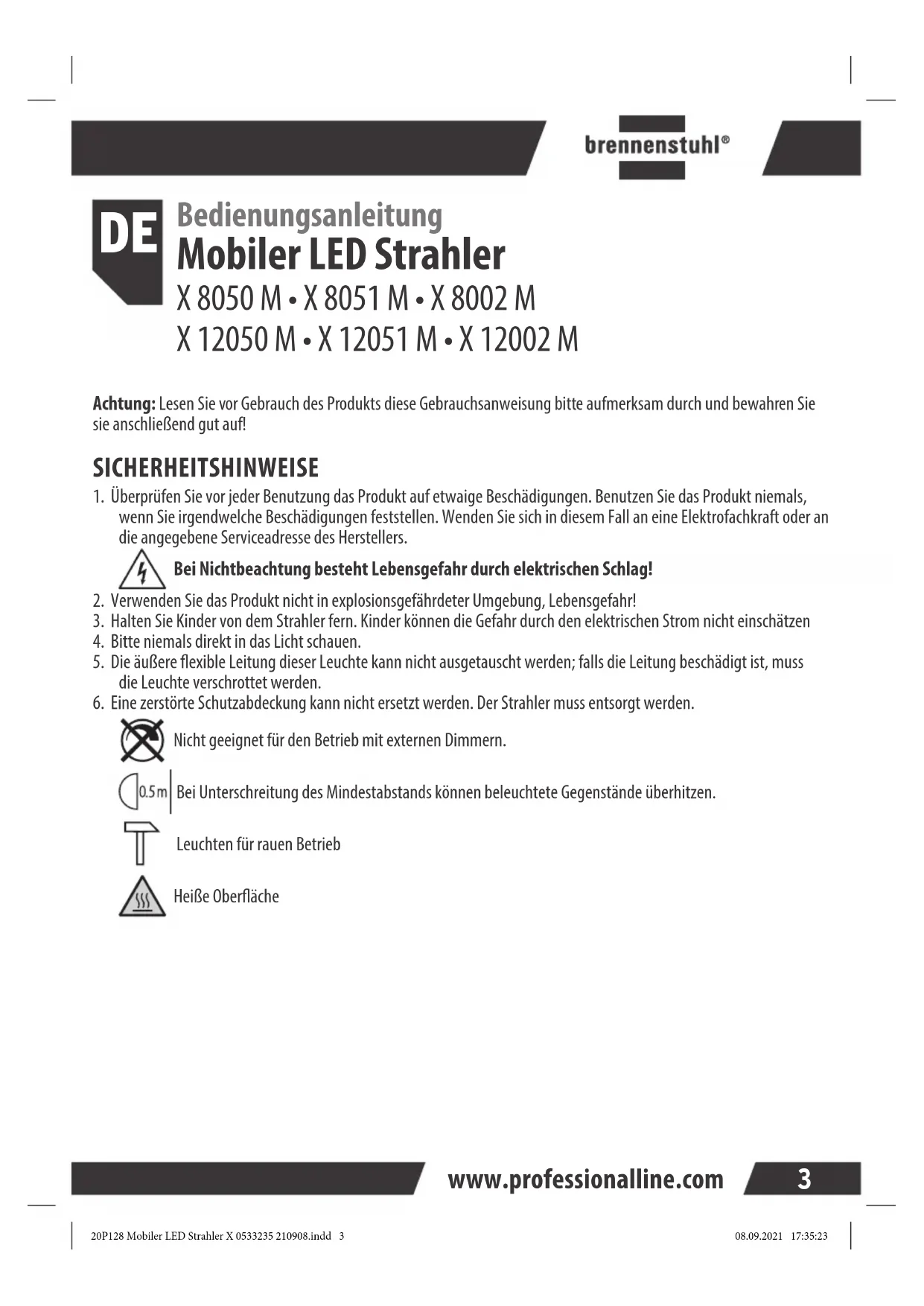

BEDIENUNGSANLEITUNG professionalLINE X 12050 M BRENNENSTUHL

Bedienungsanleitung Mobiler LED Strahler

X 8050 M • X 8051 M • X 8002 M X 12050 M • X 12051 M • X 12002 M

Achtung: Lesen Sie vor Gebrauch des Produkts diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

SICHERHEITSHINWEISE

1. Überprüfen Sie vor jeder Benutzung das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

1. Verwenden Sie das Produkt nicht in explosionsgefährdeter Umgebung, Lebensgefahr!
2. Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen
3. Bitte niemals direkt in das Licht schauen.
4. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
5. Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.

Nicht geeignet für den Betrieb mit externen Dimmern.

Bei Unterschreitung des Mindestabstands können beleuchtete Gegenstände überhitzen.

Leuchten für rauen Betrieb

Heiße Oberfläche

www.professionalline.com

3

professionalLINE

TECHNISCHE DATEN

Typenbezeichnung X 8050 M/X 8051	M X 8002 M X 12050 M	X 12051 M X 12002 M
Steckdose
Leistung
Nennspannung	50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Leistungsfaktor	0,9	0,9	0,9	0,9
Netzstrom	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08
Schutzklasse	I	I	I	I
Anschlussleitung	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Belastbarkeit Steckdose	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturbereich Betrieb	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C	-20°C - +50°C
Maße	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Gewicht	3,7 kg	3,7 kg	4,15 kg	4,15 kg
Max. projizierte Fläche	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Dieses Produkt ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet

BEDIENUNG

Strahler aufstellen und einschalten

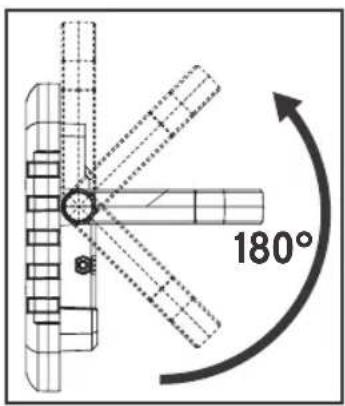

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Benutzen Sie den Strahler nur mit ausgeklapptem Bügel A. Mit dem in mehreren Stufen verstellbaren Bügel A lassen sich verschiedene Neigungswinkel des Strahlers realisieren.

Strahler auf ein Stativ montieren

Der Strahler kann mit Hilfe der Löcher am Bügel A auch auf ein geeignetes Stativ montiert werden. Achten Sie dabei unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Ein-/Ausschalten und Dimmen des Strahlers

Schalten Sie den Strahler mit dem Schalter B auf der Rückseite ein. Die Lichtintensität kann in Stufen und stufenlos eingestellt werden.

Dimmen in Stufen: durch 2-maliges Drücken des Schalters kann 100 und 50 % Licht eingestellt werden.

Stufenloses Dimmen: drücken Sie dazu dauerhaft auf den Schalter – die Lichtintensität wird langsam nach unten geregelt. Verfahren Sie in derselben Weise, um die Intensität wieder zu erhöhen. Ist eine Schalterposition länger als 3 Sekunden unverändert, dann führt ein nochmaliges Drücken immer in den „aus“ Zustand.

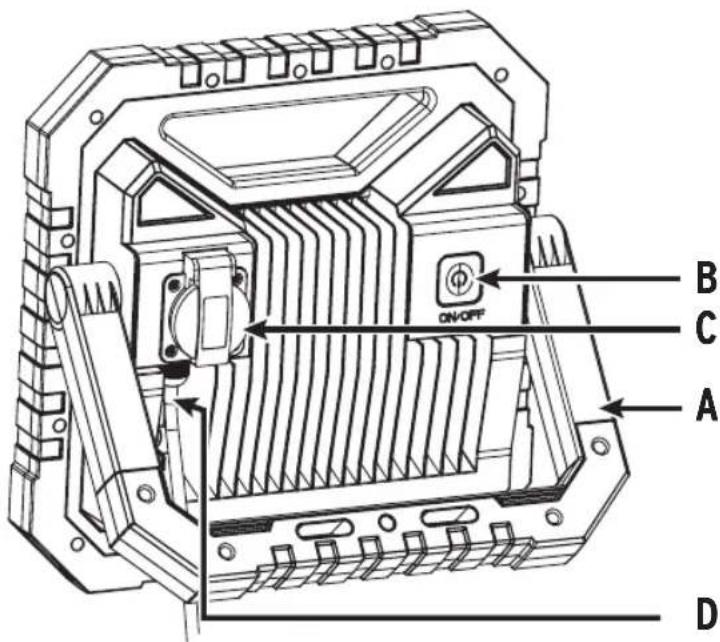

ABGEBILDETE KOMPONENTEN

A Klappbügel
B Ein-/Aus- und Funktionsschalter
C Steckdose
D Anschlusskabel

Steckdose

An der Rückseite des Strahlers befindet sich eine Steckdose Ⓐ, mit deren Hilfe er auch als Stromverteiler benutzt werden kann. Die Steckdose Ⓐ ist auch bei ausgeschaltetem Licht funktionsfähig.

OPTIONALES STATIVZUBEHÖR (nicht im Lieferumfang enthalten)

Passendes Zubehör finden Sie auf unserer Homepage www.brennenstuhl.com.

STATIVMONTAGE

Der Strahler kann mit Hilfe der Löcher im Haltebügel auf ein Brennenstuhl Stativ montiert werden.

LIEFERUMFANG

Zur Befestigung des Strahlers auf Brennenstuhl Stativen liegt ein Schraubenset bei. 1 x M6 x 45 Schraube + 1 x Unterlegscheibe, 2 x M6 x 60 Schrauben, 2 x Unterlegscheiben und 2 x Muttern.

www.professionalline.com

professionalLINE

WARTUNG

ACHTUNG! Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar, wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geöff net werden.

REINIGUNG

Trennen Sie den Strahler vor der Reinigung von der Netzspannung. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

CE EU- KONFORMITÄTSERKLÄRUNG

Die EU-Konformitätserklärung ist beim Hersteller hinterlegt.
