Produkttyp	Mobil LED-projektor
Märke	Brennenstuhl
Modell	professionalLINE X 12050 M
Nominell spänning	220-240 V AC, 50/60 Hz
Effekt	120 W
Nominell ström	0,52 A
Effektfaktor	0,9
Kapslingsklass	IP54, IK08
Skyddsklass	I
Nätkabel	5 m, H07RN-F 3G1,5
Inbyggt uttag	Ja, tillåten effekt 120 W (max belastning 3400 W)
Mått (L x B x H)	31 x 31 x 10,4 cm
Vikt	4,15 kg
Driftstemperaturområde	-20°C till +50°C
Maximal projektionsyta	0,096 m²
Belysningsfunktioner	På/av, stegvis dimring (100%, 50%) och progressiv dimring
Vinkeljustering	Fällbart och justerbart handtag
Montering på stativ	Möjlig, skruvar medföljer
Ljuskälla	Icke utbytbara LED
Underhåll	Rengör med torr eller lätt fuktad trasa, inga lösningsmedel
Säkerhet	Titta inte direkt in i ljusstrålen, använd inte i explosionsfarlig miljö, ingen extern dimmer, håll minimiavstånd
Användning	Inom- och utomhus, intensiv användning
Förpackningens innehåll	Projektor, skruvsats (M6 x 45, M6 x 60, brickor, muttrar)
Tillbehör (valfritt)	Stativ (ingår inte)

Vanliga frågor - professionalLINE X 12050 M BRENNENSTUHL

Hur tänder och släcker jag projektorn?

Använd strömbrytare B på projektorns baksida. Tryck en gång för att tända på 100%, en andra gång för 50%, och en tredje gång för att släcka. För progressiv dimring, håll strömbrytaren intryckt.

Kan jag använda projektorn utomhus?

Ja, projektorn är lämplig för användning inom- och utomhus tack vare sin kapslingsklass IP54 (skyddad mot vattenstänk och damm).

Hur justerar jag projektorns vinkel?

Det fällbara handtaget A gör det möjligt att justera lutningsvinkeln. Fäll ut det och välj önskad position.

Kan jag byta LED-lampan?

Nej, LED-ljuskällan är inte utbytbar. Vid livslutets slut, byt ut hela projektorn.

Kan projektorn monteras på ett stativ?

Ja, tack vare hålen i handtaget kan du fästa projektorn på ett lämpligt stativ. En skruvsats medföljer för montering.

Hur rengör jag projektorn?

Koppla bort enheten, använd sedan en torr eller lätt fuktad trasa. Använd aldrig lösningsmedel eller slipande rengöringsmedel.

Vilken är maximal effekt på det inbyggda uttaget?

Uttaget tål en maximal belastning på 3400 W. Projektorns tillåtna effekt är 120 W.

Kan jag använda en extern dimmer med denna projektor?

Nej, projektorn är inte lämplig för användning med externa dimrar. Använd endast den inbyggda strömbrytaren för att justera intensiteten.

Vad gör jag om kabeln skadas?

Kabeln kan inte bytas ut. Om kabeln är skadad måste projektorn kasseras enligt miljöföreskrifterna.

Blir projektorn varm?

Ja, ytan kan bli varm. Håll minimiavstånd till belysta föremål för att undvika överhettning. Symbolen 'Varm yta' finns på enheten.

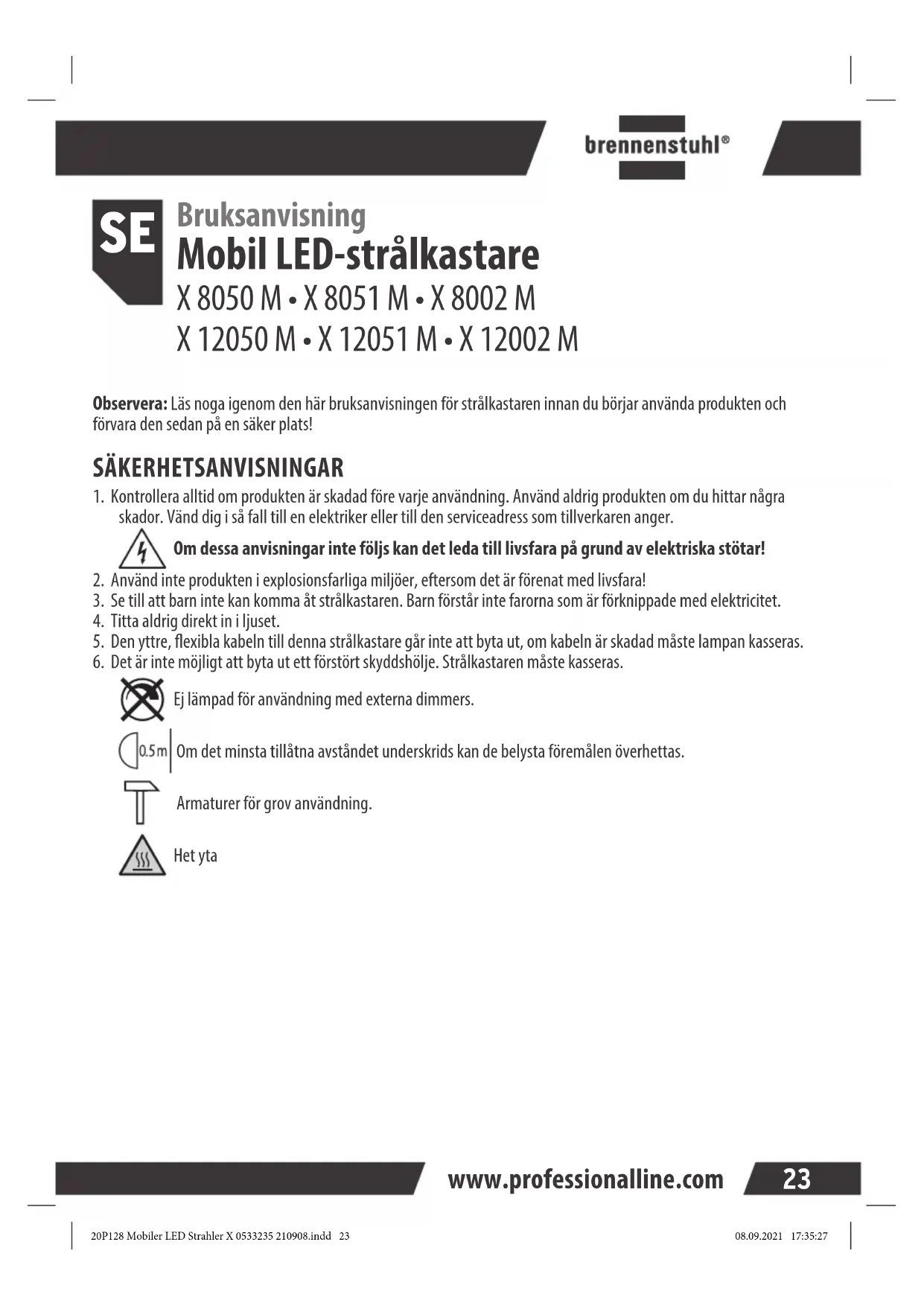

BRUKSANVISNING professionalLINE X 12050 M BRENNENSTUHL

Observera: Läs noga igenom den här bruksanvisningen för strålkastaren innan du börjar använda produkten och förvara den sedan på en säker plats!

SÄKERHETSANVISNINGAR

1. Kontrollera alltid om produkten är skadad före varje användning. Använd aldrig produkten om du hittar några skador. Vänd dig i så fall till en elektriker eller till den serviceadress som tillverkaren anger.

Om dessa anvisningar inte följs kan det leda till livsfara på grund av elektriska stötar!

1. Använd inte produkten i explosionsfarliga miljöer, eftersom det är förenat med livsfara!
2. Se till att barn inte kan komma åt strålkastaren. Barn förstår inte farorna som är förknippade med elektricitet.
3. Titta aldrig direkt in i ljuset.
4. Den yttre, flexibla kabeln till denna strålkastare går inte att byta ut, om kabeln är skadad måste lampan kasseras.
5. Det är inte möjligt att byta ut ett förstört skyddshölje. Strålkastaren måste kasseras.

Ej lämpad för användning med externa dimmers.

Om det minsta tillåtna avständet underskrids kan de belysta föremålen överhettas.

Armaturer för grov användning.

Het yta

www.professionalline.com

23

professionalLINE

TEKNISKA DATA

Typbeteckning X 8050 M/X 8051 M X	8002 M X 12050 M/X 12051 M X 12002 M
Eluttag
Effekt
Nominell spänning	50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz	220 - 240 V AC50/60 Hz
Effektfaktor	0,9	0,9	0,9	0,9
Nätström	0,34 A	0,34 A	0,52 A	0,52 A
IP, IK	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08	IP 54, IK 08
Skyddsklass	I	I	I	I
Anslutningsledning	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5	5m H07RN-F 3G1,5
Eluttagets belastning	max. 3400 W	max. 2000 W	max. 3400 W	max. 2000 W
Temperaturområde drift	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C	-20°C – +50°C
Mått	31 x 31 x 9,7 cm	31 x 31 x 9,7 cm	31 x 31 x 10,4 cm	31 x 31 x 10,4 cm
Vikt	3,7 kg	3,7 kg	4,15 kg	4,15 kg
max. projicerad yta	0,096 m^2	0,096 m^2	0,096 m^2	0,096 m^2

Denna produkt är lämplig för inomhus- och utomhusbelysning.

ANVÄNDNING

Ställ upp och slå på strålkastaren

Ställ strålkastaren på ett torrt och jämnt underlag. Använd endast lampan med bygeln Ⓐ utfälld. Den justerbara bygeln Ⓐ kan ställas in i flera olika lägen, så att man kan ändra strålkastarens lutningsvinkel.

Montera strålkastaren på ett stativ

Med hjälp av hålen i bygeln A kan strålkastaren monteras på ett lämpligt stativ. Var noga med att stativet står tillräckligt stadigt och att strålkastaren är ordentligt fastsatt på stativet.

Slå av och på strålkastaren och använd dimmerfunktionen

Slå på strålkastaren med knappen Ⓑ på baksidan. Ljusstyrkan kan ställas in både stegvis och steglöst. Stegvis dimmerfunktion: genom att trycka två gånger på knappen kan ljusstyrkan ställas in på 100 eller 50 %. Steglös dimmerfunktion: när knappen hålls intryckt så sänks ljusstyrkan långsamt. Gör på samma sätt för att öka ljusstyrkan igen. Om samma brytarläge är inställt längre än 3 sekunder, kopplar man alltid om till "av"-läget om man trycker en gång till.

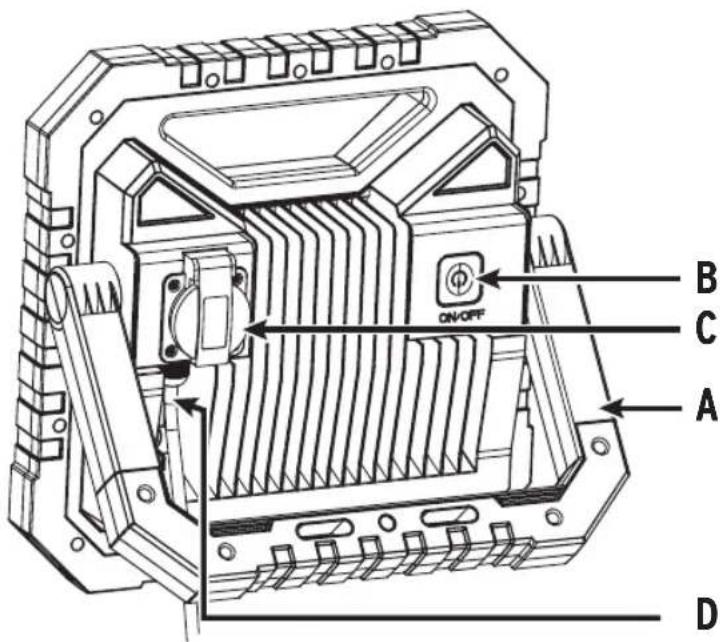

AVBILDADE KOMPONENTER

På baksidan av strålkastaren sitter ett eluttag Ⓐ som kan användas för strömförsörjning. Eluttaget Ⓐ fungerar även när lampan är avstängd.

VALFRITT TILLBEHÖR (ingår inte i leveransen)

Passande tillbehör hittar du på vår hemsida www.brennenstuhl.com.

STATIVMONTERING

Strålkastaren kan med hjälp av hålen i fästbygeln monteras på ett stativ från Brennenstuhl.

I LEVERANSEN INGÅR

För montering av strålkastaren på Brennenstuhls stativ ingår en skruvsats.

1 x M6 x 45-skruv + 1 x bricka, 2 x M6 x 60-skruvar, 2 x brickor och 2 x muttrar.

professionalLINE

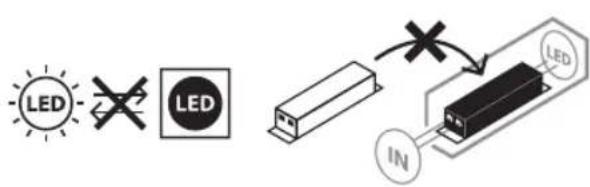

UNDERHÅLL

VARNING! Lampan innehåller inga komponenter som behöver underhållas. Det är inte möjligt att byta ut den här lampans ljuskälla. När ljuskällan har uppnätt slutet av sitt serviceliv måste man byta ut hela lampan. Ljusarmaturen får inte öppnas.

RENGÖRING

Koppla från strålkastaren från elnätet innan den rengörs.

Använd inga lösningsmedel, frätande rengöringsmedel eller liknande.

Vid rengöring ska endast en torr eller lätt fuktad trasa användas.

AVFALLSHANTERING

Kassera elektriska apparater på ett miljövänligt sätt! Elektriska apparater hör inte till hushållsavfall!

Enligt EU-direktiv 2012/19 / EU om avfall av elektrisk och elektronisk utrustning, måste elektriska apparater samlas separat och återvinnas på ett miljövänligt sätt. Möjligheter att avfallshantera den uttjänta apparaten kan kommunalförvaltningen informera om.

CE EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-försäkran om överensstämmelse fi nns arkiverad hos tillverkaren.

ADRESSEN

För mer information rekommenderar vi området Service/FAQ:s på vår webbplats www.brennenstuhl.com.
