EHS40 - Casque audio Yealink - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur électronique de décrochage (EHS) pour casque audio
Marque	Yealink
Modèle	EHS40
Compatibilité casque	Yealink WH62/WH63 (firmware ≥ 104.434.0.15)
Compatibilité téléphone	Téléphones IP Yealink, Mitel, Unify, Avaya, Poly, GS, Fanvil, Snom, et téléphones IP série T3X
Alimentation	5 V DC via port USB ou adaptateur secteur
Dimensions	Environ 60 x 50 x 20 mm (estimation)
Poids	Environ 30 g (estimation)
Longueur de câble	Environ 1,5 m (estimation)
Connecteurs	Port téléphone (RJ9), port casque (RJ9), port PC (USB-A), port d'alimentation (micro USB)
Indicateur LED	Bouton de canal audio avec voyant vert fixe (activation) et éteint (désactivation)
Fonctions principales	Activation/désactivation du canal audio entre le casque et le téléphone, contrôle des appels depuis le téléphone IP
Mise à jour firmware	Via Yealink USB Connect (PC)
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité de fonctionnement	10 % à 90 % HR (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Conforme aux normes FCC et IC. Ne pas exposer à l'eau ou à des températures extrêmes.
Pièces détachées et réparabilité	Contacter le support Yealink pour les pièces de rechange. La réparation doit être effectuée par un technicien qualifié.
Informations générales	Fabricant : YEALINK NETWORK TECHNOLOGY CO., LTD. Utilisation en intérieur uniquement.

FOIRE AUX QUESTIONS - EHS40 Yealink

Qu'est-ce que l'EHS40 Yealink ?

L'EHS40 est un adaptateur électronique de décrochage (EHS) qui permet de connecter un casque sans fil Yealink WH62/WH63 à un téléphone IP. Il gère l'activation et la désactivation du canal audio.

Quels téléphones sont compatibles avec l'EHS40 ?

L'EHS40 est compatible avec les téléphones IP Yealink, Mitel, Unify, Avaya, Poly, GS, Fanvil, Snom, et les séries T3X de Yealink. Pour les modèles T3X, le casque peut contrôler directement les appels.

Comment installer l'EHS40 ?

Branchez l'EHS40 entre votre téléphone IP et votre casque WH62/WH63. Connectez le port téléphone de l'EHS40 à la prise casque du téléphone, et le port casque de l'EHS40 à la base du casque. L'alimentation se fait via USB ou adaptateur 5V.

Pourquoi le voyant LED du bouton ne s'allume-t-il pas ?

Vérifiez que l'alimentation est branchée et que le casque est correctement connecté. Le voyant devient vert fixe lorsque le canal audio est activé après avoir appuyé sur le bouton. S'il ne s'allume pas, essayez de redémarrer l'EHS40.

Puis-je contrôler les appels depuis le casque ?

Pour la plupart des téléphones IP, les appels ne peuvent être contrôlés que depuis le téléphone. Cependant, avec les téléphones Yealink série T3X mis à jour, le casque WH62/WH63 peut contrôler directement les appels.

Comment mettre à jour le firmware du casque ?

Utilisez le logiciel Yealink USB Connect (YUC) sur PC pour vérifier et mettre à jour le firmware du casque WH62/WH63. Assurez-vous que la version soit au moins 104.434.0.15 pour la compatibilité avec l'EHS40.

Que faire si l'audio ne fonctionne pas ?

Vérifiez les connexions : l'EHS40 doit être branché correctement entre le téléphone et le casque. Assurez-vous que le téléphone est réglé sur le mode casque (bouton Ⓞ). Appuyez sur le bouton de l'EHS40 pour activer le canal audio.

L'EHS40 nécessite-t-il une alimentation externe ?

Oui, l'EHS40 nécessite une alimentation 5V DC. Il peut être alimenté via un port USB sur PC ou via un adaptateur secteur (non fourni). Le voyant LED ne s'allume que si l'alimentation est présente.

Comment nettoyer l'EHS40 ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'alimentation avant le nettoyage.

Où trouver le manuel d'utilisation complet ?

Le manuel complet est disponible en téléchargement gratuit sur notice-facile.com. Il contient des schémas de connexion et des instructions détaillées pour différents types de téléphones.

MODE D'EMPLOI EHS40 Yealink

La version du casque WH62/WH63 doit être 104.434.0.15 ou ultérieure. Vous pouvez vérifier la version du casque via Yealink USB Connect (PC) Télécharger : https://www. yealink. com/product/yuc.

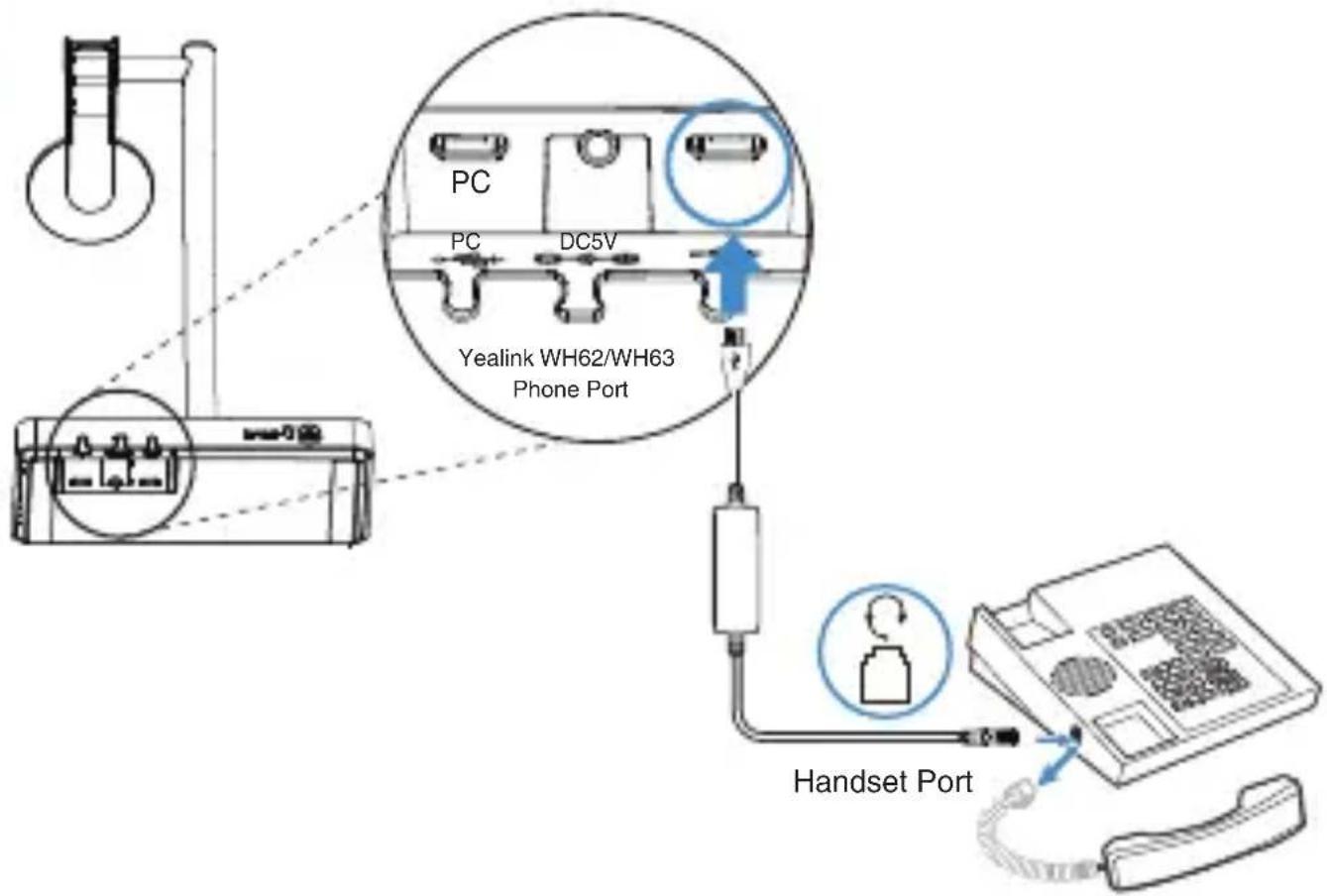

Mitel & Unify Phone

Vous devez effectuer les opérations suivantes sur le WH62/WH63:

• Avant un appel, appuyez sur le bouton 📞 de la base pour activer le canal audio. Le voyant LED du bouton 📞 devient vert fixe.
• Après un appel, appuyez à nouveau sur le bouton 📞 de la base ou placez le casque sur la base pour désactiver le canal audio. Le voyant LED du bouton 📞 s'éteint.
• L'appel ne peut être contrôlé que sur le téléphone IP.

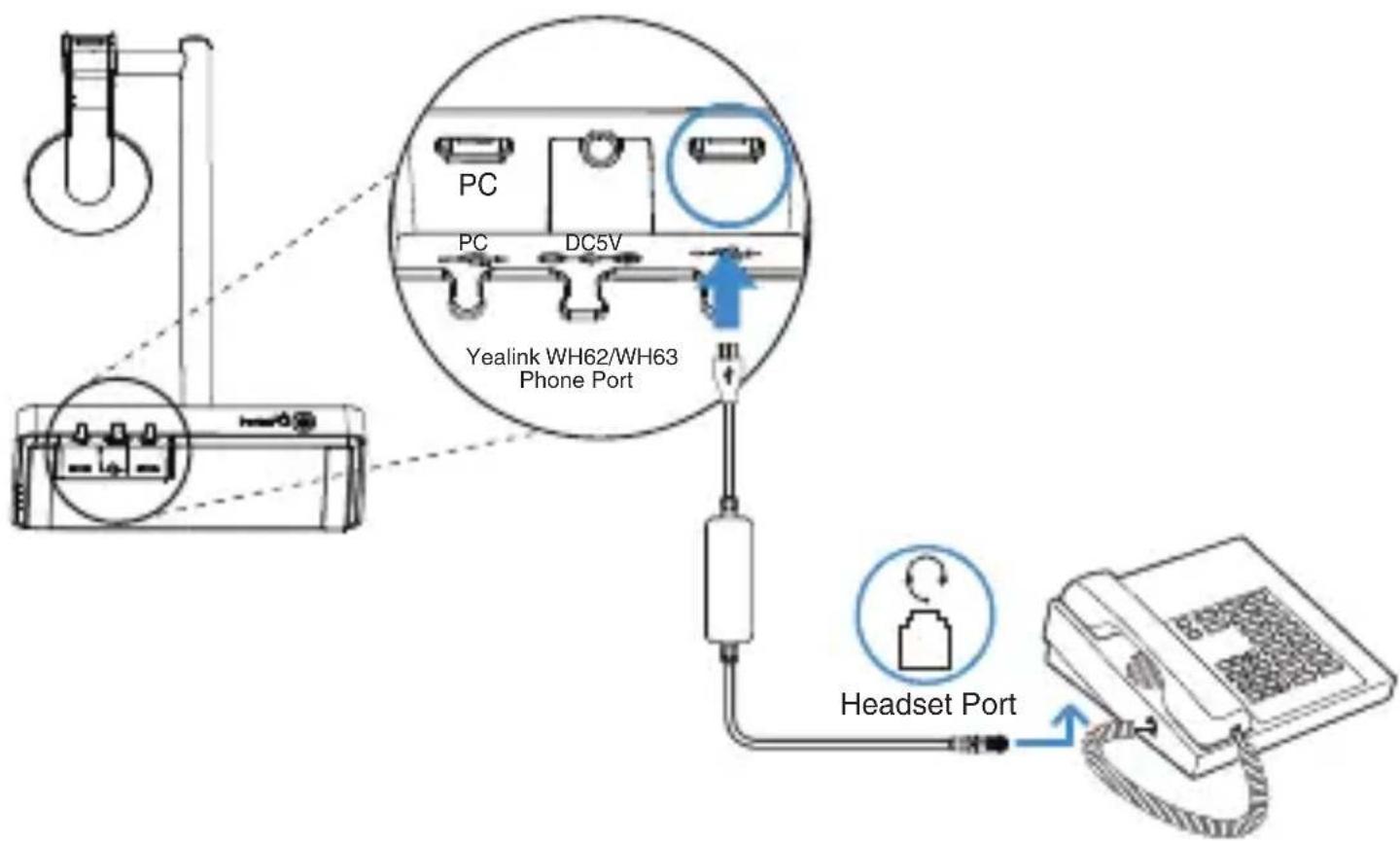

Teléfono Avaya/Poly/GS/Fanvil/Snom IP

Vous devez effectuer les opérations suivantes:

Étape 1: Pour les téléphones IP, vous devez appuyer sur le bouton Ⓞ du téléphone pour définir le périphérique audio comme casque. L'appel ne peut être contrôlé que sur le téléphone IP.

Étape 2: pour WH62/WH63:

- Avant un appel, appuyez sur le bouton 📋 de la base pour activer le canal audio. Le voyant LED du bouton 🔒 devient vert fixe.

- Après un appel, appuyez à nouveau sur le bouton 📞 de la base ou placez le casque sur la base pour désactiver le canal audio. Le voyant LED du bouton 📞 s'éteint.

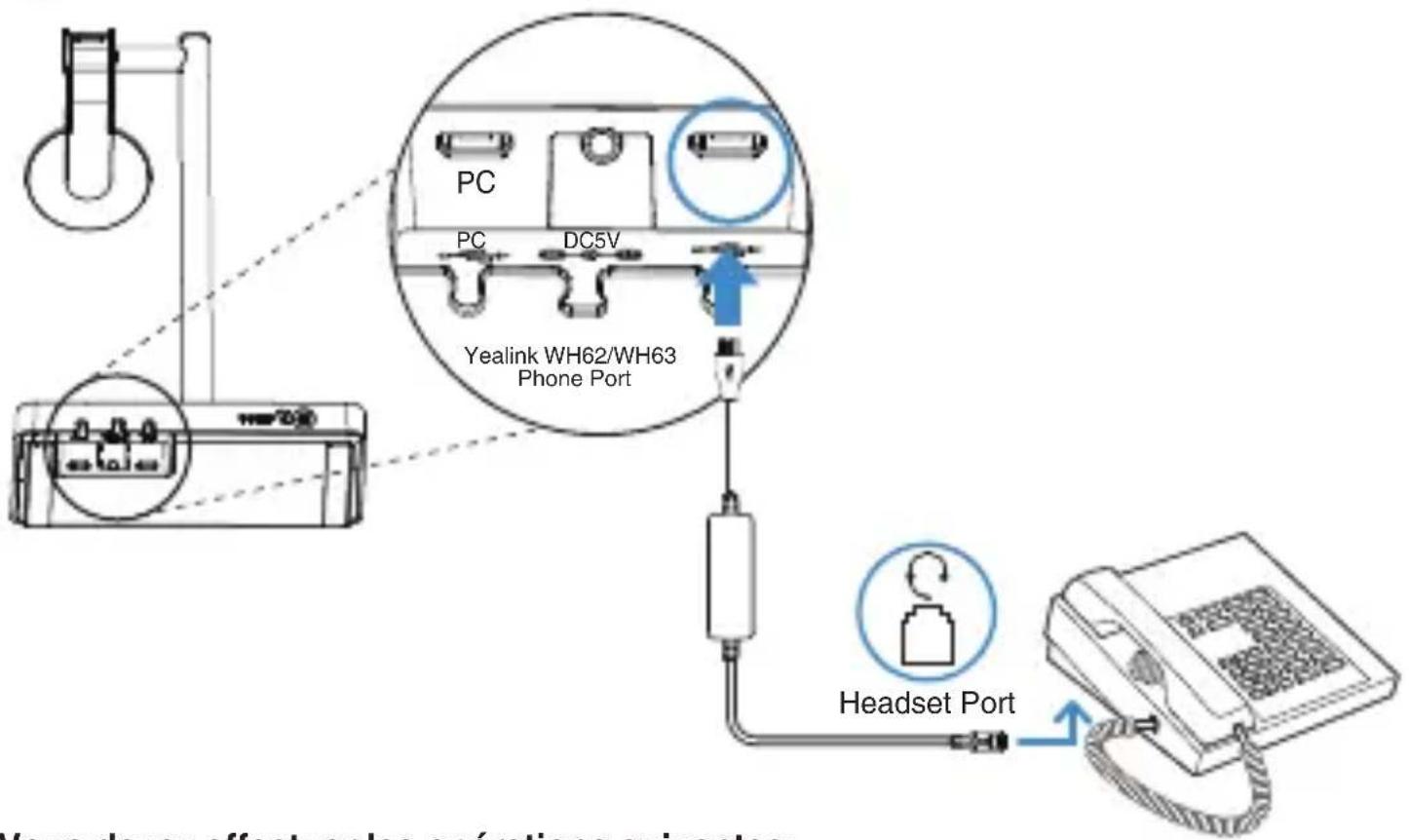

Téléphone IP yealink

Vous devez effectuer les opérations suivantes:

Étape 1: Pour les téléphones IP, vous devez appuyer sur le bouton Ⓞ du téléphone pour définir le périphérique audio comme casque. L'appel ne peut être contrôlé que sur le téléphone IP.

Étape 2: pour WH62/WH63:

- Avant un appel, appuyez sur le bouton 📞 de la base pour activer le canal audio. Le voyant LED du bouton 📞 devient vert fixe.

- Après un appel, appuyez à nouveau sur le bouton 📊 de la base ou placez le casque sur la base pour désactiver le canal audio. Le voyant LED du bouton 📊 s'éteint.

Note:

- S'il est connecté à un téléphone IP de la série T3X, le WH62/WH63 peut contrôler directement l'appel.

- Nous vous recommandons de mettre à jour les téléphones de la série T3 avec la dernière version du firmware. Pour plus de détails, veuillez scanner le code QR.

Connectez le téléphone IP et le casque

(1) l'appareil ne doit pas produire de brouillage; (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. NMB-3(B)

Contact Information

YEALINK NETWORK TECHNOLOGY CO., LTD.
