Type de produit	Détecteur à ultrasons réflexion directe avec IO-Link
Marque	IFM
Modèle	UIT520
Fonctions principales	Surveillance de niveaux, détection d'objets, sortie de commutation et analogique
Alimentation	18-30 V DC (estimation)
Sorties	OUT1 : commutation / IO-Link ; OUT2 : analogique
Interface	IO-Link
Raccordement électrique	4 fils : BN (L+), BU (L-), BK (OUT1), WH (OUT2)
Indicateurs	LED d'état 1/2 (jaunes), LED écho (verte)
Bouton de réglage	Bouton Teach pour programmation
Montage	Fixation via dispositif ; respecter zone morte et distance min. 12,7 mm pour boîtier métallique
Dimensions (estimation)	60 x 30 x 20 mm
Poids (estimation)	100 g
Matériau du boîtier	Métal (selon UL 508)
Sécurité	Utiliser uniquement pour les applications prévues ; montage et mise en service par personnel qualifié
Entretien et nettoyage	Aucun entretien nécessaire ; nettoyer avec un chiffon sec si besoin
Réparabilité	Réparation par le fabricant uniquement
Normes	DIN EN 60947-5-2 (couleurs de raccordement)
Zone morte	Zone non détectable à respecter (voir fiche technique)
Température de fonctionnement (estimation)	-25 à 70 °C
Indice de protection (estimation)	IP67

FOIRE AUX QUESTIONS - UIT520 IFM

Quel est le type de détecteur de l'UIT520 ?

C'est un détecteur à ultrasons réflexion directe avec interface IO-Link.

Comment raccorder électriquement l'UIT520 ?

Raccorder les fils selon les couleurs : BN (L+), BU (L-), BK (OUT1/IO-Link) et WH (OUT2 analogique). Mettre l'installation hors tension avant.

Comment programmer l'UIT520 avec le bouton Teach ?

Appuyer sur le bouton Teach 2 à 6 secondes pour entrer en mode programmation. Puis positionner un objet et appuyer 1 seconde pour définir P1, puis P2. Les LED jaunes clignotent pour confirmer.

Quelle est l'alimentation recommandée pour l'UIT520 ?

L'alimentation typique est de 18-30 V DC. Vérifier les spécifications complètes sur la fiche technique.

Que signifient les LED sur l'UIT520 ?

Les LED d'état 1/2 (jaunes) indiquent l'état des sorties et aident au réglage. La LED écho (verte) s'allume lorsque l'objet ou l'arrière-plan est détecté.

Comment restaurer les réglages usine de l'UIT520 ?

Orientier l'appareil pour qu'aucun écho ne soit reçu (LED éteinte). Entrer en mode programmation, puis appuyer 1 seconde sur le bouton Teach. Les LED jaunes clignotent brièvement.

Quelle est la zone morte de l'UIT520 ?

La zone morte est la distance minimale devant le capteur où aucun objet n'est détecté. Elle est spécifiée dans la fiche technique et doit être respectée.

Peut-on utiliser l'UIT520 avec un système IO-Link ?

Oui, l'appareil dispose d'une interface IO-Link permettant la communication directe avec un maître IO-Link pour le paramétrage et les données de diagnostic.

Quelles sont les consignes de sécurité pour l'UIT520 ?

Lire le manuel avant utilisation. Utiliser uniquement pour les applications prévues. Le montage et la mise en service doivent être effectués par du personnel qualifié.

Comment inverser le comportement des sorties de l'UIT520 ?

Appuyer sur le bouton Teach plus de 6 secondes. Les LED jaunes clignotent rapidement (>10 Hz) puis brièvement (>4 Hz). La fonction de sortie est inversée.

MODE D'EMPLOI UIT520 IFM

Notice d'utilisation

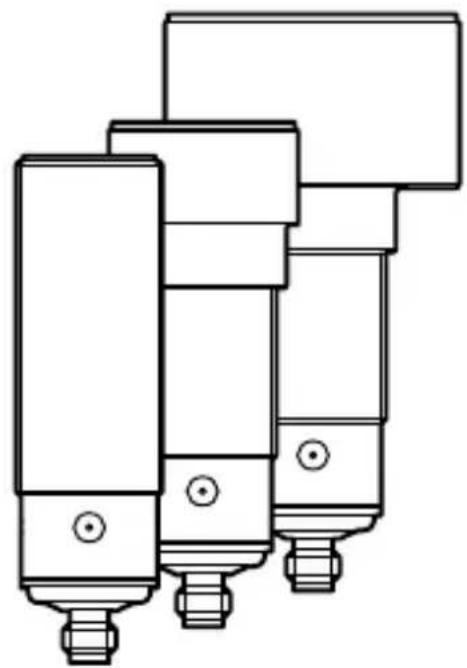

Détecteur réflexion directe à ultrasons

avec IO-Link

UIT501

UIT502

UIT504

UIT505

UIT507

UIT508

UIT520

11487725 / 00 10 / 2021

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation. • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie 3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté 4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www. ifm. com

→ Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation / IO-Link - OUT2 : sortie analogique

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via IO-Link ( → 5.1) ou via le bouton Teach ( → 5.2).

5.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données de process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel IO-Link approprié et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www. ifm. com.

5.2.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.2.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( → 5.2.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

5.2.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

5.2.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( → 5.2.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

Fig. 1 : fonction fenêtre P1 > P2

Fig. 2 : fonction hystérésis P1 = P2

Signal analogique pour la fonction fenêtre Signal analogique pour la fonction

Signal de commutation pour la fonction fenêtre

Signal de commutation pour la fonction hystérésis

1: comportement des sorties 2: signal de sortie inversé 3: distance à l'objet 4: réglages usine

B : zone morte P : position programmée par Teach T : bouton Teach

Données techniques et informations supplémentaires sur www. ifm. com.
