Type de produit	Purificateur d'air avec humidification
Marque	Sharp
Modèle	UAHD50EL
Dimensions (L x P x H)	399 x 230 x 615 mm
Poids	7,9 kg
Alimentation électrique	220-240 V, 50-60 Hz
Consommation (veille)	0,9 W
Technologie de purification	Triple système + Plasmacluster + Humidification
Filtres	Pré-filtre, filtre désodorisant lavable, filtre HEPA (blanc), filtre d'humidification
Efficacité du filtre HEPA	Élimine 99,97% des particules de 0,3 micron
Capteurs	Poussière, odeurs, température, humidité
Modes de fonctionnement	Nettoyage de l'air, Nettoyage de l'air et humidification, Douche d'ions propres

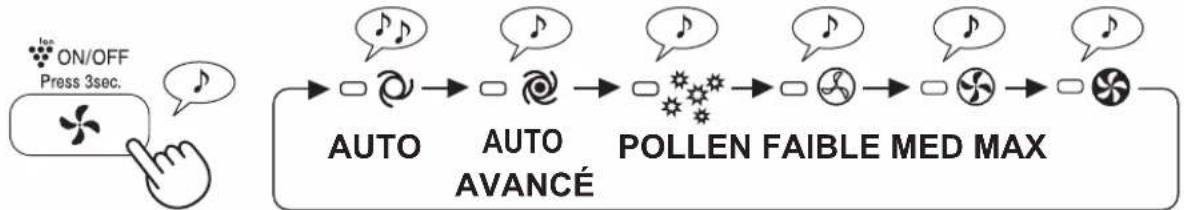

Vitesses de ventilation	Auto, Auto avancé, Pollen, Faible, Méd, Max
Débit d'air (Air propre - Max)	306 m³/h
Capacité du réservoir d'eau	2,5 L
Humidification (Max)	600 mL/h
Surface recommandée	Jusqu'à 38 m²
Fonctions utiles	Minuterie marche/arrêt, verrouillage enfant, contrôle de luminosité, réglage sensibilité détecteur
Entretien	Nettoyage régulier des filtres, remplacement des filtres tous les 10 ans environ
Filtres de rechange	HEPA: UZ-HD4HF, Désodorisant: UZ-HD4DF, Humidification: UZ-HD6MF
Sécurité	Verrouillage enfant, arrêt automatique, redémarrage après panne

FOIRE AUX QUESTIONS - UAHD50EL SHARP

Comment installer les filtres pour la première fois ?

Retirez le panneau arrière, sortez les filtres HEPA (blanc) et désodorisant (noir) de leurs sacs plastique. Installez-les dans l'ordre : d'abord le filtre HEPA, puis le désodorisant. Replacez le panneau arrière et notez la date de début d'utilisation.

Comment remplir le réservoir d'eau ?

Poussez la poignée du réservoir vers le bas et tirez vers l'avant pour le retirer. Remplissez avec de l'eau fraîche du robinet uniquement. Ne pas utiliser d'eau chaude (>40°C), de substances chimiques ou aromatiques. Replacez le réservoir en vous assurant qu'il n'y a pas de fuite.

Quels sont les modes de fonctionnement ?

Trois modes : Nettoyage de l'air (filtration sans humidification), Nettoyage de l'air et humidification (filtration + humidification), Douche d'ions propres (libération intense d'ions Plasmacluster pendant 60 minutes).

Comment activer ou désactiver les ions Plasmacluster ?

Appuyez sur la touche correspondante pendant 3 secondes. Le voyant indicateur (bleu) s'allume ou s'éteint. Par défaut, les ions sont activés lorsque l'appareil est en marche.

Que signifie le clignotement du voyant d'humidification ?

Si le voyant clignote en rouge, le réservoir d'eau est vide. Remplissez-le. S'il clignote en vert, l'humidification est en cours. Si l'humidité atteint un niveau adéquat, le voyant s'éteint.

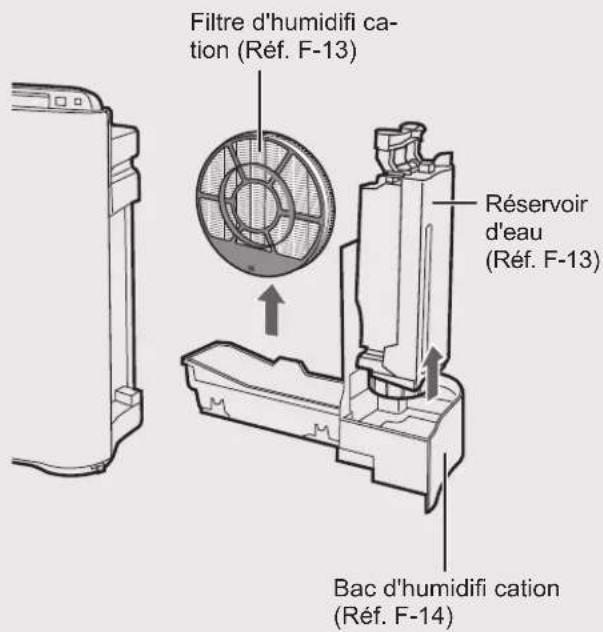

Comment nettoyer le filtre d'humidification ?

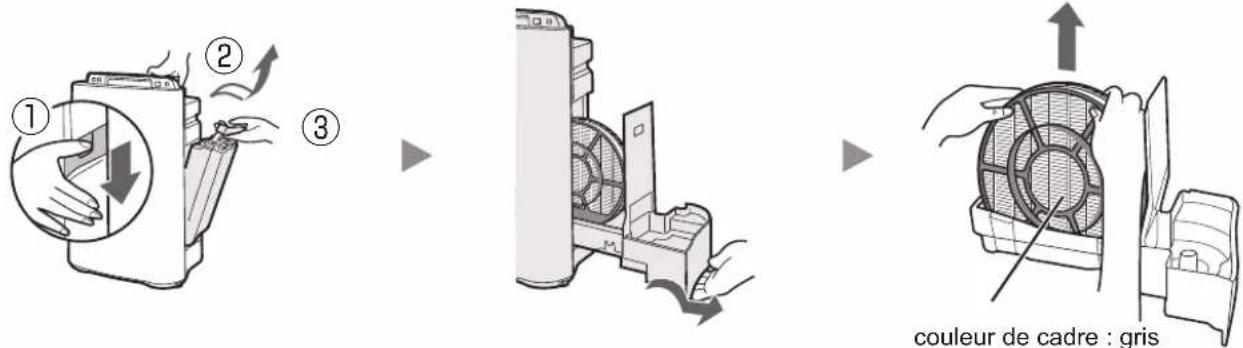

Retirez le filtre d'humidification (ne le détachez pas du support). Trempez-le dans une solution d'eau et d'acide citrique ou de jus de citron pendant 30 minutes. Rincez abondamment à l'eau claire et laissez sécher.

Quand remplacer les filtres ?

Le filtre HEPA et le filtre désodorisant ont une durée de vie d'environ 10 ans après ouverture (selon l'utilisation). Remplacez-les si les odeurs ou la poussière persistent après nettoyage. Le filtre d'humidification doit être remplacé également.

Comment réinitialiser le voyant indicateur de filtre ?

Après avoir nettoyé ou remplacé les filtres, branchez l'appareil et appuyez sur la touche de réinitialisation de filtre (souvent la touche de contrôle de luminosité) pendant 3 secondes. Le voyant s'éteint.

Que faire en cas de code d'erreur 'C1' ou 'C4' ?

Pour l'erreur C1 (moteur anormal), débranchez l'appareil, attendez une minute et rebranchez-le. Pour C4 (capteur anormal), vérifiez que l'appareil n'est pas obstrué. Si l'erreur persiste, contactez un centre de service Sharp.

Puis utiliser le purificateur dans une salle de bain ?

Non, évitez les endroits humides ou susceptibles d'éclaboussures. L'appareil ne doit pas être mouillé. Placez-le sur une surface plane, à au moins 30 cm du mur, loin des sources de chaleur et de vapeur.

MODE D'EMPLOI UAHD50EL SHARP

• Filtre : Rayon, Polyester

"Plasmacluster" et "Device of a cluster of grapes" sont des marques déposées de Sharp Corporation.

PURIFICATEUR D'AIR avec fonction d'humidification MANUEL D'UTILISATION

-Veuillez lire ces instructions avant d'utiliser votre nouveau purificateur d'air:

Le purificateur d'air achemine l'air de la pièce par l'entrée d'air, le fait passer à l'intérieur de l'appareil par un pré-filtre, un filtre désodorisant lavable et un filtre HEPA, puis l'air est évacué par la sortie d'air. Le filtre HEPA peut éliminer 99,97 % des particules de poussière aussi petites que 0,3 micron qui passent à travers le filtre et il contribue également à absorber les odeurs.

Le filtre désodorisant absorbe graduellement les odeurs qui le traversent.

Certaines odeurs absorbées par les filtres peuvent se dégrader avec le temps et se dégager sous forme de nouvelle odeur. Suivant le lieu d'utilisation, surtout dans des conditions extrêmes (beaucoup plus exigeantes qu'une utilisation domestique normale), cette odeur risque de devenir forte dans un laps de temps plus court qu'à la normale. Si l'odeur persiste, les filtres doivent être remplacés.

REMARQUE

- Le purificateur d'air est conçu pour absorber les particules suspendues dans l'air et les odeurs, mais pas les gaz nocifs (par exemple, le monoxyde de carbone contenu dans la fumée des cigarettes). Si la source de l'odeur persiste, le purificateur peut ne pas complètement supprimer les odeurs.

(L'illustration commune utilise le modèle « UA-HD60E »)

FRANÇAIS

FONCTIONS

Combinaison unique de technologies de traitement de l'air Triple système triple + Plasmacluster + Humidification

CAPTE LA POUSSIÈRE*

Le pré-filtre capte la poussière et les autres grosses particules en suspension dans l'air.

ABSORBE LES ODEURS

Le filtre désodorisant absorbe la plupart des odeurs domestiques.

RÉDUIT LES NIVEAUX DE POLLEN ET DE MOISSISSURE*

Le filtre HEPA collecte 99,7% des particules de plus de 0,3 microns.

RAFRAÎCHIT

Plasmacluster traite l'air à peu près de la même façon que la nature se purifie en émettant un mélange équilibré d'ions positifs et négatifs.

HUMIDIFIE

*Lorsque de l'air passe par le système de filtration.

Des capteurs contrôlent la qualité de l'air en continu pour ajuster automatiquement le fonctionnement suivant la pureté et l'humidité de l'air détectés.

TABLE DES MATIÈRES

CONSIGNES IMPORTANTES DE SÉCURITÉ .... F-2

• AVERTISSEMENT - PRÉCAUTIONS CONCERNANT L'UTILISATION • CONSIGNES D'INSTALLATION • CONSIGNES RELATIVES AU FILTRE

NOMENCLATURE....F-5

• AVANT / ARRIÈRE • PANNEAU DE COMMANDES • DIAGRAMME ILLUSTRATIF DE L'AFFICHAGE

FONCTIONNEMENT ......F-7

• INSTALLATION DU FILTRE - REMPLISSAGE DU RÉSERVOIR D'EAU

FONCTIONNEMENT ...... F-9

• NETTOYAGE DE L'AIR ET HUMIDIFICATION - AIR PROPRE • DOUCHE D'IONS PROPRES • VITESSE DE VENTILATION • IONS PLASMACLUSTER MARCHE/ARRÊT • VERROUILLAGE ENFANT

FONCTIONS UTILES ......F-11

• CONTRÔLE DE LA LUMINOSITÉ • MINUTERIE DE MISE EN ROUTE • MINUTERIE D'ARRÊT - RÉGLAGE DE LA SENSIBILITÉ DU DÉTECTEUR

ENTRETIEN ET MAINTENANCE ......F-12

• INDICATEUR DU FILTRE • INDICE D'ENTRETIEN • RETRAIT DU FILTRE D'HUMIDIFICATION • RÉSERVOIR D'EAU • FILTRE D'HUMIDIFICATION • BAC D'HUMIDIFICATION ET COUVERCLE • PANNEAU ARRIÈRE • FILTRE HEPA/DÉSODORISANT - APPAREIL • REMPLACEMENT DU FILTRE

DÉPANNAGE....F-17

SPÉCIFICATIONS ......F-20

Merci d'avoir acheté ce purificateur d'air SHARP. Veuillez lire ce manuel attentivement avant d'utiliser le purificateur d'air. Après l'avoir lu, conservez le manuel à portée de main pour une utilisation future.

CONSIGNES IMPORTANTES DE SÉCURITÉ

Lorsque vous utilisez des appareils électriques, des précautions élémentaires de sécurité doivent être suivies, notamment les suivantes :

AVERTISSEMENT – Pour réduire le risque d'électrocution, d'incendie ou de blessures corporelles :

• Lisez toutes les instructions avant d'utiliser l'appareil.
• Utilisez uniquement une prise 220-240 volt.
• N'utilisez pas l'appareil si le cordon d'alimentation ou la fiche est endommagé ou si la connexion à la prise murale est desserrée.
• Retirez régulièrement la poussière de la fiche d'alimentation.
• N'introduisez pas les doigts ou des objets étrangers dans l'entrée ou l'évacuation d'air.
• Lorsque vous retirez la prise d'alimentation, tenez toujours la prise et ne tirez jamais sur le cordon d'alimentation.

Vous risqueriez de provoquer une électrocution.

- Veillez à ne pas endommager le cordon d'alimentation, car cela pourrait provoquer un choc électrique, une chaleur excessive ou des incendies.

- N'enlevez pas la prise lorsque vos mains sont mouillées.

- N'utilisez pas cet appareil près d'appareils à gaz ou de cheminées ouvertes.

- Lors du nettoyage de l'appareil, ou lorsque l'appareil n'est pas utilisé, veillez à débrancher l'appareil. Vous risqueriez de provoquer une électrocution.

- Assurez-vous de débrancher la fiche du câble d'alimentation lorsque vous remplissez le réservoir d'eau, que vous retirez, installez et remplacez le filtre et lorsque vous n'utilisez pas l'appareil pendant un certain temps.

- Seul un centre de service autorisé Sharp doit entretenir ce purificateur d'air. Contactez le centre de service le plus proche en cas de problèmes, de réglages ou de réparations.

- Ne faites pas fonctionner l'appareil en même temps que vous utilisez un insecticide en aérosol ou dans une pièce dans laquelle se trouvent des résidus huileux, de l'encens, des flammèches provenant de cigarettes allumées, des fumées provenant de produits chimiques ou dans un emplacement où l'appareil risque d'être mouillé (p. ex. dans une salle de bains).

- Usez de prudence lors du nettoyage. Les nettoyants corrosifs puissants risquent d'endommager l'extérieur de l'appareil.

- Lorsque vous déplacez l'appareil, retirez le réservoir d'eau et le bac d'humidification et tenez l'appareil par les poignées situées de chaque côté.

- Ne buvez pas l'eau du bac d'humidification ou du réservoir d'eau.

- Remplacez l'eau du réservoir d'eau quotidiennement et nettoyez régulièrement le réservoir d'eau et le bac d'humidification. (Voir F-13 et F-14). Lorsque l'appareil n'est pas utilisé, videz le réservoir d'eau et le bac d'humidification. Si vous laissez de l'eau dans le réservoir d'eau ou dans le bac d'humidification, des moisissures, des bactéries et des mauvaises odeurs risquent de se développer.

Dans de rares cas, ces bactéries peuvent avoir un effet négatif sur la santé.

- Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou dont l'expérience et les connaissances sont insuffisantes, si elles sont supervisées ou si elles reçoivent des instructions relatives à l'utilisation de l'appareil. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans supervision.

NOTE – Interférences TV ou radio

Si ce purificateur d'air crée des interférences aux signaux TV ou radio, essayez de remédier aux interférences en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne.
• Éloignez l'appareil du poste de radio ou de télévision.
• Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté.

PRÉCAUTIONS CONCERNANT L'UTILISATION

• Ne bloquez pas l'entrée et/ou la sortie d'air.
• N'utilisez pas l'appareil sur des objets chauds ou à proximité, comme sur une cuisinière ou un radiateur ou près d'une source de vapeur d'eau.
• Utilisez toujours l'appareil dans une position verticale.

- Tenez l'appareil en utilisant les poignées de chaque côté lorsque vous le déplacez.

Ne déplacez pas l'appareil lorsqu'il est en fonctionnement.

- Ne pas déplacer ou changer la direction de l'appareil lorsque vous le traînez par les roulettes.

- Lorsque l'appareil est installé sur une surface telle que moquette, sol fragile, surface irrégulière ou tapis épais, veuillez le soulever pour le déplacer.

- Lors du déplacement à l'aide des roulettes, déplacez-le lentement à l'horizontale.

- Éteignez l'appareil et retirez le réservoir d'eau avant de le déplacer, faites attention à ne pas vous coincer les doigts lors du retrait du réservoir d'eau.

- Ne faites jamais fonctionner l'appareil sans que les filtres, le réservoir d'eau et le bac d'humidification soient correctement mis en place.

- Ne pas laver ni réutiliser le filtre HEPA et le filtre désodorisant.

Non seulement l'efficacité du filtre n'est pas accrue, mais cela présente également des risques d'électrocution ou de dysfonctionnement.

- Nettoyez l'extérieur avec un chiffon doux uniquement.

N'utilisez pas de fluides volatils et/ou de détergents.

La surface de l'appareil peut être endommagée ou craquelée.

De plus, les capteurs risquent de ne plus fonctionner.

- La fréquence de l'entretien requis (détartrage) dépend de la dureté ou des impuretés de l'eau que vous utilisez, plus l'eau est dure, plus le détartrage doit être fréquent.

- Gardez l'appareil éloigné de l'eau.

CONSIGNES IMPORTANTES DE SÉCURITÉ

• Utilisez uniquement de l'eau fraîche du robinet. Utiliser d'autres sources d'eau risque de favoriser la formation de moisissure, de champignons et/ou de bactéries.
• Ne secouez pas le réservoir d'eau lorsque vous tenez la poignée de transport.
• Ne retirez pas le filtre d'humidification du support de filtre.
• Évitez de renverser de l'eau lorsque vous retirez ou nettoyez le bac d'humidification.

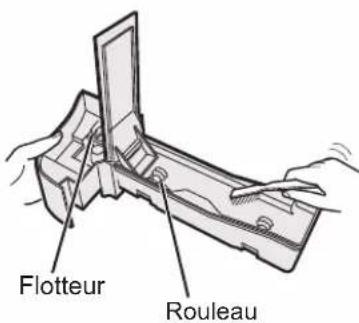

• Ne retirez pas le flotteur et le rouleau.

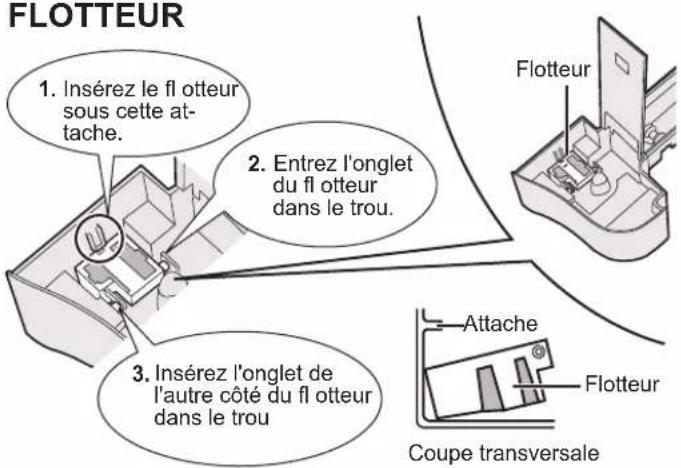

Référez-vous à F-18 si le flotteur et/ou le rouleau se détachent.

- N'utilisez pas de détergents pour l'entretien du bac d'humidification et du couvercle.

Ceux-ci pourraient se déformer, s'endommager ou craquer (fuites d'eau).

- Ne frottez pas le panneau arrière brutalement durant l'entretien.

- Évitez de tordre ou de plier le filtre désodorisant durant le lavage.

CONSIGNES D'INSTALLATION

• Lorsque vous utilisez l'appareil, placez-le à au moins 2 m de tout appareil utilisant des ondes électriques tel que télévision ou radio pour éviter toute interférence électrique.
• Évitez un emplacement plaçant le détecteur directement exposé au vent. L'appareil peut ne pas fonctionner correctement.
• Évitez l'utilisation dans des emplacements où des meubles, des tissus ou autres objets peuvent entrer en contact avec l'entrée et/ou la sortie d'air et limiter le flux d'air.
• Évitez l'utilisation dans des emplacements où l'appareil est exposé à de la condensation ou des changements drastiques de température. Il convient d'utiliser l'appareil à une température ambiante de 5 - 35 °C.
• Placez-le sur une surface stable avec suffisamment de circulation d'air. Lorsque l'appareil est placé sur une surface à moquette épaisse, il peut vibrer légèrement.

Placez l'appareil sur une surface plane pour éviter les fuites d'eau depuis le réservoir d'eau et/ou le bac d'humidification.

- Évitez les emplacements où de la graisse et de la fumée sont générées.

La surface de l'appareil pourrait craquer ou le détecteur pourrait ne pas fonctionner correctement.

- Placez l'appareil à environ 30 cm du mur afin d'assurer un flux d'air adéquat.

Les performances pour la capture des poussières seront les mêmes que si vous placez l'appareil à 3 cm du mur, mais placez-le aussi loin que possible afin d'éviter de souiller le mur et le sol.

- Suivez les instructions de ce manuel pour un entretien et une maintenance corrects du filtre.

NOMENCLATURE

AVANT / ARRIÈRE

1 Sortie d'air (Avant)

2 Panneau de commandes(Réf. F-6)

3 A ffi (Réf. F-6)

4 Appareil principal

5 Butoir (2 emplacements)

6 Roulette (4 emplacements)

(La forme de la prise varie d'un pays à l'autre.)

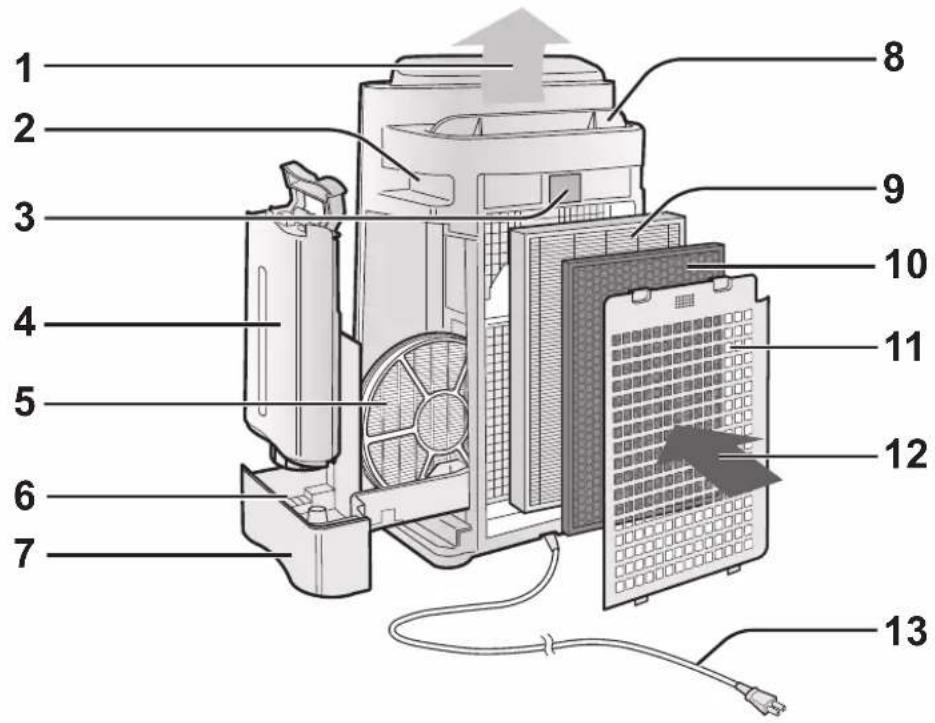

1 Évacuation d'air 6 Flotteur
2 Poignée (2 emplacements)		7 Bac d'humifi cation

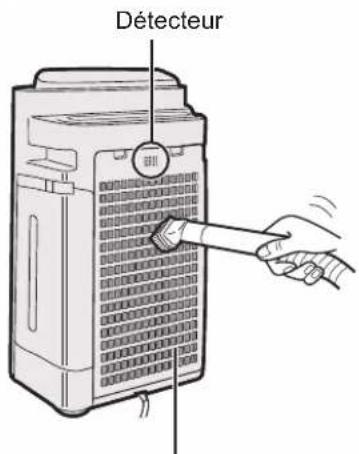

3 Détecteur (Interne)• Détecteur de poussière• Détecteur de température / humidité• Détecteur d'odeur(UA-HD60E et UA-HD50E uniquement)		8 Volet (auto)
		9 Filtre HEPA (blanc)
		10 Filtre désodorisant (noir)
		11 Panneau arrière (Pré-fi litre)
		12 Entrée d'air
4 Réservoir d'eau 13 Cordon / prise d'alimentation
5 Filtre d'humifi cation

NOMENCLATURE

PANNEAU DE COMMANDES

1 Touche Marche
a	Touche/voyant indicateur du mode Nettoyage de l'air (vert)
b	Touche/voyant indicateur du mode Nettoyage de l'air et humidifi cation (vert)
c	Touche/voyant indicateur du mode Nettoyage de l'air et douche d'ions (vert)
2 •	Touche Vitesse de ventilateur / Voyant indicateur (vert)• Touche Ions Plasmacluster marche/ arrêt (Pressez 3 sec.) / Voyant indicateur (vert)	5 •	Touche Contrôle de la luminosité• Touche Réinitialisation de fi Itre (Pressez 3 sec.) / Voyant indicateur (orange)
3 T	Touche Minuterie marche/arrêt / Voyant indicateur (vert)	6 T	Touche Arrêt
4	Touche Verrouillage enfant (Pressez 3 sec.) / Voyant indicateur (vert)

DIAGRAMME ILLUSTRATIF DE L'AFFICHAGE

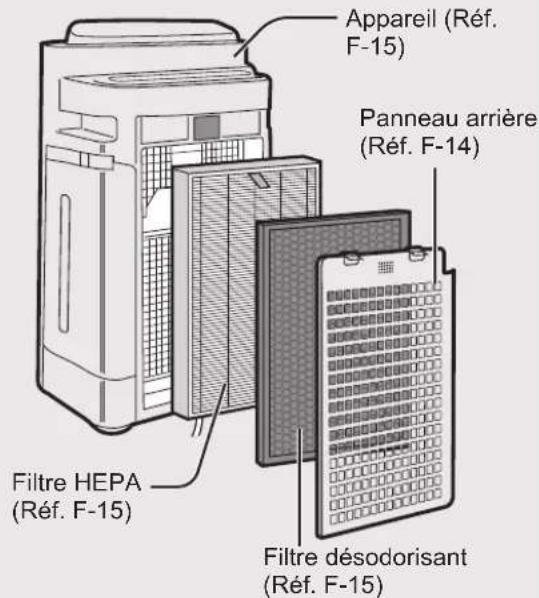

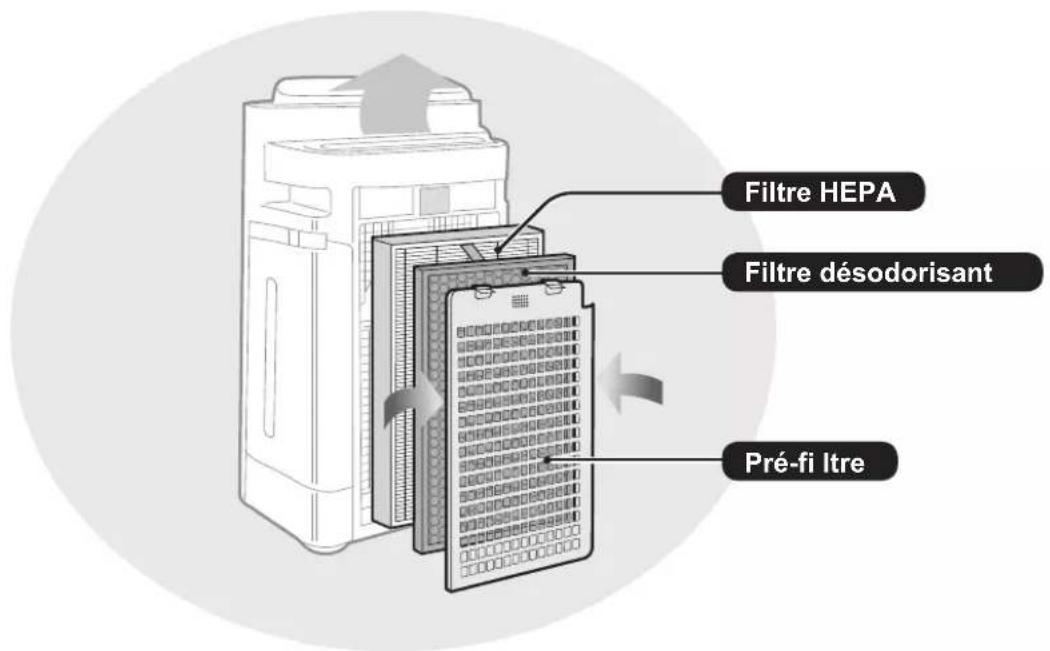

INSTALLATION DU FILTRE

1

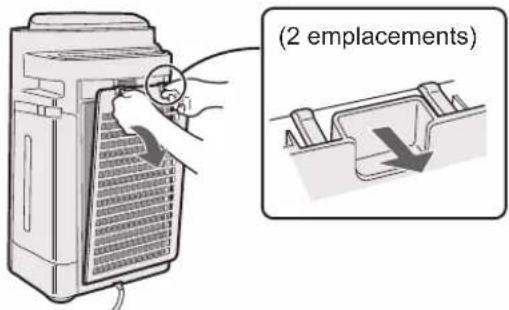

Retirez le panneau arrière.

2

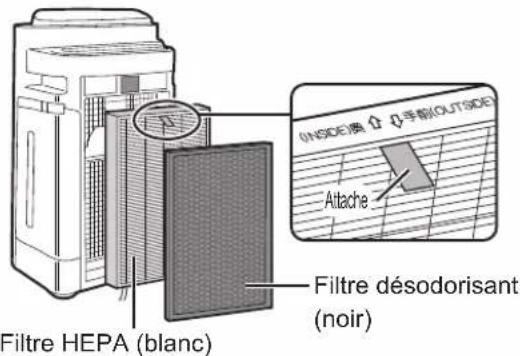

Filtre HEPA (blanc) Filtre désodorisant (noir)

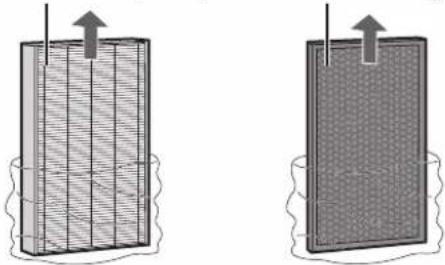

Retirez les filtres du sac plastique.

3

Installez les filtres dans l'ordre correct tel qu'indiqué.

4

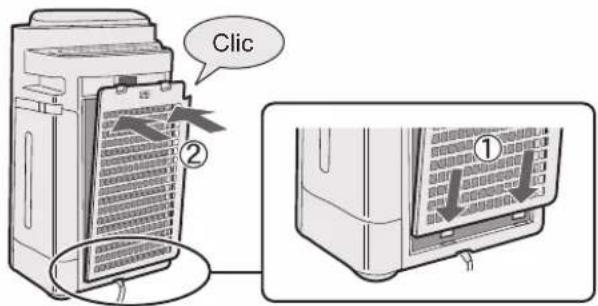

Installez le panneau arrière.

5

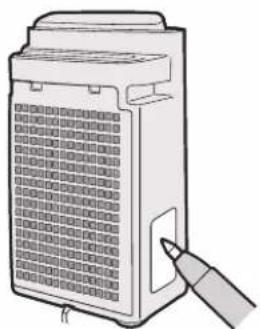

Notez la date de début d'utilisation des filtres sur l'étiquette.

REMPLISSAGE DU RÉSERVOIR D'EAU

Lorsque le mode Nettoyage de l'air et humidification ou le mode Nettoyage de l'air et douche d'ions est utilisé.

1

Retirez le réservoir d'eau en poussant la poignée vers le bas et en la tirant vers l'avant.

2

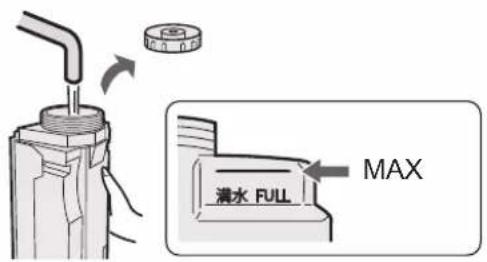

Remplissez le réservoir d'eau avec de l'eau du robinet.

ATTENTION

• Vérifiez que le système ne présente pas de fuite d'eau.
• Assurez-vous d'éponger tout excès d'eau en dehors du réservoir d'eau.
• Lorsque vous déplacez le réservoir d'eau, tenez-le à deux mains et orientez son ouverture vers le haut.

3

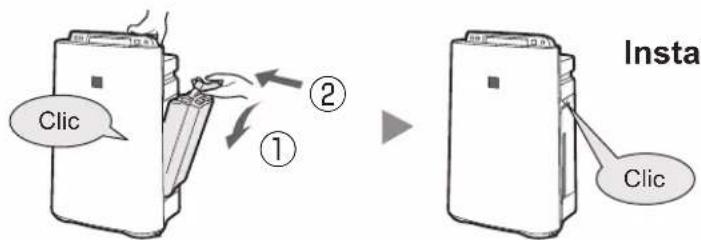

Installez le réservoir d'eau.

ATTENTION

• N'exposez pas l'appareil à l'eau. Cela risque de provoquer un court-circuit ou une électrocution.
• N'utilisez pas d'eau chaude (40 °C), d'agents chimiques, de substances aromatiques, d'eau sale ou d'autres substances susceptibles d'endommager l'appareil, des déformations ou des dysfonctionnements.
• Utilisez uniquement de l'eau fraîche du robinet. Utilisez d'autres sources d'eau risquent de favoriser la formation de moisissure, de champignons et/ou de bactéries.

FONCTIONNEMENT

NETTOYAGE DE L'AIR ET HUMIDIFICATION

Utilisez-le pour rapidement nettoyer et humidifier l'air tout en absorbant les odeurs.

DÉMARRAGE

ARRÊT

• Le volet s'ouvre et l'appareil se met en route automatiquement.
• Sélectionnez la vitesse de ventilation désirée. (Réf. F-10)
• Sauf si le cordon d'alimentation a été débranché, le fonctionnement reprend dans le mode précédemment utilisé.

REMARQUE

• Remplissez le réservoir d'eau. (Réf. F-8)
• Lorsque le réservoir d'eau est vide, l'appareil fonctionne en mode « Nettoyage de l'air » et clignote (rouge). Les voyants clignotent en vert lorsque l'humidification est en cours.

À propos du mode d'humidification automatique.

Les détecteurs de température et d'humidité détectent et ajustent automatiquement l'humidité selon les changements de température de la pièce. Selon la taille et l'humidité de la pièce, l'humidité ne peut pas dépasser 55-65%. Dans de tels cas, il est recommandé d'utiliser le mode Nettoyage de l'air et humidification / Max.

Température Humidité
~18 °C 65	%
18 °C~24 °C 60	%
24 °C~ 55 %

AIR PROPRE

À utiliser lorsqu'il n'est pas nécessaire d'augmenter le niveau d'humidité.

DÉMARRAGE

ARRÊT

DOUCHE D'IONS PROPRES

Libère des ions Plasmacluster à haute densité et émet un puissant courant d'air pendant 60 minutes.

DÉMARRAGE

• Le volet s'ouvre et l'appareil se met en route automatiquement.
• Sélectionnez la vitesse de ventilation désirée. (Réf. F-10)
• Sauf si le cordon d'alimentation a été débranché, le fonctionnement reprend dans le mode précédemment utilisé.

REMARQUE

• Le volet s'ouvre et l'appareil se met en route automatiquement.
• Si le voyant « Ions Plasmacluster » est éteint, les ions plasmacluster ne seront pas libérés.
• Lorsque l'opération est terminée, l'appareil retournera au mode de fonctionnement précédent.
• Il est possible de passer de ce mode à un autre durant le fonctionnement. Cependant, le mode Nettoyage de l'air et douche d'ions ne fonctionnera pas après avoir changé de mode.
• L'appareil libère des ions Plasmacluster avec le flux d'air maximum et collecte la poussière tout en diminuant l'électricité statique pendant 10 minutes. L'appareil fonctionne ensuite en humidifiant avec un fort flux d'air pendant 50 minutes.
• L'appareil arrête d'humidifier et le voyant d'humidification s'éteint lorsque l'humidité atteint un niveau adéquat.
• Lorsque le réservoir d'eau est vide, le voyant d'humidification clignote (rouge) et l'appareil commence à fonctionner sans humidification.

FONCTIONNEMENT

VITESSE DE VENTILATION

Sélectionnez la vitesse de ventilation désirée.

REMARQUE

AUTO

La vitesse de ventilation change automatiquement (entre élevée et faible) selon la quantité d'impuretés dans l'air. Les détecteurs détectent les impuretés pour une purification efficace de l'air.

AUTO AVANCÉ

L'appareil fonctionne automatiquement à un niveau plus élevé que la normale en libérant des ions Plasmacluster haute densité et en attrapant la poussière. Lorsque l'humidité dépasse 70%, l'appareil décharge un fort flux d'air continu.

POLLEN

La sensibilité du détecteur de poussière est automatiquement réglée sur « Élevée » et celui-ci détecte rapidement les impuretés telles que poussière et pollen pour nettoyer l'air.

Lorsque les ions Plasmacluster sont désactivés, le voyant d'ions Plasmacluster (bleu) est éteint.

VERROUILLAGE ENFANT

L'utilisation de l'affichage de l'appareil sera verrouillée. La méthode est identique à la mise en route.

Marche ANNULATION

Utilisez cette fonction pour sélectionner la luminosité désirée.

Sélectionnez la durée que vous souhaitez. L'appareil démarre automatiquement une fois la durée sélectionnée atteinte.

(avec l'appareil à l'arrêt)

MINUTERIE D'ARRÊT

Sélectionnez la durée que vous souhaitez, l'appareil étant en route. L'appareil s'arrête automatiquement une fois la durée sélectionnée atteinte.

RÉGLAGE DE LA SENSIBILITÉ DU DÉTECTEUR

Le voyant de Suivi de la poussière et des odeurs est constamment rouge pour réduire la sensibilité, et réglé sur « Élevé » si le Suivi de la poussière et des odeurs est constamment vert pour augmenter la sensibilité. *Le détecteur d'odeur est installé sur le UA-HD60E et UA-HD50E.

ROUGE……Réglé sur « BAS » VERT…Réglé sur « HAUT »

ATTENTION

• Si la touche d'arrêt n'est pas pressée avant 8 secondes après l'ajustement de la sensibilité du détecteur, le réglage est sauvegardé automatiquement.
• La sensibilité du détecteur sera sauvegardée même si l'appareil est débranché.

ENTRETIEN ET MAINTENANCE

INDICATEUR DU FILTRE

Lorsque l'appareil fonctionne à flux d'air « moyen », le voyant indicateur s'allume après environ 720 heures. (30 jours x 24 heures = 720) (La durée d'allumage variera entre 360 et 1080 heures selon le volume d'air).

Rappelez-vous d'effectuer la maintenance sur les pièces ci-dessous. Après avoir effectué la maintenance, réinitialisez le voyant de filtre. (Réf. F-13)

plus de 3 sec.

INDICE D'ENTRETIEN

• Le voyant indicateur de filtre s'allume.

- Vous remarquez une odeur déplaisante se dégageant de la sortie d'air. - La performance de filtration apparaît diminuée et/ou l'odeur persiste.

RETRAIT DU FILTRE D'HUMIDIFICATION

Après la maintenance, remplacez les pièces avec attention.

RÉSERVOIR D'EAU

Rincez l'intérieur avec une faible quantité d'eau.

ATTENTION

- Ne secouez pas le réservoir d'eau lorsque vous tenez la poignée de transport. - Ne placez pas le réservoir d'eau avec le bouchon vers le bas. (De l'eau pourrait fuir.)

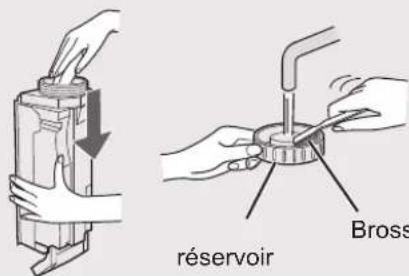

REMARQUE : pour la saleté tenace...

Nettoyez l'intérieur du réservoir d'eau avec une éponge douce et le bouchon du réservoir avec un coton-tige ou une brosse à dents.

Brosse à dents, bouchon du réservoir

FILTRE D'HUMIDIFICATION

Rincez avec beaucoup d'eau.

ATTENTION

- Ne retirez pas le filtre d'humidification du support de filtre. - Évitez de renverser de l'eau du bac d'humidification.

REMARQUE : pour la saleté tenace...

1. Faites tremper dans de l'eau et de la solution de détartrage pendant 30 minutes.

ATTENTION : Si vous utilisez du jus de citron, faites tremper plus longtemps.

1. Rincez la solution de détartrage avec beaucoup d'eau.

Solution de détartrage

- Acide citrique (disponible dans certains supermarchés ou boutiques spécialisées) - Jus de citron 100% sans pulpe en bouteille.

2,5 tasses d'eau

3 cuillères à café

3 tasses d'eau

BAC D'HUMIDIFICATION ET COUVERCLE

Rincez l'intérieur du bac d'humidification avec une brosse à dents.

ATTENTION

• Ne retirez pas le flotteur et le rouleau.
• Si le flotteur et/ou le rouleau se détachent. (Réf. F-18)

REMARQUE) pour la saleté tenace...

BAC

1. Remplissez le bac à moitié d'eau.
2. Ajoutez une faible quantité de détergent de cuisine.
3. Faites tremper pendant 30 minutes.
4. Rincez le panneau arrière avec de l'eau propre.

PANNEAU ARRIÈRE

Panneau arrière

Enlevez doucement la poussière, à l'aide d'un outil d'aspirateur ou d'un outil similaire.

REMARQUE

pour la saleté tenace...

1. Faites tremper le panneau arrière dans de l'eau avec du détergent de cuisine pendant 10 minutes.

(ATTENTION

Ne frottez PAS le panneau arrière énergétiquement.

1. Rincez le panneau arrière avec de l'eau propre.
2. Séchez bien le panneau arrière dans un espace bien ventilé.

FILTRE HEPA / DÉSODORISANT

Filtre HEPA (blanc)

Enlevez la poussière du filtre HEPA et désodorisant.

ATTENTION

Ne LAVEZ pas dans l'eau et ne SÉCHEZ pas au soleil.

• FILTRE HEPA

N'effectuez la maintenance que sur le côté sur lequel l'onglet est présent. Ne nettoyez pas l'autre côté. Le filtre est fragile, faites attention à ne pas appliquer trop de pression.

• FILTRE DÉSODORISANT

La maintenance peut être effectuée des deux côtés. Le filtre peut casser si trop de pression est appliquée sur celui-ci, veuillez le manipuler avec attention.

Filtre désodorisant (noir)

APPAREIL

Séchez avec un chiffon doux et sec.

ATTENTION

. N'utilisez pas de fluides volatiles

Les diluants à base de benzène et poudres de polissage peuvent endommager la surface.

. N'utilisez pas de détergents

Les ingrédients des détergents peuvent endommager l'appareil.

REMPLACEMENT DU FILTRE

Période de remplacement

La durée de vie du filtre dépend de l'environnement de la pièce, de l'utilisation et de l'emplacement de l'appareil. Si la poussière ou l'odeur persiste, remplacez le filtre.

(Référez-vous à « Veuillez lire ces instructions avant d'utiliser votre nouveau purificateur d'air. ») La durée de vie du filtre et sa période de remplacement supposent que 5 cigarettes sont fumées par jour et que la puissance de capture des poussières et de désodorisation est diminuée de moitié par rapport à un nouveau filtre.

Nous recommandons de remplacer le filtre plus fréquemment si le produit est utilisé dans des conditions beaucoup plus sévères qu'une utilisation domestique normale.

• Filtre HEPA : Environ 10 ans après ouverture • Filtre désodorisant : Environ 10 ans après ouverture • Filtre d'humidification : Environ 10 ans après ouverture

Modèle du filtre de remplacement

Veuillez consulter votre revendeur pour acheter un filtre de remplacement.

MODÈLE DE PURIFI-CATEUR D'AIR	MODÈLE DU FILTRE DE REMPLACEMENT
	Filtre HEPA : 1 pièce	Filtre désodorisant : 1 pièce	Filtre d'humifi - cation: 1 pièce
UA-HD40E UZ-HD4HF UZ-HD4DF			UZ-HD6MF
UA-HD50E UZ-HD4HF UZ-HD4DF
UA-HD60E UZ-HD6HF UZ-HD6DF

Filtre d'humidification

REMARQUE

Utilisez l'étiquette de date pour vous rappeler du prochain remplacement.

Mise au rebut des filtres

Veuillez éliminer les filtres usagés suivant les lois et régulations locales en vigueur.

Matériaux du filtre HEPA :

• Filtre : Polypropylène
• Cadre : Polyester

Matériaux du filtre désodorisant :

• Désodorisant : Charbon actif • Filtre : Polyester, Rayon

Matériaux du filtre d'humidification :

• Filtre : Rayon, Polyester

Filtre d'humidification

DÉPANNAGE

Avant d'appeler le service après-vente, veuillez vous référer au diagramme de dépannage ci-dessous, le problème pouvant ne pas être lié à une panne.

SYMPTÔME REMÈDE (Quand il ne s'agit pas d'une panne)
Les odeurs et la fumée ne sont pas absorbées.	Nettoyez ou remplacez les fi ltres s'ils paraissent très sales.(Réf. F-12, FR13, F-15).
Le voyant de Suivi de la poussière et des odeurs est vert lorsque l'air est impur.	L'air peut être impur au moment de brancher l'appareil.Débranchez l'appareil, attendez une minute puis branchez l'appareil à nouveau.
Le voyant de Suivi de la poussière et des odeurs est orange ou rouge lorsque l'air est pur.	Le fonctionnement du détecteur est aff ecté si les ouvertures du détecteur de poussière sont sales ou bloquées. Nettoyez attentivement les détecteurs de poussière. (Réf. F-5).
Un bruit de claquement ou clic est audible dans l'appareil.	Des bruits de claquement ou craquement peuvent se faire entendre lorsque l'appareil génère des ions.
L'air refoulé dégage une odeur.	Vérifi ez si les fi ltres sont très sales.Nettoyez ou remplacez les fi ltres.Les purifi cateurs d'air Plasmacluster émettent de légères traces d'ozone pouvant produire une odeur.
L'appareil ne fonctionne pas lorsque de la fumée de cigarette est présente dans l'air.	L'appareil est-il installé dans un emplacement rendant difficile pour le capteur de détecter la fumée de cigarette?Les ouvertures du détecteur de poussière sont-elles bloquées ou obstruées?(Dans ce cas, nettoyez les ouvertures.) (Réf. F-5)
Le voyant indicateur de fi ltre est allumé.	Après avoir remplacé les fi ltres, connectez le cordon d'alimentation à une prise et pressez la touche de Réinitialisation de fi ltre. (Réf. F-12)
Le système de suivi de la poussière et des odeurs est désactivé.	Vérifi ez si le mode Voyants éteints est sélectionné. Si c'est le cas, pressez la touche de contrôle de la luminosité pour activer les voyants indicateurs. (Réf. F-11)
Le voyant indicateur d'alimentation en eau ne s'allume pas lorsque le réservoir est vide.	Vérifi ez si le fl otteur en styrofoam est encrassé. Nettoyez le bac d'humidifi cation. Assurez-vous que l'appareil est situé sur une surface plane.
Le niveau d'eau du réservoir ne diminue pas ou que très lente-ment.	Vérifi ez si le bac d'humidifi cation et le réservoir d'eau sont correctement installés. Vérifi ez le fi ltre d'humidifi cation.Nettoyez ou remplacez le fi ltre s'il est très encrassé.(Réf F-15 et F-16).
Les voyants de suivi de la poussière et des odeurs changent de couleur fréquemment.	Les voyants de suivi de la poussière et des odeurs changent de couleur lorsque des impuretés sont détectées par le détecteur de poussière et d'odeur.

DÉPANNAGE

SYMPTÔME REMÈDE (Quand	il ne s'agit pas d'une panne)

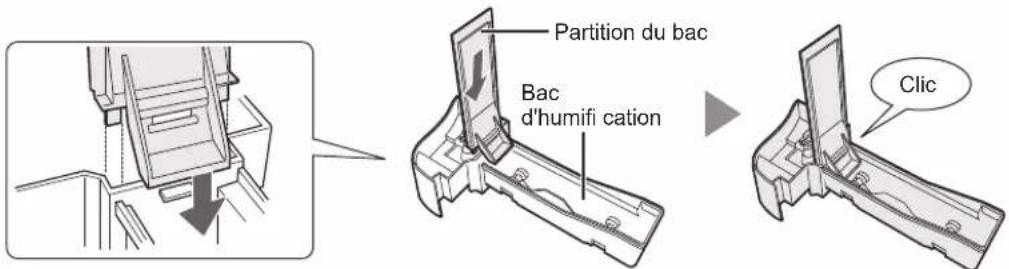

Si le rouleau, fl otteur et la partition du bac ont été retirés.	• Installez le rouleau, le fl otteur et la partition du bac dans l'ordre ci-dessous.
	ROULEAUPlacez le rouleur dans le bac de côté.
REDÉMARRAGE AUTOMATIQUEAprès une panne de courant, l'appareil recommence automatiquement à fonctionner lorsque l'alimentation est rétablie.	Le redémarrage automatique peut être paramétré.• Même lorsque la prise est débranchée ou si l'alimentation disjoncte, le fonctionnement continu dans le mode de fonctionnement et les réglages précédents si l'alimentation est rétablie.
Marche(avec l'appareil à l'arrêt)(simultanément pendant plus de 3 sec.)	ANNULATION(avec l'appareil à l'arrêt)(simultanément pendant plus de 3 sec.)Si le voyant ⚙ , ⚙ ⚣allume pendant plus de 10 secondes, le réglage est terminé.

REDÉMARRAGE AUTOMATIQUE

Marche

ANNULATION

AFFICHAGE D'ERREUR Si l'erreur survient à nouveau, contactez le centre de service Sharp.

NUMÉ-RIQUE INDICATION	DÉTAILS DE L'ERREUR	SOLUTION
£2	Filtre d'humifi cation anormal.	Vérifi ez que le fi ltre d'humidifi cation, le bac d'humidifi cation et le rouleau sont correctement installés puis mettez à nouveau le système en route.
C1	Moteur de ventilateur anormal.	Débranchez l'appareil, attendez une minute puis branchez l'appareil à nouveau.
C4	Détecteur de température/humidité anormal.

Modèle UA-HD60E UA-HD50E UA-HD40E
Alimentation électrique 220-240 V 50-60 Hz
Réglage de vitesse de ventilateur		MAX MED FAIBLE MAX MED FAIBLE MAX MED FAIBLE
AIR PROPRE	Vitesse de ventilateur (m3/heure)	396 240 90 306 186 60 216			144 60
	Puissance nominale (W)	80 24 5,5 54 17 5 25 12 5
	Niveau de bruit (dBA)	55 45 25 55 43 23 47 37 23
NETTOYAGE DE L'AIR ET HUMIDIFICA-TION	Vitesse de ventilateur (m3/heure)	366 240 90 288 186 60 180			144 60
	Puissance nominale (W)	7	0	2	6	7	4	9	2	0	7
	Niveau de bruit (dBA)	54 45 25 54 43 23 43 37 23
	Humidifi cation (mL/heure)*1	660 480 230 600 460 190 440 370 190
Taille de pièce recommandée (m2)*2		~48			~38			~26
Taille de pièce recommandée pour ions Plasmacluster haute densité (m2)*3		~35			~28			~21
Capacité du réservoir d'eau (L)		3,0			2,5			2,5
Capteurs		Poussière/odeurs/température et humidité			Poussière/odeurs/température et humidité			Poussière / température et humidité
Type de fi ltre	Capture des poussières	HEPA avec contrôle microbien *4
	Désodorisation	Désodorisant
Longueur de cordon (m)		2,0
Dimensions (mm)		420 (L) × 242 (P) × 637 (H)			399 (L) × 230 (P) × 615 (H)			399 (L) × 230 (P) × 615 (H)
Poids (kg)		8,6			7,9			7,9

*1 • La quantité d'humidification change selon les températures et humidités intérieures et extérieures. La quantité d'humidification augmente lorsque la température augmente ou l'humidité diminue. La quantité d'humidification diminue lorsque la température diminue ou l'humidité augmente. • Conditions de mesure : 20 °C, 30 % d'humidité (JEM 1426) *2 • La taille de pièce recommandée convient pour l'utilisation de l'appareil en vitesse de ventilateur maximale. • La taille de la pièce recommandée indique l'espace duquel une certaine quantité de poussière peut être extraite en 30 minutes. *3 • Taille d'une pièce dans laquelle environ 7000 ions ont été mesurés par centimètre cube au centre de la pièce (à une hauteur d'environ 1,2 mètres du sol) lorsque le produit est placé près d'un mur et fonctionne en réglage MOYEN. *4 • Le filtre retire plus de 99,97 % des particules de 0,3 microns. (JEM1467) Afin de faire fonctionner les circuits électriques lorsque la prise est branchée dans la prise murale, ce produit consomme 0,9 W de puissance en veille. Pour économiser de l'énergie, débranchez le cordon d'alimentation lorsque l'appareil n'est pas utilisé.

Puissance en veille

Attention : votre produit est marqué de ce symbole. Il indique que les produits électriques et électroniques usagés ne doivent pas être mélangés aux ordures domestiques. Il existe un système de collecte séparé pour ces produits.

A. Informations sur la mise au rebut (pour les utilisateurs domestiques)

1. Dans l'Union Européenne

SI VOUS SOUHAITEZ METTRE CET ÉQUIPEMENT AU REBUT, N'UTILISEZ PAS UNE POUBELLE ORDINAIRE ET NE LE METTEZ PAS AU FEU.

Les équipements électriques et électroniques usagés doivent toujours être récupérés et traités SÉPARÉMENT selon la législation locale en vigueur.

La collecte séparée permet un traitement respectueux de l'environnement, un recyclage des matériaux et minimise la quantité de déchets finaux. LA MISE AU REBUT INCORRECTE peut être dangereuse pour la santé des personnes et l'environnement, les appareils pouvant contenir des substances nocives. Apportez votre ÉQUIPEMENT USAGÉ à un centre de collecte local, généralement municipal, lorsque disponible.

En cas de doute concernant la mise au rebut, contactez vos autorités locales ou votre revendeur et renseignez-vous sur la méthode correcte de mise au rebut.

UNIQUEMENT POUR LES UTILISATEURS DE L'UNION EUROPÉENNE, ET DE CERTAINS AUTRES PAYS, PAR EXEMPLE LA NORVÈGE ET LA SUISSE. Votre participation dans le tri sélectif est exigée par la loi.

Le symbole présenté ci-dessus apparaît sur les appareils électroniques et électriques (ou leur emballage) pour rappeler ces règles aux utilisateurs.

Les utilisateurs des FOYERS DOMESTIQUES sont obligés d'utiliser les centres de tri existants pour se débarrasser de leurs appareils usagés. La collecte est gratuite. Si l'équipement a été utilisé à DES FINS COMMERCIALES, veuillez contacter votre revendeur SHARP qui vous informera des méthodes de reprise. Il est possible que vous deviez payer des frais de reprise. Les petits appareils (en faible quantité) peuvent être repris par votre centre de collecte local. En Espagne : veuillez contacter le système établi de collecte ou votre autorité locale pour la reprise de vos produits usagés.

2. Dans d'autres pays en dehors de l'UE

Si vous souhaitez vous débarrasser de ce produit, veuillez contacter vos autorités locales et demander la méthode correcte de mise au rebut.

Pour la Suisse : les appareils électriques ou électroniques usagés peuvent être retournés gratuitement au revendeur, même si vous n'achetez pas un produit neuf. Des centres de collecte additionnels sont listés sur la page web www.swico.ch ou www.sens.ch.

B. Informations sur la mise au rebut pour les utilisateurs commerciaux

1. Dans l'Union Européenne

Si le produit a été utilisé à des fins commerciales et que vous souhaitez vous en débarrasser.

Veuillez contacter votre revendeur SHARP qui vous informera des méthodes de reprise. Il est possible que vous deviez payer des frais de reprise. Les petits appareils (en faible quantité) peuvent être repris par votre centre de collecte local.

En Espagne : veuillez contacter le système établi de collecte ou votre autorité locale pour la reprise de vos produits usagés.

2. Dans d'autres pays en dehors de l'UE

Si vous souhaitez vous débarrasser de ce produit, veuillez contacter vos autorités locales et demander la méthode correcte de mise au rebut.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

广力云智慧零售收银系统

1

SHARP® UA-HD60E UA-HD50E UA-HD40E
