LIFE S65002 (MD 82044) - Lecteur multimédia MEDION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de transmission audio/vidéo sans fil
Marque	Medion
Modèle	LIFE S65002 (MD 82044)
Fréquence de transmission	2,4000 - 2,4835 GHz
Nombre de canaux	4 (A/B/C/D)
Portée en champ libre	Environ 100 m
Portée dans un bâtiment	Environ 30 m
Fréquence du canal de retour télécommande	433 MHz
Alimentation - Émetteur	Adaptateur secteur 12 V 200 mA
Alimentation - Récepteur	Adaptateur secteur 9 V 400 mA
Connectiques - Émetteur	1 sortie Mini-DIN, 2 entrées Mini-DIN, 1 entrée IR EXT
Connectiques - Récepteur	1 sortie Mini-DIN, 1 entrée DC 9V
Extension infrarouge	Oui, pour contrôler les sources à distance
Compatibilité sources	Lecteurs DVD, magnétoscopes, récepteurs satellite, ordinateurs
Sorties vidéo supportées	Composite (Cinch) via adaptateurs
Sorties audio supportées	Stéréo (Cinch) via adaptateurs
Installation	Simple branchement, sélection de canal, orientation des antennes
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Respecter les consignes de sécurité du manuel
Contenu de la boîte	Émetteur, récepteur, adaptateurs secteur, câbles, câble d'extension IR

FOIRE AUX QUESTIONS - LIFE S65002 (MD 82044) MEDION

Comment brancher l'émetteur à un téléviseur sans prise Péritel ?

Utilisez un câble mini DIN-AV-Cinch fourni. Branchez les fiches jaune (vidéo), rouge et blanche (audio) sur les sorties correspondantes du téléviseur, puis la fiche mini DIN sur l'entrée AV IN 1 de l'émetteur.

Que faire si aucune transmission audio/vidéo n'a lieu ?

Vérifiez que les adaptateurs secteur sont branchés et que les deux appareils sont allumés. Assurez-vous que l'émetteur et le récepteur sont réglés sur le même canal (A/B/C/D). Confirmez que la source est allumée.

Comment améliorer la qualité de réception ?

Orientez les antennes de l'émetteur et du récepteur l'une vers l'autre. Éloignez-les d'autres appareils radioélectriques. Essayez un autre canal si des interférences se produisent.

Peut-on utiliser la télécommande de la source à distance ?

Oui, grâce au câble d'extension infrarouge fourni. Branchez-le sur l'émetteur et collez les diodes à 1 cm du récepteur infrarouge de la source. Vous pouvez ainsi contrôler l'appareil depuis l'endroit où se trouve le récepteur.

Combien de systèmes peuvent fonctionner simultanément ?

Jusqu'à 4 systèmes, car 4 canaux sont disponibles. Réglez chaque couple émetteur/récepteur sur un canal différent.

Comment brancher un ordinateur sur l'émetteur ?

Utilisez l'adaptateur jack 3,5 mm pour l'audio et la sortie vidéo composite (Cinch) pour la vidéo. Branchez sur l'entrée AV IN 1 ou 2 de l'émetteur. Configurez l'affichage de l'ordinateur en mode étendu ou miroir.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que la télécommande est bien dirigée vers le récepteur. Contrôlez que les diodes infrarouges du câble d'extension sont correctement placées à 1 cm du récepteur IR de la source.

Quels types de câbles sont fournis ?

Le kit inclut un câble mini DIN-AV-Cinch, un câble d'extension infrarouge, un adaptateur Péritel et les adaptateurs secteur. D'autres câbles peuvent être nécessaires selon la source.

Puis-je brancher plusieurs sources sur un seul émetteur ?

Oui, l'émetteur dispose de deux entrées (AV IN 1 et 2). Vous pouvez connecter deux sources et sélectionner celle que vous voulez transmettre via l'interrupteur SOURCE 1/2.

Que faire si l'image est déformée ou instable ?

Essayez de changer de canal. Réduisez la distance entre l'émetteur et le récepteur. Évitez les obstacles métalliques ou les murs épais. Assurez-vous que les antennes sont bien orientées.

MODE D'EMPLOI LIFE S65002 (MD 82044) MEDION

Consignes de sécurité.....4

Légende 9

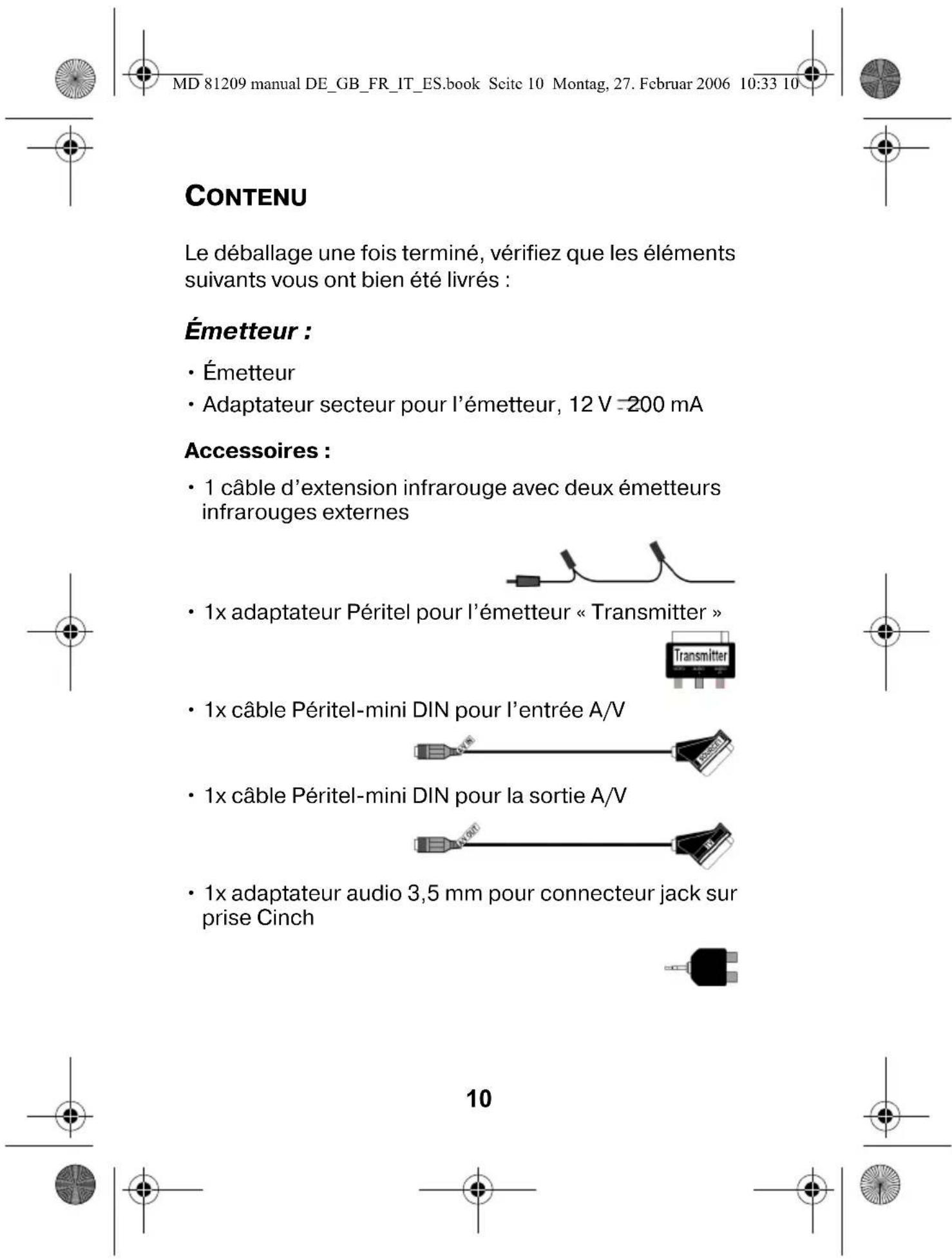

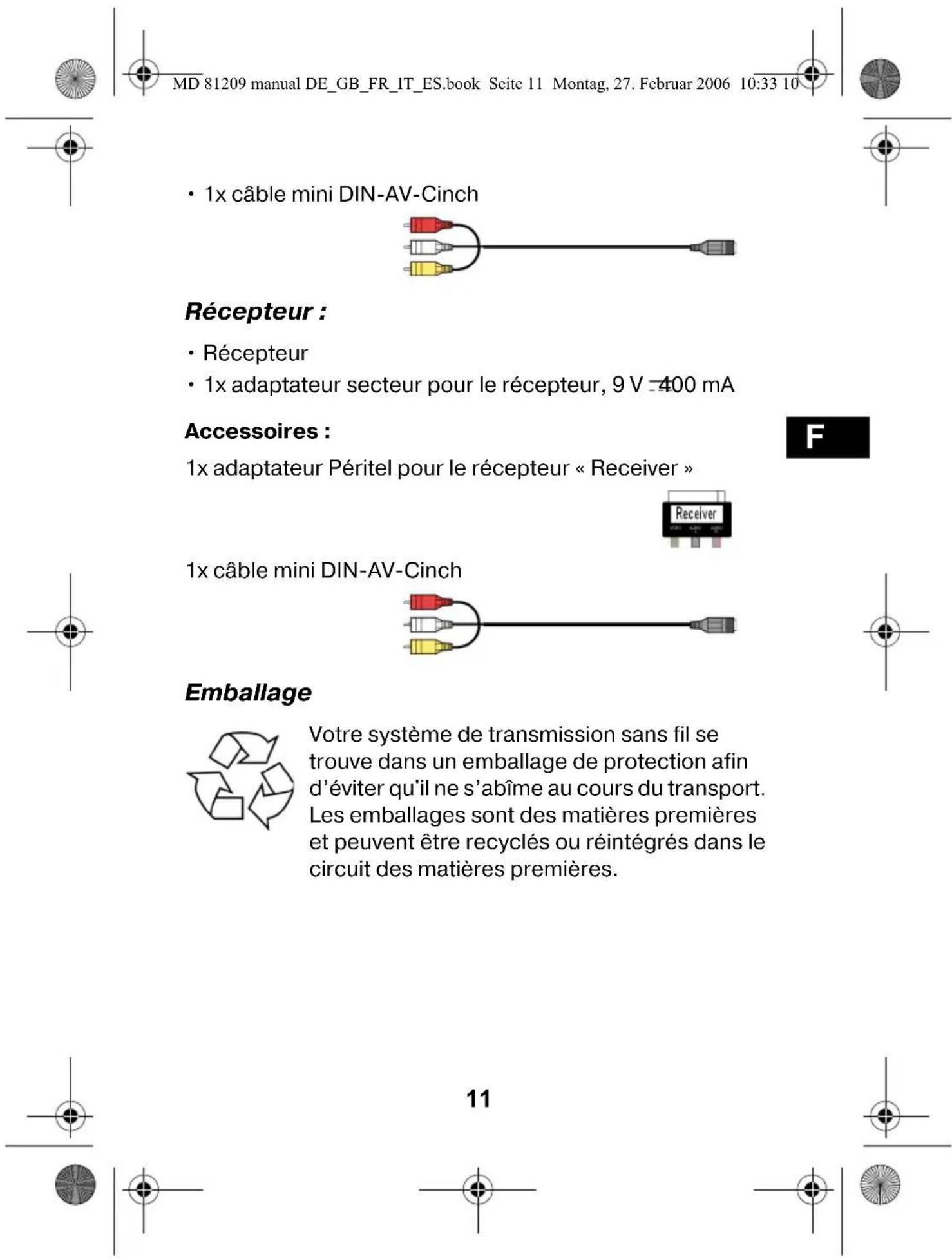

Contenu 10

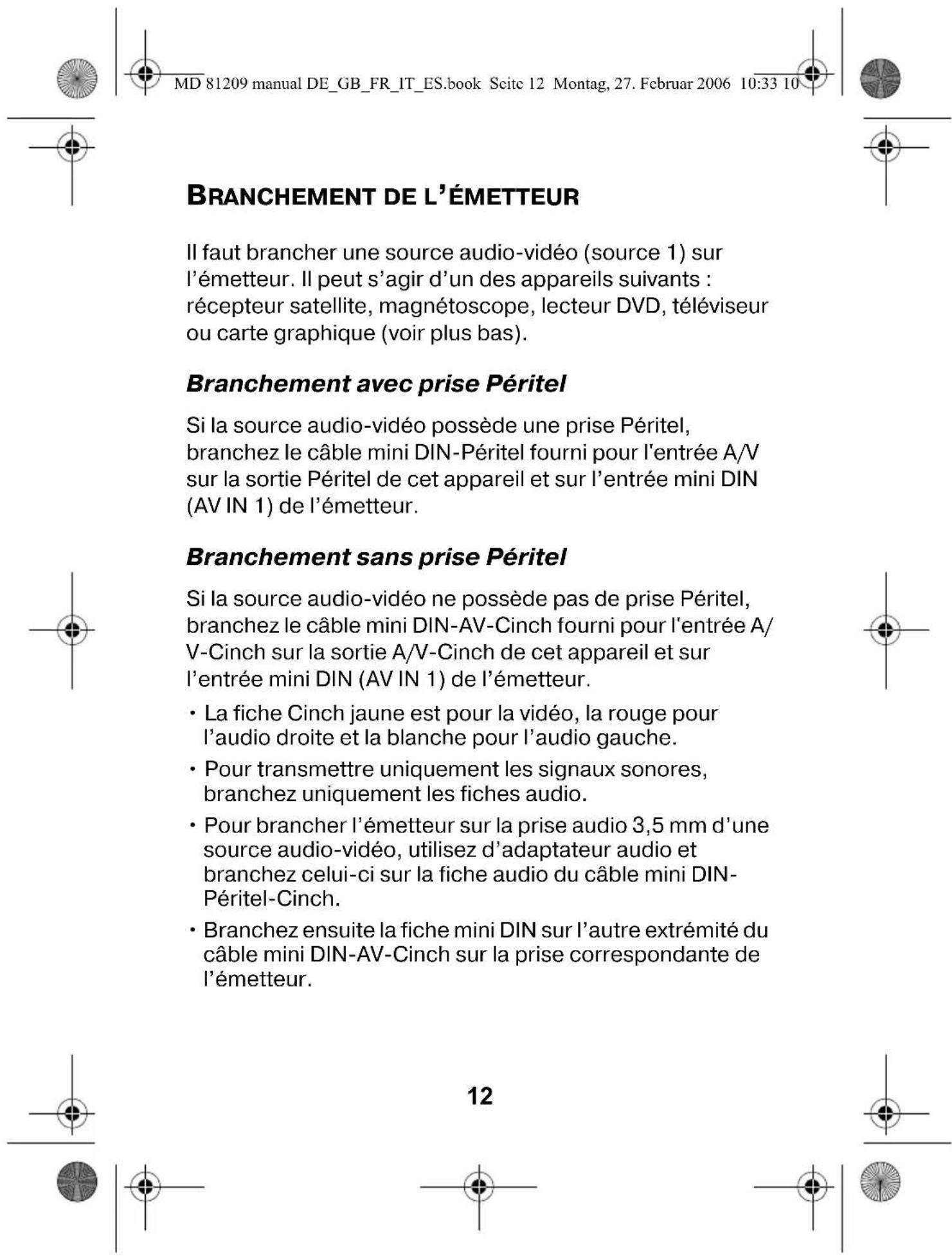

Branchement de l'émetteur.....12

Branchement avec prise Péritel..... 12

Branchement sans prise Péritel..... 12

Câble d'extension infrarouge (pour les télécommandes) 14

Branchement de l'adaptateur secteur..... 17

Sélection du canal 17

Installation 17

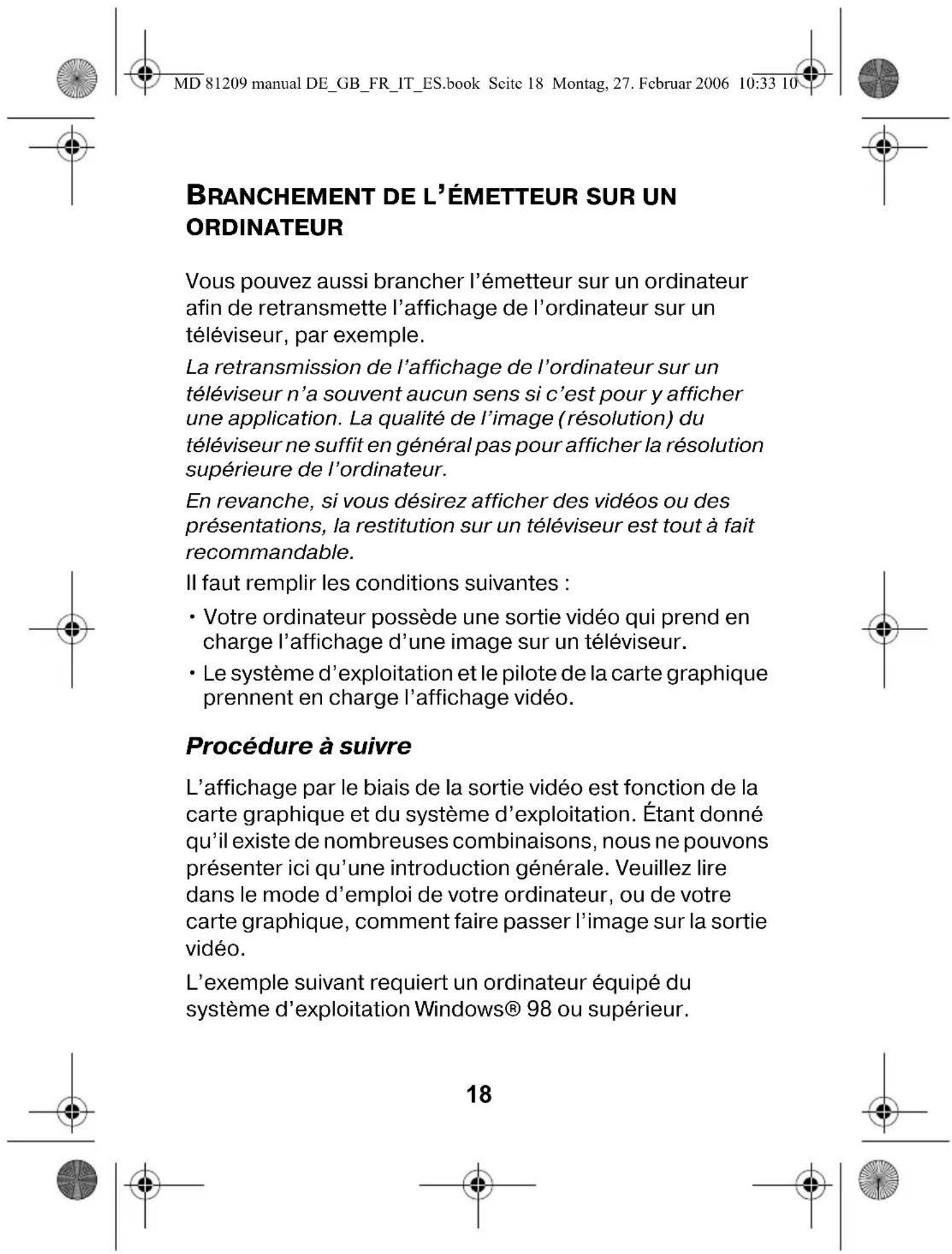

Branchement de l'émetteur sur un ordinateur....18

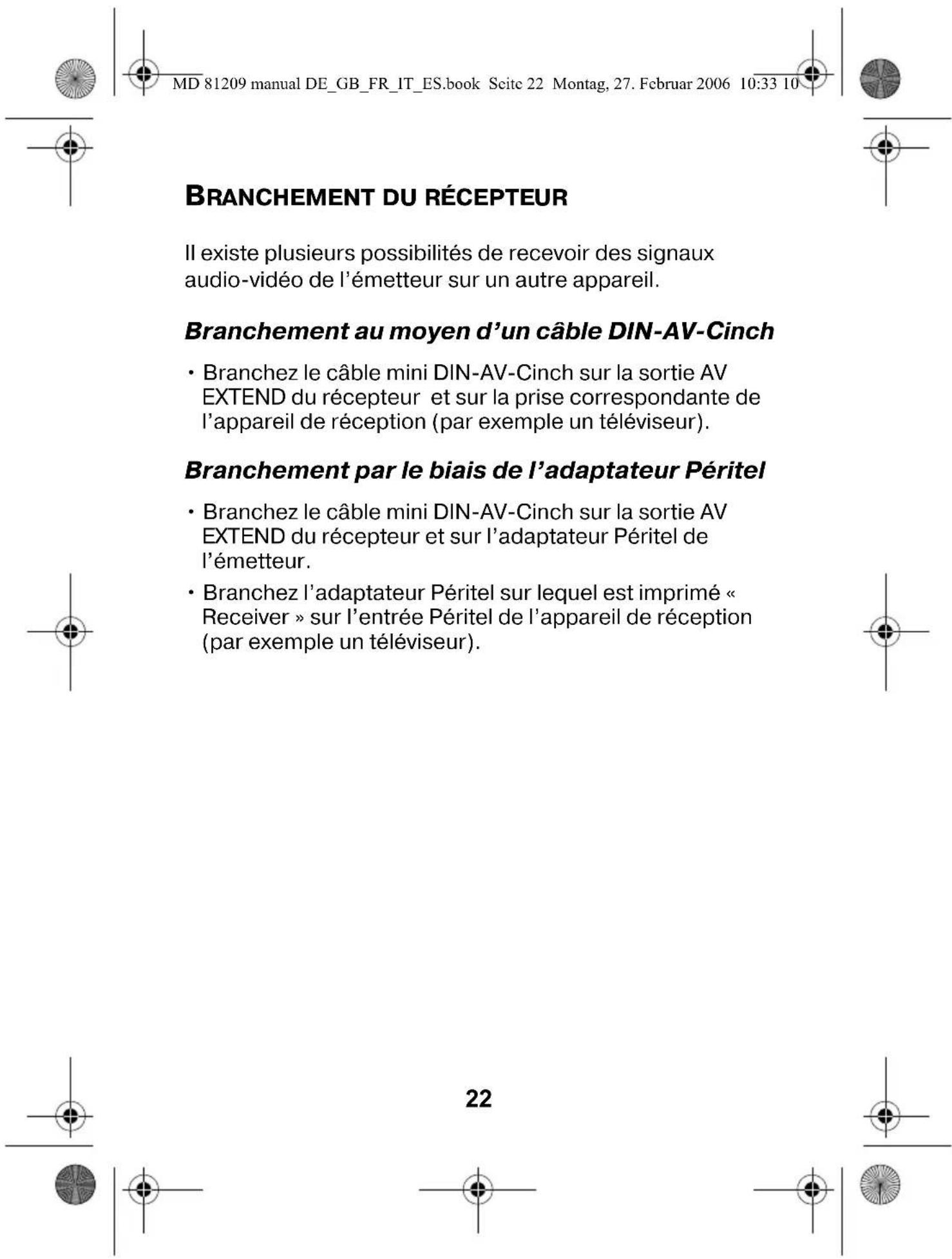

Branchement du récepteur.....22

Branchement au moyen d'un câble DIN-AV-Cinch..... 22

Branchement par le biais de l'adaptateur Péritel..... 22

Branchement intermédiaire d'un appareil..... 23

Branchement de l'adaptateur secteur..... 23

Sélection du canal 24

Sélection de la source 24

Installation 24

Réglage des canaux.....25

Nettoyage et recyclage.....26

En cas de problèmes.....27

Données techniques.....28

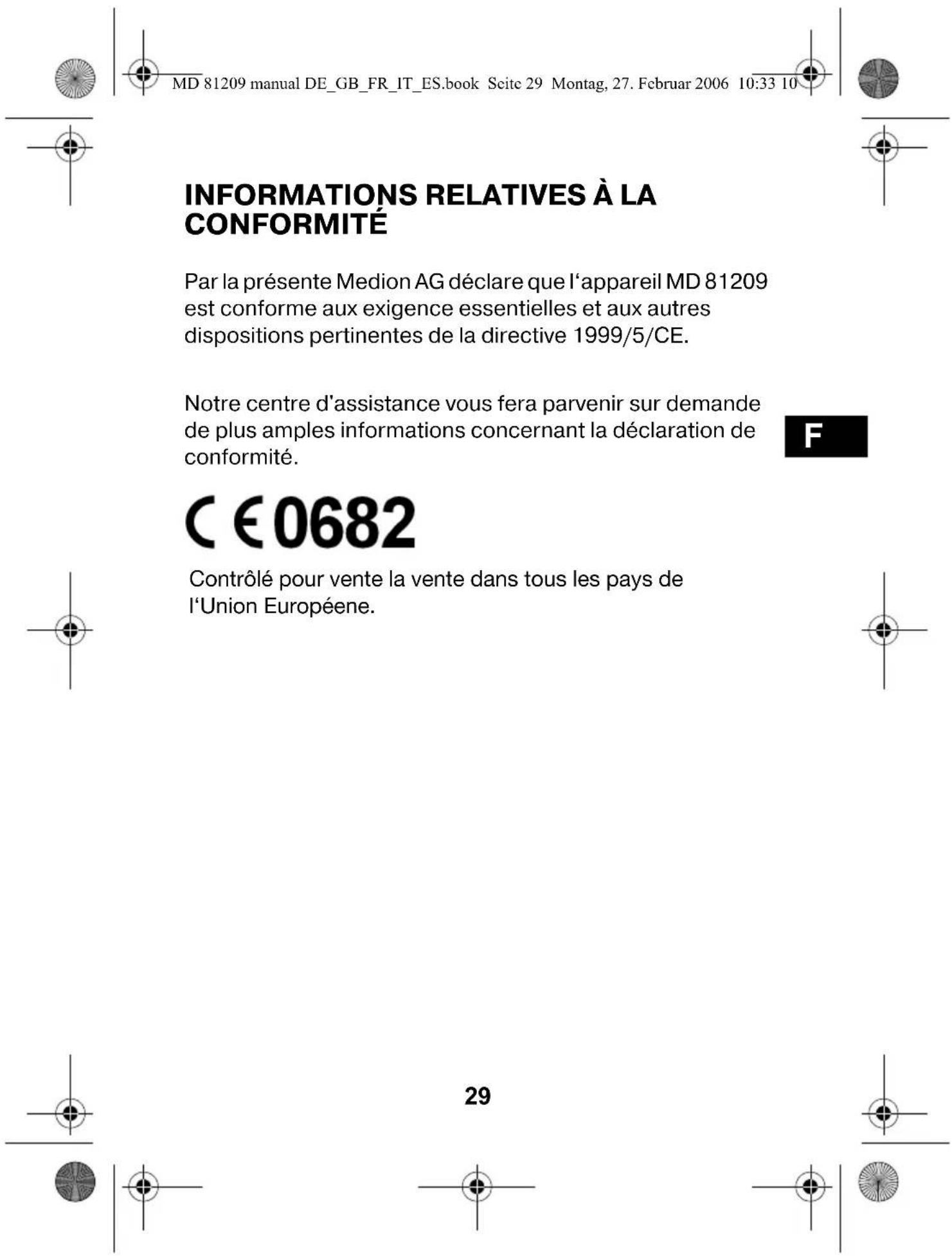

Informations relatives à la conformité..29

Consignes de sécurité

Lisez attentivement les consignes de sécurité avant de mettre les appareils en marche et tenez compte des mises en garde figurant dans le mode d'emploi. Ayez toujours le mode d'emploi à portée de main.

Lorsque vous vendez ou donnez les appareils, pensez à remettre également ce mode d'emploi.

Conditions d'installation

• Protégez les appareils de l'humidité et de la chaleur.
• Évitez de placer les appareils dans des endroits où l'aération est insuffisante (par exemple entre des étagères ou dans des endroits où des rideaux ou des meubles couvrent les orifices de ventilation).
• Faites en sorte qu'aucun corps étranger ou liquide ne puisse pénétrer dans les appareils. N'exposez pas les appareils à des égouttements ou des projections d'eau.
• Ne posez aucune source de flammes nues (bougies allumées, par exemple) sur les appareils ou à proximité immédiate.
• Les pieds en caoutchouc des appareils peuvent réagir au contact des surfaces des meubles et provoquer des décolorations. Placez les appareils sur une surface appropriée.

Raccordement au secteur

Ne jamais laisser un enfant utiliser sans surveillance un appareil électrique.

- Raccordez l'adaptateur secteur uniquement à une prise secteur 230 V \~ 50 Hz facile d'accès.

• Utilisez uniquement les adaptateurs secteur fournis.
• N'essayez jamais de brancher les adaptateurs secteur à d'autres prises, car cela pourrait causer des dommages.
• Il est fortement déconseillé d'utiliser un bloc d'alimentation endommagé. Remplacez-le par un bloc d'alimentation similaire.

Problèmes

• Si l'adaptateur secteur, le câble d'alimentation ou l'appareil est endommagé, débranchez immédiatement l'adaptateur secteur de la prise de courant.
• N'essayez en aucun cas d'ouvrir et/ou de réparer vous-même les appareils.
• Adressez-vous à notre centre de service après-vente ou à un autre centre de réparation compétent.

Santé

- Dans l'état actuel des recherches et de la technique, tout danger pour la santé est exclu étant donné la faible puissance d'émission des appareils.

Portées

Les signaux audio et vidéo sont transmis sur une fréquence de 2,4 GHz. Sur un champ libre, la portée est d'environ 100 m, dans un bâtiment, elle est de 30 m. La portée peut se trouver réduite en fonction de l'environnement.

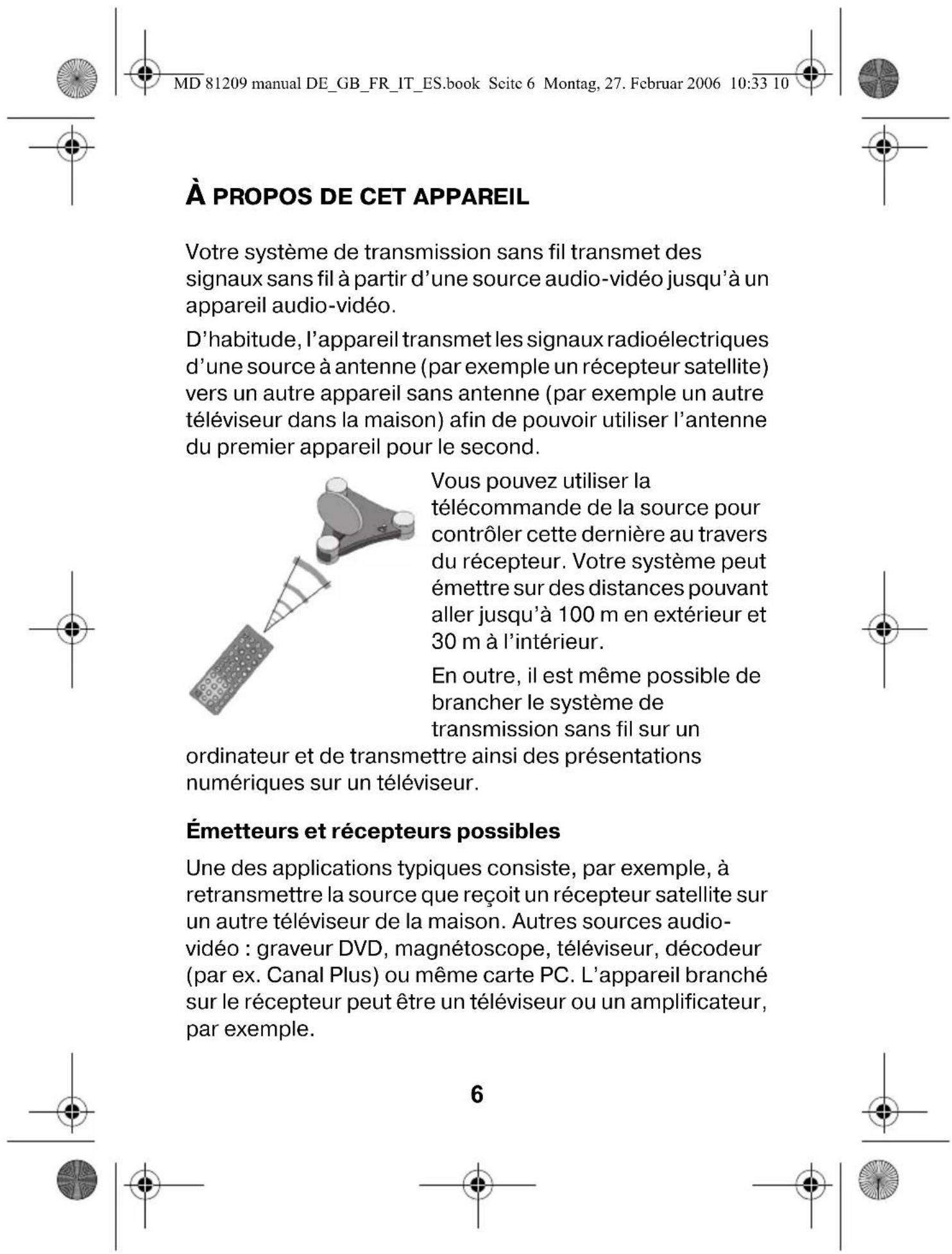

Exemple d'application

Légende

(Illustrations sur la page dépliante)

Émetteur

1. Entrée mini DIN 6. Entrée pour l'émetteur « AV IN 1 » infrarouge IR EXT.
2. Entrée mini DIN 7. Antenne émettrice « AV IN 2 » audio-vidéo
3. Entrée DC 8. Voyant marche/arrêt 12 V -200 mA
4. Sortie mini DIN 9. Interrupteur marche/arrêt AV OUT (ON/OFF)
5. Interrupteur source 1/2 10. Interrupteur de sélection (maintenir enfoncé de canal A/B/C/D 10 secondes environ)

Récepteur

1. Sortie mini DIN 5. Interrupteur source 1/2 AV EXTEND (maintenir enfoncé 10 secondes environ)
2. Entrée DC 9 V 6. Interrupteur marche/arrêt = 400 mA (ON/OFF)
3. Antenne réceptrice audio-vidéo
4. Interrupteur de sélection de canal A/B/C/D
5. Voyant marche/arrêt/ émetteur infrarouge

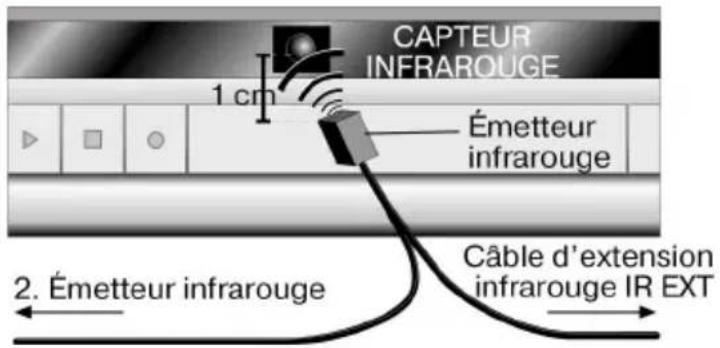

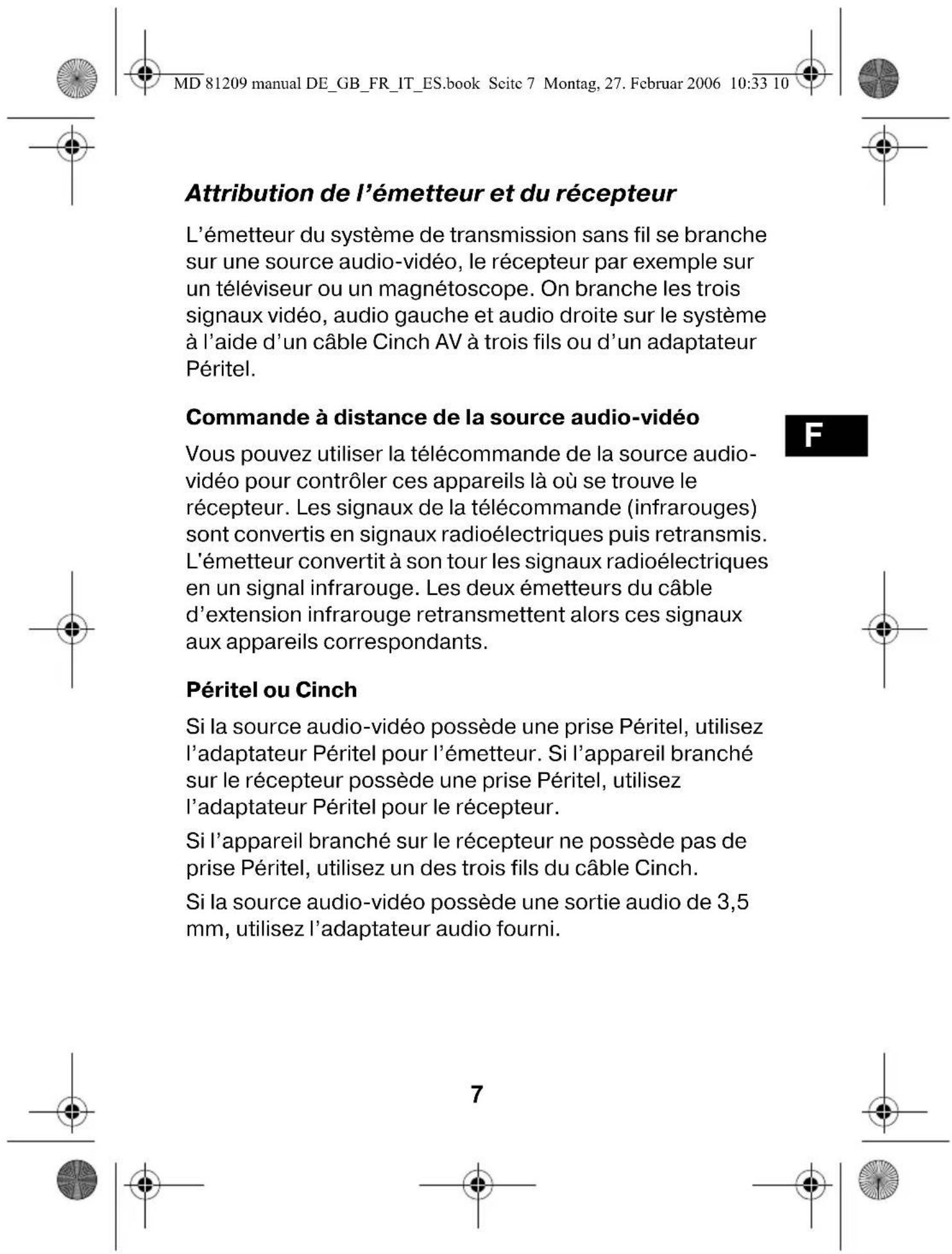

Câble d'extension infrarouge (pour les télécommandes)

Pour pouvoir utiliser la télécommande sur la source audio-vidéo à l'endroit où se trouve le récepteur, vous devez raccorder le câble d'extension infrarouge.

• Branchez la fiche du câble d'extension infrarouge sur la prise IR EXT de l'émetteur (voir illustration à la page précédente).
• Retirez le papier de la surface collante d'un des deux émetteurs infrarouges. Collez l'émetteur infrarouge sur le récepteur infrarouge de la source audio-vidéo de cet appareil. Veillez à placer la face supérieure de la diode à environ 1 cm de distance du récepteur infrarouge (voir illustration plus bas).

Utilisation de plusieurs appareils

Étant donné que le câble d'extension infrarouge possède deux émetteurs infrarouges, vous pouvez contrôler simultanément plusieurs appareils à l'endroit où se trouve le récepteur. Par exemple, vous pouvez ainsi utiliser un magnétoscope et un lecteur DVD qui se trouvent dans un autre endroit.

- Pour ce faire, collez un émetteur infrarouge, comme décrit ci-dessus, sur chaque appareil que vous souhaitez

pouvoir utiliser dans un autre endroit.

Branchement de plusieurs appareils

Vous pouvez aussi brancher un deuxième appareil, retransmettre les signaux de cet appareil vers le récepteur et de là contrôler cet appareil avec la télécommande.

• Si vous avez branché l'appareil sur l'entrée AV IN 1 de l'émetteur, l'appareil est alors défini comme source 1, si vous l'avez branché sur l'entrée AV IN 2 de l'émetteur, il est alors défini comme source 2.
• L'interrupteur SOURCE 1/2 de l'émetteur vous permet maintenant de sélectionner le signal à retransmettre sur le téléviseur branché sur la sortie AV OUT.

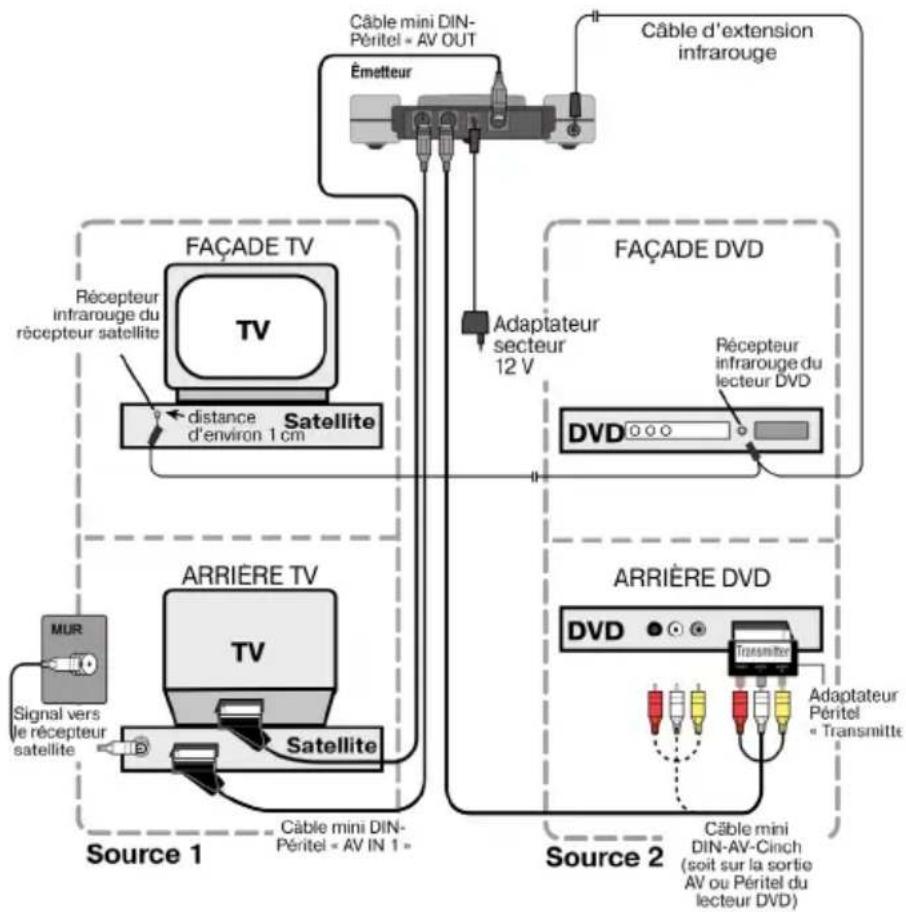

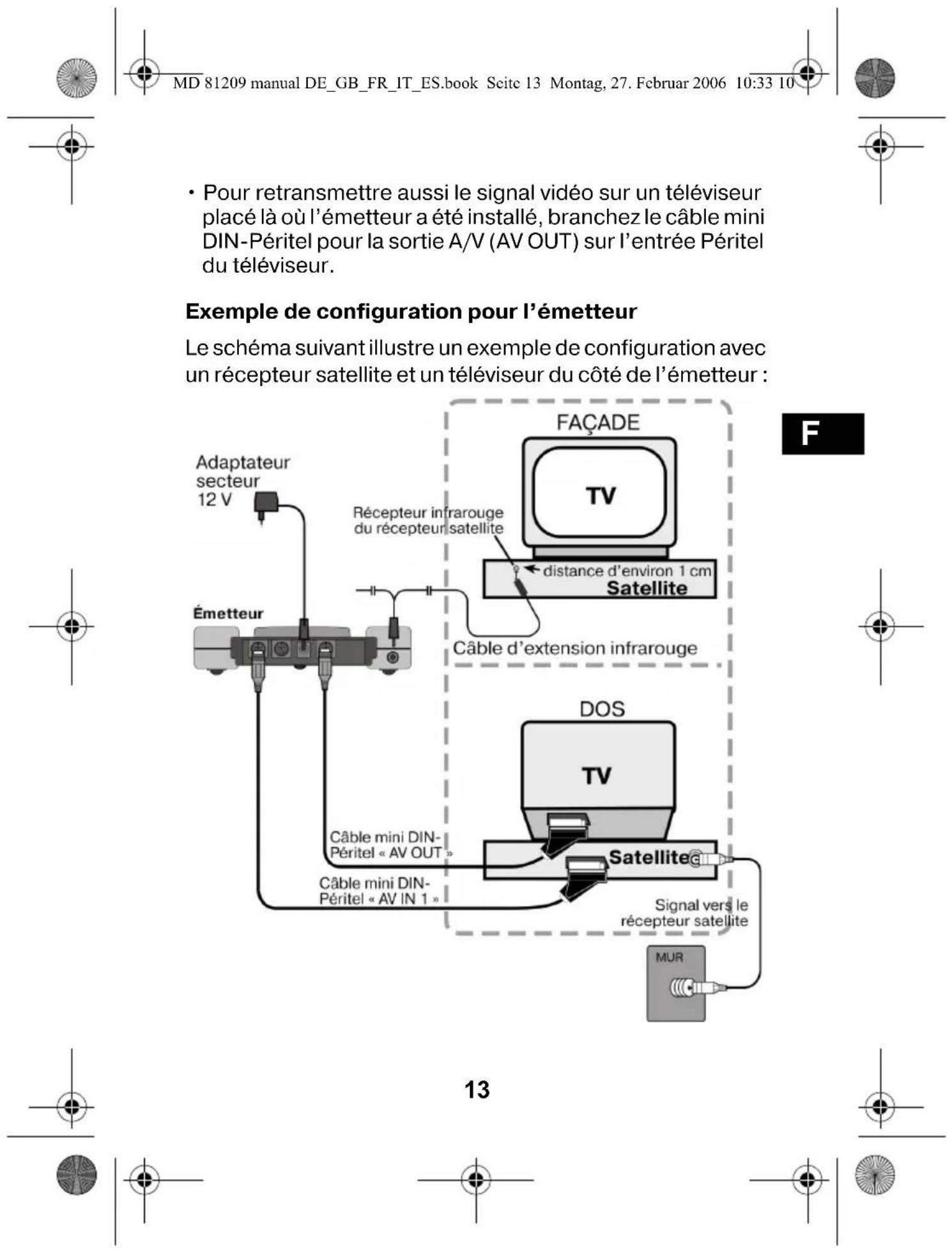

Exemple de configuration : émetteur avec deux appareils

Le schéma suivant illustre un exemple de configuration avec un récepteur satellite, un téléviseur et un lecteur DVD du côté de l'émetteur :

Branchement de l'adaptateur secteur

• Branchez l'adaptateur secteur pour l'émetteur sur la prise de connexion 12 V (DC 12 V) de l'émetteur.
• Retirez le capuchon de protection et branchez l'adaptateur secteur dans la prise secteur (230V \~ 50 Hz).
• Mettez l'interrupteur marche/arrêt (ON/OFF) sur la position ON. Le voyant rouge de marche s'allume.
• Relevez l'antenne émettrice et orientez-la en direction du récepteur.

Sélection du canal

- Sélectionnez à l'aide de l'interrupteur de sélection de canal situé en-dessous de l'appareil le canal (A/B/C/D) qui sera utilisé pour la retransmission.

Installation

• Installez l'émetteur sur une surface solide et plane.
• Dirigez le côté plat de l'antenne émettrice en direction du récepteur.

• Fermez tous les logiciels et éteignez l'ordinateur.
• Servez-vous du mode d'emploi de votre ordinateur pour y trouver les indications relatives à l'utilisation de la sortie vidéo.
• Branchez la fiche jaune du câble Cinch AV sur la sortie vidéo de la carte graphique. Si votre carte graphique ne dispose pas d'une sortie Cinch, utilisez l'adaptateur qui convient (accessoire supplémentaire).
• Branchez maintenant les fiches rouges et blanches du câble mini DIN-AV-Cinch sur les sorties audio appropriées de votre ordinateur. En général, les ordinateurs possèdent des prises jack de 3,5 mm, il est donc possible d'utiliser l'adaptateur livré.
• Branchez maintenant la fiche mini DIN du câble sur l'entrée AV IN 1 de la station émettrice.
• Allumez maintenant les stations émettrice et réceptrice ainsi que votre téléviseur et réglez la chaine vidéo appropriée sur ce dernier.
• Allumez l'ordinateur et attendez que le système d'exploitation soit complètement chargé.

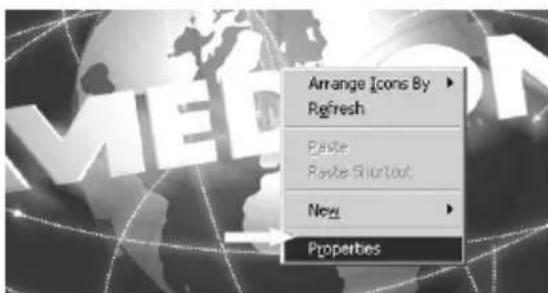

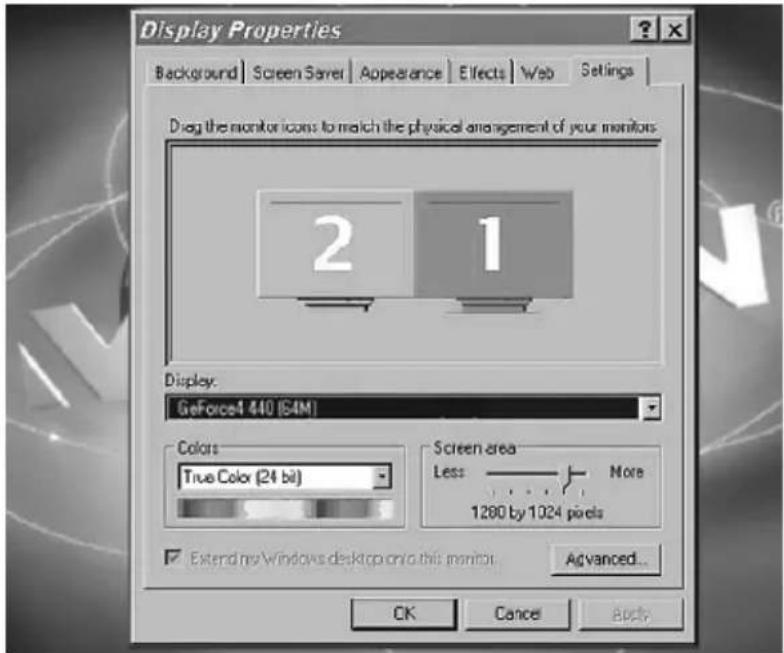

• Cliquez maintenant une fois sur le bouton droit de la souris sur le Bureau et sélectionnez « Propriétés » pour afficher les « Propriétés d'affichage » :

- Cliquez maintenant sur « Paramètres » pour configurer l'affichage de votre ordinateur. Il existe de fortes

disparités entre les différentes cartes graphiques.

Reportez-vous donc au mode d'emploi approprié pour savoir comment procéder en partant de là. Il est souvent aussi possible d'afficher de l'aide en ligne en appuyant sur la touche F1 afin d'obtenir des informations plus détaillées.

Si vous avez correctement effectué le paramétrage, l'image de l'ordinateur s'affichera maintenant sur le téléviseur.

Marques déposées

MS-DOS® et Windows® sont des marques déposées de la société Microsoft®.

Pentium® est une marque déposée de la société Intel®.

Responsabilité limitée pour les pertes de données/ dommages consécutifs

Sauvegarde des données

Avant toute modification sur votre système informatique, il vous est conseillé d'effectuer une sauvegarde sur un support externe (par ex. CD-R) afin d'éviter toute perte de données. MEDION AG ne peut être tenue pour responsable de la perte de données.

Fonctionnalités :

Étant donné les grandes disparités existant entre les systèmes d'exploitation et les cartes graphiques, nous ne pouvons pas garantir la fonctionnalité décrite dans la présente section (« Branchement de l'émetteur sur un ordinateur »). Veuillez vous informer auprès du revendeur/spécialiste concerné.

Dommages consécutifs :

Lors du branchement du système de transmission sans fil, veillez à respecter le mode d'emploi de votre ordinateur, du logiciel utilisé et des périphériques.

Nous déclinons toute responsabilité pour les dommages ou les pertes de données découlant d'une mise en œuvre erronée ou d'une utilisation non-conforme.

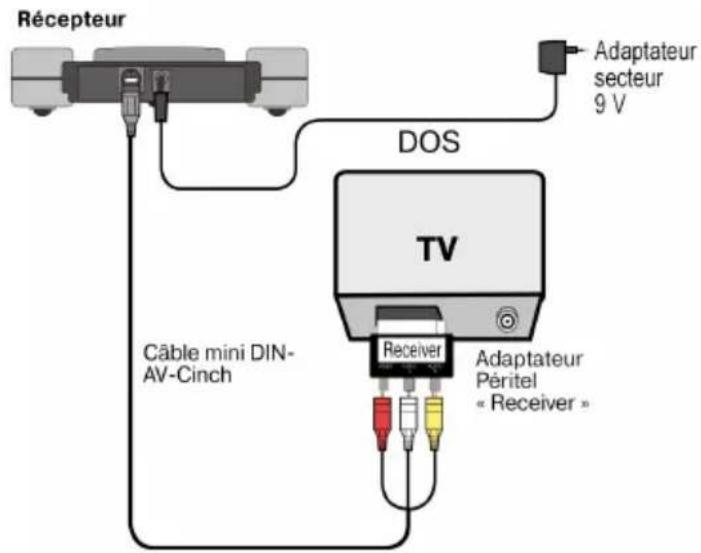

Exemple de configuration du récepteur

Le schéma suivant présente un exemple de configuration du récepteur et d'un téléviseur soit avec un câble mini DIN-AV-Cinch ou un adaptateur Péritel.

Branchement intermédiaire d'un appareil

Au lieu de brancher directement le récepteur sur un téléviseur, vous pouvez aussi intercaler un autre appareil audio-vidéo. Il peut par exemple s'agir d'un magnétoscope que vous pouvez alors brancher sur le récepteur comme décrit plus haut.

Branchement de l'adaptateur secteur

• Branchez l'adaptateur secteur pour l'émetteur sur la prise de connexion 9 V du récepteur.
• Branchez l'adaptateur secteur sur une prise de courant 230 V \~ 50 Hz facilement accessible.

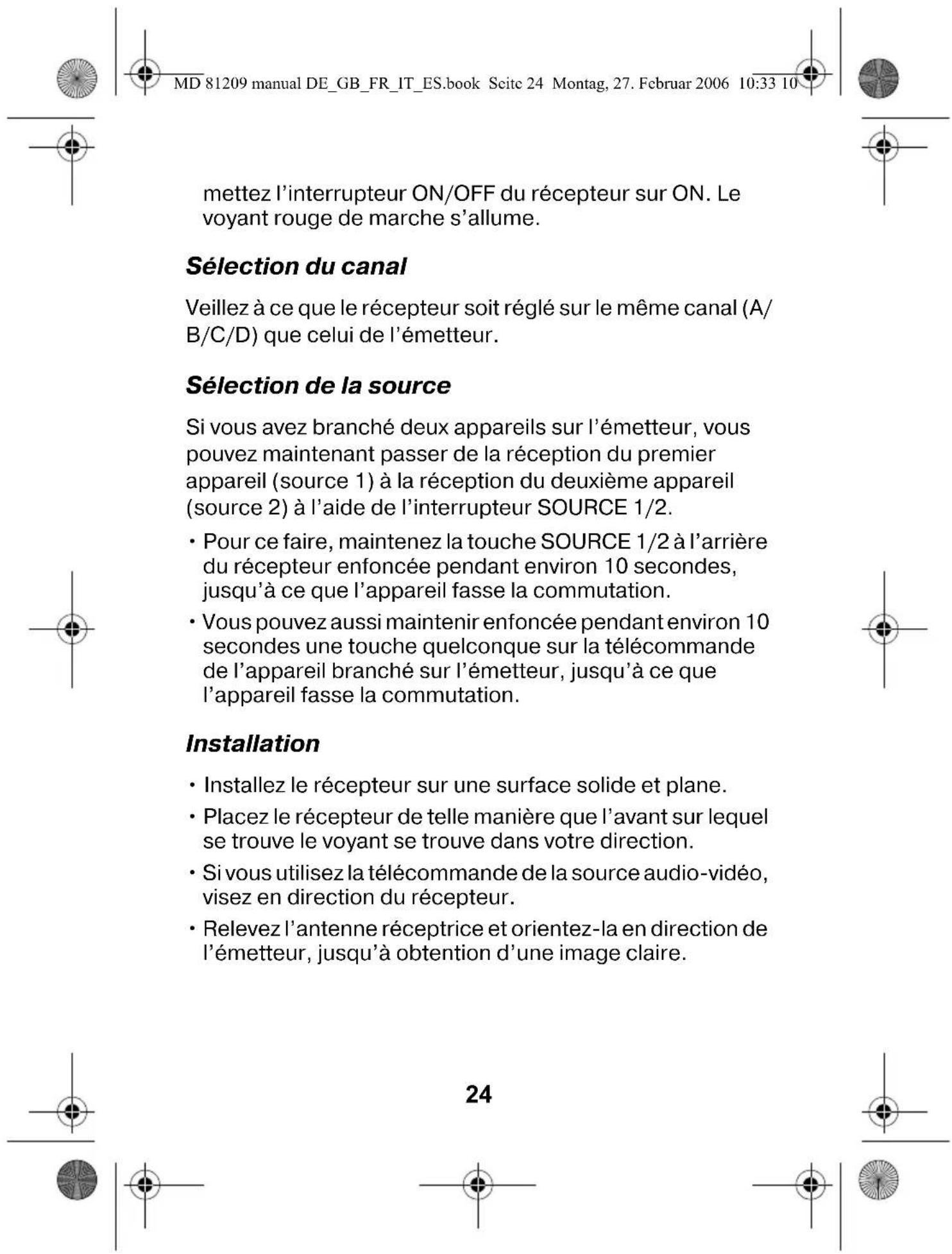

• Allumez l'appareil récepteur (par exemple le téléviseur) et

Réglage des CANAUX

Votre système de transmission sans fil possède quatre canaux, c'est-à-dire qu'il peut émettre sur quatre fréquences distinctes.

Vous trouverez l'interrupteur du canal en dessous de chacun des deux appareils.

• Réglez l'émetteur et le récepteur sur le même canal.
• Essayez de trouver le canal (A/B/C/D) offrant la meilleure réception.
• Les quatre canaux vous permettent d'utiliser jusqu'à quatre systèmes de transmission sans fil.

En cas de problèmes

Si des problèmes devaient survenir, vérifiez d'abord si le système est installé correctement. L'aperçu ci-dessous peut éventuellement vous aider :

Aucune transmission audio-vidéo

• Les adaptateurs secteur sont-ils branchés ?
• Les émetteurs et récepteurs sont-ils allumés ?
• Les canaux de l'émetteur et du récepteur sont-ils les mêmes ?
• La source de la transmission est-elle allumée ?
• Les murs et les plafonds réduisent la portée.
• Vérifiez les branchements des appareils connectés.

Mauvaise qualité de réception

• Dirigez encore une fois les antennes de l'émetteur et du récepteur l'une vers l'autre.
• Modifiez un peu la position de l'émetteur et du récepteur.
• Différents facteurs, comme d'autres appareils radioélectriques, peuvent provoquer des perturbations.
• Sélectionnez un autre canal.

La télécommande ne réagit pas.

• Tenez la télécommande directement en direction du récepteur.
• Les diodes de l'émetteur infrarouge doivent se trouver à une distance de 1 cm du récepteur infrarouge de la source audio-vidéo.
• Avez-vous dirigé correctement les diodes infrarouges ?

Émetteur :

Adaptateur secteur

Entrée : 230 V \~ 50 Hz

Sortie : 12 V 200 mA

4 canaux

Gamme de fréquences : 2,4000 - 2,4835 GHz

Prises : 1 sortie Mini-DIN

2 entrée Mini-DIN

Canal de retour pour

Signal de la télécommande : 433 MHz

Récepteur :

Adaptateur secteur

Entrée : 230 V \~ 50 Hz

Sortie : 9 V 400 mA

4 canaux

Gamme de fréquences : 2,4000 - 2,4835 GHz

Prises : 1 sortie Mini-DIN

Les adaptateurs secteur sont homologués GS.

Sous réserve de modifications techniques !
