MANUAL DE USUARIO LIFE S65002 (MD 82044) MEDION

• ÍNDICE Advertencias de seguridad p. 4
• Sobre este aparato p. 6
• Descripción p. 9
• Volumen de suministro p. 10
• Conexión del emisor p. 12
• Conexión a través de un euroconector p. 12
• Conexión sin euroconector p. 12
• Extensor de infrarrojos (para mandos a distancia) p. 14
• Conexión del adaptador de red p. 17
• Selección del canal p. 17
• Colocación p. 17
• Conexión del emisor a un ordenador p. 18
• Conexión del receptor p. 22
• Conexión mediante un cable cinch de audio DIN p. 22
• Conexión a través del adaptador euroconector p. 22
• Intercalar un aparato p. 23
• Conexión del adaptador de red p. 23
• Selección del canal p. 24
• Selección de la fuente p. 24
• Colocación p. 24
• Config. canal p. 25
• Limpieza / eliminación p. 26
• En caso de problemas p. 27
• Especificaciones técnicas p. 28
• Información de conformidad MD 81209 manual DE_GB_FR_IT_ES.book Seite 3 Montag, 27. Februar 2006 10:33 104 p. 29

ADVERTENCIAS DE SEGURIDAD

Antes de la puesta en marcha, lea por favor atentamente las presentes advertencias de seguridad y preste atención a las advertencias detalladas en el manual de instrucciones. Mantenga siempre a su alcance las instrucciones de funcionamiento. Si vende o cede el aparato a otra persona, entréguele sin falta también las presentes indicaciones. Condiciones del entorno

• Proteja el aparato contra la humedad y las altas temperaturas.

• Evite emplazar el aparato en lugares en los que exista una ventilación insuficiente (por ejemplo, entre estanterías o allí donde cortinas o muebles tapen los orificios de ventilación).

• Asimismo, evite que líquidos u objetos extraños penetren en el interior de los aparatos. No exponga los aparatos a gotas o salpicaduras de agua.

• No se deben colocar fuentes de fuego (p. ej. velas encendidas) encima de los aparatos.

• En contacto con las superficies de los muebles, los pies de goma de los aparatos pueden ocasionar modificaciones del color. En este caso, coloque los aparatos sobre una base adecuada. Conexión a la red No deje los aparatos eléctricos al alcance de niños pequeños sin vigilancia.

• Utilice exclusivamente los adaptadores de red suministrados.

• En ningún caso trate de conectar los adaptadores de red a otras tomas, puesto que pueden producirse daños.

• Un adaptador de red dañado no se puede utilizar. Sustitúyalo por un adaptador de red equivalente. Averías

• En caso de desperfectos en la clavija, en el cable de conexión o en el aparato, desenchúfelo inmediatamente.

• No intente en ningún caso abrir y/o arreglar usted mismo los aparatos.

• Diríjase a nuestro servicio de reparación o a otro taller especializado adecuado. Salud

• Según el estado actual de las investigaciones y de la técnica, la potencia de emisión de los aparatos no supone ninguna amenaza para la salud. MD 81209 manual DE_GB_FR_IT_ES.book Seite 5 Montag, 27. Februar 2006 10:33 106

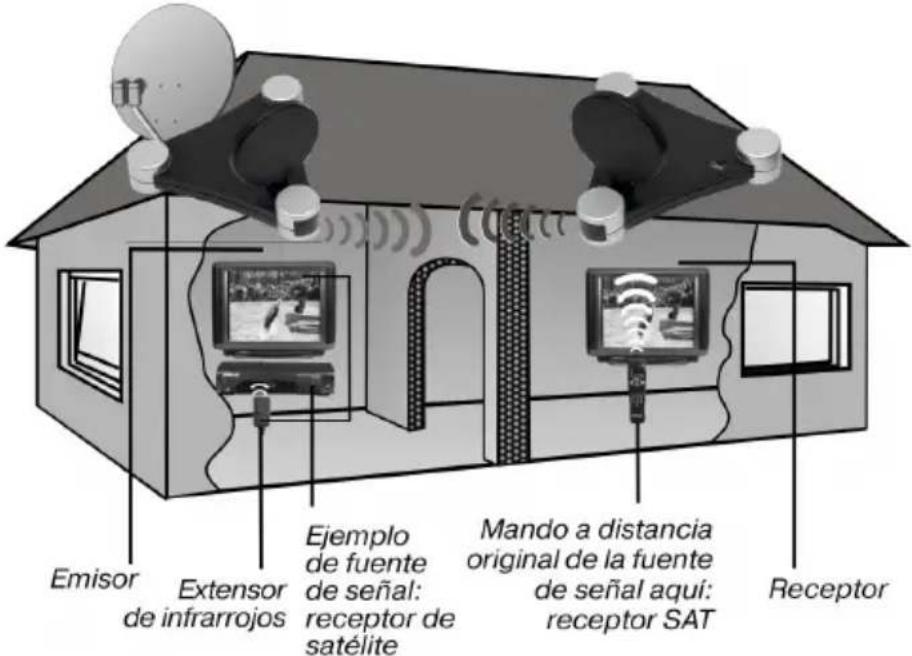

Su sistema de radiotransmisión transmite las señales de vídeo y audio a otro equipo de vídeo o audio de forma inalámbrica. Normalmente se conducen las radioseñales desde una fuente con antena (por ejemplo un receptor de satélite) hasta otro aparato sin antena (por ejemplo otro televisor de la casa), a fin de poder utilizar la antena del primer aparato con el segundo. Puede emplear el mando a distancia de la fuente para controlar este aparato a través del receptor. Su sistema supera distancias de hasta 100 m en el exterior y 30 m en el interior del inmueble. Además en principio es posible conectar el sistema de radiotransmisión a un PC y por ejemplo, transmitir presentaciones digitales a un televisor. Posibles emisores y receptores de señales Un empleo típico consiste p. ej. en retransmitir la recepción de televisión de un receptor satélite a otro televisor de la casa. Otras fuentes de audio / vídeo pueden ser por ejemplo una grabadora DVD, una grabadora de vídeo, un televisor, un descodificador (televisión por pago – "PAY TV") o una tarjeta para PC. El aparato receptor puede ser por ejemplo, un televisor o un amplificador. MD 81209 manual DE_GB_FR_IT_ES.book Seite 6 Montag, 27. Februar 2006 10:33 107

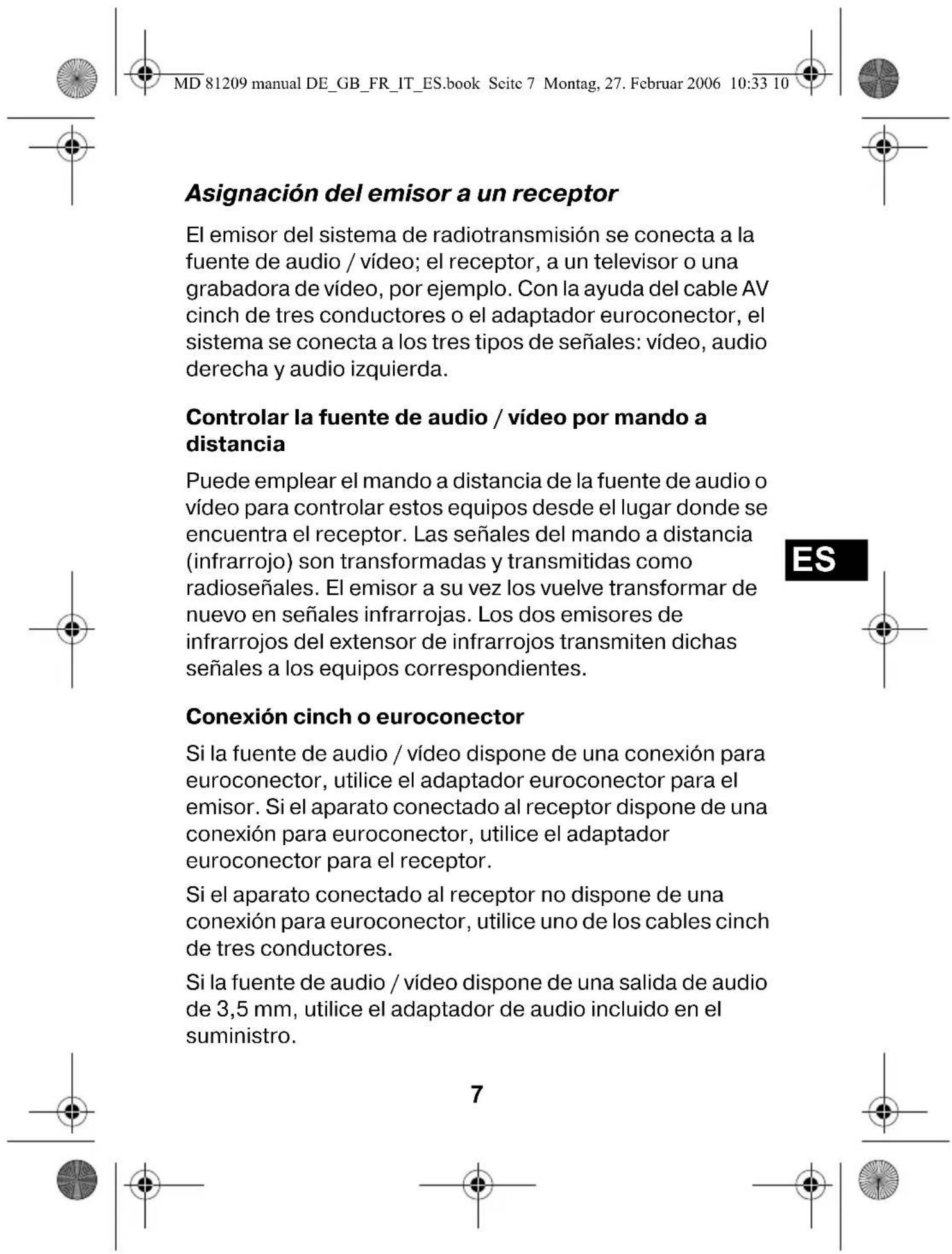

Asignación del emisor a un receptor El emisor del sistema de radiotransmisión se conecta a la fuente de audio / vídeo; el receptor, a un televisor o una grabadora de vídeo, por ejemplo. Con la ayuda del cable AV cinch de tres conductores o el adaptador euroconector, el sistema se conecta a los tres tipos de señales: vídeo, audio derecha y audio izquierda. Controlar la fuente de audio / vídeo por mando a distancia Puede emplear el mando a distancia de la fuente de audio o vídeo para controlar estos equipos desde el lugar donde se encuentra el receptor. Las señales del mando a distancia (infrarrojo) son transformadas y transmitidas como radioseñales. El emisor a su vez los vuelve transformar de nuevo en señales infrarrojas. Los dos emisores de infrarrojos del extensor de infrarrojos transmiten dichas señales a los equipos correspondientes. Conexión cinch o euroconector Si la fuente de audio / vídeo dispone de una conexión para euroconector, utilice el adaptador euroconector para el emisor. Si el aparato conectado al receptor dispone de una conexión para euroconector, utilice el adaptador euroconector para el receptor. Si el aparato conectado al receptor no dispone de una conexión para euroconector, utilice uno de los cables cinch de tres conductores. Si la fuente de audio / vídeo dispone de una salida de audio de 3,5 mm, utilice el adaptador de audio incluido en el suministro. MD 81209 manual DE_GB_FR_IT_ES.book Seite 7 Montag, 27. Februar 2006 10:33 108 Alcance Las señales de audio y vídeo se transmiten en una frecuencia de 2,4 GHz. Al aire libre el alcance es de aprox. 100 m; en el interior de edificios de aprox. 30 m. Dependiendo de las condiciones del entorno el alcance puede ser también menor. Ejemplo de aplicación MD 81209 manual DE_GB_FR_IT_ES.book Seite 8 Montag, 27. Februar 2006 10:33 109

DESCRIPCIÓN (Ilustraciones en la hoja desplegable) Emisor

1. Entrada mini DIN 6. Entrada para emisor

3. Entrada DC 8. LED de funcionamiento

5. Selector de fuente 1/2 10.Selector de canal

4. LED de funcionamiento

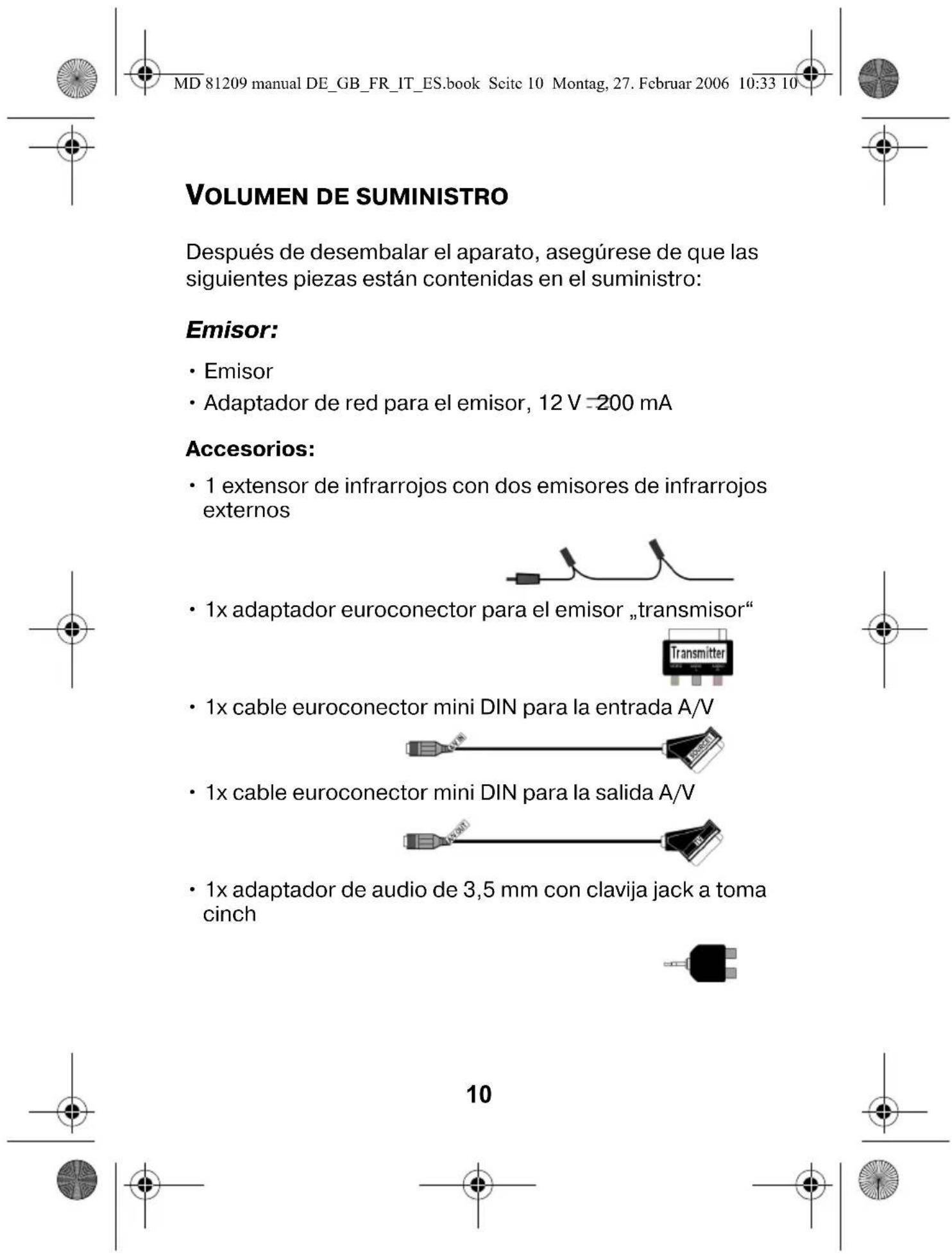

Después de desembalar el aparato, asegúrese de que las siguientes piezas están contenidas en el suministro: Emisor:

• Adaptador de red para el emisor, 12 V 200 mA Accesorios:

• 1 extensor de infrarrojos con dos emisores de infrarrojos externos

• 1x adaptador euroconector para el emisor „transmisor“

• 1x cable euroconector mini DIN para la entrada A/V

• 1x cable euroconector mini DIN para la salida A/V

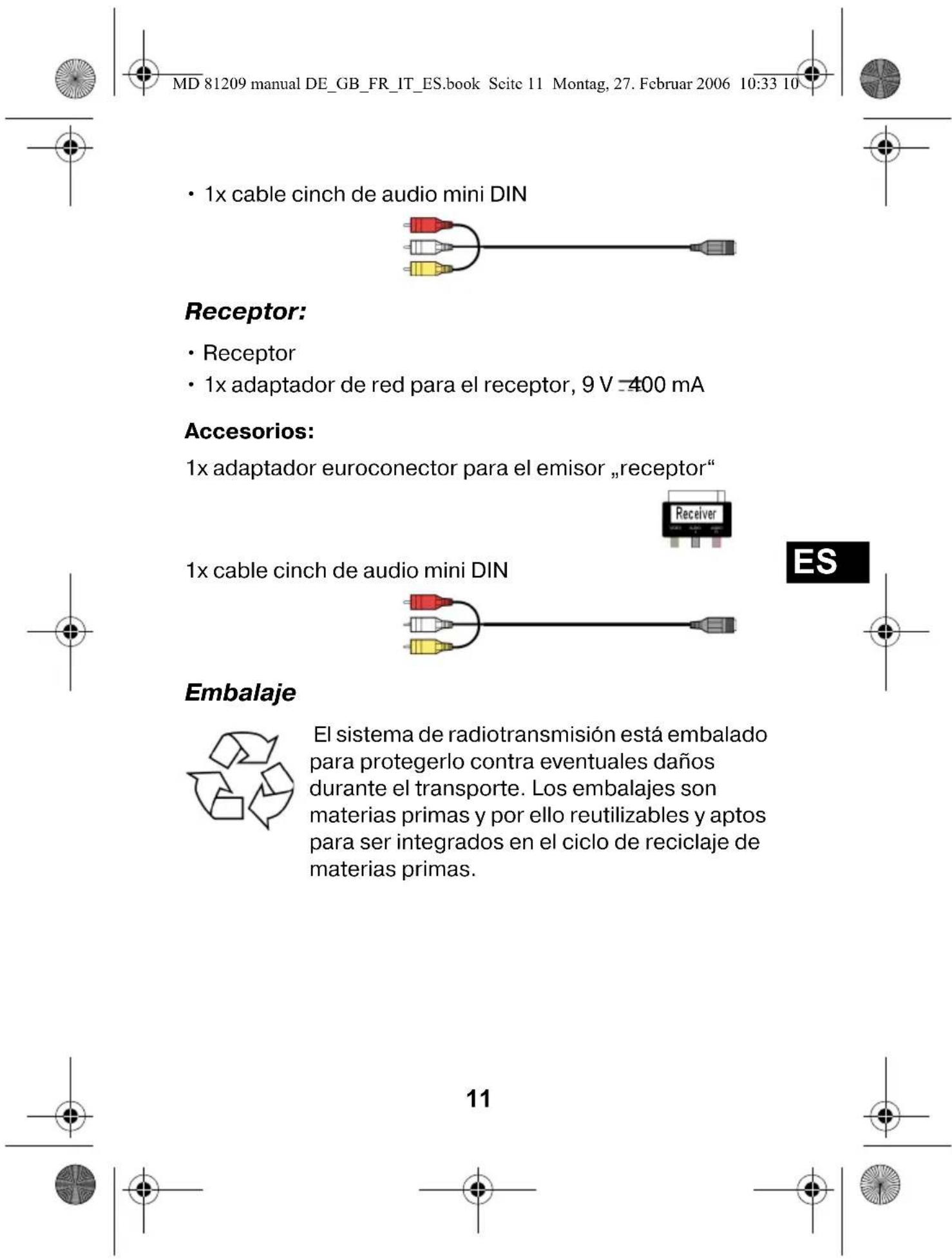

• 1x adaptador de red para el receptor, 9 V 400 mA Accesorios: 1x adaptador euroconector para el emisor „receptor“ 1x cable cinch de audio mini DIN Embalaje El sistema de radiotransmisión está embalado para protegerlo contra eventuales daños durante el transporte. Los embalajes son materias primas y por ello reutilizables y aptos para ser integrados en el ciclo de reciclaje de materias primas. MD 81209 manual DE_GB_FR_IT_ES.book Seite 11 Montag, 27. Februar 2006 10:33 1012

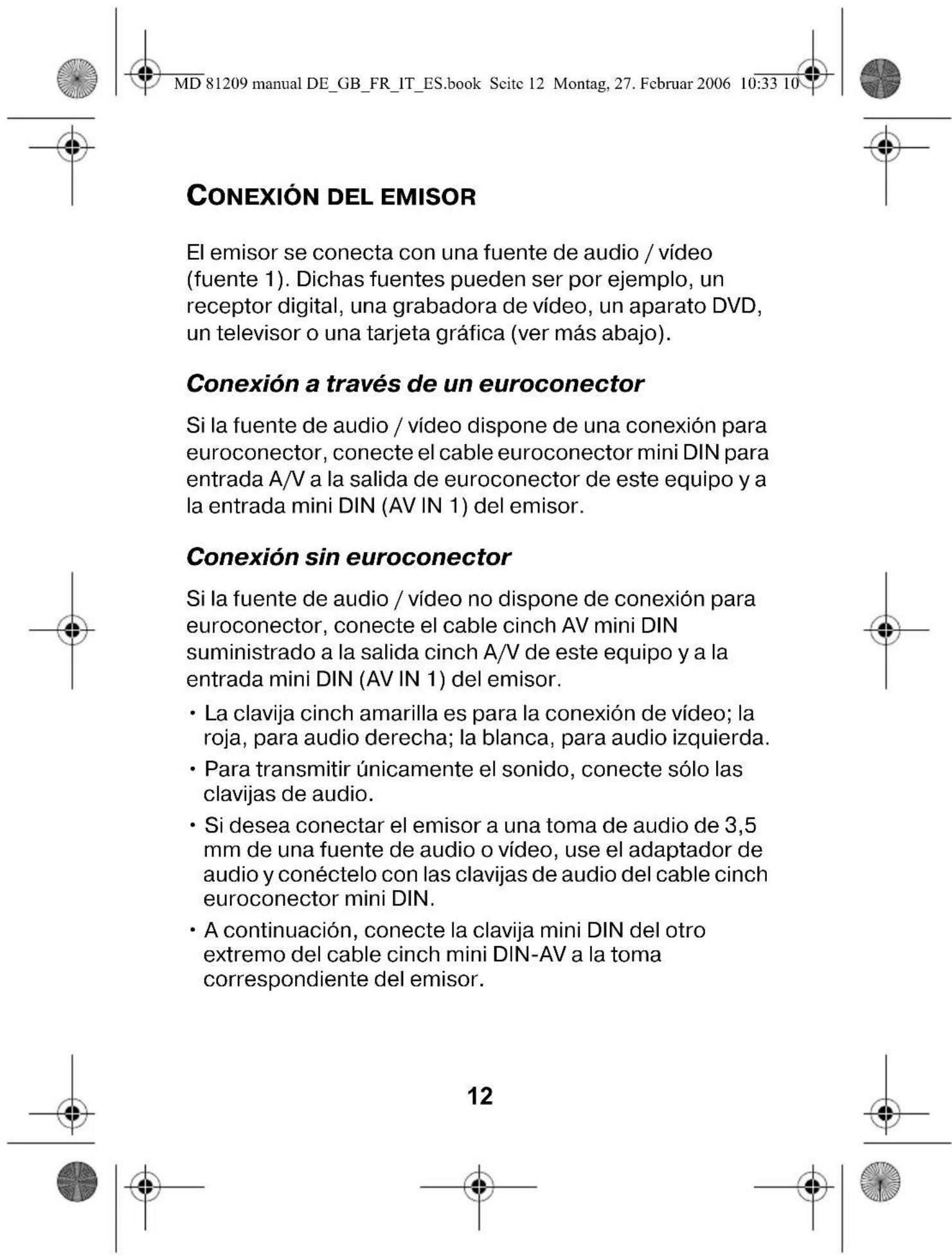

El emisor se conecta con una fuente de audio / vídeo (fuente 1). Dichas fuentes pueden ser por ejemplo, un receptor digital, una grabadora de vídeo, un aparato DVD, un televisor o una tarjeta gráfica (ver más abajo). Conexión a través de un euroconector Si la fuente de audio / vídeo dispone de una conexión para euroconector, conecte el cable euroconector mini DIN para entrada A/V a la salida de euroconector de este equipo y a la entrada mini DIN (AV IN 1) del emisor. Conexión sin euroconector Si la fuente de audio / vídeo no dispone de conexión para euroconector, conecte el cable cinch AV mini DIN suministrado a la salida cinch A/V de este equipo y a la entrada mini DIN (AV IN 1) del emisor.

• La clavija cinch amarilla es para la conexión de vídeo; la roja, para audio derecha; la blanca, para audio izquierda.

• Para transmitir únicamente el sonido, conecte sólo las clavijas de audio.

• Si desea conectar el emisor a una toma de audio de 3,5 mm de una fuente de audio o vídeo, use el adaptador de audio y conéctelo con las clavijas de audio del cable cinch euroconector mini DIN.

• Para transmitir la señal de vídeo también a un televisor colocado en el lugar en el que se encuentra el emisor, conecte el cable euroconector mini DIN de la salida A/V (AV OUT) con la entrada de euroconector del televisor. Ejemplo de disposición del emisor El siguiente esquema muestra un ejemplo de cómo pueden ir conectados el receptor satélite y el televisor del lado del emisor: MD 81209 manual DE_GB_FR_IT_ES.book Seite 13 Montag, 27. Februar 2006 10:33 1014 Extensor de infrarrojos (para mandos a distancia) Para controlar a distancia la fuente de audio o de vídeo desde el lugar del receptor, deberá conectar el extensor de infrarrojos.

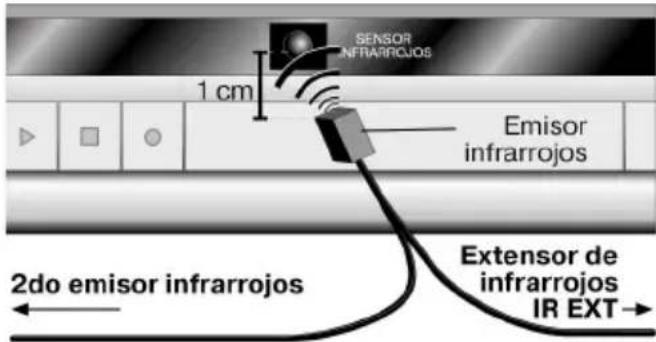

• Conecte la clavija del extensor de infrarrojos con el enchufe IREXT del emisor (ver ilustración en la página anterior).

• Retire el papel de la superficie adhesiva de uno de los dos emisores de infrarrojos. Fije el emisor de infrarrojos en la fuente de audio / vídeo de tal modo que esté orientado hacia el receptor de infrarrojos de ese aparato. La cara superior del diodo debe estar a aprox. 1 cm de distancia del receptor de infrarrojos (ver ilustración más abajo). Utilización de varios aparatos Puesto que el extensor de infrarrojos tiene dos emisores, con el mando a distancia puede controlar varios aparatos simultáneamente desde el lugar del receptor. De este modo puede, por ejemplo, utilizar en lugares diferentes tanto la grabadora de vídeo como el reproductor DVD.

• Fije uno de los emisores infrarrojos, tal y como se ha descrito más arriba, en cada aparato que quiera utilizar en un lugar diferente. MD 81209 manual DE_GB_FR_IT_ES.book Seite 14 Montag, 27. Februar 2006 10:33 1015

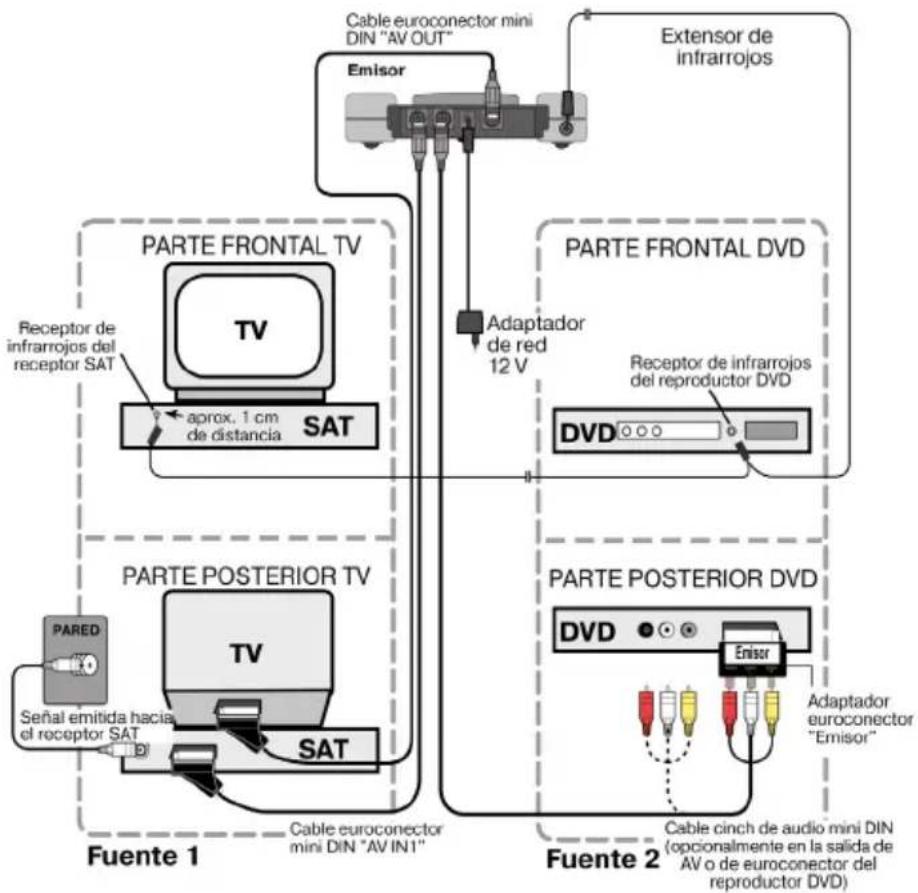

Conexión de varios aparatos También puede conectar un segundo equipo al emisor para que las señales se transmitan de este equipo al receptor y para controlarlo desde allí con el mando a distancia.

• Al conectar el equipo con la entrada AV IN 1 del emisor, quedará definido como la fuente 1, y al conectarlo a la entrada AV IN 2, como la fuente 2.

• Con el interruptor SOURCE 1/2 del emisor puede definir qué señal se va a transmitir hacia el televisor conectado a la salida AV OUT. MD 81209 manual DE_GB_FR_IT_ES.book Seite 15 Montag, 27. Februar 2006 10:33 1016 Ejemplo de disposición del emisor con dos equipos El siguiente esquema muestra un ejemplo de cómo pueden ir conectados un receptor satélite, un televisor y un reproductor DVD del lado del emisor: MD 81209 manual DE_GB_FR_IT_ES.book Seite 16 Montag, 27. Februar 2006 10:33 1017

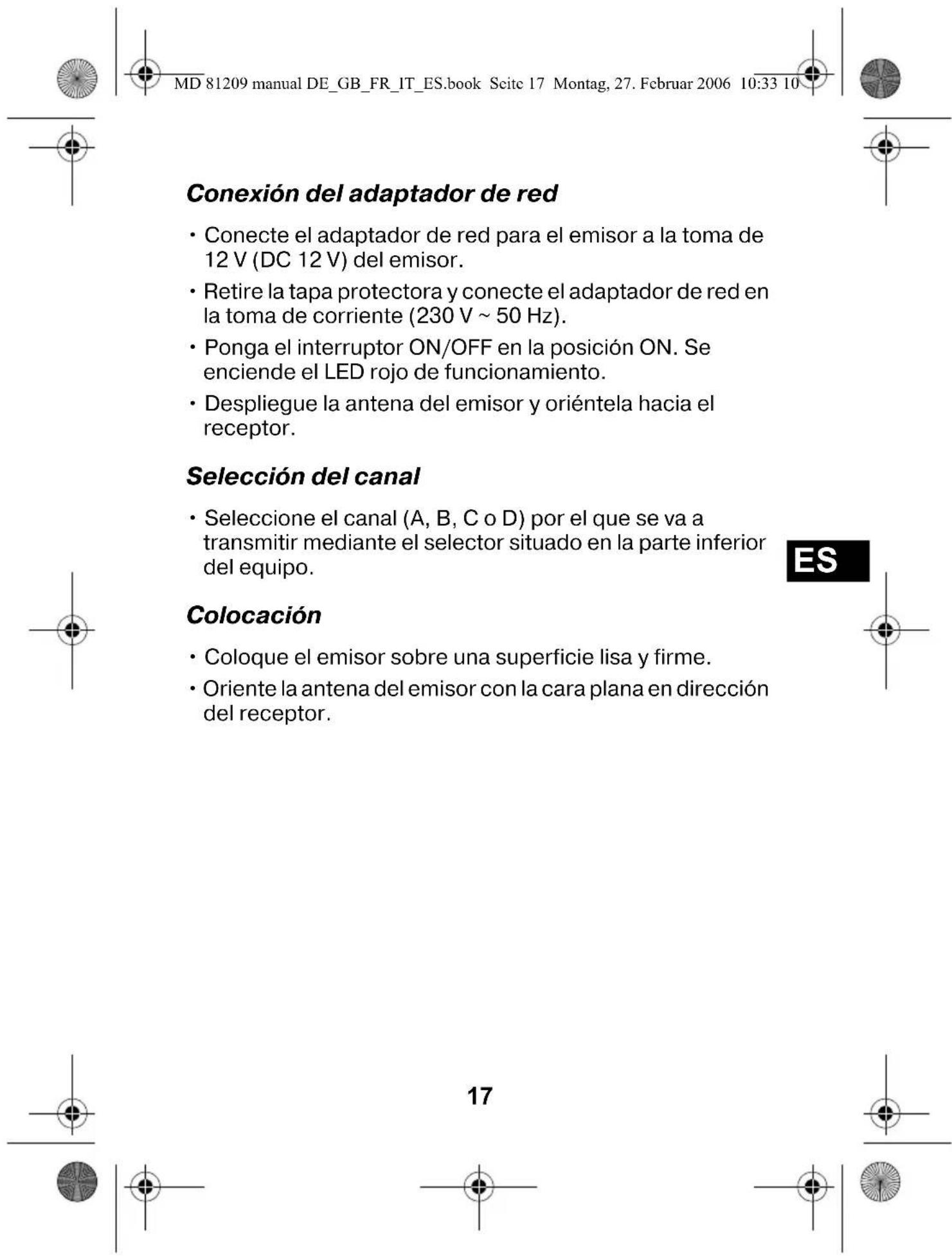

Conexión del adaptador de red

• Conecte el adaptador de red para el emisor a la toma de 12 V (DC 12 V) del emisor.

• Retire la tapa protectora y conecte el adaptador de red en la toma de corriente (230 V ~ 50 Hz).

• Ponga el interruptor ON/OFF en la posición ON. Se enciende el LED rojo de funcionamiento.

• Despliegue la antena del emisor y oriéntela hacia el receptor. Selección del canal

• Seleccione el canal (A, B, C o D) por el que se va a transmitir mediante el selector situado en la parte inferior del equipo. Colocación

• Coloque el emisor sobre una superficie lisa y firme.

• Oriente la antena del emisor con la cara plana en dirección del receptor. MD 81209 manual DE_GB_FR_IT_ES.book Seite 17 Montag, 27. Februar 2006 10:33 1018 CONEXIÓN DEL EMISOR A UN ORDENADOR También puede conectar el emisor a un ordenador para, por ejemplo, transmitir la señal del ordenador a un televisor. La transmisión de la señal de salida del ordenador al televisor no suele tener mucho sentido si debe ejecutarse algún programa de ordenador. La señal de imagen del televisor no suele bastar para mostrar la imagen de elevada definición del ordenador. Pero si se reproducen vídeos o presentaciones, sí resulta recomendable la transmisión al televisor desde el ordenador. Para ello deben cumplirse los siguientes requisitos:

• Su ordenador tiene una salida de vídeo compatible con una salida de vídeo para televisor.

• El sistema operativo y los controladores de la tarjeta gráfica son compatibles con la salida de vídeo. Procedimiento La emisión a través de la salida de vídeo se activa de distintos modos en función de la tarjeta gráfica y del sistema operativo. Puesto que existe gran cantidad de combinaciones posibles, en las presentes instrucciones sólo podemos dar una indicación general. Lea en las instrucciones de funcionamiento del ordenador o de la tarjeta gráfica el modo cómo se transmite la imagen a la salida de vídeo. El siguiente ejemplo presupone un PC con el sistema operativo Windows® a partir de la versión 98. MD 81209 manual DE_GB_FR_IT_ES.book Seite 18 Montag, 27. Februar 2006 10:33 1019

• Finalice todos los programas y desconecte el ordenador.

• Tome las instrucciones de funcionamiento de su PC y siga las indicaciones para la utilización de la salida de vídeo.

• Conecte la clavija amarilla del cable AV cinch a la salida de vídeo de la tarjeta gráfica. En caso de que su tarjeta gráfica no disponga de una salida cinch, utilice le correspondiente adaptador (accesorio especial).

• Conecte ahora las clavijas roja y blanca del cable cinch AV mini DIN a las correspondientes salidas de audio de su PC. La mayoría de los PC disponen de enchufes de 3,5 mm, de modo que puede utilizar el adaptador incluido en el suministro.

• Conecte ahora la clavija mini DIN del cable a la entrada AV IN 1 de la estación emisora.

• Conecte ahora tanto la estación transmisora como la receptora y su televisor, y escoja en éste el correspondiente canal de vídeo.

• Encienda su ordenador y espere hasta que el sistema operativo se haya cargado totalmente.

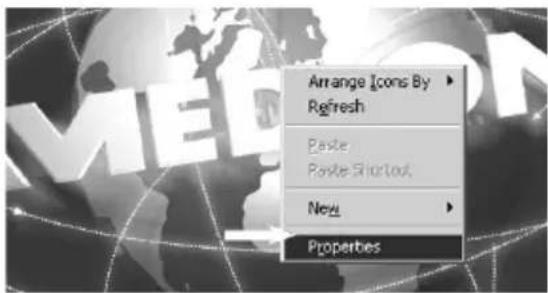

• Haga doble clic con la tecla derecha del ratón sobre el escritorio y seleccione „Propiedades“, para mostrar Propiedades de pantalla:

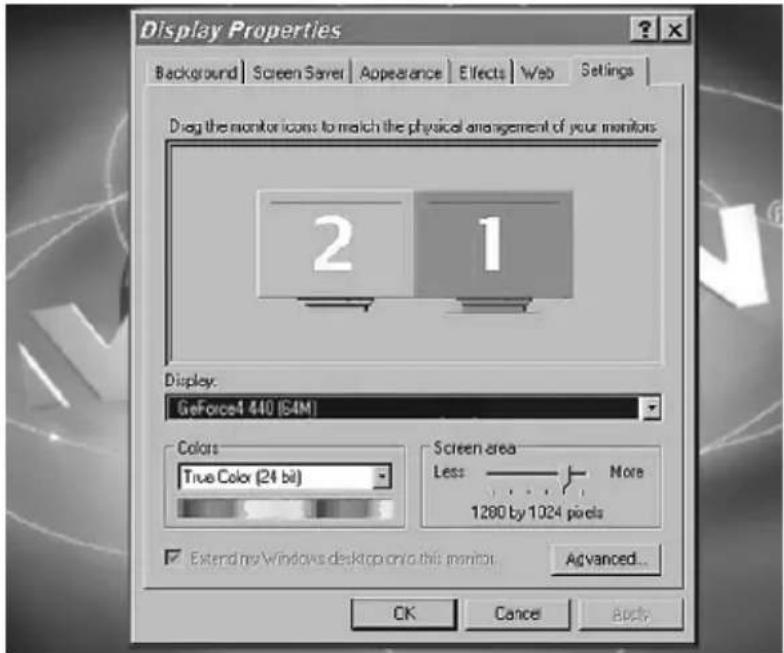

• Ahora haga clic en „Configuración“, para configurar la correspondiente salida de su PC. Aquí existen muchísimas diferencias entre las distintas tarjetas MD 81209 manual DE_GB_FR_IT_ES.book Seite 19 Montag, 27. Februar 2006 10:33 1020 gráficas. Lea por ello en las correspondientes instrucciones de funcionamiento el modo cómo debe proceder. En la mayoría de los casos también puede accederse a la ayuda en línea pulsando la tecla F1, a fin de obtener información detallada. Si ha realizado los ajustes correctamente, se transmitirá la imagen del PC al televisor. MD 81209 manual DE_GB_FR_IT_ES.book Seite 20 Montag, 27. Februar 2006 10:33 1021

Marcas registradas MSDOS® y Windows® son marcas registradas de Microsoft®. Pentium® es una marca registrada de Intel®. Limitación de la responsabilidad civil en caso de pérdida de datos / daños resultantes Aseguramiento de datos: Antes de cada cambio del sistema del ordenador debería efectuar una copia de seguridad de sus datos en un medio externo (por ejemplo, en un CDR), a fin de evitar pérdidas de datos. MEDION AG no se hace responsable de datos perdidos. Funcionalidad: Debido a las grandes diferencias existentes en los sistemas operativos y en las tarjetas gráficas, en este capítulo ("Conexión del emisor a un ordenador") no podemos garantizar la funcionalidad de las indicaciones descritas. Por favor, consulte al comercio o personal especializados. Daños resultantes: Durante la conexión del sistema de transmisión por favor tenga en cuenta las instrucciones de funcionamiento de su ordenador, del software empleado y de los componentes adicionales. No nos responsabilizamos de los daños o pérdidas de datos que resulten de una utilización errónea o inadecuada. MD 81209 manual DE_GB_FR_IT_ES.book Seite 21 Montag, 27. Februar 2006 10:33 1022

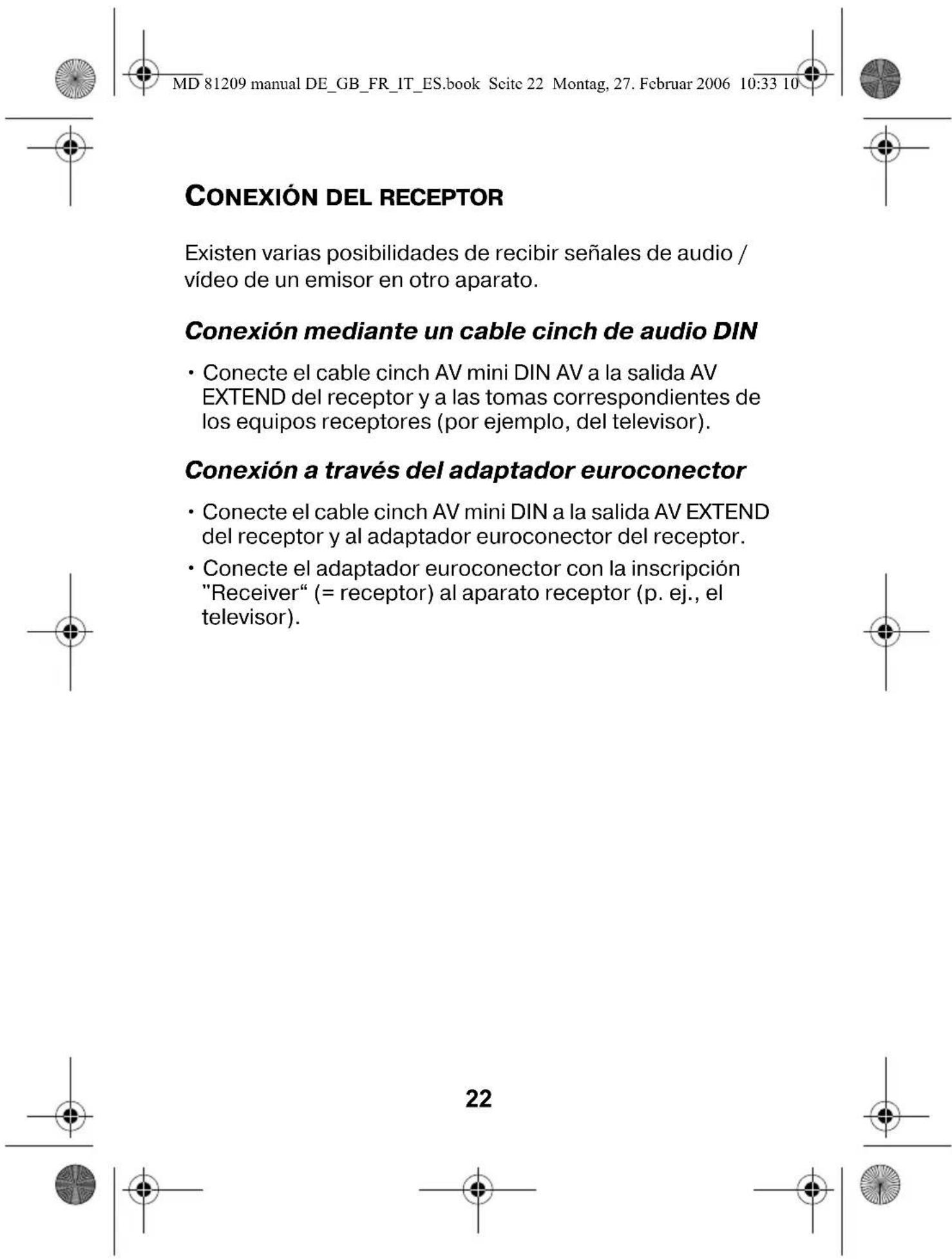

CONEXIÓN DEL RECEPTOR

Existen varias posibilidades de recibir señales de audio / vídeo de un emisor en otro aparato. Conexión mediante un cable cinch de audio DIN

• Conecte el cable cinch AV mini DIN AV a la salida AV EXTEND del receptor y a las tomas correspondientes de los equipos receptores (por ejemplo, del televisor). Conexión a través del adaptador euroconector

• Conecte el cable cinch AV mini DIN a la salida AV EXTEND del receptor y al adaptador euroconector del receptor.

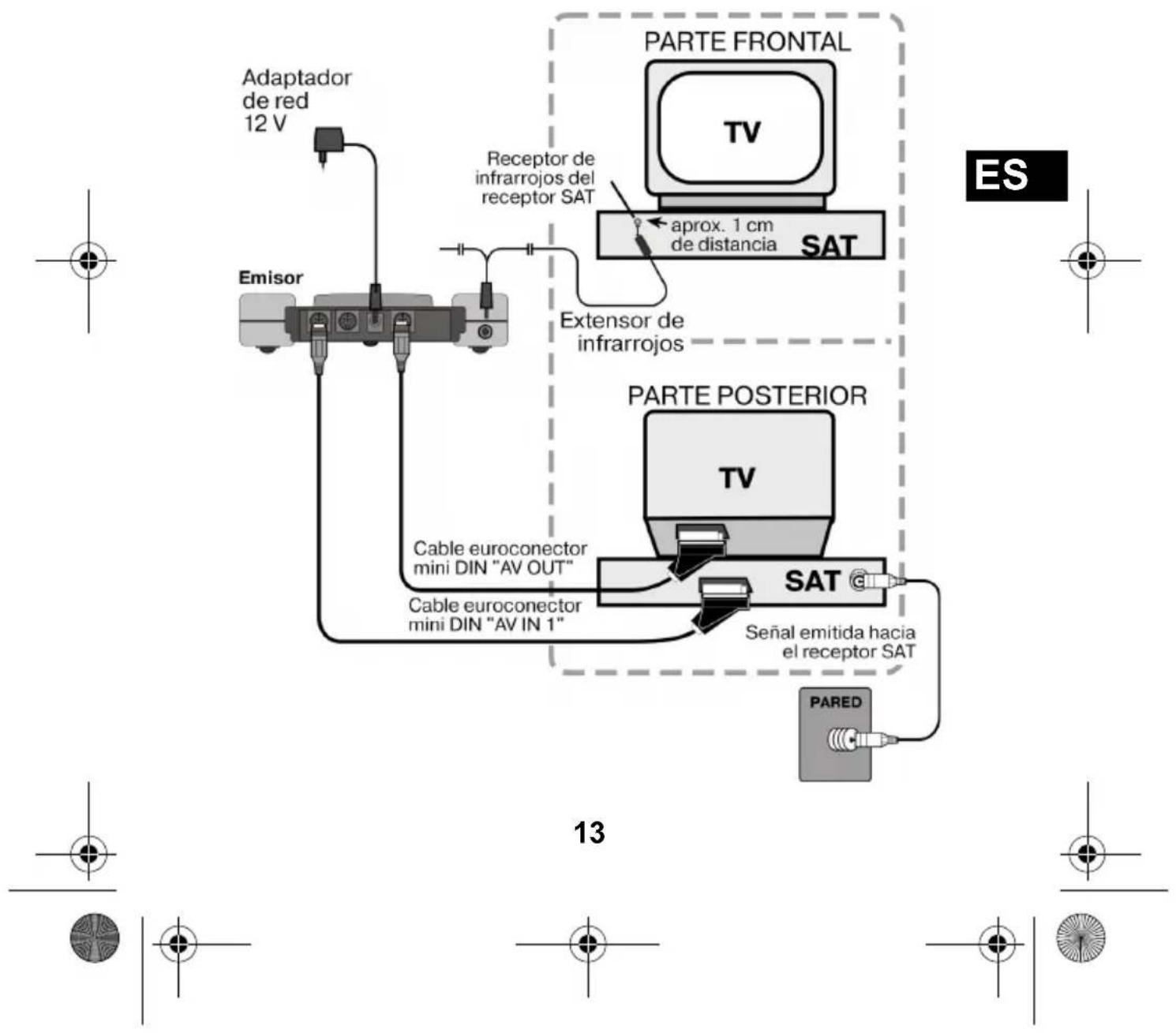

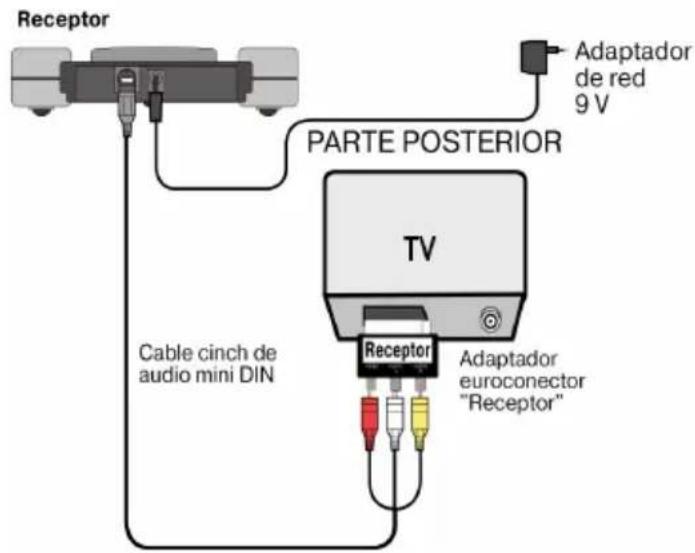

Ejemplo de disposición del emisor El siguiente esquema muestra un ejemplo de cómo pueden ir conectados el receptor y un televisor con el cable cinch de audio mini DIN o con un adaptador euroconector. Intercalar un aparato En lugar de conectar el receptor directamente con un televisor, también puede intercalar otro aparato de audio / vídeo. Dicho aparato puede ser, por ejemplo, una grabadora de vídeo que se puede conectar después con el receptor tal y como se ha descrito. Conexión del adaptador de red

• Conecte el adaptador de red para el receptor a la toma de 9 V de este último.

• Conecte el adaptador de red a una toma de fácil acceso (230 V ~ 50 Hz).

• Encienda el aparato receptor, por ejemplo el televisor y MD 81209 manual DE_GB_FR_IT_ES.book Seite 23 Montag, 27. Februar 2006 10:33 1024 ponga el interruptor ON/OFF del receptor en ON. Se enciende el LED rojo de funcionamiento. Selección del canal Tenga en cuenta que el receptor debe estar puesto en el mismo canal (A, B, C o D) que el emisor. Selección de la fuente Si ha conectado dos equipos al emisor, ahora podrá elegir entre la recepción de la señal del primer equipo (fuente 1) o del segundo (fuente 2) mediante el interruptor SOURCE 1/

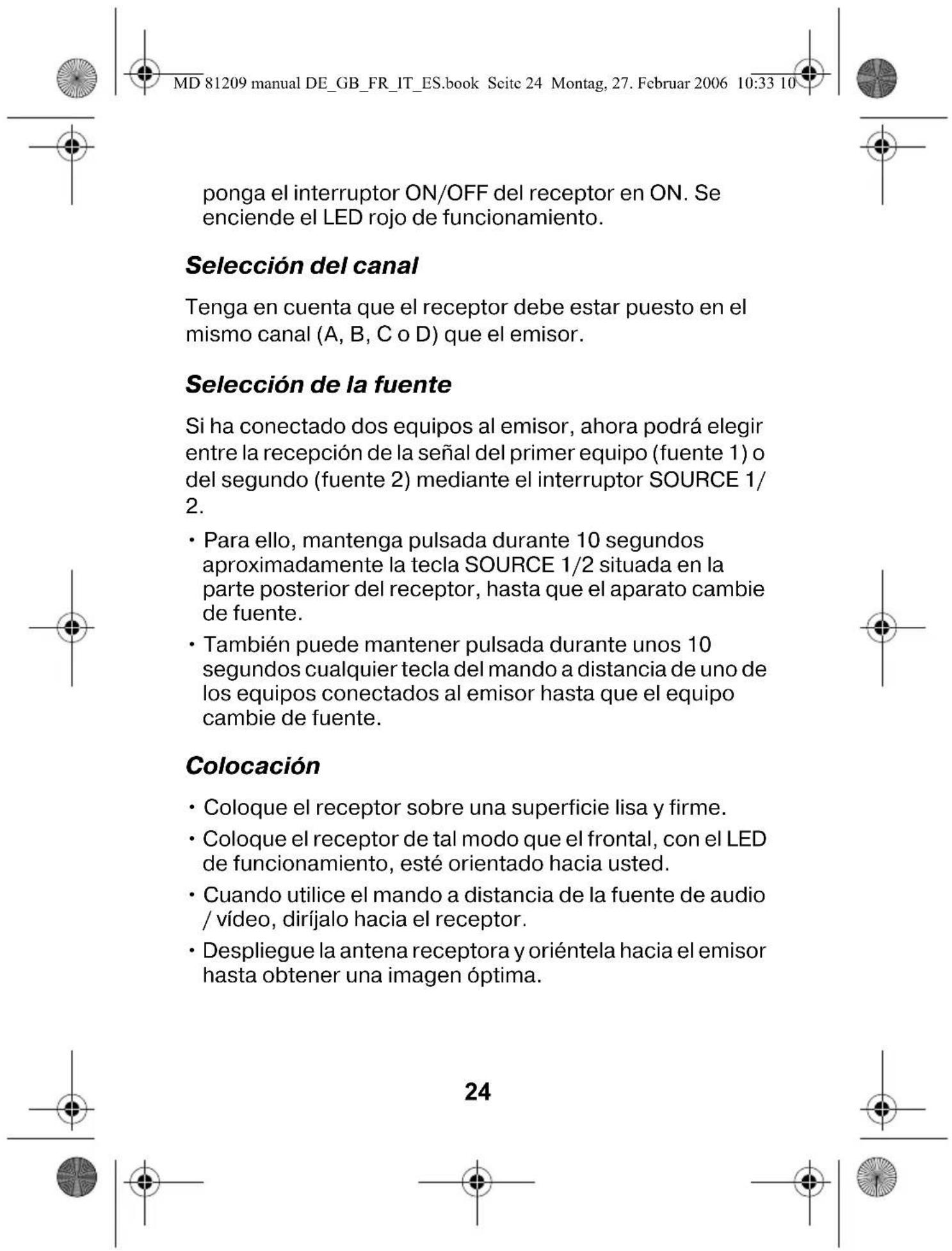

• Para ello, mantenga pulsada durante 10 segundos aproximadamente la tecla SOURCE 1/2 situada en la parte posterior del receptor, hasta que el aparato cambie de fuente.

• También puede mantener pulsada durante unos 10 segundos cualquier tecla del mando a distancia de uno de los equipos conectados al emisor hasta que el equipo cambie de fuente. Colocación

• Coloque el receptor sobre una superficie lisa y firme.

• Coloque el receptor de tal modo que el frontal, con el LED de funcionamiento, esté orientado hacia usted.

• Cuando utilice el mando a distancia de la fuente de audio / vídeo, diríjalo hacia el receptor.

CONFIG. CANAL Su sistema de radiotransmisión dispone de con cuatro canales; es decir, puede emitir en cuatro frecuencias diferentes. En ambos aparatos, el selector de equipos se encuentra en la parte inferior.

• Ajuste el emisor y el receptor al mismo canal.

• Pruebe cuál de los canales A/B/C/D ofrece la mejor recepción.

• También puede utilizar los cuatro canales para utilizar hasta un total de cuatro sistemas de radiotransmisión. MD 81209 manual DE_GB_FR_IT_ES.book Seite 25 Montag, 27. Februar 2006 10:33 1026

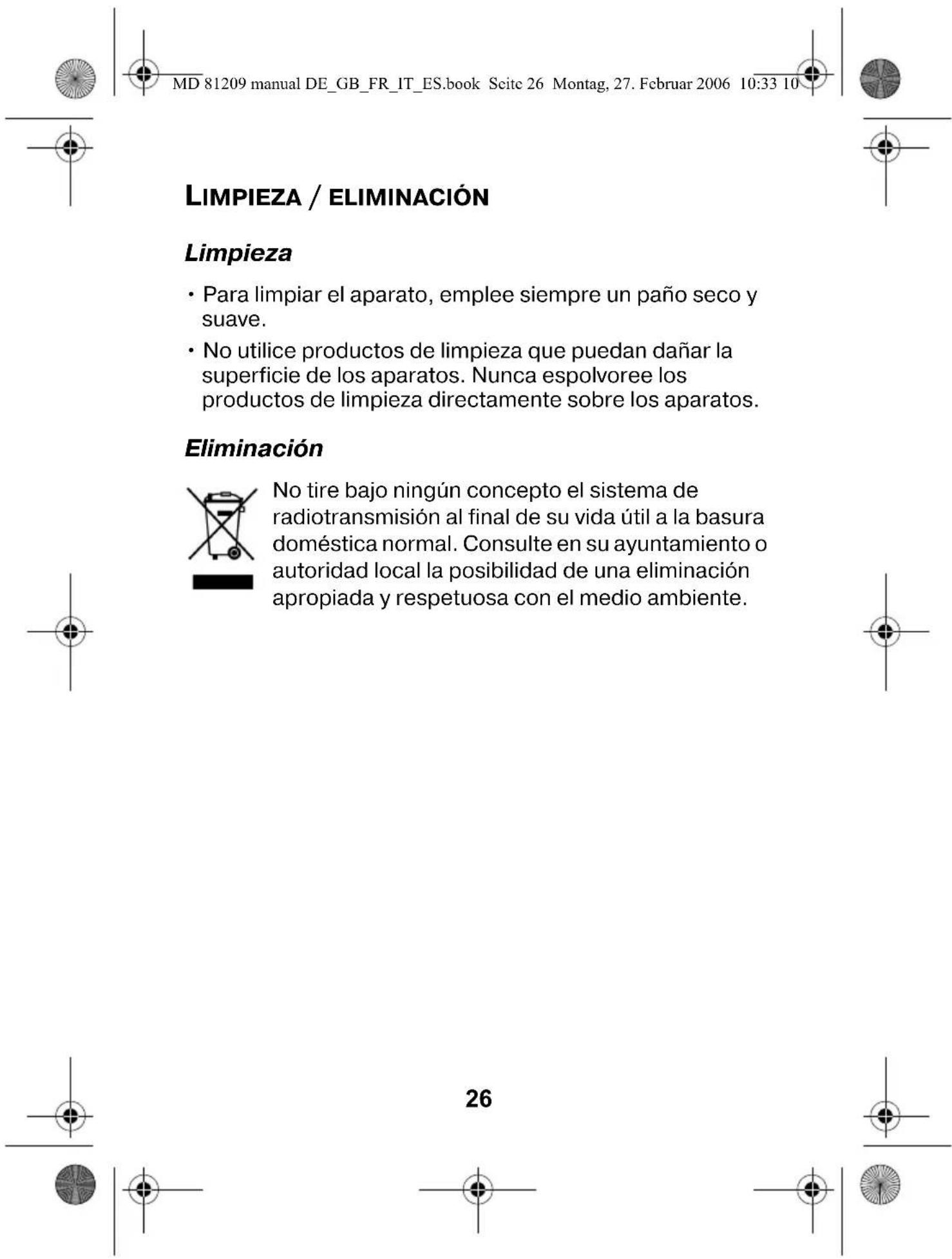

LIMPIEZA / ELIMINACIÓN

• Para limpiar el aparato, emplee siempre un paño seco y suave.

• No utilice productos de limpieza que puedan dañar la superficie de los aparatos. Nunca espolvoree los productos de limpieza directamente sobre los aparatos. Eliminación No tire bajo ningún concepto el sistema de radiotransmisión al final de su vida útil a la basura doméstica normal. Consulte en su ayuntamiento o autoridad local la posibilidad de una eliminación apropiada y respetuosa con el medio ambiente. MD 81209 manual DE_GB_FR_IT_ES.book Seite 26 Montag, 27. Februar 2006 10:33 1027

En caso de que surjan irregularidades, compruebe en primer lugar que la instalación sea correcta. La siguiente tabla puede ayudarle a ello: No hay transmisión de audio ni vídeo

• ¿Ha enchufado los adaptadores de red?

• ¿Ha conectado el emisor y el receptor?

• ¿Ha seleccionado los mismos canales para el emisor y el receptor?

• ¿Está encendida la fuente de transmisión?

• Los muros y los techos reducen el alcance de la transmisión.

• Compruebe las conexiones en los aparatos conectados. Calidad de recepción defectuosa

• Vuelva a ajustar las antenas del emisor y del receptor para que queden orientadas la una hacia la otra.

• Modifique un poco la posición del emisor y del receptor.

• Existen diversos factores, como las ondas de otros aparatos de radio, que pueden reducir la calidad de la transmisión.

• Seleccione otro canal. El mando a distancia no reacciona

• Mantenga el mando a distancia directamente orientado hacia el receptor.

• Los diodos del emisor de infrarrojos deben estar a aprox. 1 cm de distancia del receptor de infrarrojos de la fuente de audio / vídeo.

Emisor: Adaptador de red Entrada: 230 V ~ 50 Hz Salida: 12 V 200 mA 4 canales Gama de frecuencias: 2,4000 2,4835 GHz Conexiones: 1 salida MiniDIN 2 entrada MiniDIN Canal de retorno para la señal del mando a distancia: 433 MHz Receptor: Adaptador de red Entrada: 230 V ~ 50 Hz Salida: 9V 400mA 4 canales Gama de frecuencias: 2,4000 2,4835 GHz Conexiones: 1 salida MiniDIN Los adaptadores de red disponen de la homologación GS. ¡Las especificaciones técnicas están sujetas a cambios sin previo aviso! MD 81209 manual DE_GB_FR_IT_ES.book Seite 28 Montag, 27. Februar 2006 10:33 1029

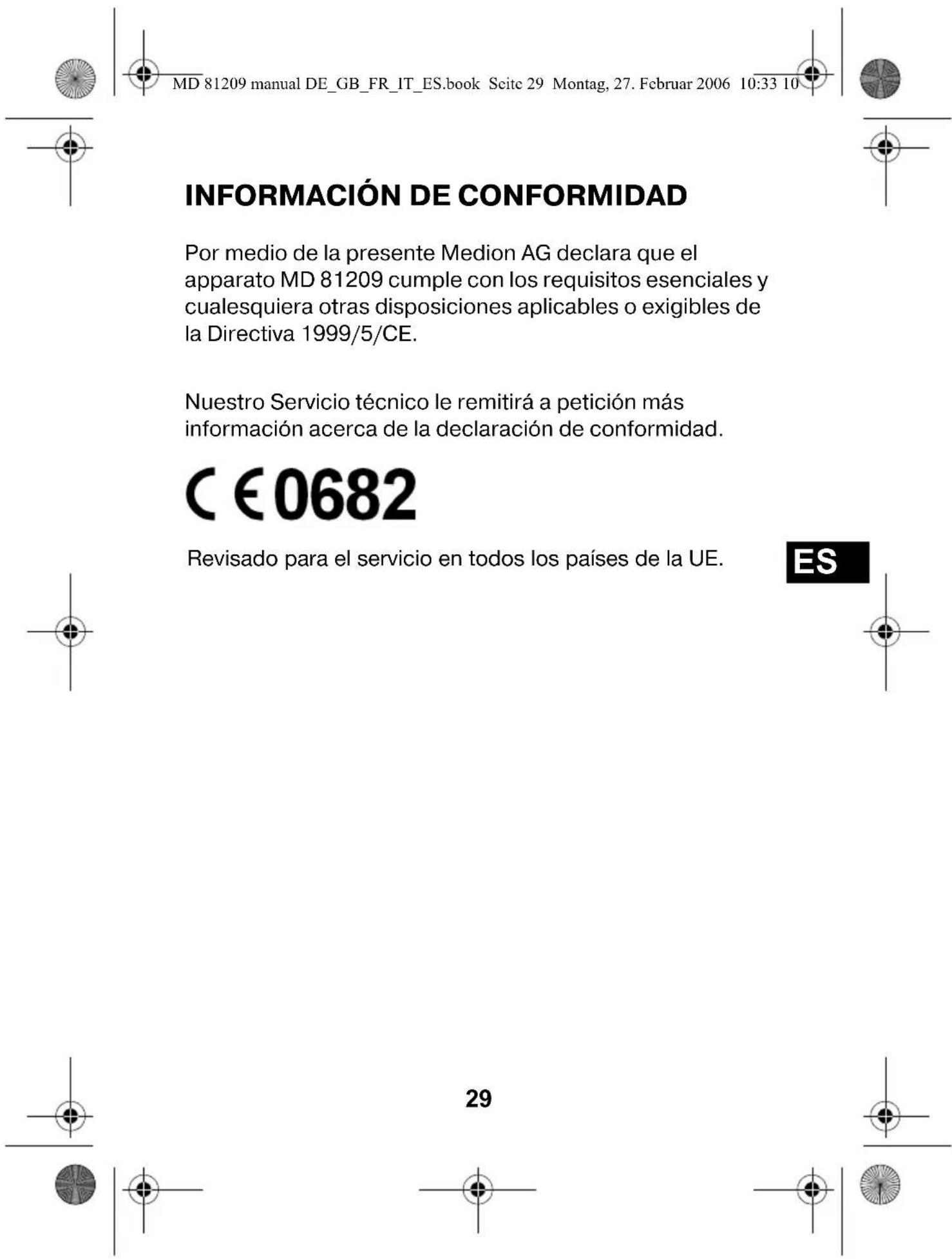

INFORMACIÓN DE CONFORMIDAD

Por medio de la presente Medion AG declara que el apparato MD 81209 cumple con los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE. Nuestro Servicio técnico le remitirá a petición más información acerca de la declaración de conformidad. Revisado para el servicio en todos los países de la UE. MD 81209 manual DE_GB_FR_IT_ES.book Seite 29 Montag, 27. Februar 2006 10:33 1030 MD 81209 manual DE_GB_FR_IT_ES.book Seite 30 Montag, 27. Februar 2006 10:33 10
