Type de produit	Testeur de câbles
Marque	Voltcraft
Modèle	CT20TDR
Dimensions (L x l x H)	195 x 90 x 40 mm
Poids	environ 585 g
Alimentation	Pile 9 V (monobloc)
Connexions	RJ-45, RJ-11, F
Types de câbles testés	Blindé, non blindé CAT3, CAT4, CAT5, CAT5E, CAT6, CAT7, coaxial
Plage de mesure de longueur	1 – 350 m (via TDR)
Précision de mesure de longueur	±5 %
Modes de test	LAN, TEL (téléphone), COAX, TONE (localisation), LENGTH (longueur)
Affichage	Écran LCD avec rétroéclairage réglable
Mémoire	Jusqu'à 8 résultats (LAN/TEL), 4 résultats (COAX/LENGTH)
Protection	Contre les surtensions et signaux sonores transitoires
Conditions de fonctionnement	0 à +50 °C, 10 – 90 % HR
Conditions de stockage	-10 à +60 °C, 10 – 90 % HR
Accessoires inclus	Terminal de mesure à distance, 2 adaptateurs F/BNC, 2 réducteurs western RJ-45/RJ-11, adaptateur TAE (RJ-11-TAE), clip ceinture, sacoche, support trépied, pile 9 V, mode d'emploi
Entretien et nettoyage	Chiffon doux, antistatique, non pelucheux
Sécurité	Ne pas utiliser sur des installations sous tension ; utilisation en intérieur uniquement
Réparabilité	Réparation par un professionnel ou un atelier spécialisé

FOIRE AUX QUESTIONS - CT20TDR VOLTCRAFT

Comment allumer le testeur de câbles ?

Appuyez sur la touche marche/arrêt (5). Un bip sonore retentit (si activé). L'écran affiche 'SELECT MODE'. Pour éteindre, appuyez à nouveau sur la même touche. L'appareil s'éteint automatiquement après 5 minutes d'inactivité (30 minutes en mode TONE).

Comment tester un câble LAN ?

Connectez le câble à la prise RJ-45 MAIN (3) et, pour un test en boucle, à la prise LOOPBACK (1). Allumez l'appareil et appuyez sur la touche LAN (20). Appuyez sur TEST (9) pour lancer le test. Le résultat s'affiche : PASS ou FAIL avec détail des défauts (OPEN, SHORT, CROSS, SPLIT).

Que signifient les résultats PASS et FAIL ?

PASS indique que le câble est correct. FAIL indique un défaut : OPEN (coupure), SHORT (court-circuit), CROSS (inversion de fils), SPLIT (fils séparés, longueur minimale 1 m). Les fils concernés clignotent à l'écran.

Quelle pile utiliser pour le CT20TDR ?

Utilisez une pile 9 V monobloc (non rechargeable). Respectez la polarité lors de l'insertion. Remplacez-la lorsque l'icône de batterie vide clignote.

Comment changer la pile ?

Desserrez la vis du compartiment de pile (10) avec un tournevis cruciforme. Retirez le couvercle, débranchez l'ancienne pile et branchez la nouvelle en respectant les polarités. Replacez le couvercle et serrez la vis modérément.

Comment calibrer la mesure de longueur ?

Dans le menu SETUP (8), sélectionnez LAN Length Adj ou COAX Length Adj. Branchez un câble de longueur connue sur la prise MAIN (3) ou F (2), mesurez avec TEST, puis ajustez la valeur avec les touches de navigation. Enregistrez en maintenant MEMORY 2 secondes.

Puis-je tester des câbles sous tension ?

Non, absolument pas. Le testeur de câbles est conçu uniquement pour des installations hors tension. Une mesure sous tension présente un danger de mort et peut endommager l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord la pile : insérez une pile neuve 9V en respectant la polarité. Si l'appareil ne s'allume toujours pas, contactez un service technique. Assurez-vous que le compartiment pile est propre et que les contacts sont en bon état.

Comment nettoyer le testeur ?

Utilisez un chiffon doux, antistatique et non pelucheux. Ne plongez pas l'appareil dans l'eau et n'utilisez pas de produits abrasifs ou chimiques.

Où trouver la notice complète du CT20TDR ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez la télécharger en sélectionnant votre langue et en fournissant votre adresse email.

MODE D'EMPLOI CT20TDR VOLTCRAFT

Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l'appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver ce mode d'emploi afin de pouvoir le consulter à tout moment. La table des matières avec indication des pages correspondantes se trouve à la page 43.

1. Introduction......44
2. Utilisation conforme aux prescriptions....45
3. Eléments de réglage/commande....46
4. Légende des symboles 48
5. Consignes de sécurité....48
6. Contenu du paquet....50
7. Insertion/remplacement de la pile 51
8. Clip de ceinture....51
9. Support trépied....51
10. Fonctionnement général....52
11. Réglages de l'appareil....54
12. Mode LAN (câble LAN) 55
13. Mode TEL (câble téléphonique) 56
14. Mode COAX (câble coaxial) 58

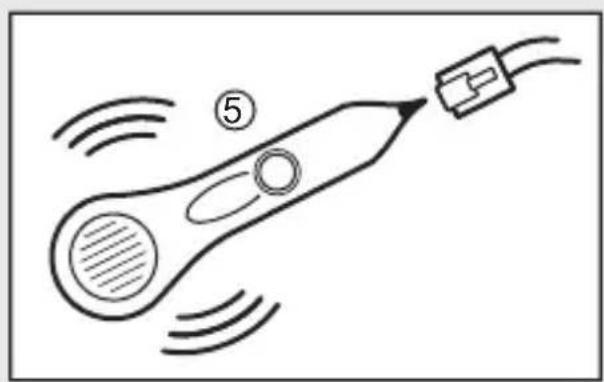

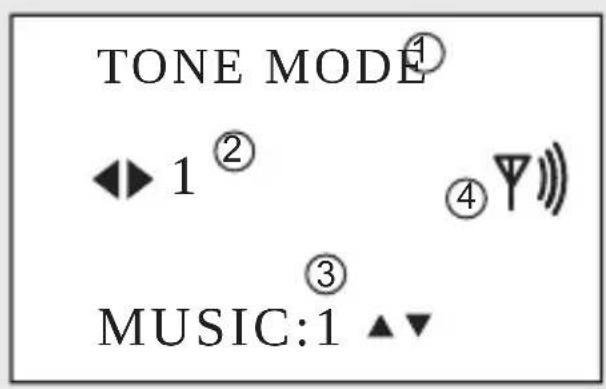

15. Mode TONE (mode localisation) 59

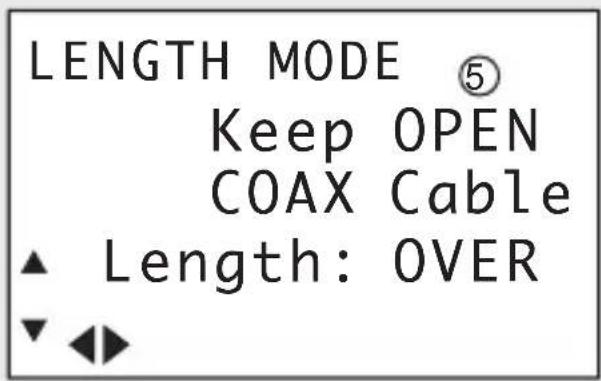

16. Mode LENGTH (mode pour la longueur) 60
17. Entretien et nettoyage 61
18. Élimination....61
19. Données techniques....62

1. INTRODUCTION

Chère cliente, cher client,

En choisissant un produit Voltcraft®, vous avez choisi un produit d'une qualité exceptionnelle, ce dont nous vous remercions vivement.

Voltcraft® - Ce nom est en effet garant d'une qualité au dessus de la moyenne dans les domaines de la mesure, de la recharge ainsi que des appareils de réseau, tous se distinguant par leur compétence technique, leur fiabilité, leur longévité et une innovation permanente.

Que vous soyez des électroniciens amateurs ambitionnés ou des utilisateurs professionnels, vous trouverez dans les produits de la famille Voltcraft® des appareils vous mettant à disposition la solution optimale pour les tâches les plus exigeantes. Et notre particularité : Nous pouvons vous offrir la technique éprouvée et la qualité fiable des produits Voltcraft® à des prix imbattables du point de vue rapport qualité/prix. Ainsi, nous mettons à votre disposition des produits aptes à satisfaire vos exigences les plus pointues.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil Voltcraft® !

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

2. Utilisation conforme aux prescriptions

Le testeur de câbles est utilisé pour tester des câbles de 2 à 8 pôles et leur blindage avec les connexions suivantes : RJ-45, RJ-11 et connecteur F.

Cinq modes de test sont disponibles : mode LAN, mode téléphone, coaxial, mode localisation et mode long.

La localisation de dérangement et des longueurs est réalisable avec une longueur de câble de 1 à 350 m.

Le résultat du test est affiché sur l'écran.

Effectuez des mesures seulement sur des installations hors tension.

Le testeur de câbles est seulement conçu pour un fonctionnement sur piles.

L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés; l'utilisation en plein air est interdite. Impérativement éviter tout contact avec l'humidité, par ex. dans la salle de bains, etc.

Le produit est conforme aux exigences des directives européennes et nationales en vigueur.

Pour des raisons de sécurité et d'homologation (CE), vous ne devez pas transformer et/ou modifier le produit. Si vous utilisez le produit à d'autres fins que celles décrites ici, celui-ci peut se trouver endommagé. De plus, une utilisation inappropriée peut provoquer des risques tels que court-circuit, incendie, électrocution, etc. Lisez attentivement le mode d'emploi et conservez-le. Donnez le produit seulement avec son mode d'emploi à un tiers.

Suivez toutes les consignes de sécurité et les informations contenues dans ce manuel.

3. Eléments de réglage/commande

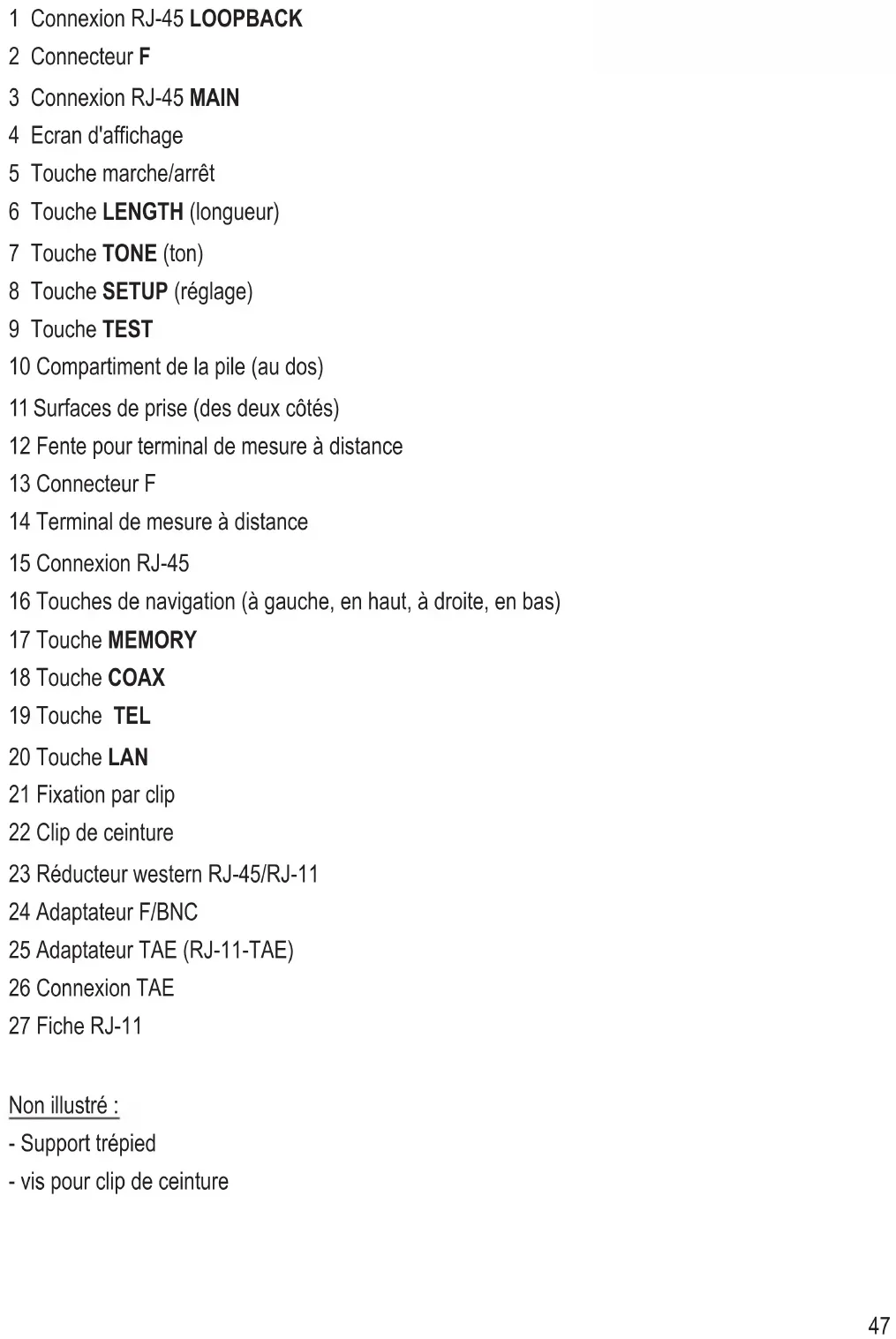

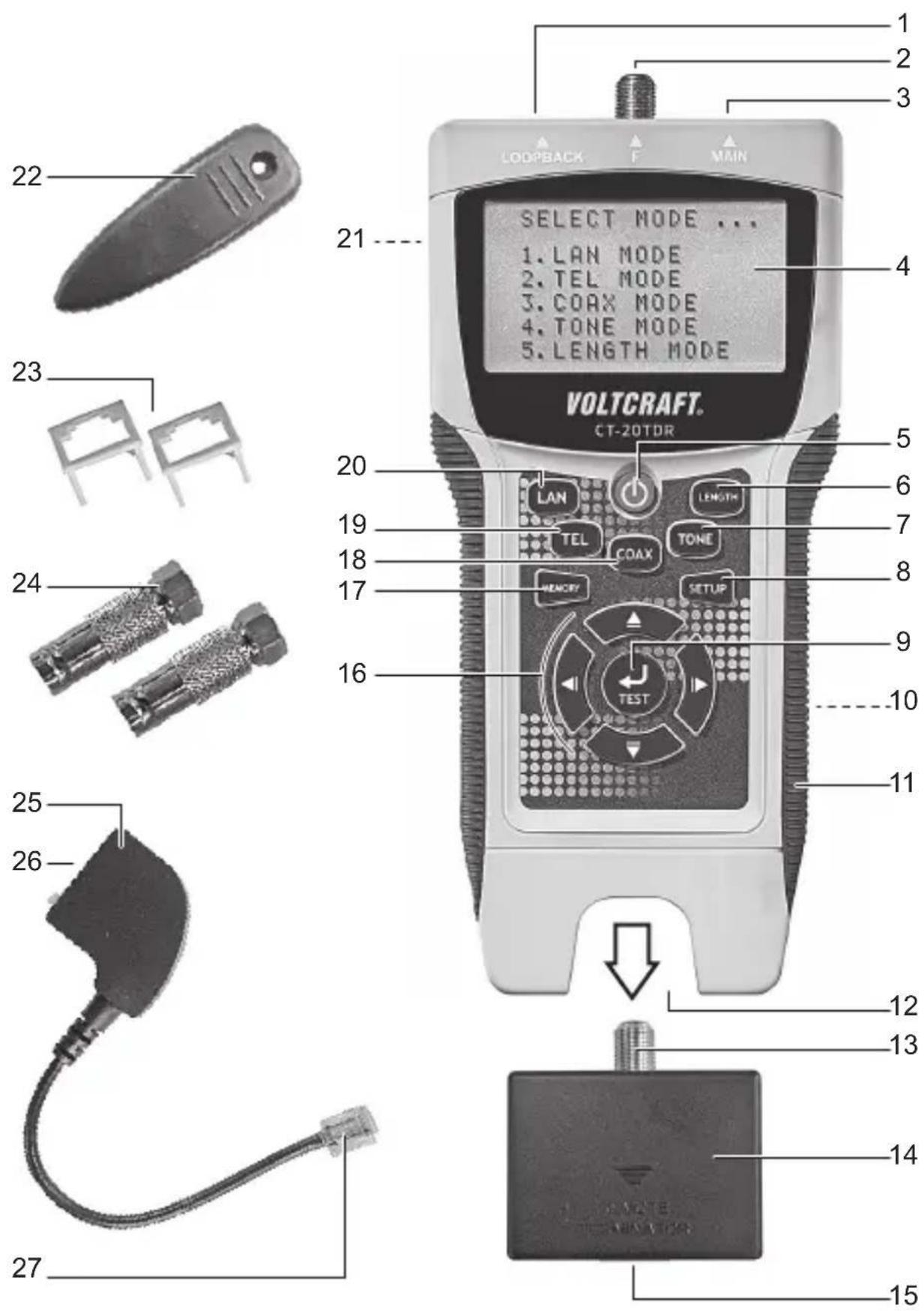

1 Connexion RJ-45 LOOPBACK 2 Connecteur F 3 Connexion RJ-45 MAIN 4 Ecran d'affichage 5 Touche marche/arrêt 6 Touche LENGTH (longueur) 7 Touche TONE (ton) 8 Touche SETUP (réglage) 9 Touche TEST 10 Compartiment de la pile (au dos) 11 Surfaces de prise (des deux côtés) 12 Fente pour terminal de mesure à distance 13 Connecteur F 14 Terminal de mesure à distance 15 Connexion RJ-45 16 Touches de navigation (à gauche, en haut, à droite, en bas) 17 Touche MEMORY 18 Touche COAX 19 Touche TEL 20 Touche LAN 21 Fixation par clip 22 Clip de ceinture 23 Réducteur western RJ-45/RJ-11 24 Adaptateur F/BNC 25 Adaptateur TAE (RJ-11-TAE) 26 Connexion TAE 27 Fiche RJ-11

Non illustré :

- Support trépied

- vis pour clip de ceinture

4. Légende des symboles

Dans le présent mode d'emploi, un point d'exclamation placé dans un triangle signale les remarques importantes à impérativement respecter.

Le symbole de l'éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute atteinte à la sécurité électrique de l'appareil.

Le symbole de « flèche » précède les recommandations et consignes d'utilisation particulières.

Cet appareil est homologué CE et satisfait aux directives européennes en vigueur.

5. Consignes de sécurité

Lisez attentivement le mode d'emploi et respectez particulièrement les consignes de sécurité. En cas de non-respect des consignes de sécurité et des indications pour une manipulation adéquate données dans ce mode d'emploi, nous déclinons toute responsabilité en cas de dommages aux biens et aux personnes qui en résulteraient. De plus, dans de tels cas, la responsabilité/garantie sera annulée.

A) Personnes/produit

- Prière de ne pas utiliser sur un équipement sous tension ! Connectez toujours la pile avant de procéder à la mise en service.

- La vérification de câbles avec le testeur de câbles ne peut être effectuée que lorsque le câble se trouve hors tension. Avant chaque mesure, prière de vous assurer de l'absence de tension (danger de mort) !

- Ce produit est un instrument de précision. Ne le laissez pas tomber et ne le soumettez pas à des chocs.

- Dans les installations commerciales et industrielles, les normes de sécurité pour les installations et équipements électriques et règlements de prévention des accidents des associations professionnelles doivent être respectées.

- Ne mettez pas l'appareil immédiatement en fonctionnement, lorsque vous l'avez transporté d'un endroit froid dans une pièce chaude. En présence de certaines circonstances, une condensation apparait et peut endommager votre appareil. Laissez l'appareil atteindre la température ambiante avant de l'allumer.

- Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux.

- Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour des enfants.

- Protégez l'appareil contre les températures extrêmes, la lumière du soleil directe, les chocs intenses, l'humidité élevée, l'eau, les gaz, vapeurs et solvants inflammables.

• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n'est plus possible, mettez le produit hors service et assurez-vous qu'il ne soit plus utilisé. Une utilisation en toute sécurité n'est plus garantie si le produit :
• présente des traces de dommages visibles;
• ne fonctionne plus correctement;
• a été stocké sur une période prolongée dans des conditions environnementales défavorables ou
• a été transporté dans de mauvaises conditions.

- Manipulez le produit avec précaution. A la suite de chocs, coups ou chutes, même à faible hauteur, il peut être endommagé.

- Respectez également les consignes de sécurité et instructions des modes d'emploi des autres appareils connectés à ce produit.

B) Piles / accumulateurs

• Respecter la polarité lors de l'insertion des piles / accumulateurs.
• Retirer les piles / accumulateurs de l'appareil s'il n'est pas utilisé pendant longtemps afin d'éviter les dégâts causés par des fuites. Des piles/accus qui fuient ou qui sont endommagés peuvent lors du contact avec la peau provoquer des brûlures dues à l'acide. Lors de la manipulation de piles/accus endommagées, vous devriez porter des gants protecteurs.
• Garder les piles / accumulateurs hors de portée des enfants. Ne pas laisser traîner de piles / accumulateurs car des enfants ou des animaux pourraient les avaler.
• Les piles / accumulateurs ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne jamais recharger des piles non rechargeables. Il existe un risque d'explosion !

C) Divers

• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant la manipulation, la sécurité ou le branchement du produit.
• Laissez les travaux d'entretien, réglage et réparation être effectués exclusivement par un professionnel ou un atelier spécialisé.

Si vous avez encore des questions qui ne sont pas clarifiées ainsi que sur le branchement correct et/ou le fonctionnement et qui n'ont pas trouvé de réponses au cours de votre lecture du mode d'emploi, rapprochez-vous de nos services pour obtenir des renseignements techniques ou contactez un autre spécialiste.

Voltcraft®, Lindenweg 15, D-92242 Hirschau (Allemagne), Tél. +49 96 04 / 40 87 80.

6. Contenu du PAQUET

• Testeur de câbles • Terminal de mesure à distance • 2 adaptateurs F/BNC • 2 réducteurs western RJ-45/RJ-11 • Adaptateur TAE (RJ-11-TAE)
• Clip de ceinture
• Sacoche
• Support trépied
• Monobloc 9 V
• Mode d'emploi

7. Insertion/reemplacement de la PILE

L'appareil ne doit pas être connecté à des installations/câbles sous tension.

C'est aussi à respecter lors de l'insertion et le remplacement de la pile.

Remplacez la pile lorsque l'icône « batterie vide » apparaît/clignote sur l'écran d'affichage.

1. Desserrez la vis du compartiment de la pile (10) à l'aide d'un tournevis cruciforme et retirez le couvercle du compartiment de la pile.
2. Lors du remplacement de la pile, soulevez la pile située dans le creux du compartiment et retirez le connecteur de celle-ci avec précaution.
3. Branchez le connecteur de la pile avec les bornes positive et négative sur le monobloc de 9 V. Portez toute votre attention sur les pôles négatif et positif de la pile et placez les bornes de connexion de la pile correctement.
4. Insérez la pile dans le creux du compartiment. Le fil ne doit être ni plié ni écrasé. Remettez le couvercle du compartiment de la pile et resserrez la vis avec une force modérée.

8. CLIP De ceinture

Attachez le clip de ceinture (22) à la fixation par clip (21) au dos du testeur de câbles à l'aide d'un tournevis cruciforme et de la vis fournie.

9. Support trépied

1. Au lieu d'utiliser le clip de ceinture voir le chapitre « 8 clip de ceinture », fixez le support trépied fourni.
2. Fixez le testeur de câble sur le trépied correspondant.

A) Marche/arrêt

1. Appuyez sur la touche marche/arrêt (5) pour allumer le testeur de câbles. Un bip sonore retentit si les signaux sonores ne sont pas désactivés dans le menu de réglage des paramètres (voir le chapitre « 11 Réglages de l'appareil »). Après l'affichage de bienvenue, « SELECT MODE » (mode de sélection) apparaît sur l'écran d'affichage.
2. Appuyez de nouveau sur la touche marche/arrêt pour éteindre le testeur de câbles. L'écran s'éteint.

Le testeur de câbles s'éteint automatiquement après 5 minutes d'inactivité. Dans le mode localisation (« TONE MODE ») après 30 minutes.

B) Navigation dans le menu

Naviguez dans le menu lorsque le testeur de câbles est allumé et à l'aide des touches de navigation (16):

- ▲ (en haut), (à droite), (en bas), (à gauche)

C) Sélectionnez les modes de test

Les modes de test suivants sont disponibles :

• LAN MODE : test de câble LAN
• TEL MODE : test de câble téléphonique
• COAX MODE : test de câble coaxial
• TONE MODE : mode localisation
• LENGTH MODE : vérification/mesure de longueur de câbles

Sélectionnez les modes en utilisant les touches LAN (20), TEL (19), COAX (18), TONE (7) et LENGTH (6). Tous les modes sont décrits plus en détail dans les chapitres correspondants.

D) Fonction mémoire

Le testeur de câbles permet la sauvegarde de résultats de test et de relevés de mesure :

• LAN MODE, TEL MODE : 8 mémoires maxi
• COAX MODE, LENGTH MODE : 4 mémoires maxi

Enregistrer les résultats de tests/mesures :

Durant l'affichage du résultat, appuyez et maintenez enfoncée la touche MEMORY (17) pour environ 2 secondes. Après le relâchement, la mention « MR-X » apparaîtra brièvement à l'écran. « X » correspond à l'emplacement de la mémoire (par ex. MR-5, mémoire 5).

Si toutes les emplacements réservés à la mémoire sont occupés, la dernière mémoire sera dans chaque cas remplacée par le nouveau résultat.

Rappel des résultats de tests/mesures :

1. Sélectionnez le mode de test désiré.
2. Appuyez et maintenez enfoncée la touche MEMORY env. 4 secondes. Naviguez avec les touches de navigation (en haut, en bas) pour faire défiler les résultats de tests/mesures.

Annulation des enregistrements :

1. Sélectionnez le mode de test désiré.
2. Appuyez et maintenez enfoncée la touche MEMORY env. 4 secondes.
3. Appuyez sur la touche TEST (9) et confirmez avec les touches de navigation (gauche, droite) le message « ALL CLEAR? » (tout supprimer) avec « YES » (oui) ou « NO » (non, interrompre). Si toutes les données sont effacées, l'affichage de la mémoire indique « MR-0 ».

E) Terminal de mesure à distance

Le terminal de mesure à distance est utilisé en combinaison avec les modes de tests. Enlevez le terminal de mesure à distance (14) de sa fente (12) sur le testeur. Après utilisation et débranchement du terminal de mesure à distance, remettez-le à nouveau dans la fente.

Des terminaux de mesure à distance supplémentaires sont adaptés à ce produit et sont disponibles comme accessoire sous le n° d'article : 409235.

F) Adaptateurs/connecteurs

Le testeur de câbles est fourni avec différents adaptateurs/connecteurs :

• réducteur western RJ-45/RJ-11 (23) : réduction de RJ-45 à RJ-11;
• adaptateur F/BNC (24) : connecteur F à BNC;
• adaptateur TAE (RJ-11-TAE) (25) : RJ-11 à TAE.

11. Réglages de l'appareil

Allumez le testeur de câbles. Ouvrez le menu des réglages des paramètres en appuyant sur la touche SETUP (8). Naviguez dans le menu avec les touches de navigation (16). Un réglage est sauvegardé selon la sélection opérée avec les touches de navigation jusqu'à ce que le testeur de câble s'éteigne (exception : retour aux paramètres par défaut).

Pour définitivement enregistrer les paramètres, appuyez et maintenez après la sélection d'un réglage la touche MEMORY pendant env. 1 seconde. Après le relâchement, la mention « MR-SET » apparaîtra brièvement à l'écran.

Étudiez l'aperçu du menu suivant qui reprend les paramétrages de l'appareil :

Rubrique du menu Processus de paramétrage

1. UNIT Réglage de l'unité d'affichageM (mètre), FT (pied)
2. LAN Length Adj	Calibrage de la longueur du câble LAN avec une longueur de câble connueUtilisez le réglage de la longueur lorsque la longueur du câble est connue.Branchez le câble seulement dans la connexion RJ-45 MAIN (3).- Mesurez avec la touche TEST (9) la longueur et ouvrez le sous-menu.- Calibrez avec « + » ou « - » la longueur ; « + » augmente la valeur – « - » diminue la valeur. Maintenez les touches de navigation pour faire défiler les chiffres plus rapidement vers le haut ou vers le bas.- Appuyez sur la touche MEMORY pendant 2 secondes et maintenez-la enfoncée pour enregistrer la valeur. Sur l'écran la mention « MR SET » apparaît.
3. COAX Length Adj	Calibrage de la longueur du câble coaxial avec une longueur de câble connueUtilisez le réglage de la longueur lorsque la longueur du câble est connue.Branchez seulement le câble au connecteur F (2).- Mesurez avec la touche TEST (9) la longueur et ouvrez le sous-menu.- Calibrez avec « + » ou « - » la longueur ; « + » augmente la valeur – « - » diminue la valeur. Maintenez les touches de navigation pour faire défiler les chiffres plus rapidement vers le haut ou vers le bas.- Appuyez sur la touche MEMORY pendant 2 secondes et maintenez-la enfoncée voor enregistrer la valeur. Sur l'écran la mention « MR SET » apparaît.
4. Buzzer Marche/arrêt des tonalités des touches« ON » (tonalité est allumée), « OFF » (tonalité est éteinte)
5. Backlight Marche/arrêt du rétroéclairage de l'écran« ON » (l'éclairage de l'écran est allumé), « OFF » (l'éclairage de l'écran est éteint)

1. Restore Default Réinitialisation des paramètres par défaut du testeur de câbles

- Appuyez sur la touche TEST et confirmez avec les touches de navigation (« YES ») ou annulez avec (« NO »).

12. Mode LAN (câble LAN)

Mode LAN : tests/mesures des câbles LAN.

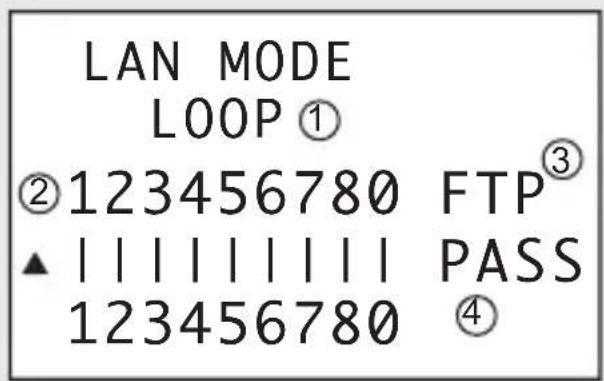

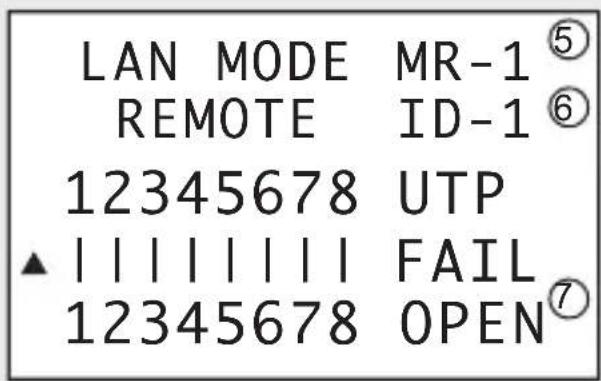

Etudiez l'aperçu de l'écran d'affichage suivant pour le mode LAN avant de commencer la procédure de test :

1 Mode : « LOOP » (en boucle) ou « REMOTE » (avec terminal de mesure à distance)

2 Fils

3 Type de câble : FTP + 0 (avec blindage) ou UTP (sans blindage)

4 Résultat : « PASS » (résultat positif), « FAIL » (résultat négatif)

5 Espace mémoire

6 Affichage ID pour terminal de mesure à distance

7 Dans « FAIL » (négatif) : « OPEN » (interrompu), « SHORT » (court-circuité), « CROSS » (inversement, connexion ou interconnexion), « SPLIT » (séparé, pas pour le terminal de mesure à distance ! Longueur min : 1 m).

a) Connexion - LOOPBACK (en boucle)

Branchez le début du câble à la connexion RJ-45 MAIN et la fin du câble dans la connexion RJ-45 LOOPBACK (1).

b) Connexion - terminal de mesure à distance

Pour des câbles déjà posés.

Branchez le début du câble à la connexion RJ-45 MAIN et la fin du câble dans la connexion RJ-45 (15) sur le terminal de mesure à distance (14).

C) Effectuer un test

1. Allumez le testeur de câbles et appuyez sur la touche LAN. En option, à l'aide des touches de navigation sélectionnez « 1. LAN MODE » et confirmez avec la touche TEST.
2. Appuyez sur la touche LAN ou TEST afin de commencer le test. Le résultat du test peut être visualisé à l'écran. Reportez-vous à l'illustration 1.
3. Avec un résultat négatif « FAIL » : les fils touchés clignotent sur l'écran d'affichage.
4. Dans le cas de « FAIL » avec « OPEN » : affichage supplémentaire de la distance (à partir du début du câble) sur position du câble interrompu.
5. Dans le cas de « FAIL » avec « CROSS » : les fils trouvés sont affichés avec un ordre momentané et clignote.
6. Dans le cas de « FAIL » avec « SPLIT » ou « SHORT » : les fils trouvés clignotent.
7. Terminal de mesure à distance : dans le cas de « PASS », l'ID du terminal de mesure à distance est affiché (par ex. 1) et le terminal de mesure à distance émet des signaux sonores. Avec un résultat négatif, l'ID est affiché comme « ID-? ».

13. Mode TEL (câble téléphonique)

Mode TEL : tests de câbles téléphoniques.

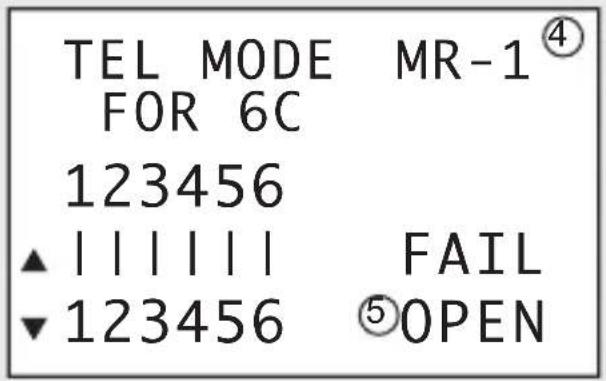

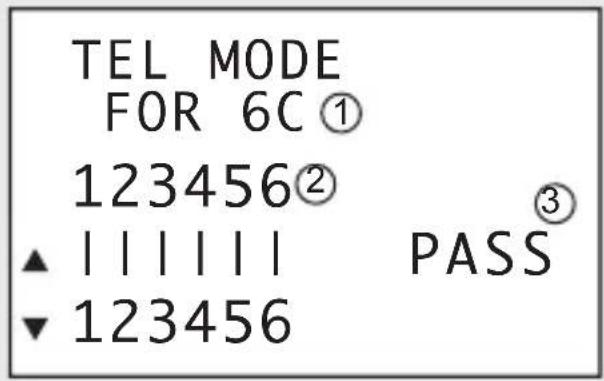

Etudiez l'aperçu de l'écran d'affichage suivant pour le mode téléphone avant de commencer le processus de test :

Ill. 2

1 Mode, nombre de fils 2 Fils 3 Résultat : « PASS » (résultat positif), « FAIL » (résultat négatif) 4 Espace mémoire 5 Dans le cas de « FAIL » : « OPEN » (interrompu), « SHORT » (court-circuité) ou « CROSS » (inversé, « FAIL » n'est pas affiché).

A) Connexion - LOOPBACK (en boucle)

1. Prenez pour raccorder : les réducteurs western RJ-45/RJ-11 (23) et l'adaptateur TAE (RJ-11-TAE) (25).
2. Faites glisser un réducteur dans la connexion RJ-45 MAIN et la connexion RJ-45 LOOPBACK. Alignez les bords de guidage de la fiche de connexion avec ceux de la connexion RJ-45.
3. Branchez le connecteur TAE du câble téléphonique avec la connexion TAE sur l'adaptateur TAE (25). Branchez le début du câble avec la connexion RJ-45 MAIN et la fin du câble dans la connexion RJ-45 LOOPBACK.

Le terminal de mesure à distance n'est pas utilisé pour le test de câbles téléphoniques.

B) Effectuer un test

1. Allumez le testeur de câbles et appuyez sur la touche TEL. En option, à l'aide des touches de navigation sélectionnez « 2. TEL MODE » et confirmez avec la touche TEST.
2. Sélectionnez avec les touches de navigation (en haut, en bas) le nombre de fils :

- « 2C » (deux fils), « 4C » (quatre fils), « 6C » (six fils).

1. Appuyez sur la touche TEST pour commencer le test. Le résultat du test peut être visualisé à l'écran. Reportez-vous à l'illustration 2.
2. Avec un résultat négatif « FAIL » : les fils touchés clignotent sur l'écran d'affichage.
3. Dans le cas de « CROSS » : les fils trouvés sont affichés avec un ordre momentané et clignote.
4. Dans le cas de « SHORT » : les fils trouvés clignotent.

Mode COAX : tests de câbles coaxiaux.

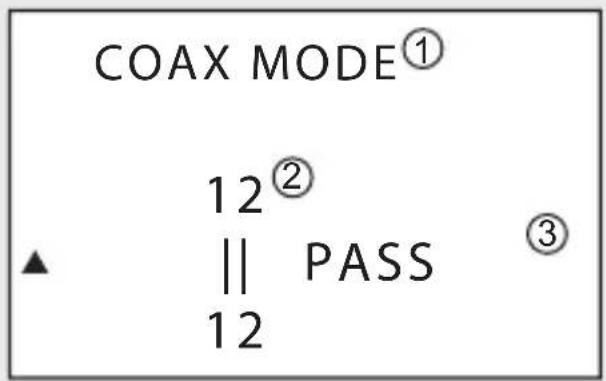

Etudiez l'aperçu de l'écran d'affichage suivant pour le mode coaxial avant de commencer la procédure de test :

1 Mode, type de câble 2 Fils 3 Résultat : « PASS » (résultat positif), « FAIL » (résultat négatif) 4 Espace mémoire 5 Affichage ID pour terminal de mesure à distance (Pour le message d'erreur « FAIL », « ID-? » est affiché.) 6 Dans le cas de « FAIL » : « OPEN » (interrompu), « SHORT » (court-circuité)

A) Connexion - terminal de mesure à distance

→ Lors de la connexion il peut être nécessaire d'utiliser un adaptateur F/BNC (24).

1. Connectez le début du câble coaxial avec le connecteur F (2) sur le testeur de câble.
2. Reliez ensuite la fin du câble coaxial avec le connecteur F (13) au terminal de mesure à distance.

B) Effectuer un test

1. Allumez le testeur de câbles et appuyez sur la touche COAX. En option, à l'aide des touches de navigation sélectionnez « 3. COAX MODE » et confirmez avec la touche TEST.
2. Appuyez sur la touche COAX ou TEST afin de commencer le test. Le résultat du test peut être visualisé à l'écran. Reportez-vous à l'illustration 3.

- Avec un résultat négatif « FAIL » : les fils touchés clignotent sur l'écran d'affichage.

15. Mode TONE (mode localisation)

√ Mode TONE : localisation de zones à problèmes sur des câbles LAN, téléphoniques et coaxiaux. → Un détecteur de réseau externe supplémentaire, répondant au besoin sur place, est nécessaire (non fourni).

Respectez toujours les instructions du mode d'emploi de l'appareil externe que vous utilisez pour la détection du réseau.

→ Pour le mode TONE, aucun résultat ne peut être sauvegardé.

Etudiez l'aperçu de l'écran d'affichage suivant pour le mode de localisation avant de commencer la procédure de test :

1 Mode 2 Fil (1 - 8) à tester 3 Signal sonore (2 signaux sonores disponibles) 4 Indicateur de contrôle du signal sonore 5 Pour le mode TONE un appareil de détection supplémentaire est nécessaire. Contactez votre point de vente concernant un modèle approprié.

A) Effectuer un test

1. Allumez le testeur de câbles et appuyez sur la touche TONE. En option, à l'aide des touches de navigation sélectionnez « 4. TONE MODE » et confirmez avec la touche TEST.
2. Sélectionnez avec les touches de navigation (à gauche et à droite) les fils à tester (1 - 8). Avec les touches de navigation (en haut, en bas), vous pouvez choisir entre deux signaux sonores.
3. Vérifiez avec l'appareil de détection le fil (1 - 8) pour la continuité. Dans le cas d'une continuité un signal sonore retentit.

16. Mode LENGTH (mode pour la longueur)

Mode LENGTH : mesures des longueurs de câbles LAN et coaxiaux.

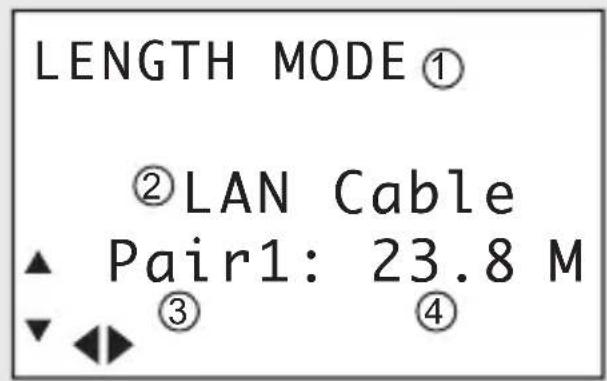

Etudiez l'aperçu de l'écran d'affichage suivant pour le mode de mesure de la longueur avant de commencer la procédure de test :

1 Mode 2 Type de câble (LAN ou COAX) 3 Paire de fils 1 - 4 (seulement pour câble LAN) 4 Longueur (pour une longueur > 350 m « OVER » est affiché) 5 En combinaison avec le terminal de mesure à distance « Keep OPEN » est affiché.

A) Connexion

Branchez le câble LAN ou le câble coaxial avec la connexion RJ-45 MAIN (3) ou le connecteur F (2).

Reportez-vous également aux chapitres « Mode LAN » et « Mode COAX ».

Le relevé de mesures est effectué sans le terminal de mesure à distance. Débranchez le câble du terminal de mesure à distance.

B) Effectuer un test

1. Allumez le testeur de câbles et appuyez sur la touche LENGTH. En option, à l'aide des touches de navigation sélectionnez « 5. LENGTH MODE » et confirmez avec la touche TEST.
2. Sélectionnez avec les touches de navigation (en haut et en bas) le type de câble (« LAN » ou « COAX »).
3. Appuyez sur la touche LENGTH ou TEST afin de commencer le test. Le résultat du test peut être visualisé à l'écran. Reportez-vous à l'illustration 5.

- Seulement câble LAN : avec les touches de navigation (à gauche et à droite), la longueur des paires de fils (1 - 4) peut être affichée.

17. Entretien et nettoyage

• Ne plongez pas le testeur de câbles dans l'eau.
• L'appareil ne nécessite aucune maintenance seulement un nettoyage de temps en temps. Pour le nettoyage, utilisez un chiffon doux, antistatique et non pelucheux.
• N'utilisez aucun produit de nettoyage abrasif ou chimique.

A) Produit

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères.

En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Retirez les piles/accumulateurs insérées et éliminez-les séparément du produit.

B) Piles / accumulateurs

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles et batteries usagées, il est interdit de les jeter dans les ordures ménagères.

Les piles/accumulateurs qui contiennent des substances toxiques sont caractérisées par les symboles ci-contre qui indiquent l'interdiction de les jeter dans les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les piles/accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles/accumulateurs usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles/accumulateurs.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

19. Données techniques

Alimentation en énergie...... Monobloc 9 V

Connexions.... RJ-45, RJ-11, F

Types de câble.... blindé, non blindé CAT3, CAT4, CAT5, CAT5E, CAT6, CAT7, coaxial

Dispositif de protection.... Protection contre les surtensions et signaux sonores transitoires

Longueur de test de câble....1 - 350 m, mesure via TDR

Précision de mesure de la longueur.. +/- 5 %

Conditions de fonctionnement......0 à + 50 °C, 10 – 90 % humidité relative

Conditions de stockage...... -10 à + +60 °C, 10 – 90 % humidité relative

Dimensions (L x L x H)......195 x 90 x 40 mm

Poids.... env. 585 g

Bladzijde

Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92235 Hirschau/Allemagne, Tél. +49 96 04 / 40 87 80 (www. voltcraft. de).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.

© Copyright 2013 par Voltcraft®.
